Маятниковые стеклянные двери

Устройство маятниковой двери

У маятниковой двери нет привычной коробки и боковых петель: полотно навешивается на центральной оси через верхний и нижний шарнир и качается в обе стороны, как настоящий маятник. Такая конструкция избавляет проём от рамы по контуру — визуально дверь выглядит как отдельно стоящий лист стекла, встроенный прямо в проём стены.

Нужда в дверном коробе отпадает потому, что нагрузку принимает на себя не рама, а само стекло — точнее, зона вокруг просверленных отверстий под шарниры, которая рассчитывается на этапе проектирования индивидуально под массу и высоту конкретного полотна. Именно поэтому маятниковую дверь нельзя заказать «на глаз» по типовым чертежам чужого проёма.

Открывание в обе стороны — не просто эффектная деталь, а функциональное преимущество: человек с подносом, коляской или инструментом в руках толкает полотно плечом или ногой в любую сторону, не тратя время на поиск ручки и определение стороны открывания.

Верхний и нижний шарнир: как работает узел

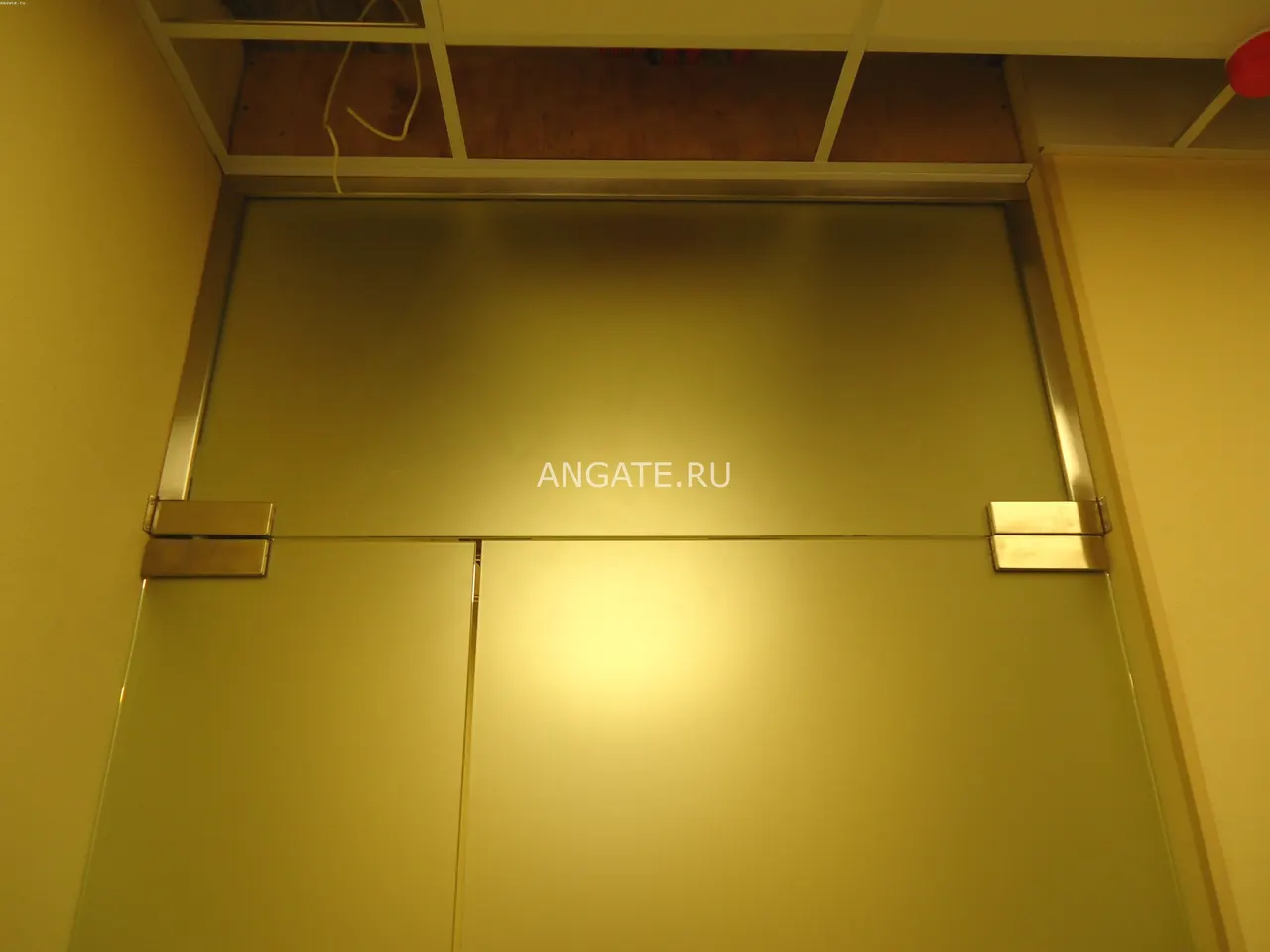

Верхний шарнир крепится к потолку, притолоке проёма или к стене выше уровня полотна и держит основную часть веса стекла. Он допускает поворот на 90–180° в каждую сторону в зависимости от модели и обычно оснащён механизмом центровки, который возвращает полотно в исходное закрытое положение после прохода.

Нижний шарнир, вмонтированный в пол или в напольный доводчик, воспринимает меньшую часть веса, но отвечает за плавность и контроль скорости закрывания. Именно нижний узел определяет, будет ли дверь мягко возвращаться в исходное положение или хлопать от инерции — разница между дешёвым и качественным доводчиком чувствуется уже при первом использовании.

Оба шарнира требуют точного позиционирования по вертикальной оси: отклонение в несколько миллиметров приводит к перекосу полотна и неравномерному зазору по бокам. Поэтому монтаж маятниковой двери — процесс, требующий лазерного контроля на каждом этапе установки.

Стекло и требования к толщине без рамы

Раз рама отсутствует, всю механическую нагрузку принимает стекло — поэтому минимальная толщина полотна для маятниковой схемы составляет 10 мм закалённого стекла. Более тонкое стекло технически можно установить, но производитель шарниров обычно не даёт на такую комбинацию гарантию: риск появления микротрещин у отверстий крепления слишком высок при регулярном качании.

Закалка увеличивает прочность стекла на изгиб в 4–5 раз и меняет тип разрушения — при сильном ударе лист рассыпается на некрупные неострые гранулы вместо крупных острых осколков. Для проходных зон с высокой интенсивностью использования это принципиально важное свойство, поскольку риск случайного удара о полотно здесь выше, чем у обычной межкомнатной двери.

Триплекс — два стекла, склеенных плёнкой PVB, — применяют, когда нужна дополнительная страховка: даже если стекло получит серьёзное повреждение, оно останется на плёнке и не выпадет из проёма целиком. Такой вариант рекомендуем для дверей в местах с детьми, а также для широких двустворчатых конструкций, где нагрузка на полотно выше.

• Минимальная толщина полотна — 10 мм закалённого стекла;
• Триплекс — рекомендован для детских зон и широких полотен;
• Отверстия под шарниры сверлятся до закалки по расчётному чертежу;
• Кромка стекла полируется по всему периметру без исключений.

Доводчики и фиксация угла

Напольный доводчик — обязательный элемент маятниковой двери, без которого полотно свободно раскачивается от любого сквозняка. Механизм гидравлически гасит скорость движения и возвращает дверь в исходное положение с заданной плавностью, которую можно отрегулировать винтом настройки на корпусе доводчика.

Модели с фиксацией угла позволяют оставить дверь открытой на 90° — удобно при переносе мебели или проветривании помещения. Без такой опции полотно всегда возвращается в закрытое положение самостоятельно, что предпочтительнее для зон с интенсивным потоком, где важно, чтобы проём не оставался открытым случайно.

Класс доводчика подбирают по массе и площади полотна: для лёгкой двери до 2 м² подходит стандартный механизм, для широких и высоких конструкций от 2,4 м нужен доводчик повышенной мощности с усиленной пружиной, иначе полотно будет закрываться слишком медленно и неравномерно.

Одностворчатые и двустворчатые системы

Одностворчатая маятниковая дверь — самый распространённый вариант для проёмов шириной до 1000 мм. Полотно навешивается на одну ось сбоку или по центру проёма в зависимости от желаемой ширины прохода в каждую сторону при открывании.

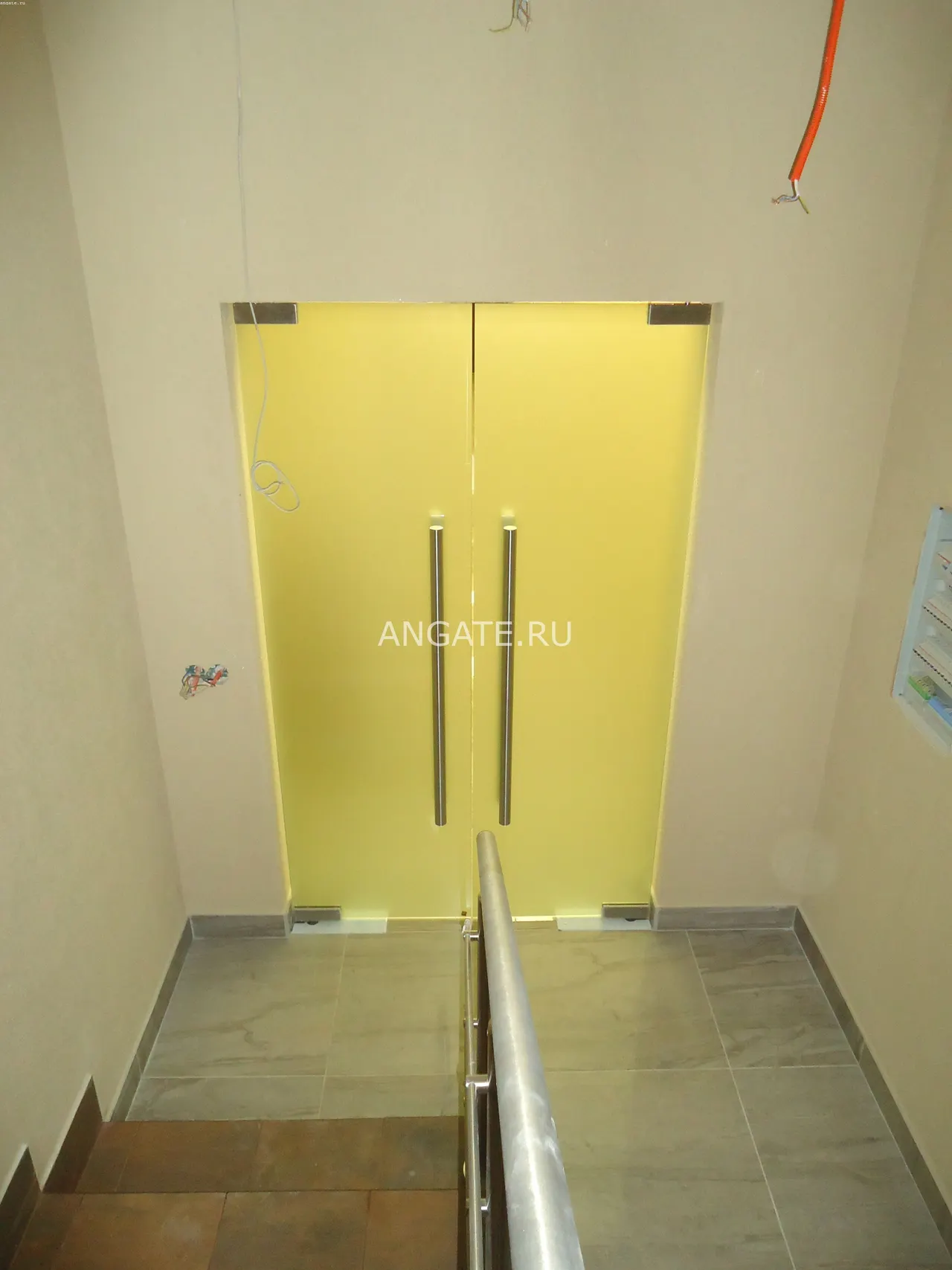

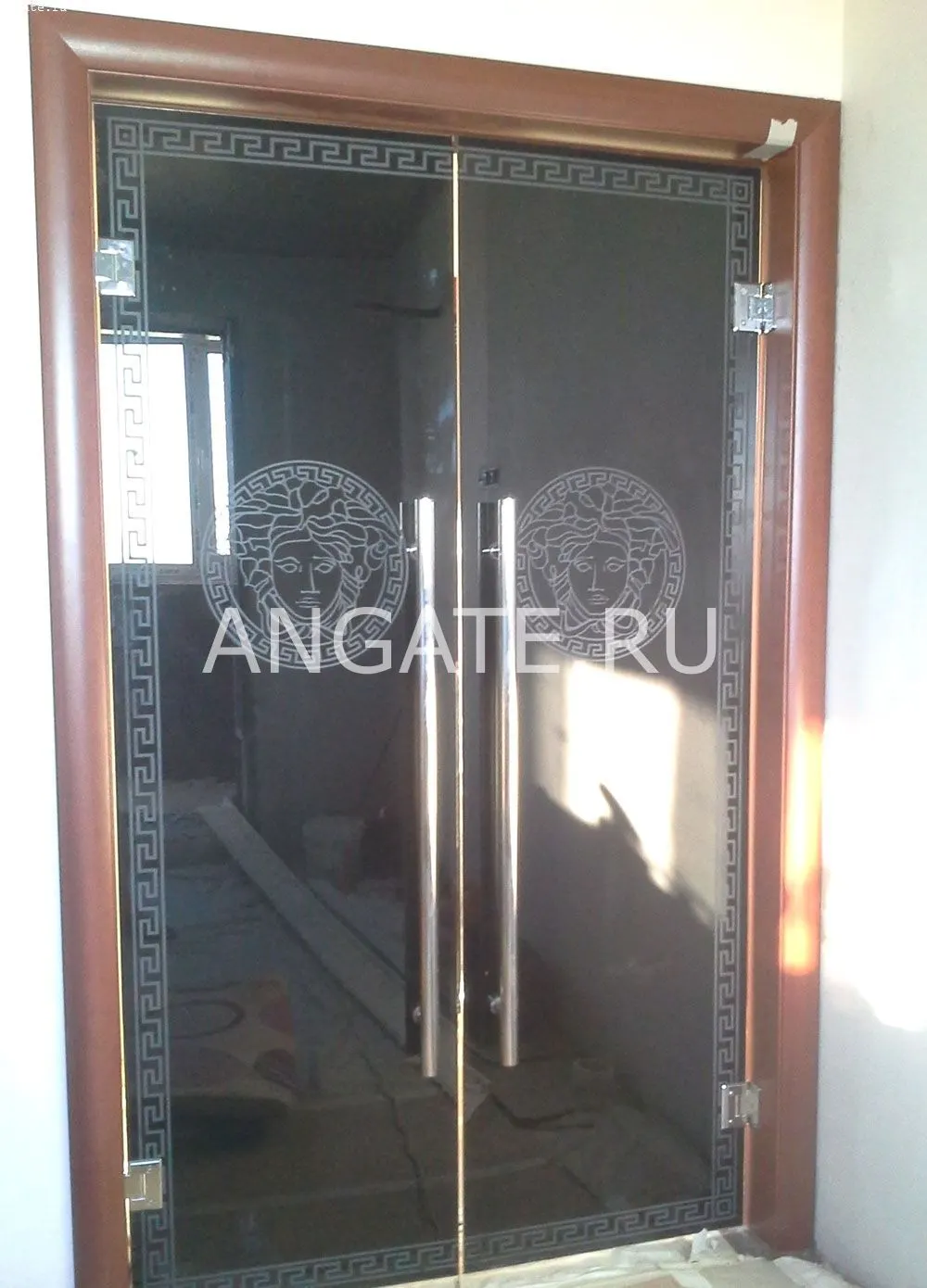

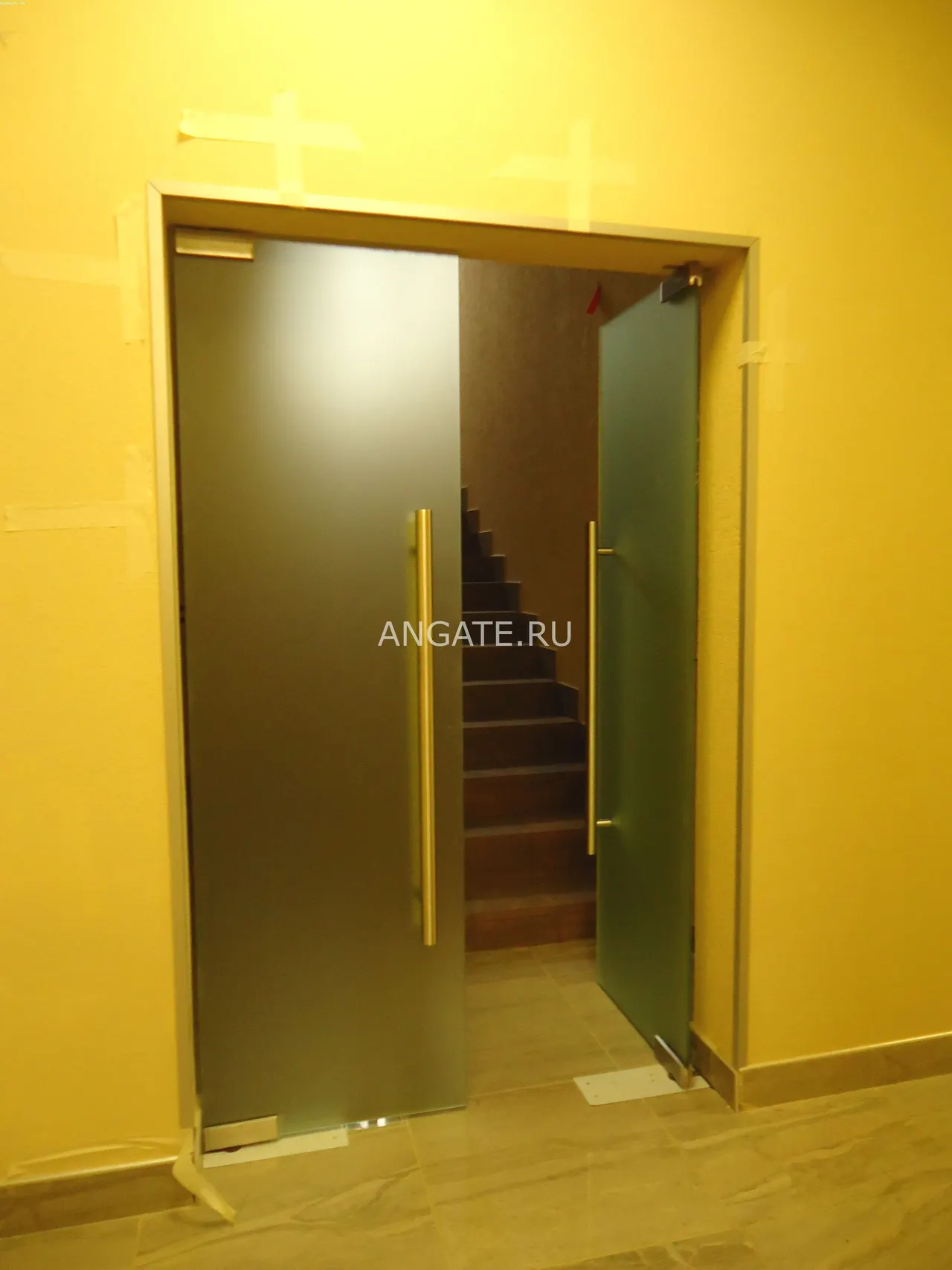

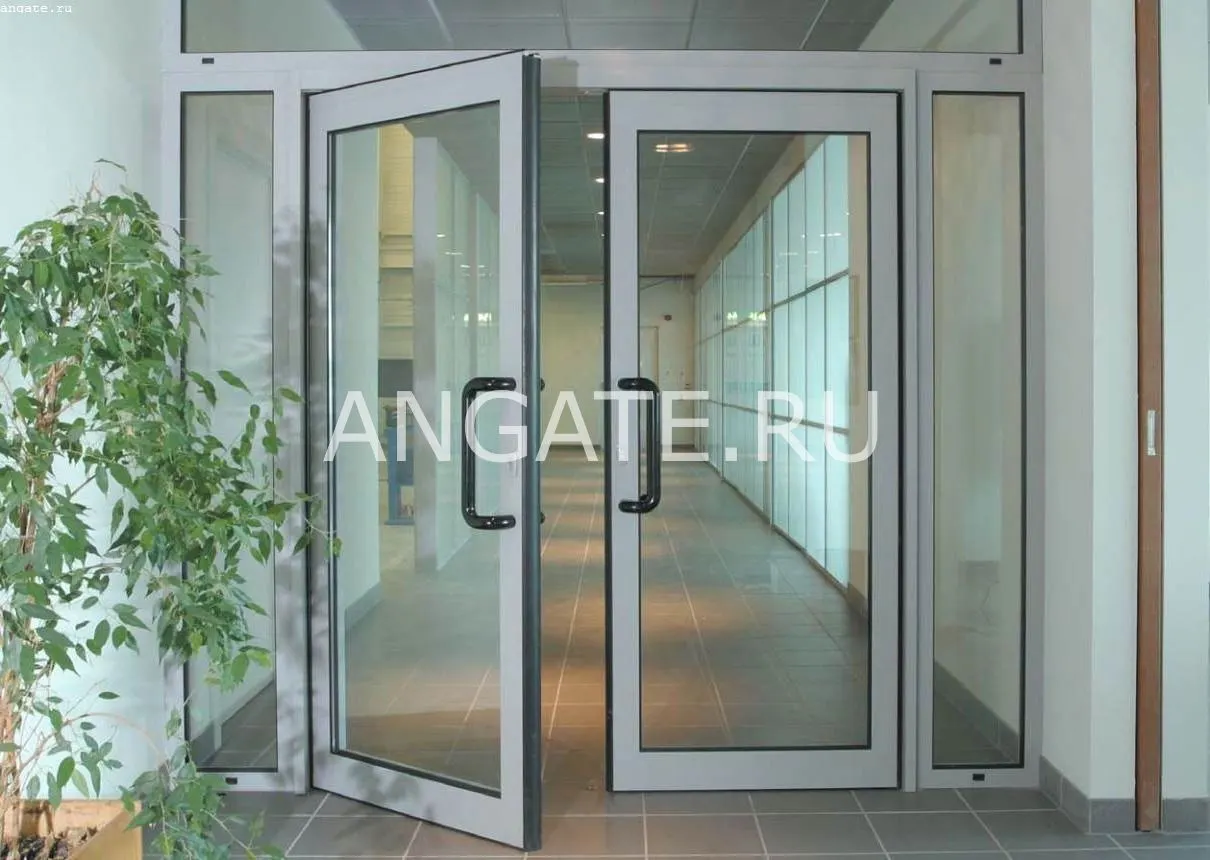

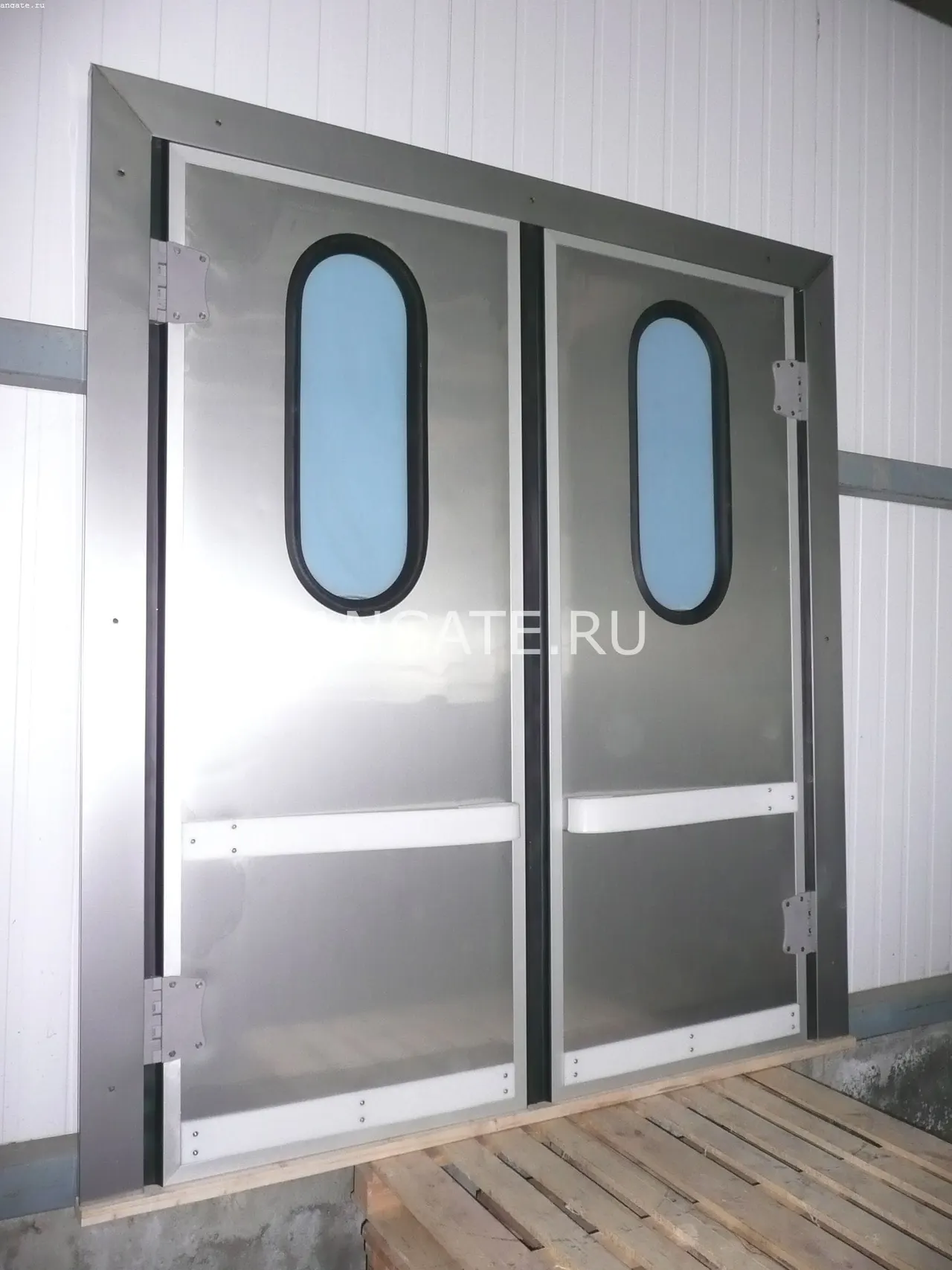

Двустворчатая схема применяется в широких проёмах от 1200 мм: два полотна качаются от центра к краям проёма, каждое на собственной паре шарниров. Между створками устанавливается магнитный фиксатор или защёлка, которая удерживает их сомкнутыми в закрытом положении и синхронизирует движение при проходе.

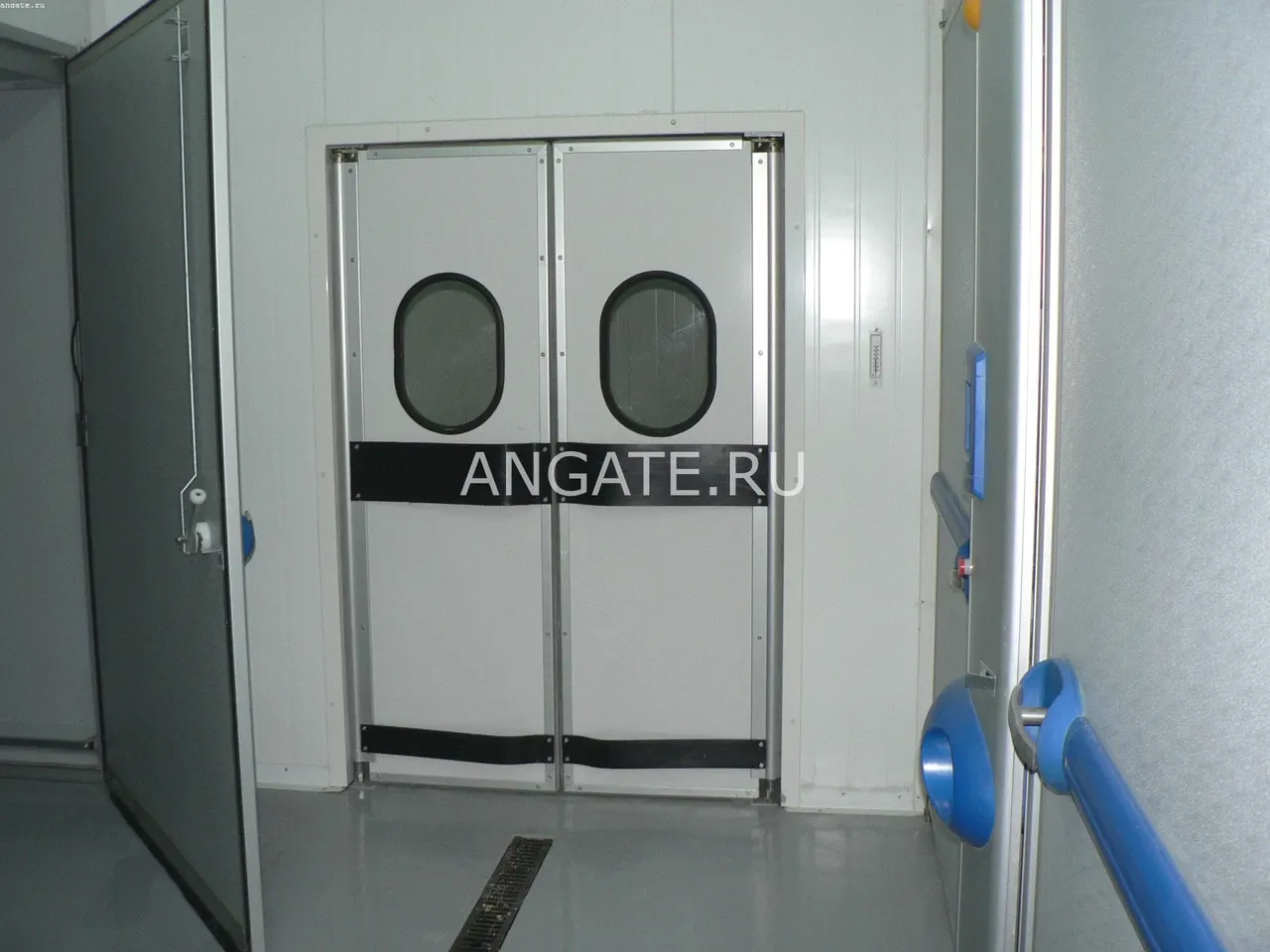

Для коммерческих объектов с высоким трафиком иногда используют комбинацию из стационарной боковой секции и подвижного маятникового полотна — так проём получается шире визуально, но подвижная часть остаётся компактной и требует меньше усилий для открывания.

Безопасность и эксплуатация в проходных зонах

Маятниковая дверь без ручки для распахивания в одну определённую сторону снижает риск столкновений в проходных зонах: человек с любой стороны просто толкает полотно, и оно уступает движению. Это особенно ценится в кафе, магазинах и медицинских центрах, где через проём одновременно движутся люди в разных направлениях.

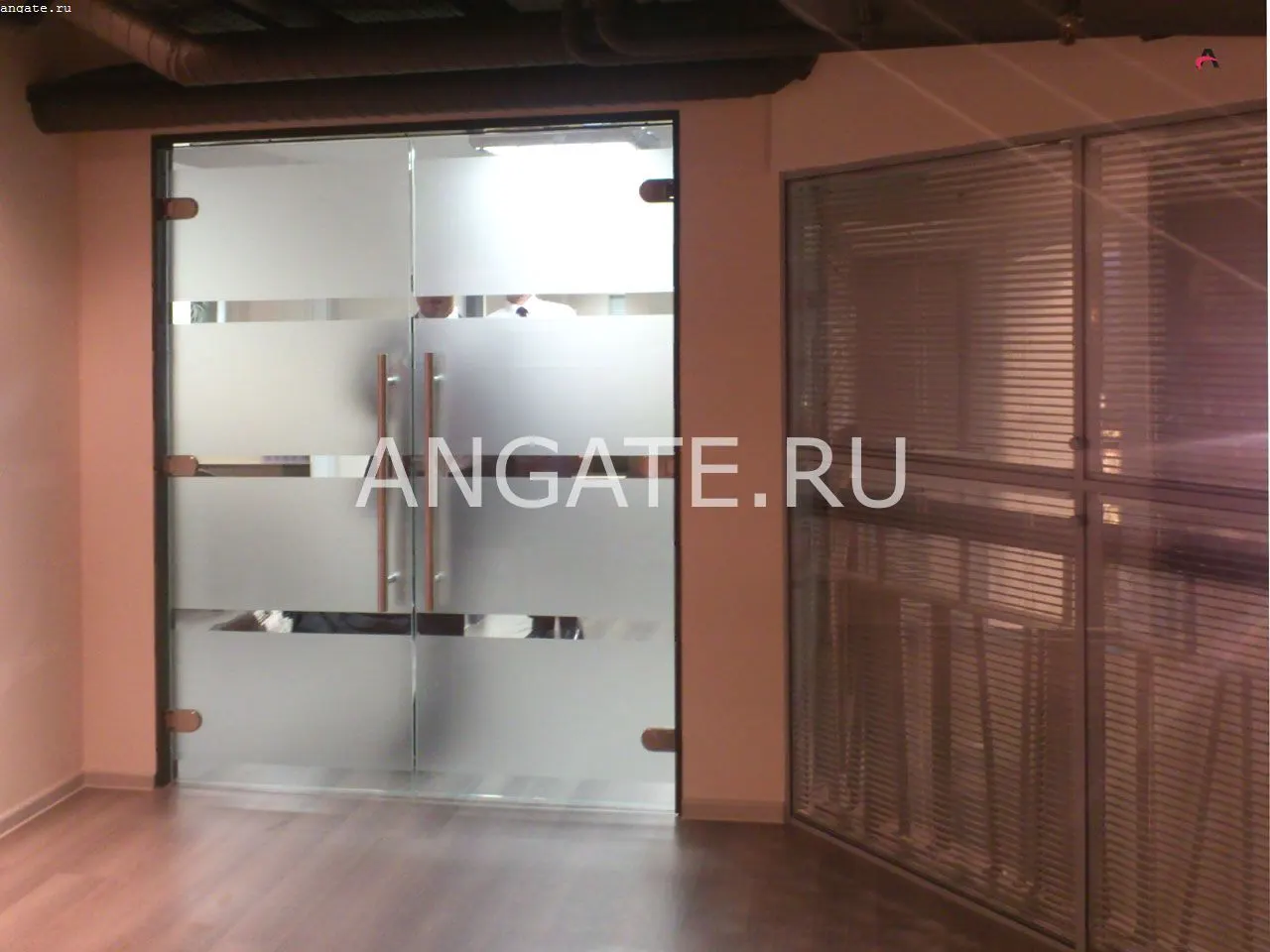

Для безопасности на уровне глаз и груди на прозрачное полотно часто наносят контрастную полосу или логотип методом пескоструйной обработки — это предотвращает случайные столкновения с невидимым на первый взгляд стеклом, особенно в помещениях с ярким освещением, где отражения маскируют полотно.

В местах с интенсивным трафиком важно подбирать доводчик с ресурсом от 500 000 циклов открывания — это соответствует примерно 5–7 годам работы при потоке 200–250 проходов в день. Экономия на классе доводчика в таких условиях оборачивается заменой узла уже через год-полтора.

Где применяют маятниковые двери

В квартирах маятниковую схему выбирают для входа в кухню-гостиную или мастерскую — там, где часто проходят с занятыми руками. В отличие от распашной двери, маятниковое полотно не нужно толкать в определённую сторону, что удобно и для семей с детьми, которые ещё не привыкли различать направление открывания.

В офисах такие двери устанавливают на входе в коридоры и небольшие переговорные с высокой проходимостью в течение рабочего дня. В общепите и ретейле маятниковая схема традиционно используется на входных группах и на границе зала с подсобным помещением, где сотрудники постоянно перемещаются с подносами или товаром.

В частных домах маятниковую дверь часто ставят на выходе из кухни на веранду или в баню — компактный проём без рамы визуально не перегружает интерьер и легко открывается локтем или плечом, если руки заняты.

Замер, изготовление и монтаж

Замер обязателен для маятниковой двери больше, чем для любого другого типа: инженер «Стеклофорт» проверяет ровность пола лазерным уровнем, поскольку перепад более 3 мм на ширину проёма приводит к перекосу нижнего шарнира. Также фиксируется высота проёма, тип потолочного перекрытия для крепления верхнего узла и предпочтительный класс доводчика.

Производство занимает 5–7 рабочих дней: раскрой стекла по расчётному чертежу, сверление отверстий под шарниры, закалка в печи при 620–650 °C, полировка кромки по всему периметру, сборка доводчика и контрольный монтаж узла на производстве.

Монтаж на объекте занимает 2–4 часа: установка верхнего и нижнего шарнира, навеска полотна, настройка скорости закрывания и угла фиксации, если она предусмотрена. Мастер проверяет симметричность качания в обе стороны перед сдачей работы по акту.

Уход и типичные неисправности

Стекло моют обычным средством для стёкол, уделяя особое внимание зоне вокруг отверстий крепления — там скапливается пыль и остатки смазки. Раз в год стоит проверить затяжку крепежа верхнего и нижнего шарнира: от постоянного качания винты со временем ослабевают.

Если дверь стала закрываться слишком быстро или, наоборот, слишком медленно — это регулируется винтом настройки на корпусе доводчика без замены всего механизма. Скрип при качании обычно означает, что в шарнир попала пыль: достаточно смазать узел силиконовым составом.

Полностью выходит из строя доводчик редко и, как правило, из-за утечки гидравлической жидкости — в этом случае узел меняют целиком, не трогая полотно. Гарантия «Стеклофорт» на маятниковую систему — до 7 лет, заявки на обслуживание принимаем на info@steklofort.ru.

Сравнение с распашной и откатной схемой

Маятниковую дверь часто сравнивают с распашной и откатной схемой, хотя по сути это три разных инженерных решения одной и той же задачи — разделить пространство подвижным стеклянным полотном. Распашная дверь навешивается на боковые петли и открывается только в одну сторону, что требует чёткого понимания, с какой стороны будет находиться человек при подходе к проёму.

Откатная система решает проблему свободного пространства для открывания, но требует запаса стены сбоку от проёма — там, где маятниковая дверь прекрасно обходится без этого условия, поскольку качается на месте и не выходит за пределы плоскости проёма ни в одну из сторон при движении.

С точки зрения интенсивности использования маятниковая схема выигрывает в местах с двусторонним потоком людей: кафе, магазины, коридоры с интенсивным движением в обе стороны. Распашная дверь в таких условиях быстрее изнашивает петли на боковой стойке, поскольку постоянно принимает нагрузку с одной определённой стороны механизма крепления.

У маятниковой схемы есть и объективные ограничения: она требует более толстого и, соответственно, более дорогого стекла, идеально ровного пола и не подходит для проёмов, где важна максимальная тишина и герметичность притвора — здесь распашная дверь с уплотнителем по периметру справляется лучше благодаря сплошному контуру прилегания к раме.

Правильный выбор схемы определяется не модой, а конкретной задачей: для тихого кабинета или спальни чаще берут распашную дверь, для активной кухни-гостиной или коммерческого помещения с интенсивным потоком — маятниковую, а для экономии площади прохода в компактной квартире — откатную систему.

• Распашная — лучшая герметичность и тишина, нужна сторона открывания;
• Откатная — экономит площадь прохода, нужна свободная стена сбоку;
• Маятниковая — для двустороннего потока и занятых рук;
• Выбор схемы определяется задачей помещения, а не только эстетикой.

Материалы и производители шарнирных узлов

Верхний и нижний шарнир маятниковой двери изготавливают из нержавеющей стали или латуни с хромированным или матовым никелевым покрытием — эти сплавы не окисляются от постоянного контакта с влажными руками и выдерживают циклические нагрузки без усталостных трещин на протяжении многих лет ежедневной эксплуатации в жилом или коммерческом помещении.

На рынке представлены шарнирные системы разных производителей: европейские бренды дают паспортный ресурс от 500 000 циклов и заводскую гарантию на сам механизм, азиатские аналоги дешевле на 30–40%, но реже проходят независимую сертификацию по нагрузке и температурному диапазону, что важно учитывать при выборе для коммерческого объекта с интенсивным трафиком.

Мы используем в проектах проверенную фурнитуру с документально подтверждённым ресурсом и запасом прочности к расчётной массе полотна, потому что замена шарнирного узла на объекте — это демонтаж стекла, а значит, простой помещения и дополнительные расходы, которых легко избежать правильным выбором комплектующих на старте проекта.

Корпус доводчика чаще всего литой из алюминиевого сплава с антикоррозийным покрытием, а внутренний гидравлический механизм заполнен маслом, вязкость которого подбирается под климатический диапазон эксплуатации — для отапливаемых помещений подходит стандартное масло, для дверей на границе с холодными зонами лучше брать доводчик с расширенным температурным диапазоном работы.

Срок службы качественного шарнирного узла при бытовой нагрузке 30–50 циклов открывания в день составляет 15–20 лет без потери плавности хода. При коммерческой нагрузке 300–400 циклов в день тот же узел прослужит 5–7 лет, после чего разумно провести плановую замену уплотнительных колец и гидравлической жидкости, не дожидаясь полного выхода механизма из строя.

Проверить качество шарнира перед покупкой можно по нескольким признакам: плавность хода без заеданий от руки, отсутствие люфта в оси вращения и наличие маркировки производителя с указанием паспортной нагрузки — отсутствие такой маркировки обычно говорит о неизвестном происхождении партии фурнитуры.

• Шарниры — нержавеющая сталь или латунь с защитным покрытием;
• Европейская фурнитура — ресурс от 500 000 циклов, сертификация;
• Бытовая нагрузка — срок службы узла 15–20 лет;
• Коммерческая нагрузка — плановая замена уплотнений через 5–7 лет.

Факторы стоимости и подбор комплектации

Базовая цена маятниковой стеклянной двери в «Стеклофорт» — от 3600 ₽ за м² под ключ: закалённое стекло 10 мм, доводчик стандартного класса, накладной шарнир и монтаж. Итоговая стоимость зависит от толщины и вида стекла, класса доводчика, типа шарнира и количества полотен.

Двустворчатая конструкция или триплекс увеличивают смету, а типовой размер полотна и накладной шарнир вместо скрытого, наоборот, снижают итоговую сумму без потери качества и надёжности узла.

Точный расчёт под ваш проём делаем после бесплатного замера — с разбивкой по статьям, чтобы было видно, из чего складывается цена. Написать нам можно на info@steklofort.ru.
