Перегородки и двери стеклянные

Классификация стеклянных перегородок

Первое деление — по подвижности. Стационарные перегородки жёстко крепятся к полу, потолку и стенам, стоят десятилетиями и обеспечивают лучшую акустику. Раздвижные системы позволяют объединять два помещения в одно за минуту: полотна едут по верхнему рельсу и паркуются в кармане у стены. Мобильные конструкции на стойках не крепятся к перекрытиям вовсе и переставляются вручную — их берут в шоурумы, коворкинги и на выставки.

Второе деление — по конструктивной схеме. Каркасная перегородка собирается из алюминиевого профиля со стеклянным заполнением: стойки с шагом 800–1200 мм, направляющие сверху и снизу, штапики с уплотнителями. Цельностеклянная обходится без вертикальных стоек: полотна закалённого стекла 10–12 мм стыкуются торец в торец, шов заполняется прозрачным силиконом. Комбинированная сочетает глухой цоколь высотой 900–1100 мм и стекло сверху.

Третье деление — по назначению. Офисные системы делают акцент на акустике и кабельных каналах. Санитарные перегородки для душевых и туалетных кабин делают из закалённого стекла с нержавеющей фурнитурой и повышенным зазором понизу. Ажурные и декоративные конструкции с раскладками решают эстетическую задачу зонирования. Противопожарные перегородки — отдельный класс со специальным стеклом и профилем, сертифицированным на предел огнестойкости.

• Стационарные — максимальная акустика и жёсткость;
• Раздвижные — объединение помещений за минуту;
• Мобильные — без крепления к перекрытиям, переставляются вручную;
• Каркасные, цельностеклянные и комбинированные — по конструктивной схеме;
• Офисные, санитарные, декоративные, противопожарные — по назначению.

Типы стеклянных дверей в составе перегородки

Распашная дверь — основа. Одностворчатая до 900–1000 мм по створке, двустворчатая до 1800 мм в свету. Она даёт лучший притвор, простую регулировку и наименьшее число подвижных узлов. Открывание проектируют так, чтобы распахнутая створка вставала к стене, а не перекрывала проход. Двустворчатую схему выполняют на импосте (жёстко и дёшево) или на штульпе (проём освобождается полностью, но фурнитура сложнее).

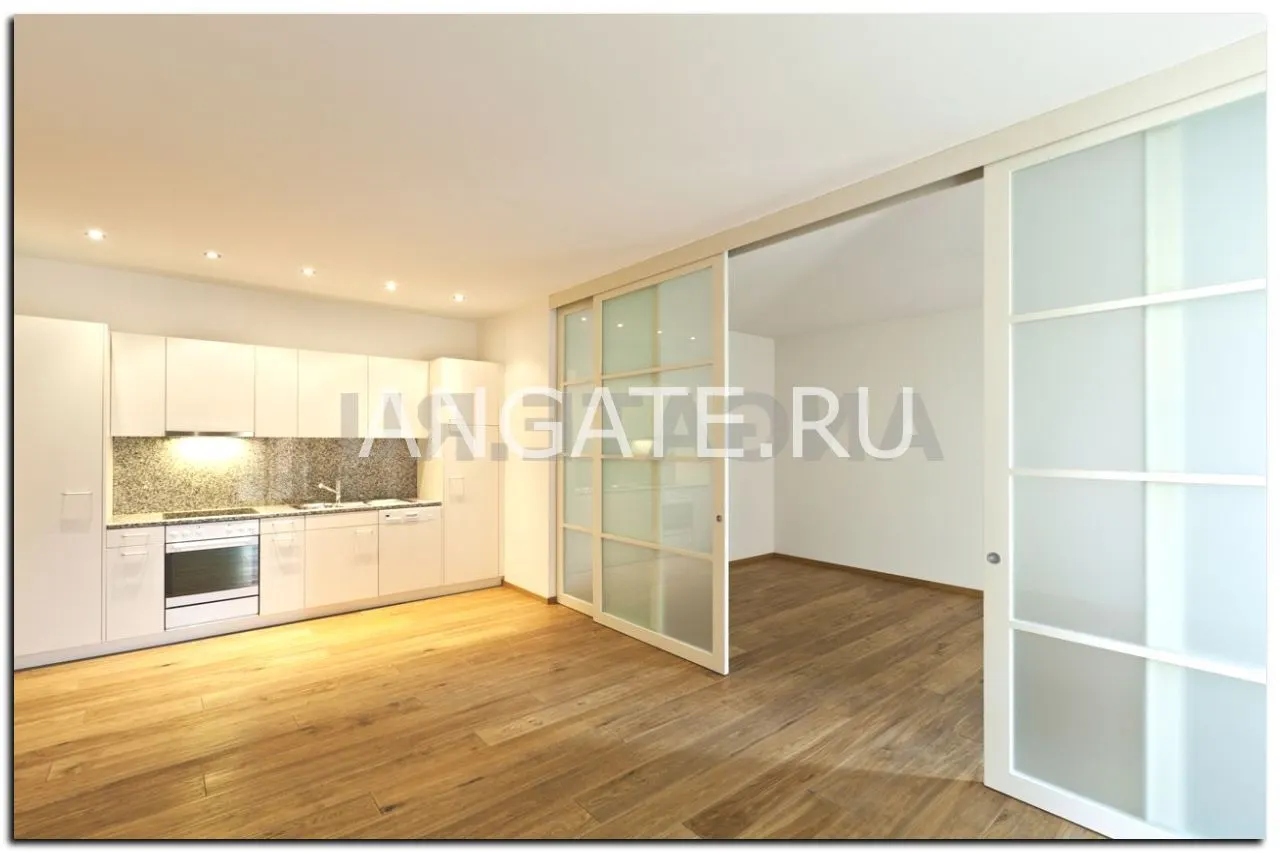

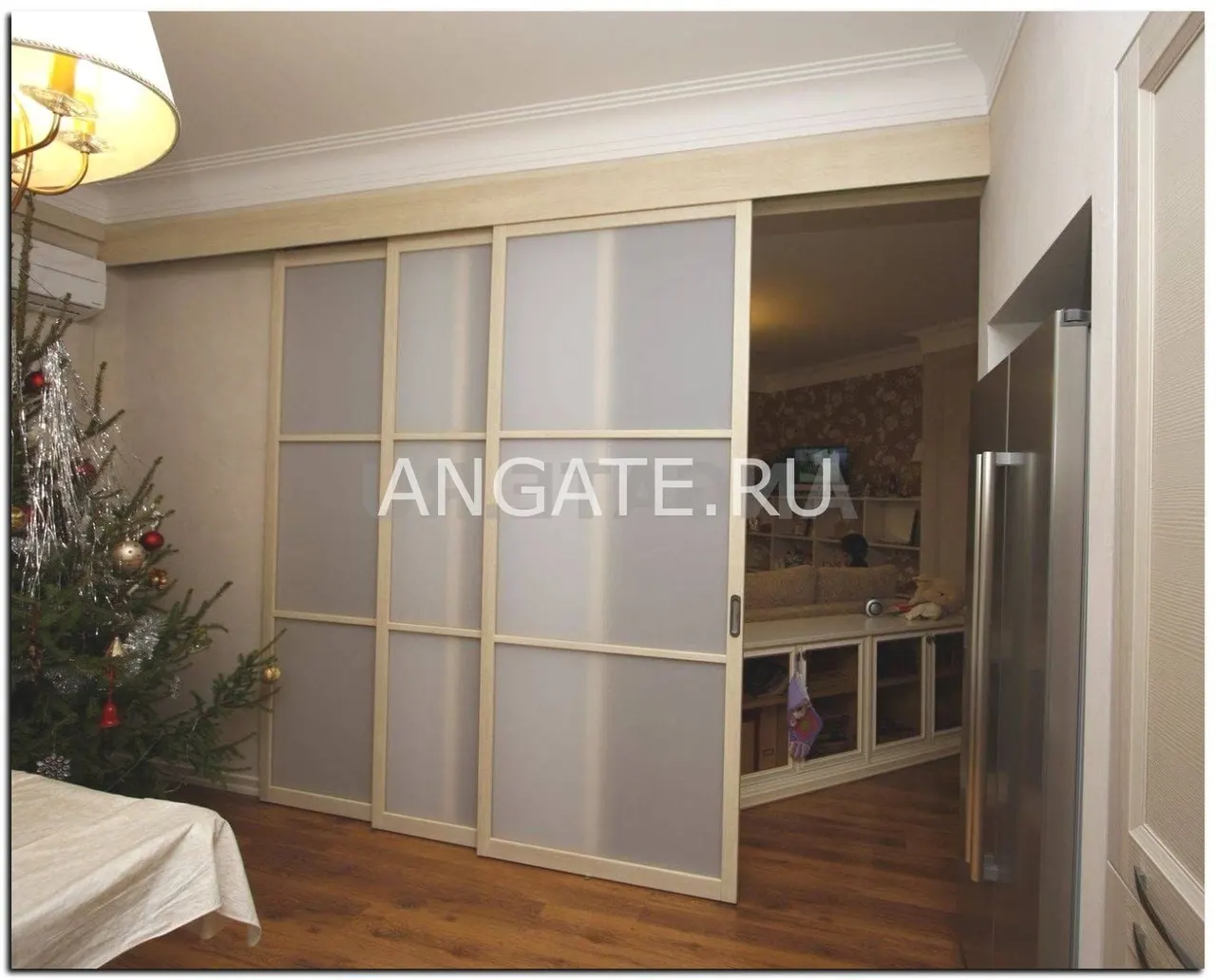

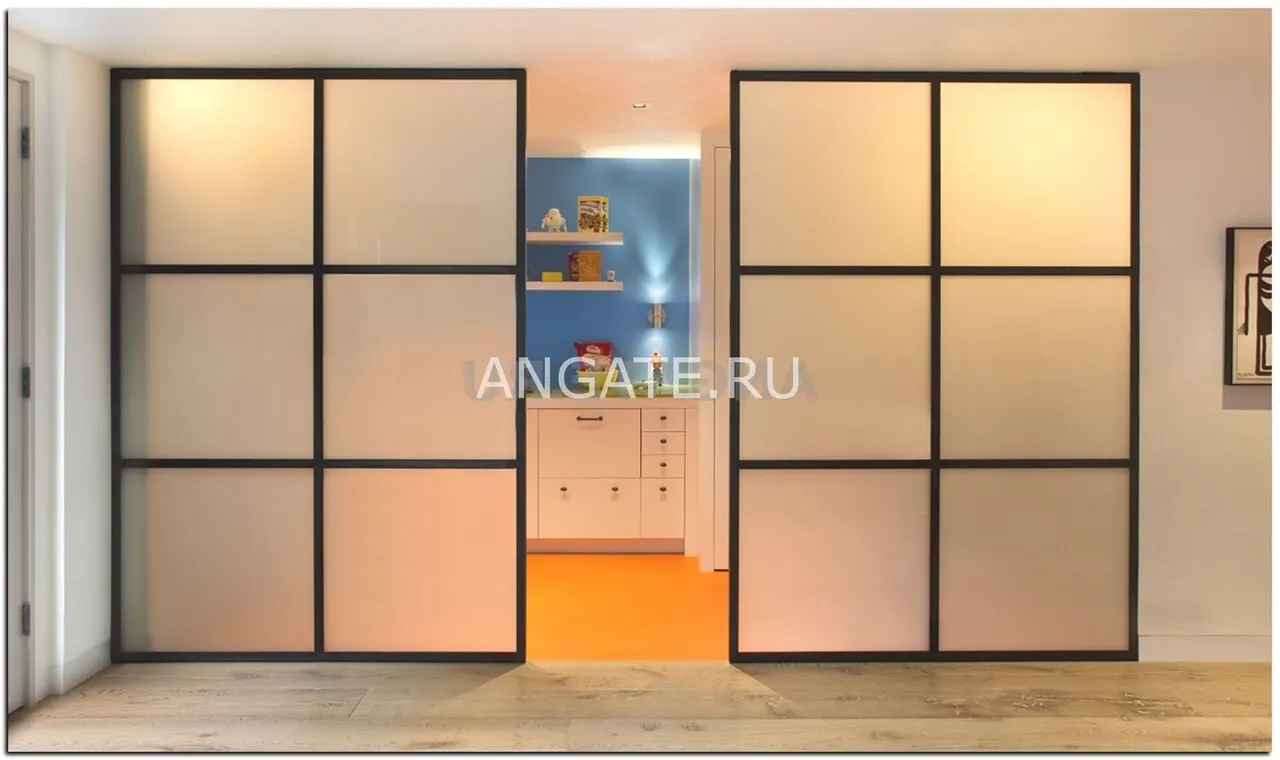

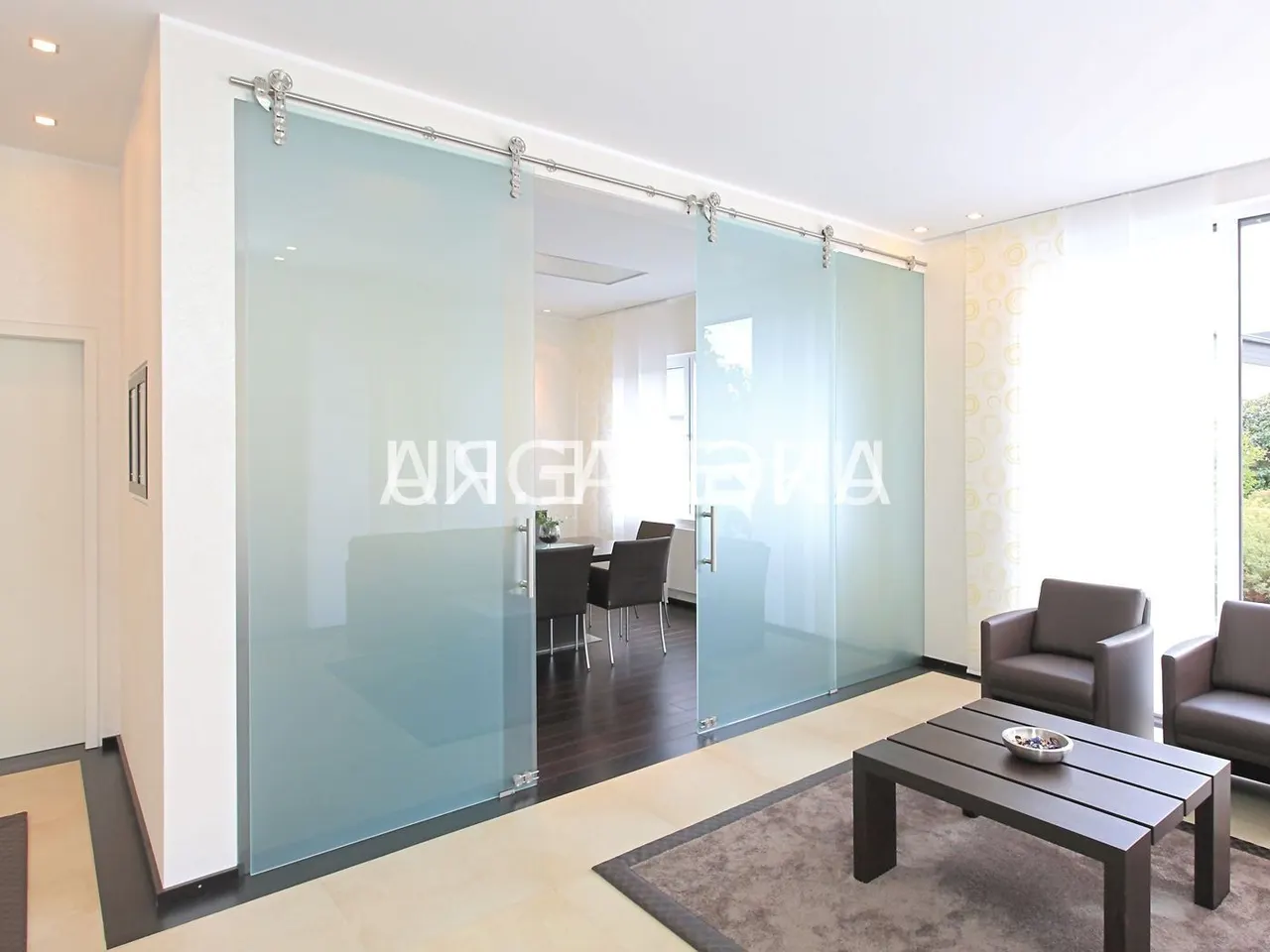

Раздвижная дверь экономит площадь. Накладная система с верхним рельсом ремонтопригодна и не требует подготовки стены; пенал внутри перегородки прячет полотно целиком, но закладывается до отделки. Обе схемы уступают распашной в акустике: щели по периметру пропускают звук. Частично помогают щёточные и магнитные уплотнители, а также синхронизаторы для двух полотен, разъезжающихся в стороны.

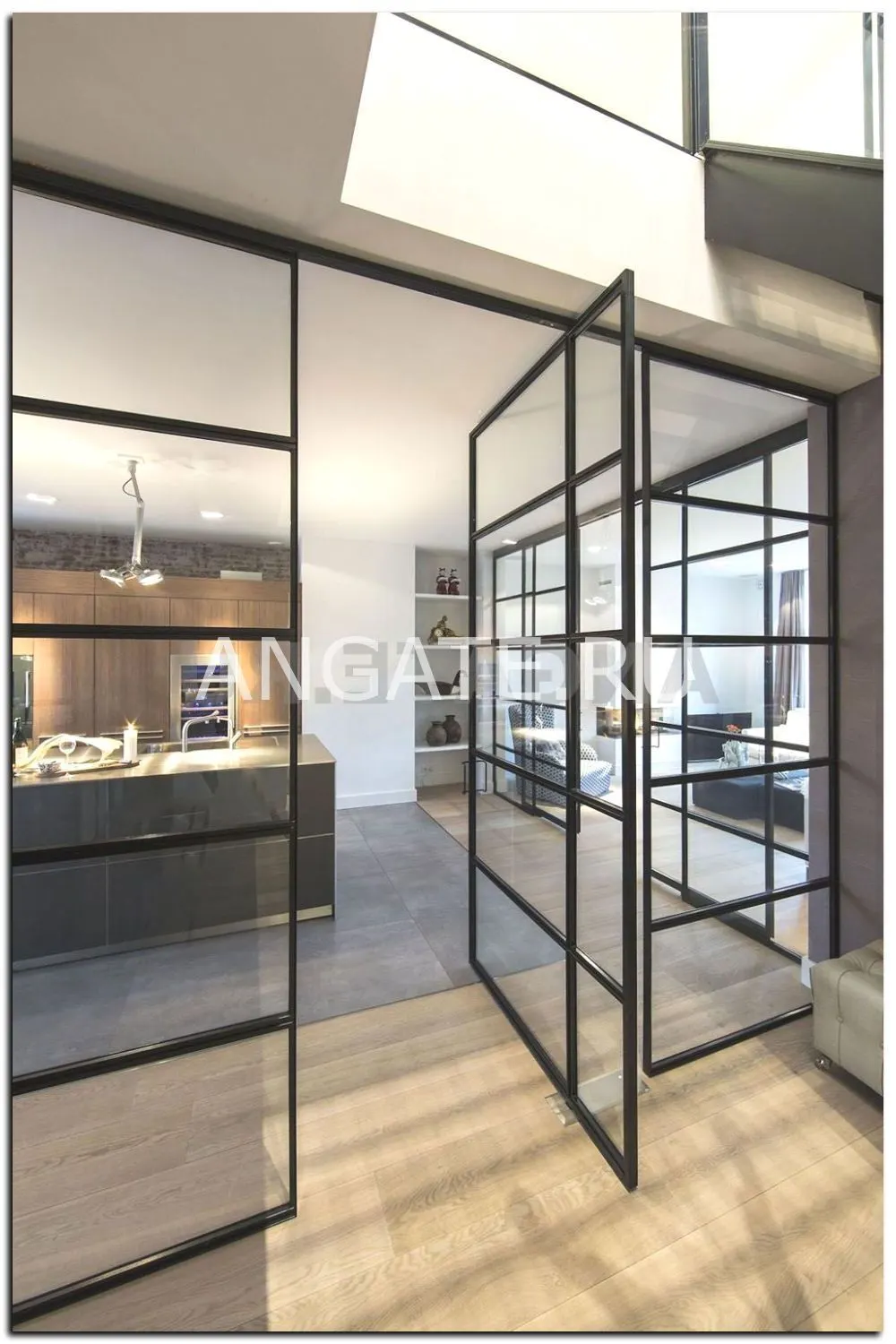

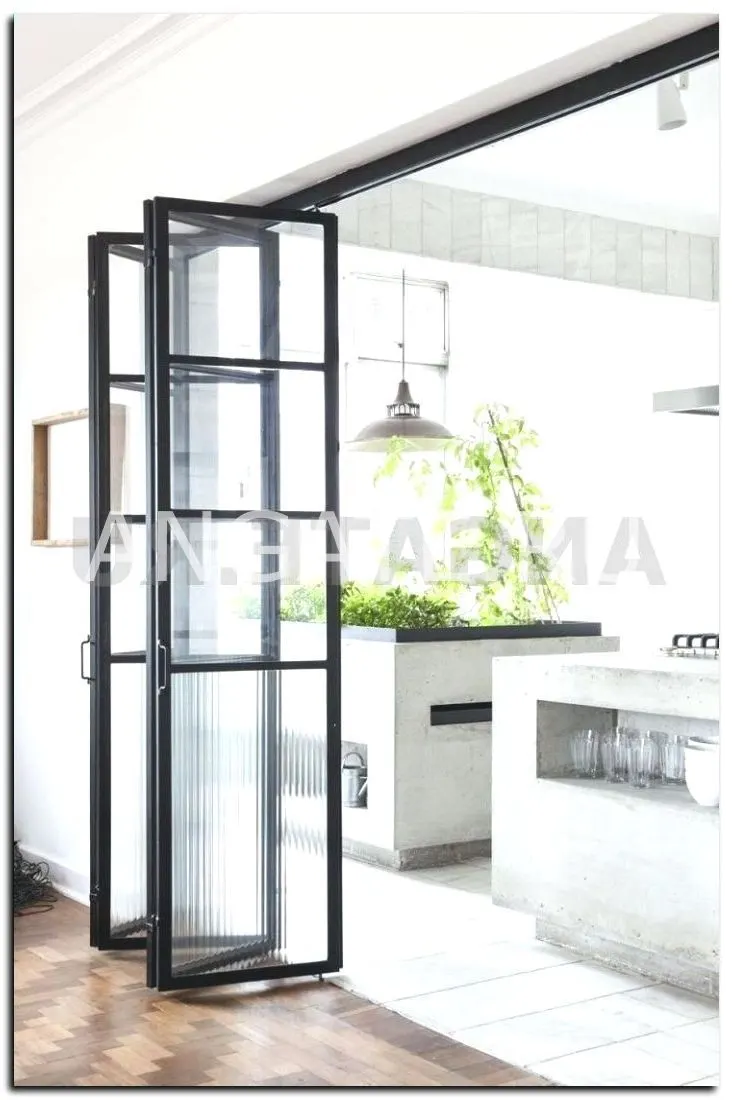

Специальные типы решают узкие задачи. Маятниковая дверь на напольном доводчике открывается в обе стороны и рассчитана на поток людей. Складная гармошка из 4–7 створок раскрывает широкий проём. Дверь на амбарном механизме в стиле лофт эффектна, но не запирается и не изолирует звук. Дверь-невидимка со скрытой коробкой заподлицо со стеной применяется в интерьерах, где важна непрерывность плоскости.

Профиль: алюминий, сталь, безрамные решения

Алюминий доминирует по объективной причине: он даёт высокую жёсткость при малой массе. Стойка глубиной 45–60 мм со стенкой 1,4–2,0 мм держит высоту три метра без промежуточных связей. Экструдированные сплавы серии 6060 и 6063 после закалки набирают предел прочности 200–260 МПа, хорошо тянутся в профиль и дают чистую поверхность под покрытие. Всё, что тоньше 1,2 мм по стенке, для несущей стойки непригодно.

Покрытие определяет внешний вид и ресурс. Порошковая полиэфирная эмаль по каталогу RAL толщиной 60–80 мкм держит цвет 15–20 лет. Анодирование слоем 15–20 мкм (серебро, шампань, бронза, чёрный) устойчиво к царапинам и сколам на кромке. Декоративная ламинация плёнкой имитирует дуб, орех и венге. Для лофта берут чёрный матовый RAL 9005, для скандинавского стиля — белый RAL 9016.

Стальной каркас применяют там, где нужна максимальная прочность при узкой видимой рамке: входные группы, противопожарные конструкции, объекты с повышенными требованиями к защите. Сталь примерно втрое тяжелее алюминия и обязательно проходит антикоррозионную подготовку с последующей порошковой окраской. Безрамные решения обходятся без профиля вовсе: полотна закалённого стекла 12 мм фиксируются в верхнем и нижнем пазовом профиле, а стыки герметизируются силиконом.

Стекло и его свойства

Закалка — не опция, а норма. Полотно нагревают до 620–650 °C и резко охлаждают воздушными соплами: в поверхностных слоях возникают сжимающие напряжения, во внутренних — растягивающие. Итог — прочность на изгиб выше примерно впятеро и безопасный характер разрушения: стекло рассыпается на мелкие тупые гранулы. Изготавливается по ГОСТ 30698, в углу каждого листа стоит несмываемое клеймо. После печи полотно нельзя резать и сверлить.

Толщину назначают по площади и нагрузке. Для глухих секций шириной до 1200 мм и высотой до 2,7 м достаточно 8 мм. Для более крупных полотен и цельностеклянных перегородок берут 10 мм, для безрамных конструкций и интенсивных проходных зон — 12 мм. Масса растёт линейно: 20, 25 и 30 кг/м² соответственно. Это напрямую определяет класс фурнитуры и требования к анкерному креплению в перекрытие.

Многослойное стекло по ГОСТ 30826 — триплекс — состоит из двух-трёх стёкол, склеенных плёнкой PVB или EVA толщиной 0,38–1,52 мм. При ударе осколки удерживаются плёнкой, полотно остаётся в раме. Триплекс обязателен для остекления над проходными зонами и разумен там, где есть дети. Дополнительно применяют матирование, пескоструй, тонировку, лакобель, фьюзинг и смарт-плёнку PDLC, меняющую прозрачность по подаче напряжения.

• 8 мм — глухая секция до 1200 × 2700 мм, вес 20 кг/м²;
• 10 мм — крупные полотна и цельностеклянные перегородки, 25 кг/м²;
• 12 мм — безрамные конструкции и интенсивные проходные зоны, 30 кг/м²;
• Триплекс — там, где нужно удержать осколки в раме;
• Все отверстия фрезеруются до закалки — переделать невозможно.

Узлы: крепление, стыки, примыкания

Нижний узел принимает всю вертикальную нагрузку. Направляющий профиль крепят анкерами или дюбель-гвоздями с шагом 400–600 мм, под него укладывают демпферную ленту: она компенсирует неровность стяжки и разрывает путь структурного шума. Компенсационный запас профиля обычно 10–15 мм — в него укладываются реальные перепады пола, доходящие до 20 мм на четырёх метрах длины конструкции.

Верхний узел работает на удержание от опрокидывания и должен допускать вертикальную подвижку. Перекрытия прогибаются, и жёсткий распор между полом и потолком приводит к разрушению стекла. Поэтому в верхнем профиле оставляют деформационный зазор 5–10 мм, закрытый нащельником. Если потолок подвесной, направляющую крепят сквозь него к перекрытию: гипсокартон и «армстронг» не несут нагрузку.

Стекло не должно касаться металла напрямую. Между кромкой и профилем всегда стоит эластичный уплотнитель или силиконовая прокладка: точечный контакт стекла с алюминием при температурном расширении или ударе даёт скол и трещину. По той же причине в цельностеклянных перегородках стыки полотен заполняют прозрачным силиконом, а не оставляют сухими. Примыкания к стенам герметизируют и закрывают нащельниками.

Фурнитура и её расчёт

Расчёт начинается с массы створки. Полотно 900 × 2100 мм из закалённого стекла 10 мм весит около 47 кг, из 12 мм — 57 кг, а с алюминиевой обвязкой — до 55 и 65 кг соответственно. При массе свыше 60 кг ставят три петли с регулировкой в трёх плоскостях; две петли под такую нагрузку дают провис 3–5 мм за первый год. Для цельностеклянных дверей применяют точечные петли и патчи с анкерным креплением в перекрытие.

Ресурс фурнитуры выбирают по интенсивности. Качественная петля выдерживает от 200 000 циклов: в квартире при двадцати открываниях в день это два десятилетия, в офисной переговорной при пятидесяти — одиннадцать лет, в клиентской зоне магазина при пятистах — чуть больше года. Отсюда правило: коммерческий объект требует коммерческого комплекта, и разница в цене окупается первым же несостоявшимся ремонтом.

Запирание подбирают по функции помещения. Магнитная защёлка — бесшумна, не разбивает ответную планку, подходит для переговорных и жилых комнат. Врезной цилиндровый замок класса не ниже 5/1 — для кабинетов. Электромеханический замок со считывателем и кнопкой выхода — для зон с контролем доступа. Доводчики выбирают по ширине створки: EN2 до 850 мм, EN3 до 950 мм, EN4 до 1100 мм; для маятниковых дверей — напольные с фиксацией на 90°.

Акустика и приватность

Звукоизоляция стеклянной перегородки определяется тремя вещами: массой стекла, воздушным зазором и герметичностью периметра. Одинарное закалённое стекло 8 мм даёт 26–29 дБ, 10 мм — на 1–2 дБ больше. Двойное остекление из стёкол разной толщины (6 и 8 мм) с зазором 40–100 мм поднимает индекс до 38–44 дБ. Одинаковые толщины работают хуже: у них совпадают резонансные частоты, и на них возникает провал в изоляции.

Герметичность важнее толщины. Щель шириной 5 мм по длине четырёх метров сводит на нет всю разницу между 8 и 12 мм. Поэтому в акустических системах применяют выпадающий порог в створке двери, контурный уплотнитель по притвору, герметизацию примыканий к стенам и потолку и обязательную фрамугу вместо открытого зазора наверху. Без этих узлов заявленные производителем децибелы не имеют отношения к реальности.

Приватность — задача отдельная от акустики, и путать их не стоит. Матовое стекло не глушит звук, а плотное двойное остекление не скрывает от взглядов. Для приватности берут сатинат, пескоструй, декоративные плёнки, тонировку, лакобель или смарт-стекло с PDLC-плёнкой, переключающееся из прозрачного в матовое подачей напряжения. Комбинировать эти решения с акустикой можно и нужно, но считать их за одно — ошибка.

Замер, производство и монтаж

Бесплатный замер начинается с лазерного уровня. Инженер снимает горизонт пола по всей линии конструкции, вертикаль примыкающих стен и высоту потолка в трёх-пяти точках. Разбег этих величин определяет компенсационный запас профиля и, в тяжёлых случаях, необходимость подливки или монтажной рамы. Тут же фиксируются инженерные ограничения: вентиляционные короба, спринклеры и датчики сигнализации, кабель-каналы, тип потолка и материал стен.

Проект и спецификация занимают рабочий день: раскладка модулей, положение двери, сторона открывания, толщина и обработка стекла, серия и цвет профиля, комплект фурнитуры. Затем производство: раскрой стекла по чистовым размерам, шлифовка и полировка кромки, фрезеровка отверстий, закалка, матирование, резка и покраска профиля, комплектация. Типовой цикл на собственном производстве «Стеклофорт» — 5–7 рабочих дней.

Монтаж идёт по порядку: разметка лазером, крепление направляющих, установка стоек, вставка стеклянных секций на уплотнителях, навеска двери, регулировка зазоров по 3–4 мм, настройка доводчика, герметизация примыканий, нащельники. Конструкция длиной 4–6 метров с одной дверью собирается за 5–8 часов. Пыли немного — сверлится несколько десятков отверстий. Сдача по акту с проверкой геометрии и плавности хода створки.

• Замер — бесплатно, заявка на info@steklofort.ru;
• Проект и спецификация — 1 рабочий день;
• Производство — 5–7 рабочих дней;
• Монтаж — 5–8 часов на конструкцию 4–6 м с дверью;
• Приёмка: клеймо закалки, равномерность зазоров, отсутствие самохода створки.

Эксплуатация, демонтаж и типовые ошибки

Обслуживание сводится к четырём операциям. Стекло моют микрофиброй с нейтральным средством, не применяя абразивов и скребков. Профиль протирают тёплой водой два-три раза в год, без кислот и щелочей, разрушающих порошковое покрытие. Уплотнители обрабатывают силиконом раз в год. Петли, замки, ролики и доводчики смазывают литиевой смазкой раз в 6–12 месяцев, тогда же проверяют затяжку крепежа и равномерность зазоров.

Демонтаж стеклянной перегородки — обратная сборка, а не разрушение. Снимают нащельники и штапики, вынимают стеклянные секции, разбирают стойки, откручивают направляющие. Конструкция длиной шесть метров разбирается за два-три часа, стекло переезжает в упаковке и может быть использовано повторно, если размеры нового помещения совпадают. Именно эта обратимость делает стекло удобным для арендованных офисов.

Ошибки повторяются. Жёсткий распор между полом и потолком без деформационного зазора — трещина в стекле при прогибе перекрытия. Прямой контакт стекла с металлом без уплотнителя — скол по кромке. Монтаж по черновому полу — конструкция повисает или упирается. Две петли под тяжёлую створку — провис. Ставка на одинарное стекло при требовании тишины — разочарование. Отсутствие маркировки на прозрачном полотне в проходной зоне — травма.

• Деформационный зазор 5–10 мм в верхнем узле — обязателен;
• Стекло не касается металла: только через эластичный уплотнитель;
• Монтаж — по чистовому полу и отделанным примыканиям;
• Фурнитура рассчитывается по массе полотна, а не «по две петли на дверь»;
• Прозрачное полотно в проходе маркируется на высоте 1,2–1,5 м.

Цена и факторы стоимости

Расчёт стартует от 3400 ₽ за м² конструкции. В базовую комплектацию входят алюминиевый профиль стандартного цвета, закалённое стекло 8 мм, распашная одностворчатая дверь с петлями и магнитной защёлкой. Дверной блок всегда считается отдельно от глухих секций: он содержит коробку, фурнитуру, требует точной регулировки и принимает на себя весь эксплуатационный износ конструкции.

Существенно поднимают смету двойное акустическое остекление, стекло 10–12 мм, триплекс, безрамное исполнение, чёрный матовый профиль и нестандартные оттенки RAL, скрытые петли, доводчики, электромеханические замки, смарт-стекло, пескоструйный рисунок, раскладки-шпросы, высота свыше 2,7 метра, сложная геометрия — углы, скосы, примыкание к наклонному потолку. Противопожарное исполнение считается по отдельной методике.

Мы фиксируем сумму в договоре после бесплатного замера. Она включает конструкцию, доставку, подъём на этаж, монтаж, расходные материалы и вывоз упаковки: доплат «по факту» на объекте не возникает. Срок изготовления — 5–7 рабочих дней, гарантия — до 7 лет. Предварительный расчёт получают дистанционно: пришлите план помещения, размеры и фотографии на info@steklofort.ru — инженер вернётся с несколькими вариантами раскладки.
