Подвесные складные двери

Что такое подвесные складные двери

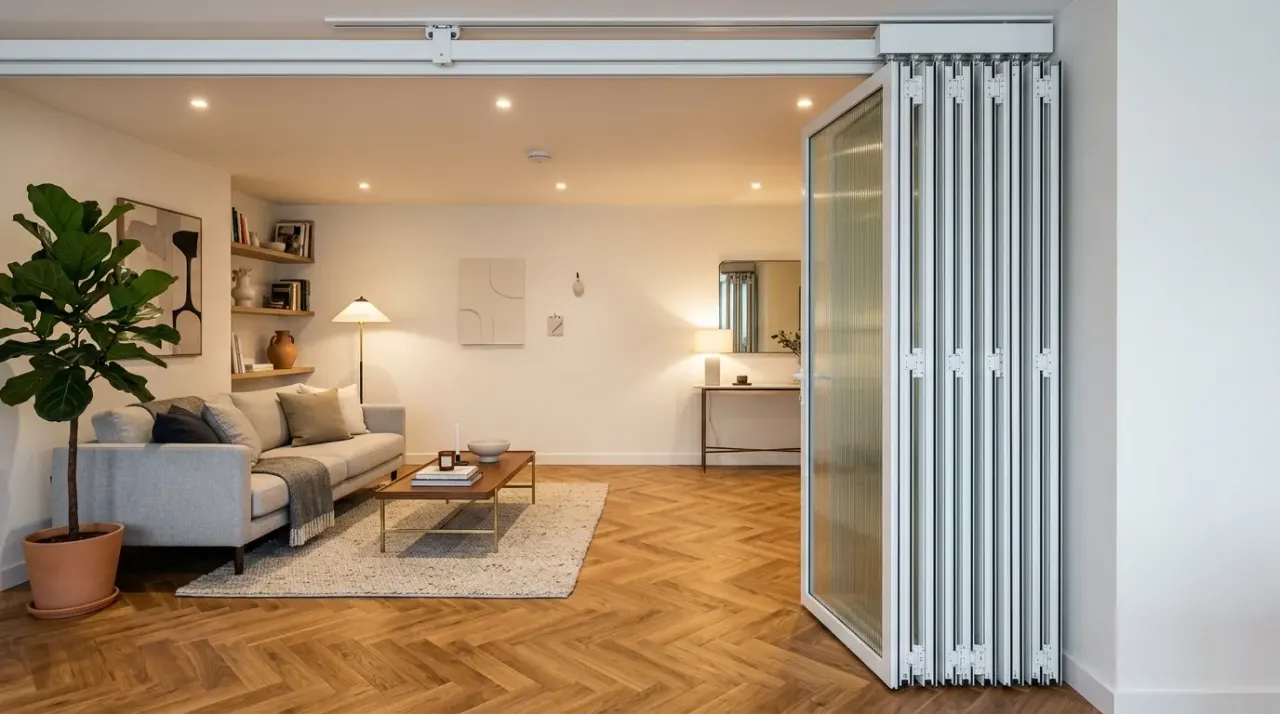

Подвесная складная дверь, или дверь-гармошка bi-fold, — это конструкция из нескольких узких створок, шарнирно соединённых между собой и подвешенных на верхнем рельсе. В отличие от рельсовых систем с опорой на пол, подвесная схема переносит всю нагрузку на потолочную направляющую: створки скользят на роликовых каретках и складываются в компактный пакет у одного или обоих откосов проёма, освобождая до 90% его ширины.

Главное преимущество перед распашной дверью — экономия пространства: полотну не нужна зона перед собой для открывания, что критично для тесных кухонь, ванных комнат, кладовых и гардеробных. Перед раздвижной системой купе гармошка выигрывает тем, что раскрывает проём практически полностью, тогда как купе всегда перекрывает половину ширины отъехавшей створкой.

Отсутствие нижнего рельса — ключевое отличие подвесной схемы от классической напольной гармошки. Пол под проёмом остаётся ровным, без порога и направляющей канавки, что удобно для колясок, инвалидных кресел и просто эстетически: ничто не нарушает чистоту напольного покрытия. В «Стеклофорт» такие двери собирают на собственном производстве в Москве под конкретные размеры проёма.

По сравнению с классической напольной гармошкой, где нижний рельс несёт основную нагрузку, подвесная схема требует более прочного потолочного перекрытия или дополнительной закладной в месте крепления рельса — это единственный компромисс, на который идут ради чистого пола без порога и направляющей канавки.

Конструкция и механизм складывания

Основа подвесной складной двери — верхний алюминиевый или стальной рельс, закреплённый к потолку или верхней балке проёма анкерами с шагом 300–400 мм. По рельсу движутся роликовые каретки, к которым крепится каждая створка; ролики выполняют из нейлона или полиамида с шарикоподшипником — это обеспечивает плавный ход без скрипа на протяжении десятков тысяч циклов открывания.

Створки соединяются между собой рояльными петлями по всей высоте полотна: такое соединение выдерживает многолетнюю эксплуатацию без разбалтывания, в отличие от точечных навесных петель. Количество створок в одной секции обычно 3–7 штук шириной 400–600 мм каждая; чем больше створок, тем компактнее пакет в сложенном виде, но тем больше вертикальных стыков видно на закрытом полотне.

Нижняя направляющая в подвесной схеме — не рельс, а лёгкий штифт-стабилизатор, утопленный в пол и не мешающий проходу: он не даёт створкам раскачиваться при движении, но не несёт нагрузки веса. Для широких проёмов (от 2,5 м) применяют двустороннее складывание — половина створок уходит влево, половина вправо, что сокращает длину пакета у каждого откоса вдвое.

Скорость складывания регулируется демпфирующими элементами в петлях либо доводчиком в крайней каретке: слишком резкое движение секций при быстром открывании создаёт неприятный шум и ускоряет износ шарниров, поэтому качественная фурнитура всегда предусматривает плавное замедление хода на последнем участке.

• Верхний рельс: алюминий или сталь, крепление к потолку каждые 300–400 мм;
• Каретки: нейлоновые ролики с шарикоподшипником, ресурс от 50 000 циклов;
• Соединение створок: рояльные петли по всей высоте полотна;
• Нижний стабилизатор: штифт без несущей нагрузки, пол остаётся ровным.

Профиль и заполнение полотна

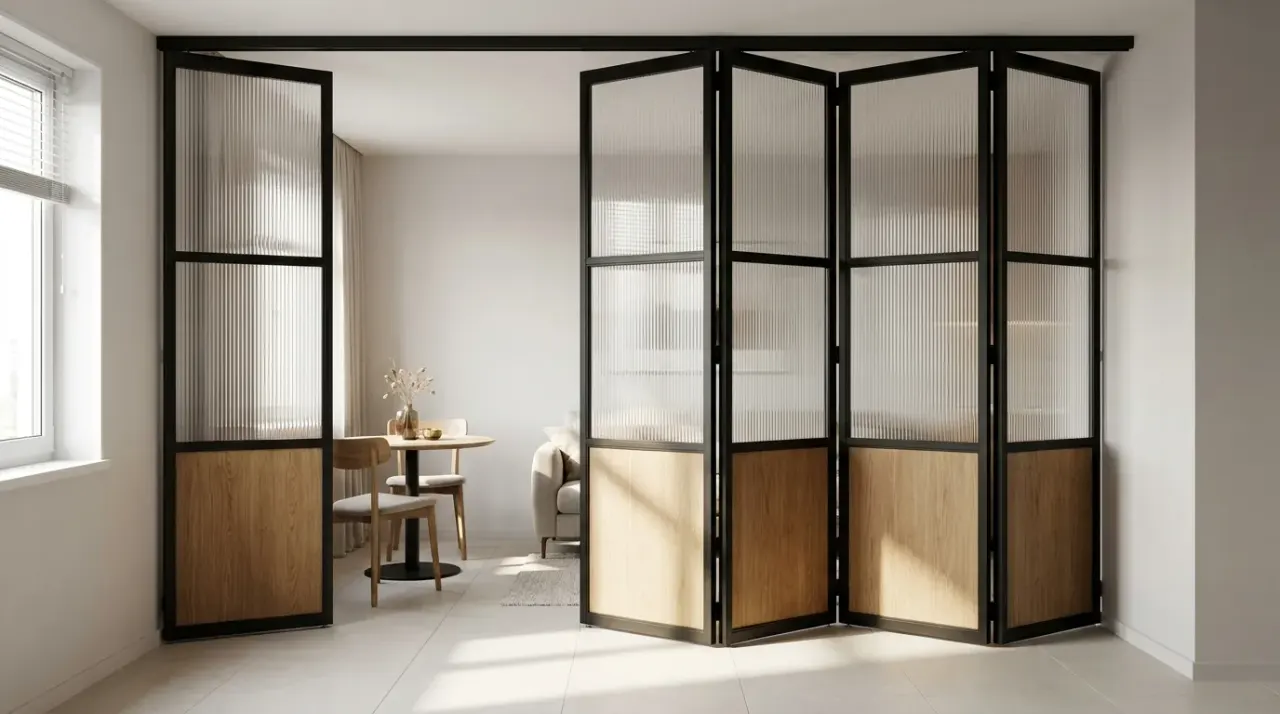

Профиль створок делают из алюминия или ПВХ. Алюминиевый вариант — более узкая видимая грань 25–40 мм, что при закрытом положении даёт минимум визуального «шума» от множества стыков; такой профиль предпочтителен для остеклённых или зеркальных гармошек, где важна чистота линий. ПВХ-профиль дешевле и теплее, чаще применяется для глухих филёнчатых межкомнатных вариантов.

Заполнение полотна разнообразно: филёнчатые панели МДФ с ламинацией под дерево — классика для межкомнатных гармошек; закалённое или матовое стекло в алюминиевой рамке — современное решение для кухонь-гостиных и выхода на террасу; зеркало — для гардеробных, где нужна дополнительная функциональность двери. Комбинированные варианты сочетают глухие и остеклённые секции в одном полотне.

Для наружного применения (выход на веранду, летнюю кухню) заполнение делают из закалённого стекла толщиной 6–8 мм с уплотнением по контуру каждой секции: это защищает от осадков в закрытом положении и не боится ударов при открывании-закрывании. Внутренние гармошки чаще ограничиваются облегчённым заполнением, поскольку не несут ветровой нагрузки.

Цвет профиля подбирают под общий стиль интерьера: белый и светло-серый остаются универсальным решением, чёрный матовый профиль востребован для лофт-интерьеров с открытыми металлическими конструкциями, а декоративная ламинация под дерево хорошо сочетается с классическими и скандинавскими интерьерами частных домов.

Где применяют подвесные складные двери

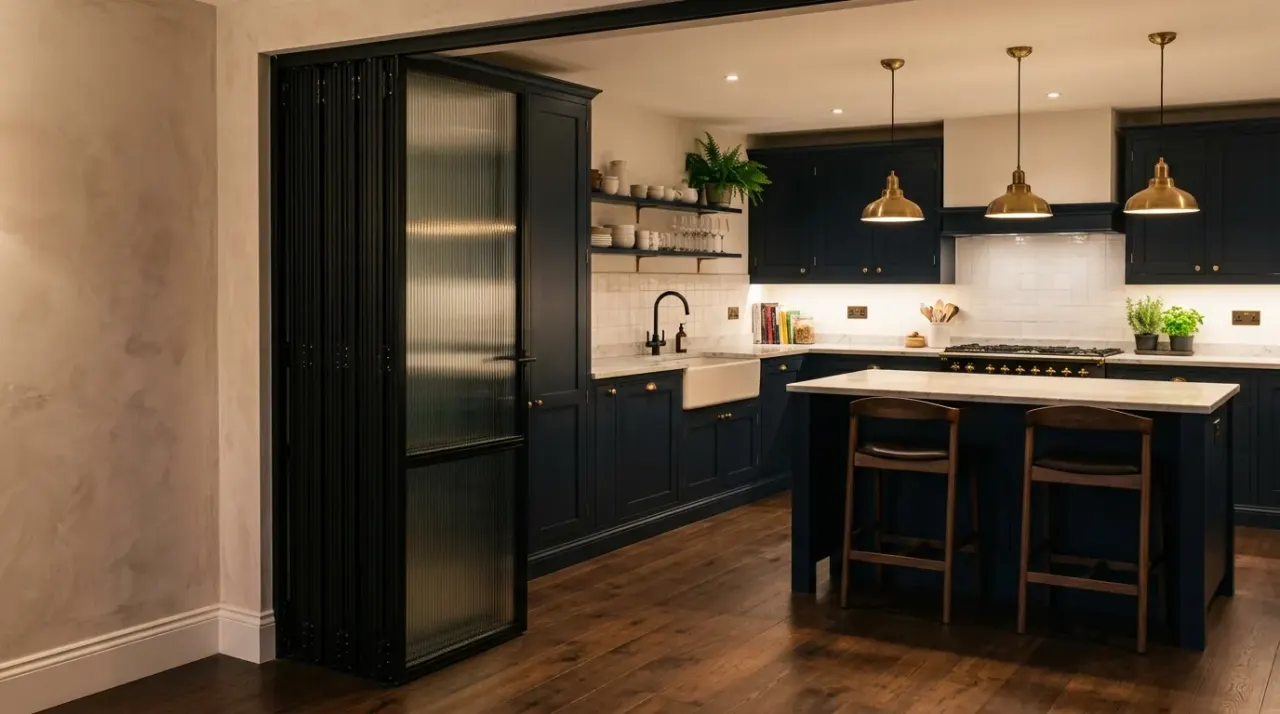

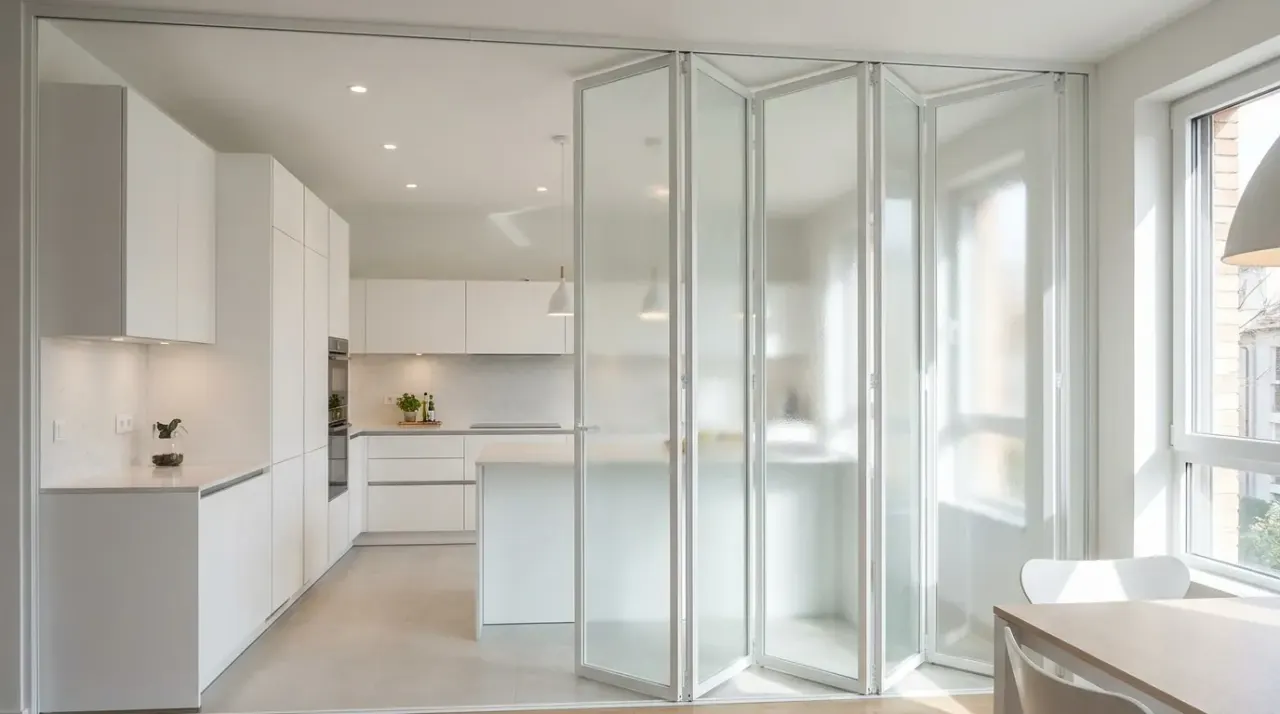

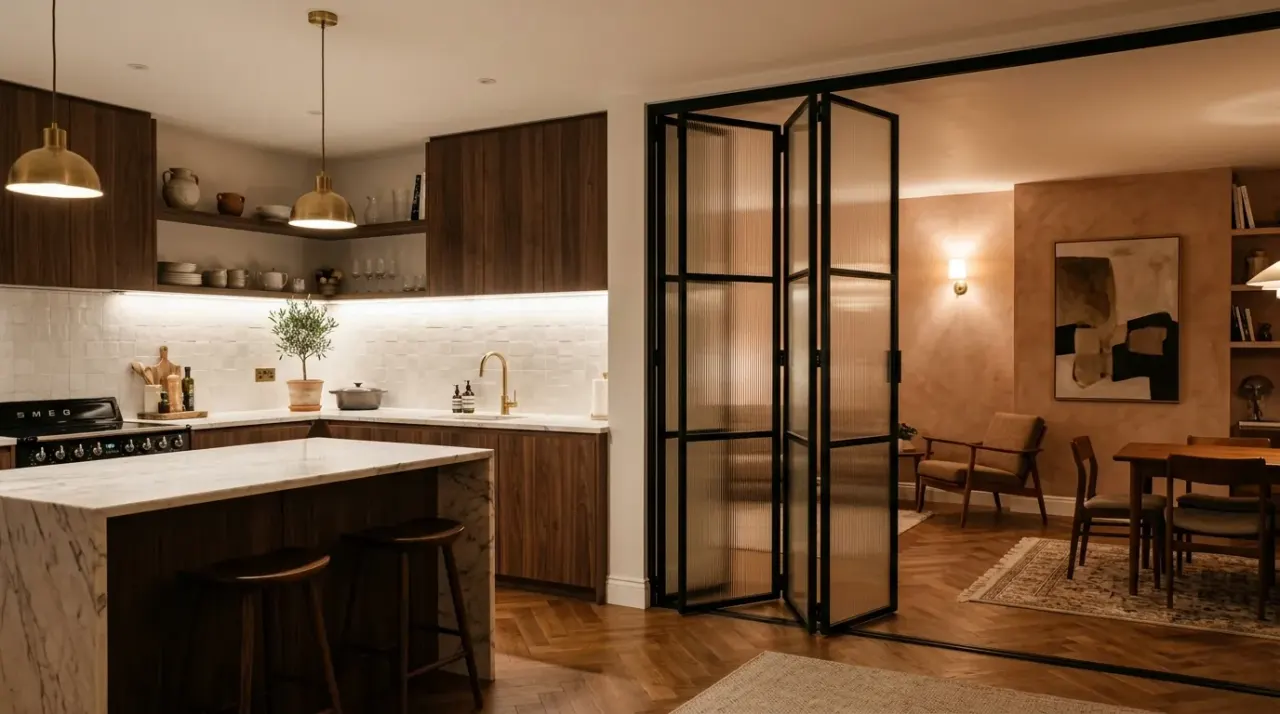

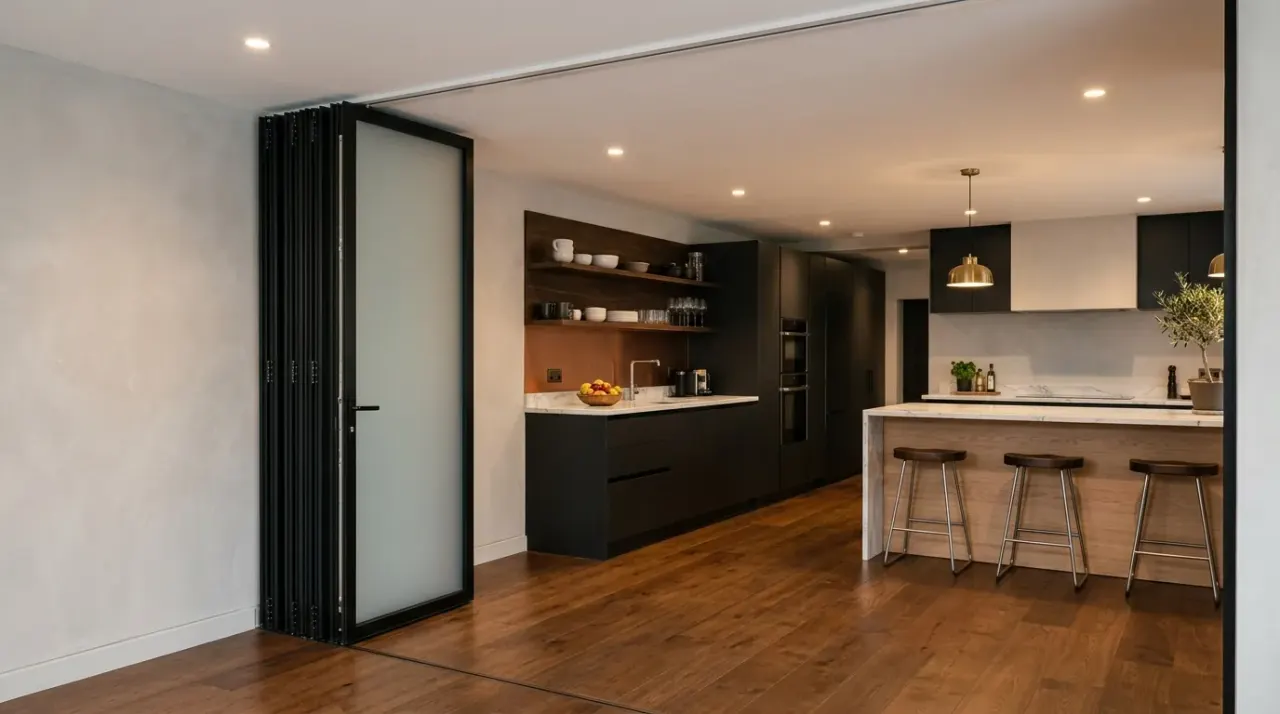

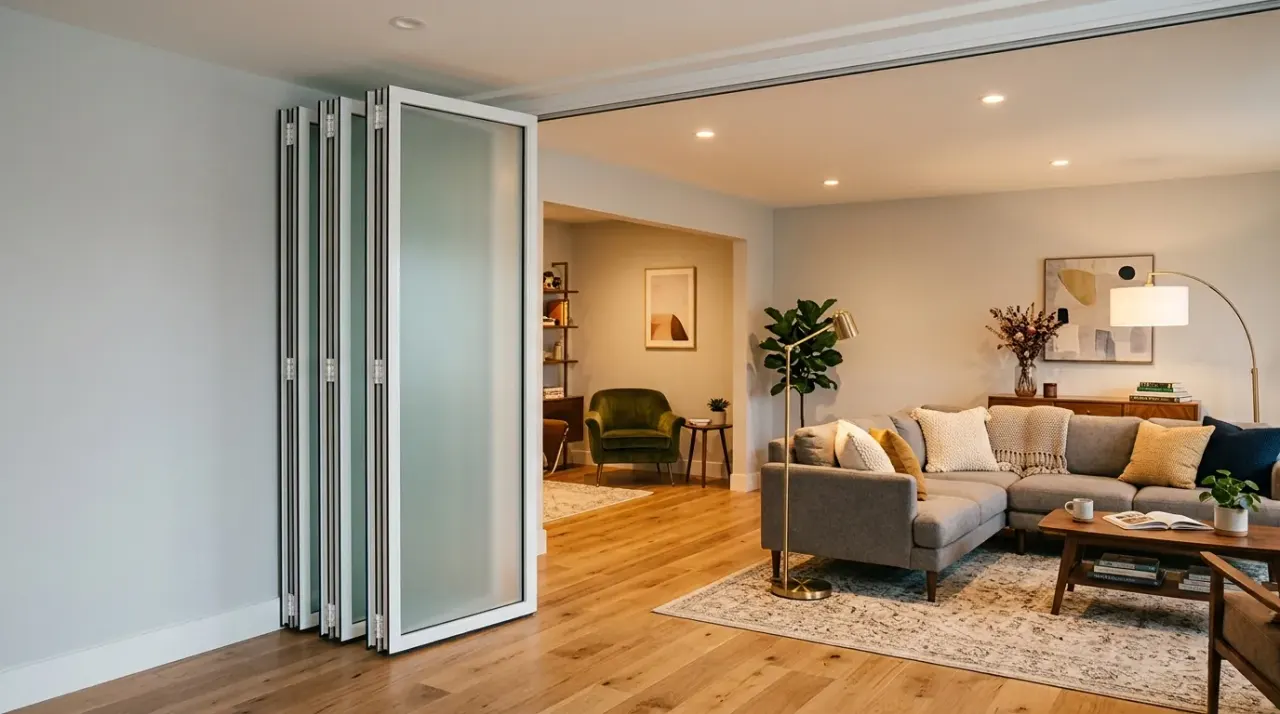

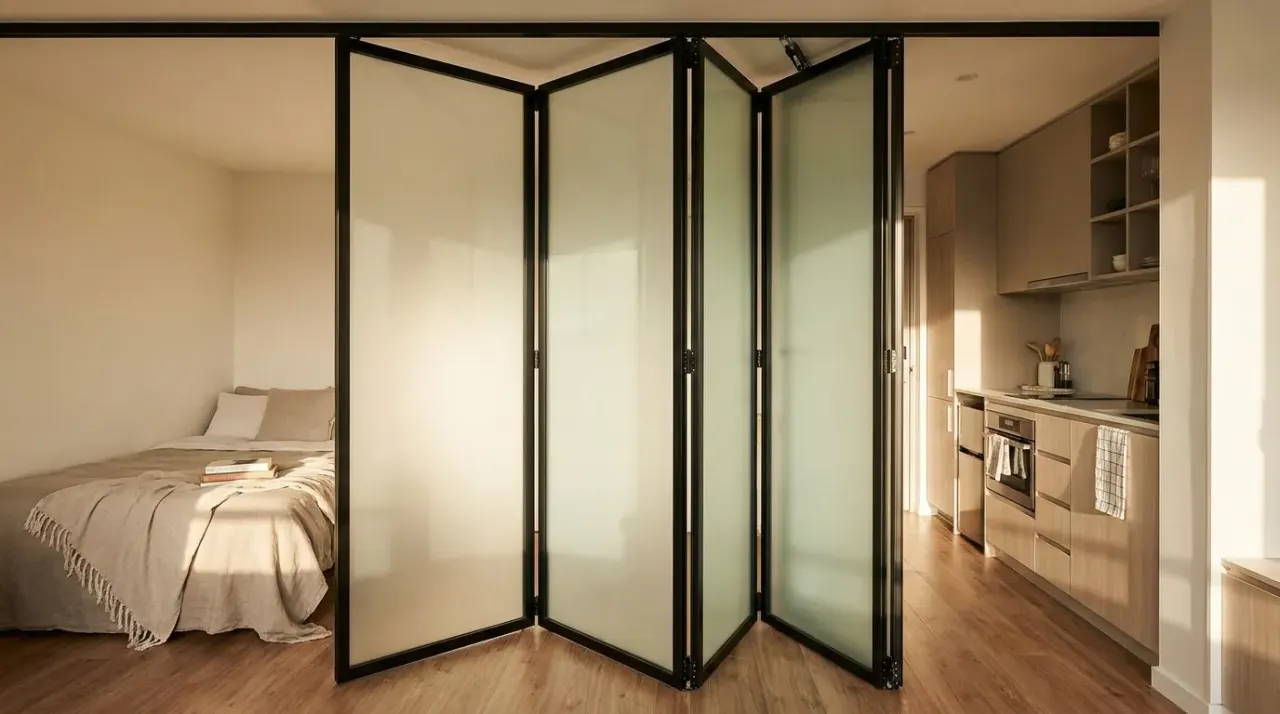

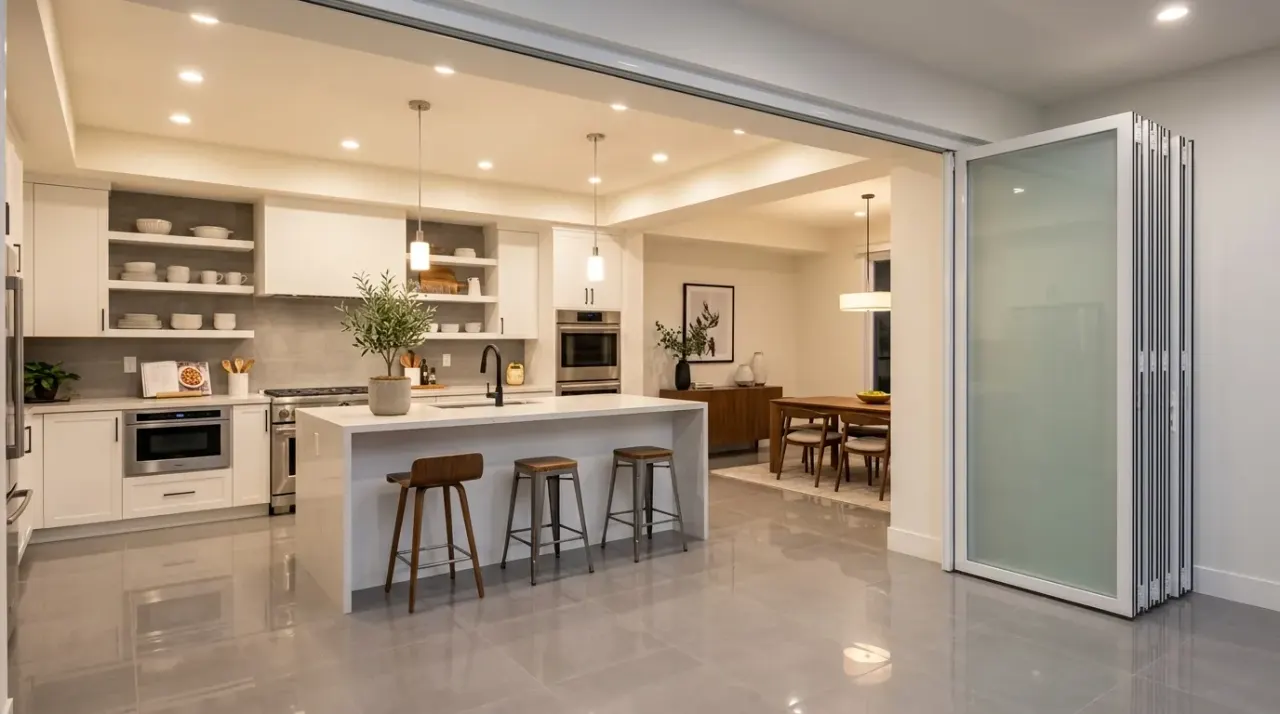

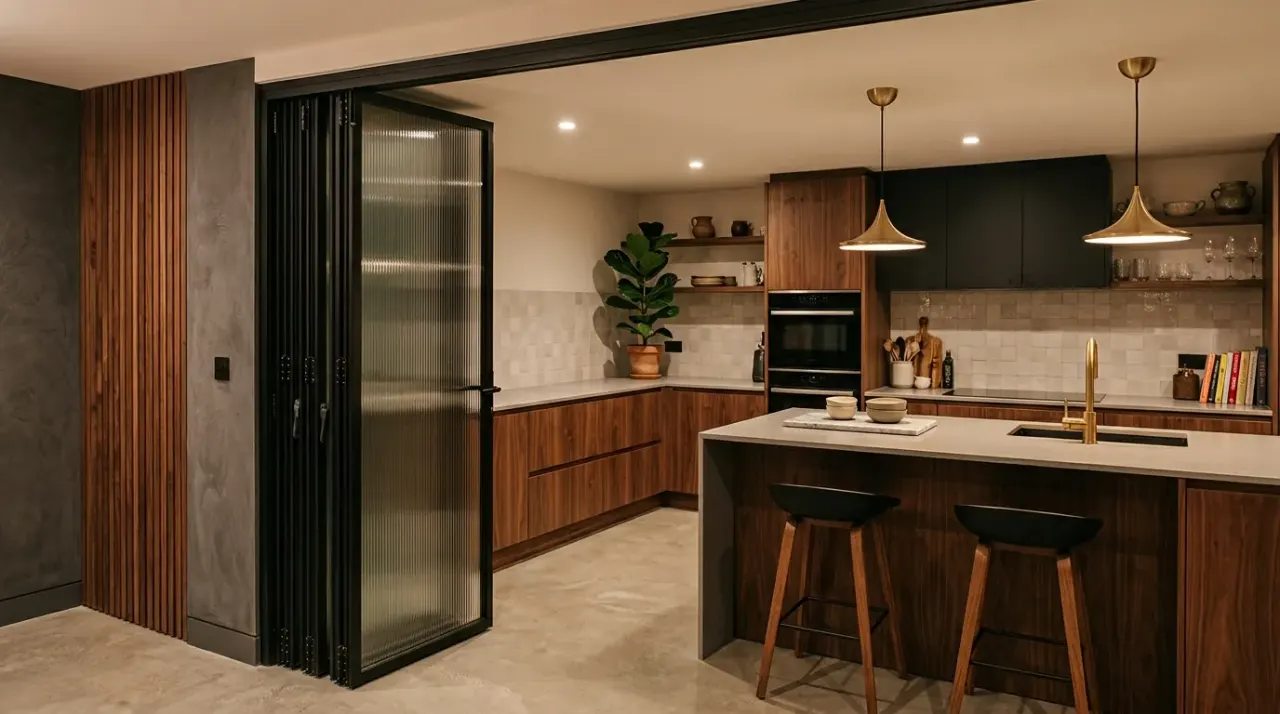

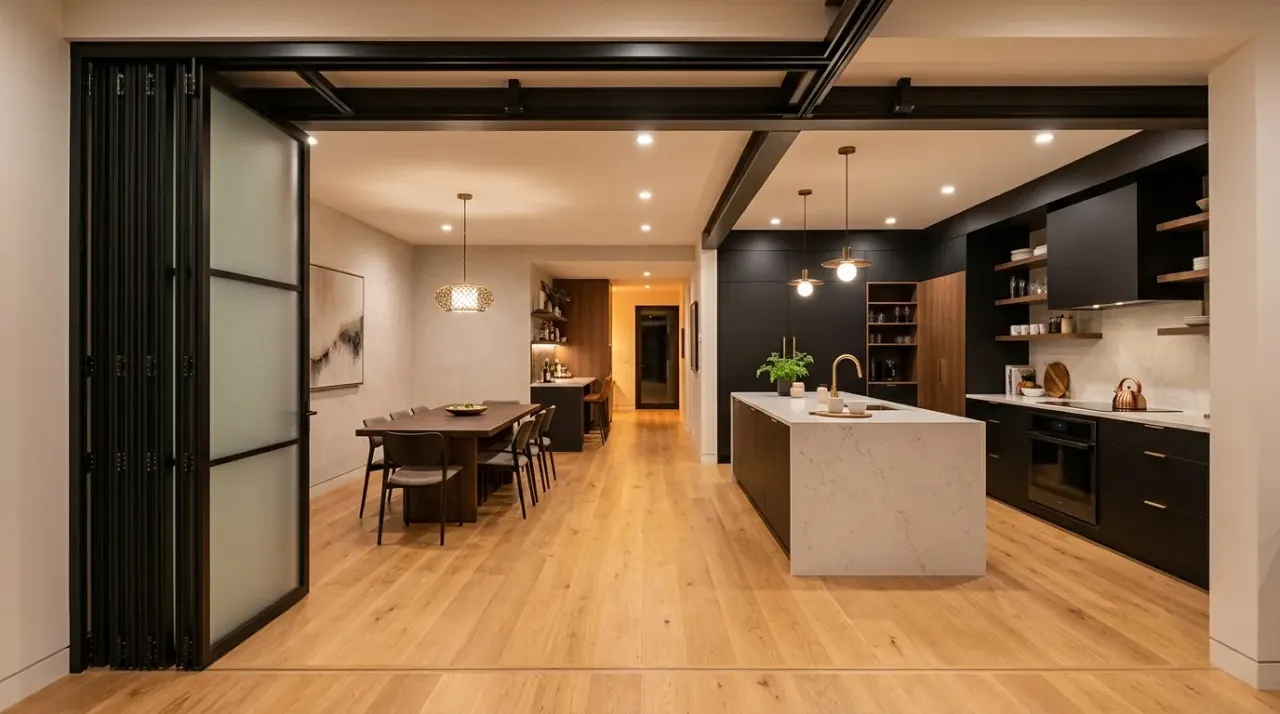

Кухня-гостиная — самый частый сценарий: гармошка полностью открывает проём между зонами, когда нужно объединить пространство для приготовления пищи и общения с гостями, и так же полностью закрывает его, когда нужно изолировать запахи и шум готовки. В отличие от раздвижной двери купе, здесь нет полотна, перекрывающего часть проёма даже в открытом положении.

Выход на террасу или веранду — второй по популярности запрос: широкая гармошка из 5–7 остеклённых секций способна раскрыть проём шириной 3–4 м почти полностью, стирая границу между домом и улицей летом. Такое решение особенно востребовано в домах с террасой у бассейна или в загородных ресторанах с летней верандой.

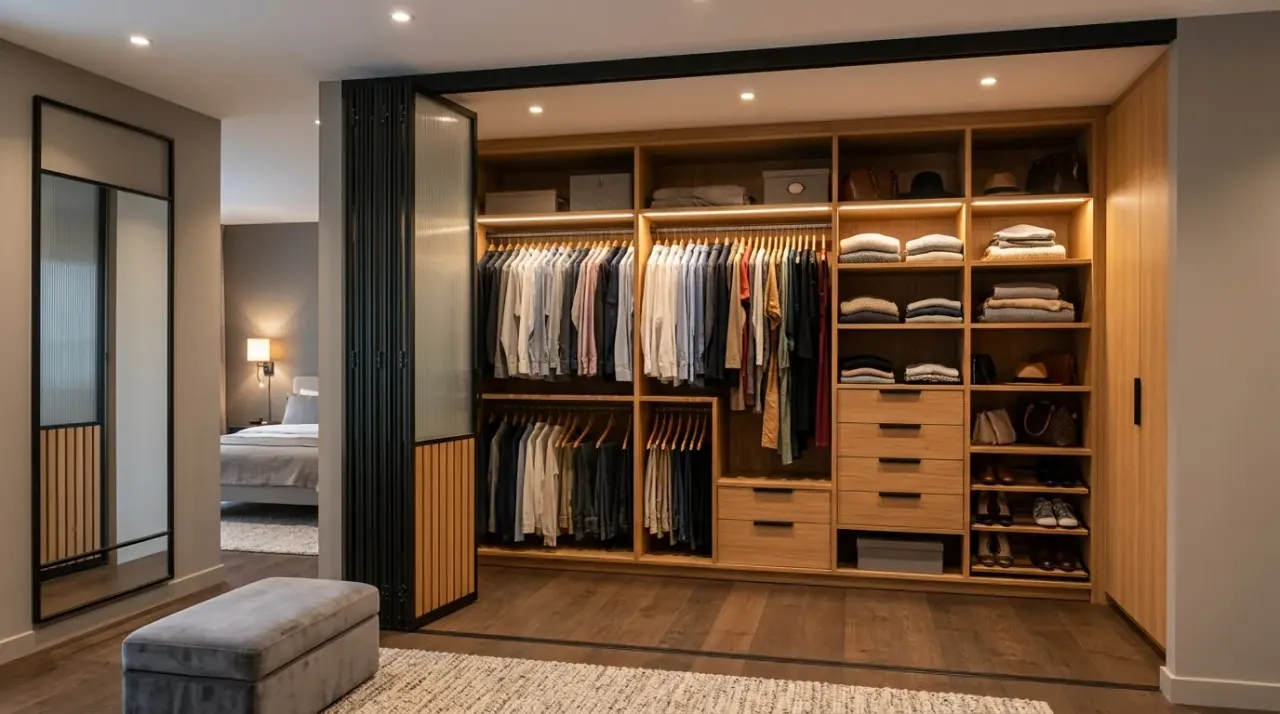

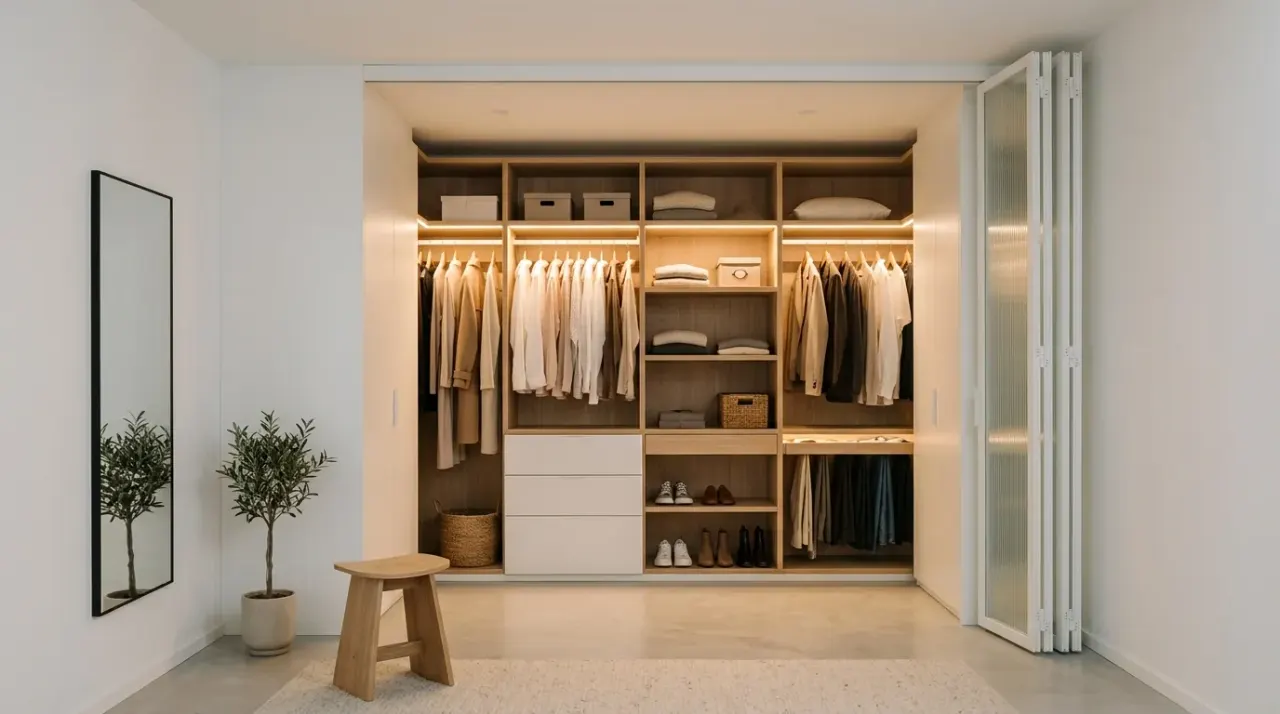

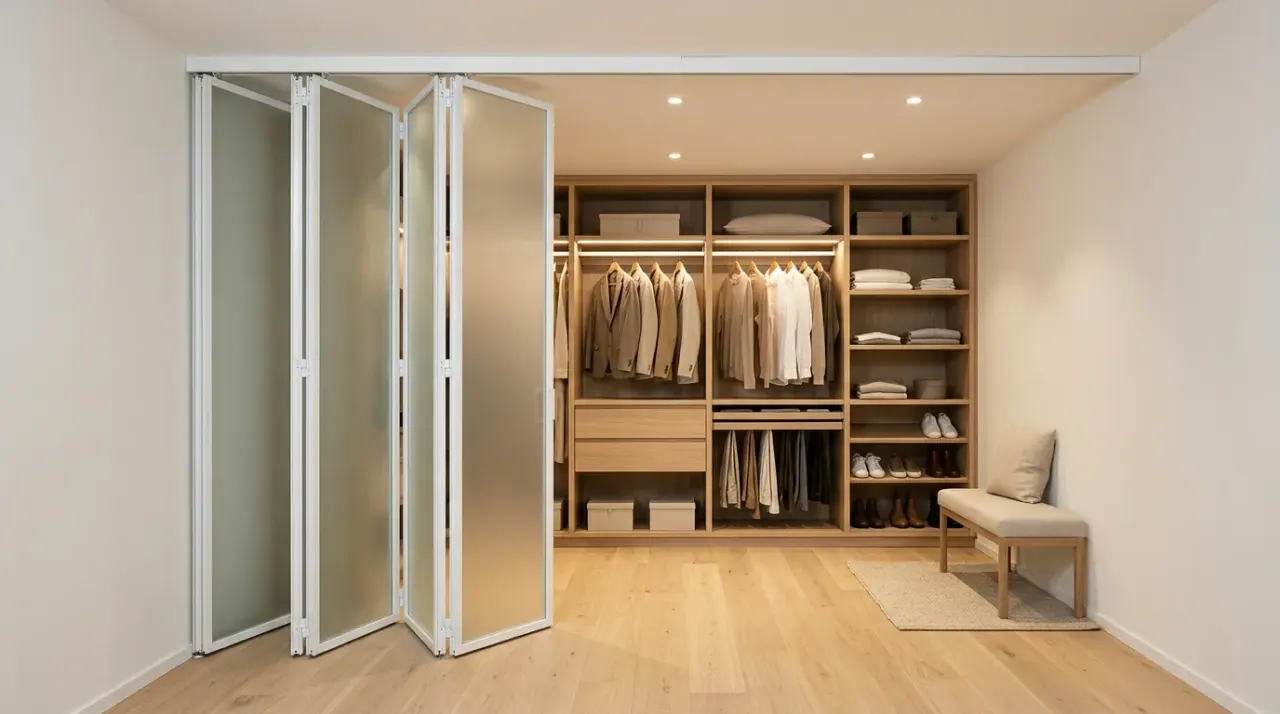

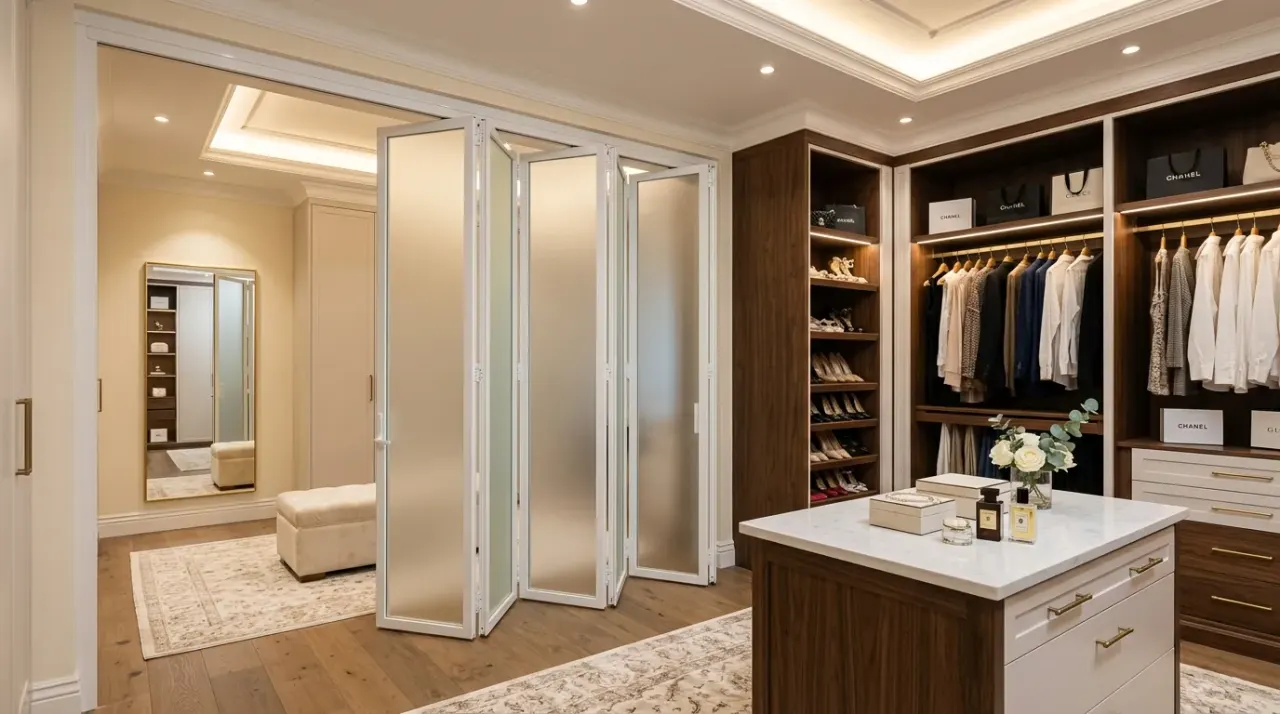

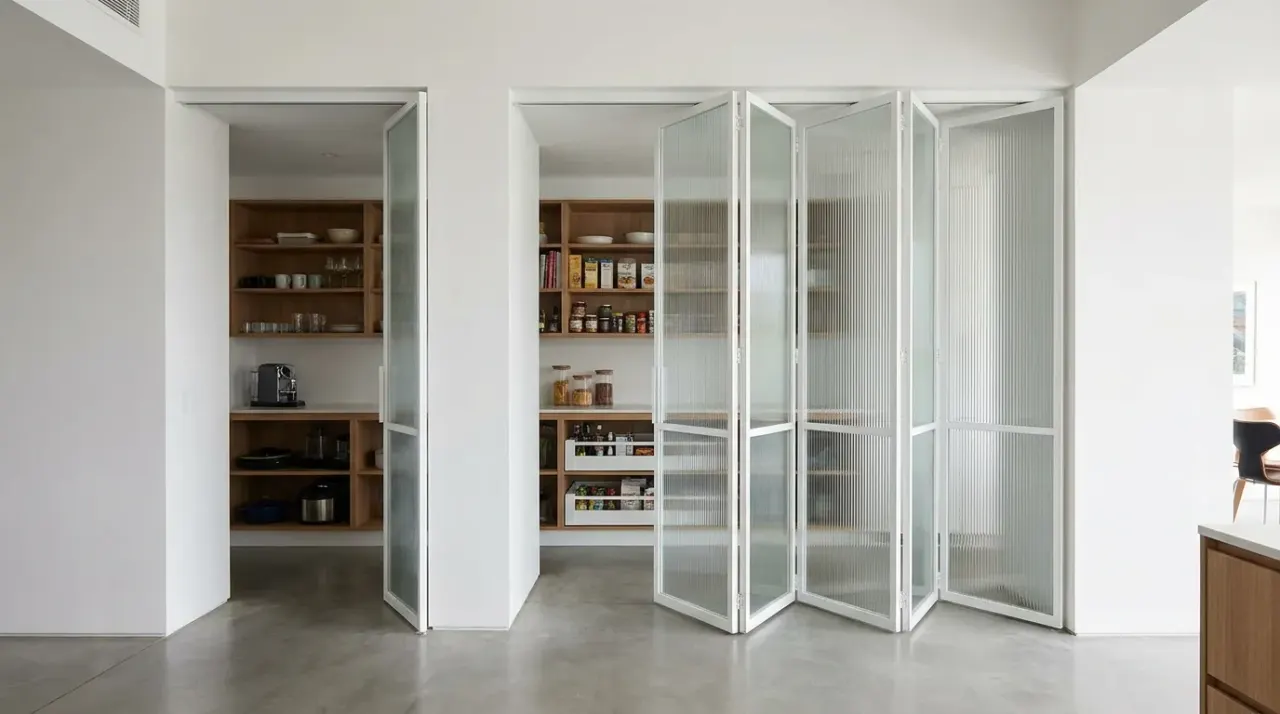

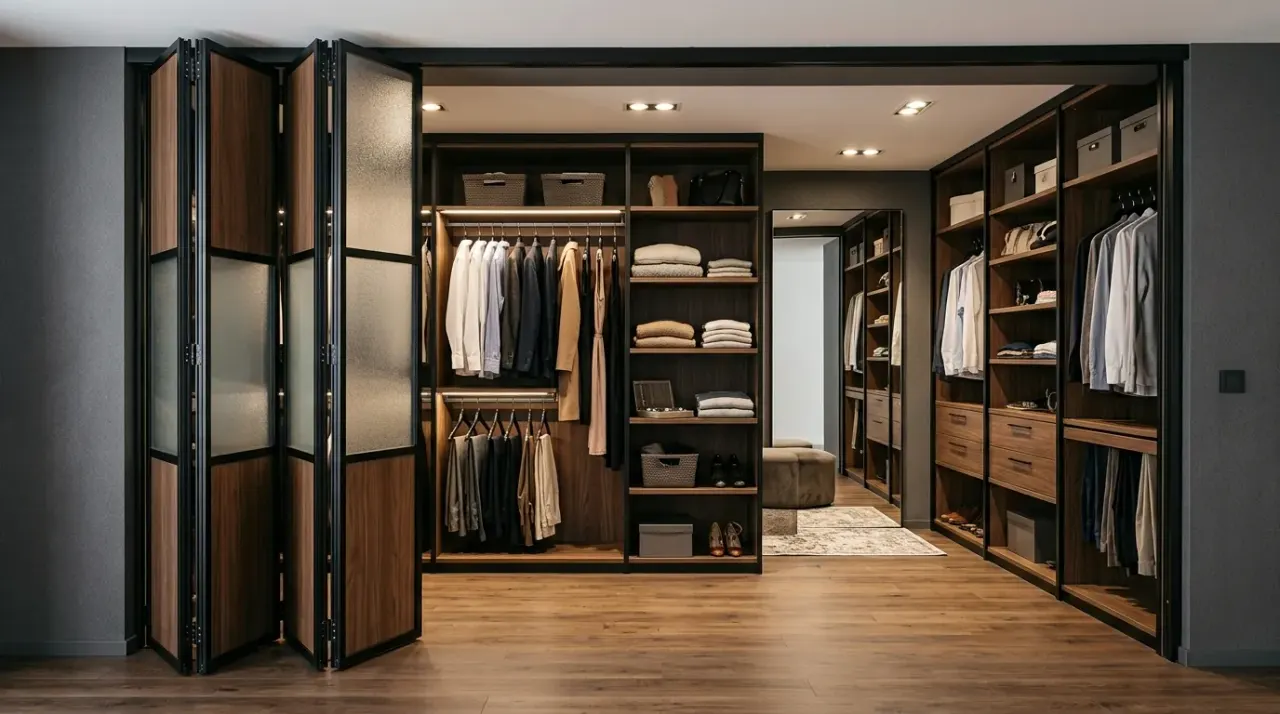

Гардеробные и кладовые выигрывают от компактности складной схемы: дверь не требует места для распашного открывания и не съедает половину проёма, как купе. Офисные переговорные и мобильные разделители пространства также используют подвесные гармошки — конструкция быстро трансформирует одно большое помещение в два меньших без капитального ремонта.

• Кухня-гостиная — полное открытие проёма для зонирования;
• Терраса и веранда — панорамный выход шириной до 4 м;
• Гардеробная и кладовая — экономия места без распашного радиуса;
• Переговорная и опен-спейс — быстрое зонирование помещения.

Фурнитура, доводчик и износостойкость

Ресурс роликовой каретки — ключевой параметр долговечности подвесной двери: качественные ролики с шарикоподшипником выдерживают от 50 000 до 100 000 циклов открывания-закрывания, что при ежедневном использовании соответствует 15–20 годам службы. Дешёвые пластиковые ролики без подшипника изнашиваются за 2–3 года интенсивной эксплуатации и начинают скрипеть и заедать.

Доводчик для подвесной гармошки — специализированный механизм, встроенный в рельс или в крайнюю каретку: он обеспечивает плавное складывание последних 10–15 см хода без хлопка. Для широких многосекционных дверей доводчик особенно важен, поскольку инерция массы нескольких створок иначе создаёт неприятный удар в конце хода.

Ручки для подвесных гармошек обычно встроенные, заподлицо с полотном, либо небольшие потайные — выступающая фурнитура мешала бы компактному складыванию секций. Замок в межкомнатных гармошках, как правило, не предусмотрен либо ограничен магнитной защёлкой; для наружного применения используют врезной замок в крайнюю створку, которая фиксируется к коробке.

Стопор в открытом положении — узел, фиксирующий сложенный пакет секций у откоса, чтобы он не расходился обратно от случайного толчка или сквозняка. Для широких многосекционных дверей стопор особенно важен: пакет из 6–7 секций имеет заметный собственный вес и без фиксации может самопроизвольно немного разъезжаться, что выглядит неаккуратно и создаёт риск защемления пальцев между секциями.

Звукоизоляция и энергоэффективность подвесной гармошки

Складная дверь по определению не может дать такую же герметичность, как цельная распашная или раздвижная конструкция: многочисленные вертикальные стыки между секциями — слабое место с точки зрения и тепла, и звука. Индекс звукоизоляции стандартной гармошки со стеклянным заполнением обычно составляет 22–26 дБ, что заметно ниже, чем у сплошной перегородки той же толщины.

Для повышения звукоизоляции применяют уплотнительные щётки или EPDM-профиль по вертикальным кромкам каждой секции, компенсирующие зазор в местах шарнирного соединения. Это поднимает показатель до 27–30 дБ, чего обычно достаточно для зонирования кухни-гостиной, но недостаточно для полноценной звукоизоляции спальни от шумного соседнего помещения.

Теплоизоляция подвесной гармошки для внутреннего применения обычно не критична, поскольку дверь разделяет отапливаемые помещения. Для наружного применения (выход на веранду) точки продувания концентрируются именно в стыках между секциями, поэтому качество уплотнения там играет решающую роль в общей теплоизоляции проёма.

Полукруглые, радиусные и нестандартные варианты

Помимо стандартных прямых проёмов, подвесные складные двери изготавливают для нестандартной геометрии: арочные и полукруглые проёмы, эркеры, углы помещений. В таких случаях верхний рельс гнётся под нужный радиус на производстве, а ширина каждой створки рассчитывается индивидуально, чтобы пакет секций складывался без перехлёста.

Радиусные гармошки требуют более точного расчёта: чем меньше радиус изгиба, тем уже должны быть отдельные секции, иначе они не смогут повернуться относительно друг друга при складывании. Обычно для радиусных проёмов ширину секции уменьшают до 300–400 мм против стандартных 400–600 мм на прямых участках.

Ещё один нестандартный формат — угловая гармошка, соединяющая два перпендикулярных проёма в одну систему открывания: такое решение встречается в эркерных зонах и панорамных верандах загородных домов. Проектирование подобных конструкций всегда начинается с точного замера на объекте, поскольку типовых решений для радиусной геометрии не существует.

Мансардные проёмы с наклонным потолком — ещё один нестандартный случай: рельс в таких помещениях крепится не горизонтально, а с учётом уклона кровли, что требует индивидуального расчёта крепления кареток и угла складывания секций. Такие проекты всегда начинаются с выездного замера, поскольку типовая геометрия здесь неприменима.

Замер, изготовление и монтаж

Работа начинается с замера: инженер «Стеклофорт» выезжает на объект, проверяет геометрию проёма, определяет тип потолка и возможность крепления рельса, рассчитывает число и ширину секций под конкретную ширину проёма. Для проёмов с натяжным или подвесным потолком заранее продумывают усиленную закладную для крепления рельса.

Производство занимает 5–7 рабочих дней: раскрой профиля, изготовление или подбор заполнения секций, сборка рельса, монтаж роликовых кареток и рояльных петель, контрольная сборка всей гармошки в цехе перед отправкой на объект. Такая предварительная сборка исключает проблемы с точностью хода после установки.

Монтаж занимает 2–4 часа для стандартного проёма: крепление рельса к потолку, установка нижнего стабилизатора, навеска секций, регулировка хода и доводчика. После монтажа бригада проверяет плавность складывания по всей длине хода, отсутствие перекосов и заеданий, устанавливает финишные наличники. Гарантия по договору — до 7 лет.

• Замер, расчёт числа и ширины секций на месте;
• Изготовление — 5–7 рабочих дней, контрольная сборка в цехе;
• Монтаж — 2–4 часа, включая регулировку хода и доводчика;
• Гарантия — до 7 лет на конструкцию, рельс и роликовые каретки.

Уход, регулировка и типичные ошибки

Уход за подвесной складной дверью сводится к регулярной очистке рельса от пыли: скопление грязи в направляющей — главная причина заедания роликов. Раз в 6–12 месяцев ролики смазывают силиконовой смазкой, не маслом — масло собирает пыль и ускоряет загрязнение механизма. Рояльные петли между секциями протирают сухой тканью и при необходимости смазывают машинным маслом.

Частая ошибка при заказе — недооценка нагрузки на потолочное перекрытие: тяжёлое остеклённое полотно требует надёжной закладной в потолке, а не крепления в гипсокартон без усиления. Вторая ошибка — слишком широкие секции для радиусных проёмов: они физически не могут корректно сложиться при повороте относительно друг друга.

Третья ошибка — экономия на роликовых каретках: дешёвые ролики без подшипника выходят из строя за пару лет интенсивного использования, и замена механизма обходится дороже, чем изначально заказать качественную фурнитуру. Четвёртая — отсутствие доводчика на широких многосекционных дверях, из-за чего складывание сопровождается неприятным ударом в конце хода.

Пятая ошибка — расчёт числа секций без учёта итоговой ширины сложенного пакета у откоса: слишком много узких секций дают компактное складывание, но увеличивают число стыков и петель, снижая герметичность и повышая стоимость. Оптимальное число секций всегда рассчитывается индивидуально под конкретную ширину проёма и требования к теплоизоляции.

• Очищайте рельс от пыли не реже раза в 6 месяцев;
• Используйте только силиконовую смазку для роликов, не масло;
• Проверяйте закладную в потолке для тяжёлых остеклённых полотен;
• Не экономьте на роликовых каретках — это самый нагруженный узел.

Из чего складывается цена

Базовая цена подвесной складной двери в «Стеклофорт» — от 3300 ₽ за м². В неё входит алюминиевый или ПВХ-профиль, стандартные роликовые каретки, филёнчатое или базовое заполнение и монтаж. Гармошка со стеклом и доводчиком обходится дороже — обычно 4500–7000 ₽/м², в зависимости от толщины стекла и числа секций.

На стоимость влияют пять факторов: ширина проёма и число секций (чем больше секций, тем выше цена за счёт увеличения числа кареток и петель), тип заполнения (глухая панель, стекло, зеркало), наличие доводчика, радиусная или прямая геометрия проёма и класс роликового механизма. Радиусные конструкции требуют индивидуального расчёта и стоят заметно дороже прямых аналогов.

Мы фиксируем итоговую сумму в договоре после замера — без доплат по факту на объекте. В смету входят материалы, доставка, монтаж и вывоз упаковки. Предварительный расчёт по ширине проёма и фотографии можно получить дистанционно на info@steklofort.ru.
