Производство маятниковых дверей

Что такое маятниковая дверь и чем она отличается от обычной

Маятниковая дверь навешена на специальную петлю или напольный доводчик, которые позволяют полотну распахиваться в обе стороны от плоскости проёма и после толчка самостоятельно возвращаться в закрытое положение. В отличие от обычной распашной двери, здесь нет фиксированной стороны открывания и, как правило, нет ручки — полотно толкают рукой, тележкой или ногой, и это ключевое отличие определяет всю конструкцию.

Главная область применения — проходные зоны, где руки заняты: кухни ресторанов и столовых, склады, цеха, лаборатории, больничные коридоры. Дверь не нужно придерживать, не нужно нажимать на ручку — толчка достаточно, чтобы пройти с подносом, тележкой или коробкой в руках, а доводчик закроет полотно за человеком, не оставляя проём открытым.

«Стеклофорт» производит маятниковые двери на собственной площадке в Москве: от расчёта нагрузки на доводчик до финальной сборки полотна. Ниже — разбор конструкции, материалов, этапов производства и типичных сценариев применения таких дверей.

Конструкция: полотно, петля и доводчик

Сердце маятниковой двери — не полотно, а узел вращения. Есть два подхода: напольный доводчик, встроенный в пол под полотном, и потолочная петля с пружинным механизмом сверху. Напольный доводчик рассчитан на массу полотна до 80–120 кг и позволяет регулировать усилие закрывания и скорость хода в последней трети траектории — это важно, чтобы дверь не хлопала и не травмировала того, кто идёт следом.

Полотно собирают из алюминиевого или стального каркаса с двусторонней обшивкой: HPL-пластик, нержавеющая сталь или ударопрочный поликарбонат — материал выбирают исходя из среды эксплуатации. Для пищевых производств и кухонь обязательна нержавейка или пластик с гладкой, легко моющейся поверхностью без пор, где может скапливаться жир и бактерии.

Смотровое окно — почти обязательный элемент: без него столкновение с человеком по другую сторону двери — вопрос времени. Окно делают из ударопрочного поликарбоната или закалённого стекла толщиной от 4 мм, часто на уровне глаз с обеих сторон и дополнительно ближе к полу для тележек.

• Напольный доводчик — нагрузка до 80–120 кг, регулировка скорости и усилия;
• Обшивка полотна — нержавеющая сталь, HPL-пластик или поликарбонат;
• Смотровое окно — поликарбонат или закалённое стекло от 4 мм;
• Защитные накладки по нижней кромке — от ударов тележками и поддонами.

Материалы и устойчивость к нагрузке

Маятниковая дверь испытывает нагрузку, которой не знает обычная распашная: сотни циклов открывания в смену, удары тележками, толчки локтем и плечом. Поэтому каркас полотна варят из стального профиля или собирают из усиленного алюминия толщиной стенки от 1,5 мм, а углы дополнительно укрепляют косынками. Ресурс качественного напольного доводчика — от 500 000 циклов, что при интенсивной эксплуатации кухни соответствует нескольким годам ежедневной работы.

Кромки полотна защищают резиновым или пластиковым бампером — он гасит удар и не даёт сколоться декоративному покрытию. Нижнюю треть двери в производственных и складских помещениях часто делают из нержавеющей стали или армированного пластика толщиной от 2 мм — именно эта зона принимает основной удар от тележек, поддонов и погрузчиков.

Для помещений с высокой влажностью — мясных и рыбных цехов, моечных — всю фурнитуру, включая доводчик и петли, изготавливают из нержавеющей стали или закрывают защитным кожухом, иначе конденсат и хлорсодержащие моющие средства быстро разрушают обычное покрытие.

Где применяют маятниковые двери

Кухни ресторанов, кафе и столовых — самый частый заказчик: маятниковая дверь разделяет зал и производственную зону, пропуская персонал с подносами без задержки. Здесь особенно важно смотровое окно с обеих сторон — оно предотвращает столкновения на пересечении потоков официантов и поваров, движущихся в противоположных направлениях.

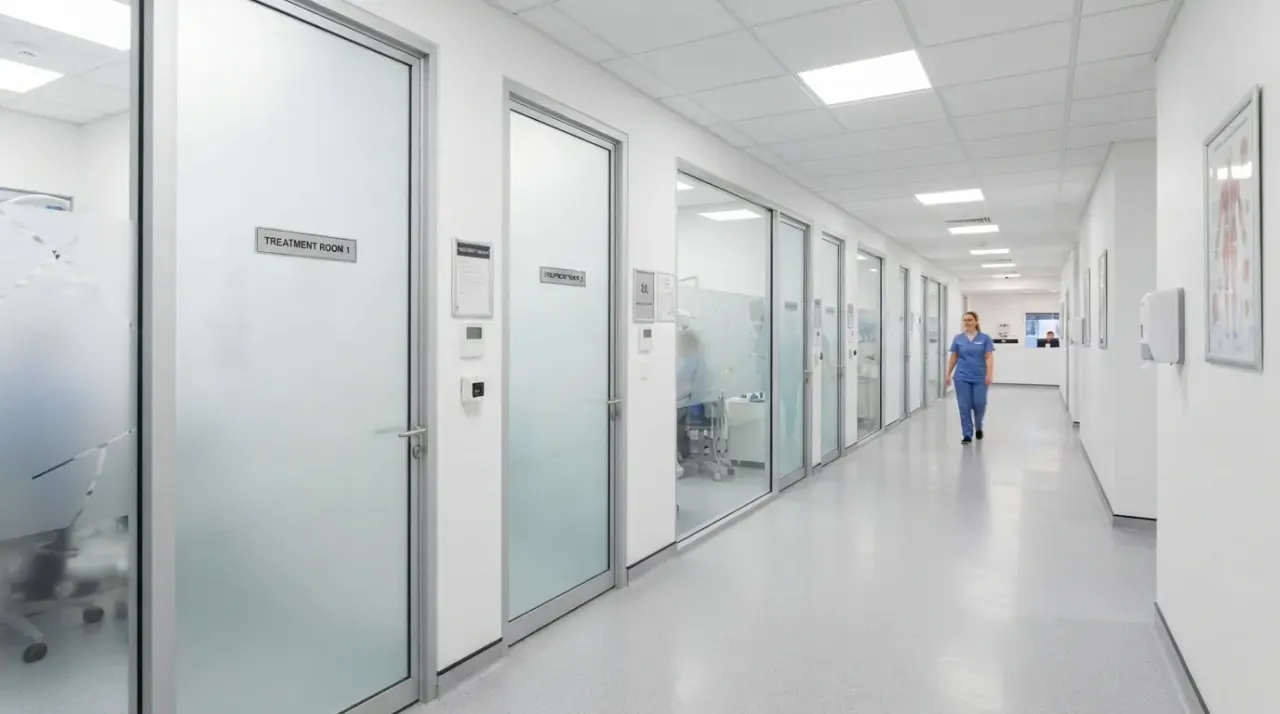

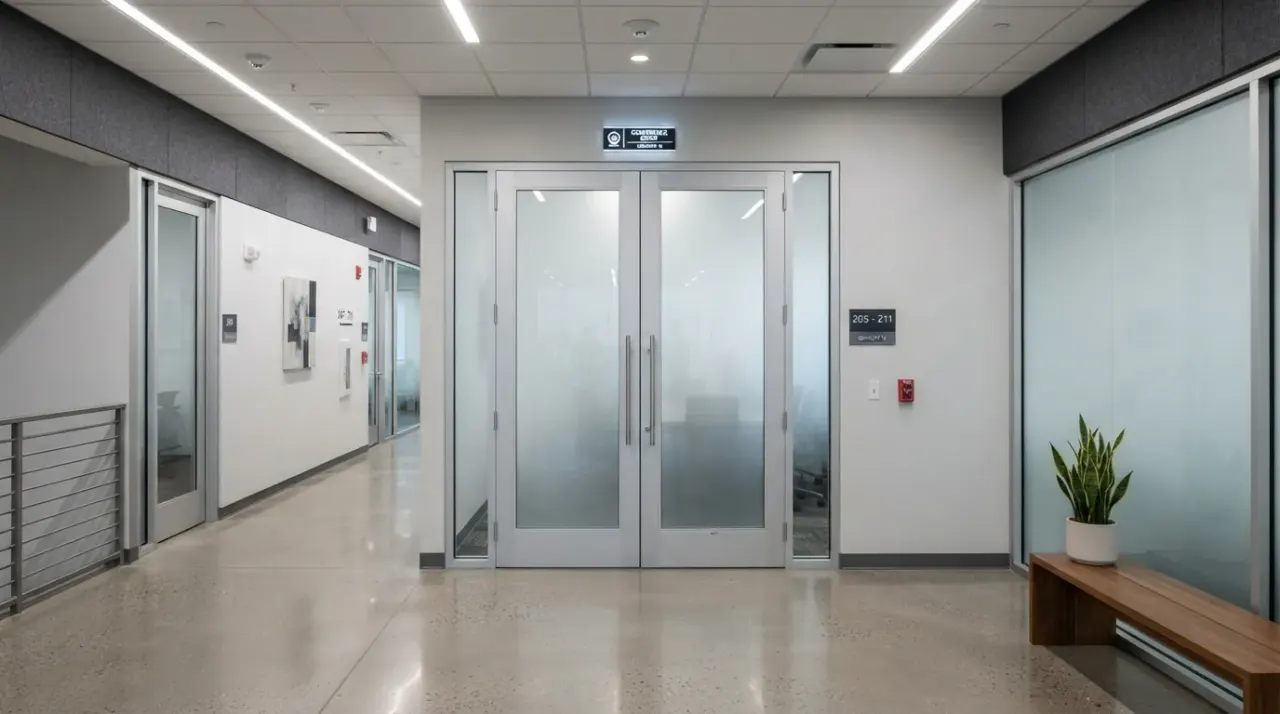

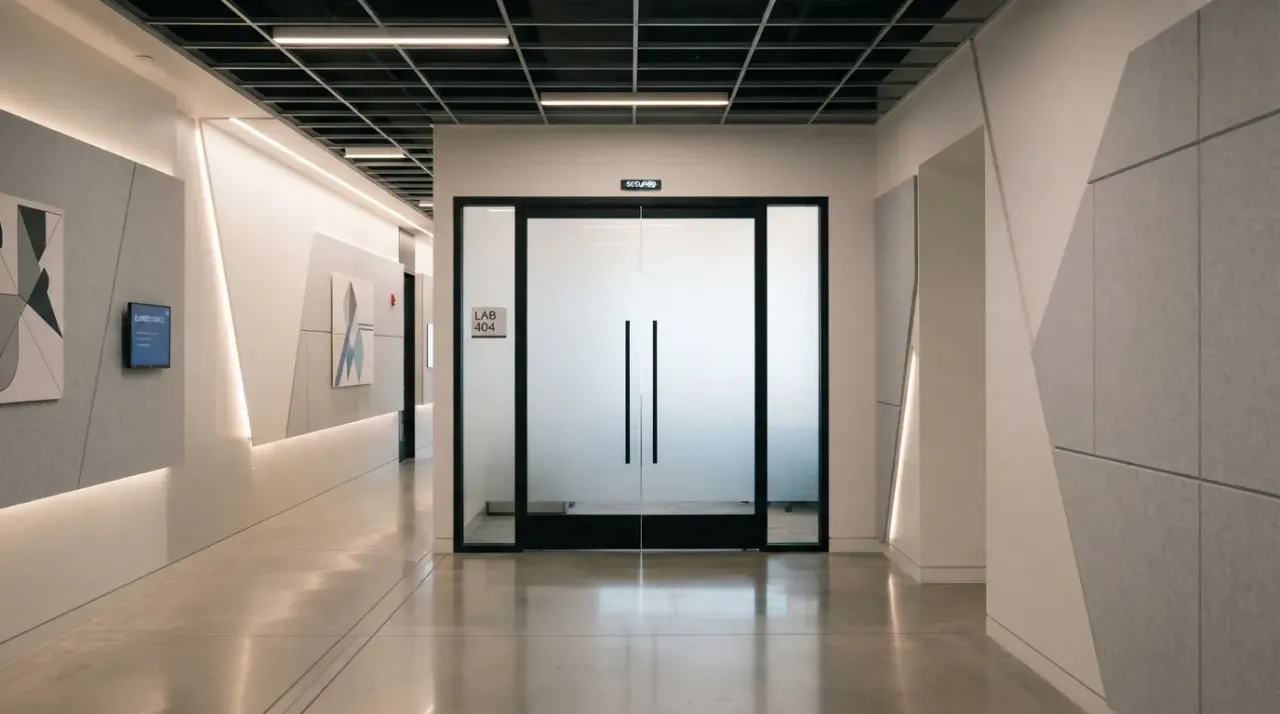

Склады и цеха используют более тяжёлые маятниковые двери с нижней защитной панелью из нержавейки или ударопрочного пластика — тут дверь регулярно проезжают тележками и штабелёрами. Больницы и лаборатории выбирают такие двери за возможность толкнуть полотно локтем или коляской, не касаясь ручки руками, что снижает контактное распространение инфекций.

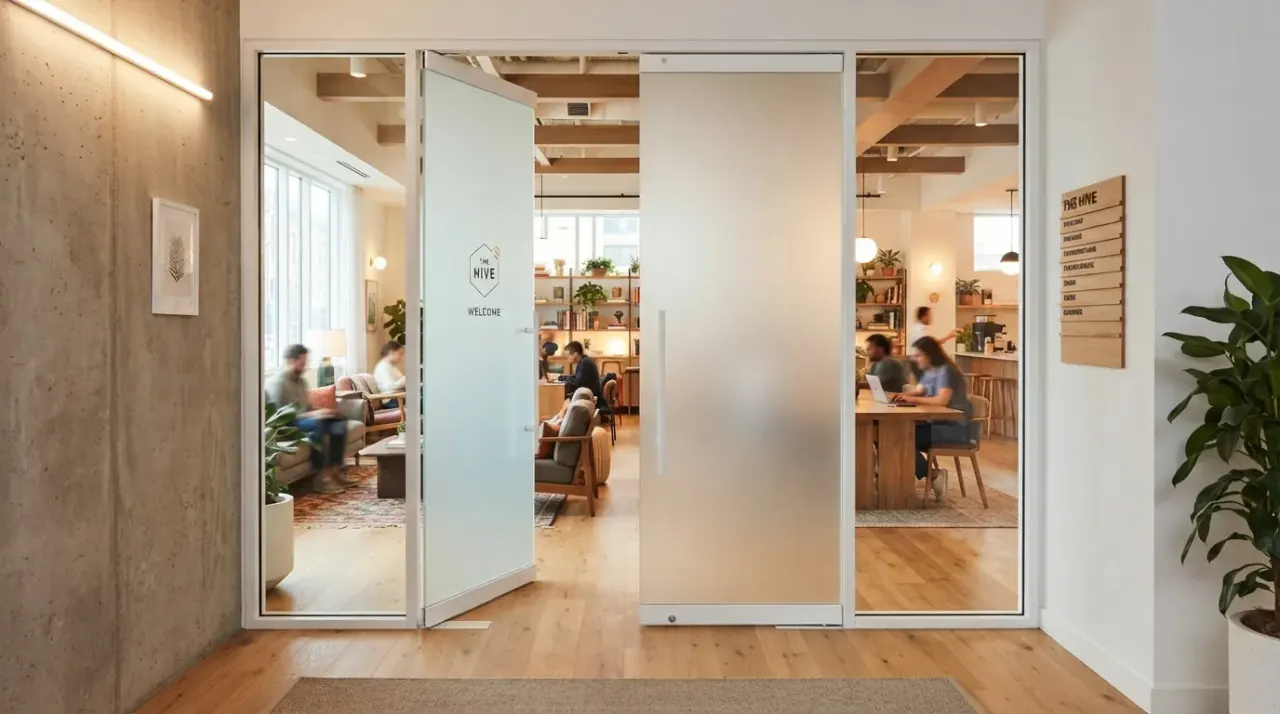

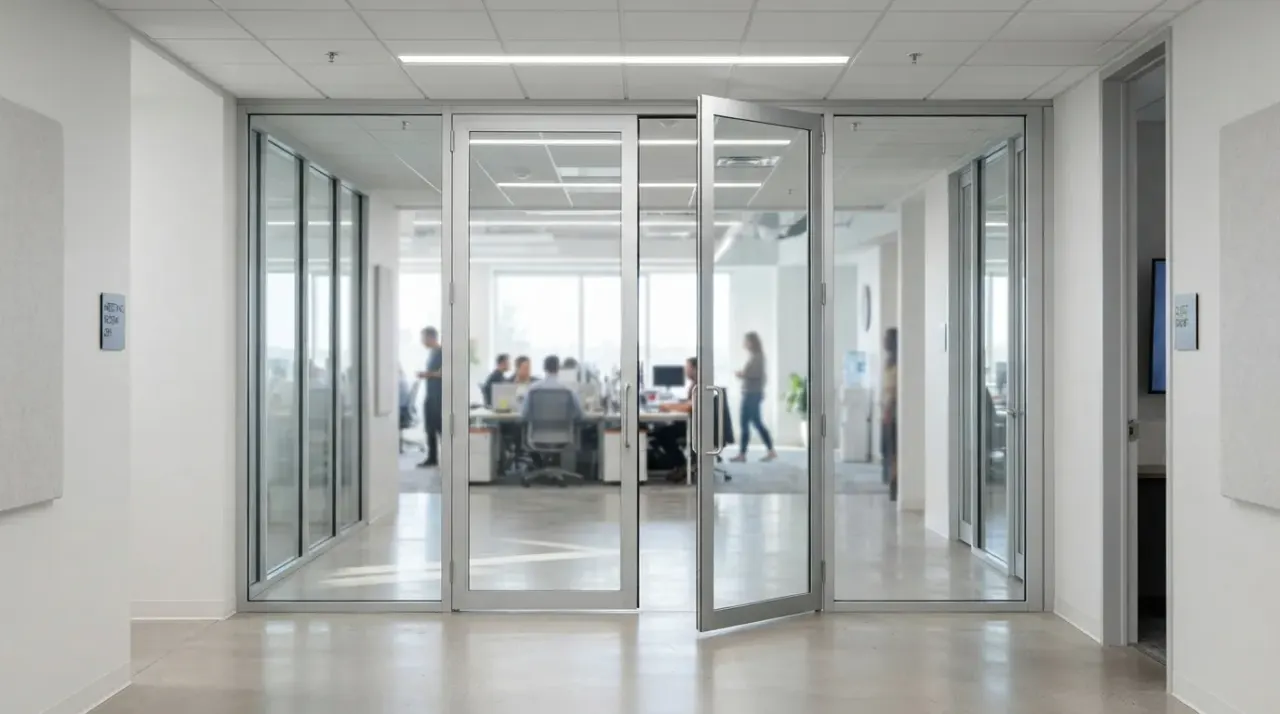

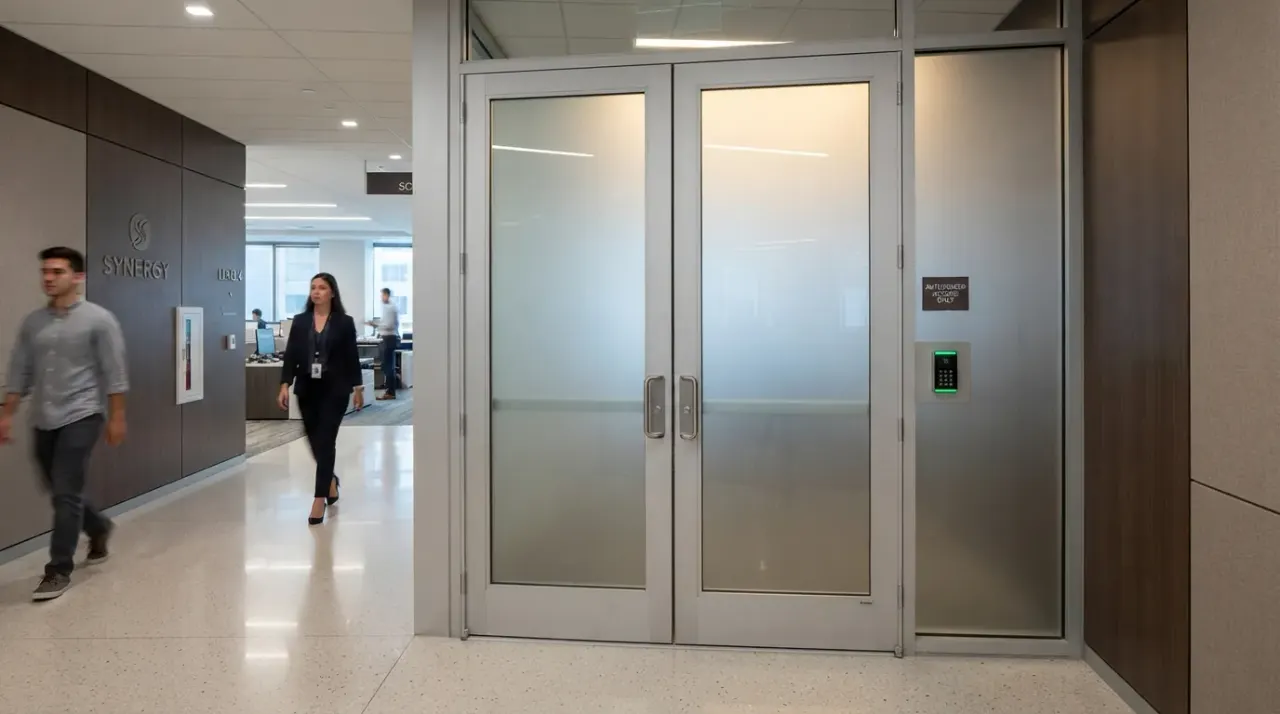

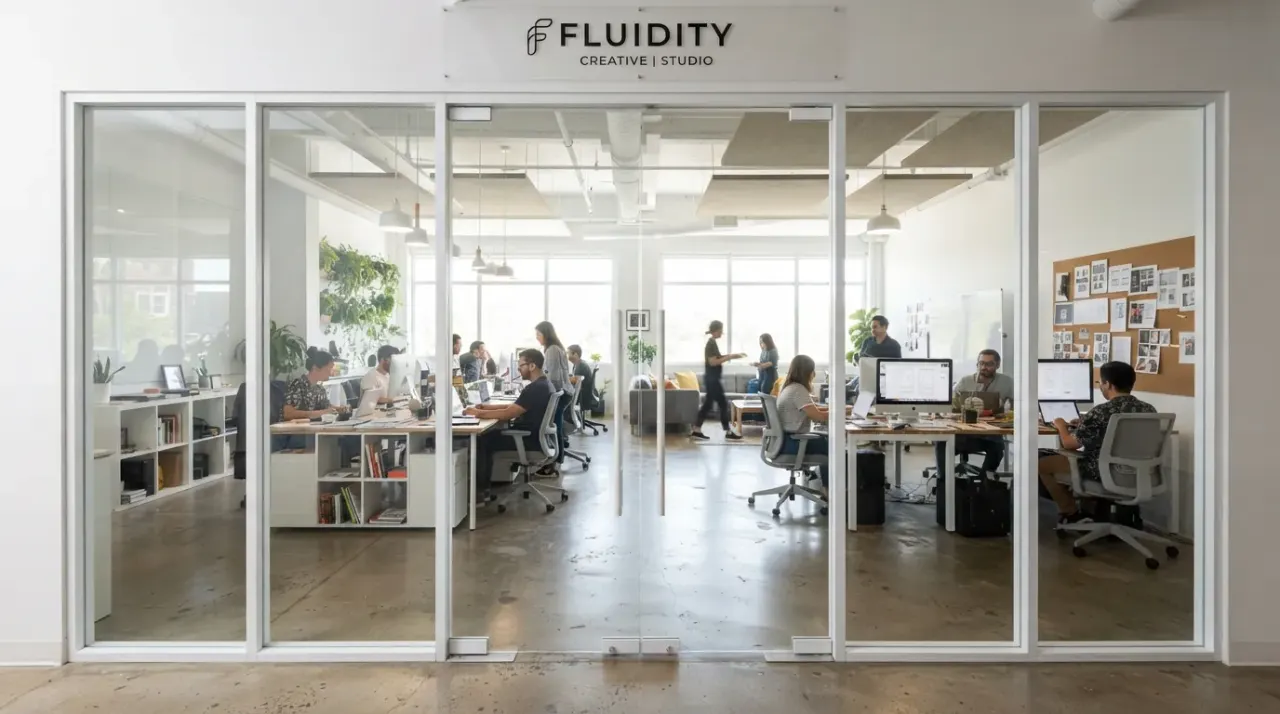

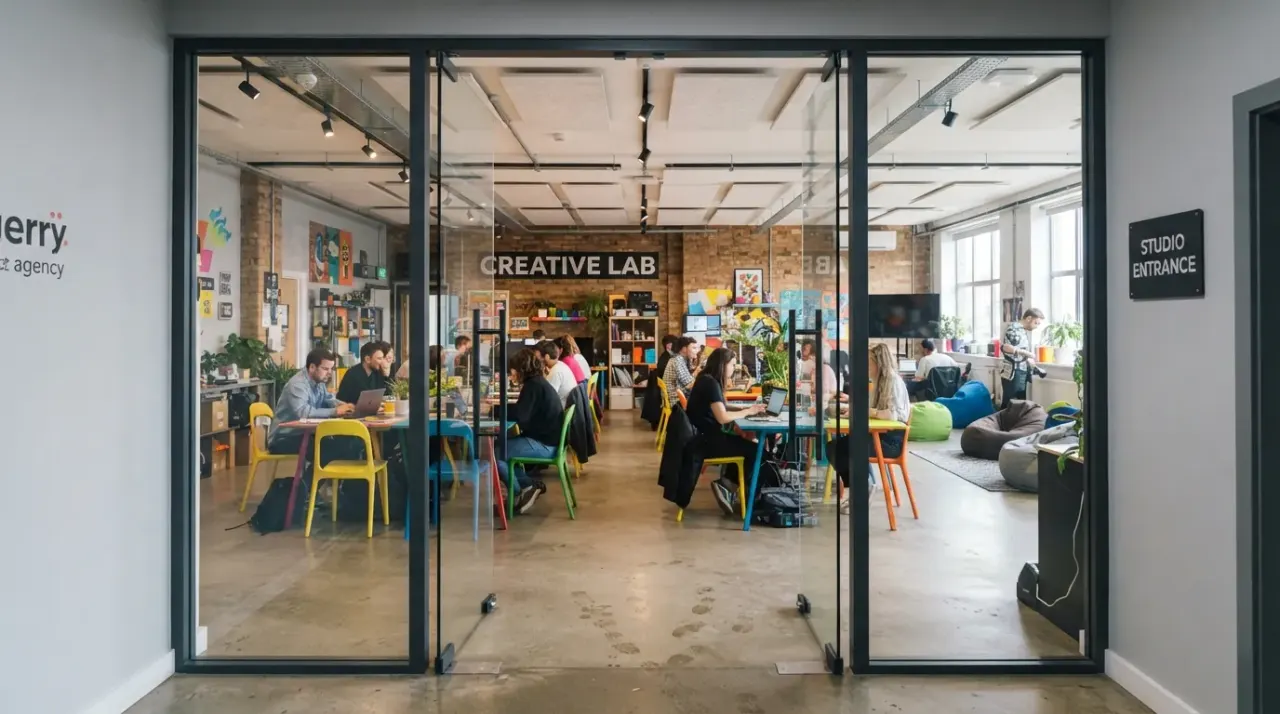

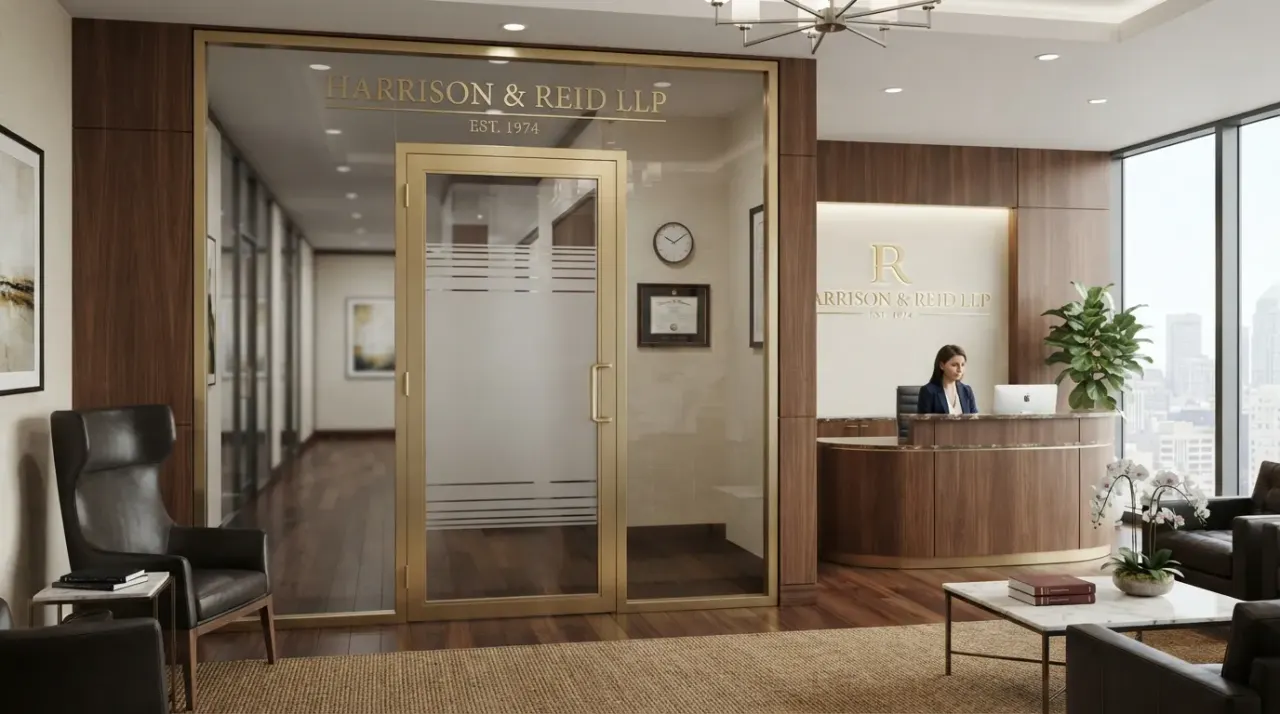

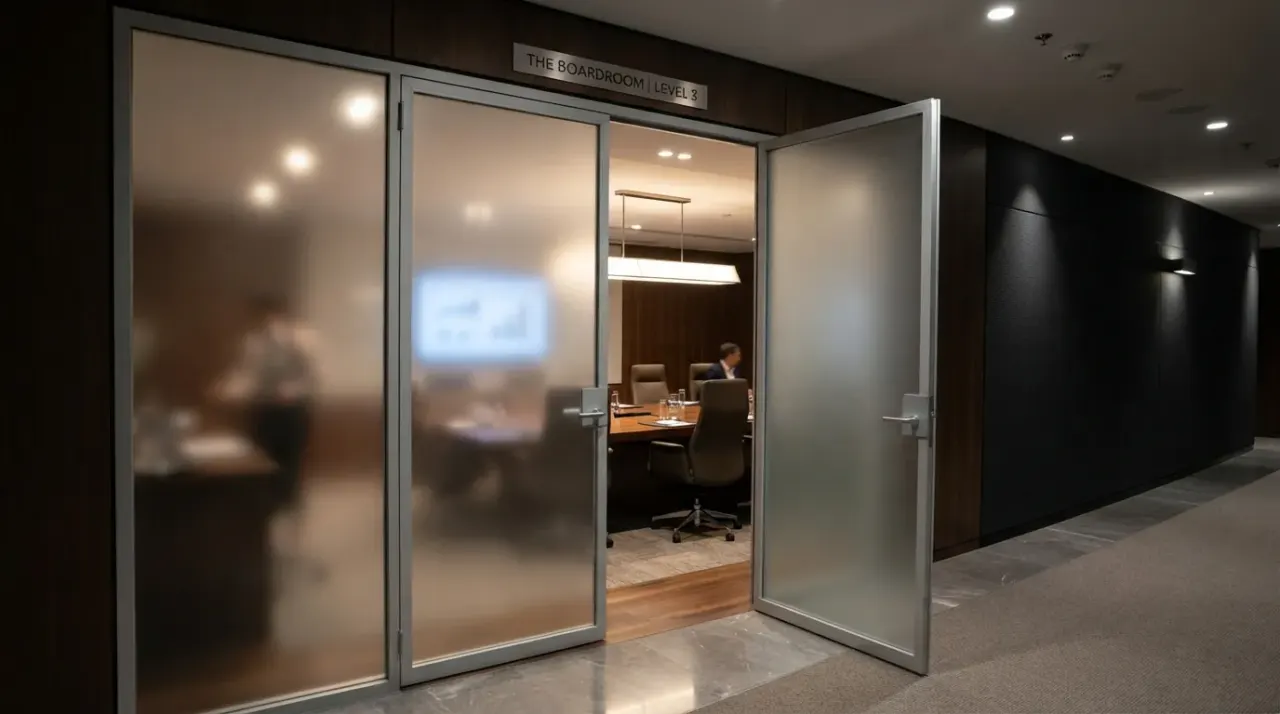

В офисных и общественных пространствах маятниковые двери ставят на входе в переговорные с высокой проходимостью или как разделитель между зонами открытого опен-спейса — здесь чаще выбирают лёгкую алюминиевую конструкцию со стеклом вместо сплошной обшивки, чтобы сохранить ощущение открытого пространства.

Этапы производства

Производство начинается с расчёта нагрузки: инженер определяет массу будущего полотна, интенсивность использования и подбирает класс доводчика — от лёгкого бытового до промышленного с усиленным пружинным механизмом. Дальше раскраивают профиль каркаса, сваривают углы, устанавливают закладные под доводчик и смотровое окно.

На следующем этапе полотно обшивают выбранным материалом — HPL-пластиком, нержавеющей сталью или ламинированной панелью — с двух сторон одновременно, чтобы избежать перекоса от неравномерного натяжения обшивки. Монтируют смотровое окно, устанавливают защитные бамперы по периметру и напольный доводчик, после чего полотно проходит цикл тестового открывания-закрывания не менее 50 раз для проверки плавности хода.

Финальная приёмка включает контроль зазоров по периметру (не более 3–4 мм для нормальной работы доводчика), проверку скорости закрывания и усилия, а также визуальный осмотр обшивки на предмет вмятин или сколов. Готовое изделие маркируют и упаковывают для доставки на объект — типовой срок изготовления составляет 5–7 рабочих дней.

Монтаж и настройка доводчика

Монтаж маятниковой двери начинается с установки напольного доводчика: его врезают в бетонную стяжку или готовят под него закладную ещё на этапе строительства, если проём проектируется заранее. Для отделочных работ на готовом полу используют накладной вариант с меньшей высотой корпуса, но и меньшим ресурсом.

После установки доводчика навешивают полотно и настраивают три параметра: усилие закрывания (створка должна закрываться уверенно, но не бить), скорость хода в последней трети траектории (доводка должна происходить плавно, без хлопка) и время задержки перед фиксацией в закрытом положении. Настройка занимает 20–40 минут и обязательно проверяется на реальных циклах открывания.

Финальный этап — установка защитных элементов: бамперов по нижней кромке, ограничителей хода, при необходимости — доводчика с фиксацией в открытом положении на 90° для проветривания или проезда крупногабаритных тележек. Весь монтаж типовой маятниковой двери занимает 2–4 часа.

Эксплуатация и обслуживание

Маятниковая дверь работает интенсивнее любой другой в здании, поэтому обслуживание нельзя откладывать. Раз в 3–6 месяцев проверяют усилие доводчика — оно ослабевает по мере износа пружинного механизма, и дверь начинает закрываться медленнее или, наоборот, слишком резко. Смотровое окно из поликарбоната протирают мягкой тканью без абразивов: жёсткие щётки оставляют царапины, через которые материал начинает мутнеть.

Обшивку из нержавеющей стали моют нейтральными моющими средствами, избегая хлорсодержащих составов на постоянной основе — они разрушают защитный пассивный слой металла. HPL-пластик неприхотлив к чистке, но не переносит длительный контакт с абразивными губками. Бамперы по нижней кромке — расходный элемент, их меняют по мере износа, обычно раз в 2–3 года при интенсивной эксплуатации.

Сервисное обслуживание «Стеклофорт» включает регулировку доводчика, проверку креплений и замену уплотнителей — заявку можно оставить на info@steklofort.ru. Регулярное обслуживание продлевает срок службы двери и предотвращает внезапный выход доводчика из строя в самый загруженный момент смены.

Маятниковая дверь или распашная: как выбрать

Главный критерий выбора — интенсивность прохода и то, заняты ли руки у людей, которые пользуются дверью. Если через проём в течение смены проходят десятки раз с подносами, тележками или коробками, маятниковая схема экономит секунды на каждом проходе, а за смену это выливается в заметную экономию времени персонала. Обычная распашная дверь с доводчиком в такой ситуации требует либо придерживать полотно рукой, либо каждый раз нажимать на ручку.

Если же дверь используется редко и в основном стоит закрытой — например, вход в архив или редко посещаемый технический кабинет, — маятниковая схема не даёт преимуществ и только добавляет стоимости из-за более сложного доводчика. В таких случаях разумнее обычная распашная дверь с обычным дверным доводчиком одностороннего действия.

Отдельный случай — двери с требованиями по приватности: маятниковая дверь без замка не подходит для помещений, которые должны запираться на ночь или во время отсутствия персонала. Здесь либо добавляют отдельный ночной замок поверх маятникового механизма, либо выбирают распашную схему с полноценной запирающей группой.

Типичные ошибки при заказе

Самая частая ошибка — заказ маятниковой двери без расчёта реальной массы полотна и интенсивности использования: бытовой доводчик, рассчитанный на редкое домашнее применение, быстро выходит из строя на кухне ресторана с сотнями циклов открывания в смену. Мы всегда уточняем сценарий эксплуатации на этапе консультации, чтобы подобрать доводчик нужного класса, а не самый дешёвый вариант из каталога.

Вторая ошибка — экономия на смотровом окне или его полное отсутствие: без возможности увидеть человека по другую сторону риск столкновения на кухне или складе с интенсивным движением — вопрос времени, а не вероятности. Третья ошибка — выбор материала обшивки без учёта среды: HPL-пластик в мясном цеху с постоянной влажностью и агрессивной химией моющих средств прослужит заметно меньше, чем нержавеющая сталь.

Четвёртая ошибка — установка двери без защитных бамперов по нижней кромке там, где регулярно проезжают тележки и поддоны: без защиты декоративное покрытие сбивается за несколько месяцев, и внешний вид двери портится задолго до истечения гарантийного срока на саму конструкцию.

Комплектация: смотровые окна, защитные панели, брендирование

Смотровое окно можно заказать в нескольких вариантах: круглое или прямоугольное, на уровне глаз взрослого человека или дополнительно опущенное ниже для детей и людей в инвалидных колясках, а для кухонь с интенсивным потоком тележек — с двумя окнами на разной высоте. Форма и размер окна согласуются на этапе проектирования исходя из конкретного сценария использования проёма.

Защитные панели по нижней кромке заказывают в разных материалах в зависимости от нагрузки: пластиковый бампер для лёгкого бытового использования, накладка из нержавеющей стали для складов и цехов с тележками, усиленный уголок из толстого металла для зон постоянного контакта с погрузочной техникой. Правильный выбор материала защитной панели продлевает срок службы декоративного покрытия обшивки в разы.

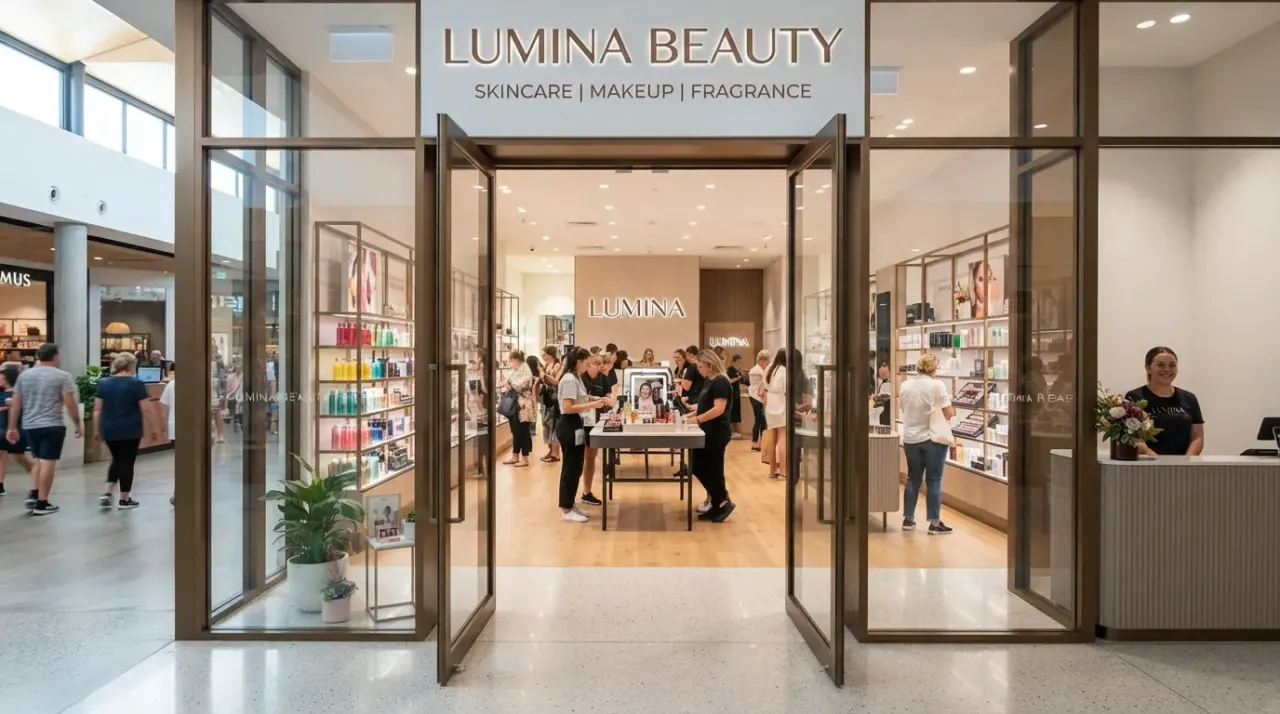

Для сетевых предприятий питания и торговых точек доступно брендирование маятниковой двери — нанесение логотипа или фирменных цветов на обшивку или смотровое окно, что делает дверь частью общего визуального стиля заведения, а не просто техническим элементом кухонной зоны.

Работа с проектными и сетевыми заказчиками

Сетевые предприятия питания часто заказывают маятниковые двери партиями — одинаковая конструкция для нескольких точек сети, где важна не только функциональность, но и единообразие внешнего вида между филиалами. В этом случае мы фиксируем спецификацию однажды и производим повторные заказы по уже утверждённому чертежу без повторного согласования каждой детали.

Для дизайн-проектов ресторанов и кафе маятниковую дверь нередко включают в общий альбом чертежей на этапе проектирования кухонной зоны — в этом случае мы работаем напрямую с архитектором или технологом общественного питания, уточняя габариты проёма и требования к материалу обшивки исходя из СанПиН для пищевых производств.

Крупные производственные и складские комплексы, где маятниковые двери ставятся на десятки внутренних проёмов, обычно проводят отдельный тендер на поставку — мы готовим коммерческое предложение с разбивкой по типам дверей и материалам обшивки, что упрощает сравнение с альтернативными подрядчиками на этапе выбора поставщика.

Из чего складывается цена

Стоимость маятниковой двери в «Стеклофорт» начинается от 3300 ₽ за м² — это базовая конструкция с HPL-обшивкой, смотровым окном и бытовым напольным доводчиком. Промышленный вариант с нержавеющей обшивкой, усиленной защитной панелью и доводчиком повышенного ресурса обходится в 6000–10 000 ₽/м², а двустворчатая маятниковая дверь для проезда крупногабаритных тележек считается отдельно.

На цену влияют материал обшивки (HPL дешевле нержавейки в 1,5–2 раза), класс доводчика (бытовой или промышленный с ресурсом от 1 млн циклов), размер смотрового окна и наличие защитных панелей по периметру. Двустворчатые конструкции и увеличенная ширина проёма также поднимают смету, поскольку требуют более мощного доводчика и усиленного каркаса.

Итоговую сумму фиксируем в договоре после замера — с учётом доставки, монтажа и настройки доводчика на объекте. Срок изготовления — 5–7 рабочих дней, гарантия — до 7 лет. Расчёт по вашим параметрам можно получить дистанционно, написав на info@steklofort.ru.

Для повторных заказов по уже утверждённому чертежу — например, при открытии нового филиала сети — срок изготовления и итоговая цена обычно предсказуемы точнее, чем при первом обращении, поскольку спецификация материалов и доводчика уже проверена на предыдущей поставке. Это также снижает риск получить дверь, которая по своим характеристикам заметно отличается от уже установленных в других точках сети, что важно для поддержания единого фирменного стиля и одинакового уровня качества обслуживания посетителей во всех филиалах компании.
