Противопожарные двери для медицинских учреждений

Зачем клинике противопожарная дверь

Больница относится к объектам с массовым пребыванием маломобильных людей, и эвакуация здесь идёт принципиально медленнее, чем в офисе. Пациента после операции нельзя попросить быстро спуститься по лестнице: его везут на каталке, а лежачих переносят. Время, за которое отделение покидает этаж, измеряется не минутами, а десятками минут, и всё это время огонь и дым обязаны оставаться в отсеке, где начался пожар.

Именно эту задачу решает противопожарная дверь. Она не тушит огонь — она удерживает его в границах помещения и не даёт продуктам горения выйти в коридор и на лестничную клетку. Статистика неумолима: подавляющее большинство погибших при пожарах гибнет не от пламени, а от отравления угарным газом, который распространяется по зданию за считаные минуты. Дверь с дымогазонепроницаемостью перекрывает этот путь.

Проектировщик расставляет такие двери по местам, где здание делится на пожарные отсеки: выходы на лестничные клетки, тамбур-шлюзы, лифтовые холлы, венткамеры, электрощитовые, склады с горючими материалами, архивы, серверные, помещения с медицинскими газами. В «Стеклофорт» противопожарные конструкции изготавливают на собственном производстве в Москве, цена начинается от 3200 ₽ за квадратный метр.

Пределы огнестойкости: что означают EI 30, EI 60, EI 90

Маркировка EI расшифровывается просто. Буква E (целостность) означает, что в полотне не образовались сквозные трещины и отверстия, через которые пламя и раскалённые газы прорвались бы в соседнее помещение. Буква I (теплоизолирующая способность) означает, что температура на необогреваемой стороне двери не поднялась выше предельных значений — иначе она сама подожжёт то, что стоит рядом с ней в коридоре. Цифра — это время в минутах, в течение которого оба условия выполняются при испытании по стандартному температурному режиму.

EI 30 — получасовой предел, самый распространённый в межкомнатных проёмах и коридорах административной части. EI 60 — час, применяется в тамбур-шлюзах, электрощитовых, венткамерах, складах и на границах пожарных отсеков. EI 90 — полтора часа, требуется в наиболее ответственных узлах: некоторых противопожарных стенах первого типа, серверных и специальных хранилищах. Конкретное значение для каждого проёма назначает проектировщик по разделу пожарной безопасности, а не поставщик двери.

Отдельно нормируется дымогазонепроницаемость — индекс S. Дверь EI 60 S не только держит огонь час, но и не пропускает дым: по контуру у неё стоит специальный уплотнитель, а притвор выполнен с перекрытием. В медицинском учреждении индекс S критичнее самой цифры огнестойкости, потому что дым убивает раньше, чем прогорает полотно. Требовать его нужно явно, в техническом задании.

• E — целостность полотна, I — теплоизолирующая способность, цифра — минуты;
• EI 30 — коридоры и административная часть;
• EI 60 — тамбур-шлюзы, щитовые, венткамеры, границы отсеков;
• EI 90 — ответственные узлы; индекс S — дымогазонепроницаемость, для клиники обязателен.

Как устроено противопожарное полотно

Основа — сварной каркас из холоднокатаной стали толщиной 1,2–1,5 миллиметра с рёбрами жёсткости. Полотно облицовано стальным листом 0,8–1,2 миллиметра с двух сторон, а внутренняя полость целиком заполнена негорючим материалом: минераловатными плитами на базальтовой основе плотностью 100–140 кг/м³ либо специальными огнестойкими плитами. Никакого пенопласта, пенополиуретана и сотового картона — они горят и выделяют токсичные продукты.

Ключевой элемент — терморасширяющаяся лента, уложенная в паз по периметру полотна или коробки. В обычных условиях это неприметная полоска толщиной 1,5–2 миллиметра. При нагреве выше 150–200 °C она увеличивается в объёме в 10–40 раз, вспенивается и наглухо перекрывает зазор между створкой и коробкой, отсекая путь пламени и дыму. Именно эта лента, а не толщина стали, обеспечивает большую часть заявленного предела.

По контуру дополнительно ставят дымогазонепроницаемый уплотнитель — эластичный профиль, который работает в холодном состоянии и перекрывает щели ещё до того, как лента начнёт расширяться. Притвор выполняется с перекрытием, а не встык, чтобы не было прямого просвета. Порог либо противопожарный с уплотнением, либо оснащается автоматическим опускающимся уплотнением, срабатывающим при закрывании створки.

Остекление и смотровые окна

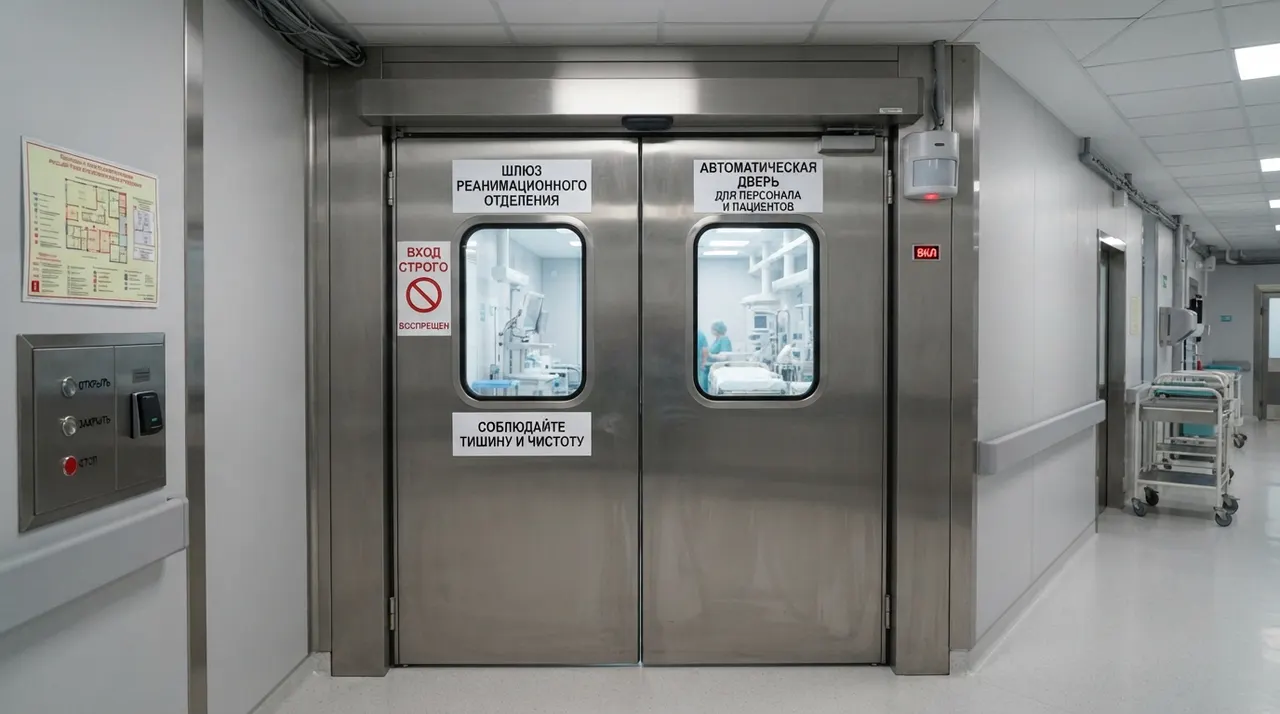

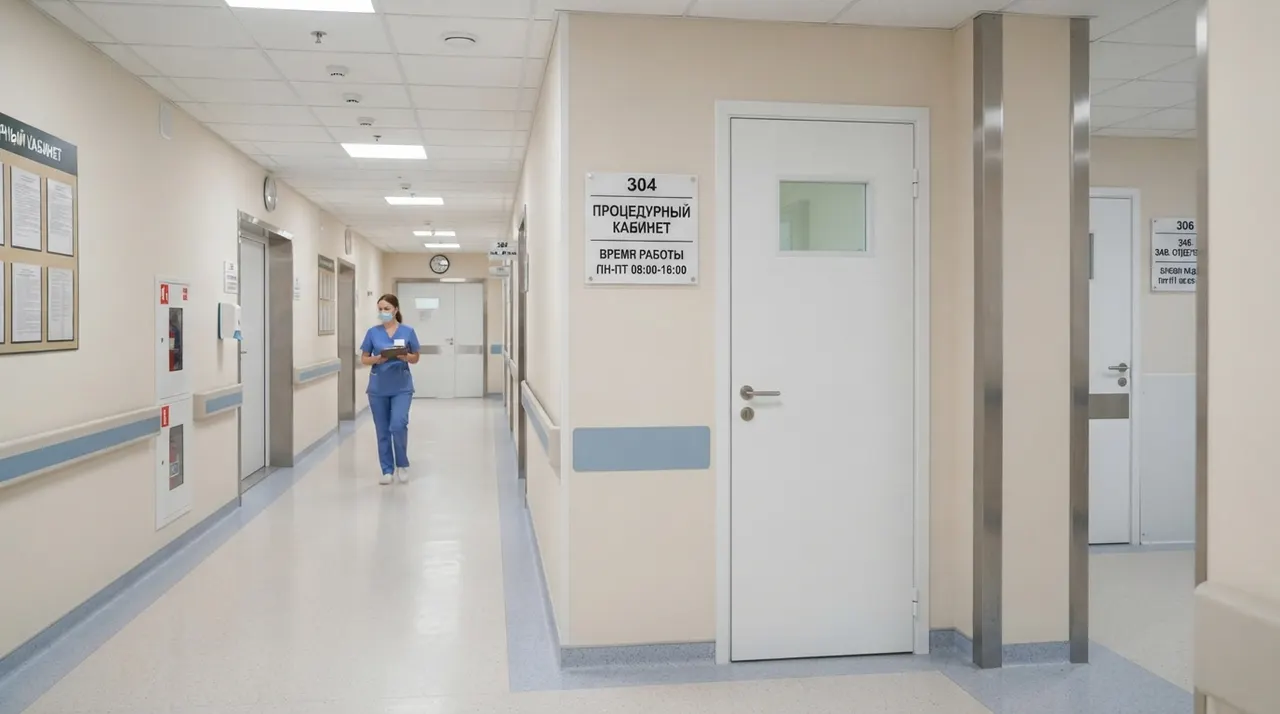

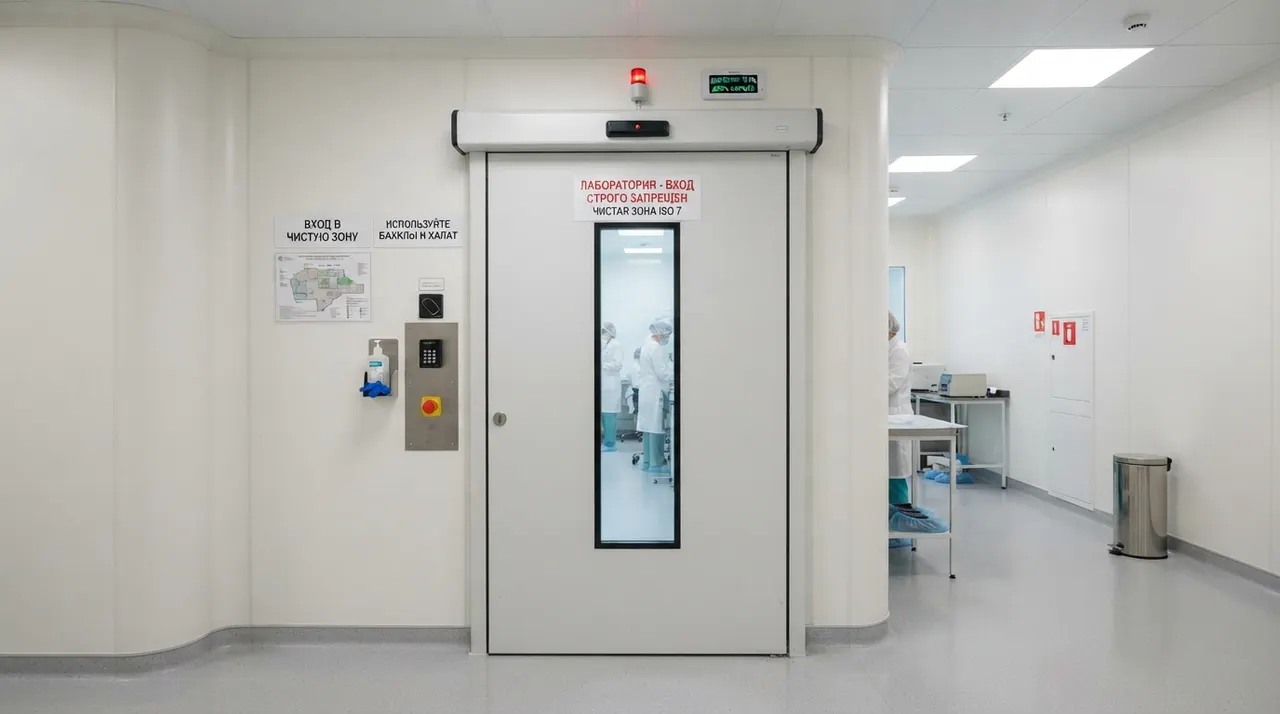

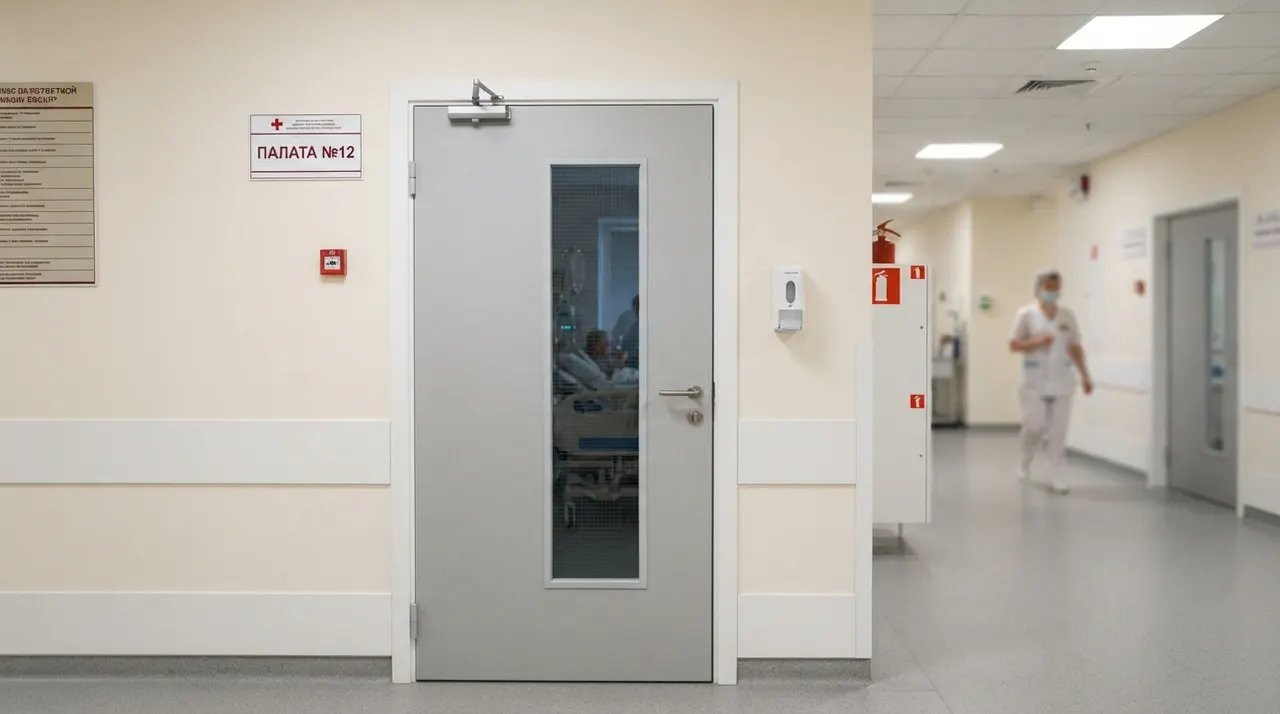

Глухая стальная дверь в больничном коридоре опасна сама по себе: за ней не видно встречного движения, а каталка не тормозит мгновенно. Поэтому противопожарные двери в клинике почти всегда делают со смотровым окном. Обычное и даже закалённое стекло здесь недопустимо — оно лопается при первом же тепловом ударе и открывает путь пламени.

Применяют огнестойкое стекло. Простые системы используют армированное или боросиликатное стекло с классом только по целостности — оно держит пламя, но пропускает тепловое излучение, поэтому применимо ограниченно. Полноценное решение — многослойный огнестойкий триплекс с прослойками геля или силиката натрия: при нагреве прослойки вспениваются, стекло мутнеет и превращается в непрозрачный теплоизолирующий экран, который не пропускает ни огонь, ни жар.

Площадь остекления ограничена и указывается в документах на конструкцию: превысить её нельзя, иначе дверь перестаёт соответствовать заявленному пределу. Типовые размеры окна — 200 × 300, 300 × 600 или узкая вертикальная полоса 150 × 1200 миллиметров на уровне глаз. Стекло зажимается стальными штапиками с прокладкой из терморасширяющегося материала — обычные декоративные штапики в такой конструкции не применяются.

• Обычное и закалённое стекло в противопожарной двери недопустимо;
• Огнестойкий триплекс с гелевой или силикатной прослойкой — полноценное решение EI;
• Площадь остекления строго ограничена документами на конструкцию;
• Штапики стальные, с прокладкой из терморасширяющегося материала.

Фурнитура: доводчик, антипаника, координатор

Противопожарная дверь работает только в закрытом положении, поэтому доводчик здесь обязателен и является частью сертифицированной конструкции. Класс подбирают по ширине и массе створки: EN3 — до 950 миллиметров, EN4 — до 1100, EN5 — до 1250. Важна функция дохлопа: створка должна не просто подойти к коробке, а плотно защёлкнуться, иначе уплотнитель не сработает. Подпирать такую дверь клином или огнетушителем — самое частое и самое опасное нарушение в эксплуатации.

На путях эвакуации ставят устройство «антипаника» — горизонтальную штангу или нажимную планку, открывающую дверь при простом нажатии телом в любой точке. Человек в дыму, толпа, персонал с каталкой — все они открывают дверь без поиска ручки и без ключа. При этом снаружи дверь может оставаться запертой: антипаника работает только на выход, что решает и вопрос эвакуации, и вопрос контроля доступа.

Для двустворчатых дверей нужен координатор закрывания. Он следит за очерёдностью: сначала закрывается пассивная створка, потом активная. Без координатора активная створка захлопывается первой, а вторая упирается в неё и остаётся приоткрытой — притвор не смыкается, и весь предел огнестойкости обнуляется. Петли применяют стальные, усиленные, с расчётом на массу полотна: дверь EI 60 размером 1000 × 2100 миллиметров весит 60–90 килограммов.

Особенности для медицинского учреждения

Клиника накладывает на противопожарную дверь дополнительный слой требований — санитарный. Поверхность должна выдерживать регулярную мойку дезинфицирующими растворами: гипохлоритом, перекисью водорода, спиртами, аммониевыми соединениями. Обычная молотковая эмаль в таких условиях тускнеет за год. Поэтому полотно красят полиэфирной порошковой эмалью или облицовывают декоративным покрытием, стойким к химии, — и то и другое учитывается в документах на конструкцию.

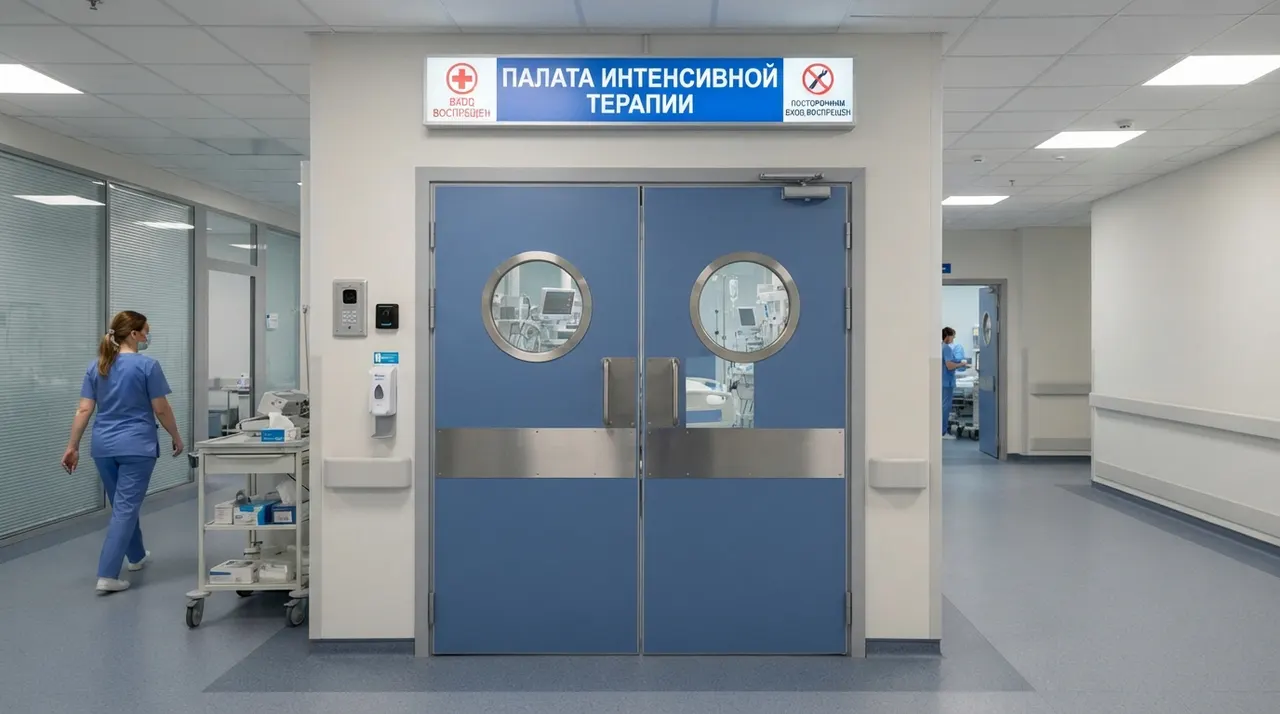

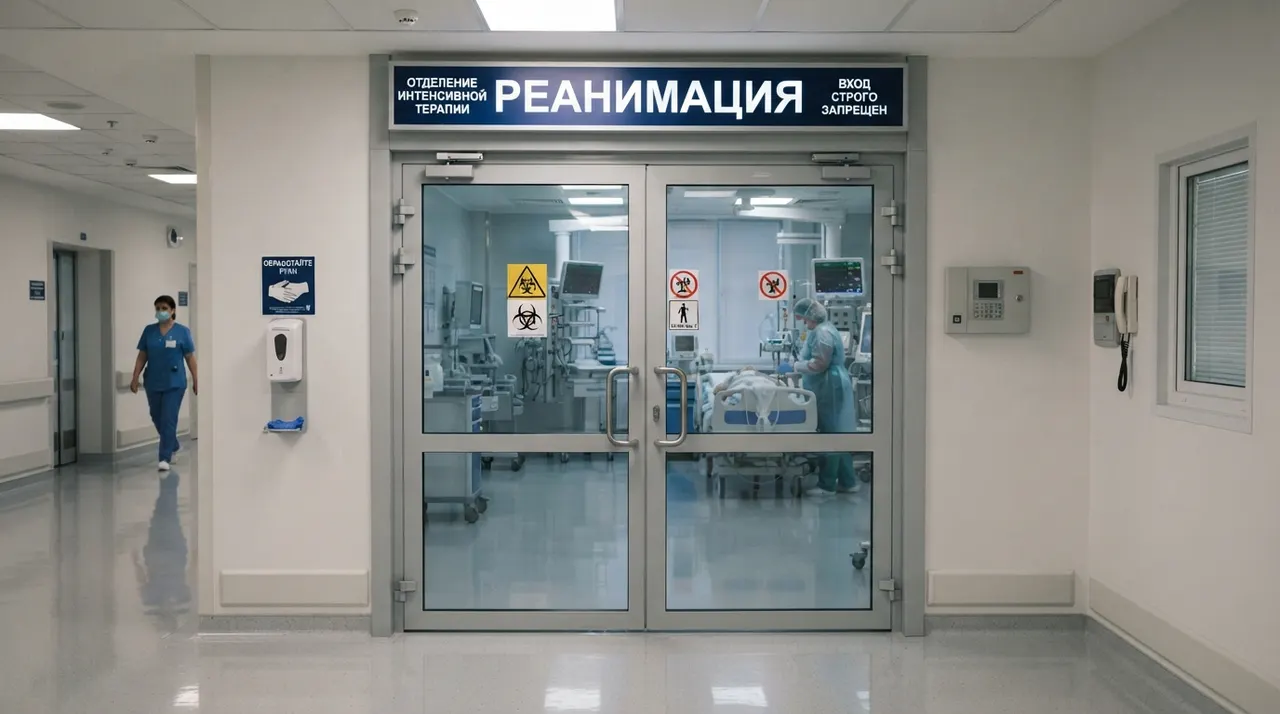

Второе требование — проходимость. Каталка шириной 700–800 миллиметров требует чистого проёма от 900 миллиметров, реанимационная кровать — 1100–1200. Отсюда двустворчатые схемы 900 + 600 или 900 + 900 миллиметров с координатором закрывания. Порог делают плоским, с перепадом не более 14 миллиметров, чтобы колёса каталки не спотыкались, а функцию герметизации выполняет опускающийся уплотнитель в нижнем торце створки.

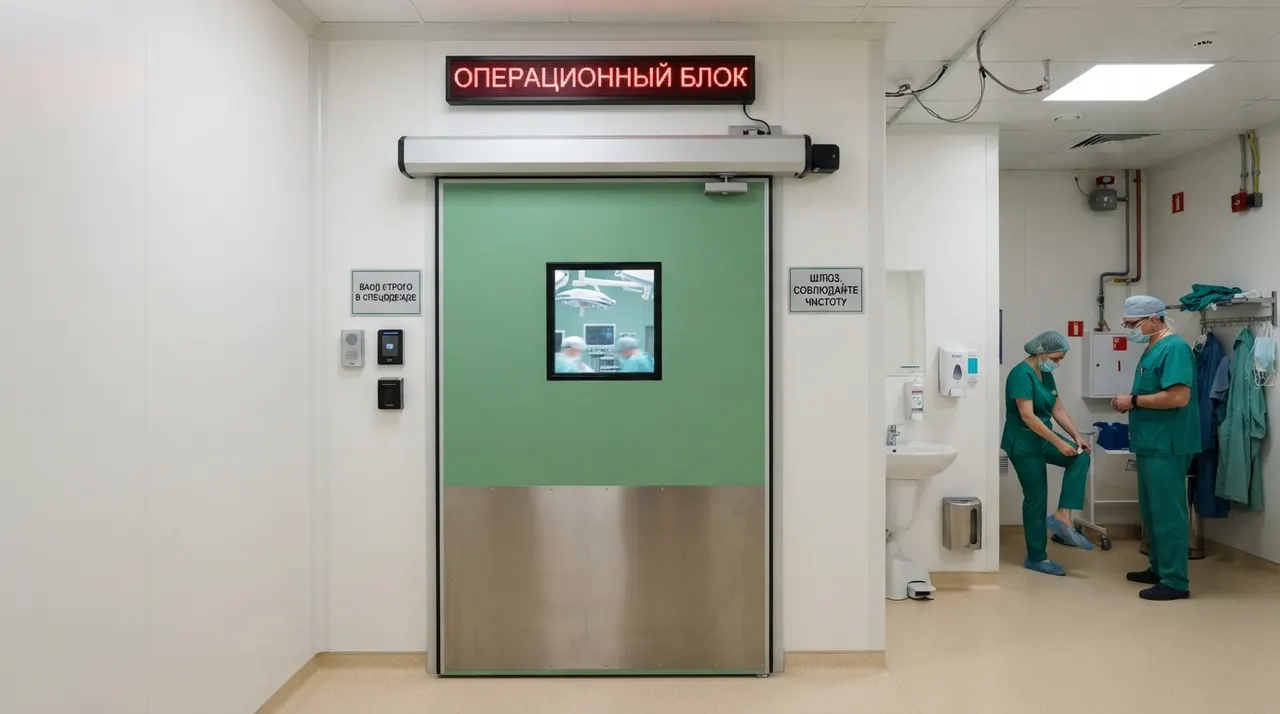

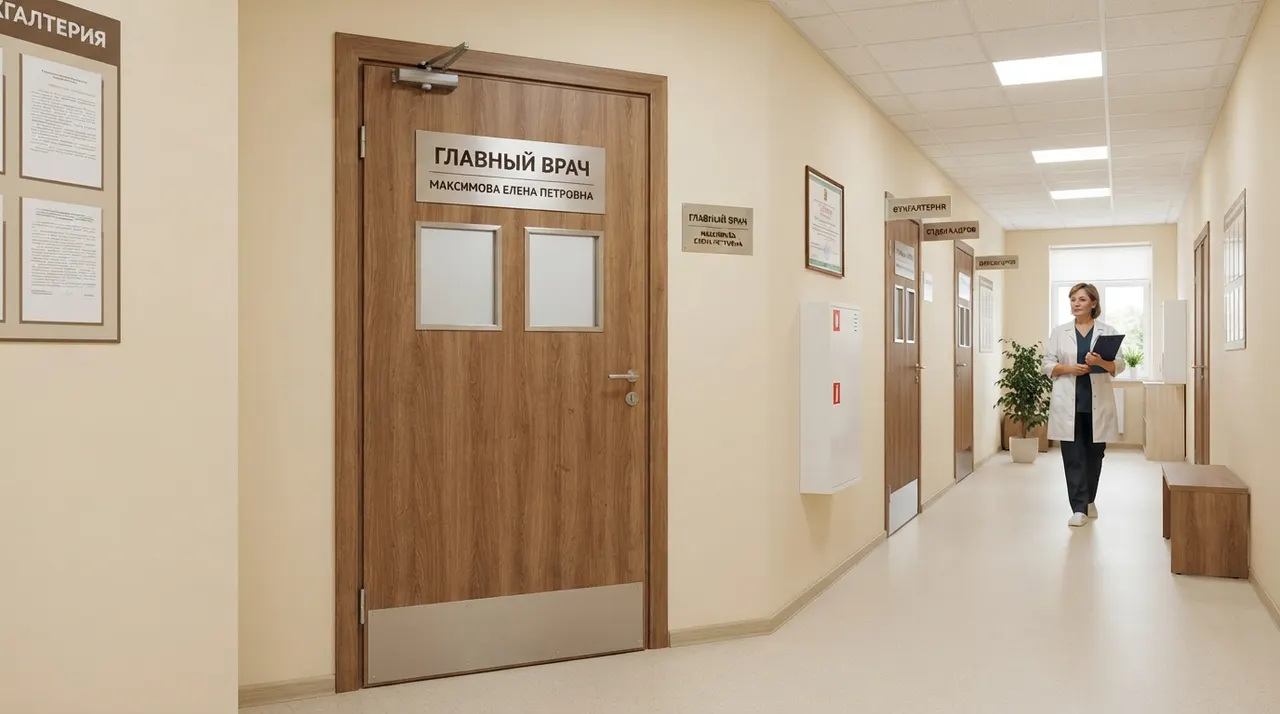

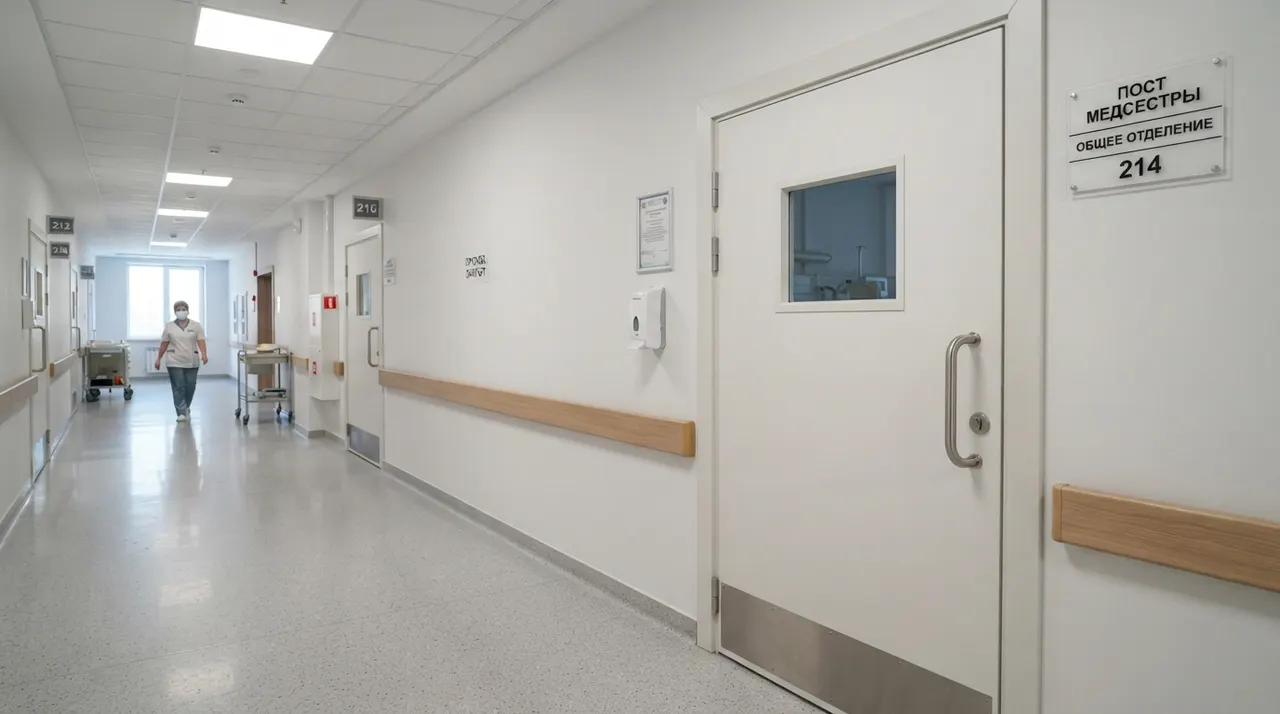

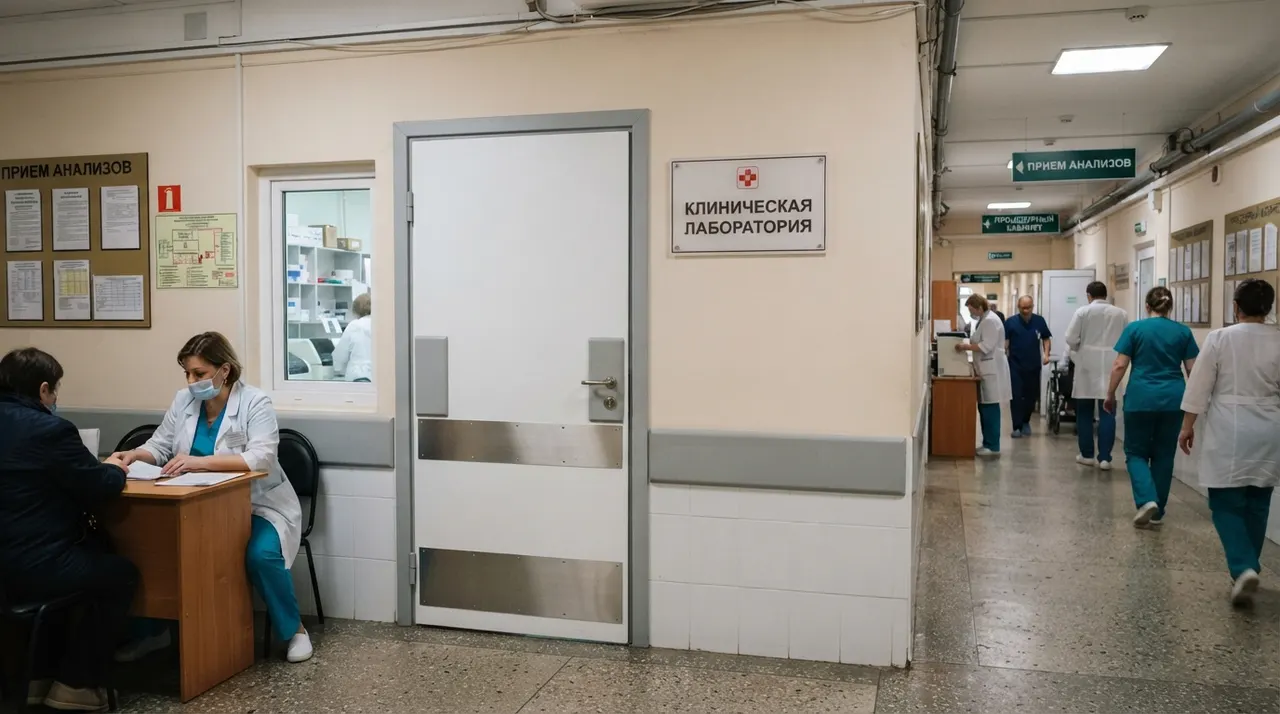

Третье — защита от ударов. Дверь на пути движения каталок получает вмятины уже в первый год, поэтому снизу и на уровне 700–900 миллиметров ставят отбойные накладки из нержавеющей стали AISI 304. Они не только сохраняют полотно, но и упрощают уборку: нержавеющая сталь моется дезсредствами без ограничений. Все накладки крепятся способом, не нарушающим целостность огнестойкой конструкции.

• Порошковая эмаль, стойкая к дезсредствам, вместо молотковой краски;
• Двустворчатая схема 900 + 600 мм с координатором закрывания;
• Плоский порог с перепадом не более 14 мм плюс опускающийся уплотнитель;
• Отбойники из нержавеющей стали AISI 304 внизу и на уровне 700–900 мм.

Документы, монтаж и приёмка

Противопожарная дверь — не «дверь с утеплителем», а сертифицированное изделие. Заявленный предел огнестойкости подтверждается испытаниями конкретной конструкции в аккредитованной лаборатории, и документы выдаются на связку «полотно + коробка + уплотнитель + фурнитура». Замена доводчика или петель на несертифицированные аналоги формально обнуляет предел, и на приёмке инспектор это проверит. Комплект документов передаётся заказчику вместе с изделием — это часть поставки, а не опция.

Монтаж имеет свои правила. Коробку крепят стальными анкерами через каждые 500–700 миллиметров, отступая от углов не менее 150 миллиметров. Монтажный зазор заполняют исключительно негорючим материалом — минеральной ватой с уплотнением или огнестойкой пеной класса B1: обычная монтажная пена в противопожарном проёме недопустима, она горит и прогорает быстрее самой двери. Стык коробки со стеной штукатурят или закрывают огнестойким герметиком.

На приёмке проверяют работу двери целиком. Створка должна самостоятельно закрываться из любого положения и защёлкиваться, зазоры по периметру — не превышать значений, указанных в документах на конструкцию, лента и уплотнитель — быть уложены по всему контуру без разрывов, координатор на двустворчатой двери — соблюдать очерёдность. Работы «Стеклофорт» сдаёт по акту, гарантия по договору — до 7 лет.

Эксплуатация: что нельзя делать

Главное нарушение, встречающееся в каждой второй клинике, — закреплённая в открытом положении дверь. Персоналу неудобно каждый раз толкать тяжёлую створку с доводчиком, и её подпирают клином, огнетушителем или снимают доводчик вовсе. В момент пожара такая дверь становится просто проёмом, через который дым уходит на лестничную клетку. Если проход нужен постоянно, штатное решение существует: электромагнитный держатель, который снимает створку с фиксации по сигналу пожарной сигнализации.

Второе нарушение — самодеятельные доработки. Просверлить полотно, чтобы повесить табличку или протянуть кабель, значит нарушить целостность конструкции. Заменить сломавшийся доводчик на первый попавшийся из хозяйственного магазина — обнулить предел. Закрасить терморасширяющуюся ленту слоем краски или заклеить её скотчем при ремонте — лишить дверь основного механизма герметизации.

Регламентное обслуживание простое и занимает немного времени. Раз в квартал проверяют работу доводчика, самозакрывание из положений 90° и 30°, защёлкивание замка, состояние уплотнителя и ленты, отсутствие вмятин и деформаций полотна. Раз в год смазывают петли и подтягивают крепёж. Результаты вносят в журнал — на проверке контролирующих органов его спрашивают в первую очередь, наравне с документами на изделия.

• Не подпирать дверь клином — только электромагнитный держатель с отключением по сигналу;
• Не сверлить полотно и не менять фурнитуру на несертифицированную;
• Не закрашивать и не заклеивать терморасширяющуюся ленту;
• Проверка доводчика и уплотнений — ежеквартально, с записью в журнал.

Цена и как заказать

В «Стеклофорт» противопожарные двери для медицинских учреждений начинаются от 3200 ₽ за квадратный метр. Глухая одностворчатая дверь EI 30 с доводчиком и порошковой окраской по каталогу RAL укладывается в 3200–8000 ₽/м². Дверь EI 60 S с дымогазонепроницаемым уплотнением, смотровым окном из огнестойкого триплекса и стойкой к дезсредствам эмалью выходит в 9000–16 000 ₽/м². Двустворчатые конструкции с координатором и антипаникой считаются индивидуально.

Смету повышают предел EI 60 и EI 90 вместо EI 30, индекс дымогазонепроницаемости, остекление огнестойким триплексом, устройство «антипаника», координатор закрывания, электромагнитный держатель, отбойники из нержавеющей стали, автоматический опускающийся порог и нестандартные габариты. Снижают — типовые размеры, глухое полотно без остекления, одностворчатая схема и заказ партии одним комплектом: логистика и монтаж на объём считаются выгоднее.

Мы работаем по договору с фиксированной сметой, которая определяется после бесплатного замера, и передаём полный комплект документов на изделия — без них приёмка объекта невозможна. Срок изготовления — 5–7 рабочих дней, на крупные партии — по согласованному графику поставки. Гарантия по договору — до 7 лет. Присылайте раздел проекта по пожарной безопасности и планировку на info@steklofort.ru: инженер составит спецификацию по каждому проёму с указанием предела и комплектации.

Как отличить настоящую противопожарную дверь от подделки

На рынке хватает конструкций, которые выглядят как противопожарные, но испытаний не проходили. Первое, на что стоит смотреть, — паз с терморасширяющейся лентой по периметру полотна или коробки. Его видно невооружённым глазом, если приоткрыть створку. Нет паза и ленты — перед вами просто стальная дверь с минеральной ватой внутри, и никакого предела огнестойкости у неё нет независимо от того, что написано на ценнике.

Второе — масса. Дверь EI 60 размером 1000 × 2100 миллиметров весит 60–90 килограммов из-за плотного негорючего заполнения и стального каркаса. Подозрительно лёгкая створка означает, что внутри вместо базальтовой плиты плотностью 100–140 кг/м³ лежит что-то другое. Постучите по полотну: у настоящей конструкции звук глухой, у пустотелой подделки — звонкий.

Третье — документы и комплектность. Предел подтверждается испытанием связки «полотно + коробка + уплотнитель + фурнитура», и в бумагах указываются конкретные модели доводчика, петель и замка, а также предельная площадь остекления. Если продавец предлагает «сэкономить» на доводчике или поставить своё стекло, это автоматически выводит дверь за рамки заявленного предела, и на приёмке объекта инспектор её не примет. Проверять всё это надо до оплаты, а не после монтажа.

• Есть паз с терморасширяющейся лентой по контуру — базовый признак;
• Масса EI 60 размером 1000 × 2100 мм — 60–90 кг, звук при простукивании глухой;
• В документах указаны конкретные модели фурнитуры и предельная площадь остекления;
• Любая замена фурнитуры на несертифицированную обнуляет предел.
