Прозрачная дверь гармошка

Что такое дверь-гармошка и чем она хороша с прозрачным заполнением

Дверь-гармошка (bi-fold) собирается из нескольких узких секций, соединённых петлями по вертикали: при открывании они складываются друг за другом в компактный пакет у одного или обоих откосов проёма, освобождая почти всю его ширину. В отличие от распашной двери, гармошка не требует свободного пространства для дуги открывания, а в отличие от раздвижной купе — не прячется в стену, поэтому подходит для проёмов, где стена слишком тонкая или занята коммуникациями.

Прозрачное заполнение — стекло вместо глухих филёнчатых панелей — превращает функциональную складную конструкцию в светопрозрачный элемент интерьера или фасада. Секции с закалённым стеклом в тонкой алюминиевой раме пропускают свет так же, как витрина, но при этом сохраняют компактность складывания, характерную для классической гармошки.

«Стеклофорт» производит прозрачные двери-гармошки на собственной площадке в Москве — под террасы, летние веранды, зонирование внутренних помещений и коммерческие витрины с возможностью полного раскрытия проёма.

Конструкция: секции, петли, верхняя направляющая

Каждая секция гармошки — это алюминиевая рама шириной 400–700 мм с закалённым стеклом, соединённая с соседними секциями скрытыми или накладными петлями. Число секций подбирают исходя из ширины проёма: типовая конструкция собирает от 4 до 8 створок, при этом одна или две крайние секции обычно делают распашными для повседневного прохода без раскладывания всего пакета.

Верхняя направляющая несёт основную нагрузку — на неё подвешены роликовые каретки каждой секции, а нижний рельс лишь фиксирует полотно от раскачивания и может быть выполнен заподлицо с полом для беспороговых конструкций. Ролики рассчитывают на массу секции с учётом стекла — закалённое стекло 6–8 мм добавляет 15–20 кг на каждый квадратный метр секции по сравнению с глухой филёнкой.

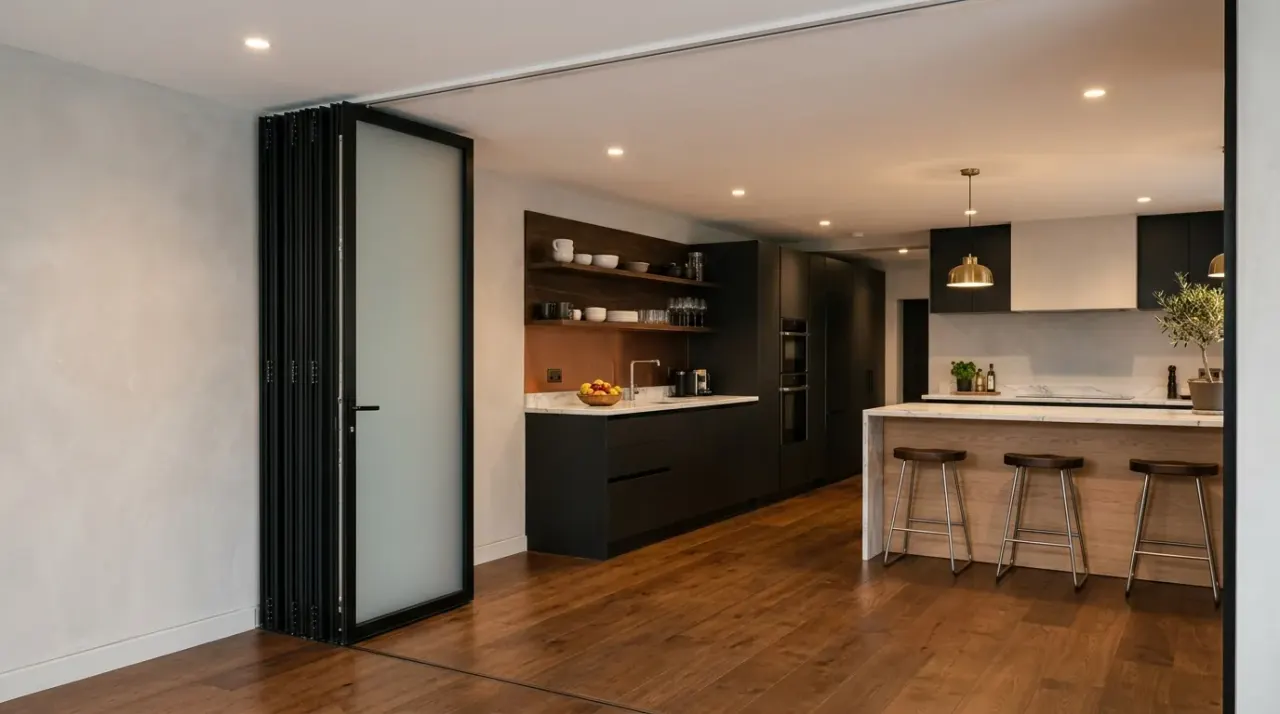

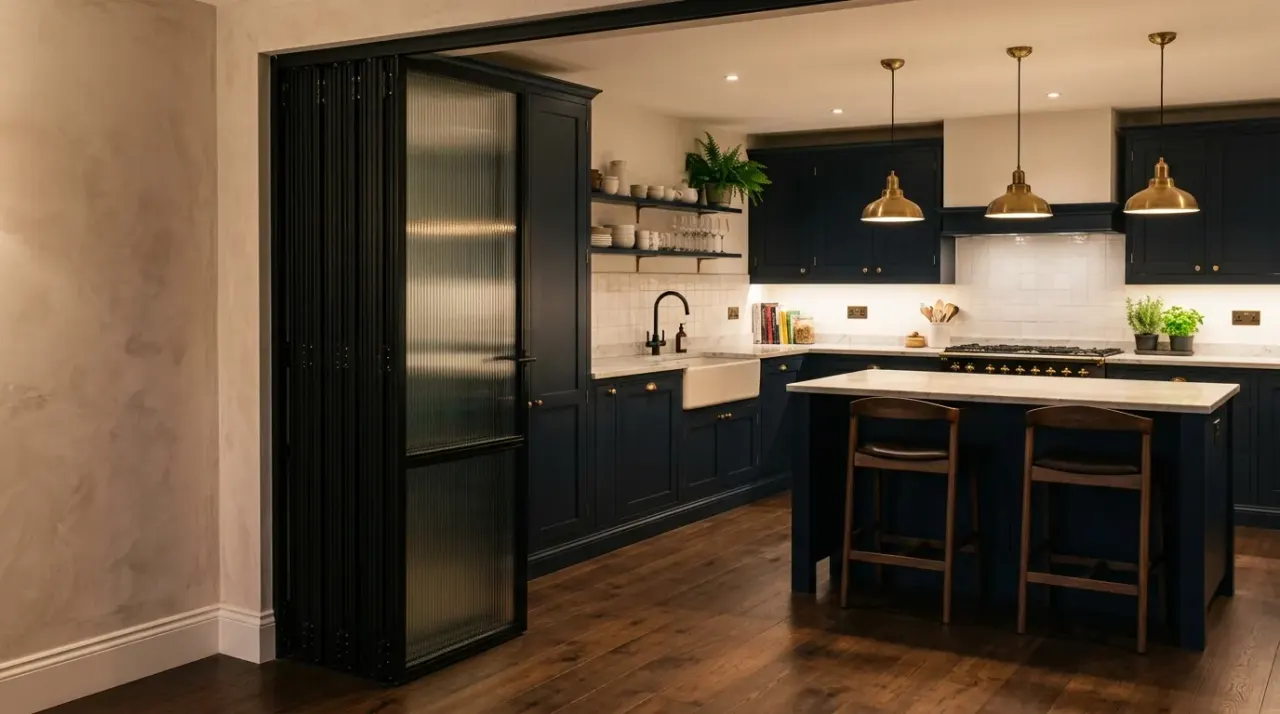

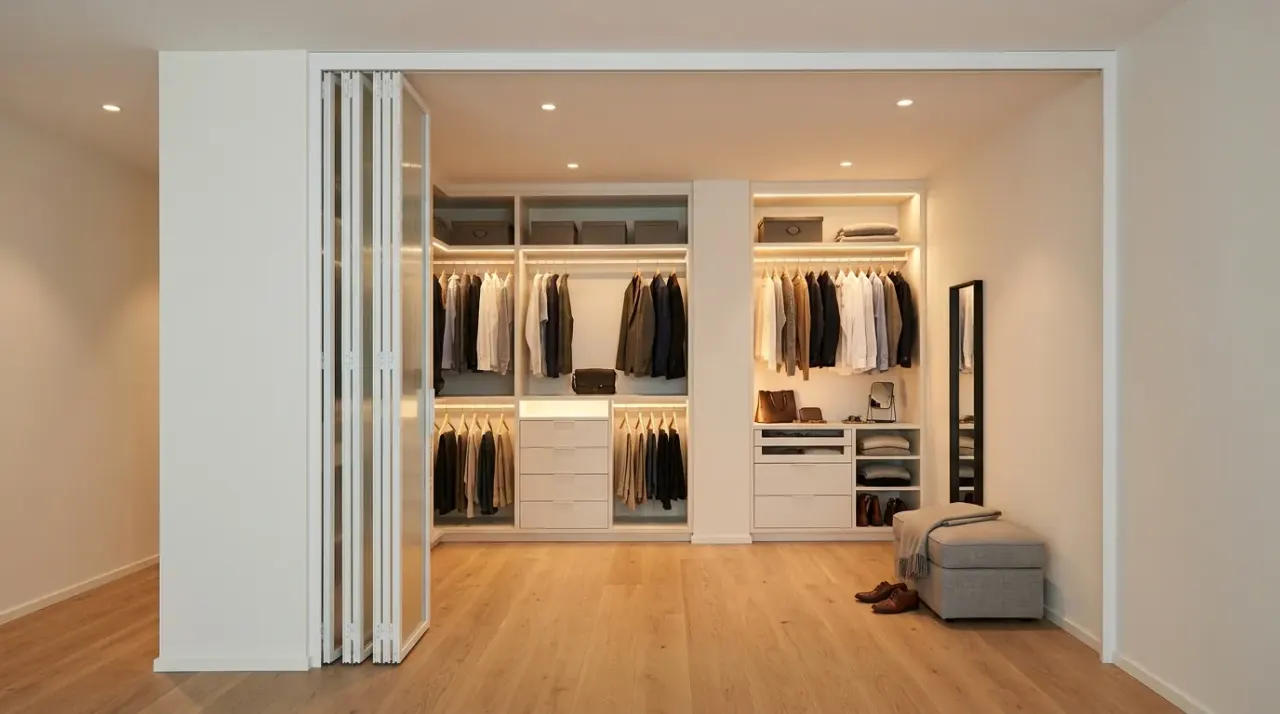

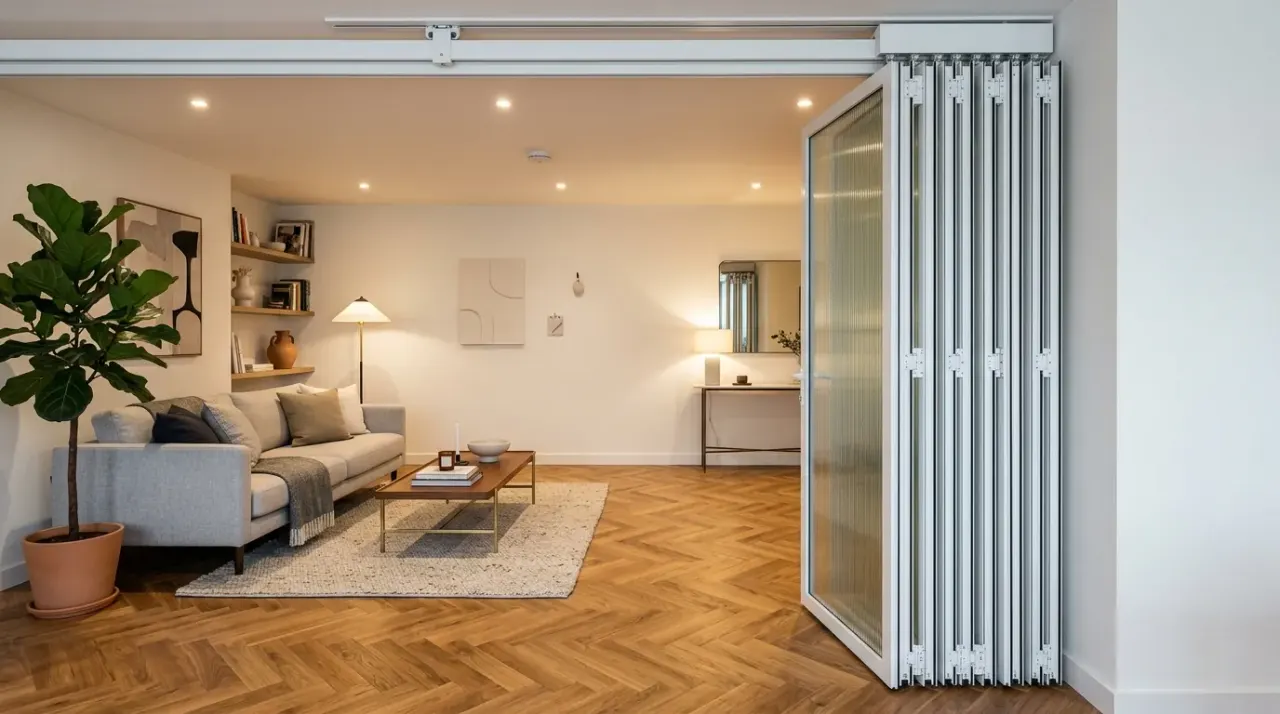

Складывающийся пакет секций у откоса при полном открывании занимает 200–300 мм на каждую сложенную створку — этот параметр нужно закладывать в проект заранее, особенно если рядом с проёмом расположена мебель или декоративные элементы, которым нужно оставить зазор.

• Секции — алюминиевая рама 400–700 мм с закалённым стеклом;
• Число створок — 4–8 в зависимости от ширины проёма;
• Направляющая — верхняя несущая, нижняя фиксирующая или скрытая в полу;
• Пакет складывания — 200–300 мм на каждую сложенную секцию у откоса.

Стекло и безопасность заполнения

Базовое заполнение секций — закалённое стекло толщиной 6–8 мм: после термической обработки предел прочности на изгиб вырастает в 4–5 раз, а при разрушении лист рассыпается на мелкие тупые гранулы без острых краёв. Для складных конструкций закалка особенно важна, поскольку секции постоянно испытывают вибрацию и лёгкие удары друг о друга при складывании и раскрывании.

Триплекс — два стекла, склеенных плёнкой PVB, — выбирают для дверей на террасах с детьми и домашними животными или там, где секция граничит с проходом без порога: даже при разрушении осколки остаются на плёнке, и полотно не рассыпается на пол. Триплекс тяжелее закалённого стекла той же толщины на 20–25%, это нужно учитывать при расчёте нагрузки на роликовые каретки.

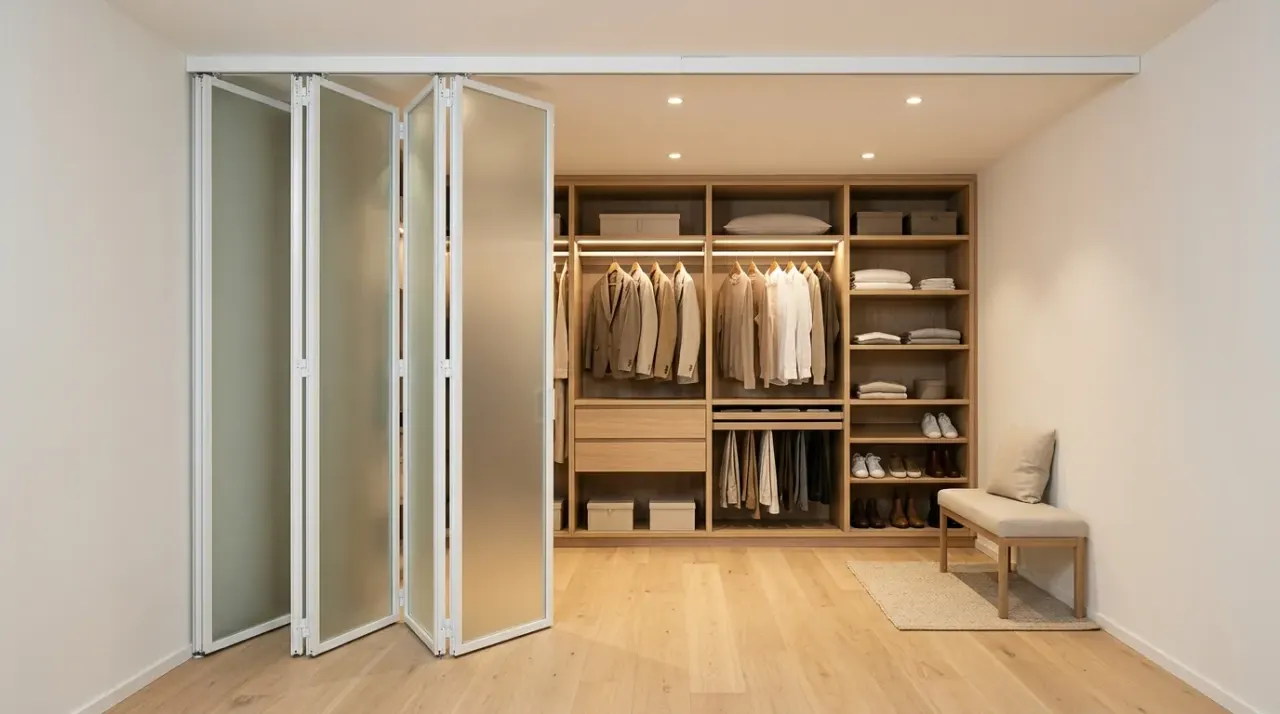

Декоративные варианты — матовое, сатинированное, тонированное бронзовое или графитовое стекло — используют для частичной приватности, не жертвуя светопропусканием полностью. Для коммерческих витрин иногда применяют закалённое стекло с антибликовым напылением, чтобы витрина не давала паразитных отражений уличных фонарей в вечернее время.

Где применяют прозрачные двери-гармошки

Террасы и летние веранды частных домов — самый частый запрос: гармошка полностью раскрывает проём между гостиной и террасой в тёплый сезон, а зимой складывается обратно и держит тепло не хуже обычной распашной двери, если профиль тёплый и стеклопакет двухкамерный. Летом гостиная и терраса фактически объединяются в одно пространство без промежуточной рамы.

Кафе и рестораны используют прозрачные гармошки на входных группах и летних верандах: возможность полностью открыть фасад в хорошую погоду увеличивает посадочные места за счёт улицы, а закалённое стекло безопасно при высоком потоке посетителей. Коммерческие помещения также ставят такие двери как витрины с возможностью полного открытия для мероприятий и распродаж.

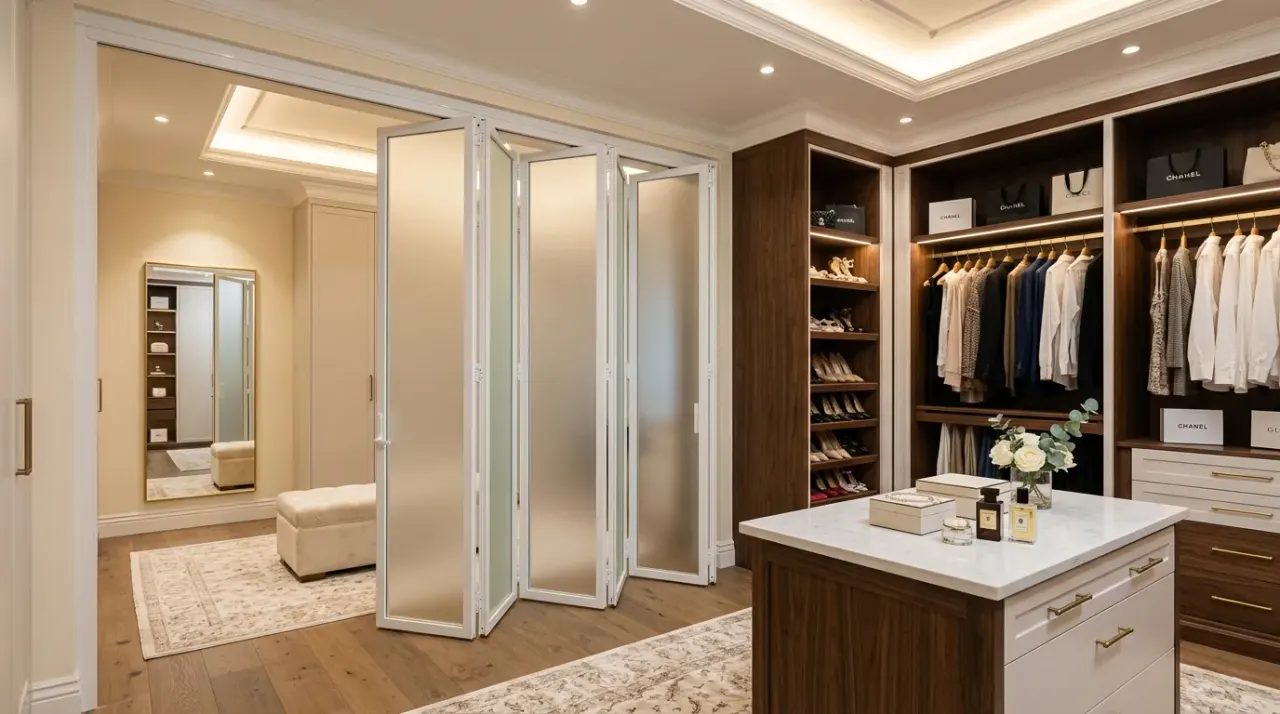

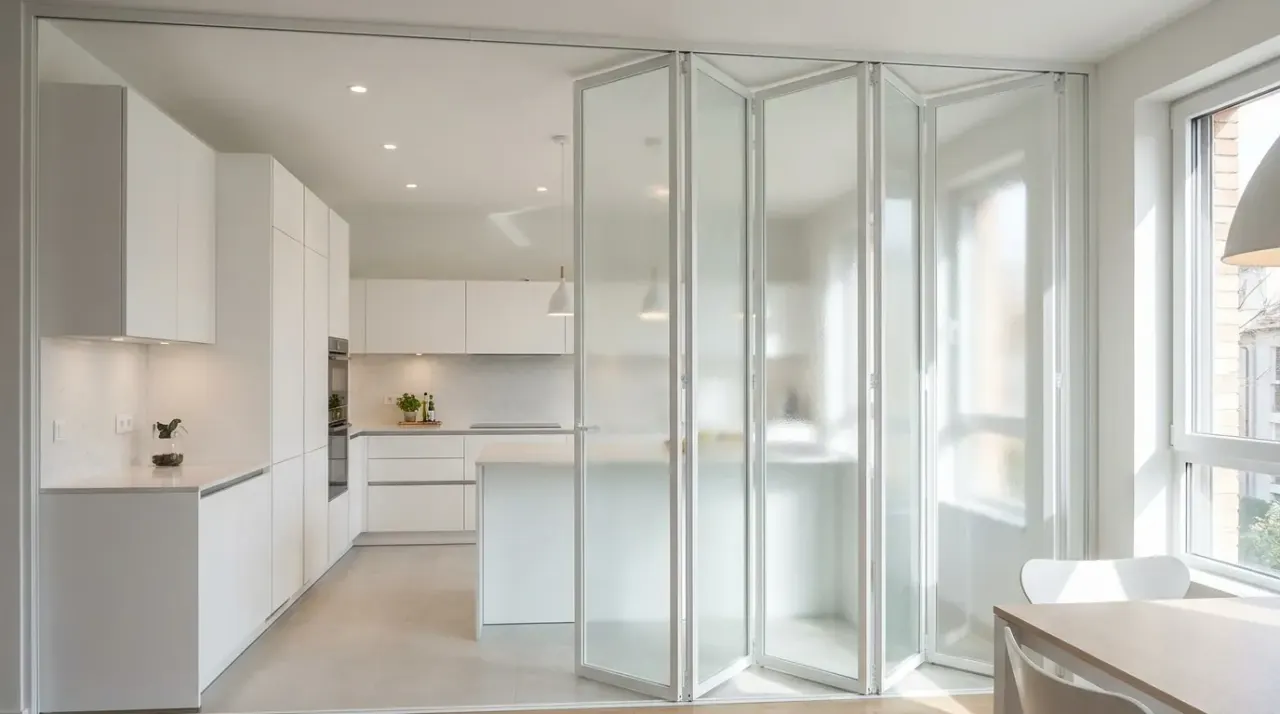

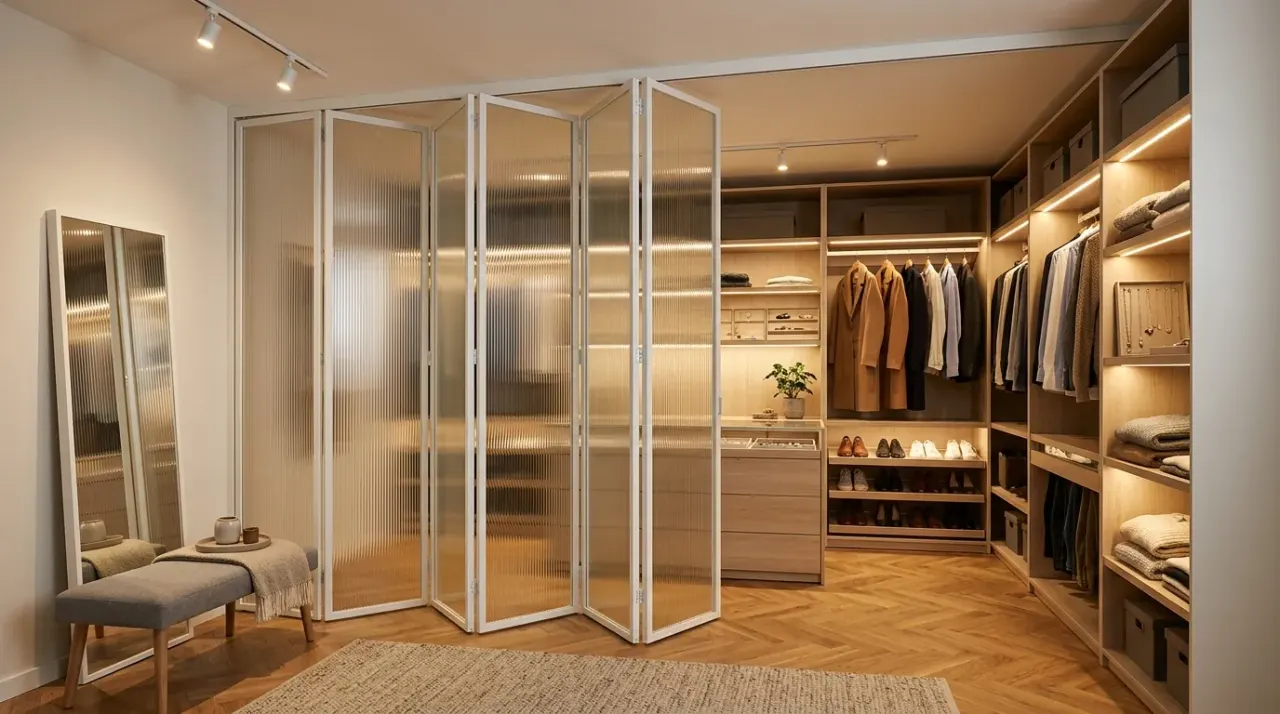

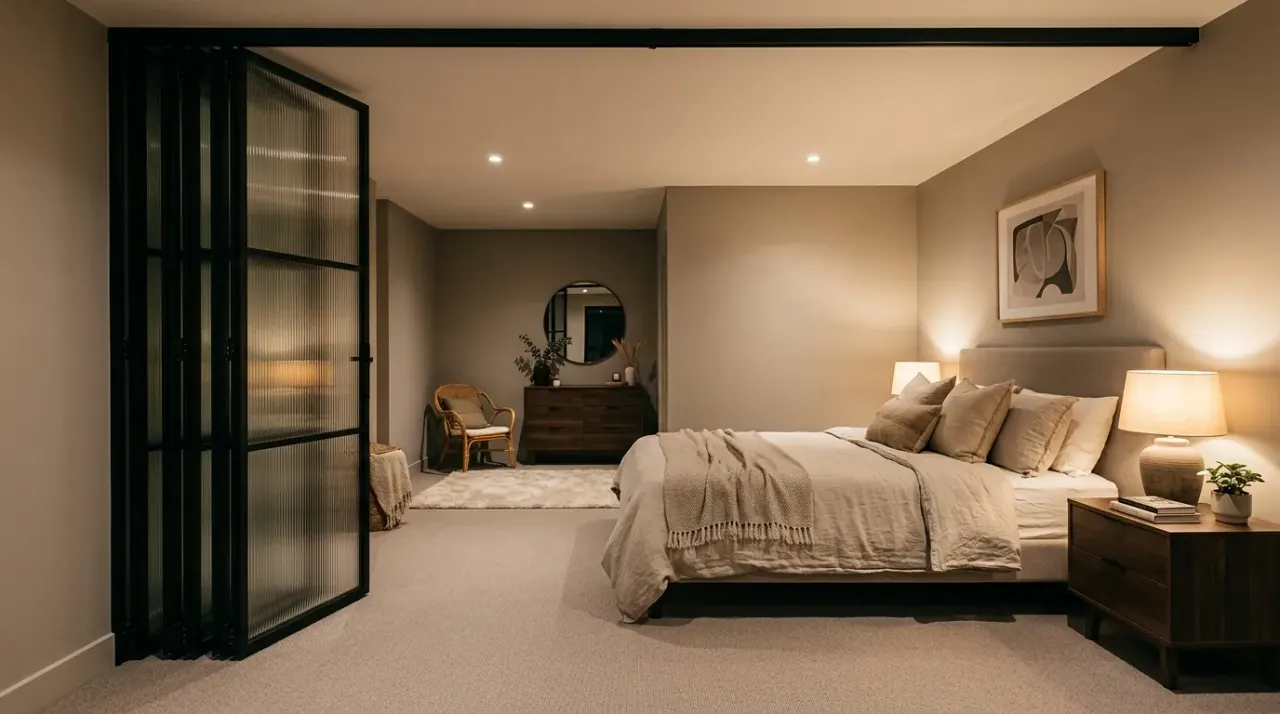

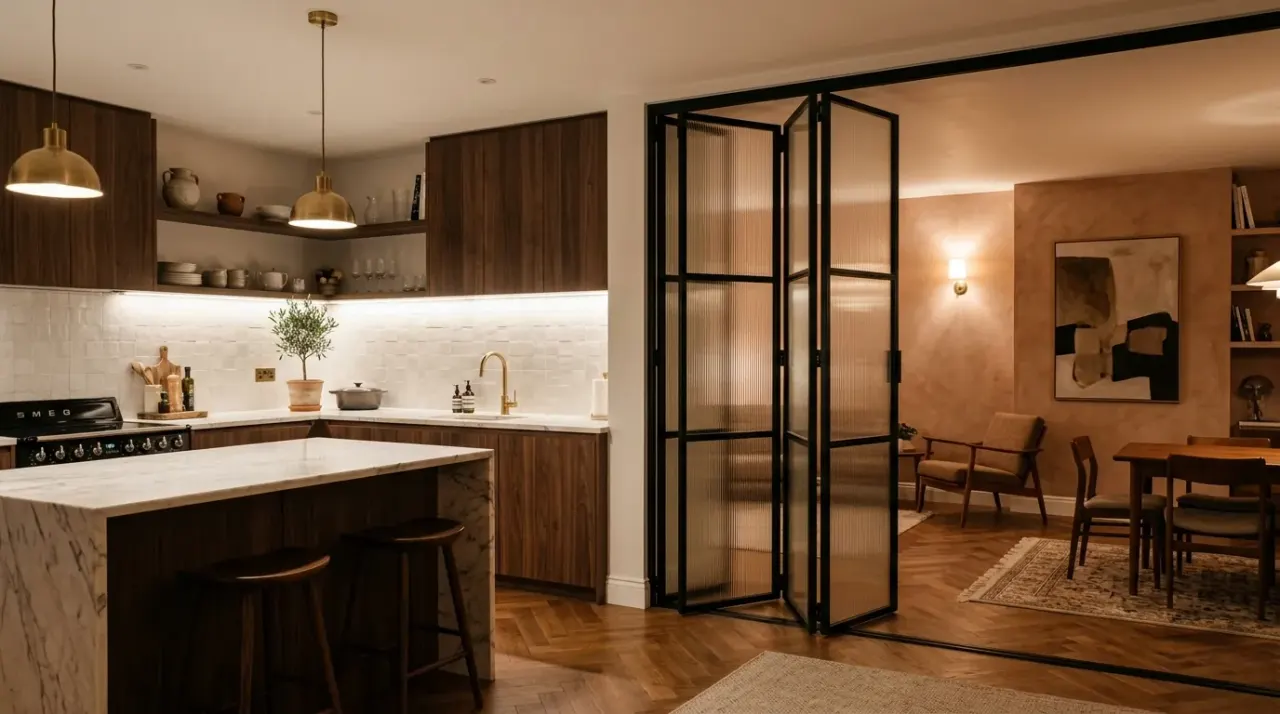

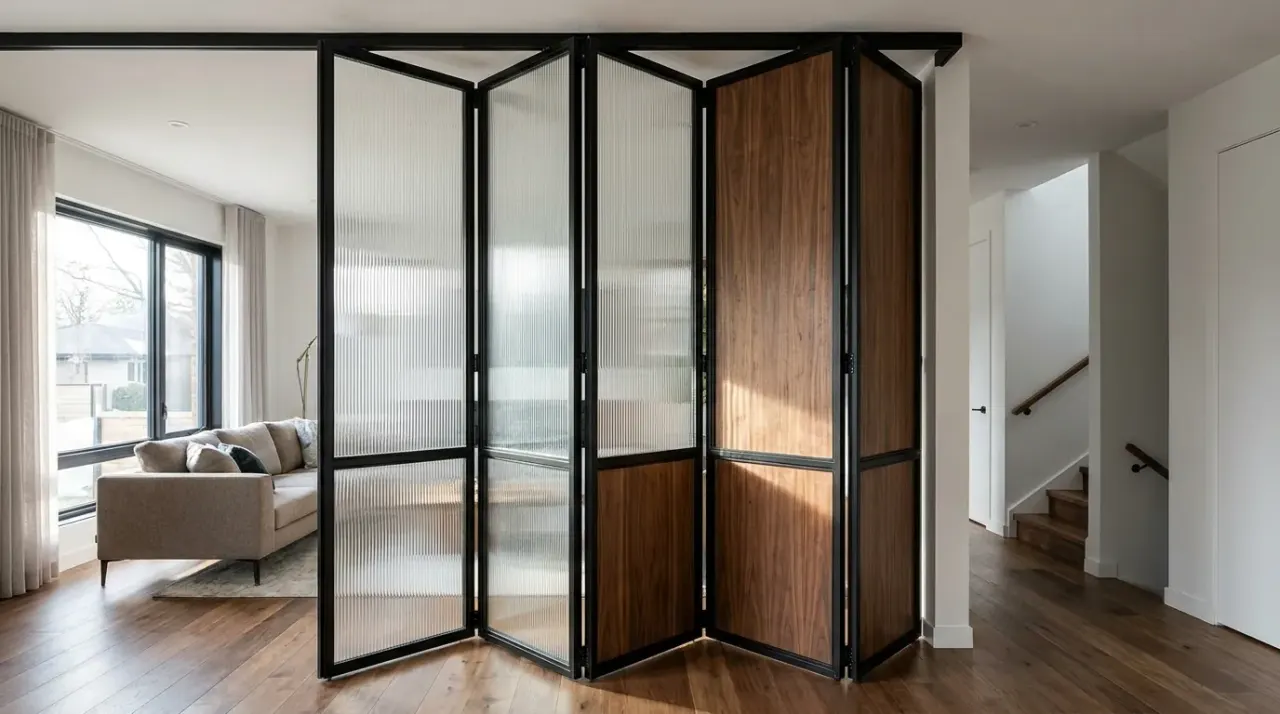

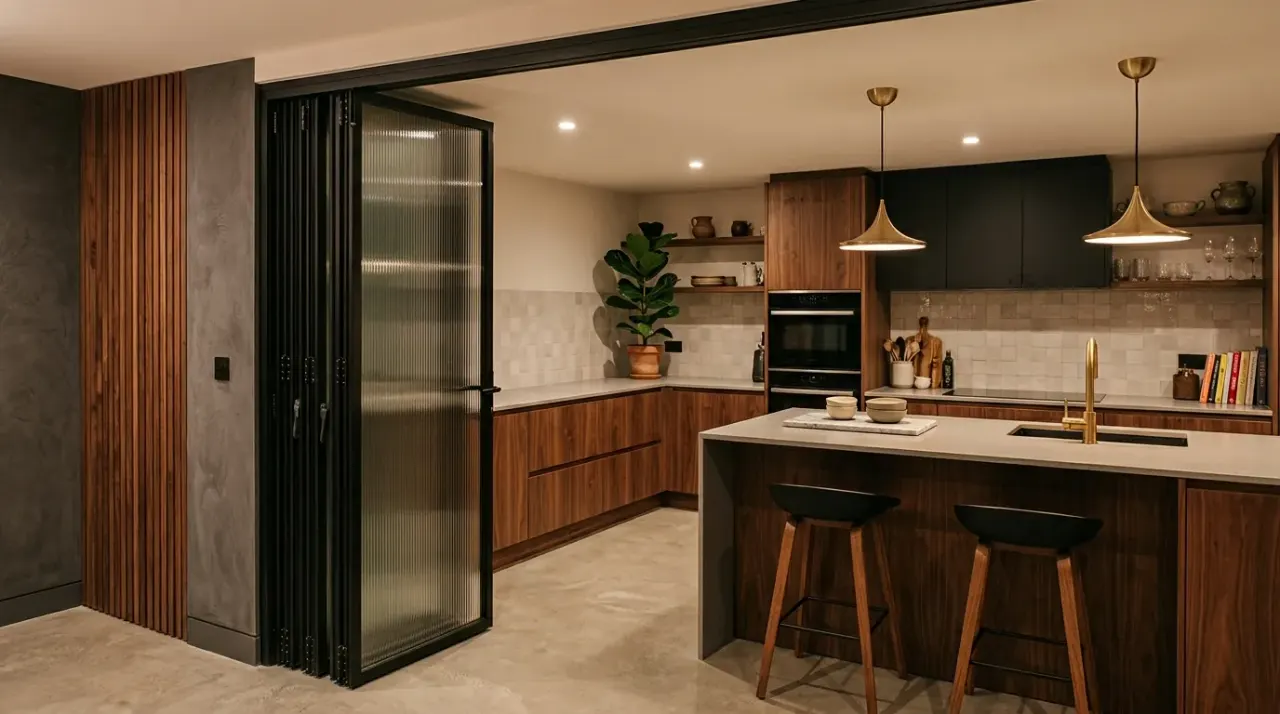

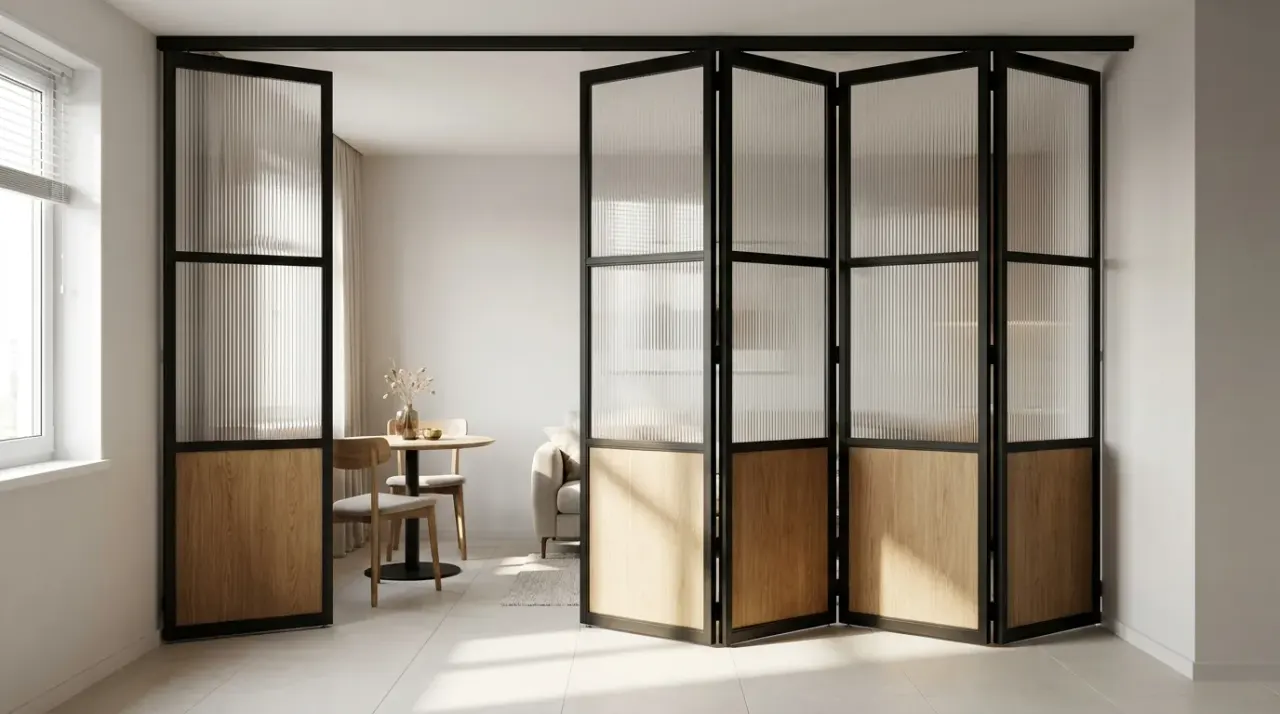

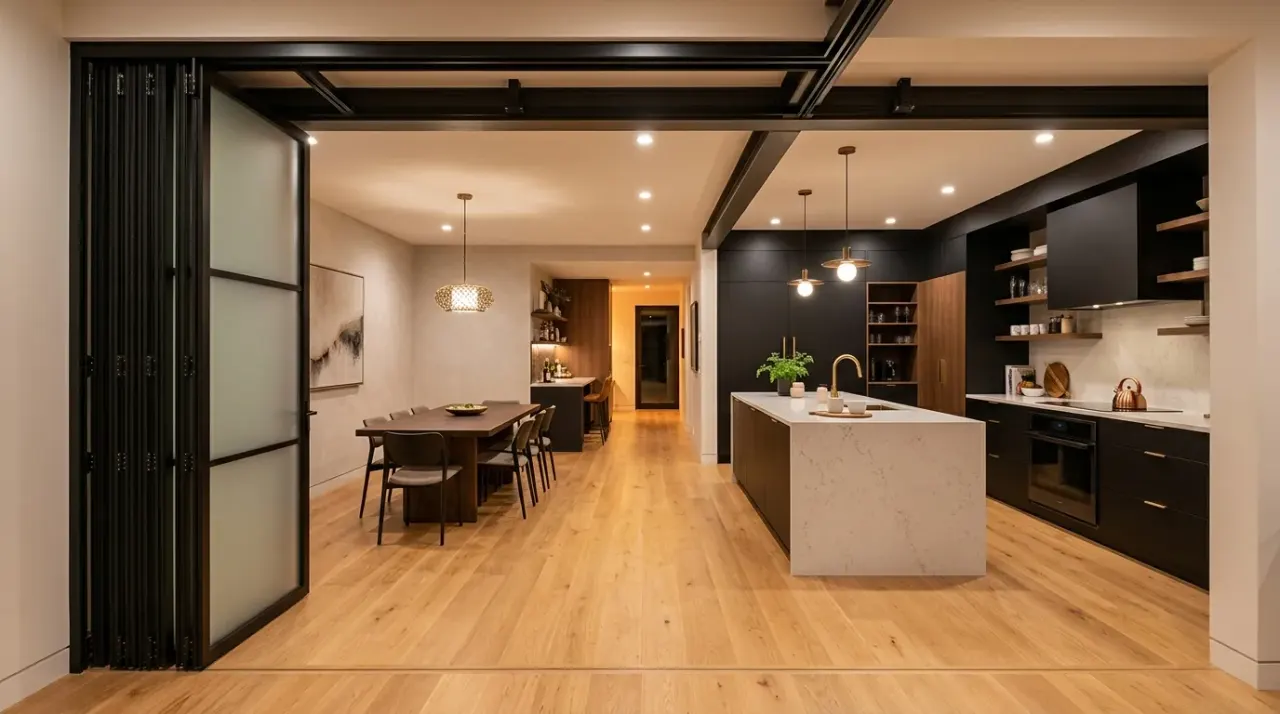

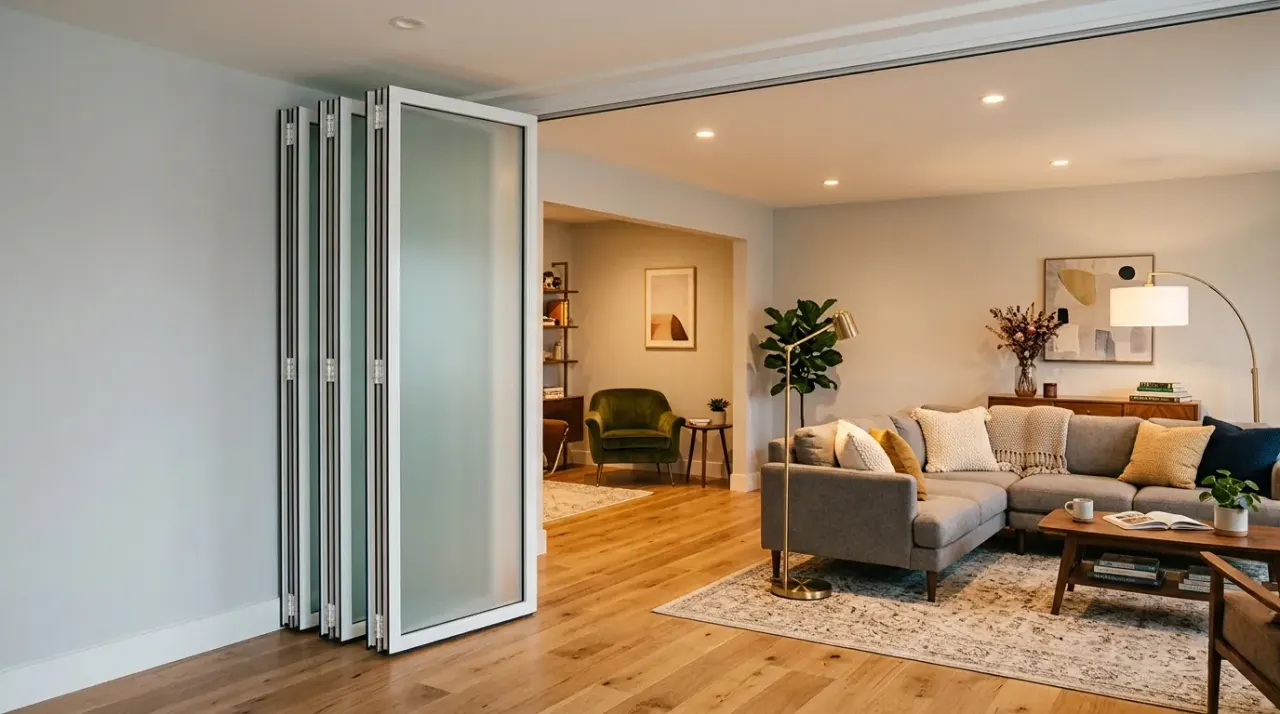

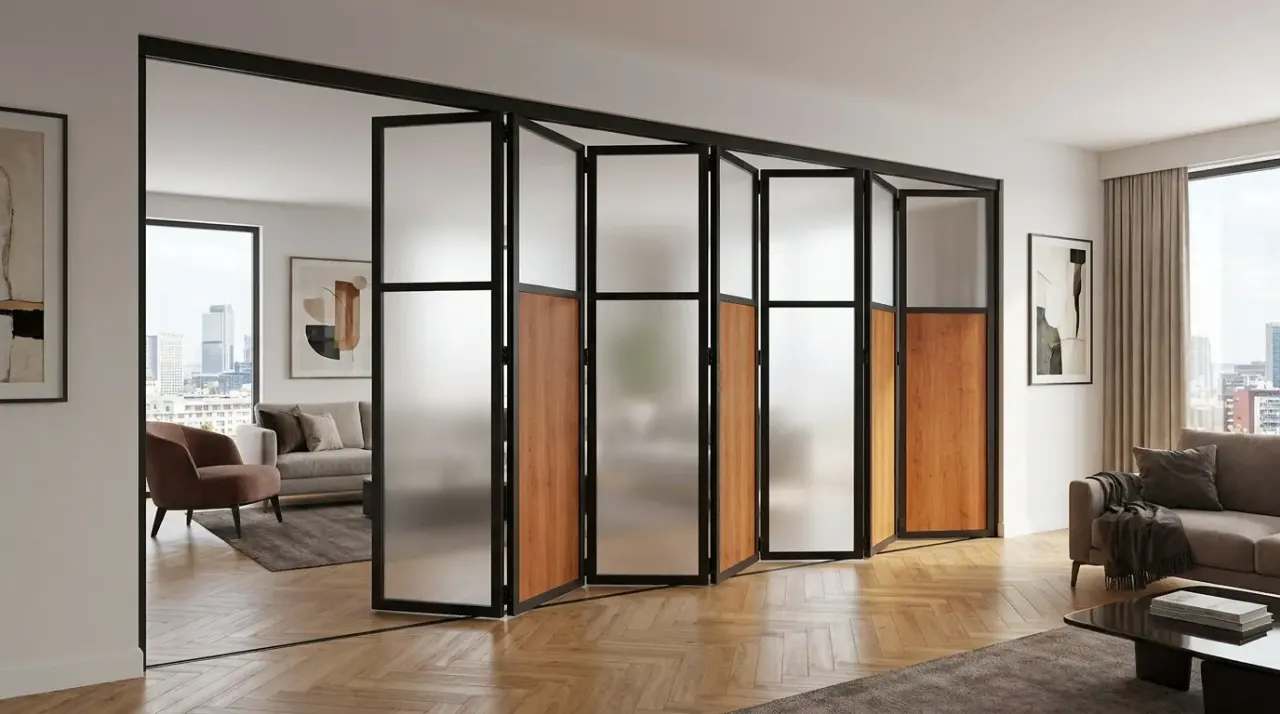

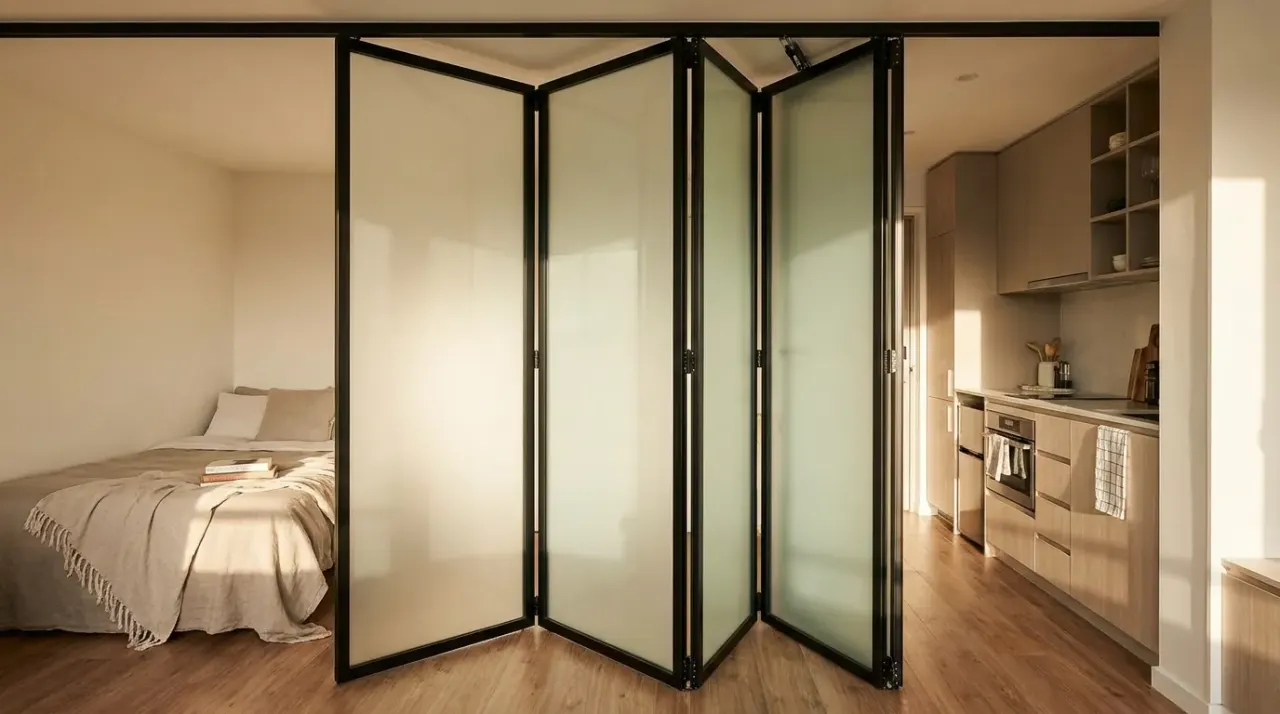

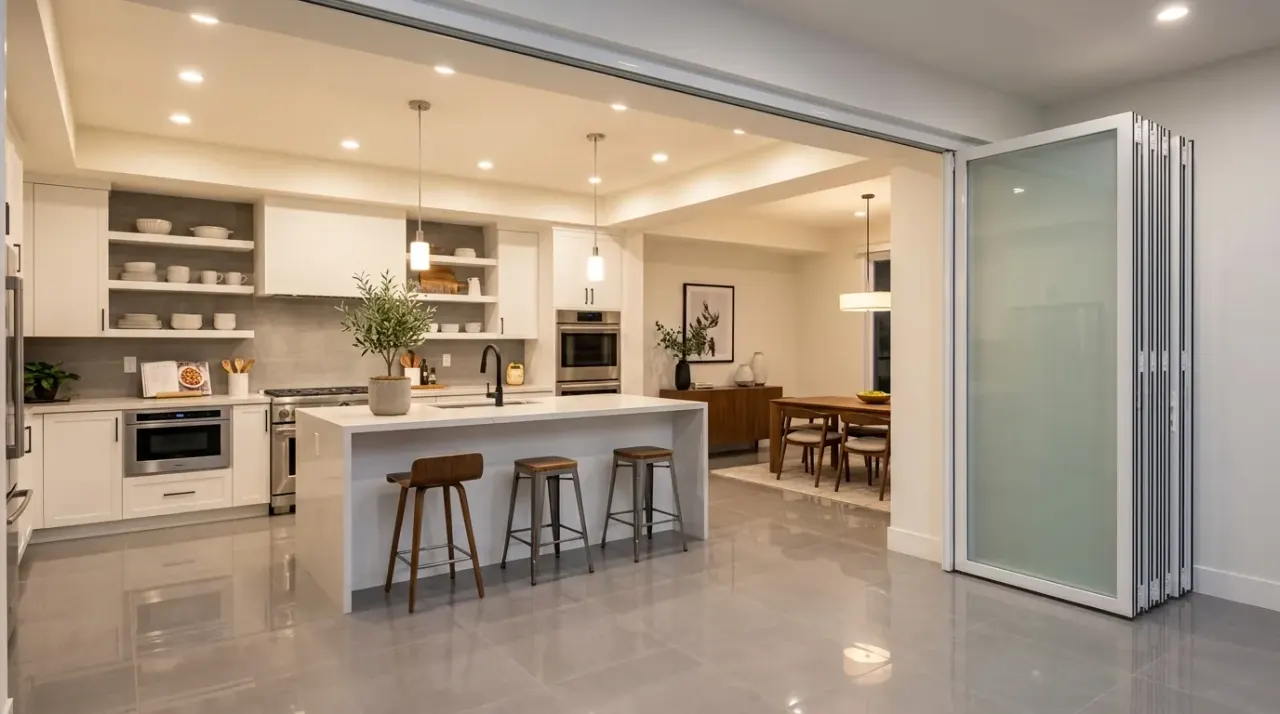

Внутри дома гармошку с прозрачным заполнением применяют для зонирования кухни-гостиной или отделения кабинета: в разложенном виде секции работают как обычная стеклянная перегородка, а при необходимости полностью открыть пространство — просто складываются в компактный пакет у стены.

Профиль, цвет и фурнитура

Профиль для прозрачной гармошки — алюминий сечением от 45 мм с видимой шириной рамки 25–40 мм на секцию: чем уже профиль, тем меньше он «съедает» света и тем более цельной выглядит собранная конструкция. Холодный профиль подходит для летних веранд и внутренней перегородки, тёплый с термовставкой — для проёма между отапливаемым и неотапливаемым помещением.

Цвет профиля подбирают по каталогу RAL: чёрный матовый выглядит графично на фоне стекла и хорошо смотрится в современном интерьере, белый и антрацит — более нейтральные варианты для классических фасадов. Двусторонняя окраска позволяет получить разные оттенки снаружи и внутри дома.

Фурнитура — усиленные роликовые каретки, скрытые петли между секциями, ручка-скоба на рабочей створке и запорный механизм, фиксирующий весь пакет в закрытом положении по всей высоте. Для дверей с высокой интенсивностью использования (кафе, коммерческие витрины) выбирают ролики с керамическим или полимерным подшипником — они не издают скрипа и служат дольше стандартных.

Замер, изготовление и монтаж

Работа начинается с бесплатного замера: инженер проверяет геометрию проёма, определяет количество и ширину секций, уточняет наличие ниши или свободного откоса для складывания пакета и рассчитывает нагрузку на верхнюю направляющую. Для широких проёмов важно проверить, выдержит ли перемычка над проёмом вес направляющей с полным пакетом секций, особенно при остеклении триплексом.

Производство занимает 5–7 рабочих дней: раскрой профиля, сборка секций, остекление, монтаж петель и роликовых кареток, контрольная сборка всего пакета в цехе перед отправкой на объект — так неровности хода выявляются и устраняются до, а не после установки.

Монтаж типовой гармошки шириной до 4 м занимает 3–5 часов. Направляющую крепят к перемычке проёма анкерами с шагом, рассчитанным на полную массу секций, после чего навешивают полотна, регулируют ролики и проверяют плавность складывания по всей длине. Работы сдаются по акту, гарантия по договору — до 7 лет.

Уход и типичные ошибки

Стекло секций моют обычным средством для стёкол мягкой тканью — абразивные губки оставляют матовые царапины на закалённой поверхности, которые уже не убрать полировкой. Ролики верхней каретки раз в 6–12 месяцев очищают от пыли и смазывают силиконовой смазкой, а не машинным маслом, которое собирает грязь и со временем забивает подшипник.

Частая ошибка — заказ гармошки без учёта пространства для складывания: если у откоса нет свободных 200–300 мм на секцию, пакет упирается в стену или мебель и не раскрывается полностью. Вторая ошибка — выбор слишком тяжёлого стекла (двойной стеклопакет вместо одинарного закалённого) без пересчёта направляющей: увеличенная масса секций требует более мощных роликов и усиленной верхней балки.

Третья ошибка — экономия на количестве петель между секциями: разреженная расстановка петель приводит к провису отдельных створок и неровному ходу всего пакета. Мы рассчитываем количество петель и роликов исходя из массы каждой секции ещё на этапе проектирования, чтобы избежать этой проблемы.

• Не экономьте на пространстве для складывания пакета у откоса;
• Не увеличивайте толщину стекла без пересчёта направляющей и роликов;
• Не сокращайте число петель между секциями — это причина провиса;
• Смазывайте ролики силиконовой смазкой, а не машинным маслом.

Гармошка, купе или распашная дверь: что выбрать

Гармошка выигрывает там, где нужно полностью раскрыть широкий проём без свободного пространства для дуги распашной двери и без ниши в стене, которая требуется раздвижной купе. Это делает её оптимальным выбором для проёма между гостиной и террасой: полное раскрытие важно летом, а зимой секции складываются компактно, не занимая пространства внутри помещения.

Раздвижная дверь купе выигрывает в проёмах, которые не нужно раскрывать полностью, а только обеспечивать проход, — там она даёт более плавный и тихий ход, поскольку в отличие от гармошки не имеет множества шарнирных соединений между секциями, каждое из которых потенциально может со временем разболтаться и создавать люфт.

Распашная дверь остаётся самым простым и надёжным решением для узких проёмов, где полное раскрытие не требуется вовсе — стандартный вход в комнату не выигрывает от механики гармошки, а лишняя сложность конструкции только увеличивает число узлов, требующих обслуживания.

Климатическое исполнение и защита от осадков

Для наружного применения — терраса, летняя веранда, витрина кафе — важна не только теплоизоляция профиля, но и защита нижней направляющей от скопления воды и льда. У беспороговых конструкций нижний рельс делают с дренажными отверстиями, отводящими попавшую влагу наружу, иначе застоявшаяся вода зимой замерзает и блокирует ход роликов.

Верхнюю направляющую в уличном исполнении защищают от прямого попадания дождя декоративным нащельником или козырьком — вода, стекающая по фасаду и попадающая в паз направляющей, со временем вымывает смазку из роликов и ускоряет их износ. Это особенно важно для конструкций, ориентированных на дождливую сторону дома.

В регионах с обильным снегопадом также стоит предусмотреть достаточный отступ нижнего рельса от уровня земли или террасной доски — заваленный снегом рельс не даёт секциям сдвинуться, и дверь приходится предварительно расчищать перед каждым использованием в зимний период.

Как рассчитать оптимальное число секций

Число секций гармошки — компромисс между визуальной лёгкостью и надёжностью конструкции: чем больше секций, тем уже профиль каждой из них и тем меньше он «съедает» стекла, но одновременно растёт число шарнирных соединений между створками, каждое из которых со временем может дать небольшой люфт. На практике для проёма шириной 3–4 м оптимальны 4–6 секций — это даёт хороший баланс между лёгкостью полотна и долговечностью петель.

Для очень широких проёмов — от 5 м и выше — иногда разумнее разбить конструкцию на две независимые гармошки, складывающиеся к разным откосам, а не собирать один длинный пакет из 10 и более секций: это снижает суммарную нагрузку на одну направляющую и упрощает будущее обслуживание, поскольку неисправность одной группы секций не затрагивает вторую половину проёма.

При проектировании мы всегда рассчитываем число секций исходя из ширины проёма, массы выбранного стекла и доступного пространства для складывания пакета у откоса — универсальной формулы «на глаз» здесь нет, и итоговое решение всегда индивидуально для конкретного объекта.

Сезонная эксплуатация: перевод веранды на зимний режим

В домах с сезонным использованием террасы прозрачная гармошка часто работает по-разному летом и зимой: летом она подолгу стоит полностью раскрытой, а зимой — постоянно закрытой, и оба режима создают разную нагрузку на фурнитуру. Ролики, которые месяцами не двигались в закрытом положении, перед сезонным открытием стоит проверить и смазать заранее, а не в момент первой попытки раскрыть конструкцию после зимы.

Уплотнители по контуру секций при постоянной эксплуатации в закрытом положении зимой воспринимают статическую нагрузку иначе, чем при частом открывании-закрывании летом — рекомендуется раз в сезон слегка приоткрывать и снова закрывать гармошку даже в холодное время года, чтобы уплотнитель не терял эластичность от долгого нахождения в одном сжатом положении.

Перед первым в сезоне полным раскрытием пакета стоит убедиться, что зона складывания у откоса свободна от пыли, паутины и мелкого мусора, накопившегося за зиму, — иначе ролики могут забиться уже на первом же полном цикле открывания после долгого простоя.

Из чего складывается цена

Цена прозрачной двери-гармошки в «Стеклофорт» начинается от 3500 ₽ за м² — это холодная конструкция с закалённым стеклом 6 мм и базовыми роликовыми каретками. Тёплый профиль с термовставкой и стеклопакетом обходится в 6500–11 000 ₽/м², а конструкции с триплексом или увеличенным числом секций считаются индивидуально с учётом расчёта нагрузки на направляющую.

На стоимость влияют тип профиля (холодный или тёплый), толщина и вид стекла (закалённое, триплекс, декоративное), число секций и общая ширина проёма, а также класс роликовой фурнитуры. Беспороговая конструкция с нижним рельсом, утопленным в стяжку, тоже увеличивает смету за счёт дополнительных работ по полу.

Итоговую сумму фиксируем в договоре после бесплатного замера. Срок изготовления — 5–7 рабочих дней, монтаж — 3–5 часов, гарантия по договору — до 7 лет. Предварительный расчёт по ширине проёма и фотографии можно получить дистанционно на info@steklofort.ru.

Для проектов частного дома, где терраса проектируется одновременно с гостиной, разумно согласовать заказ гармошки на этапе строительства, а не после отделки: это позволяет точно предусмотреть закладную под верхнюю направляющую в перемычке проёма и избежать дополнительных работ по усилению конструкции уже после того, как стены и потолок готовы.
