Радиусные двери-гармошка

Что такое радиусная дверь-гармошка

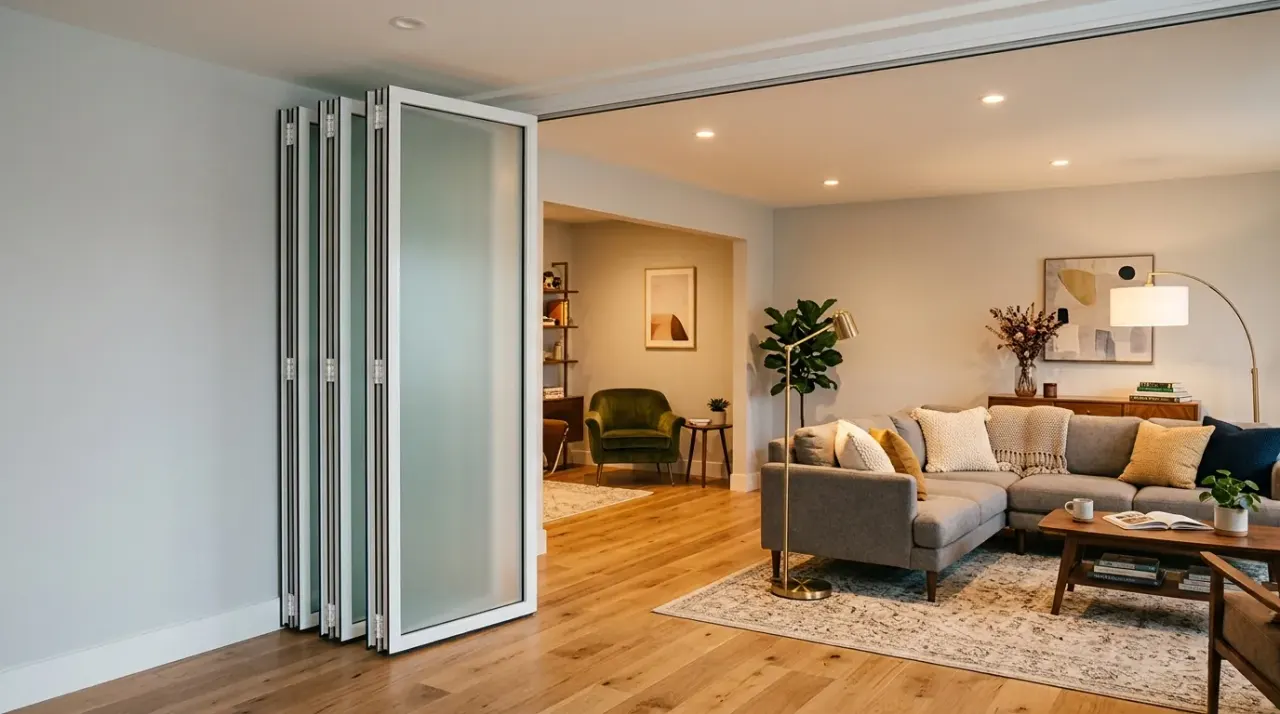

Радиусная дверь-гармошка — это складная конструкция из нескольких узких створок, соединённых петлями, которая при открывании складывается в компактный пакет у края проёма, а сам пакет движется по изогнутой направляющей вслед за формой стены. В отличие от обычной прямой гармошки, здесь каждая створка немного развёрнута относительно соседней, чтобы вся линия дверей повторяла дугу эркера, веранды или полукруглого зимнего сада.

Такая схема востребована там, где проём не прямой, а изогнутый: скруглённый выход на террасу, полукруглая веранда, изогнутая линия остекления беседки. Прямая гармошка в такой проём либо не встанет вовсе, либо потребует разбивки на несколько отдельных прямых секций с угловыми стойками, что портит плавность линии фасада.

«Стеклофорт» изготавливает радиусные двери-гармошка на собственном производстве в Москве: рассчитывает угол разворота каждой створки индивидуально под снятый на объекте радиус, гнёт направляющую и подбирает фурнитуру, рассчитанную на многократное складывание полотна по кривой.

Материалы: профиль и заполнение створок

Каркас каждой створки — алюминиевый профиль толщиной стенки 1,4–1,8 мм, тёплый или холодный в зависимости от того, отапливается ли помещение за дверью. Для веранды и зимнего сада почти всегда берут тёплую серию с полиамидной термовставкой, иначе конструкция превращается в мостик холода по всей длине проёма.

Заполнение створок — закалённое стекло 5–8 мм, однокамерный стеклопакет для отапливаемых помещений или сэндвич-панель в нижней трети полотна для дополнительной жёсткости и защиты от механических повреждений. Узкие вертикальные секции стекла в радиусной гармошке визуально дробят дугу и подчёркивают её плавность лучше, чем одно широкое полотно.

Петли между створками делают усиленными, рассчитанными на угол складывания больше, чем в прямой гармошке: за счёт разворота каждой секции относительно соседней петля работает не строго на 180°, а под собственным углом, который рассчитывают индивидуально для каждого радиуса и числа створок.

Механизм складывания по дуге

Верхняя направляющая для радиусной гармошки гнётся по тому же радиусу, что и линия проёма, а ролики каждой створки движутся по ней синхронно, обеспечивая равномерное складывание пакета без перекоса. Нижняя направляющая при этом часто делается скрытой в стяжке пола, чтобы не создавать порог на пути к террасе или веранде.

Ключевой узел — шарнирное соединение створок между собой: оно должно свободно проворачиваться на нужный угол, но не иметь люфта, иначе пакет провисает и створки трутся друг о друга при складывании. Для тяжёлых стеклопакетов используют двойные ролики на верхней направляющей с увеличенным ресурсом хода и усиленной осью.

Число створок в одном пакете обычно не превышает 5–7 — при большем количестве нарастает суммарный люфт и вес пакета, который нужно сдвигать вручную каждый раз при открывании. Для широких проёмов радиусную гармошку разбивают на два независимых пакета, складывающихся к разным краям дуги, каждый со своей направляющей и отдельным комплектом роликов подходящей грузоподъёмности.

Расчёт радиуса и числа створок

Замер начинается со снятия дуги проёма в нескольких точках по ширине — инженер прикладывает гибкий шаблон к линии остекления и фиксирует отклонения от теоретической окружности. Реальная кривизна веранды или эркера после отделки почти всегда отличается от проектной на несколько сантиметров.

Число створок рассчитывают исходя из общей длины дуги и ширины каждой секции: чем меньше радиус, тем уже должна быть створка, чтобы линия гармошки визуально оставалась плавной, а не «гранёной». Стандартная ширина створки для радиусной гармошки — 400–600 мм против 600–900 мм у прямой конструкции.

Угол разворота каждой створки относительно соседней рассчитывается отдельно и не всегда одинаков по всей дуге — если радиус меняется по длине проёма (что нередко в старых постройках), угол складывания подбирают индивидуально для каждой пары створок.

• Радиус проёма — снимается по нескольким точкам, не по одной хорде;
• Ширина створки — 400–600 мм для плавной дуги;
• Число створок в пакете — не более 5–7;
• Угол разворота — рассчитывается индивидуально для каждой пары.

Виды конструкций

Односторонняя схема — весь пакет складывается к одному краю дуги, что удобно, если с другой стороны проёма расположена глухая стена или несущая колонна. Такая схема проще в расчёте и дешевле в изготовлении за счёт единой направляющей без разрывов и минимального числа стыков на всём протяжении дуги проёма.

Симметричная схема — пакеты складываются к обоим краям проёма навстречу друг другу, освобождая центральную, самую широкую часть дуги. Это востребовано в банкетных залах и просторных верандах, где по центру часто расположен основной вид на участок, сад или водоём за окном.

Комбинированная схема сочетает радиусную гармошку с одной неподвижной секцией остекления и распашной дверью для повседневного прохода — так не приходится складывать весь пакет ради того, чтобы просто выйти на улицу или впустить свежий воздух на пару минут.

Безопасность и прочность конструкции

Стекло в радиусной гармошке проходит обязательную закалку — обычное листовое стекло для узких вертикальных секций створок не применяют, так как при боковом ударе о край соседней створки оно может расколоться на крупные острые фрагменты. Закалённое стекло рассыпается на мелкие неострые гранулы, что безопасно даже при активном использовании детьми на веранде.

Каждый шарнир и ролик рассчитывают с запасом прочности не менее 1,5 от расчётной нагрузки — ветровая нагрузка на открытую веранду добавляет дополнительное усилие на механизм складывания, которое нужно учитывать отдельно от статического веса самих створок.

Для регионов с сильным ветром предусматривают дополнительную фиксацию сложенного пакета — защёлку или шпингалет, который удерживает створки в закрытом виде при порывах и не даёт пакету самопроизвольно раскладываться в непогоду, особенно на верандах, обращённых на открытую сторону участка.

Цвет и дизайн профиля

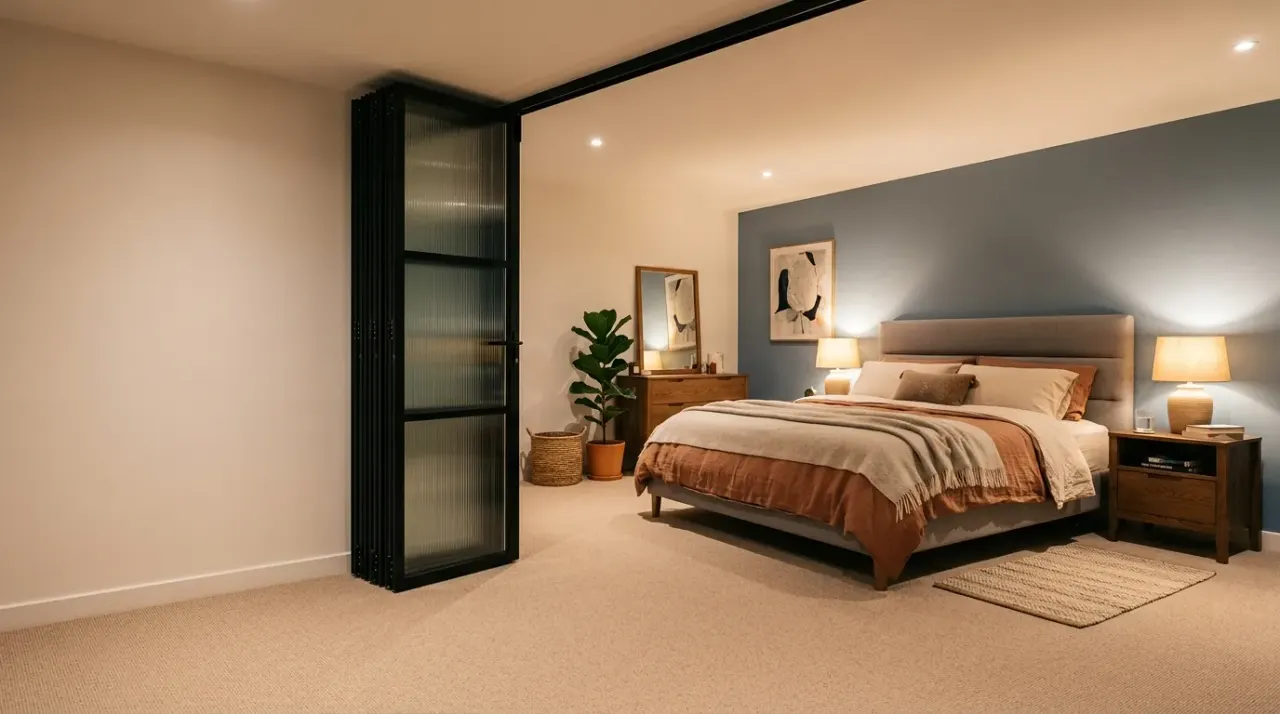

Профиль радиусной гармошки красят порошковым методом по каталогу RAL в любой оттенок либо анодируют — популярны антрацит, чёрный матовый и цвет натурального алюминия для современных фасадов, а также белый и бежевый для классических загородных домов.

Двусторонняя окраска — разный цвет снаружи и внутри — часто применяется на верандах: например, тёмный антрацит со стороны улицы и светлый оттенок изнутри, чтобы дверь гармонировала одновременно с фасадом дома и с интерьером веранды.

Узкие вертикальные секции стекла радиусной гармошки визуально работают как ритмичный декоративный элемент фасада — особенно при контрастном цвете профиля, когда чередование стекла и металла подчёркивает саму дугу проёма.

Сочетание с остальным остеклением дома

Радиусную гармошку на веранде обычно проектируют в единой стилистике с остальными окнами и дверьми дома: тот же профиль, тот же цвет, схожая раскладка. Это особенно важно, если веранда пристроена позже основного дома и её остекление рискует визуально «спорить» с фасадом.

При примыкании к панорамному остеклению без складных элементов — например, к неподвижному витражу зимнего сада — важно согласовать высоту низа и верха профиля, чтобы линия горизонта не прерывалась на стыке подвижной и неподвижной части конструкции.

Для домов с уже установленными окнами других производителей «Стеклофорт» подбирает ближайший по геометрии профиль и согласовывает цвет по образцу RAL, чтобы новая радиусная гармошка не выглядела чужеродной вставкой на фасаде.

Где применяют радиусные двери-гармошка

Наиболее частый основной сценарий — выход на веранду или террасу с полукруглым эркером: радиусная гармошка при полном открытии стирает границу между домом и улицей, а летом позволяет объединить веранду и гостиную в единое пространство без промежуточных стоек.

Зимние сады и оранжереи с изогнутым остеклением — второй частый запрос: здесь важно, чтобы дверь не разрывала плавную линию фасада отдельной прямой секцией, а продолжала общий радиус конструкции. Тёплый профиль с термовставкой обязателен, если зимний сад отапливается круглый год.

Банкетные залы, летние кафе и беседки с круговым остеклением используют радиусную гармошку для трансформации закрытого зала в открытую веранду в тёплый сезон — весь периметр складывается в несколько компактных пакетов, освобождая проём почти полностью.

Сравнение с прямой гармошкой и раздвижной радиусной дверью

Прямая гармошка в изогнутый проём ставится только сегментами с угловыми стойками между ними — получается не дуга, а ломаная линия из нескольких прямых участков. Радиусная версия убирает эти стойки и даёт визуально цельную дугу по всей длине проёма.

По сравнению с раздвижной радиусной дверью-купе гармошка открывает больший процент проёма — до 90% против 60–70% у раздвижной схемы, где часть полотна всегда остаётся в зоне парковки створки. Обратная сторона — более сложный механизм и больше подвижных узлов, которые требуют обслуживания и периодической регулировки шарниров.

Для проёмов шириной более 4–5 м гармошка обычно выигрывает по удобству эксплуатации, а для узких проёмов до 2 м чаще достаточно раздвижной радиусной двери — она проще, дешевле и требует меньше настройки после монтажа.

Энергоэффективность и уплотнение стыков

Главная сложность тёплой радиусной гармошки — герметизация вертикальных стыков между створками: в отличие от обычной раздвижной двери с одним-двумя контурами уплотнения, здесь таких стыков в несколько раз больше, и каждый должен перекрываться при закрытом положении пакета.

Используют многоконтурное EPDM-уплотнение по периметру каждой створки и нащельник в месте последнего примыкания пакета к стойке — он перекрывает щель, которая неизбежно остаётся между сложенными полотнами и рамой проёма.

Даже при качественном уплотнении тёплая радиусная гармошка уступает по теплоизоляции глухому остеклению того же профиля примерно на 15–20% — это стоит учитывать при расчёте отопления веранды или зимнего сада с такой дверью на значительной части периметра ограждающих конструкций.

• Многоконтурное уплотнение — по периметру каждой створки;
• Нащельник — перекрывает щель у последней стойки;
• Тёплая гармошка — уступает глухому остеклению 15–20% по теплоизоляции;
• Ветровая нагрузка — учитывается отдельно от статического веса.

Замер, изготовление и монтаж

Бесплатный замер выполняет инженер «Стеклофорт»: снимает дугу проёма в нескольких точках, определяет число и ширину створок, уточняет способ уборки нижней направляющей и наличие порога на входе на веранду.

Изготовление занимает 10–14 рабочих дней — дольше, чем для обычной радиусной двери, так как каждая створка и каждый шарнир между ними рассчитываются и собираются индивидуально под конкретный угол дуги, а затем проходят контрольную сборку в цехе перед отправкой на объект.

Монтаж выполняют два-три специалиста за 1–2 дня: сначала устанавливают и выверяют изогнутую верхнюю направляющую, затем последовательно навешивают створки, регулируют углы шарниров и проверяют плавность складывания пакета по всей дуге. Работы сдают по акту, гарантия по договору — до 7 лет.

• Замер — бесплатно, по заявке на info@steklofort.ru;
• Изготовление — 10–14 рабочих дней;
• Монтаж — 1–2 дня с регулировкой шарниров;
• Гарантия — до 7 лет на конструкцию.

Эксплуатация и типичные ошибки

Ролики и шарниры смазывают силиконовой смазкой два раза в год — обычная машинная смазка со временем собирает пыль и превращается в абразивную пасту, которая ускоряет износ. Направляющую очищают от песка и листьев, особенно если гармошка ведёт на открытую террасу.

Частая ошибка — попытка сэкономить на числе роликов: в радиусной гармошке, в отличие от прямой, нагрузка на каждую створку распределена неравномерно из-за разворота, и уменьшенное число роликов быстро приводит к перекосу пакета.

Вторая ошибка — установка холодного профиля на отапливаемую веранду: конструкция начинает промерзать по каждому шарниру, а не только по коробке, как в обычной двери, из-за большого количества вертикальных стыков между створками. Третья — редкая чистка нижней направляющей, из-за которой в желоб набивается песок и мелкий мусор, повышающие сопротивление ходу пакета.

• Смазывайте ролики и шарниры силиконовой смазкой дважды в год;
• Очищайте направляющую от песка и листьев после сезона;
• Не экономьте на числе роликов при большом числе створок;
• Для отапливаемой веранды выбирайте только тёплый профиль.

Из чего складывается цена

Цена радиусной двери-гармошка в «Стеклофорт» стартует от 2900 ₽/м². В стоимость входят расчёт угла разворота створок, гибка направляющей, фурнитура с усиленными шарнирами, монтаж и регулировка пакета.

Смету увеличивают малый радиус дуги, тёплый профиль с двухкамерным стеклопакетом, увеличенное число створок и скрытая нижняя направляющая в стяжке пола. Удешевляют стандартный радиус, холодный профиль для неотапливаемых веранд и односторонняя схема складывания.

Сумму фиксируют в договоре после бесплатного замера — без доплат по факту монтажа. Срок изготовления — 10–14 рабочих дней, гарантия — до 7 лет. Пришлите фото проёма, примерную длину дуги и желаемое число створок на info@steklofort.ru для предварительного расчёта нескольких вариантов комплектации.

• Расчёт угла разворота створок и гибка направляющей — входят в цену;
• Двухкамерный стеклопакет и скрытая нижняя направляющая — увеличивают смету;
• Стандартный радиус и холодный профиль — снижают стоимость;
• Монтаж и регулировка пакета — без доплат по факту.
