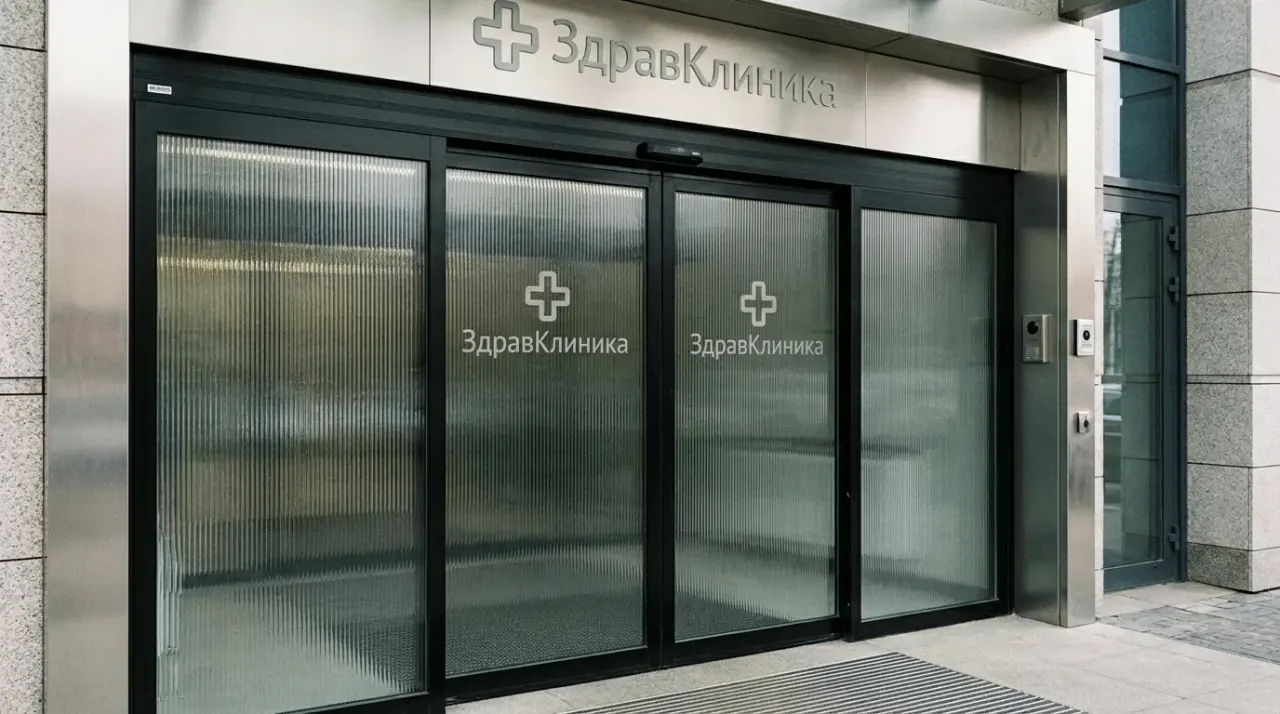

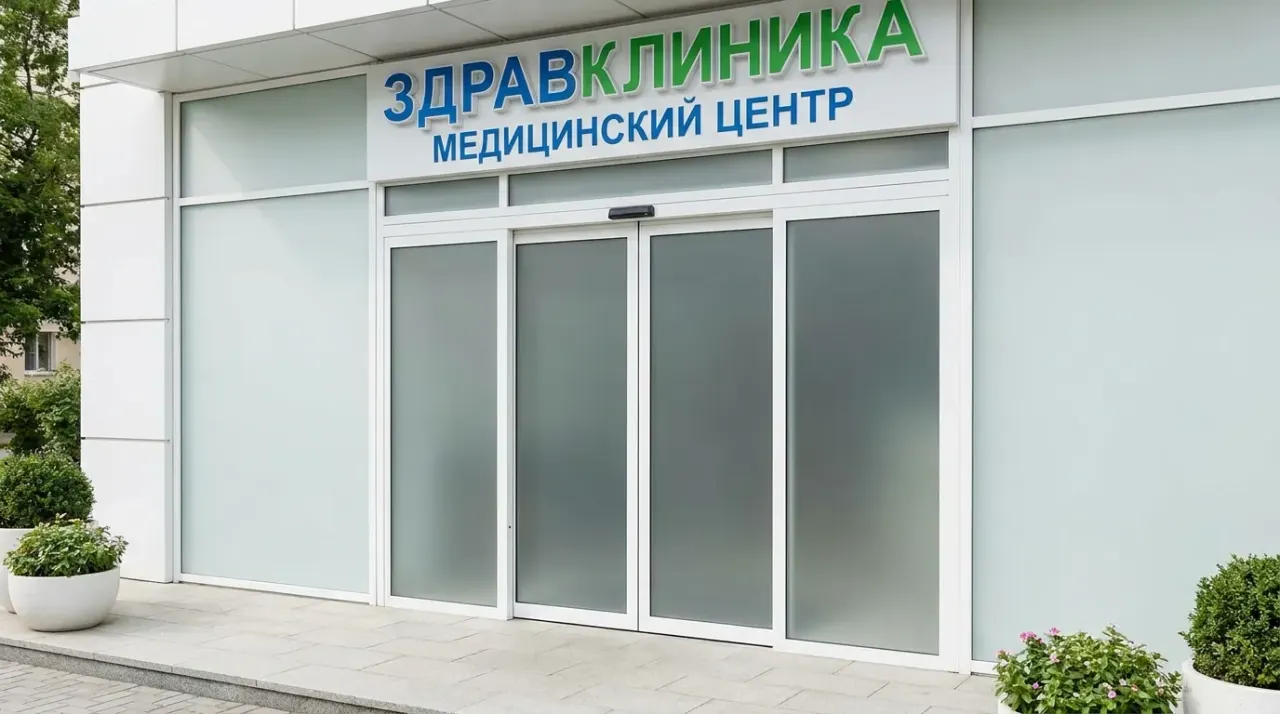

Раздвижные автоматические уличные двери — из чего они состоят

Чем уличная автоматическая дверь отличается от внутренней

Автоматическая дверь, установленная прямо на границе улицы и здания, работает в принципиально иных условиях, чем система внутри тёплого вестибюля за тамбуром. Она принимает на себя осадки, ветровую нагрузку, перепады температур от −30 до +35 °C в течение года и абразивную пыль с улицы, которая забивается в направляющую и подшипники каретки. Всё это требует отдельного расчёта узлов, которые во внутренней двери можно было бы сделать проще и дешевле.

Ключевое отличие — герметизация. Внутренняя дверь может позволить себе минимальные зазоры без специальной защиты от воды, а уличная обязана иметь порог с водоотводом, козырёк или навес над проёмом и уплотнители по всему периметру полотна, иначе косой дождь и талый снег будут попадать внутрь здания при каждом открывании.

Второе отличие — привод и электроника. Компоненты, работающие на улице, должны быть рассчитаны на температурный диапазон эксплуатации не уже −30…+50 °C и иметь защиту от влаги по классу не ниже IP54. Обычный «комнатный» привод для внутренних дверей на морозе быстро выходит из строя — смазка густеет, электроника даёт сбои, а датчики покрываются конденсатом.

Профиль и остекление для уличных условий

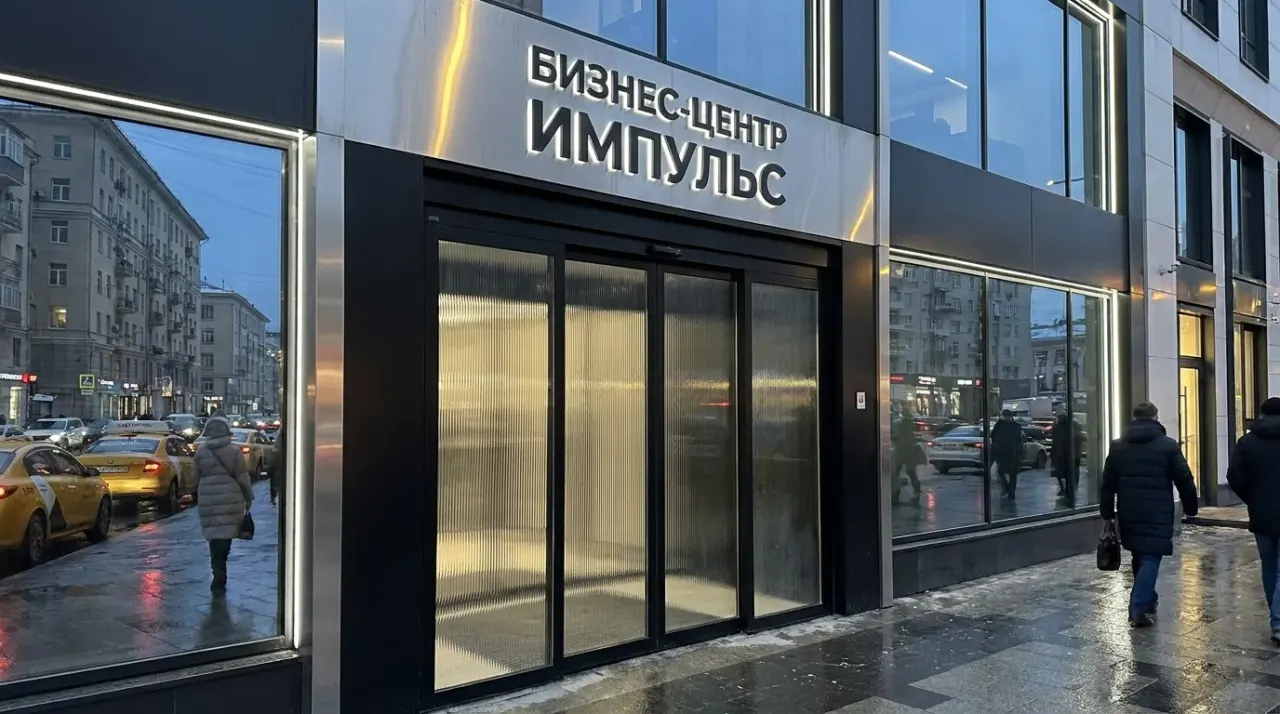

Профиль уличной автоматической двери почти всегда тёплый, с полиамидной термовставкой шириной 24–34 мм — холодный алюминий на границе улицы и тёплого помещения неизбежно промерзает и покрывается конденсатом с внутренней стороны. Толщина стенки несущего профиля — от 2 мм, поскольку конструкция постоянно испытывает ветровую нагрузку и вибрацию от работы привода.

Остекление — однокамерный энергосберегающий стеклопакет толщиной 32–40 мм с закалённым стеклом с обеих сторон. Для входных групп с высокой проходимостью или в местах, где возможен вандализм, наружное стекло делают триплексом 6.6.2 — оно не рассыпается при ударе и сохраняет целостность полотна до замены.

Дистанционная рамка стеклопакета — тёплая (из нержавейки или композита), чтобы минимизировать промерзание по нижней кромке остекления, где чаще всего образуется наледь в морозы. На особо ответственных объектах дополнительно предусматривают обогрев стекла или порога тонким греющим кабелем — это исключает образование льда на пути движения полотна.

Порог, водоотвод и защита от осадков

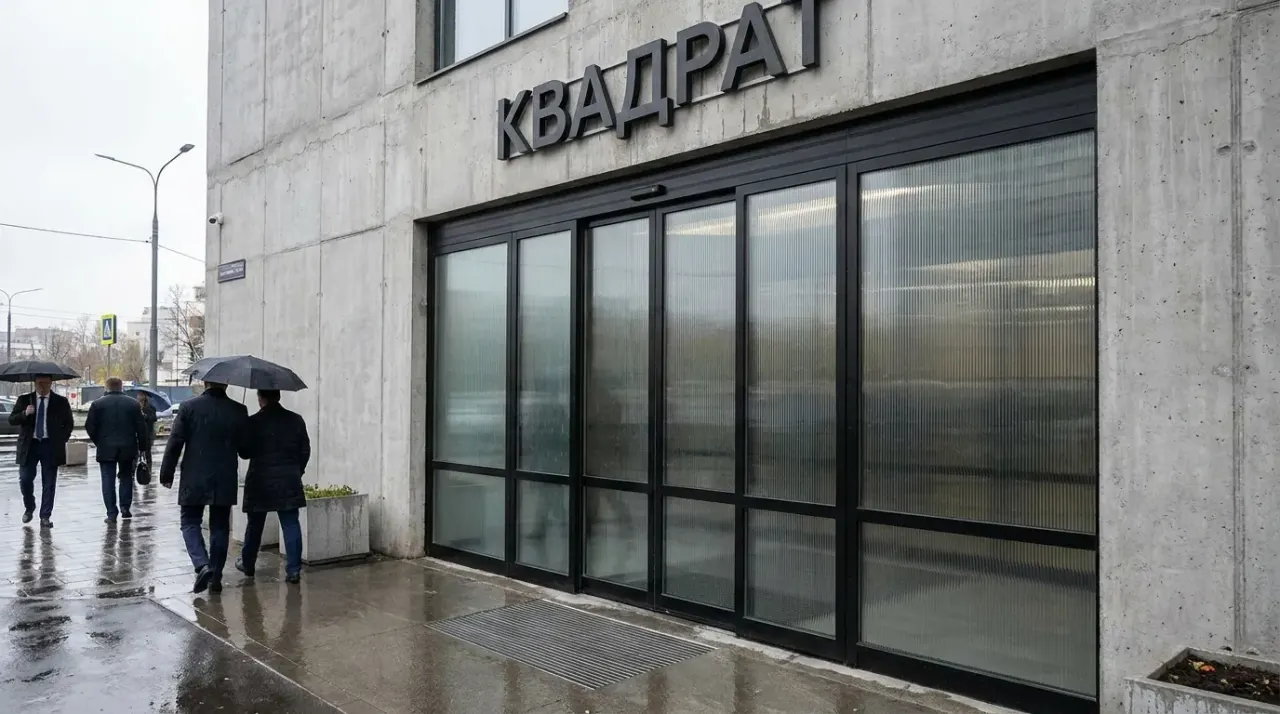

Порог уличной раздвижной двери — один из самых нагруженных узлов конструкции: по нему постоянно катится нижний направляющий ролик, и одновременно он должен отводить воду наружу, не давая ей затекать внутрь здания. Правильное решение — алюминиевый порог с уклоном 1–2% от здания и дренажным каналом, соединённым с системой ливневой канализации или открытым водоотводом.

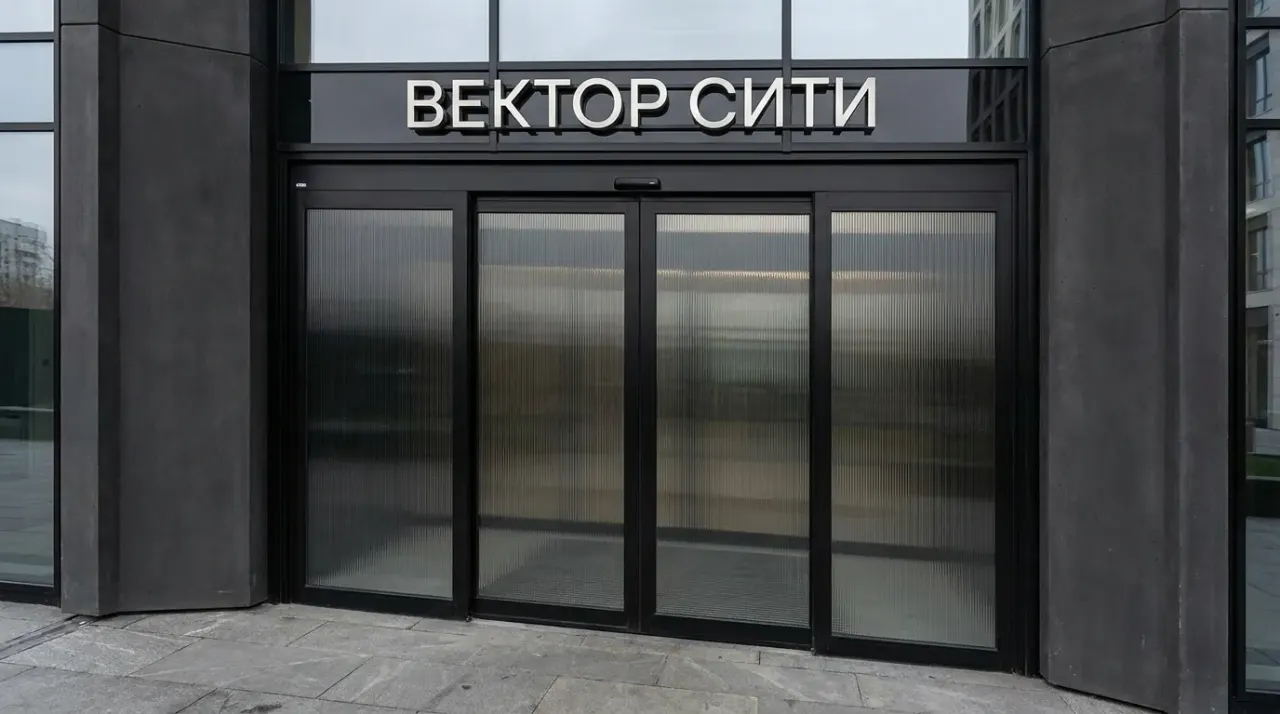

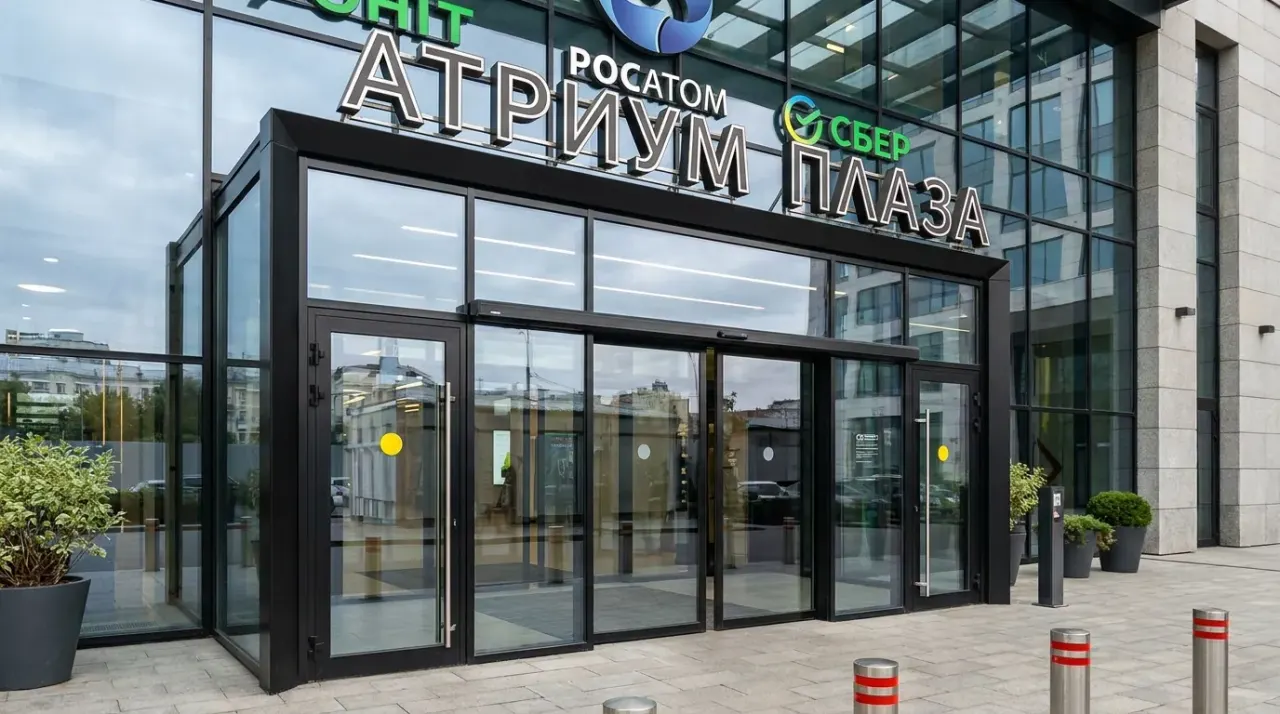

Над проёмом обязательно предусматривают козырёк или навес шириной не менее 600–800 мм — он защищает направляющую и привод от прямого попадания дождя и снега сверху. Без козырька вода, стекающая с фасада, попадает в механизм направляющей, что резко ускоряет коррозию роликов и подшипников даже при их антикоррозийном покрытии.

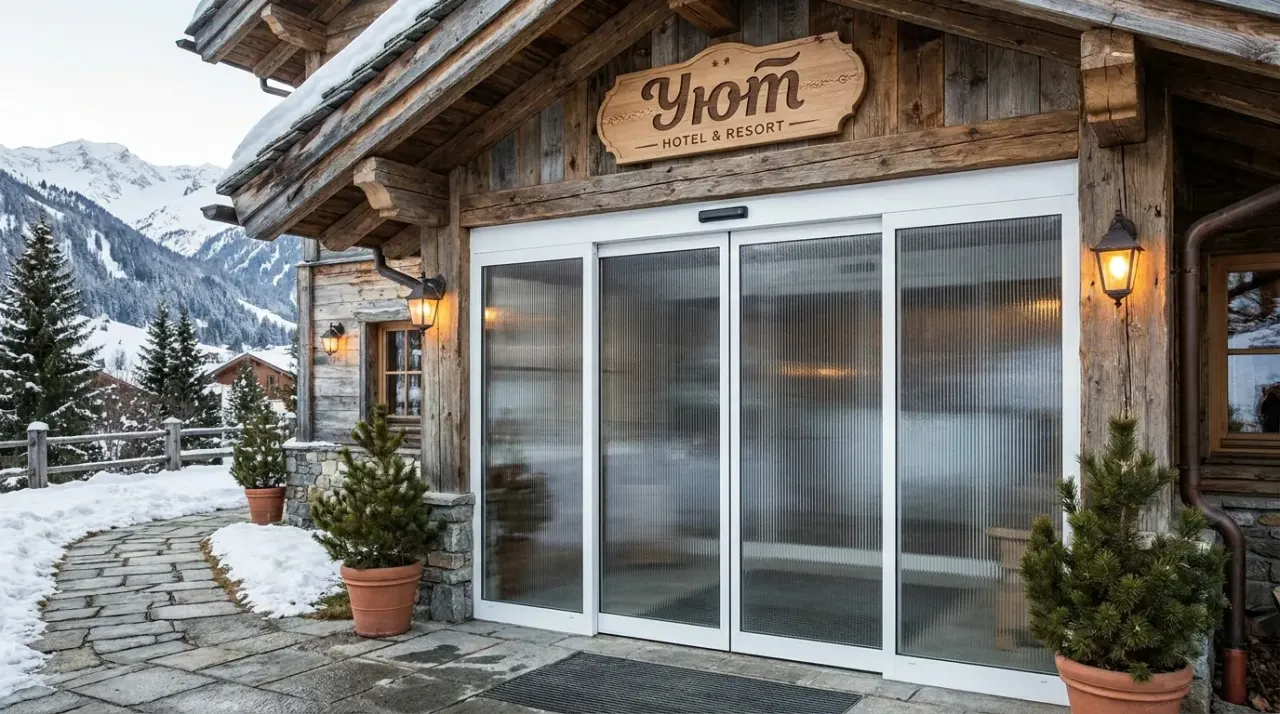

Для регионов с обильными снегопадами дополнительно продумывают защиту нижней направляющей от заноса снегом — например, приподнятый порог или подогреваемый желоб. Без этого зимой полотно может физически застрять в накопившемся снегу и льду, а привод, пытаясь продавить препятствие, получает аварийную перегрузку.

• Порог с уклоном 1–2% и дренажным каналом наружу;
• Козырёк над проёмом шириной не менее 600–800 мм;
• Тёплая дистанционная рамка в стеклопакете против наледи;
• Подогрев порога или желоба в регионах со снегопадами.

Привод и электроника для улицы

Приводной механизм уличной двери отличается от обычного морозостойким исполнением: специальная смазка, не густеющая при отрицательных температурах, уплотнённый корпус блока управления с защитой не ниже IP54, а на особо ответственных объектах — IP65. Мощность привода подбирают с запасом 15–20% сверх расчётной, поскольку зимой сопротивление движению возрастает из-за загустевшей смазки и обледенения направляющей.

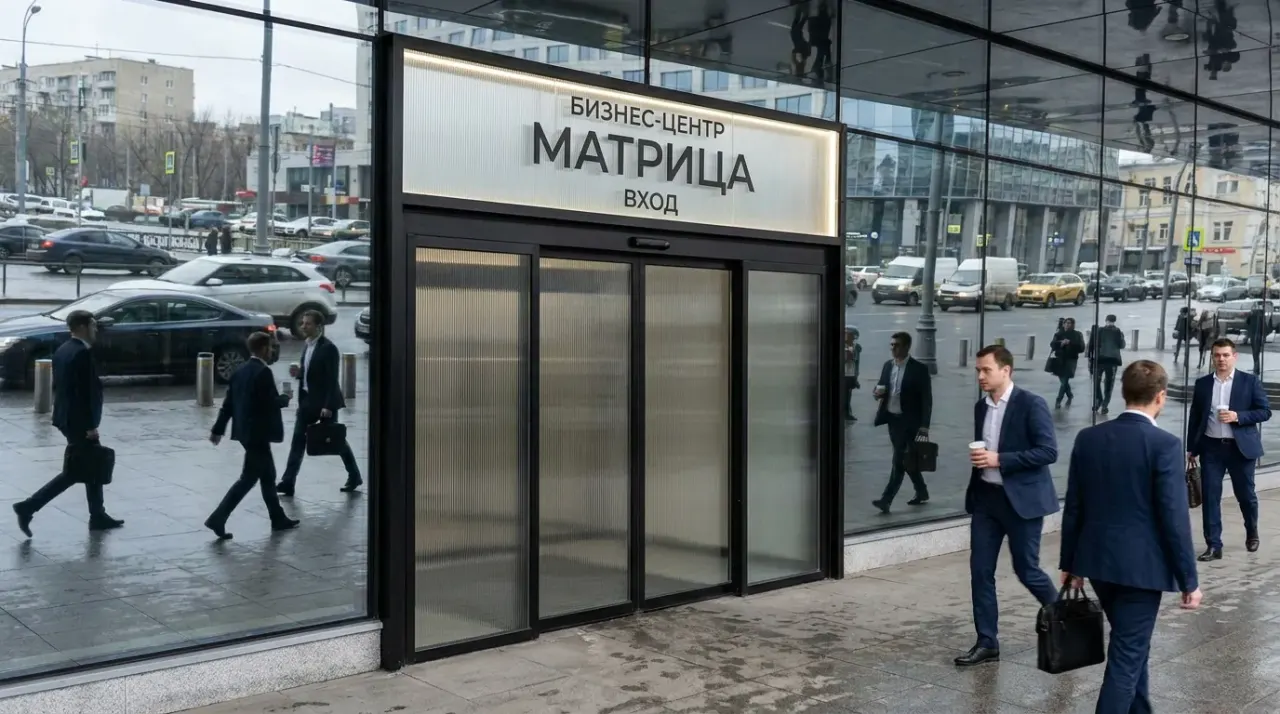

Датчики движения для уличных дверей калибруют иначе, чем для внутренних: чувствительность снижают, чтобы система не реагировала на проезжающий транспорт, качающиеся ветки или падающий снег, но при этом уверенно распознавала приближающегося человека. Дополнительно используют датчики, устойчивые к прямому солнечному свету и осадкам — обычная бытовая электроника здесь быстро выходит из строя.

Блок управления часто выносят внутрь здания или в защищённый герметичный короб непосредственно у проёма, чтобы минимизировать воздействие влаги и перепадов температуры на плату контроллера. Кабельные вводы дополнительно герметизируют — это стандартная практика для любого уличного электрооборудования.

Тамбурные схемы и энергоэффективность

Для зданий с постоянным отоплением уличную автоматическую дверь редко ставят как единственный барьер — чаще используют тамбурную схему из двух последовательных дверей с воздушным пространством между ними. Контроллеры синхронизируют работу так, чтобы вторая дверь открывалась только после полного закрытия первой, минимизируя прямой сквозняк между улицей и тёплым помещением.

Такая схема заметно снижает теплопотери здания и предотвращает образование конденсата на внутренних поверхностях в морозы. Расстояние между двумя дверями тамбура обычно составляет 1,5–3 м — этого достаточно, чтобы человек с тележкой или коляской успел полностью пройти зону между створками, не блокируя одновременно оба прохода.

На входах с очень высокой интенсивностью потока (вокзалы, крупные торговые центры) вместо тамбура иногда используют воздушные тепловые завесы над проёмом — они создают направленный поток тёплого воздуха, который частично компенсирует потери от постоянно открывающейся уличной двери.

Материалы фурнитуры: коррозионная стойкость

Все металлические элементы уличной автоматической двери, работающие на открытом воздухе, должны быть защищены от коррозии сильнее, чем аналогичные детали во внутренней конструкции. Ролики и подшипники каретки изготавливают из нержавеющей стали или используют детали с усиленным цинковым покрытием — обычная углеродистая сталь на улице ржавеет за один сезон, особенно при использовании антигололёдных реагентов рядом с порогом.

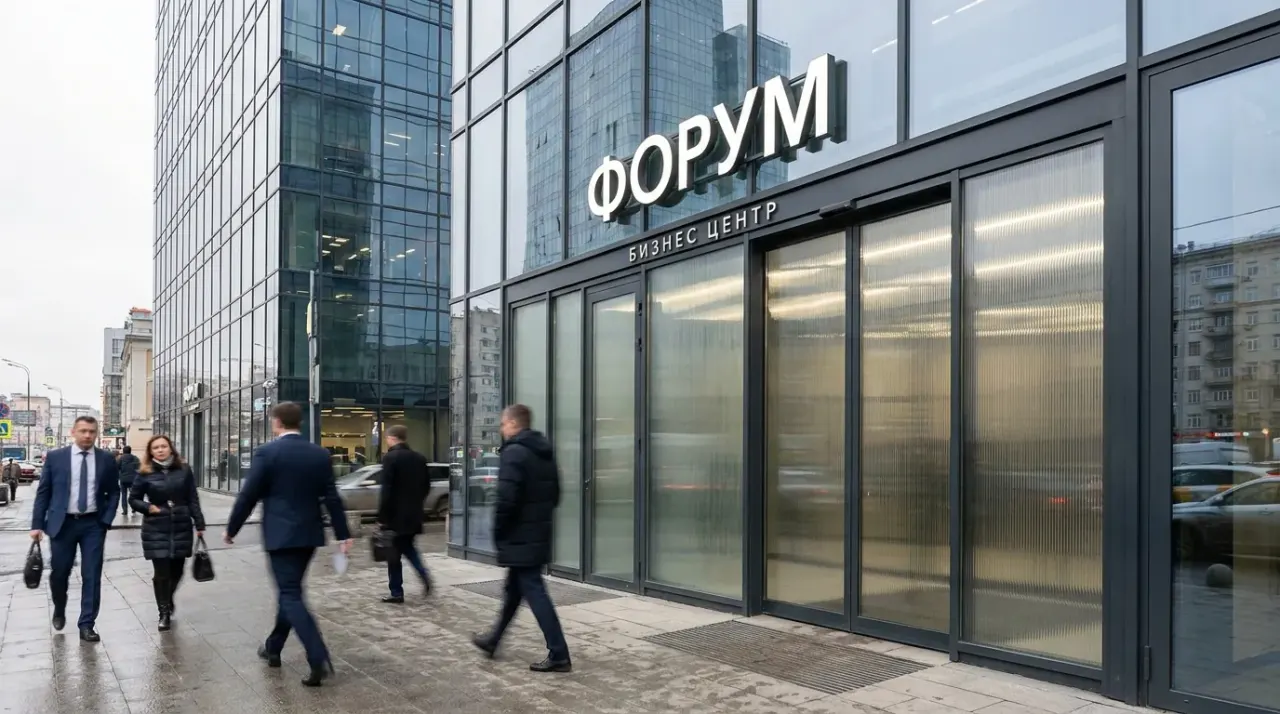

Крепёж (болты, анкеры, саморезы) для уличных дверей выбирают из нержавеющей стали класса не ниже A2 — оцинкованный крепёж со временем корродирует в местах контакта с реагентами и влагой. Уплотнители по периметру полотна — только EPDM, устойчивый к ультрафиолету и морозу до −50 °C; более дешёвая техническая резина дубеет и трескается уже через одну-две зимы на улице.

Порошковое покрытие профиля для уличных условий выбирают усиленного класса Qualicoat Seaside — оно устойчивее к воздействию влаги, ультрафиолета и температурных перепадов, чем стандартная полиэфирная эмаль. Это особенно важно для объектов рядом с оживлёнными дорогами, где на фасад дополнительно воздействуют реагенты и дорожная пыль.

• Ролики и подшипники — нержавеющая сталь или усиленное цинковое покрытие;
• Крепёж — нержавеющая сталь класса не ниже A2;
• Уплотнители — EPDM, устойчивый к УФ и морозу до −50 °C;
• Покрытие профиля — усиленный класс Qualicoat Seaside.

Монтаж и подготовка проёма

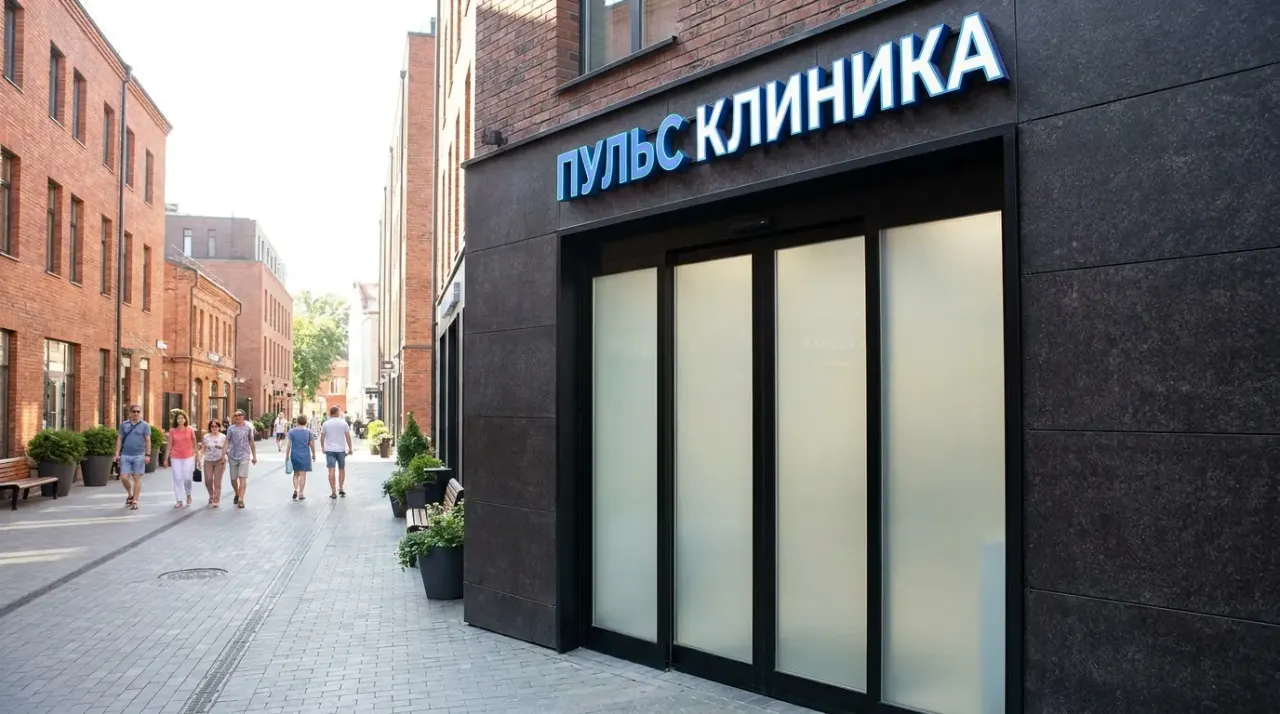

Монтаж уличной двери начинается с оценки фасада: нужно понять, выдержит ли существующая конструкция стены нагрузку от направляющей и привода, или потребуется дополнительный металлический портал. Часто уличные автоматические двери монтируют не в проём существующей стены, а как отдельно стоящую входную группу с собственным несущим каркасом из алюминиевого или стального профиля.

Порог устанавливают с точным контролем уклона — ошибка в 1–2 мм на длину порога уже может изменить направление стока воды и привести к застою у нижней направляющей. Козырёк и системы водоотвода монтируют одновременно с самой дверью, а не «потом», поскольку крепление козырька часто завязано на общий несущий каркас входной группы.

После установки конструкции обязательна пусконаладка в разных условиях: проверка работы привода при разной температуре (если сезон позволяет), калибровка датчиков с учётом реального освещения и ветра на объекте, тест функции антипаники. Типовой срок изготовления — 5–7 рабочих дней, монтаж уличной входной группы — от одного до трёх дней в зависимости от сложности фасадных работ.

• Оценка несущей способности фасада перед монтажом направляющей;
• Контроль уклона порога — не более 1–2 мм отклонения на длину;
• Козырёк и водоотвод монтируются одновременно с дверью;
• Изготовление — 5–7 дней, монтаж входной группы — 1–3 дня.

Обслуживание в течение года

Уличная дверь требует более частого обслуживания, чем внутренняя — рекомендуемая периодичность 3–4 раза в год, с обязательным осмотром перед началом зимнего сезона. Осенью проверяют состояние уплотнителей, чистят направляющую от накопившегося за лето мусора и листвы, обновляют смазку каретки на морозостойкую.

Зимой основное внимание — состояние порога и нижней направляющей: снег и лёд нужно регулярно убирать вручную, если нет системы подогрева, иначе привод получает избыточную нагрузку при попытке продавить полотно через препятствие. Весной проверяют состояние покрытия профиля после воздействия реагентов и промывают конструкцию от накопившейся соли и грязи.

Типичная неисправность уличных дверей в холодный сезон — обледенение датчиков движения, из-за которого система перестаёт реагировать на людей или, наоборот, срабатывает без причины. Решение — специальные обогреваемые датчики или регулярная механическая очистка их поверхности от инея в морозные дни.

Ветровая нагрузка и устойчивость конструкции

Уличная входная группа с автоматической дверью подвергается прямому воздействию ветра, и это учитывается уже на этапе проектирования каркаса — особенно для высоких зданий и открытых пространств без защиты соседними постройками. Профиль и крепление рассчитывают на региональную ветровую нагрузку по нормативам, а остекление подбирают с запасом прочности, если конструкция расположена на верхних этажах или в продуваемой зоне.

Порывистый ветер также влияет на работу самой автоматики: сильный порыв может создавать дополнительное сопротивление ходу полотна, и для таких условий привод подбирают с запасом мощности, а иногда добавляют ветрозащитный тамбур или козырёк увеличенной глубины, снижающий прямое воздействие потока воздуха на механизм.

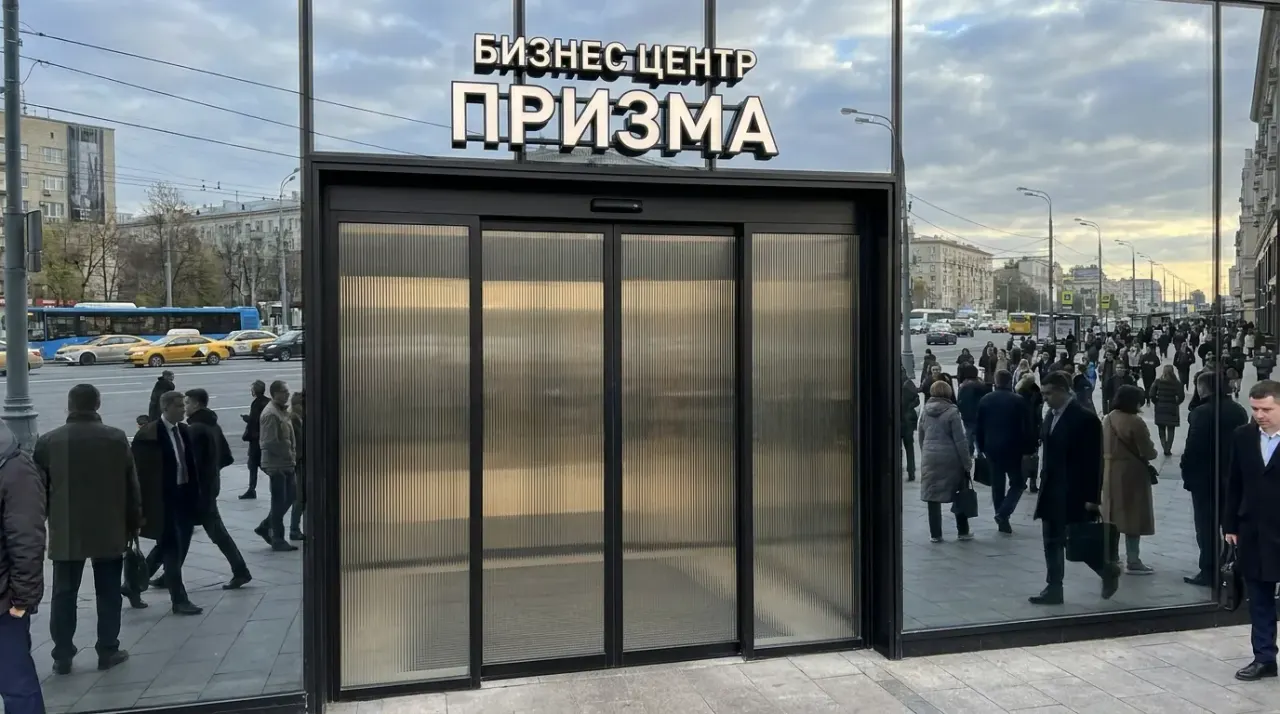

На объектах в открытой местности (склады, логистические центры, отдельно стоящие павильоны) особое внимание уделяют креплению козырька и защитного короба над направляющей — при сильном порывистом ветре плохо закреплённые элементы способны вибрировать и со временем расшатываться, что требует более частого контроля крепежа при плановом обслуживании.

Опыт эксплуатации в разных климатических поясах

В средней полосе России с характерными для Москвы перепадами температур от −25 до +30 °C уличные автоматические двери работают в наиболее универсальном режиме — здесь важен баланс между морозостойкостью зимой и защитой электроники от нагрева и прямого солнца летом. Именно этот климатический диапазон закладывается по умолчанию в стандартную комплектацию «Стеклофорт» для объектов в Москве и области.

В регионах с более суровыми зимами (Урал, Сибирь) комплектацию усиливают: увеличивают ширину термовставки, применяют двухкамерный стеклопакет вместо однокамерного и обязательно предусматривают подогрев порога. В более тёплых южных регионах, наоборот, больше внимания уделяют защите от прямого солнечного перегрева электроники и выцветания порошкового покрытия профиля под интенсивным ультрафиолетом.

Опыт эксплуатации показывает, что универсальных решений «на все климатические условия» не существует — правильный подбор комплектации всегда завязан на конкретный регион установки, и это обязательно уточняется на этапе замера и проектирования конструкции.

Антивандальная защита для общественных уличных входов

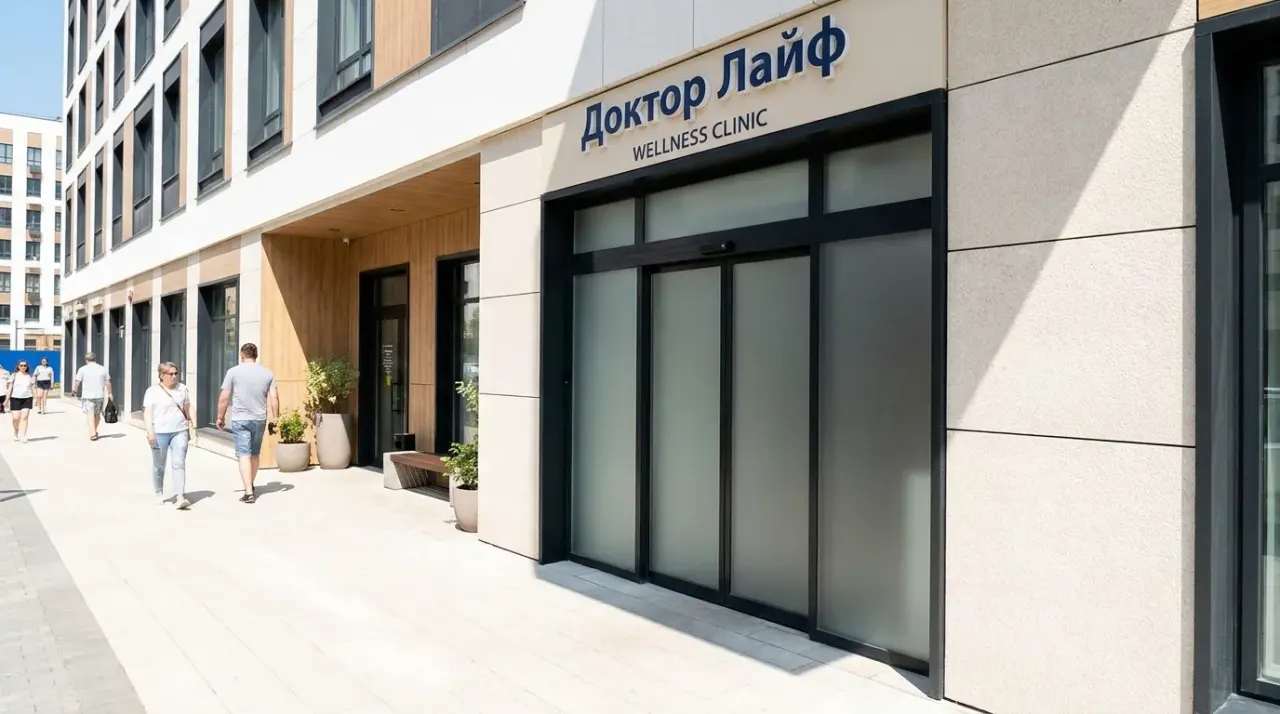

Уличные входные группы в общественных местах подвержены риску механического воздействия — от случайных ударов тележками до умышленного вандализма. Для таких объектов остекление выполняют из триплекса с увеличенной толщиной или закладывают ударопрочные плёнки на внутреннюю поверхность стекла, которые удерживают осколки на месте даже при сильном ударе.

Нижнюю часть полотна и коробки в зонах с высоким риском механических повреждений иногда дополнительно защищают алюминиевыми или нержавеющими накладками — они принимают на себя основной удар от тележек и колясок, оставляя видимую часть остекления неповреждённой. Такое решение особенно актуально для входов в супермаркеты и логистические терминалы.

Датчики и электронику на общественных объектах размещают в защищённых, труднодоступных для постороннего вмешательства местах — открытый доступ к блоку управления снаружи здания создаёт риск как случайного, так и умышленного повреждения системы управления дверью.

• Триплекс увеличенной толщины — для входов с риском вандализма;
• Ударопрочные плёнки — удерживают осколки при сильном ударе;
• Защитные накладки — принимают удар тележек и колясок на себя;
• Электроника — размещается в труднодоступных защищённых местах.

Из чего складывается цена

Стоимость уличной автоматической раздвижной двери формируется из тёплого профиля с термовставкой, энергосберегающего стеклопакета, морозостойкого привода с усиленной защитой электроники, порога с водоотводом и козырька. В «Стеклофорт» такие конструкции начинаются от 3600 ₽ за м² — выше, чем внутренние аналоги, именно за счёт требований к климатической защите.

Смету увеличивают обогрев порога или стекла, усиленный привод для тяжёлых полотен, тамбурная схема из двух дверей, антивандальное остекление (триплекс вместо обычного закалённого стекла) и нестандартная форма входной группы — радиусная или угловая. Экономят на типовой ширине проёма, стандартной симметричной схеме открывания и отказе от опциональных функций управления.

Точную сумму фиксируем в договоре после выездного замера, где инженер оценивает фасад, климатические условия эксплуатации и требуемую интенсивность прохода. Напишите на info@steklofort.ru с параметрами объекта — подготовим расчёт и подберём оптимальную конфигурацию под ваш климат и бюджет.
