Раздвижные системы для стеклянных дверей

Из чего состоит раздвижная система

Раздвижная система — это не рельс сам по себе, а комплекс из четырёх узлов: направляющей, роликовой каретки, крепёжных кронштейнов и ограничителей хода. От того, как подобран и смонтирован каждый узел, зависит, будет ли дверь через пять лет ходить так же легко, как в день установки, или начнёт заедать и провисать. Для стекла это особенно важно: в отличие от лёгкой филёнчатой двери, полотно из закалённого стекла толщиной 8–10 мм весит 25–40 кг на створку среднего размера, и система должна нести эту нагрузку без люфта.

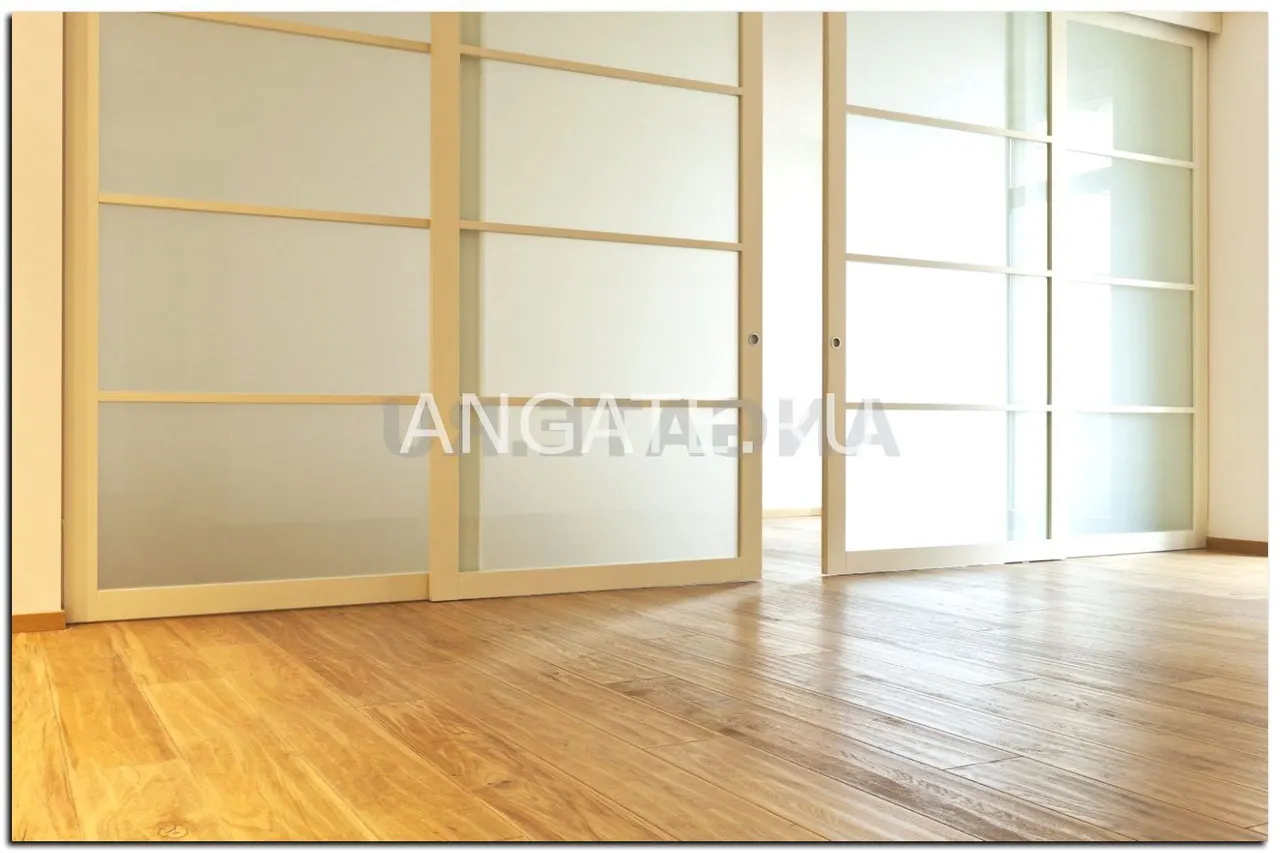

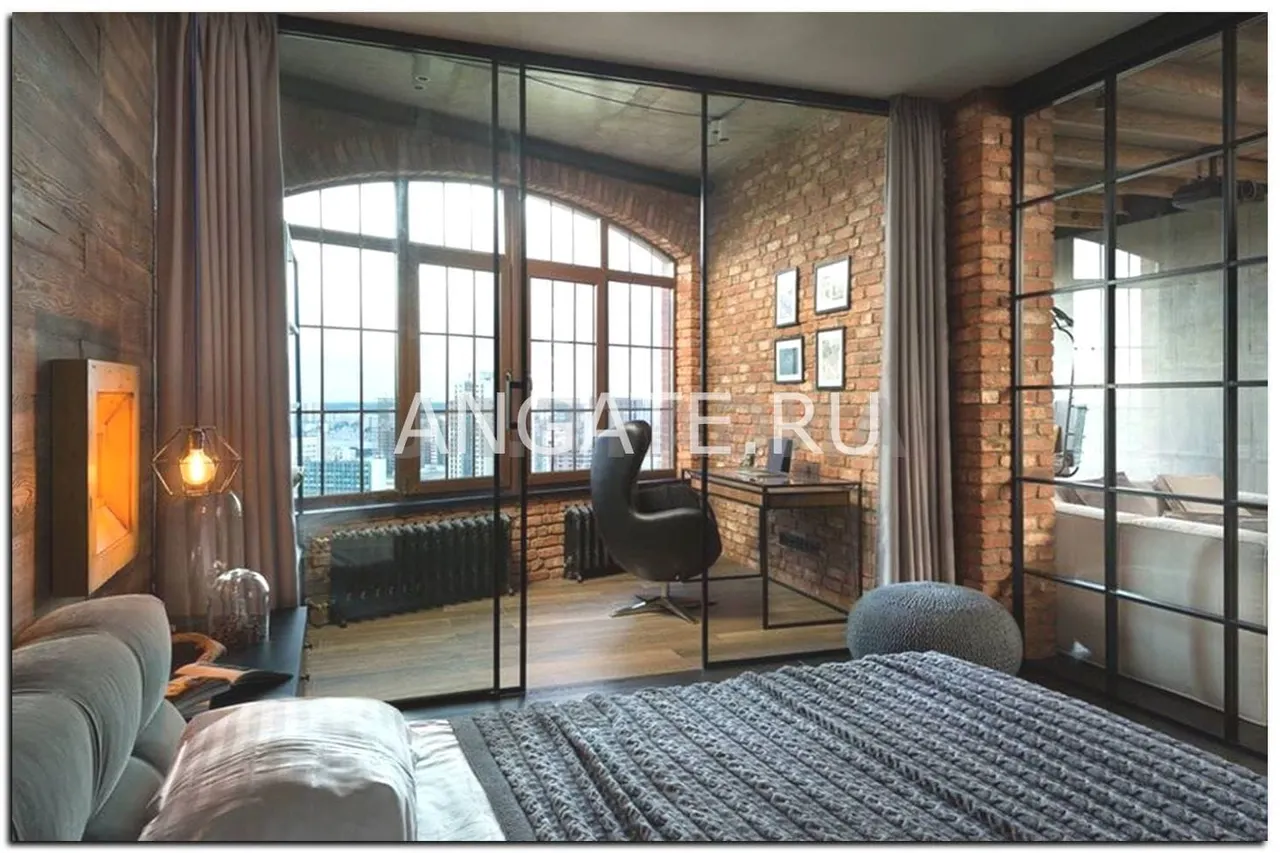

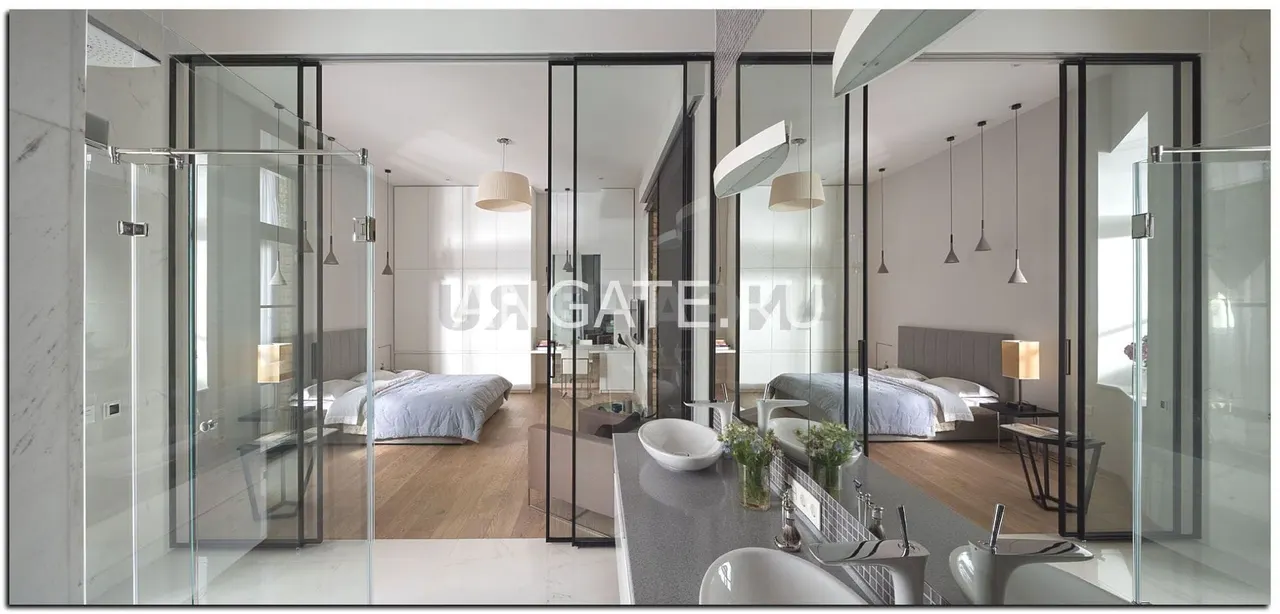

Есть два принципиально разных подхода к раздвижным системам для стекла. Первый — рамочный, когда стекло вставлено в алюминиевую или стальную обвязку, и по рельсу едет уже собранная створка с профилем. Второй — безрамочный, когда ролики крепятся напрямую к кромке стекла через зажимные клеммы или просверленные отверстия, а само стекло служит несущим элементом. Безрамочные системы визуально легче, но требовательнее к качеству кромки и толщине стекла — от 10 мм.

В «Стеклофорт» мы работаем с обоими типами и подбираем систему под задачу: рамочная дешевле и проще в обслуживании, безрамочная выглядит эффектнее и уместна там, где важна максимальная прозрачность — в шоурумах, душевых кабинах, премиальных интерьерах.

Верхнеподвесные и напольные системы

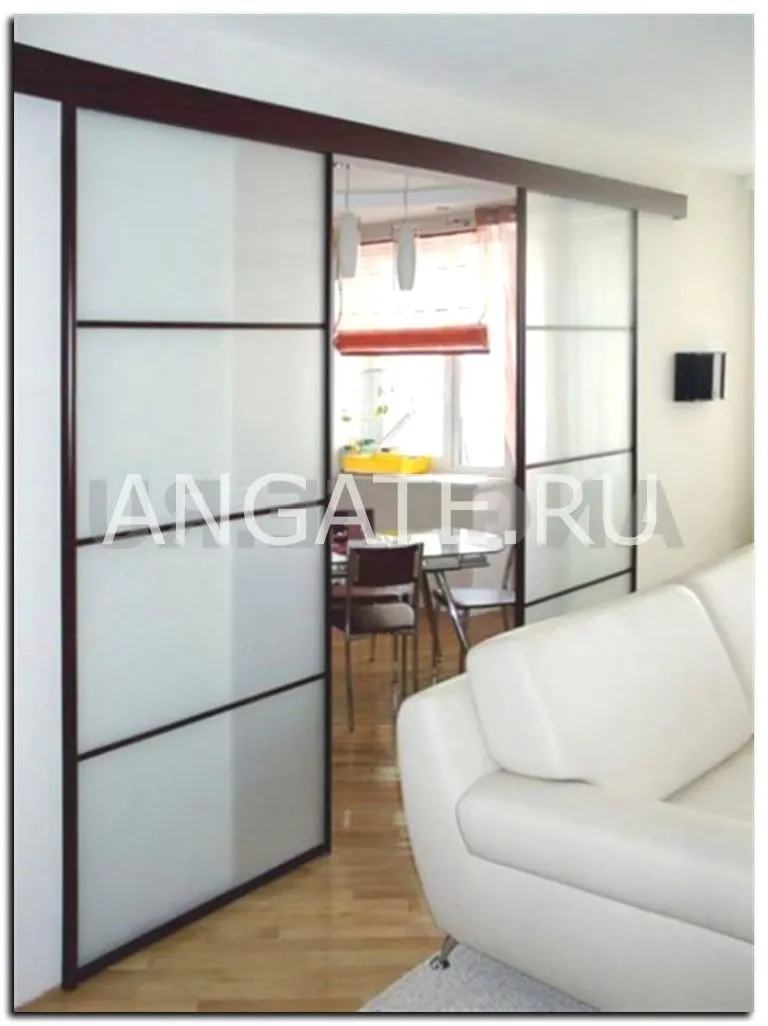

Верхнеподвесная система — сегодняшний стандарт для межкомнатных стеклянных дверей. Вся нагрузка полотна приходится на ролики, катающиеся по верхнему алюминиевому или стальному рельсу, а нижняя направляющая либо отсутствует, либо служит лёгким стабилизатором в виде утопленного в пол штифта. Плюсы очевидны: чистый пол без порога, лёгкая уборка, отсутствие грязи и мусора в пазу. Минус — требования к прочности потолочного перекрытия в месте крепления рельса.

Напольная (нижнеопорная) система, где стекло опирается на ролики, катающиеся в напольном рельсе, применяется реже — в основном для тяжёлых конструкций от 60 кг на створку, где верхний подвес создавал бы избыточный момент на кронштейны. У напольной системы есть порог 8–15 мм, который нужно закладывать в дизайн пола, зато нагрузка распределяется более предсказуемо.

Комбинированная схема — верхний подвес плюс нижний стабилизатор без несущей функции — оптимальна почти во всех межкомнатных случаях: полотно висит на роликах, а штифт снизу лишь не даёт ему раскачиваться поперёк хода. Такую схему используют около 80% производителей систем, включая большинство наших проектов.

• Верхнеподвесная — стандарт для дверей до 60 кг на створку, чистый пол;
• Напольная — для тяжёлых конструкций от 60 кг, есть порог 8–15 мм;
• Комбинированная — верхний подвес + нижний стабилизатор без нагрузки;
• Выбор системы зависит от массы полотна и требований к порогу.

Рельсы и профиль направляющих

Направляющие делают из алюминия или стали. Алюминиевый рельс легче, не ржавеет и достаточен для большинства межкомнатных дверей нагрузкой до 80 кг на створку. Стальной рельс — жёстче и держит нагрузку от 100 до 300 кг, его берут для крупноформатных полотен, тяжёлых уличных дверей и коммерческих объектов с интенсивной эксплуатацией. Сечение рельса варьируется от компактных встраиваемых профилей 45×45 мм до массивных промышленных балок под 100 мм.

Отдельная категория — встраиваемые (потолочные) системы, где рельс полностью скрыт в нише подвесного потолка и снаружи видна только узкая щель для роликовой каретки. Это самый эстетичный вариант, но он требует точного расчёта на этапе ремонта: короб под рельс закладывают до монтажа натяжного или гипсокартонного потолка, переделать после невозможно без демонтажа отделки.

Длина рельса всегда больше ширины проёма — минимум в полтора-два раза для однопольной двери и вдвое для телескопической системы с двумя полотнами, едущими в одну сторону. Это нужно учитывать при планировке: у проёма должна быть свободная стена достаточной длины, куда уедет открытая створка.

Ролики, каретки и класс нагрузки

Роликовая каретка — самый нагруженный узел системы, и именно на ней не стоит экономить. Хорошие каретки собраны на подшипниках качения из капролона или нержавеющей стали, рассчитаны на конкретный вес и имеют вертикальную регулировку 3–5 мм для выравнивания полотна после монтажа. Бюджетные каретки на пластиковых втулках без подшипника изнашиваются за один-два года интенсивной эксплуатации, после чего дверь начинает скрипеть и цеплять направляющую.

Класс нагрузки указывается производителем на каждую каретку: типовые линейки — 40, 60, 80, 120 и 200 кг. Систему всегда подбирают с запасом 15–20% от расчётной массы полотна: створка 2,1×0,9 м из стекла 10 мм весит около 45 кг, значит нужна каретка класса минимум 60 кг. Экономия на классе — частая причина преждевременного провисания двери.

Отдельный элемент комфорта — доводчик плавного закрывания (soft close) и демпфер открывания, гасящий удар в открытом положении. Доводчик плавно притормаживает створку в последние 100–150 мм хода и мягко закрывает дверь без хлопка, демпфер аналогично гасит удар в открытом положении. Ресурс качественного доводчика — от 80 000 циклов, что при 20–30 открываниях в день соответствует 7–10 годам службы.

• Классы нагрузки роликов: 40, 60, 80, 120, 200 кг — с запасом 15–20%;
• Каретки на подшипниках качения, вертикальная регулировка 3–5 мм;
• Доводчик плавного закрывания (soft close) — на последних 100–150 мм хода;
• Ресурс качественной системы — от 80 000–100 000 циклов.

Однопольные, телескопические и двустворчатые схемы

Однопольная система — одна створка едет по одному рельсу в одну сторону, самая простая и надёжная схема для стандартных проёмов до 1200 мм. Двустворчатая (бипарящая) схема — две створки разъезжаются от центра в разные стороны на одном или двух параллельных рельсах, подходит для широких проёмов от 1800 мм, часто применяется в офисных перегородках и витринах.

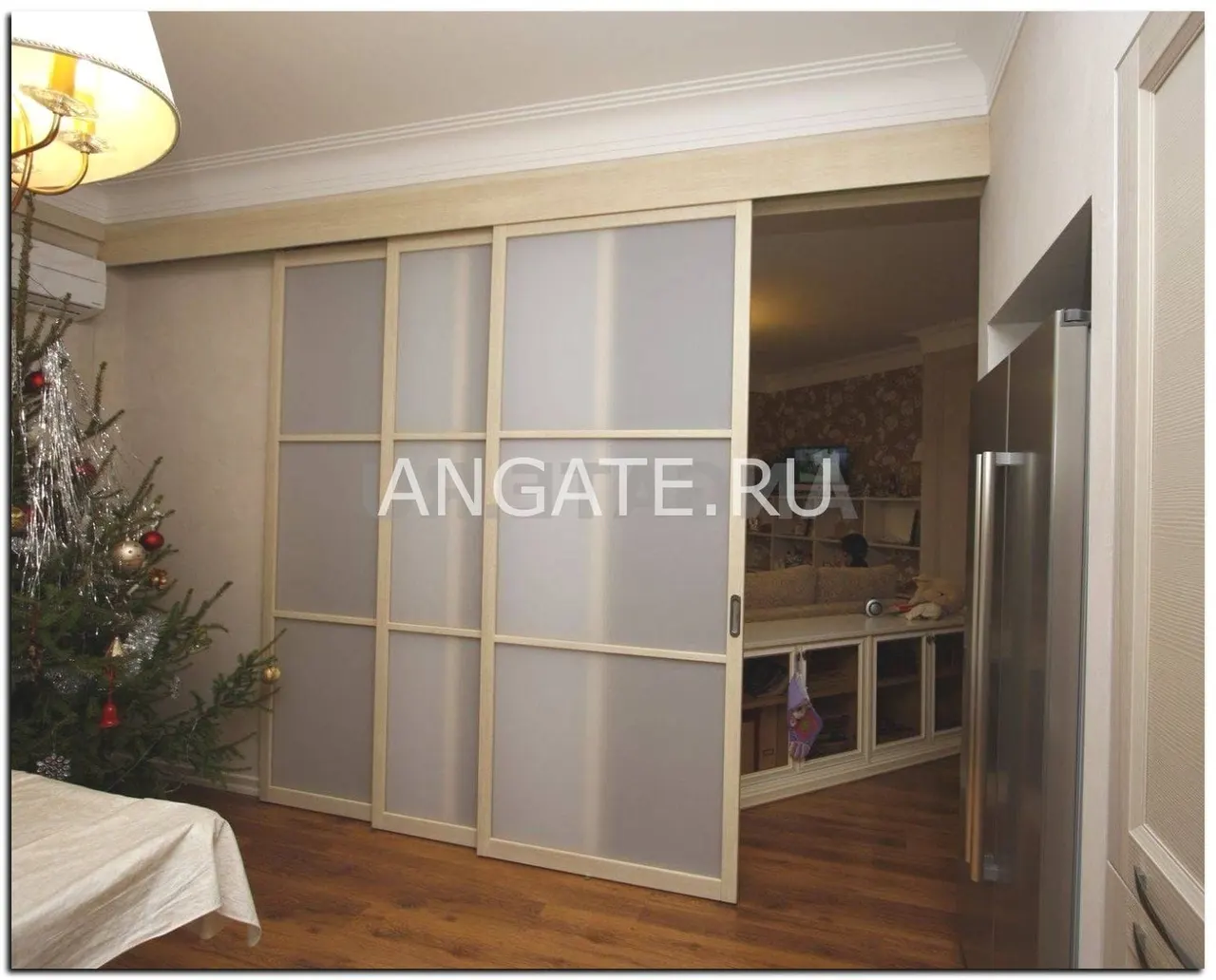

Телескопическая схема — две или три створки едут в одну сторону, последовательно заезжая одна за другую: сначала первая, потом за ней вторая. Это позволяет собрать почти весь проём в компактный пакет у одной стены, что удобно, если вторая сторона проёма занята мебелью или коммуникациями. Такая схема сложнее по механике и требует более точной регулировки на монтаже, зато даёт максимальное раскрытие при минимуме свободной стены.

Радиусная (гнутая) направляющая — редкое, но эффектное решение для нестандартных проёмов: дверь едет не по прямой, а по дуге, огибая колонну или закруглённый угол. Такие рельсы изготавливаются под конкретный радиус и стоят заметно дороже прямых аналогов.

Замки, стопоры и безопасность

У раздвижной двери нет привычного дверного замка на ригеле — фиксация происходит иначе. Для межкомнатных дверей чаще всего достаточно магнитной защёлки или крючкового шпингалета в торце створки, для санузлов — сантехнической задвижки с индикатором «занято/свободно». В офисных перегородках и коммерческих проёмах ставят врезной замок с ответной планкой в стойке проёма.

Обязательный элемент безопасности — концевые стопоры (амортизаторы хода) на обоих концах рельса: без них створка на полном ходу может слететь с каретки или удариться о боковую стену с риском повредить кромку стекла. Также важны защитные накладки на нижнюю кромку полотна там, где предусмотрен направляющий штифт — стекло не должно контактировать с металлом напрямую, только через полимерную прокладку.

Для дверей с детьми и в местах с высокой проходимостью рекомендуем доводчик с демпфером — он исключает резкое захлопывание, которое является основной причиной сколов кромки закалённого стекла в раздвижных системах.

Подбор системы под проём: этапы работ

На бесплатном замере инженер «Стеклофорт» определяет тип и толщину основания над проёмом (бетон, кирпич, гипсокартон), измеряет ширину и высоту проёма, уточняет, куда должна уезжать открытая створка, и рассчитывает массу будущего полотна по выбранному стеклу. Эти данные определяют выбор схемы — однопольная, телескопическая, двустворчатая — и класс нагрузки роликов.

Дальше готовится спецификация: марка и сечение рельса, класс кареток, наличие доводчика, тип напольного стабилизатора. Все элементы системы и стекло собираются на производстве и проходят контрольную сборку — рельс, ролики и полотно проверяются в связке до выезда на монтаж. Срок изготовления — 5–7 рабочих дней.

Монтаж занимает от 3 до 6 часов в зависимости от схемы: крепление рельса к перекрытию, навеска полотна на каретки, регулировка вертикали и горизонтали хода, установка стопоров и доводчика, финальная проверка плавности хода на полном цикле открывания-закрывания. Работы сдаются по акту, гарантия на систему и монтаж — до 7 лет.

• Замер — бесплатно, включая проверку основания над проёмом;
• Расчёт массы полотна и подбор класса нагрузки роликов;
• Изготовление и контрольная сборка — 5–7 рабочих дней;
• Монтаж — 3–6 часов, гарантия на систему до 7 лет.

Обслуживание раздвижной системы

Раздвижная система не нуждается в частом обслуживании, но пара регулярных действий продлевает её ресурс. Рельс раз в несколько месяцев очищают от пыли и волос сухой щёткой или пылесосом с узкой насадкой — скопления мусора в пазу создают дополнительное трение и ускоряют износ роликов. Ролики смазывают силиконовым спреем раз в 6–12 месяцев; обычное масло использовать не стоит — оно собирает пыль в липкую массу.

Раз в год желательно проверить вертикальную регулировку каретки: со временем даже качественная система может дать усадку на 1–2 мм, из-за чего створка начинает задевать пол или боковую стойку. Регулировочный винт на каретке позволяет вернуть зазор без демонтажа двери — эта операция занимает 5–10 минут.

Если дверь стала ходить туго или появился скрип, в 80% случаев причина в загрязнённом рельсе, а не в поломке ролика. Прежде чем менять фурнитуру, стоит просто прочистить направляющую и заново смазать каретки. Сервисное обслуживание и выезд специалиста по гарантии — на info@steklofort.ru.

Известные линейки раздвижных систем

На российском рынке для стеклянных дверей чаще всего встречаются системы нескольких известных линеек: немецкие и итальянские бренды премиум-сегмента с ресурсом от 100 000 циклов и гарантией плавности хода на весь срок службы, а также более доступные азиатские и отечественные аналоги с сопоставимой базовой функциональностью, но чуть меньшим запасом прочности. Разница между ними ощутима не в первый год эксплуатации, а через пять-семь лет интенсивного использования.

«Стеклофорт» работает с несколькими проверенными поставщиками фурнитуры и подбирает конкретную линейку под задачу клиента, а не привязывается к одному бренду во всех проектах: для домашней межкомнатной двери с умеренной нагрузкой достаточно среднего класса системы, для коммерческого объекта с интенсивным потоком людей оправдан премиальный вариант с увеличенным ресурсом.

При выборе системы важно смотреть не на бренд как таковой, а на паспортные характеристики: класс нагрузки, материал роликов, заявленный ресурс циклов, наличие сертификата соответствия. Мы предоставляем эту информацию по каждому варианту фурнитуры в расчёте после замера, чтобы решение принималось на основе цифр, а не только известности названия.

Стоимость обслуживания в перспективе нескольких лет

Дешёвая система на входе не всегда оказывается дешевле в перспективе трёх-пяти лет: если базовые ролики выходят из строя через 12–18 месяцев интенсивной эксплуатации, стоимость повторной покупки фурнитуры и выезда мастера для замены довольно быстро перекрывает разницу в цене с изначально более качественным комплектом. Это особенно заметно для дверей с ежедневной нагрузкой от 20–30 циклов открывания.

Для расчёта разумного бюджета стоит соотносить класс системы с реальной интенсивностью использования: домашняя дверь в спальню, которую открывают пять-семь раз в день, спокойно проработает на бюджетной фурнитуре весь заявленный гарантийный срок. Дверь на входе в переговорную или кухню-гостиную с постоянным потоком людей заслуживает системы более высокого класса с самого начала.

Мы всегда обозначаем в расчёте, для какой интенсивности эксплуатации рассчитана предложенная система, — это помогает клиенту не переплачивать за избыточный запас прочности там, где он не нужен, и не экономить там, где экономия обернётся повторными затратами.

Из чего складывается цена

Цена раздвижной двери со стеклом и системой в «Стеклофорт» — от 3200 ₽ за м². В неё входят закалённое стекло, рельс, ролики стандартного класса нагрузки, стабилизатор и монтаж. Апгрейд до системы с доводчиком добавляет 3000–6000 ₽ к смете в зависимости от ширины проёма. Телескопическая или двустворчатая схема дороже однопольной на 20–30% из-за увеличенной длины рельса и числа кареток.

На стоимость системы влияют: класс нагрузки роликов (усиленные каретки от 120 кг дороже базовых в полтора раза), материал рельса (сталь дороже алюминия), тип монтажа (встраиваемый потолочный рельс требует дополнительных работ по коробу), наличие доводчика и демпфера, а также безрамочная схема крепления стекла — она сложнее и требовательнее к качеству кромки.

Итоговую смету фиксируем в договоре после бесплатного замера. Расчёт учитывает конструкцию, материалы, доставку и монтаж без доплат по факту на объекте. По вопросам подбора системы под ваш проём пишите на info@steklofort.ru — инженер предложит два-три варианта под разный бюджет.
