Складные стеклянные двери

Что такое складная стеклянная дверь

Складная дверь — это несколько узких створок, соединённых шарнирами и подвешенных к общей верхней направляющей. При открывании створки складываются попарно и уезжают к откосу компактным пакетом толщиной в несколько сложенных полотен. Проём при этом освобождается на 80–90% ширины, тогда как раздвижная система оставляет открытой в лучшем случае половину.

Английское название bi-fold закрепилось за схемой, где створки складываются по две. В обиходе такие двери зовут гармошкой, когда полотен четыре и больше, и книжкой, когда их всего два. Механика во всех случаях одна: каретка на подшипниках катится по алюминиевому рельсу, а шарнир между створками задаёт направление складывания.

Складная дверь решает задачу, недоступную другим схемам: закрыть широкий проём и при этом иметь возможность полностью его открыть. Портал шириной три-четыре метра между гостиной и террасой превращается летом в открытую веранду, а зимой становится светопрозрачной стеной. Внутри квартиры гармошка зонирует кухню-гостиную, не занимая ни площадки перед проёмом, ни участка стены.

• Створки складываются попарно и уходят пакетом к откосу;
• Проём открывается на 80–90% ширины;
• Книжка — две створки, гармошка — четыре и больше;
• Не занимает ни площадку перед проёмом, ни участок стены.

Схемы складывания

Схема обозначается двумя цифрами через плюс: сколько створок уходит влево и сколько вправо. Комбинация 2+0 означает книжку из двух полотен, складывающуюся в одну сторону; 3+0 и 4+0 — гармошку у одного откоса. Симметричные схемы 2+2 и 3+3 разводят пакеты в обе стороны и оставляют центр проёма полностью свободным.

Отдельно оговаривают наличие ходовой створки — одного полотна, которое открывается как обычная распашная дверь без складывания всей системы. Она нужна там, где дверь используют каждый день: заходить на террасу через ходовую створку проще, чем разворачивать всю гармошку. В схеме её обозначают отдельно, потому что она требует своей петли и защёлки.

Направление складывания бывает внутрь помещения и наружу. Наружное складывание не съедает внутреннюю площадь и удобно для террас; внутреннее защищает пакет от осадков и уличной грязи. Для балконов и лоджий чаще выбирают складывание внутрь: створки, сложенные снаружи, ловят снег и ветер.

Механика: направляющая, каретки, шарниры

Верхняя направляющая — несущий элемент всей системы. Алюминиевый профиль с одной или двумя дорожками крепится к перемычке проёма или к потолку и обязан быть выставлен строго горизонтально: отклонение 2 мм на два метра уже приводит к тому, что створки начинают складываться сами. Под тяжёлые системы рельс усиливают стальной вставкой.

Каретки на закрытых подшипниках катятся по дорожке и несут массу створок. Комплекты выпускают на 40, 60, 80 и 120 кг на каретку; брать механизм впритык нельзя — подшипник изнашивается за пару лет и начинает подклинивать. Нижний ролик или направляющий палец фиксирует пакет по горизонтали, чтобы створки не раскачивались при складывании.

Шарнир между створками — самый нагруженный узел. Он работает на скручивание при каждом складывании и должен иметь регулировку по прижиму. Качественные шарниры выхаживают 100 000–150 000 циклов складывания. Крайняя створка фиксируется в закрытом положении шпингалетом сверху и снизу либо многозапорным замком, если система выходит на улицу.

• Направляющую выставляют по лазеру: допуск 1 мм на два метра;
• Каретки берут с запасом по массе: 40/60/80/120 кг;
• Нижний ролик обязателен — иначе пакет раскачивается;
• Шарниры с регулировкой прижима, ресурс 100–150 тысяч циклов.

Стекло и профиль для складной системы

Створки складной двери узкие, поэтому нагрузка на стекло меньше, чем у одиночного полотна. Для внутренних гармошек хватает закалённого стекла 8 мм, а при ширине створки до 500 мм иногда и 6 мм в алюминиевой обвязке. Наружные системы делают из стекла 10 мм или из стеклопакета: там добавляются ветровая нагрузка и требования по теплу.

Обвязка почти всегда обязательна. Безрамная складная дверь технически возможна, но шарнир, зажимающий край стекла, работает на скручивание и постепенно разбивает точку крепления. Алюминиевый профиль серии 6060/6063 со стенкой 1,4–2,0 мм принимает эту нагрузку на себя. Видимая ширина рамки в складных системах — 40–70 мм.

Для уличных порталов применяют тёплый профиль с полиамидной термовставкой шириной 20–34 мм и однокамерный энергосберегающий стеклопакет 32 мм с аргоном. Наружное стекло берут триплексом 6.6.1: при ударе осколки удерживает плёнка, и створка не рассыпается на террасу. Для холодных балконов достаточно одинарного закалённого стекла и профиля глубиной 45–60 мм.

Расчёт: число створок, ширина, масса

Ширина одной створки обычно лежит в диапазоне 400–900 мм. Узкие створки складываются в толстый пакет, широкие тяжелы и требуют мощных кареток. Оптимум для интерьерной гармошки — 500–700 мм. Соотношение высоты к ширине не должно превышать 1:4, иначе узкое высокое полотно начинает вести себя как парус и провисает по диагонали.

Число створок считают от ширины проёма. Проём 2400 мм закрывают четырьмя створками по 600 мм в схеме 4+0 или 2+2. Проём 3600 мм — шестью по 600 мм в схеме 3+3. Пакет из трёх сложенных полотен в обвязке занимает у откоса примерно 200–250 мм, и это надо учитывать при расстановке мебели или при проектировании ниши.

Масса растёт быстро. Створка 600 × 2400 мм из закалённой восьмёрки в алюминиевой рамке весит около 32 кг. Четыре таких полотна — 128 кг на направляющей, и это ещё без стеклопакета. Для уличного портала со стеклопакетом 32 мм каждая створка тянет на 55–65 кг. Отсюда требования к перемычке проёма: она должна нести нагрузку без прогиба, иначе рельс уйдёт в дугу.

Где применяют складные двери

Выход на террасу и в сад — главный сценарий. Портал шириной 3–5 метров в тёплом профиле летом раскрывается полностью, и гостиная соединяется с верандой. Зимой это светопрозрачная стена с сопротивлением теплопередаче около 0,60 м²·°C/Вт. Ходовая створка позволяет выходить наружу, не складывая всю систему.

Балкон и лоджия — второй сценарий. Холодная складная система из одинарного закалённого стекла 6–8 мм открывает проём целиком, и балкон летом становится открытым. Створки складываются внутрь, чтобы не ловить снег. Такая конструкция легче панорамного остекления и не требует усиления парапета.

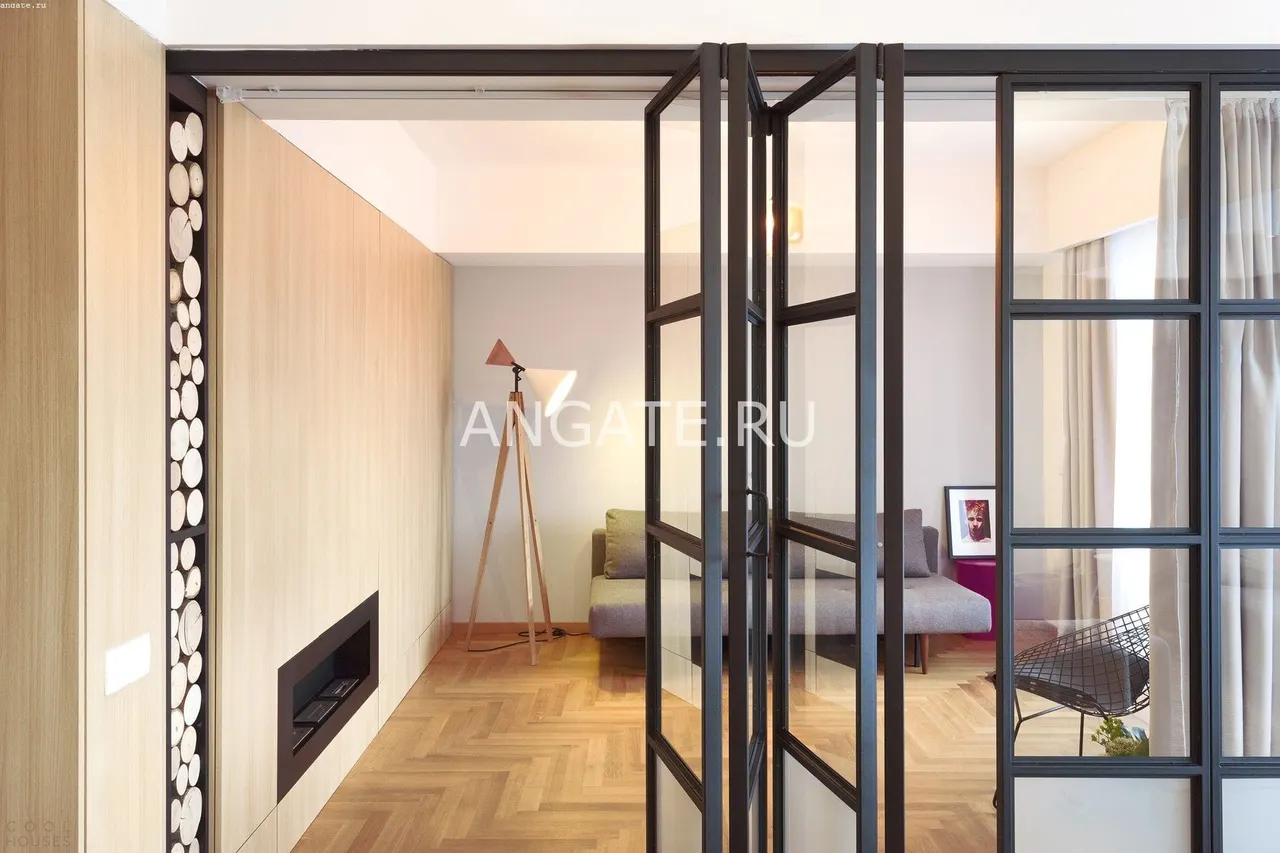

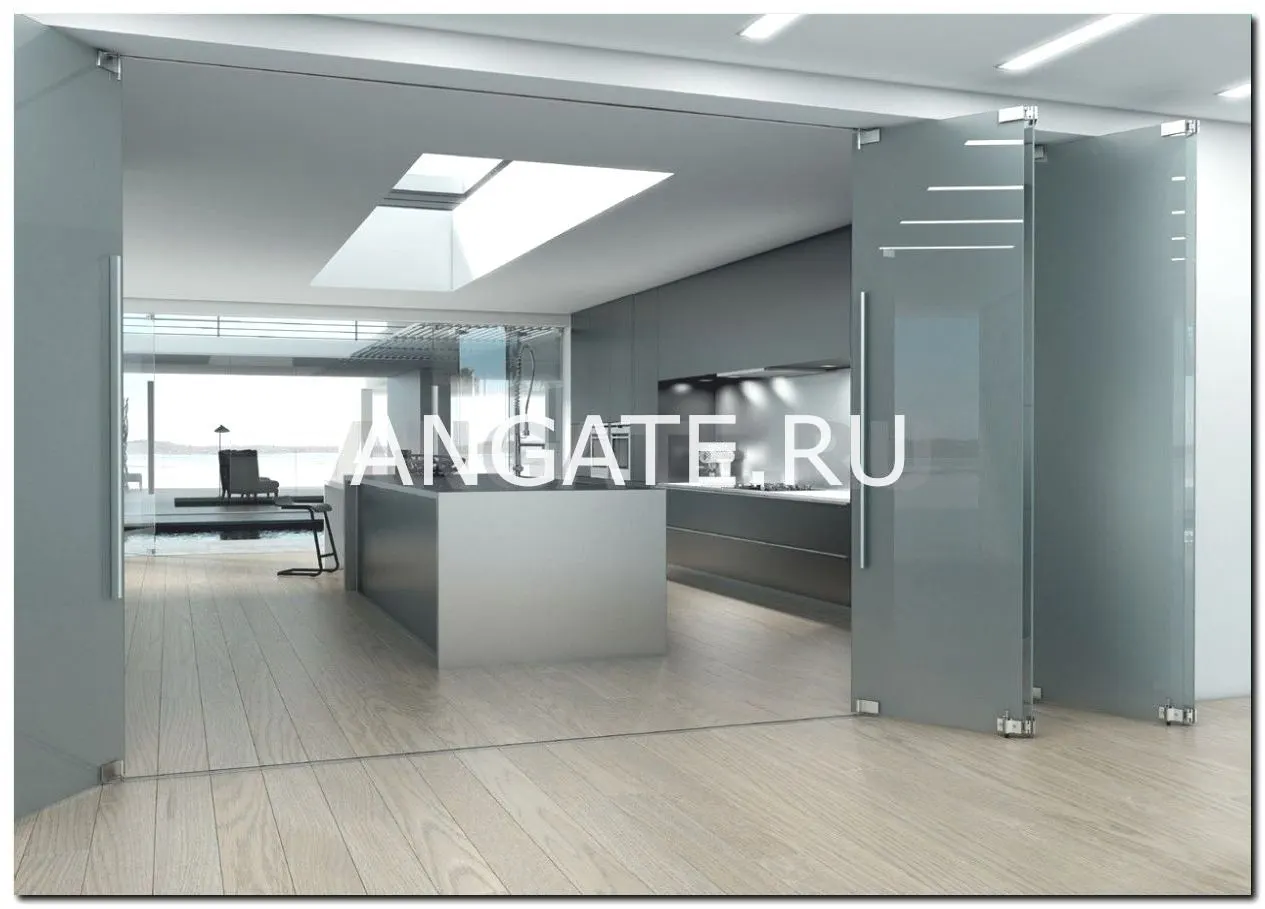

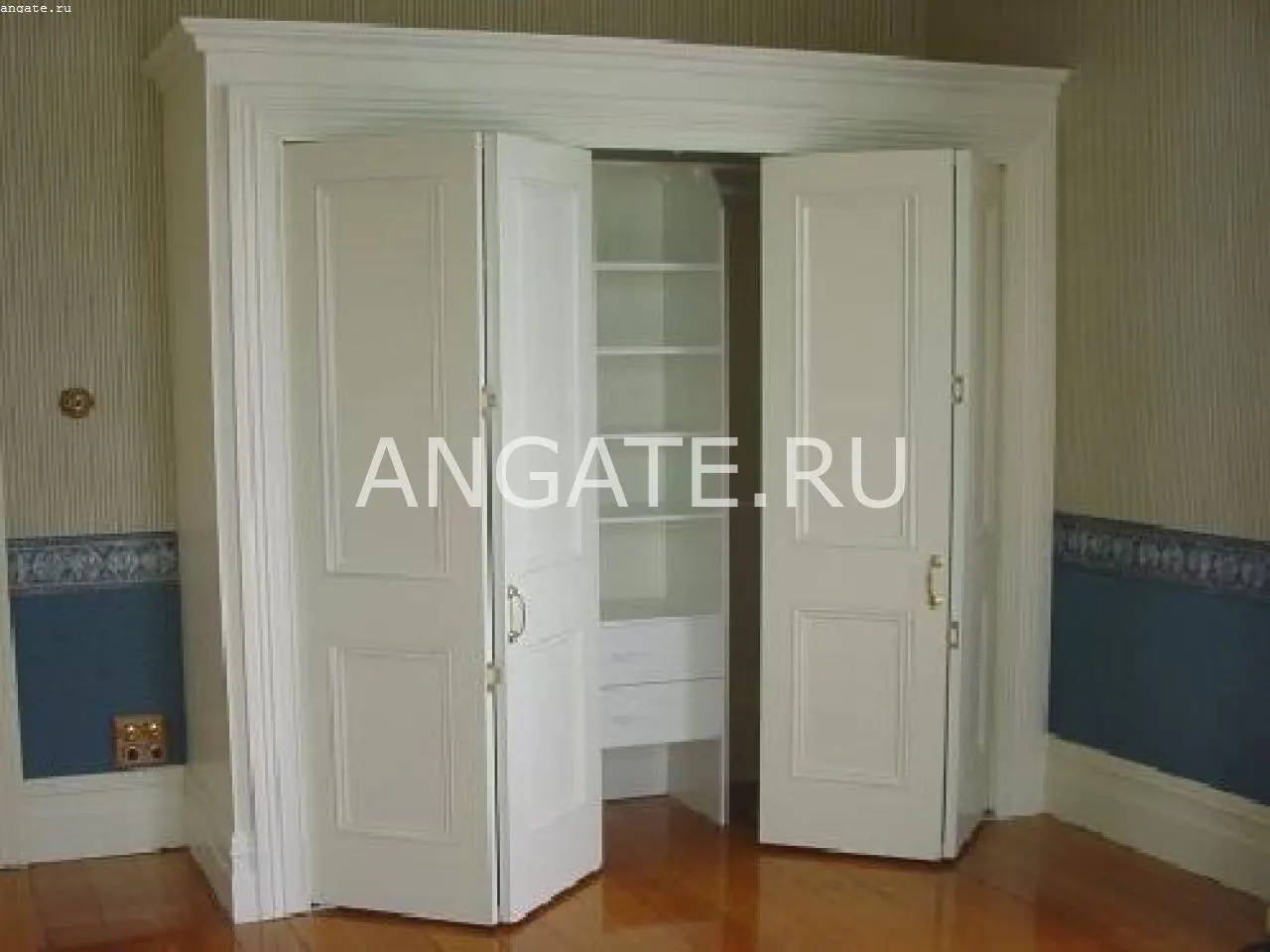

Внутри помещений гармошка зонирует кухню-гостиную, отделяет кабинет от общей зоны, закрывает нишу гардеробной. В офисе складные перегородки со стеклом превращают две переговорные в один зал для собрания и обратно за минуту. В ресторанах и кафе такие двери отделяют банкетный зал, а в фитнес-клубах — залы групповых занятий.

Отдельная категория — коммерческие фасады. Складные витрины в торговых галереях и на фуд-кортах открывают заведение в общий проход в часы работы и закрывают его на ночь. Здесь применяют стекло 10 мм, усиленные каретки и многозапорный замок на крайней створке.

Тепло, шум и герметичность

Складная система имеет много стыков, и каждый из них — потенциальный путь для воздуха. В тёплых уличных порталах по периметру каждой створки идёт контурный EPDM-уплотнитель, а в притворе между створками — дополнительный. EPDM не дубеет до −50 °C и служит 15–20 лет, тогда как дешёвая техническая резина твердеет и трескается за три зимы.

Нижний узел — самое слабое место. Порог складной двери бывает трёх типов: высокий алюминиевый 40–70 мм с терморазрывом, низкий 20 мм для холодных систем и скрытый в стяжке с нулевым перепадом. Нулевой порог красив и удобен, но требует водоотводного лотка снаружи и уклона крыльца 1–2%, иначе талая вода пойдёт в помещение.

Шумоизоляция интерьерной гармошки скромная: одинарное стекло 8 мм даёт около 28–30 дБ, а стыки между створками добавляют утечек. Складная дверь между кухней и гостиной приглушит разговор, но не отсечёт звук телевизора. Если нужна тишина, выбирают распашную конструкцию с уплотнителем по всему периметру или двойной контур остекления.

• Контурный EPDM по периметру створки и в притворе;
• Тёплый порог с терморазрывом 40–70 мм — для уличных порталов;
• Нулевой порог требует водоотводного лотка и уклона крыльца;
• Шумоизоляция интерьерной гармошки — около 28–30 дБ.

Замер, изготовление и монтаж

Замер бесплатный: инженер приезжает по Москве и ближнему Подмосковью в течение одного-двух дней после заявки на info@steklofort.ru. Он проверяет проём лазерным уровнем, оценивает прочность перемычки, определяет материал стен и наличие закладных, обсуждает схему складывания, сторону пакета, наличие ходовой створки и тип порога. Для уличного портала отдельно смотрят уклон и водоотвод.

Проект фиксирует всё: схему (например, 3+3 с ходовой створкой слева), ширину и высоту каждой створки, толщину стекла или формулу стеклопакета, серию профиля и цвет по RAL, модель кареток и шарниров, тип порога, комплект уплотнителей и замок. После согласования чертежа система уходит в цех: раскрой стекла, обработка кромки, закалка, сборка рамок, остекление, прогон на стенде.

Монтаж складной системы занимает от четырёх часов до полного дня. Сначала выставляют и крепят направляющую строго по горизонту — это определяющая операция. Затем навешивают створки, соединяют шарнирами, ставят нижний ролик, регулируют зазоры между полотнами, настраивают прижим уплотнителей и проверяют, чтобы пакет складывался без усилия. Сдача по акту, гарантия до 7 лет.

Регулировка, уход и типовые ошибки

Складной двери нужен регламент чаще, чем распашной. Раз в полгода направляющую пылесосят и протирают: песок и волосы забивают подшипники, каретка начинает шуметь, а потом клинит и рвёт дорожку рельса. Каретки и шарниры смазывают силиконовой или литиевой смазкой. Затяжку винтов шарниров проверяют раз в год — они ослабевают от постоянного скручивания.

Прижим уплотнителей регулируют эксцентриками на створках дважды в год: на зиму усиливают, на лето ослабляют, чтобы резина не работала в постоянном сжатии. Стекло моют нейтральным средством и мягкой салфеткой; абразивы оставляют микроцарапины, а кислотные составы разъедают порошковое покрытие профиля и уплотнитель.

Ошибки. Первая — каретки, взятые впритык по массе: система живёт два года и начинает подклинивать. Вторая — направляющая, выставленная на глаз: створки складываются самопроизвольно. Третья — слабая перемычка проёма: рельс прогибается, зазоры между створками расходятся. Четвёртая — нулевой порог без водоотводного лотка снаружи.

Пятая ошибка — складывать систему рывком за крайнюю створку. Гармошку ведут за ручку, спокойным движением, давая шарнирам сработать по очереди. Резкий рывок передаёт всю нагрузку на один шарнир и разбивает точку крепления. Шестая — оставлять пакет сложенным без фиксатора: створки хлопают на сквозняке и бьются торцами.

Стоимость складных дверей

Расчёт в «Стеклофорт» начинается от 3400 ₽ за м². В нижнюю границу попадает интерьерная книжка из двух створок с закалённым стеклом 8 мм в алюминиевой рамке, каретками на 40 кг и магнитной защёлкой. Уличный портал 3+3 в тёплом профиле со стеклопакетом, триплексом снаружи и многозапорным замком считают уже за конструкцию целиком, а не за квадратный метр.

Смету поднимают: тёплый профиль с широкой термовставкой, стеклопакет вместо одинарного стекла, триплекс, число створок, ходовая створка со своей петлёй и защёлкой, усиленные каретки, скрытый порог с водоотводным лотком, нетиповой цвет RAL и двусторонняя окраска, декор стекла. Каждая позиция считается отдельной строкой.

Сэкономить помогают простая схема складывания в одну сторону, типовая ширина створки 600 мм, одинарное закалённое стекло для интерьерных систем, обычный порог вместо скрытого. Экономить нельзя на классе кареток, шарнирах и на выставлении направляющей. Сумму фиксируем в договоре после бесплатного замера: конструкция, доставка, монтаж и вывоз упаковки включены. Срок 5–7 дней, гарантия до 7 лет, расчёт — на info@steklofort.ru.
