Стеклянная дверь гармошка

Устройство двери гармошки

Дверь гармошка — это ряд узких стеклянных панелей, соединённых между собой петлями и подвешенных на роликовую каретку к верхнему рельсу. При открывании панели складываются друг на друга подобно мехам гармони, отсюда и название. В сложенном виде пакет занимает 10–15% от ширины проёма — существенно меньше, чем распашная или классическая сдвижная дверь.

Каждая панель — самостоятельное стеклянное полотно в алюминиевой обвязке толщиной 18–30 мм. Крайняя панель у откоса обычно неподвижна или крепится на дополнительной опоре, ведущая (с ручкой) — на противоположном краю. Между собой панели соединяются петлями, которые позволяют складываться под углом до 180°.

Нижняя часть конструкции чаще всего не имеет порога: направляющая утоплена в пол или скрыта в плинтусе, что важно для проходных зон, где порог мешал бы движению. Верхний рельс несёт всю статическую и динамическую нагрузку, поэтому его сечение и способ крепления рассчитывают под конкретную массу пакета.

От раздвижной двери гармошку отличает степень открытия проёма: «купе» освобождает не больше половины ширины, тогда как гармошка при должном числе секций открывает практически весь проём. Это особенно ценится там, где хочется визуально объединить два помещения на день и разделить их на ночь.

Профиль и порядок складывания

Профиль для гармошки изготавливают из алюминиевого сплава с толщиной стенки несущей камеры 1,2–1,8 мм. Сечение рамки одной панели — 18–30 мм: чем уже профиль, тем больше стекла видно и тем изящнее выглядит открытая дверь. Порошковая окраска по RAL держит цвет 15–20 лет без выгорания.

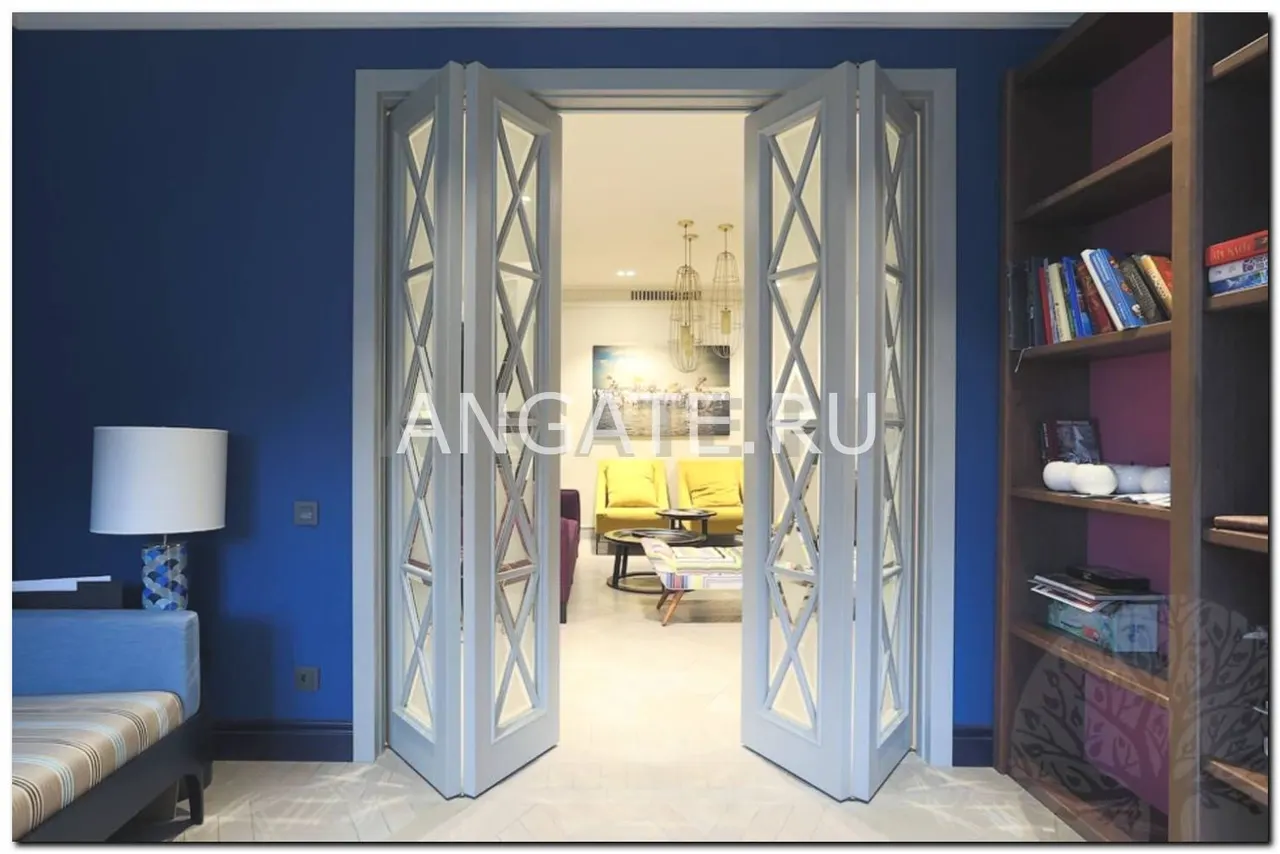

Складывание бывает односторонним, когда все панели собираются у одного откоса, и двусторонним — часть панелей уходит влево, часть вправо. Двустороннее складывание уменьшает глубину каждого пакета вдвое и разумно для широких проёмов от 2,4 м, где один пакет из семи-восьми панелей был бы слишком громоздким.

Число панелей рассчитывают по ширине секции 400–600 мм: чем уже панель, тем компактнее сложенный пакет, но тем больше петель — узлов, которые со временем требуют регулировки. Оптимальный баланс для большинства жилых проёмов — четыре-шесть панелей на 2–3 метра ширины.

• Профиль — алюминий 18–30 мм на панель, окраска RAL 15–20 лет без выгорания;
• Складывание одностороннее или двустороннее — под ширину проёма;
• Ширина панели — 400–600 мм, оптимум 4–6 панелей на 2–3 м;
• Направляющая внизу утоплена в пол — без порога.

Стекло: закалённое, триплекс, декор

Стандартное заполнение панели — закалённое стекло 6–8 мм. Закалка увеличивает прочность на изгиб в 4–5 раз и делает разрушение безопасным: стекло рассыпается на мелкие тупые гранулы без острых кромок. Для панелей высотой от 2,2 м рекомендуют 8 мм — тоньше стекло начинает «играть» при складывании створок.

Триплекс из двух листов, склеенных плёнкой PVB, добавляет запас надёжности: при ударе полотно не выпадает из рамы. Это разумный выбор для домов с детьми и для проходных общественных зон, где риск случайного удара выше. Прибавка к цене — 25–35% по сравнению с монолитным стеклом той же толщины.

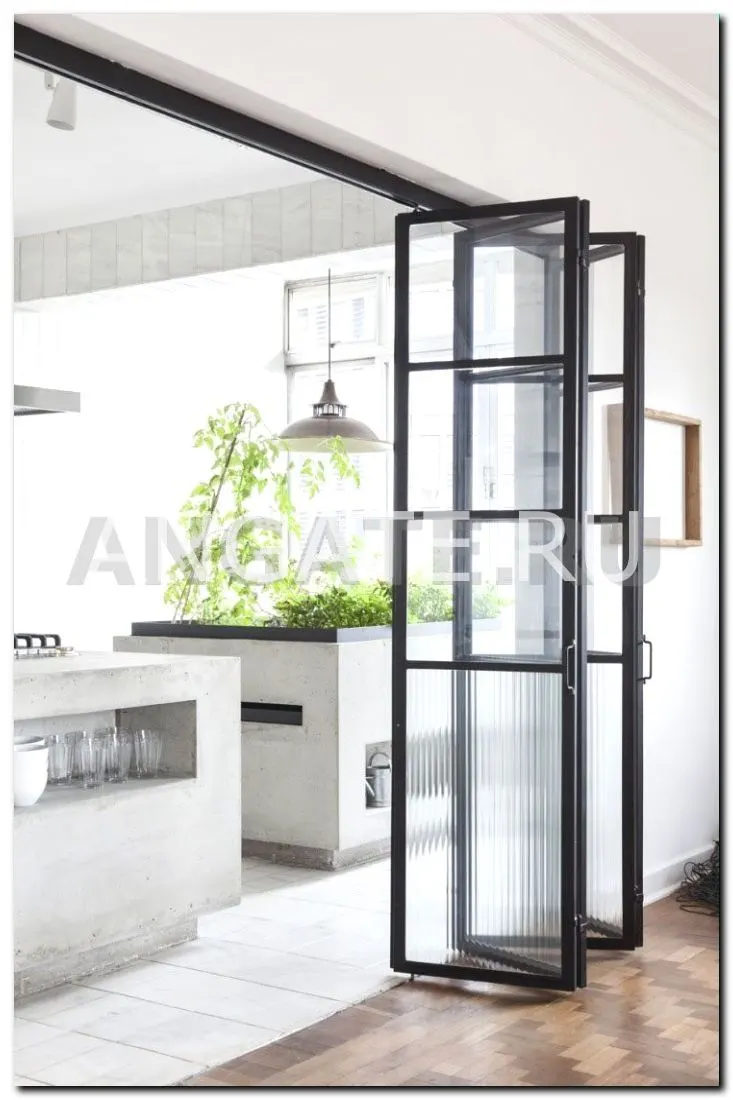

Декоративное остекление снимает вопрос приватности: матовое и сатинированное стекло, рифлёное «флют» или «рейн» с сохранением 80–88% светопропускания, тонировка в бронзу или графит. Часто комбинируют: верхние панели — прозрачные, нижняя треть — матовая, на уровне, где обычно стоит мебель или проходят люди.

Фурнитура: петли, ролики, доводчик

Петли соединяют панели между собой и бывают накладными или скрытыми. Накладные проще и дешевле, но заметны снаружи; скрытые встраиваются в профиль и выглядят цельно, а их ресурс у качественной фурнитуры — от 150 000 циклов складывания без люфта.

Роликовая каретка на верхнем рельсе несёт нагрузку каждой панели — обычно 20–35 кг. Закрытые подшипники не собирают пыль и не требуют смазки годами. Верхний рельс крепят анкерами с шагом 400–500 мм; для тяжёлых конструкций нужна закладная в потолке, заложенная ещё на этапе ремонта.

Ведущую панель комплектуют ручкой, а при необходимости — магнитной защёлкой или врезным замком. Доводчик плавно тормозит пакет перед полным складыванием и предотвращает удар стекла о стекло — деталь, о которой часто забывают на этапе выбора, а потом сожалеют при активной эксплуатации.

Где применяют дверь гармошку

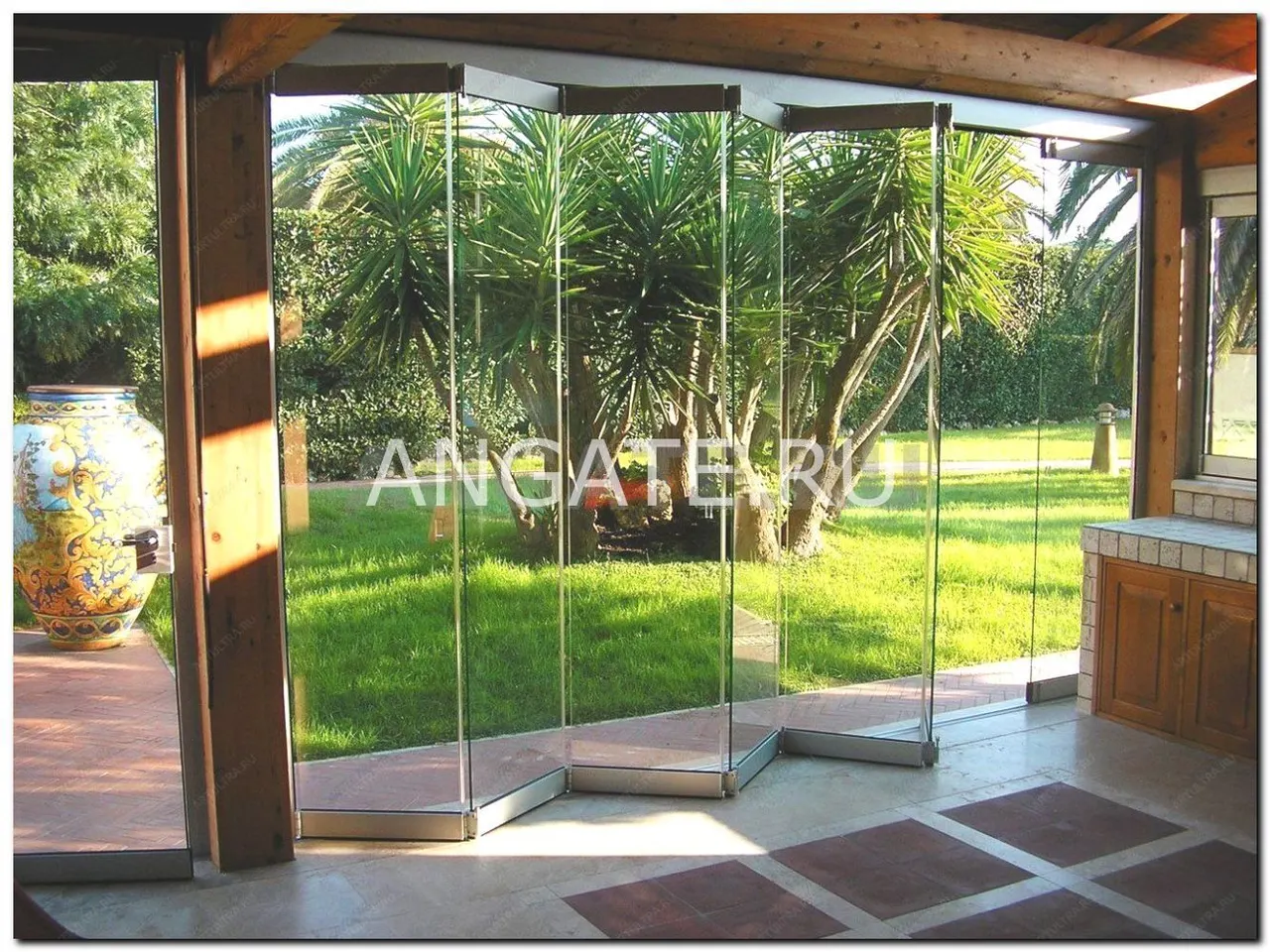

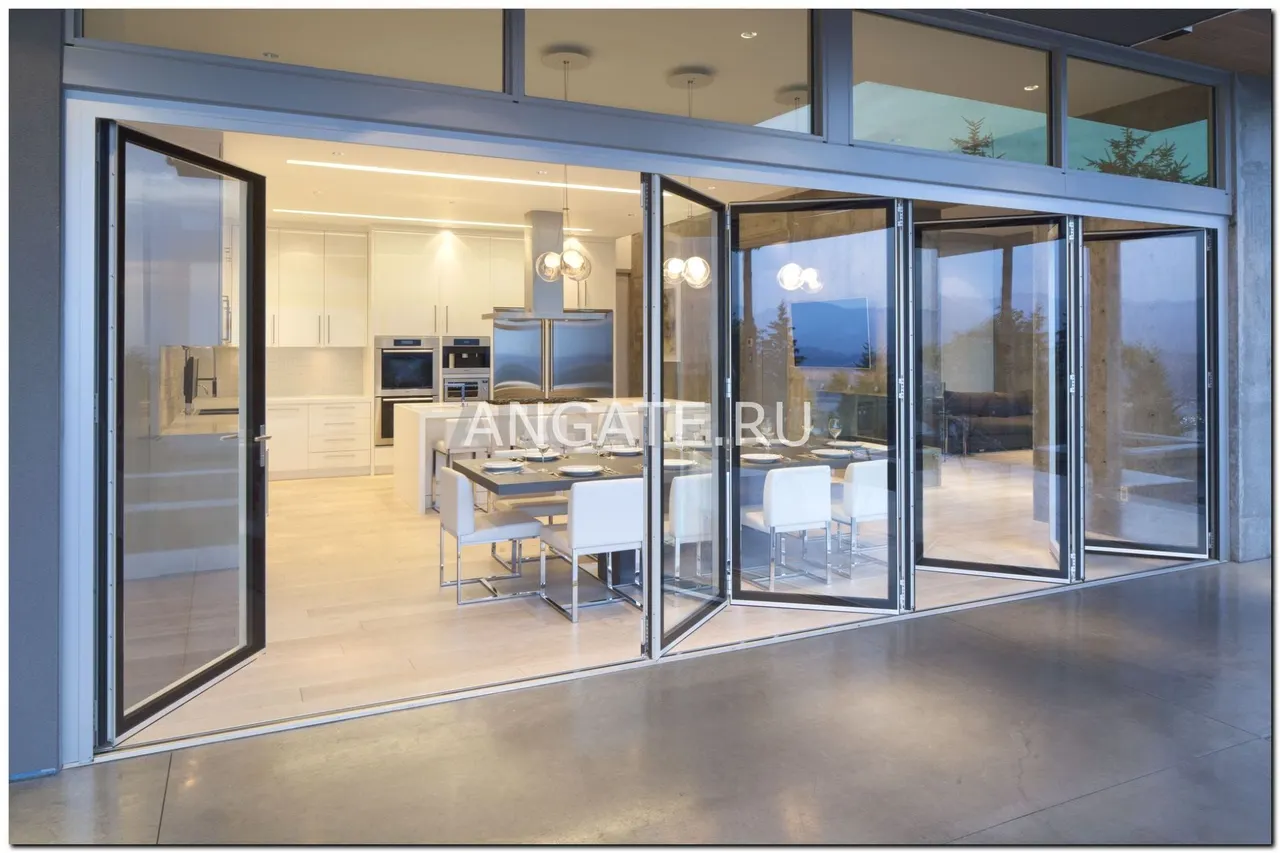

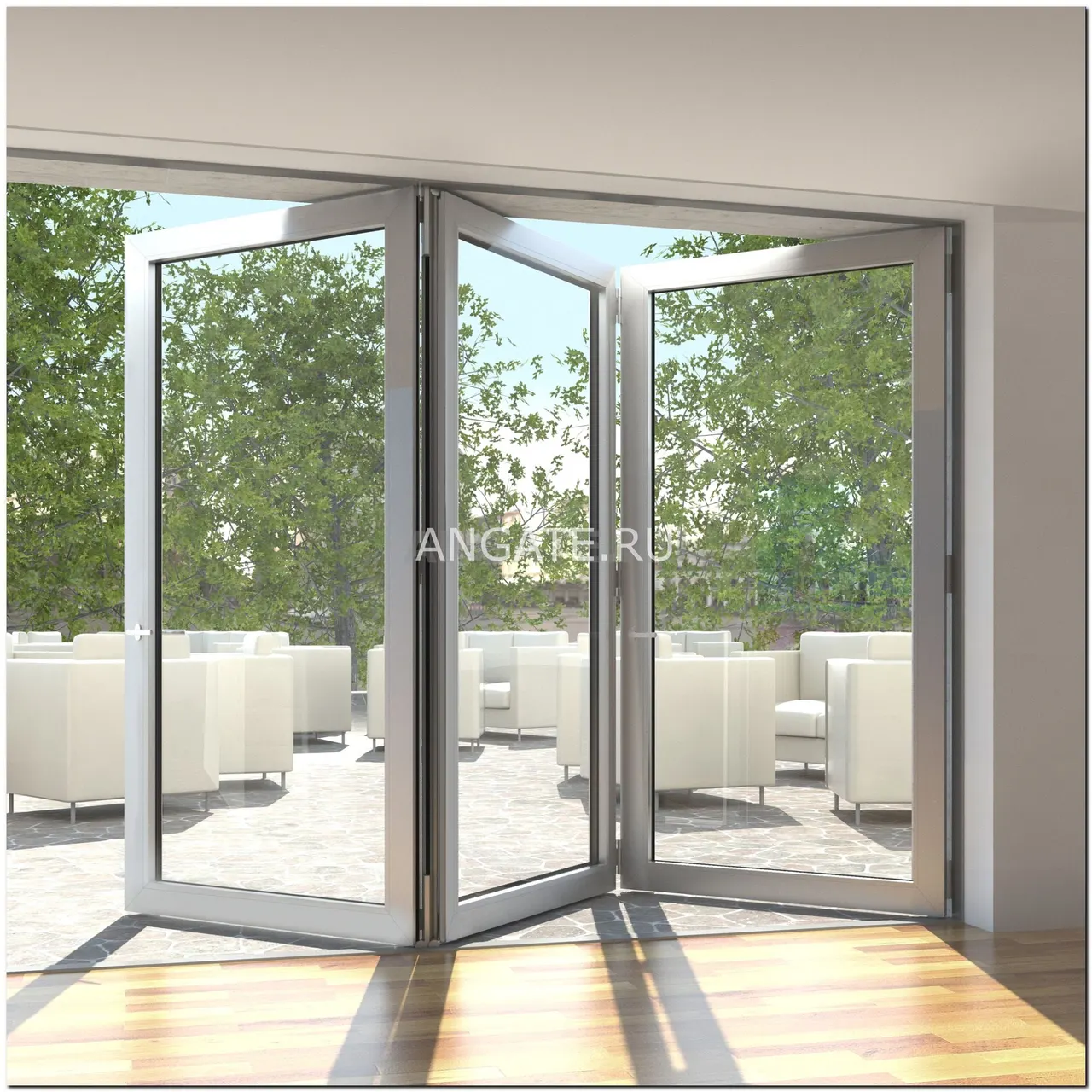

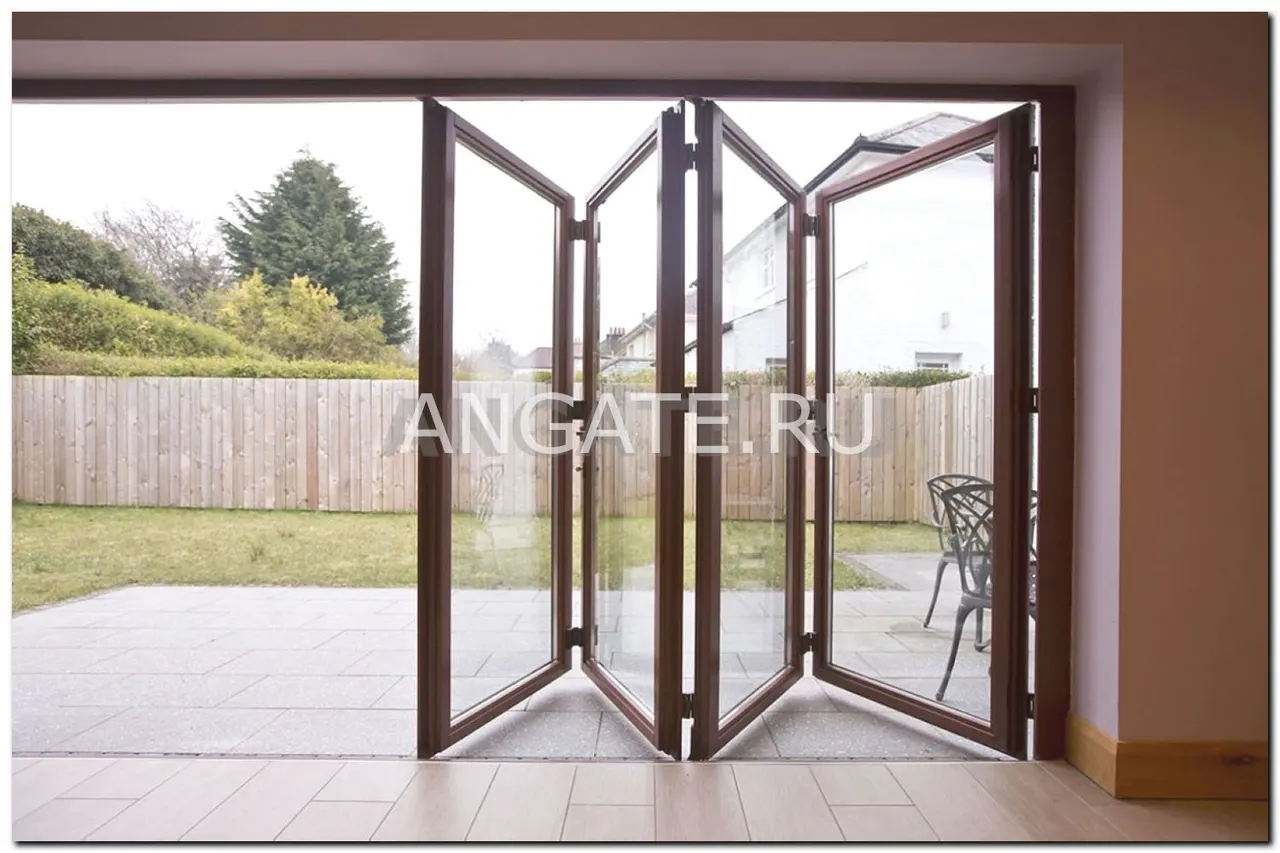

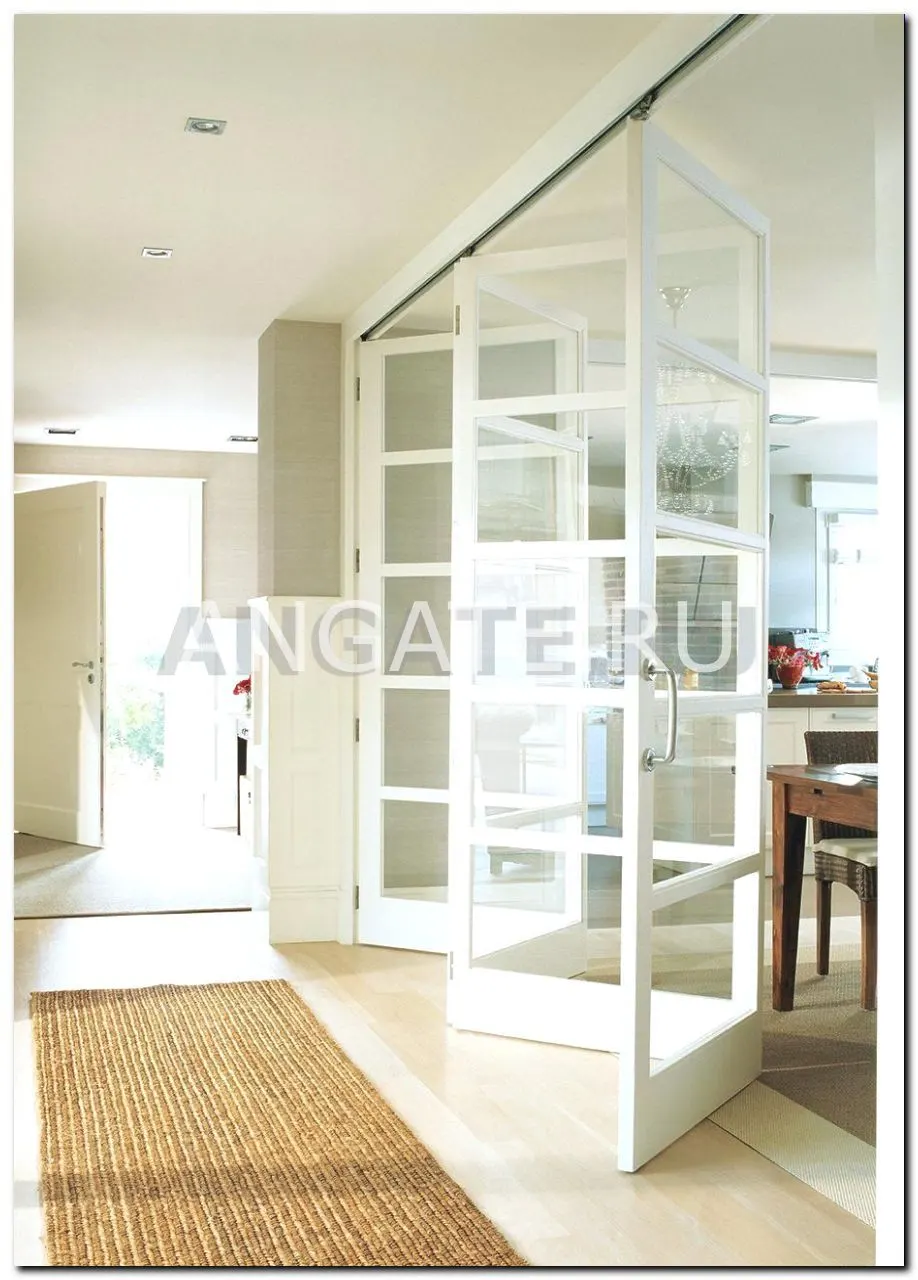

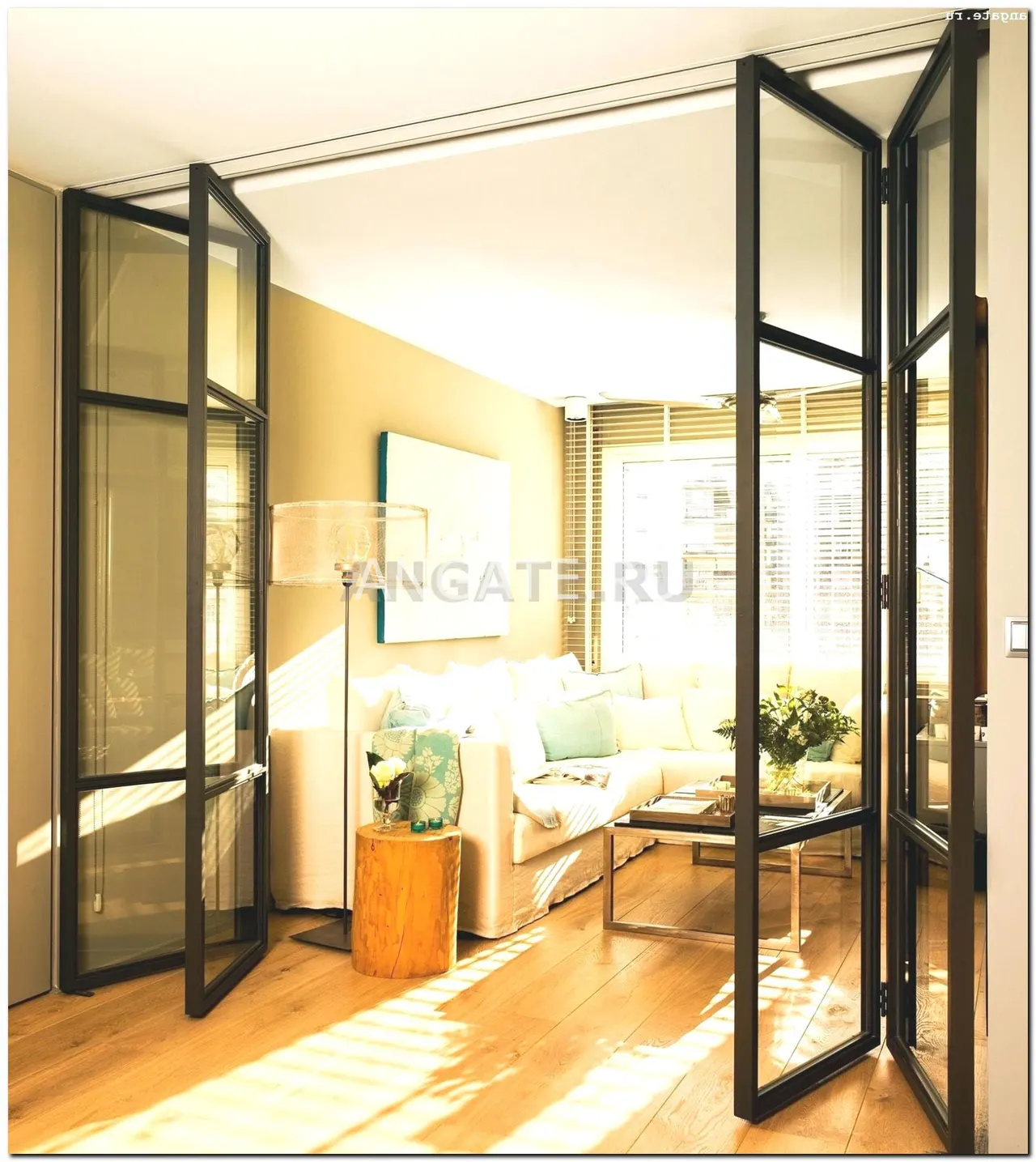

Кухня-гостиная — основной сценарий: гармошка полностью открывает проём днём, объединяя пространство, и так же полностью закрывает его на время готовки, отсекая запахи. Балконные и террасные проёмы — второй частый запрос, особенно в частных домах, где летом хочется превратить гостиную в веранду.

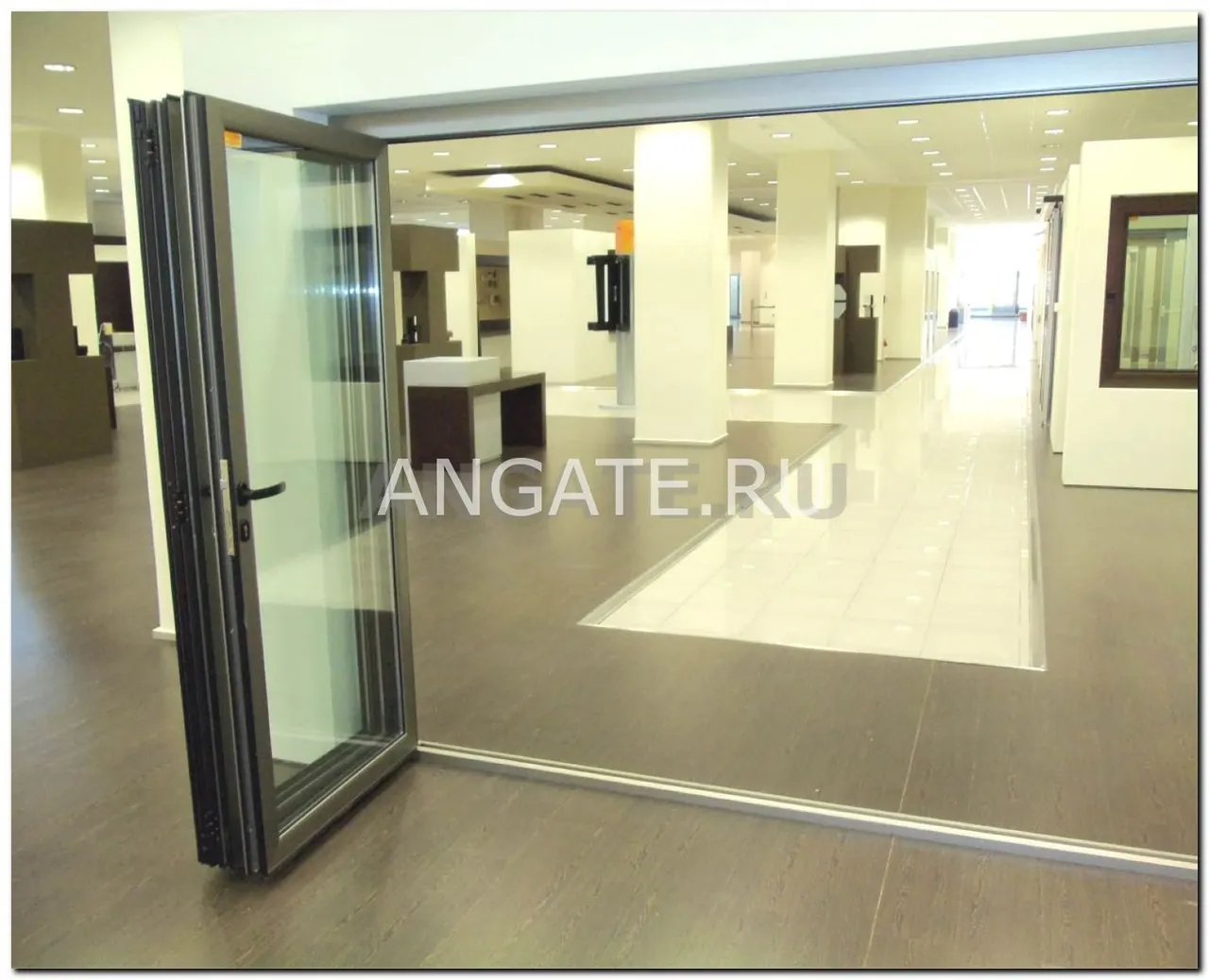

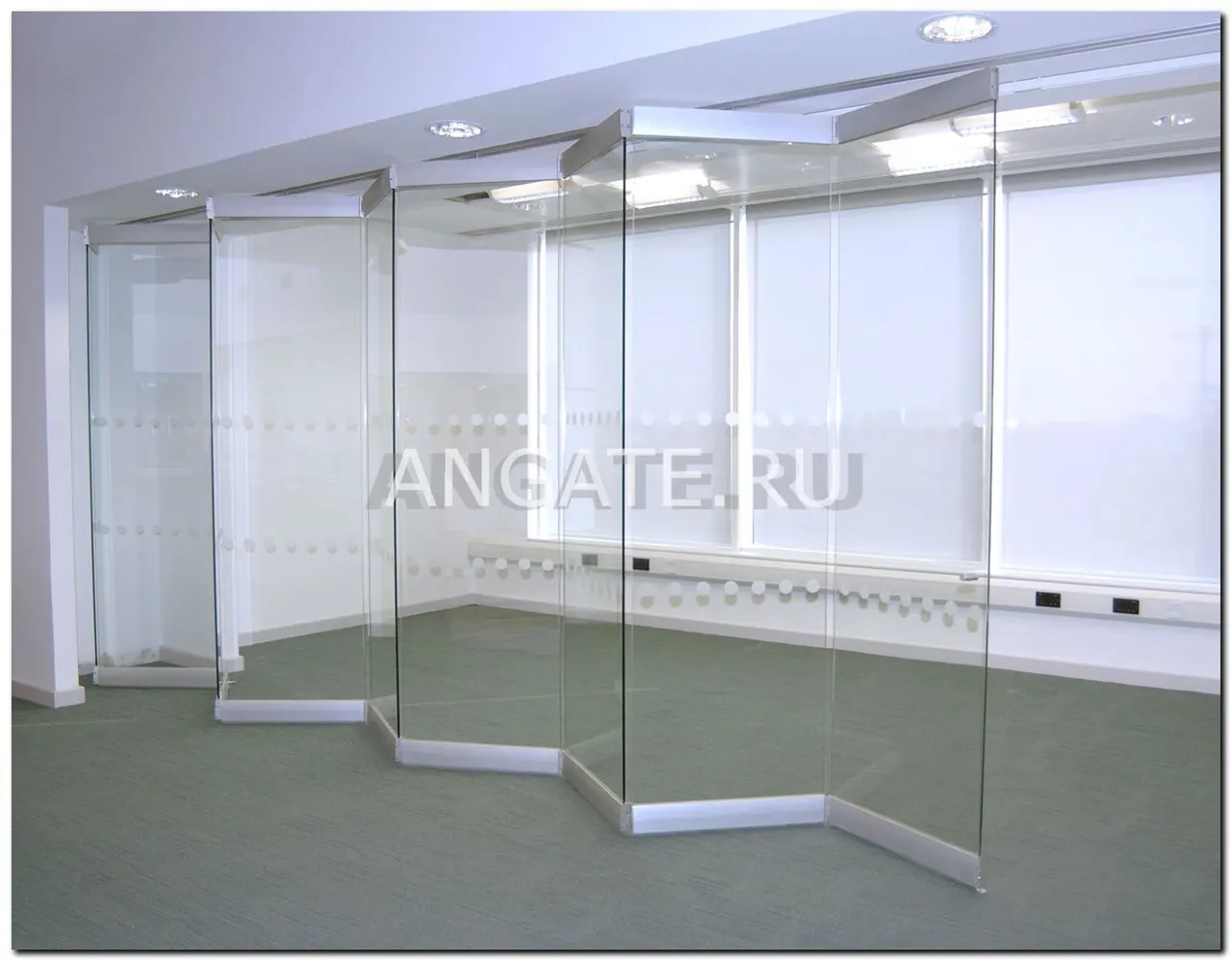

В офисах гармошку ставят на переговорные и фокус-комнаты компактной ширины: узкий профиль не крадёт метраж, а полное раскрытие проёма визуально объединяет пространство при необходимости провести общую встречу. В коммерческих интерьерах — кафе и шоурумах — гармошка работает как витринная система, полностью открывающаяся в тёплый сезон.

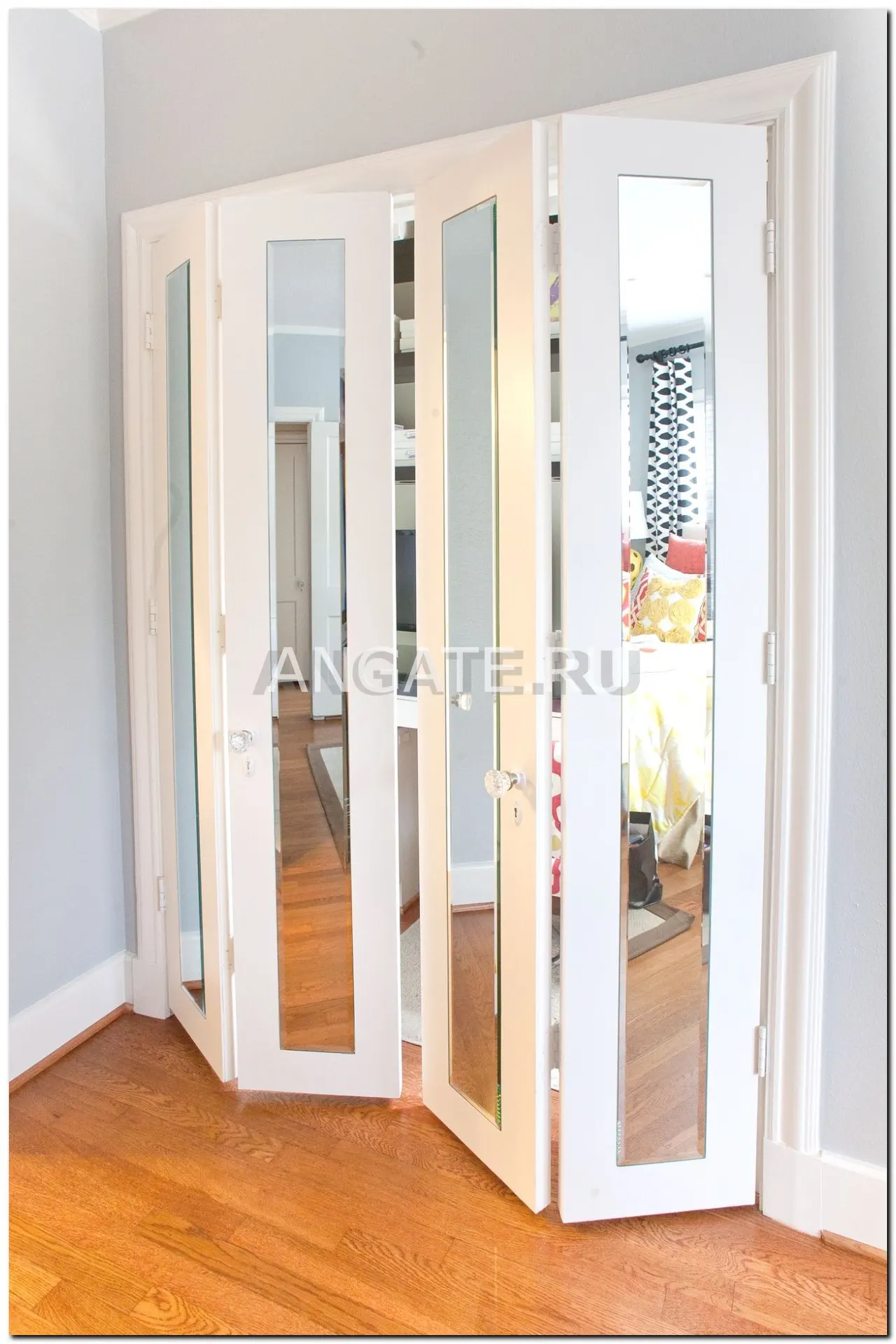

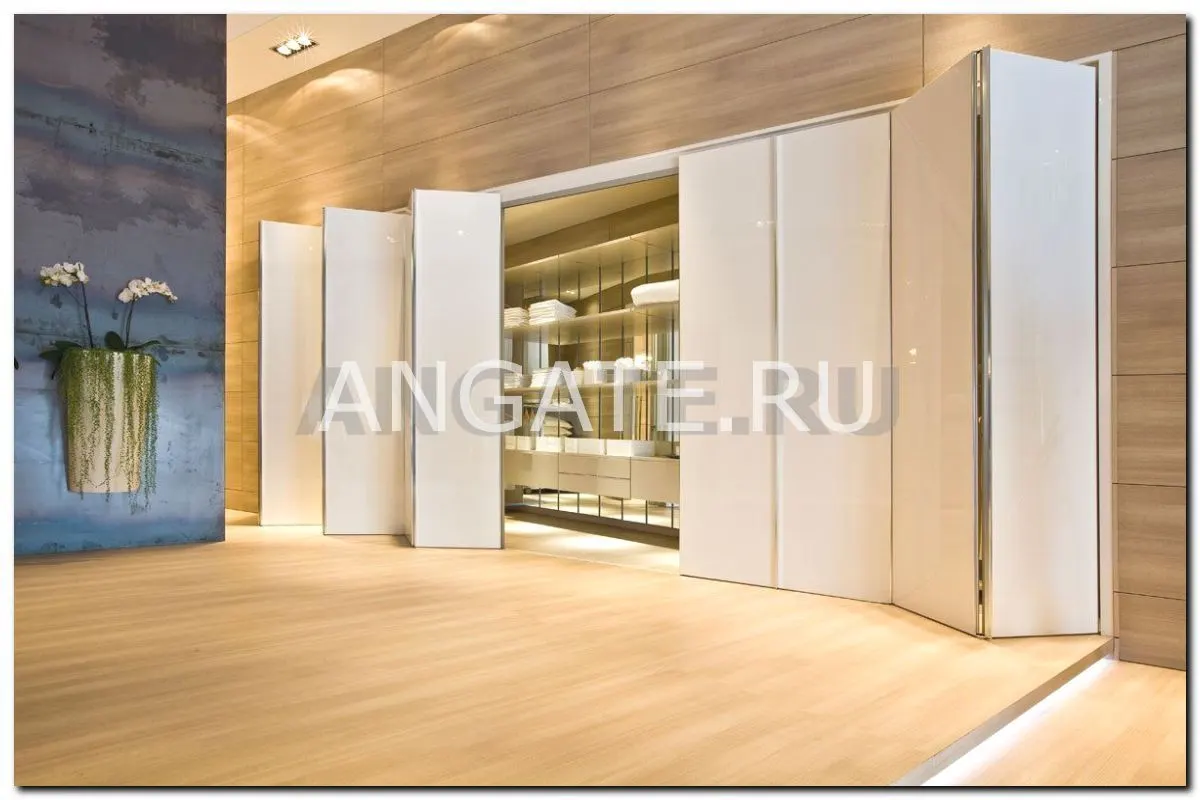

Гардеробные и кладовые получают компактное решение там, где нет места для взмаха распашной двери, а видеть содержимое сквозь стекло удобнее закрытой конструкции.

Замер и проектирование

Бесплатный замер — обязательный первый шаг: инженер «Стеклофорт» проверяет геометрию проёма лазерным уровнем, определяет глубину откоса под сложенный пакет и решает, одностороннее или двустороннее складывание оптимально для конкретного помещения. Перепад по вертикали больше 5 мм на высоту двери учитывается в чертеже.

На основании замера готовят проект: число панелей, серия профиля, формула стекла, комплект фурнитуры, тип складывания. Все параметры фиксируются в спецификации и утверждаются заказчиком до запуска в производство — переделать закалённое стекло после раскроя уже нельзя.

Отдельно продумывают финишную отделку проёма: нащельники, доборы откосов, стык с напольным покрытием. Эти детали удобнее согласовать на этапе замера, а не после монтажа, когда конструкция уже установлена.

Изготовление и монтаж

Производственный цикл занимает 5–7 рабочих дней: раскрой и полировка кромки каждой панели, закалка стекла в печи при температуре около 650 °C, сборка профиля, установка петель и роликовой фурнитуры, контрольная сборка всей гармошки в цеху перед отгрузкой на объект.

Монтаж типовой конструкции шириной до 2,5 м занимает 3–5 часов: установка верхнего рельса, навеска панелей, регулировка каждого шарнира и прижима, проверка хода пакета в обе стороны. Широкие двери с двусторонним складыванием монтируют дольше — до полного рабочего дня.

После установки бригада демонстрирует заказчику работу механизма, убирает рабочее место и вывозит упаковку. Работы сдают по акту, гарантия по договору — до 7 лет на профиль, стекло и фурнитуру.

• Замер — бесплатно, выезд на следующий рабочий день;
• Изготовление — 5–7 рабочих дней;
• Монтаж проёма до 2,5 м — 3–5 часов;
• Гарантия — до 7 лет по договору.

Уход, эксплуатация и типовые ошибки

Стекло моют мягкой тканью и обычным средством для стёкол, без абразивов и растворителей на основе ацетона — они разрушают порошковое покрытие профиля. Петли и ролики раз в полгода протирают от пыли и точечно обрабатывают силиконовой смазкой, не маслом, которое собирает грязь.

Частая ошибка — заказ гармошки без учёта глубины откоса под пакет: конструкция физически не помещается в сложенном виде. Вторая ошибка — экономия на фурнитуре для проёма с интенсивной эксплуатацией: дешёвые ролики и петли выходят из строя уже через год ежедневного открывания.

Третья ошибка — установка тяжёлого полотна на рельс без закладной в потолке, что через сезон-два приводит к провисанию крепления. Раз в год стоит проверять затяжку крепежа рельса и состояние петель — своевременная регулировка продлевает жизнь всей конструкции на годы.

Тёплые и влагостойкие варианты

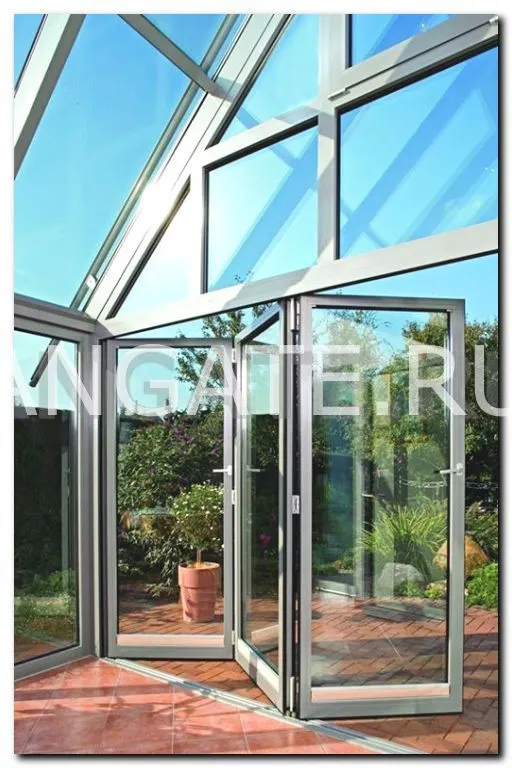

Для проёмов на границе отапливаемого и неотапливаемого пространства — выход на веранду, лоджию, зимний сад — обычную гармошку с монолитным стеклом на холодном профиле ставить не стоит: металл промерзает насквозь, а на внутренней поверхности выпадает конденсат. В таких случаях используют тёплый профиль с полиамидной термовставкой и стеклопакет толщиной 24–32 мм вместо одинарного стекла.

Тёплая гармошка тяжелее обычной на 30–40% из-за стеклопакета, поэтому фурнитуру подбирают с запасом по нагрузке: ролики на 40–60 кг вместо стандартных 20–35 кг. Число секций для тёплой конструкции иногда сокращают, увеличивая ширину каждой панели, чтобы не множить количество швов термовставки на единицу площади.

Для влажных помещений — постирочных, зон у бассейна — используют нержавеющую или анодированную фурнитуру и закалённое стекло с влагостойким уплотнением по контуру каждой панели. Такая гармошка не боится конденсата и перепадов влажности, характерных для подобных зон в частном доме.

Комбинация со стационарным остеклением

Гармошку часто комбинируют со стационарными (неподвижными) секциями по краям проёма: например, широкий проём 3,5 м закрывают складной частью на 2,5 м и глухой стеклянной панелью на 1 м сбоку. Это снижает число подвижных узлов, а значит, и стоимость фурнитуры, сохраняя визуальную целостность остекления по всей ширине.

Стационарная часть может служить и местом для установки декоративного элемента — витража, пескоструйного рисунка, крупного логотипа в коммерческом интерьере — без риска повредить его при регулярном складывании подвижных панелей.

При проектировании комбинированной системы важно согласовать профиль стационарной и подвижной части по цвету и сечению, чтобы вся конструкция читалась как единое целое, а не как случайное сочетание разных элементов остекления.

Ремонт и замена повреждённых секций

Закалённое стекло не режут и не сверлят после термообработки, поэтому при повреждении одной панели её меняют целиком, а не ремонтируют локально. Хорошая новость в том, что секции гармошки — самостоятельные элементы: заменить одну панель значительно проще и дешевле, чем менять цельное полотно распашной или сдвижной двери.

Для замены важно сохранить оригинальные размеры и сверления под петли и ролики — поэтому мы рекомендуем заказчикам сохранять спецификацию конструкции, полученную после замера и изготовления. При обращении в течение гарантийного срока замена повреждённой по вине материала секции выполняется бесплатно.

Механическое повреждение стекла (удар, скол от падения тяжёлого предмета) в гарантию не входит, но заказать новую секцию взамен повреждённой можно отдельно — благодаря сохранённой спецификации новая панель точно встанет на место старой без дополнительной подгонки.

Петли и ролики также можно менять по отдельности без демонтажа всей конструкции: большинство современных систем спроектированы так, чтобы отдельный узел снимался и заменялся без разборки соседних секций, что снижает стоимость обслуживания на протяжении всего срока службы двери.

Сезонная регулировка и подготовка к зиме

Перед отопительным сезоном полезно провести профилактику: протереть ролики и петли от накопившейся за лето пыли, проверить плотность прилегания уплотнителя по контуру каждой панели и, при необходимости, заменить пересохшие участки резинового профиля, которые теряют эластичность от перепадов температуры.

Алюминиевый профиль практически не реагирует на сезонные колебания температуры внутри отапливаемого помещения, поэтому геометрия рамы не меняется зимой и летом — в отличие от деревянных конструкций, которым нужна регулировка притвора по сезону. Это одно из практических преимуществ алюминия для складных систем.

Для гармошек, ведущих на неотапливаемый балкон или веранду, перед зимой стоит дополнительно проверить работу термовставки в профиле и убедиться, что уплотнение по нижней направляющей не изношено — именно там чаще всего образуются мостики холода при понижении температуры.

Летом, наоборот, стоит проверить работу доводчика: на жаре смазка внутри демпфирующего механизма может стать более жидкой, и скорость закрывания увеличится. Обычно это регулируется простым винтом на корпусе доводчика без обращения к специалисту, но при сомнениях лучше проконсультироваться с сервисной службой.

Раз в сезон полезно также визуально осмотреть все уплотнители по контуру панелей на предмет трещин или потери эластичности — своевременная замена одного изношенного элемента обходится значительно дешевле, чем последствия постоянного мостика холода или шума, которые он создаёт при длительной эксплуатации без внимания к состоянию резины. Такой осмотр занимает не больше пяти минут, но заметно продлевает межсервисный интервал всей конструкции.

Из чего складывается цена

Базовая цена стеклянной гармошки в «Стеклофорт» — от 3600 ₽ за м²: закалённое стекло 6 мм, алюминиевый профиль, стандартные петли и ролики. Итоговая смета зависит от площади проёма, числа панелей, типа стекла и класса фурнитуры.

Увеличивают стоимость: толщина стекла 8–10 мм, переход на триплекс, скрытые петли вместо накладных, доводчик, двустороннее складывание вместо одностороннего и нестандартная геометрия проёма. Каждый параметр можно обсудить на этапе замера и адаптировать под бюджет.

Сумму фиксируем в договоре сразу после бесплатного замера — доплат по факту на объекте не бывает. Предварительный расчёт по вашим размерам можно получить дистанционно: пришлите параметры проёма и фото на info@steklofort.ru.

• Стекло: триплекс +25–35% к цене остекления;
• Фурнитура: скрытые петли и доводчик дороже базового комплекта;
• Складывание: двустороннее сложнее и дороже одностороннего;
• Геометрия: арка, скос, ниша под пакет — индивидуальный расчёт.
