Стеклянная звукоизоляционная дверь

Что означает индекс Rw и сколько децибел нужно

Звукоизоляцию ограждающей конструкции описывает индекс изоляции воздушного шума Rw, измеряемый в децибелах по методике ГОСТ 27296-2012. Испытание идёт в паре камер: в одной генерируют шум, в другой измеряют, а разницу приводят к нормативной кривой на частотах 100–3150 Гц. Цифра «Rw = 32 дБ» означает не то, что дверь глушит любой звук на 32 дБ, а усреднённый показатель по частотному диапазону.

Ориентиры простые. Разговор в соседней комнате перестаёт быть разборчивым при Rw около 30 дБ. Полностью неразличим — при 38–42 дБ. Кинотеатр или ударная установка требуют 50 дБ и выше, а это уже задача для двойной двери с тамбуром, где стеклянное полотно работает в паре с массивной глухой створкой. Бытовая межкомнатная деревянная дверь даёт 20–25 дБ, входная стальная с уплотнением — 30–34 дБ.

Важно понимать: звукоизоляция определяется самым слабым звеном. Полотно с Rw = 40 дБ и щель 3 мм по периметру дадут в сумме 25–28 дБ, потому что звук идёт через воздух, а не сквозь материал. Именно поэтому в звукоизоляционной двери притвор, уплотнение и порог значат столько же, сколько формула стекла. Вложить деньги в акустический триплекс и оставить зазор под полотном — способ выбросить их зря.

• Rw 30 дБ — речь за дверью слышна, но неразборчива;
• Rw 38–42 дБ — обычный разговор не различим;
• Rw 45–50 дБ — переговорная с конфиденциальными обсуждениями;
• Rw 50+ дБ — только двойная дверь с воздушным тамбуром.

Физика: почему стекло «звенит»

Первый закон акустики ограждений — закон массы: удвоение поверхностной плотности даёт прибавку около 6 дБ. Квадратный метр стекла 8 мм весит 20 кг, 10 мм — 25 кг, 12 мм — 30 кг. Переход с восьмёрки на двенадцать добавляет лишь 3–4 дБ, потому что масса выросла в полтора раза, а не вдвое. Одним увеличением толщины проблему не решить — полотно станет неподъёмным раньше, чем тихим.

Второй эффект — резонанс совпадений. На определённой частоте длина изгибной волны в стекле совпадает с длиной звуковой волны в воздухе, и панель начинает переизлучать звук почти без потерь. Для стекла 6 мм провал приходится примерно на 2000 Гц, для 8 мм — на 1600 Гц, для 12 мм — на 1000 Гц. Беда в том, что именно в этом диапазоне лежит основная энергия человеческой речи, поэтому «толстое стекло» плохо глушит разговор.

Третий фактор — жёсткость связи между слоями. Два стекла по 4 мм, склеенные жёсткой смолой, ведут себя как одно восьмимиллиметровое. Те же стёкла, разделённые вязкоупругим слоем, работают порознь: слой гасит изгибные колебания, смещает и размывает провал резонанса. На этом принципе построены все акустические решения — от многослойного триплекса до асимметричных стеклопакетов.

Цельностеклянное полотно: честные 22–26 дБ

Модная цельностеклянная дверь из закалённого стекла 10 мм на зажимных петлях в лабораторных условиях показывает Rw около 27–29 дБ. В реальном проёме, с зазорами 3–4 мм по бокам и 8–12 мм снизу, она даёт 20–24 дБ. Этого достаточно, чтобы приглушить шум кухни, но недостаточно, чтобы не слышать телефонный разговор в соседней комнате. Разница между лабораторией и объектом — целиком заслуга воздушных щелей.

Улучшить ситуацию можно, не меняя концепцию. Толщина 12 мм добавит 2–3 дБ. Магнитная защёлка вместо механической уберёт зазор в притворе. Щёточный или силиконовый уплотнитель по стойке и перемычке закроет боковые щели. Автоматический порог-опускашка, выдвигающийся при закрывании, снимает главную утечку понизу и сам по себе даёт прибавку 4–7 дБ. В сумме получается 30–33 дБ — приличный результат для кабинета.

Дальше без обвязки не обойтись. Цельностеклянная дверь принципиально не имеет притвора — полотно встык подходит к стойке, а не заходит за неё. Каждый следующий децибел стоит непропорционально дорого. Если задача звучит как «не слышать переговоры», честнее сразу проектировать обрамлённую конструкцию с двумя контурами уплотнения и стеклопакетом, чем пытаться выжать её из красивой стеклянной пластины.

Акустический триплекс

Триплекс — два или три стекла, склеенные полимерной плёнкой. Обычная плёнка PVB толщиной 0,38 мм отвечает за безопасность и даёт к Rw примерно 1–2 дБ. Акустическая PVB — трёхслойная, с мягким вязкоупругим ядром — работает как демпфер: она гасит изгибные колебания и размывает провал резонанса совпадений. Прибавка составляет 3–5 дБ на тех самых речевых частотах, где обычное стекло проваливается.

Формулу пишут так: 6.6.2 acoustic означает два стекла по 6 мм и две акустические плёнки. Такой пирог толщиной 12,7 мм даёт Rw порядка 36–38 дБ против 31–32 дБ у монолитного стекла той же толщины. Асимметрия усиливает эффект: 8 мм плюс 6 мм вместо двух шестёрок сдвигает резонансы слоёв врозь и добавляет ещё 1–2 дБ. Разница по цене — 20–30% от стоимости стекла.

Есть и бонусы, не связанные со звуком. Триплекс не осыпается при разрушении, задерживает до 99% ультрафиолета и заметно повышает взломостойкость. Единственный минус — масса: пирог 12,7 мм весит около 31 кг/м², и полотно 900 × 2100 мм тянет на 59 кг. Под такую створку берут три петли с несущей способностью от 70 кг на комплект или скрытые петли с регулировкой в трёх плоскостях.

• Обычная PVB 0,38 мм — плюс 1–2 дБ, только безопасность;
• Акустическая PVB — плюс 3–5 дБ на речевых частотах;
• Асимметрия слоёв 8+6 мм — ещё 1–2 дБ;
• Триплекс 6.6.2 весит около 31 кг/м² — считайте фурнитуру.

Стеклопакет: воздух работает лучше стекла

Стеклопакет в дверном полотне превращает конструкцию в двойную преграду с воздушной прослойкой. Однокамерный 24 мм из двух четвёрок даёт Rw около 30 дБ. Тот же пакет с асимметричными стёклами 6 и 4 мм — уже 32–33 дБ, потому что резонансные провалы слоёв не совпадают. Увеличение дистанции между стёклами с 12 до 16 мм добавляет ещё 1–2 дБ; толщина пакета 32–40 мм — практический оптимум для двери.

Заполнение камеры влияет меньше, чем принято думать. Аргон улучшает теплоизоляцию, но на звук почти не действует. Настоящий прирост даёт замена одного из стёкол акустическим триплексом: формула «6 мм + 16 мм воздух + 8.8.2 acoustic» уверенно показывает 42–44 дБ. Двухкамерный пакет с двумя узкими камерами, вопреки интуиции, часто звучит хуже однокамерного с широкой: резонанс масса-пружина-масса попадает в речевой диапазон.

Практический вывод для двери переговорной: однокамерный стеклопакет 40 мм с асимметрией и акустическим триплексом в одном из стёкол, посаженный в обрамляющий алюминиевый профиль с двумя контурами уплотнения. Такая конструкция даёт Rw 40–44 дБ и весит 45–55 кг/м². Дешевле и легче будет монолитный акустический триплекс 12,7 мм с Rw 36–38 дБ — разница в четыре-шесть децибел на слух заметна, но не драматична.

Притвор, уплотнение и порог: где уходит звук

Щель площадью в 1% от площади двери снижает Rw конструкции примерно на 10 дБ — независимо от того, из чего сделано полотно. Полотно 900 × 2100 мм имеет площадь 1,89 м²; щель шириной 3 мм по периметру и 10 мм снизу даёт суммарно около 0,02 м², то есть тот самый процент. Отсюда правило: сначала герметичность, потом стекло. Работа с притвором стоит копейки и приносит больше децибел, чем удвоение массы полотна.

Уплотнение делают в два контура. Первый — по притвору обрамляющего профиля: силиконовый или EPDM-профиль, обжимаемый створкой на 1,5–2,5 мм. Второй — по коробке. Магнитная лента обеспечивает мягкое закрывание и стабильный прижим. Регулируемые эксцентрики на петлях позволяют подтянуть прижим по всему периметру, а не в одной точке. Дешёвая техническая резина за три сезона дубеет, теряет упругость и съедает 4–6 дБ.

Порог — отдельная драма. Стационарный порог с уплотнителем даёт лучшую герметичность, но мешает ходить и не подходит для проходной зоны. Автоматический опускающийся порог (гильотина) утоплен в торец полотна и выдвигается при закрывании на 10–14 мм, прижимаясь к чистовому полу; при открывании убирается заподлицо. Прибавка 4–7 дБ, цена — 4000–12 000 ₽ за механизм. Для двери в кабинет или спальню это лучшая инвестиция в тишину.

• Щель в 1% площади двери отнимает около 10 дБ;
• Два контура уплотнения из EPDM или силикона — база;
• Автоматический порог-гильотина — плюс 4–7 дБ;
• Магнитная защёлка убирает люфт в притворе.

Распашная или раздвижная

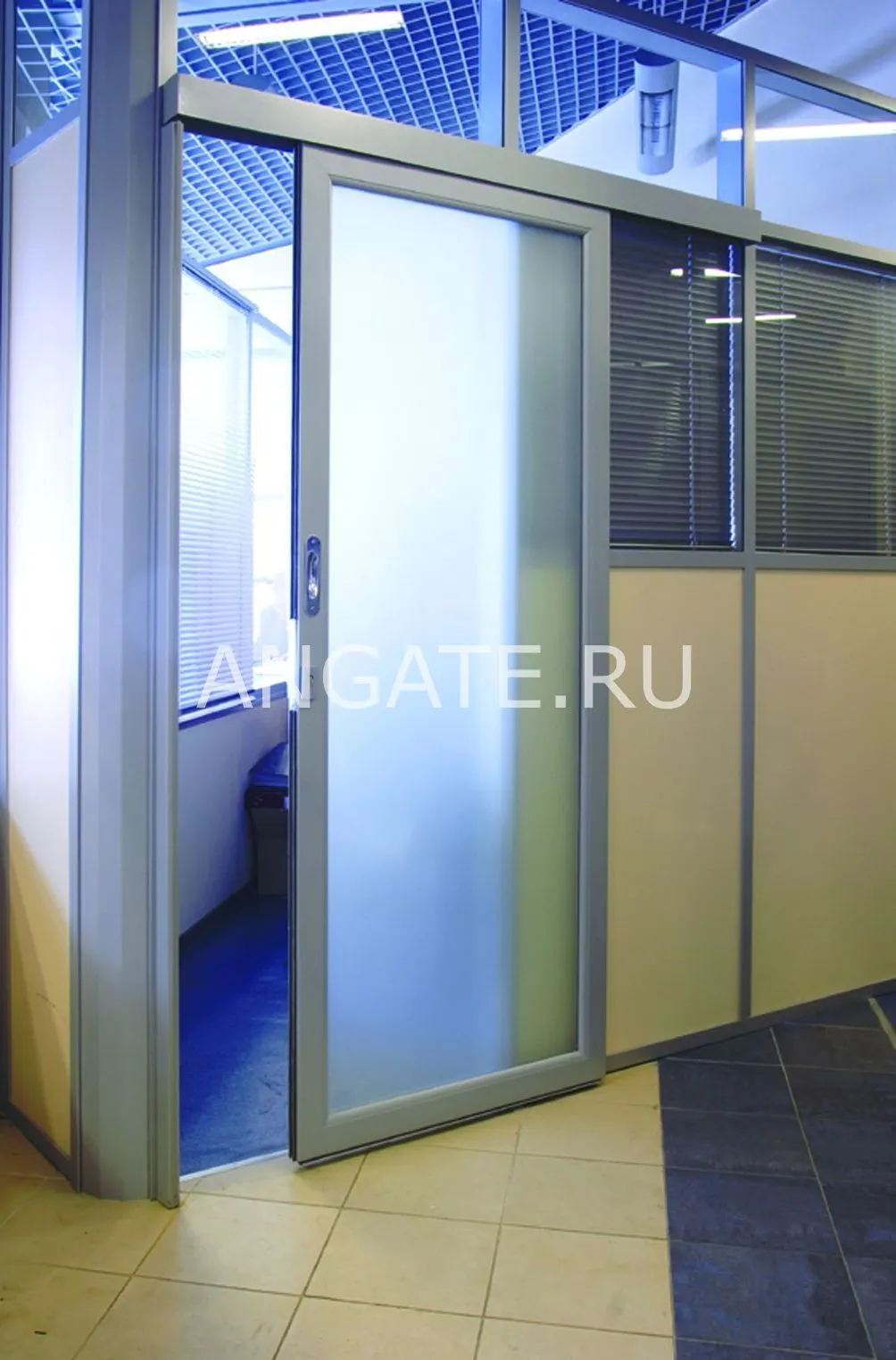

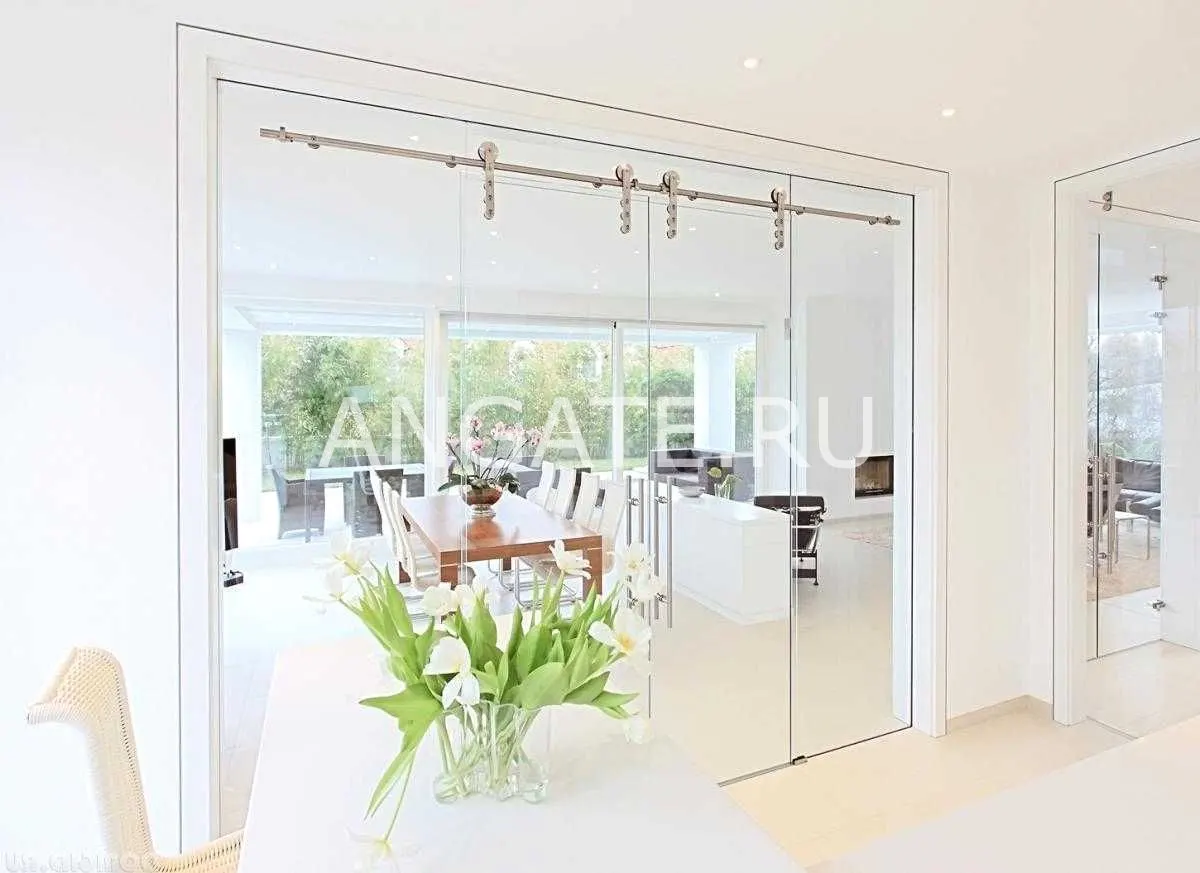

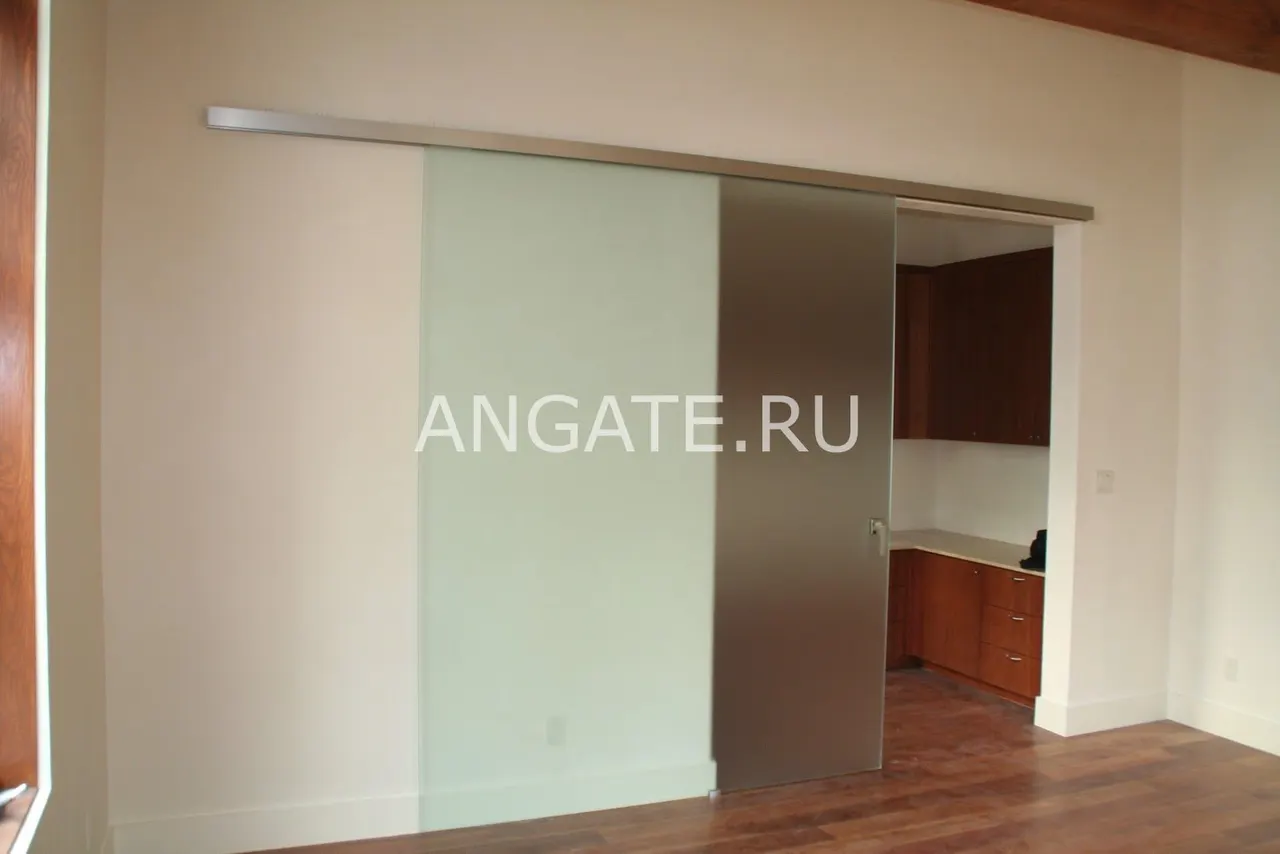

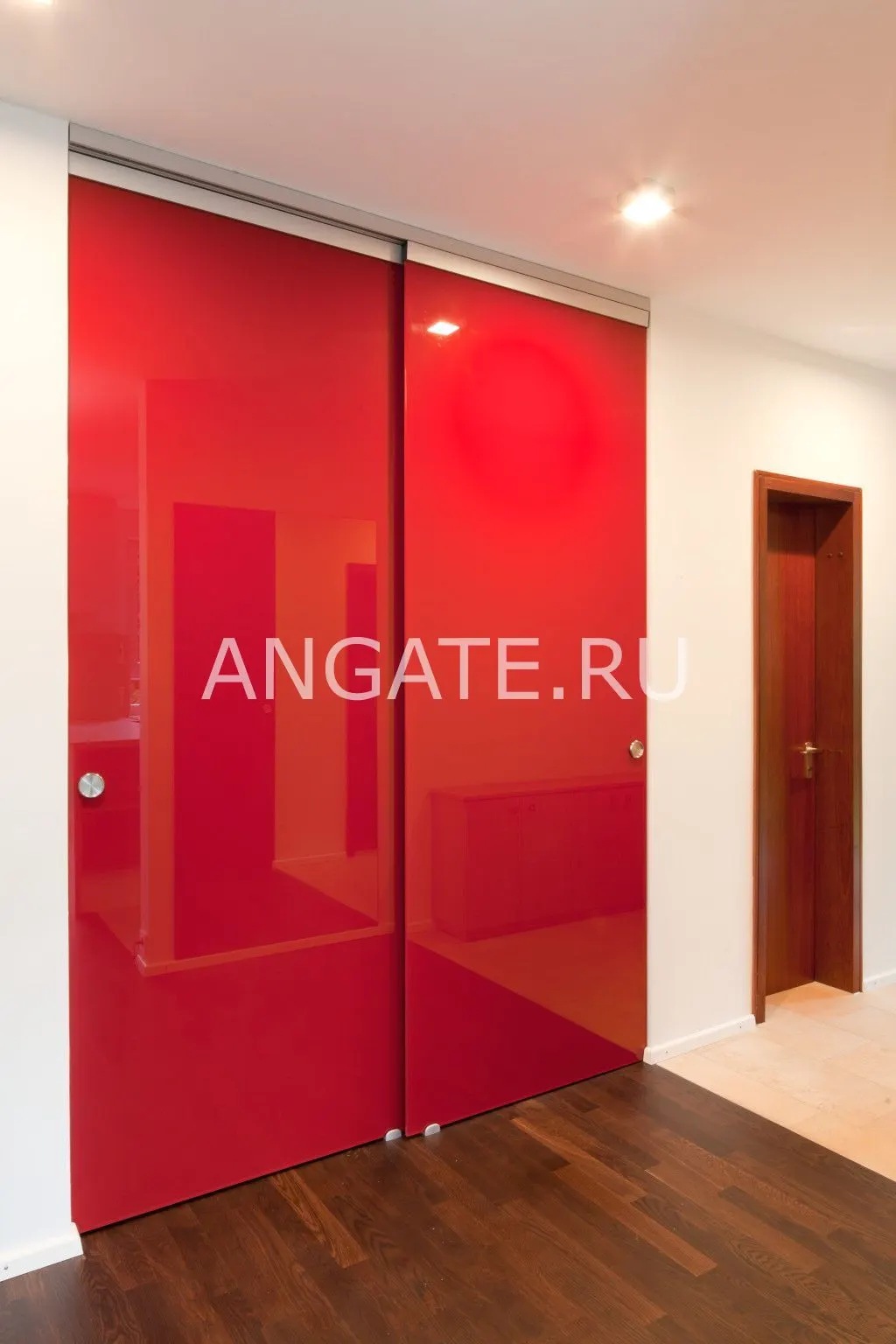

Раздвижная стеклянная дверь — плохой звукоизолятор по конструкции. Полотно не прижимается к раме, а скользит мимо неё; между створкой и стеной остаётся щель 8–15 мм, снизу — зазор под роликами, сверху — открытая направляющая. Реальный Rw подвесной системы редко превышает 18–22 дБ даже с щёточным уплотнением. Ставить её в спальню в надежде на тишину бессмысленно, зато она экономит площадь и выглядит легко.

Улучшить раздвижную конструкцию можно, но частично. Синхронное уплотнение по трём сторонам, закрытая направляющая в коробе, нижняя щётка в пазу стяжки и накладной нащельник на стену поднимут показатель до 26–28 дБ. Система с прижимом (порталы HS, где створка при повороте ручки опускается на уплотнители) доходит до 34–36 дБ, но стоит как две распашные двери и требует запаса по ширине стены.

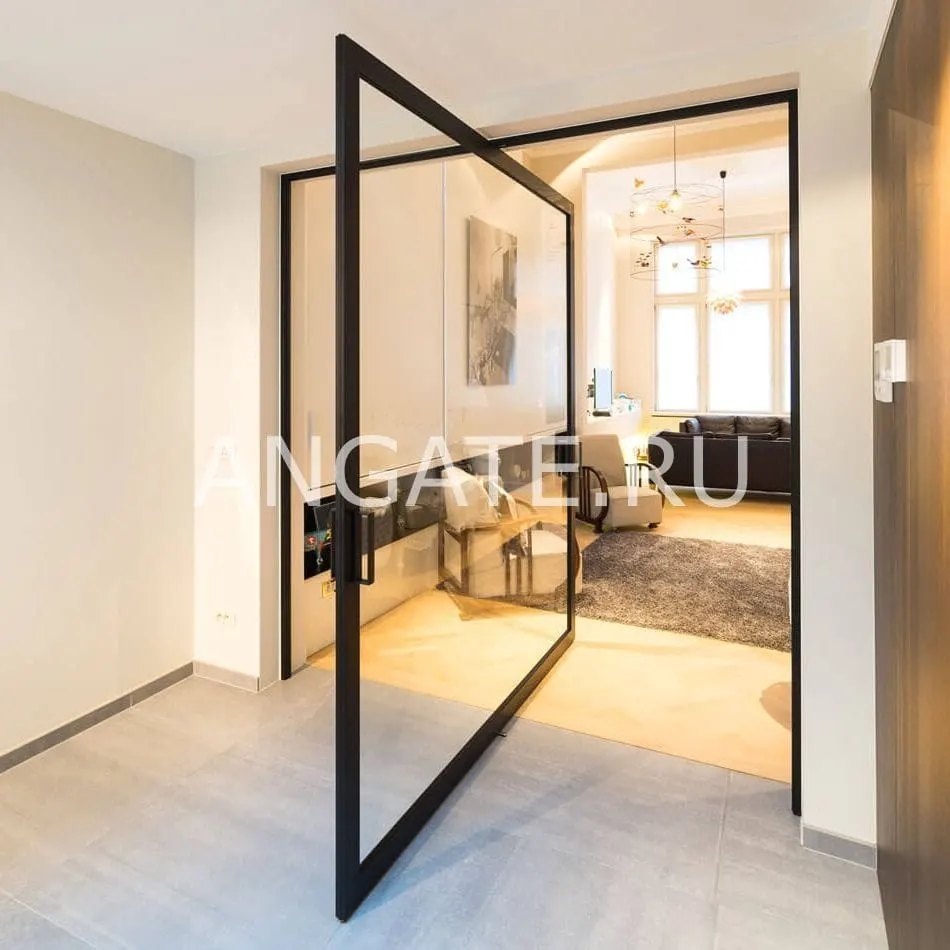

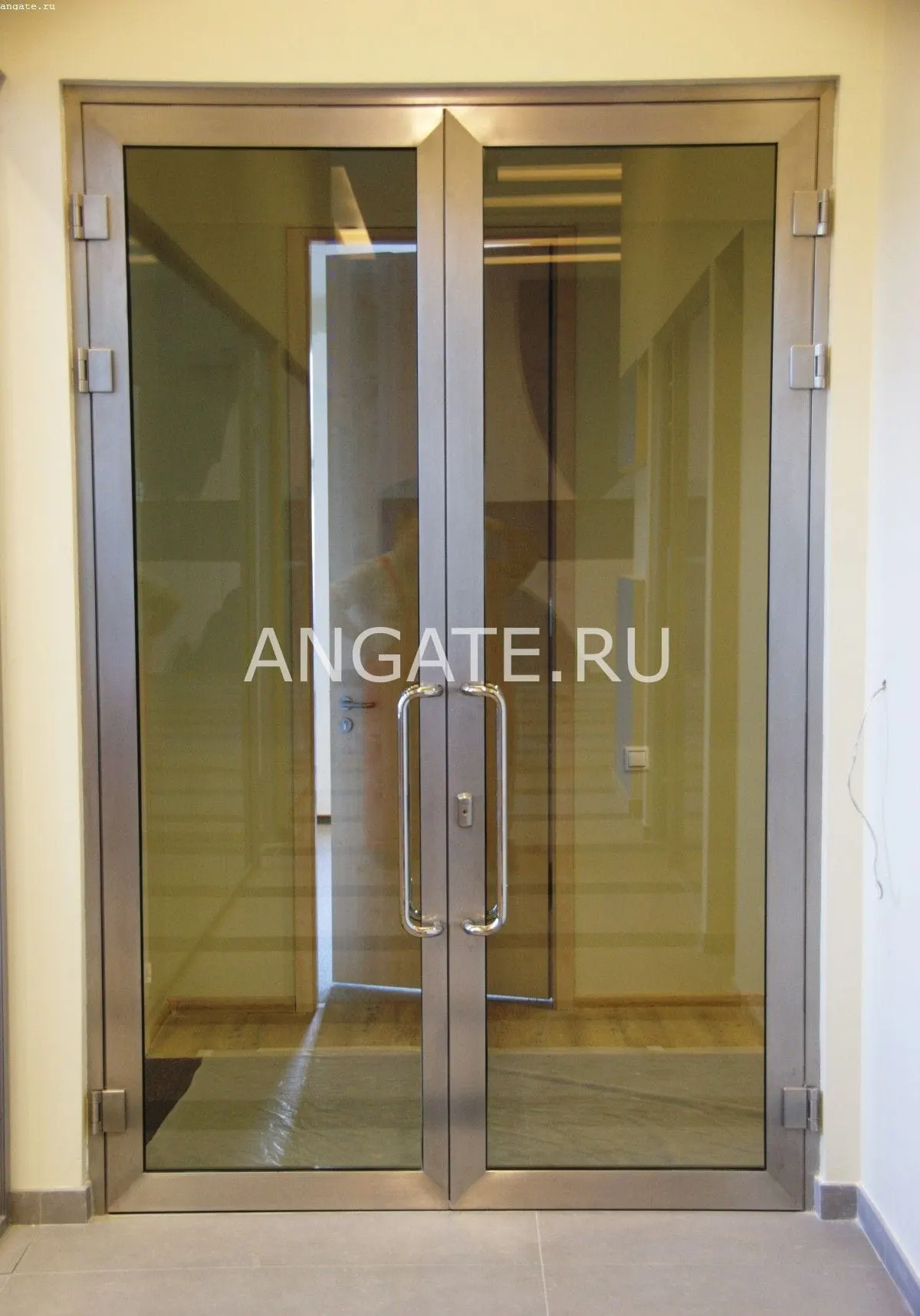

Распашная обрамлённая дверь остаётся золотым стандартом. Створка заходит в притвор профиля, обжимает два контура уплотнения, прижимается замком в трёх точках, снизу опускается порог-гильотина. Именно так собирают двери переговорных, кабинетов, звукозаписывающих комнат и медицинских кабинетов. Если задача — тишина, планировку подстраивают под распашную дверь, а не наоборот.

Где применяют звукоизоляционные стеклянные двери

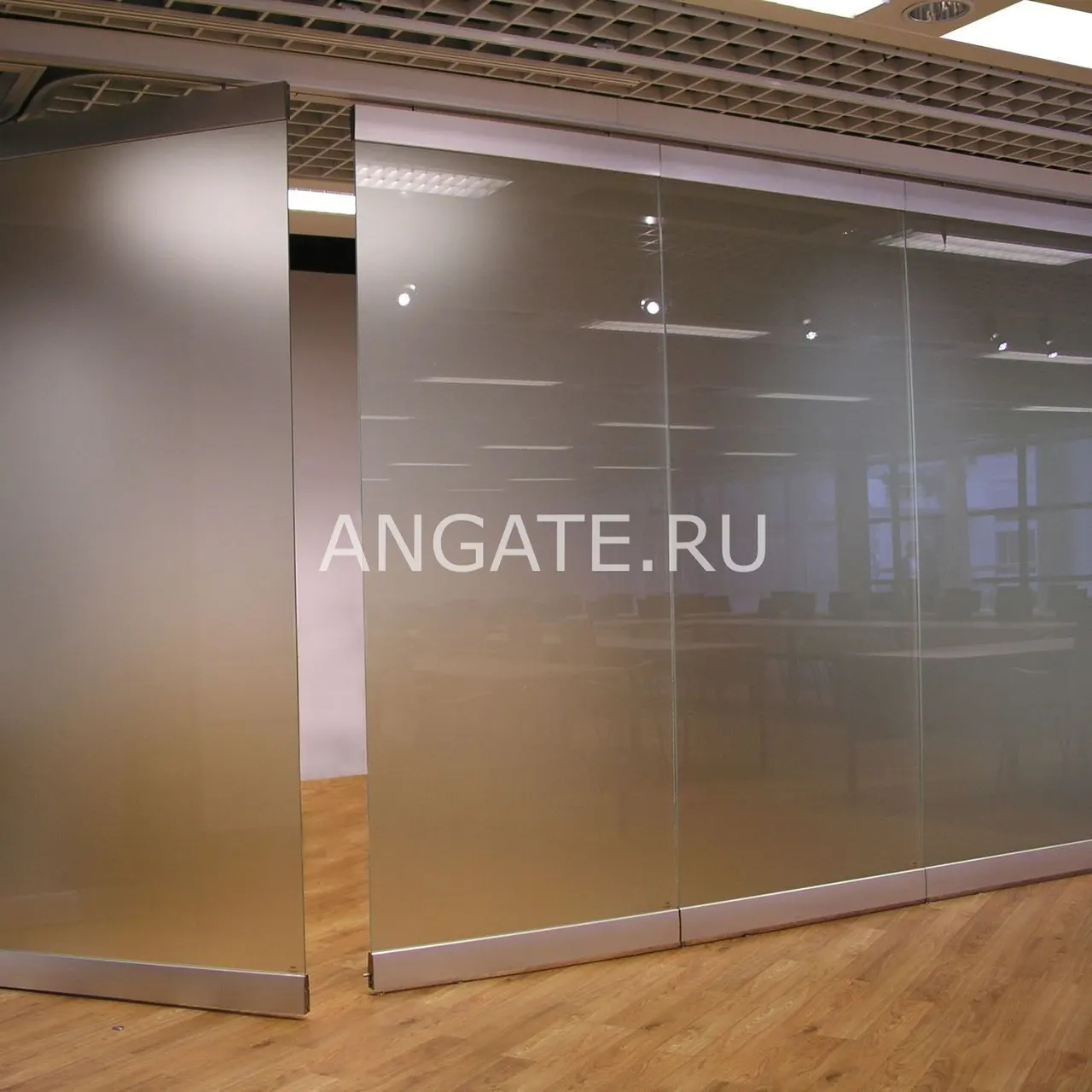

Переговорная в офисе — сценарий номер один. Прозрачная дверь сохраняет визуальную открытость планировки, а Rw 40–44 дБ гарантирует, что содержание разговора не доносится в опенспейс. К ней обычно идут матированная разметочная полоса на высоте 900–1500 мм, скрытые петли и доводчик с плавным дохлопом. Кабинет руководителя получает похожую конструкцию, но чаще с сатинатом вместо прозрачного стекла.

Дом и квартира — второй сценарий. Кабинет, спальня и детская выигрывают от двери с акустическим триплексом и порогом-гильотиной: шум телевизора и разговоров с кухни перестаёт мешать. Домашняя студия или музыкальная комната требует уже 45–50 дБ, что достигается только двойной дверью с воздушным тамбуром 100–200 мм — стеклянная створка внутри, глухая снаружи или наоборот.

Медицина, образование, гостиницы — третья зона. Врачебный кабинет обязан обеспечивать конфиденциальность, при этом коридор должен оставаться светлым; стеклянная дверь с сатинатом и Rw 38–40 дБ решает обе задачи. В гостиницах и коворкингах прозрачные звукоизоляционные двери ставят на телефонные кабины и переговорные боксы, где важно сочетание акустики, обзорности и компактности.

Замер, изготовление, монтаж и ошибки

На бесплатном замере инженер «Стеклофорт» не только снимает геометрию проёма лазерным уровнем, но и оценивает акустический контекст: из чего сделана перегородка, есть ли примыкание к подвесному потолку, как устроен пол. Дверь с Rw 42 дБ в гипсокартонной перегородке с Rw 38 дБ бессмысленна — звук пойдёт мимо. Заодно определяют, поместится ли механизм порога-гильотины и хватит ли высоты под чистовой пол.

Производство: раскрой стекла на ЧПУ, шлифовка и полировка кромки, сверления, закалка, сборка триплекса под давлением в автоклаве при 140 °C, сборка стеклопакета с двойной герметизацией. Параллельно режут и собирают алюминиевый профиль обвязки, фрезеруют паз под уплотнение и нишу под порог. Сборка, остекление на сухие уплотнители, первичная регулировка. Типовой срок — 5–7 рабочих дней, сложные акустические пакеты — до 10.

Ошибок немного, но они системные. Первая — акустический триплекс в двери при щели 10 мм под полотном. Вторая — раздвижная система там, где нужна тишина. Третья — дешёвая техническая резина вместо EPDM. Четвёртая — примыкание перегородки к подвесному потолку без заполнения запотолочного пространства: звук идёт поверху. Пятая — нерегулярное обслуживание: осевший уплотнитель и разбитая защёлка отнимают до 6 дБ за пять лет.

• Дверь не может быть тише перегородки, в которую она вставлена;
• Замените техническую резину на EPDM — он живёт 15–20 лет;
• Порог-гильотине нужна высота: закладывайте его до чистового пола;
• Раз в год проверяйте прижим по всему периметру створки.

Цена звукоизоляционной стеклянной двери

В «Стеклофорт» такие двери начинаются от 3500 ₽ за м². Обрамлённое полотно с закалённым стеклом 10 мм, одним контуром уплотнения и магнитной защёлкой даёт Rw около 30 дБ и укладывается в 3500–7000 ₽/м². Конструкция с акустическим триплексом 8.8.2, двумя контурами EPDM и порогом-гильотиной показывает 36–38 дБ и стоит 11 000–16 000 ₽/м². Дверь со стеклопакетом 40 мм и триплексом в одном из стёкол на 40–44 дБ — 17 000–25 000 ₽/м².

Смету двигают вверх акустическая плёнка вместо обычной PVB (плюс 20–30% к стоимости стекла), асимметричный стеклопакет, автоматический порог (4000–12 000 ₽ за механизм), скрытые петли, доводчик с дохлопом, многоточечный замок и обрамление в нестандартном цвете RAL. Вниз работают типовые габариты, монолитный триплекс вместо стеклопакета, стационарный порог с уплотнителем и стандартная фурнитура.

Сумму фиксируем в договоре после бесплатного замера: конструкция, доставка, монтаж, расходные материалы и вывоз мусора включены. Срок изготовления — 5–7 рабочих дней, гарантия — до 7 лет, сервисная регулировка прижима в гарантийный период бесплатна. Расчёт под вашу задачу пришлём дистанционно: напишите на info@steklofort.ru желаемый уровень Rw, размеры проёма и назначение помещения.

• Rw ~30 дБ — 3500–7000 ₽/м²;
• Rw 36–38 дБ (акустический триплекс, порог-гильотина) — 11 000–16 000 ₽/м²;
• Rw 40–44 дБ (стеклопакет с триплексом) — 17 000–25 000 ₽/м²;
• Механизм автоматического порога — 4000–12 000 ₽ отдельной строкой.
