Телескопические автоматические раздвижные двери

Что такое телескопическая автоматическая дверь

В обычной автоматической раздвижной двери створка при открывании уезжает в простенок сбоку, и полезная ширина прохода равна ширине одной створки. Телескопическая схема устроена иначе: две или три створки едут по параллельным рельсам с разной скоростью, заезжая друг за друга, — в итоге проход открывается почти на всю ширину конструкции, а не только на половину.

Это решение изначально разрабатывалось для коммерческих входных групп, где нужен широкий проход при ограниченном простенке для отъезда створок — торговые центры, аптеки, бизнес-центры, аэропорты. Название «телескопическая» отражает принцип движения: как в выдвижной телескопической трубе, меньшая секция прячется за большей.

Системы такого типа выпускают несколько известных производителей автоматики (Dorma, GEZE, Record) — каждый со своей электроникой привода, но общей механикой скольжения. «Стеклофорт» проектирует полотна и раму под совместимость с приводами этих систем, изготавливая остеклённую часть конструкции на собственном производстве.

Скорость открывания телескопической двери обычно настраивается в диапазоне 300–600 мм/с и подбирается индивидуально под интенсивность потока на объекте: слишком высокая скорость создаёт ощущение агрессивности механизма, слишком низкая — образует очередь у входа в часы пик.

Контроллер привода обычно поддерживает несколько предустановленных режимов работы — обычный автоматический, частично открытый (для проветривания), полностью открытый и заблокированный — переключение между которыми выполняется с пульта или через таймер по расписанию работы объекта.

Устройство привода и механики

Приводной блок с электродвигателем крепится в верхней балке над проёмом и через зубчатый ремень или цепь передаёт движение на каретки, к которым подвешены полотна. Датчик движения (радарный или инфракрасный) фиксирует приближение человека и подаёт сигнал контроллеру на открытие с заданной скоростью и паузой удержания в открытом положении.

Телескопический эффект достигается синхронизацией: внешняя (большая) створка стартует первой и едет медленнее, внутренняя (меньшая) — с задержкой, но быстрее, так что обе останавливаются у края проёма одновременно, полностью открывая габарит. Рассинхронизация этого механизма — частая причина рывков и стуков в изношенных системах.

Аварийный ход вручную предусмотрен почти во всех моделях: при отключении питания подпружиненный механизм позволяет раздвинуть створки руками для эвакуации. Это обязательное требование для дверей на путях эвакуации в общественных зданиях по нормам пожарной безопасности.

Время удержания в открытом положении также программируется контроллером и обычно составляет 2–5 секунд после прохода последнего человека, зафиксированного датчиком присутствия, — более длительное удержание увеличивает теплопотери зимой, слишком короткое рискует ударить полотном по человеку, ещё не вышедшему из зоны прохода.

Для магазинов с сезонной торговлей уличными товарами иногда используют режим постоянного частичного открытия в тёплое время года, что снижает число циклов полного открывания-закрывания и продлевает ресурс механики привода.

Регулировка усилия датчика движения важна для входных групп рядом с проезжей частью — слишком чувствительный радар может ложно реагировать на проезжающий транспорт за пределами тротуара, вызывая ненужные срабатывания привода.

Полотно и остекление

Полотно телескопической двери — узкопрофильная алюминиевая рама с остеклением из закалённого стекла 6–8 мм; для входных групп с высокой проходимостью чаще применяют триплекс, чтобы при случайном разрушении осколки не осыпались на пол людного прохода.

Видимая ширина профиля минимальна — 20–35 мм, чтобы не создавать визуальных барьеров и максимально сохранить ощущение открытого пространства, характерное для современных торговых и офисных входных групп. Это же требование к прозрачности часто заставляет использовать безрамное остекление на неподвижных боковых частях конструкции.

Неподвижные боковые секции (фрамуги и боковины) собирают из того же алюминиевого профиля со стеклом, что и подвижные полотна, формируя единую входную группу шириной от 2 до 6 м в зависимости от объекта — от аптеки на первом этаже до главного входа в бизнес-центр.

Для торговых объектов с сезонными пиковыми нагрузками (перед праздниками) предусматривают возможность временного перевода двери в режим постоянного открытого положения — это разгружает механику от избыточного количества циклов открывания-закрывания в час.

Диагностика неисправностей на современных приводах выполняется через панель индикации с кодами ошибок — сервисная служба может быстро определить, связана ли проблема с датчиком, ремнём или блоком управления, не разбирая всю конструкцию.

Для входных групп с двухсторонним движением (вход и выход через разные телескопические секции одного проёма) предусматривают раздельную настройку датчиков по направлению движения, чтобы избежать столкновения потоков в часы максимальной загрузки.

Безопасность и датчики

Обязательный элемент — фотоэлементы безопасности по бокам проёма, которые останавливают закрывание при пересечении луча человеком или предметом. Без этого узла автоматическая дверь не соответствует требованиям безопасности для общественных мест с интенсивным потоком людей.

Датчики присутствия в зоне открывания предотвращают резкое закрытие, если человек остановился в проёме, а концевые выключатели контролируют предельные положения створок, исключая удар о раму на полной скорости при сбое электроники.

Для торговых центров и аэропортов дополнительно устанавливают режим ночного запирания с электромеханическим блокиратором и, при необходимости, интеграцию с системой контроля доступа — карточным или биометрическим считывателем на входной группе.

Профиль приводной балки над проёмом закрывают декоративным кожухом, который подбирают под общий дизайн входной группы — металлик, под цвет фасада или контрастный акцент, — не влияя на техническую часть привода внутри.

При проектировании входной группы с несколькими телескопическими секциями в ряд (например, широкий фасад торгового центра) синхронизацию между независимыми блоками приводов настраивают через единую шину управления, чтобы избежать рассинхронизации соседних дверей.

Расширенная гарантия на привод при заключении сервисного контракта распространяется и на электронные компоненты контроллера, что особенно важно для объектов с круглосуточным режимом работы, где простой входной группы напрямую влияет на поток посетителей.

• Фотоэлементы безопасности — обязательны по нормам для общественных зданий;
• Аварийный ручной ход — раздвижение при отключении питания;
• Ночная блокировка — электромеханический запор вне рабочих часов;
• Интеграция с СКУД — карточный или биометрический доступ по требованию.

Где применяют телескопические системы

Торговые центры и супермаркеты — основной сегмент: широкий проход нужен для одновременного прохода покупателей с тележками в обе стороны, а телескопическая схема даёт максимальную ширину открытия при разумной глубине простенка.

Аптеки, банки и медицинские учреждения ценят такие двери за доступность для маломобильных посетителей — не нужно толкать тяжёлую створку руками — и за возможность интеграции с системой контроля доступа в нерабочее время.

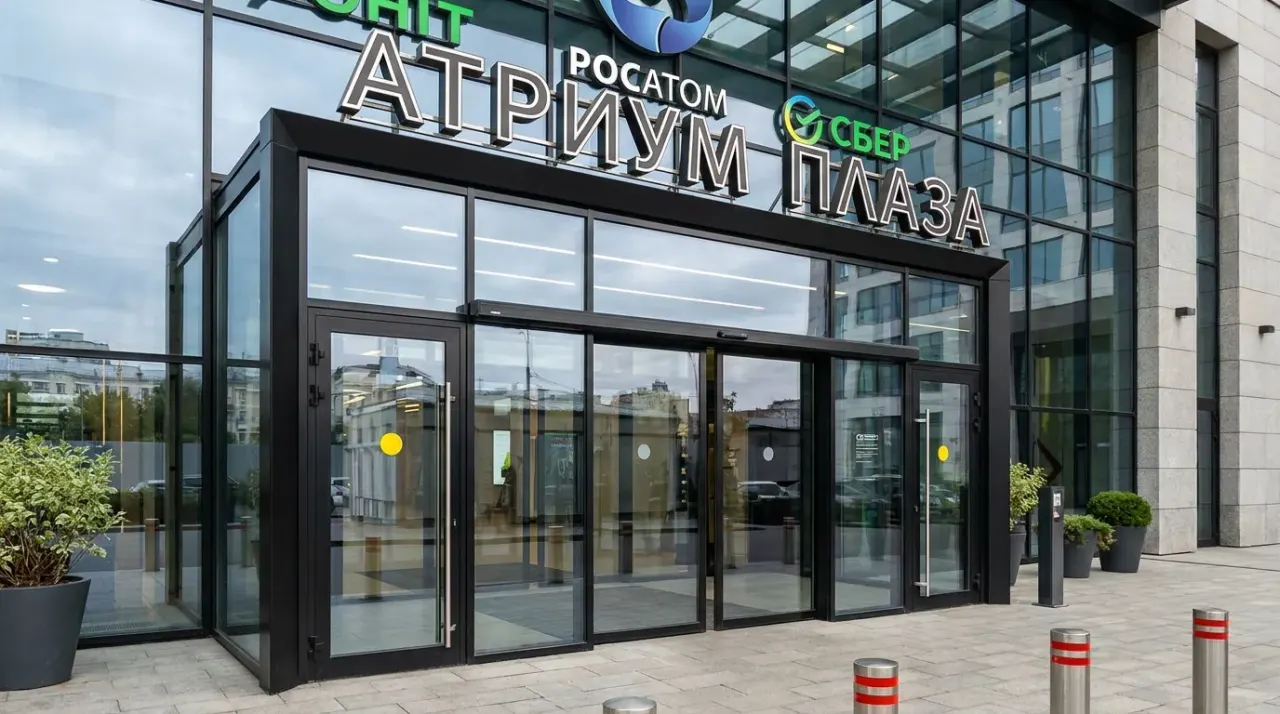

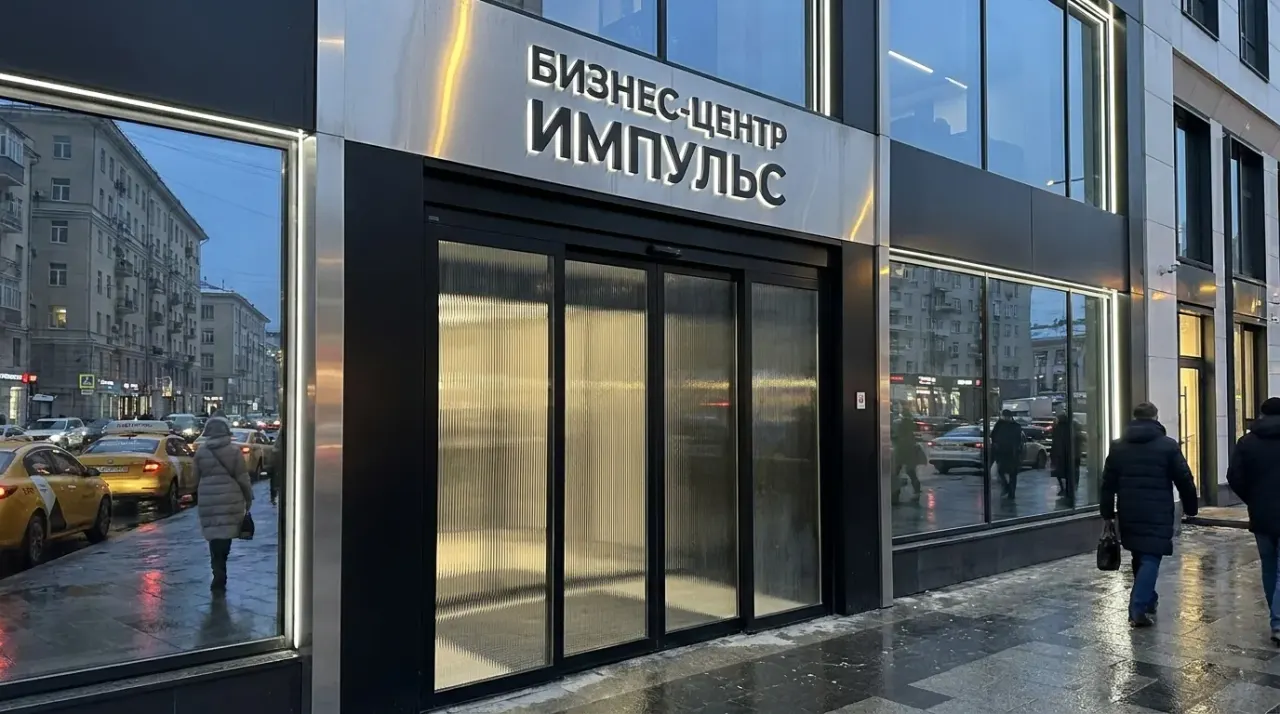

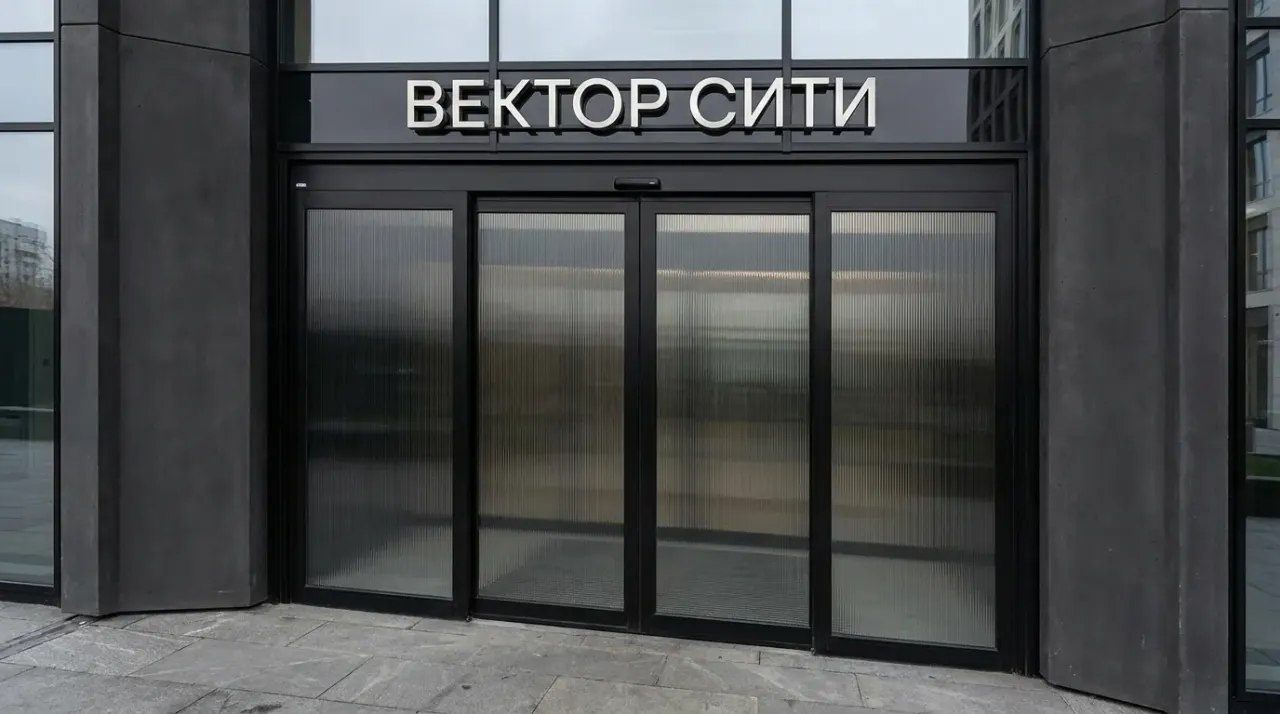

Бизнес-центры и аэропорты используют телескопические двери на главных входных группах, где ежедневно проходит большой поток людей и важна как пропускная способность, так и энергоэффективность за счёт быстрого закрывания после прохода.

Питание автоматической системы обычно резервируется источником бесперебойного питания на объектах с непрерывным режимом работы (аптеки, больницы), чтобы кратковременное отключение электричества в сети не блокировало вход посетителей при переходе на аварийный ручной ход.

Для регионов с высокой запылённостью воздуха (строительные зоны, промышленные территории) рекомендуется увеличенная частота чистки оптических датчиков движения — загрязнённая линза датчика может давать ложные срабатывания или, наоборот, пропускать приближение человека.

Для сезонных торговых точек (ярмарки, временные павильоны) иногда применяют облегчённые мобильные версии телескопических систем на разборной раме — они уступают стационарным по ресурсу, но позволяют быстро развернуть объект и демонтировать его после сезона.

Тепло- и звукоизоляция входной группы

Автоматические телескопические двери по конструкции менее герметичны, чем распашные с полным контуром уплотнения: между створками и рамой всегда остаётся технологический зазор для движения. Для компенсации теплопотерь на входе часто предусматривают тепловую завесу над проёмом с внутренней стороны здания.

Стеклопакет вместо одинарного стекла применяют там, где важна теплоизоляция входной зоны в отапливаемом здании — это утяжеляет полотно и требует более мощного привода, рассчитанного на увеличенную массу створки.

Двойной тамбур с двумя телескопическими дверями подряд (внешняя и внутренняя, разделённые тамбуром 2–3 м) — стандартное решение для крупных объектов в холодном климате: он снижает прямой воздухообмен с улицей при постоянном потоке посетителей.

Для объектов с высокой проходимостью более 10 000 циклов открывания в сутки предусматривают увеличенный интервал технического обслуживания привода — раз в квартал вместо стандартных полугода-года для менее нагруженных входных групп.

Кабель-каналы для проводки датчиков и привода прокладывают скрыто внутри верхней балки конструкции — это защищает проводку от случайного повреждения при уборке помещения и сохраняет аккуратный внешний вид входной группы.

Замер, изготовление и монтаж

Бесплатный замер включает не только размеры проёма, но и расчёт простенка для схода полотен, тип потолочного перекрытия для крепления приводной балки, а также требования по электропитанию и группе управления доступом на объекте.

Изготовление алюминиевых профилей и остекления занимает 5–7 рабочих дней; сроки поставки самого привода зависят от модели и производителя и согласовываются отдельно на этапе проектирования входной группы.

Монтаж комплексной конструкции занимает от одного до нескольких рабочих дней в зависимости от ширины входной группы: устанавливают раму, полотна, приводной блок, настраивают датчики движения и безопасности, тестируют синхронизацию хода створок перед сдачей объекта.

Раздельное управление двумя телескопическими дверями одного тамбура (внешней и внутренней) через единый контроллер позволяет синхронизировать их работу так, чтобы обе двери никогда не были открыты одновременно, минимизируя прямой воздухообмен с улицей в холодное время года.

Гарантийное обслуживание привода обычно предоставляется отдельно от гарантии на алюминиевую конструкцию и остекление, поскольку это оборудование сторонних производителей автоматики — этот момент уточняется в договоре при комплексном заказе входной группы.

Контрольный запуск системы после монтажа обязательно включает проверку аварийного ручного хода при полностью отключённом питании — это гарантирует, что в случае реальной внештатной ситуации эвакуация через дверь не будет заблокирована неисправной механикой.

• Замер — бесплатно, с расчётом простенка и требований к питанию;
• Изготовление профиля и остекления — 5–7 рабочих дней;
• Монтаж — от одного дня в зависимости от ширины группы;
• Гарантия — до 7 лет на алюминиевую конструкцию и остекление.

Обслуживание, ошибки и цена

Автоматические двери требуют регулярного сервисного обслуживания привода — чистки датчиков, проверки натяжения ремня и калибровки скорости открывания примерно раз в 6–12 месяцев в зависимости от интенсивности эксплуатации. Пренебрежение этим обслуживанием — основная причина рывков и остановок системы.

Частая ошибка при проектировании — недостаточный простенок для схода телескопических створок: если его не хватает, полотна не открываются на полную ширину и часть эффекта телескопии теряется. Вторая ошибка — экономия на фотоэлементах безопасности, что создаёт реальный риск травмы в местах с интенсивным потоком людей.

Базовая цена изготовления остеклённой части у «Стеклофорт» — от 3200 ₽ за м², без учёта стоимости самого автоматического привода, которая зависит от модели и ширины проёма. Пришлите параметры входной группы на info@steklofort.ru — подготовим расчёт по вашему объекту.

Морозостойкое исполнение привода с подогревом направляющей предусматривают для объектов в регионах с сильными холодами — обычная смазка роликового механизма густеет при экстремально низких температурах и замедляет ход створок без такого подогрева.

Для объектов с круглосуточным режимом работы (аптеки, продуктовые магазины) предусматривают более износостойкий класс роликовых кареток привода, рассчитанный на непрерывную многолетнюю эксплуатацию без остановки на капитальный ремонт.

Сервисный контракт на телескопическую систему обычно предусматривает выездное обслуживание с фиксированной периодичностью — это позволяет заранее планировать бюджет на содержание входной группы, а не сталкиваться с внезапными расходами при поломке.

Энергоэффективность и климатические особенности

Основной канал теплопотерь на входной группе с телескопической дверью — это не сам стеклопакет, а неизбежный технологический зазор вокруг подвижных полотен и период открытого состояния при проходе людей, который в час пик может суммарно достигать нескольких минут непрерывного открытого проёма.

Тепловая завеса, установленная с внутренней стороны над проёмом, формирует направленный поток тёплого воздуха, который частично компенсирует поступление холодного воздуха с улицы в момент открытия двери — стандартное решение для входных групп в отапливаемые торговые и офисные здания средней полосы России.

Двойной тамбур с двумя последовательными телескопическими дверями и буферным пространством между ними даёт заметно лучший результат по сохранению тепла, чем одна дверь с завесой, и рекомендуется для крупных объектов с постоянным интенсивным потоком посетителей в холодное время года.

При проектировании входной группы с несколькими дверными проёмами разной ширины на одном фасаде рекомендуется унифицировать модель привода по всем позициям — это упрощает последующее сервисное обслуживание и снижает затраты на запасные части.

• Основные теплопотери — через открытый проём в момент прохода, а не через стекло;
• Тепловая завеса — стандартное дополнение для отапливаемых зданий;
• Двойной тамбур — лучшее решение для крупных объектов зимой;
• Морозостойкое исполнение привода — для регионов с сильными холодами.
