Для чего осуществляется остекление торговых центров — все варианты

Функции остекления в торговом центре

Остекление торгового центра решает несколько задач одновременно, и по каждой из них у застройщика есть отдельные требования. Первая функция — ограждающая: фасад отделяет здание от улицы, держит тепло зимой и защищает от ветра и осадков. Вторая — световая: естественное освещение через витражи и атриумы снижает расход на искусственный свет днём и делает интерьер визуально просторнее, что напрямую влияет на время, которое посетители проводят в ТЦ.

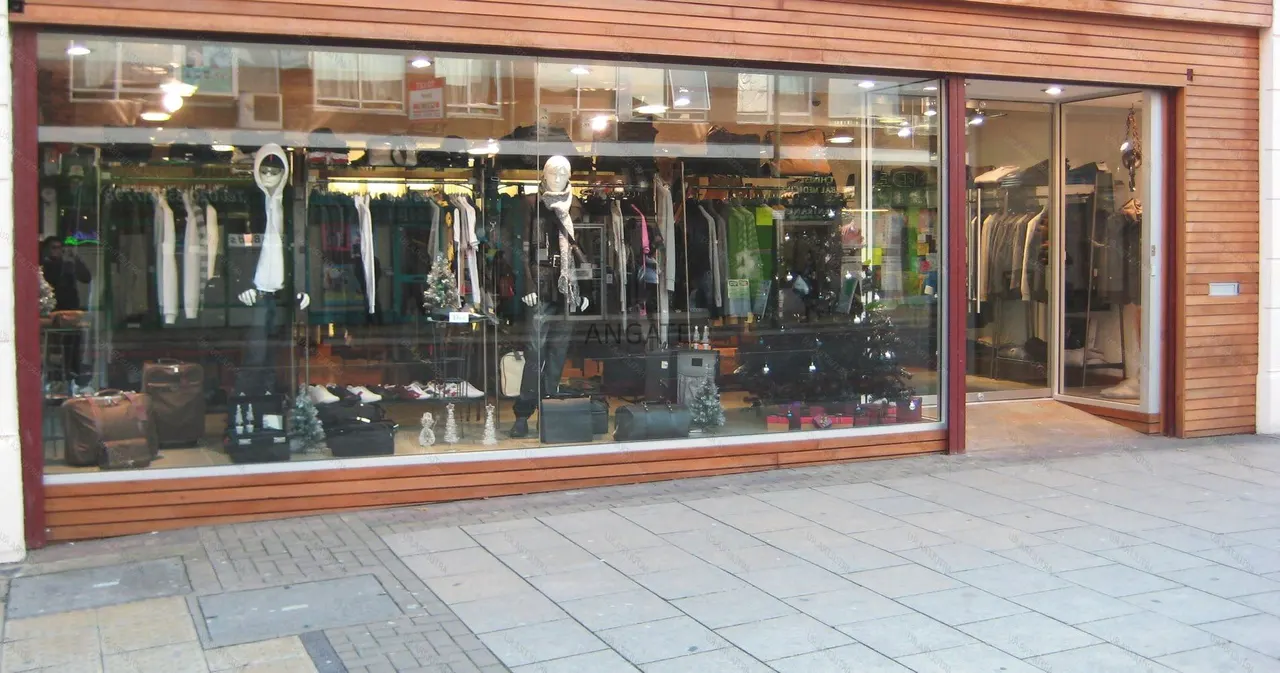

Третья функция — маркетинговая: панорамное остекление входной группы и витрин первого этажа демонстрирует происходящее внутри снаружи, привлекает трафик с улицы и работает как витрина самого здания. Четвёртая — конструктивная: в современных ТЦ витражное остекление часто участвует в архитектурном облике здания как самостоятельный элемент, а не просто заполнение проёмов между несущими конструкциями.

«Стеклофорт» выполняет остекление торговых центров в Москве и области — от входных групп до полноценных витражных фасадов, работая по проектной документации здания и с учётом требований по огнестойкости, энергоэффективности и ветровой нагрузке. Замер и консультация инженера — бесплатно, гарантия на конструкцию — до 7 лет.

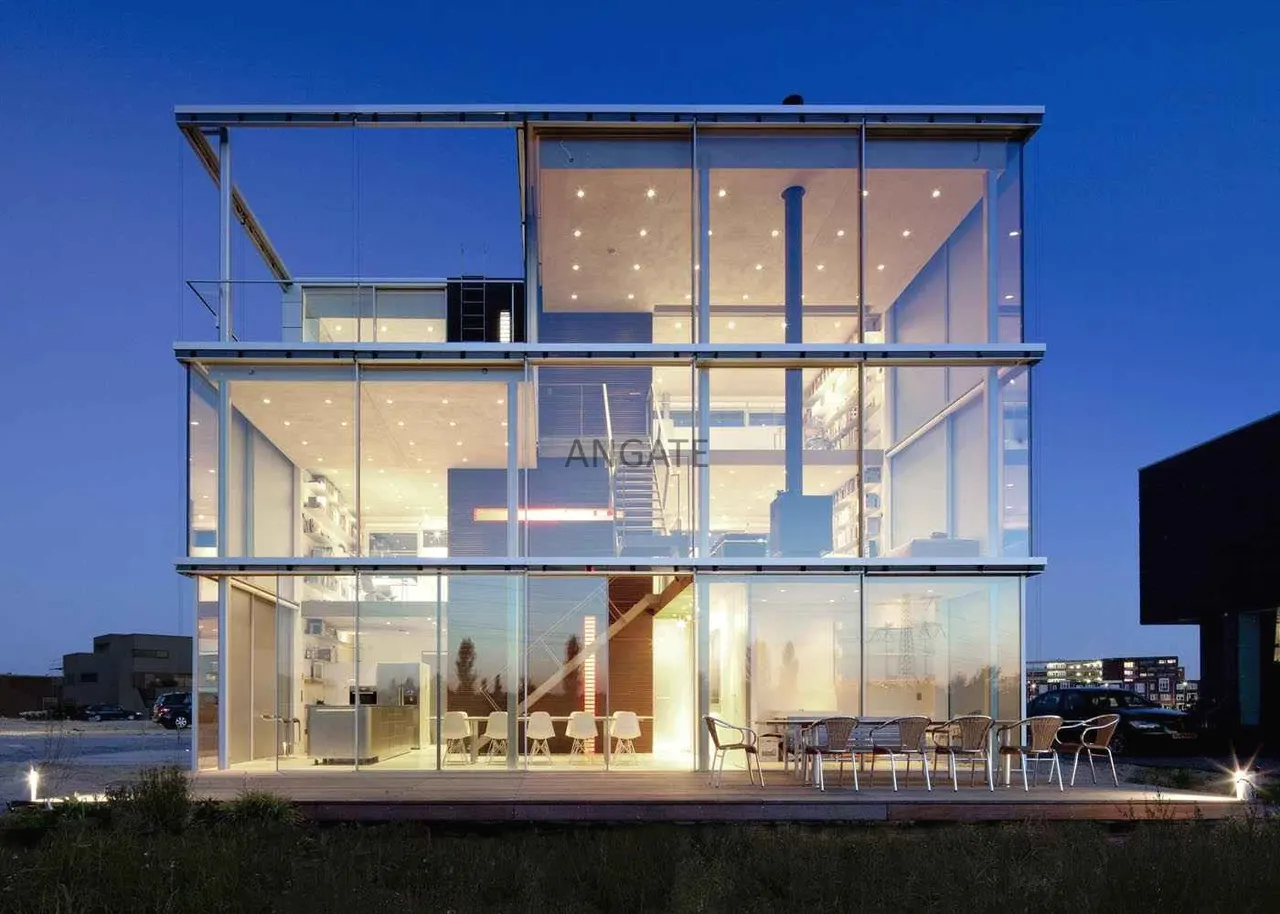

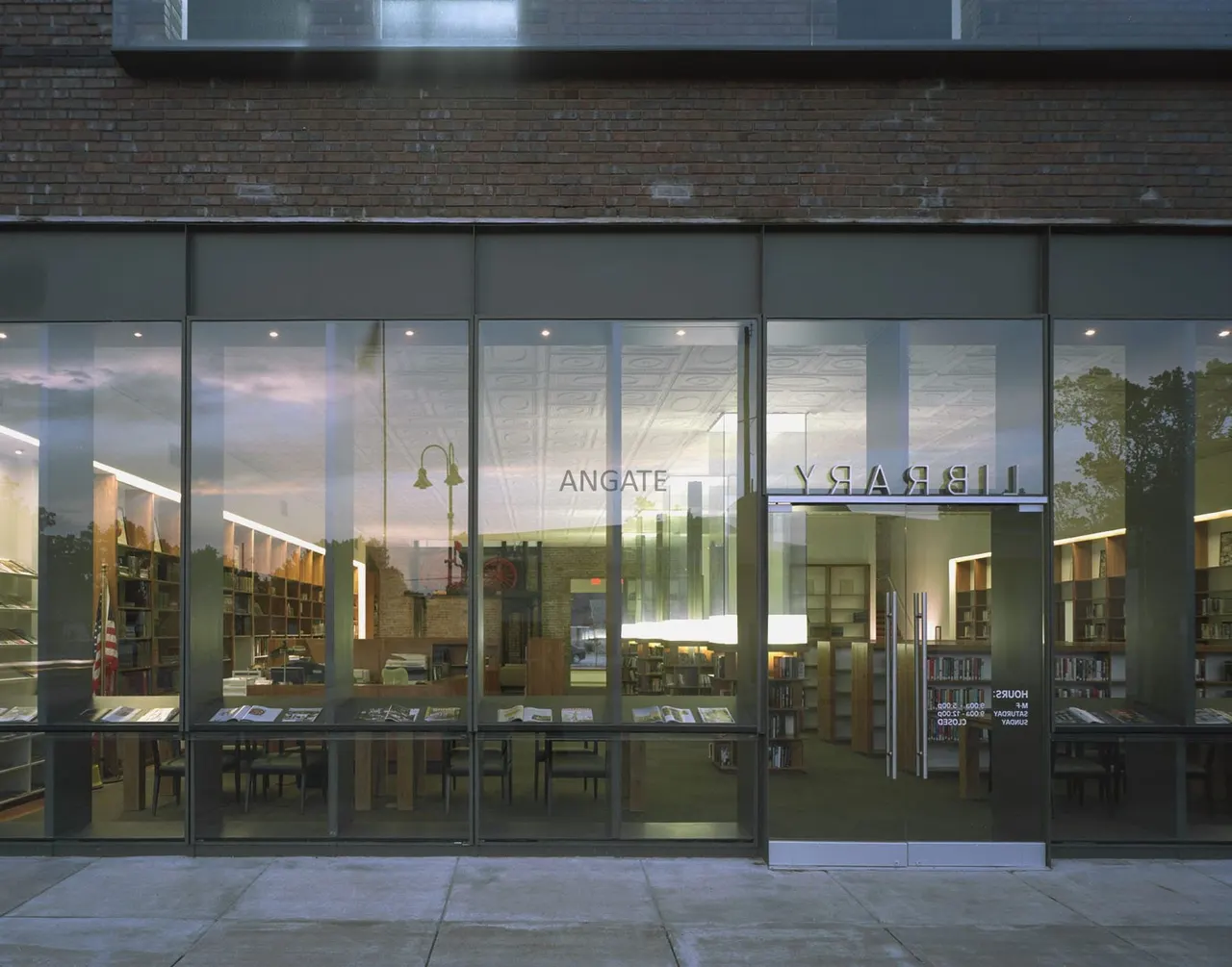

Витражное остекление фасада

Витражный фасад ТЦ обычно строится по стоечно-ригельной технологии: вертикальные стойки и горизонтальные ригели из алюминиевого профиля образуют несущую сетку, в ячейки которой устанавливают стеклопакеты. Такая система масштабируется на любую площадь фасада — от одной витрины магазина до нескольких этажей остекления — и позволяет комбинировать прозрачные и глухие (спандрельные) участки в одной плоскости.

Спандрельные зоны — непрозрачные участки фасада, за которыми скрыты перекрытия, инженерные коммуникации и несущие конструкции. Их закрывают эмалированным или ламинированным стеклом того же формата, что и прозрачные секции, чтобы фасад выглядел цельным снаружи, хотя изнутри за спандрелью находится глухая стена, а не помещение.

Для высотных участков фасада (от третьего этажа и выше) применяют структурное остекление, где стекло крепится к раме силиконовым клеем без видимых прижимных планок — так снаружи здание выглядит как сплошная стеклянная плоскость без металлической сетки на просвет. Это дороже классического стоечно-ригельного решения на 20–30 %, но даёт архитектурно более выразительный результат.

Отдельный элемент фасадной системы — деформационные швы, компенсирующие температурное расширение металла и стекла при годовых перепадах температур на улице от −30 до +35 °C. Их закладывают через каждые 15–20 м по горизонтали и на стыках с разными частями здания, если проект ТЦ включает несколько корпусов с независимой осадкой фундамента — без таких швов фасад со временем деформируется и теряет герметичность.

• Стоечно-ригельная система — база для витражных фасадов;
• Спандрельные зоны — непрозрачные участки за глухими стенами;
• Структурное остекление — без видимых прижимных планок;
• Комбинация прозрачных и глухих секций в одной плоскости.

Атриумы и световые фонари

Атриум — центральное многосветное пространство ТЦ, часто перекрытое стеклянной кровлей или световым фонарём. Его задача — заливать естественным светом внутренние этажи и галереи, до которых обычное боковое остекление фасада не доходит. Конструктивно атриумное остекление сложнее фасадного: кровельные секции работают на растяжение и снеговую нагрузку, а не только на ветровое давление, поэтому профиль и крепёж здесь усилены.

Стекло для атриумной кровли — практически всегда триплекс или многослойный пакет с закалёнными слоями: при разрушении даже одного стекла в верхнем ряду осколки не должны падать на людей внизу. Это требование безопасности прописано в нормативах для остекления над зонами пребывания людей и не является опцией на усмотрение заказчика.

Вентиляция атриума через открывающиеся секции в верхней части кровли также решает задачу дымоудаления при пожаре — по проекту такие фрамуги часто оснащают автоматическим приводом, срабатывающим от пожарной сигнализации здания. Это отдельный узел проектирования, который согласуется с системой безопасности ТЦ на этапе разработки.

Входные группы и галереи

Входная группа торгового центра — самый нагруженный участок остекления: через неё в пиковые часы проходят сотни человек, она работает круглосуточно (или почти круглосуточно) и первой встречает посетителя, формируя впечатление о заведении. Здесь применяют автоматические раздвижные или карусельные двери, тёплый профиль с усиленной термовставкой и триплекс или закалённое стекло повышенной толщины на неподвижных секциях по бокам от прохода.

Внутренние торговые галереи между этажами также часто застеклены — для ограждения атриума с этажей выше, для витрин магазинов внутри самого ТЦ, для перегородок между общей зоной и арендуемыми площадями. Здесь требования к теплотехнике ниже (помещение внутри уже отапливается общей системой здания), но требования к безопасности и прочности стекла остаются высокими из-за постоянного потока людей.

Отдельная задача — навигационное остекление: стеклянные ограждения лестниц, эскалаторов и балконов верхних этажей атриума. Здесь используют закалённое стекло или триплекс с полимерным поручнем и специальным крепежом типа spider (точечное крепление без сплошной рамы), что даёт максимальную прозрачность ограждения и минимальный визуальный барьер для навигации по зданию.

Указательные и навигационные элементы всё чаще интегрируют прямо в остекление галерей — печать на плёнке, вклеенная между слоями триплекса графика указателей и логотипов навигации ТЦ. Это позволяет обновлять оформление без демонтажа самого остекления, если меняется дизайн-концепция или требуется актуализировать схему движения по этажам здания.

• Входная группа — автоматика, тёплый профиль, усиленное стекло;
• Внутренние галереи — витрины и перегородки арендаторов;
• Навигационное остекление — ограждения лестниц и балконов;
• Точечное крепление spider — для максимальной прозрачности.

Энергоэффективность и теплотехника фасада

Большая площадь остекления ТЦ означает существенную долю теплопотерь и теплопоступлений здания приходится именно на витражный фасад — иногда до 40–50 % от общего теплового баланса. Поэтому современные проекты ТЦ используют многослойные энергосберегающие стеклопакеты с двумя-тремя камерами, низкоэмиссионным напылением и заполнением аргоном или криптоном, что снижает нагрузку на системы отопления и кондиционирования.

Солнцезащитные и мультифункциональные покрытия применяют на южных и западных участках фасада, где летний перегрев через стекло создаёт дополнительную нагрузку на кондиционирование. Расчёт солнцезащиты делают индивидуально по ориентации фасада — южная сторона может получать в разы больше солнечной радиации, чем северная, при одинаковой площади остекления.

Энергоэффективный фасад также снижает эксплуатационные расходы управляющей компании ТЦ на годы вперёд: разница между обычным и энергосберегающим стеклопакетом при равной площади окупается за 3–5 лет за счёт экономии на отоплении и кондиционировании, особенно на объектах с большой площадью остекления.

На стадии проектирования энергоэффективность фасада также влияет на энергетический паспорт здания, который требуется для получения разрешительной документации и часто становится частью маркетингового позиционирования современного ТЦ — сертификация по стандартам энергоэффективности повышает привлекательность объекта для крупных сетевых арендаторов, которые учитывают эксплуатационные расходы при выборе площадки.

Пожарная безопасность остекления

Требования по пожарной безопасности к остеклению ТЦ регламентированы техническим регламентом и проектной документацией здания. Для участков над путями эвакуации и в противопожарных перегородках между секциями здания применяют огнестойкое остекление классов EI 15–EI 60, где цифра означает время в минутах, в течение которого конструкция сохраняет целостность и не пропускает пламя и продукты горения.

Дымоудаление через фрамуги атриума и специальные клапаны в фасаде — часть общей системы противопожарной защиты ТЦ, срабатывающая автоматически при сигнале пожарной сигнализации. Такие узлы проектируются и монтируются в увязке с системой безопасности здания, а не как отдельный элемент остекления.

«Стеклофорт» выполняет остекление в составе торговых центров строго по спецификации проекта, включая требования по огнестойкости и дымоудалению — это не тот случай, где подрядчик может предложить упрощённое решение вместо указанного в проекте: любое отступление требует согласования с проектировщиком здания.

Маркировка огнестойкого стекла и профиля обязательна для приёмки объекта государственной комиссией — каждый элемент противопожарного остекления должен иметь читаемую маркировку с указанием класса и производителя, сохранённую на весь срок эксплуатации здания. Мы передаём заказчику полный комплект сертификатов и паспортов на изделия вместе с исполнительной документацией по объекту.

При последующих проверках со стороны надзорных органов наличие полного пакета документов на остекление существенно упрощает прохождение проверки для управляющей компании ТЦ — отсутствие сертификата на отдельный элемент фасада может стать формальным основанием для предписания, даже если фактически материал соответствует требованиям и был установлен добросовестным подрядчиком. Мы рекомендуем хранить копию исполнительной документации отдельно от общего архива здания, чтобы она была доступна в любой момент при внеплановой проверке пожарного надзора.

Монтаж и логистика на действующем объекте

Остекление в действующем торговом центре — это монтаж без остановки работы соседних магазинов и без риска для посетителей. Такие работы часто проводят в ночное время, с ограждением рабочей зоны и вывозом строительного мусора до открытия ТЦ утром. Крупные подъёмные операции (установка стеклопакетов большого формата на верхние этажи) требуют согласования с администрацией здания по графику и маршруту доставки материалов.

Для нового строительства монтаж встраивается в общий график генподрядчика: фасадные работы обычно идут параллельно с внутренней отделкой, и здесь важна точная координация по срокам поставки стеклопакетов, чтобы не задерживать сдачу объекта. «Стеклофорт» согласовывает график поставки и монтажа на этапе заключения договора, ориентируясь на общий план стройки.

После монтажа проводится контроль качества: проверка герметичности швов, теста на воздухопроницаемость на выборочных участках, визуальный осмотр всех стыков профиля. Это особенно важно для объектов с большой площадью остекления — незамеченный дефект на одном участке может привести к протечке или продуванию, которое трудно локализовать после завершения отделочных работ.

Ветровая нагрузка и расчёт прочности

Фасад ТЦ высотой в несколько этажей испытывает существенную ветровую нагрузку, которая растёт с высотой здания и зависит от розы ветров конкретного района застройки. Расчёт ведётся по СП 20.13330 с учётом ветрового района, типа местности (открытая площадка или плотная городская застройка) и аэродинамических особенностей самого здания — угловые и высотные участки фасада испытывают повышенное давление ветра по сравнению с центральными.

От результата этого расчёта зависит толщина стекла, сечение стоек и ригелей, шаг крепления к несущему каркасу здания. Для угловых зон и верхних этажей высотных ТЦ нередко закладывают усиленный профиль и более толстое стекло по сравнению с типовыми участками фасада того же здания — унифицированное решение по всему периметру не всегда экономически оправдано и может быть избыточным для одних зон и недостаточным для других.

«Стеклофорт» выполняет расчёт ветровой нагрузки на этапе проектирования фасада ТЦ совместно с проектной организацией здания, чтобы конструкция гарантированно соответствовала требованиям безопасности на весь расчётный срок эксплуатации — обычно 25–50 лет для капитального фасадного остекления.

Обслуживание витражного фасада после сдачи

Витражный фасад ТЦ требует регулярного обслуживания на протяжении всего срока эксплуатации здания: мойка стекла снаружи (обычно с применением промышленных альпинистов или фасадных подъёмников для высотных участков), проверка герметичности швов, осмотр состояния уплотнителей и креплений. Периодичность мойки для фасадов в городской среде — от двух до четырёх раз в год, в зависимости от степени загрязнения воздуха в районе.

Через 10–15 лет эксплуатации у большинства витражных фасадов требуется частичная замена уплотнителей, потерявших эластичность от постоянного воздействия УФ-излучения и температурных перепадов. Это плановая процедура, которую закладывают в бюджет содержания здания заранее, а не воспринимают как аварийный ремонт — своевременная замена уплотнения обходится в разы дешевле устранения последствий протечки.

«Стеклофорт» предлагает сервисное сопровождение фасадов после сдачи объекта — плановые осмотры, мойку, точечный ремонт узлов остекления. Для управляющих компаний ТЦ это позволяет спланировать обслуживание фасада на годы вперёд и избежать неожиданных расходов на аварийный ремонт крупных участков остекления.

Из чего складывается цена

Базовая цена остекления торговых центров в «Стеклофорт» — от 5000 ₽ за м² для стандартного витражного фасада с однокамерным энергосберегающим стеклопакетом. Структурное остекление без видимых прижимных планок стоит дороже на 20–30 %, атриумная кровля с усиленным крепежом и триплексом — на 30–50 %, антивандальное остекление входных групп с классом защиты — на 40–70 %.

На стоимость влияют: площадь остекления и высота здания (работы на высоте требуют дополнительного оборудования и техники), тип стеклопакета и требования по энергоэффективности, класс огнестойкости по проекту, сложность геометрии (радиусные и наклонные участки фасада), сроки монтажа (ночные работы на действующем объекте дороже дневных на типовой стройплощадке).

Расчёт стоимости остекления ТЦ всегда индивидуален и делается на основе проектной документации здания. Присылайте чертежи и спецификацию на info@steklofort.ru — инженер подготовит смету с разбивкой по участкам фасада и срокам поставки.

• База: витражный фасад с энергопакетом — от 5000 ₽/м²;
• Структурное остекление — +20–30 %;
• Атриумная кровля — +30–50 %;
• Антивандальные входные группы — +40–70 %;
• Расчёт — индивидуально по проекту здания.
