Что такое балкон-сапог и где он встречается

«Сапогом» строители называют балкон или лоджию, у которой основная плита имеет боковой выступ, из-за чего в плане конструкция напоминает след ботинка. Встречается такая форма в сериях II-49, П-3, П-3М, в домах индивидуальной постройки 1990-х и в современных монолитах, где архитектор увёл балкон за колонну. Итог один: у конструкции появляется дополнительный вертикальный угол, а стороны сходятся под углом 135°, 120° или совсем произвольным.

Для владельца это плюс и минус одновременно. Плюс — на «носке» сапога помещается кресло или узкий стеллаж, площадь больше, чем у прямого балкона той же длины. Минус — типовая рама, которую поставят соседям за день, здесь просто не встанет. Любая конструкция считается индивидуально: развёртка по сторонам, точные углы, стойка в вершине, соединительный профиль с нужным градусом раскрытия.

Отдельная сложность — плита. Выступающая часть работает как консоль с большим вылетом, у неё меньше запас несущей способности и, как правило, сильнее разрушена кромка. Перед проектированием инженер «Стеклофорт» проверяет состояние бетона и арматуры, определяет, где раму можно опереть на парапет, а где нужен стальной каркас с передачей нагрузки на стену. Без этого шага любые цифры в смете — фантазия.

Геометрия: углы, скосы и развёртка

Ключ к правильной конструкции — точная развёртка. Замерщик снимает длину каждой стороны в трёх уровнях, диагонали между вершинами и фактические углы угломером, а не «на глаз по плану БТИ». Расхождение между проектным 135° и фактическим 132° кажется мелочью, но на стойке высотой 1,5 м это уводит верх рамы на 8 мм, и стеклопакет садится с перекосом, а угловой соединитель не сходится.

Углы в алюминиевых системах закрывают тремя способами. Первый — угловой соединительный профиль с фиксированным углом 90°, 135° или 45°: дёшево, но подходит только если фактический угол совпал. Второй — поворотный соединитель с раскрытием от 90° до 180°, регулируемый на месте: универсально и надёжно, применяется в большинстве «сапогов». Третий — сварная стойка по индивидуальному чертежу: дорого, зато для нестандартных 118° или 152° это единственный вариант.

Стойка в вершине угла всегда несущая. На неё сходятся две плоскости, и в неё же упираются обе половины нижней направляющей. При холодном остеклении её усиливают внутренней вставкой из алюминиевой трубы, при тёплом ставят усиленный профиль с двумя термовставками. Вертикальное крепление стойки к потолку обязательно: без него угол «дышит» на ветру, а через год уплотнитель в этом месте истирается насквозь.

• Углы замеряются угломером в трёх точках по высоте, а не берутся из плана БТИ;
• Поворотный соединитель 90–180° — универсальное решение для сапога;
• Стойка в вершине угла усиливается и крепится к перекрытию;
• Расхождение фактического угла с проектным на 3° уводит верх рамы на 8 мм.

Холодное остекление сапога

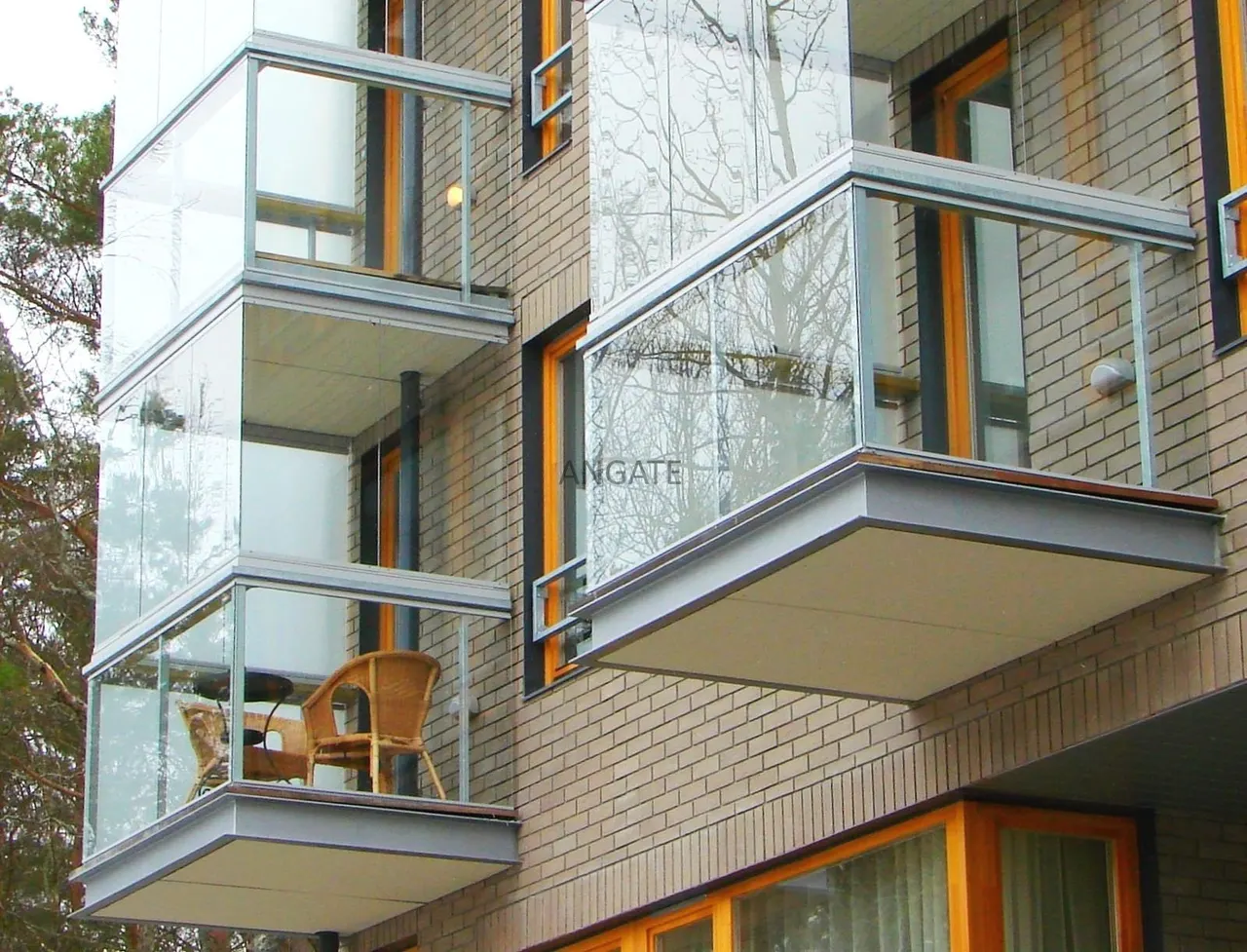

Холодная алюминиевая система — самый частый выбор для балкона-сапога, и на это есть причина помимо цены. Масса конструкции всего 18–24 кг на квадратный метр, а на выступающей консольной части плиты каждый лишний килограмм считается. Профиль Provedal P400, ALT C48 или Татпроф ТП-45 с одинарным закалённым стеклом 5–6 мм даёт защиту от осадков, пыли и шума, поднимает температуру на балконе на 5–8 °C относительно улицы.

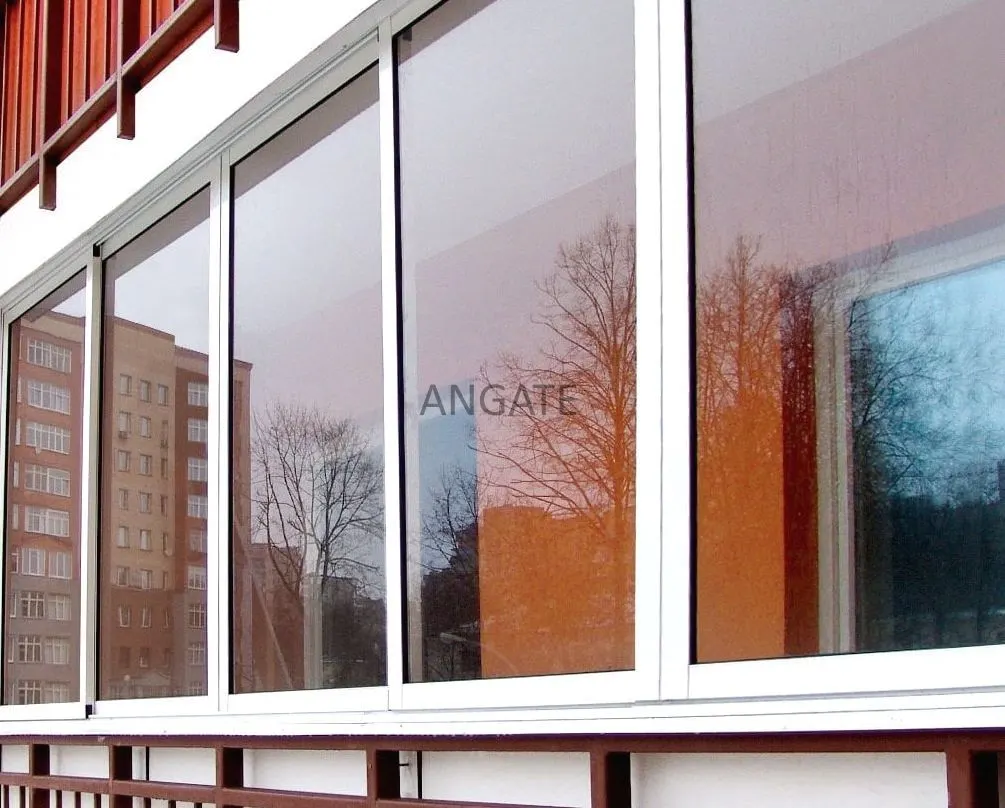

Раздвижные створки на сапоге работают только в пределах одной плоскости: через угол полотно не поедет. Значит, на длинной стороне ставят две-три сдвижные створки, на короткой — одну сдвижную или глухое поле, а угловая секция всегда остаётся глухой. Это не ограничение конкретной системы, а геометрия: направляющая не может иметь излом. Заказчикам, которые хотят открывать именно угол, мы предлагаем распашную створку рядом с вершиной.

Ограничение холодного варианта известно: зимой на балконе минус, конденсат на стекле в оттепель, шумозащита 18–22 дБ. Присоединять такое помещение к комнате нельзя, утеплять его бессмысленно — точка росы уйдёт внутрь утеплителя. Зато цена стартует от 4200 ₽ за квадратный метр даже с учётом нестандартной геометрии, а срок изготовления укладывается в пять рабочих дней.

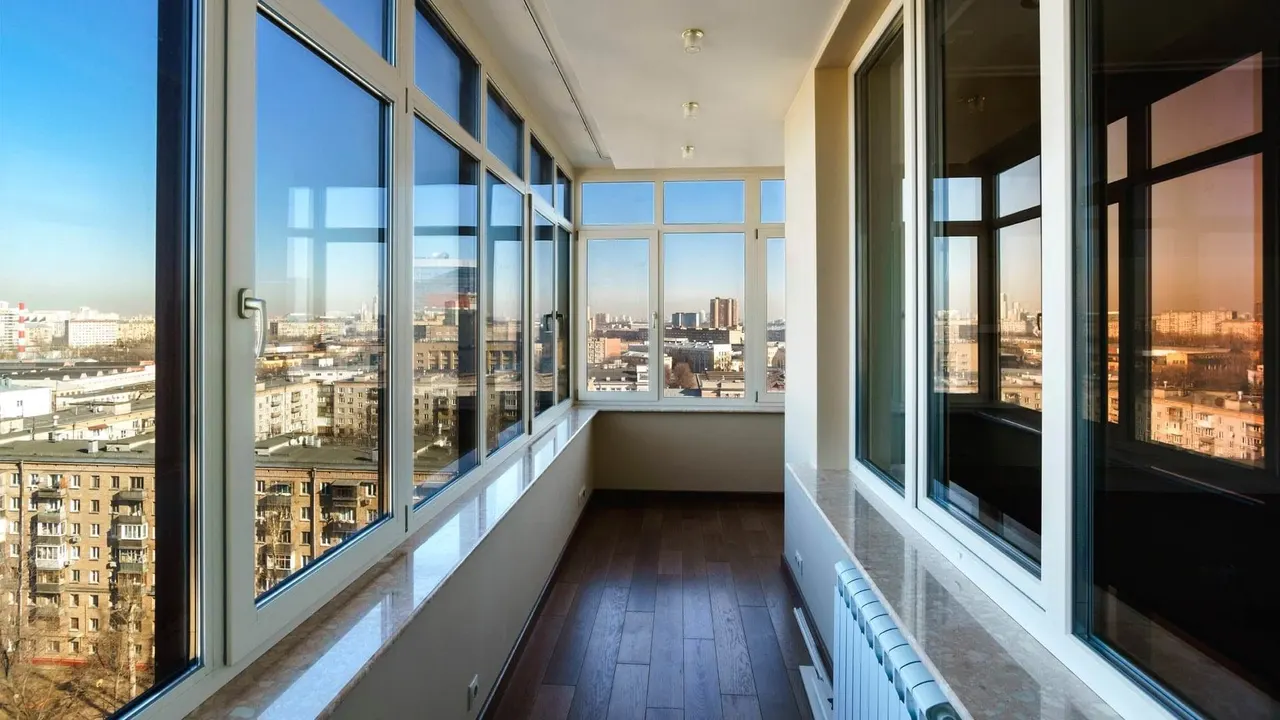

Тёплое остекление: профиль и терморазрыв

Тёплый вариант делают на алюминии с полиамидной термовставкой 20–34 мм (ALT W72, СИАЛ КПТ74, Татпроф ТП-50100) или на пятикамерном ПВХ глубиной 70 мм. Для сапога алюминий предпочтительнее: угловые соединители в алюминиевых системах штатные и регулируемые, а в ПВХ угол чаще всего собирают через доборный профиль с силовой вставкой, что даёт лишние 40 мм ширины в самом заметном месте конструкции.

Приведённое сопротивление теплопередаче тёплой системы составляет 0,60–0,80 м²·°C/Вт против 0,20–0,35 у холодной. Но именно на сапоге теплотехника усложняется: угловая стойка — это две наружные плоскости, сходящиеся в одной точке, и температура на её внутренней поверхности всегда ниже, чем на прямом участке. Если не заложить усиленную термовставку и не утеплить примыкание к парапету, в углу зимой появится конденсат, а потом плесень.

Масса тёплой конструкции — 42–58 кг/м². На балконе-сапоге общей площадью остекления 8–9 м² это 380–520 кг вместе с крепежом и каркасом парапета. Консольная плита старой панельной серии рассчитана на 200 кг/м² полезной нагрузки; при площади плиты около 4 м² запас есть, но он не безграничен. Поэтому тёплое остекление сапога почти всегда идёт в паре со стальным каркасом парапета, передающим часть нагрузки на стену дома.

• Холодный алюминий 45–60 мм — от 4200 ₽/м², масса 18–24 кг/м²;
• Тёплый алюминий с термовставкой 24 мм — от 10 200 ₽/м², масса 42–48 кг/м²;
• Угловую стойку в тёплой системе усиливают двумя термовставками;
• Тёплый сапог почти всегда требует стального каркаса парапета.

Стеклопакеты и виды стекла

Для холодного контура берут закалённое стекло 5 или 6 мм. Термообработка поднимает прочность на изгиб в 4–5 раз и заставляет полотно рассыпаться на тупые гранулы вместо острых осколков — на балконе с выносом над тротуаром это не роскошь, а необходимость. Обычный флоат в балконном остеклении не применяют вообще, независимо от этажа и бюджета: цена вопроса — 400–600 ₽ на квадратный метр.

Тёплый контур собирают на однокамерном пакете 32 мм по формуле 4И-16Ar-4 или двухкамерном 40 мм. Буква «И» означает мягкое низкоэмиссионное напыление, отражающее до 90% теплового излучения обратно в помещение; аргон в камере добавляет 5–8% к сопротивлению теплопередаче. Тёплая дистанционная рамка из композита или нержавеющей стали обязательна: на угловой стойке сапога обычная алюминиевая рамка становится линией конденсата.

Если балкон остеклён в пол, наружное стекло нижних полей делают триплексом 6.6.2 с плёнкой PVB. При ударе полотно трескается, но остаётся в раме — осколки не полетят вниз. На выступающей части сапога это особенно важно: «носок» часто нависает над входом в подъезд или над парковкой. Триплекс добавляет к смете 900–1400 ₽ за квадратный метр и закрывает главный риск конструкции.

Парапет, усиление и вынос по подоконнику

На балконах-сапогах советских серий парапет чаще всего металлический: сварная решётка из уголка, обшитая асбоцементным листом или профнастилом. За тридцать лет сварные швы прогорают ржавчиной, а крепление к плите разбалтывается. Ставить на такой парапет раму нельзя. Его либо усиливают приваркой профильной трубы 60×40×3 мм по верху и по стойкам, либо меняют целиком на новый стальной каркас с креплением анкерами к плите и к простенкам.

Кромку плиты восстанавливают до монтажа: зачищают до здорового бетона, обрабатывают арматуру преобразователем ржавчины, наносят ремонтный состав с адгезией не ниже 1,5 МПа и прочностью на сжатие от 40 МПа. На выступающей части сапога, где вылет консоли больше, этот этап пропускать нельзя категорически — именно там разрушение бетона идёт быстрее всего из-за большего прогиба и большей площади намокания.

Вынос по подоконнику — популярный приём именно на сапоге. Раму выдвигают на 100–200 мм за грань парапета на кронштейнах из профильной трубы, приваренных к каркасу. Появляется широкий подоконник по всей длине, площадь остекления растёт, а полезная площадь пола остаётся прежней. Вынос за плиту более чем на 300 мм в Москве считается изменением фасада и требует согласования; до 200 мм обычно проходит без вопросов.

Замер и проектирование нестандартной формы

Замер сапога занимает вдвое больше времени, чем замер прямого балкона, и он бесплатный. Инженер снимает длины всех сторон у пола, посередине и у потолка, углы в вершинах, диагонали, отклонение парапета от прямой линии и уклон плиты. Отдельно фиксируется состояние бетона на выступающей части, наличие и состояние старого металлического парапета, положение козырька сверху и водостока с крыши.

По результатам строится развёртка — плоский чертёж всех плоскостей с указанием реальных углов, разбивкой на секции и позициями стоек. Разбивку подбирают так, чтобы вершина угла попала на соединительный профиль, а не в середину стеклопакета: ширина глухого поля рядом с углом не должна превышать 900 мм в холодной системе и 1000 мм в тёплой. Открывающиеся створки разносят по длинной стороне для сквозного проветривания.

Проект включает не только развёртку. В нём указывают схему усиления парапета, узлы крепления к плите и к простенкам, положение водоотливов с уклонами, отметку козырька, тип и формулу заполнения, спецификацию фурнитуры и герметиков. Клиент видит чертёж с размерами до миллиметра до того, как начнётся резка металла. Согласование занимает сутки, дальше конструкция уходит в производство на 5–7 рабочих дней.

Монтаж, водоотливы и козырёк

Монтаж начинают с демонтажа старой конструкции и вывоза мусора. Затем восстанавливают кромку плиты и собирают каркас парапета, выставляя его по лазерному уровню. Раму монтируют посекционно от угла: сначала ставят и раскрепляют угловую стойку, потом от неё разводят обе плоскости. Крепление — анкерными пластинами или рамными анкерами с шагом 500–700 мм, с отступом от углов не менее 150 мм; верх стоек фиксируется к перекрытию.

Водоотлив на сапоге состоит из нескольких отрезков со стыком точно в вершине угла. Стык — самое уязвимое место: его собирают с нахлёстом 100 мм по направлению стока, промазывают нейтральным силиконом по праймеру и дополнительно закрывают угловой накладкой. Уклон отлива не менее 10°, вылет за грань парапета 30–40 мм с обязательной отбортовкой-капельником. Без капельника вода затекает под отлив и разрушает монтажный шов за две зимы.

Козырёк сверху нужен всегда, если балкон последний по стояку или если над ним нет плиты вышележащего балкона. На сапоге его тоже приходится кроить по углу. Лист оцинкованной стали 0,55 мм крепят с уклоном 10–15°, примыкание к стене проклеивают герметиком по праймеру и закрывают прижимной планкой. Чтобы дождь не барабанил, изнутри наклеивают вибродемпфирующую мембрану толщиной 2–4 мм.

• Бесплатный замер с построением развёртки — заявка на info@steklofort.ru;
• Проект и согласование — 1 рабочий день;
• Производство секций — 5–7 рабочих дней;
• Монтаж от угловой стойки, крепёж с шагом 500–700 мм — 1–2 дня;
• Гарантия на конструкцию — до 7 лет, на монтаж — 3 года.

Отделка, утепление и типовые ошибки

Отделку сапога начинают только после того, как конструкция пережила зиму и показала, где выступает конденсат. Порядок работ: XPS 50 мм на пол по лагам, XPS 30–50 мм на простенки и потолок, стыки проклеиваются алюминиевым скотчем, изнутри — пароизоляционная мембрана. Финиш — гипсокартон, ПВХ-панели, ламинированная МДФ или вагонка. На угловой стойке утеплитель заводят внахлёст, потому что именно там холод входит с двух сторон.

Первая типовая ошибка — раскрой рамы по плану БТИ вместо реального замера углов. Конструкция приезжает, и в вершине остаётся клин шириной 15 мм, который закрывают нащельником или, что хуже, монтажной пеной. Вторая ошибка — глухая угловая секция шире метра: стекло начинает вибрировать на ветру, уплотнитель вытирается, появляется свист. Третья — раздвижная створка «через угол», которую физически невозможно смонтировать.

Четвёртая ошибка — монтаж на старый ржавый парапет без усиления. Пятая — утепление сапога под холодным контуром: точка росы уходит внутрь утеплителя, вата намокает, вагонка через год покрывается плесенью именно в углу. Шестая — водоотлив одним листом, согнутый по углу на месте: гиб трескается, шов течёт. Все шесть ловятся на этапе замера, если замерщик приехал с угломером, а не с рулеткой.

Цена, сроки и гарантия

Холодное остекление балкона-сапога в «Стеклофорт» начинается от 4200 ₽ за квадратный метр. При площади конструкции 7–9 м² это 30–38 тысяч рублей за балкон под ключ с демонтажом старого остекления, отливом, козырьком и вывозом мусора. Тёплый алюминий с однокамерным энергосберегающим пакетом — 10 200–15 000 ₽/м². Двухкамерный пакет с триплексом в наружном стекле поднимает планку до 17 500–22 000 ₽/м².

Наценка за нестандартную геометрию составляет обычно 8–15% против прямого балкона той же площади. В неё входят: угломерный замер и построение развёртки, поворотный соединитель или сварная стойка, кройка водоотлива и козырька по углу, усиленная угловая стойка с двумя термовставками. Отдельно считаются усиление или замена парапета (14–28 тысяч рублей на балкон) и вынос по подоконнику на кронштейнах.

Сроки фиксируются договором. Бесплатный замер — один-два дня после заявки, проект и развёртка — сутки, производство на московском участке — 5–7 рабочих дней, монтаж — один-два дня. Сумма после замера не меняется: расходные материалы, доставка, подъём, монтаж и уборка уже внутри. Гарантия на конструкцию — до 7 лет, на монтажные работы — 3 года. Фотографии балкона и примерные размеры присылайте на info@steklofort.ru.
