Какого типа бывает Г и П образное остекление балкона

Чем Г- и П-образное остекление отличается от прямого

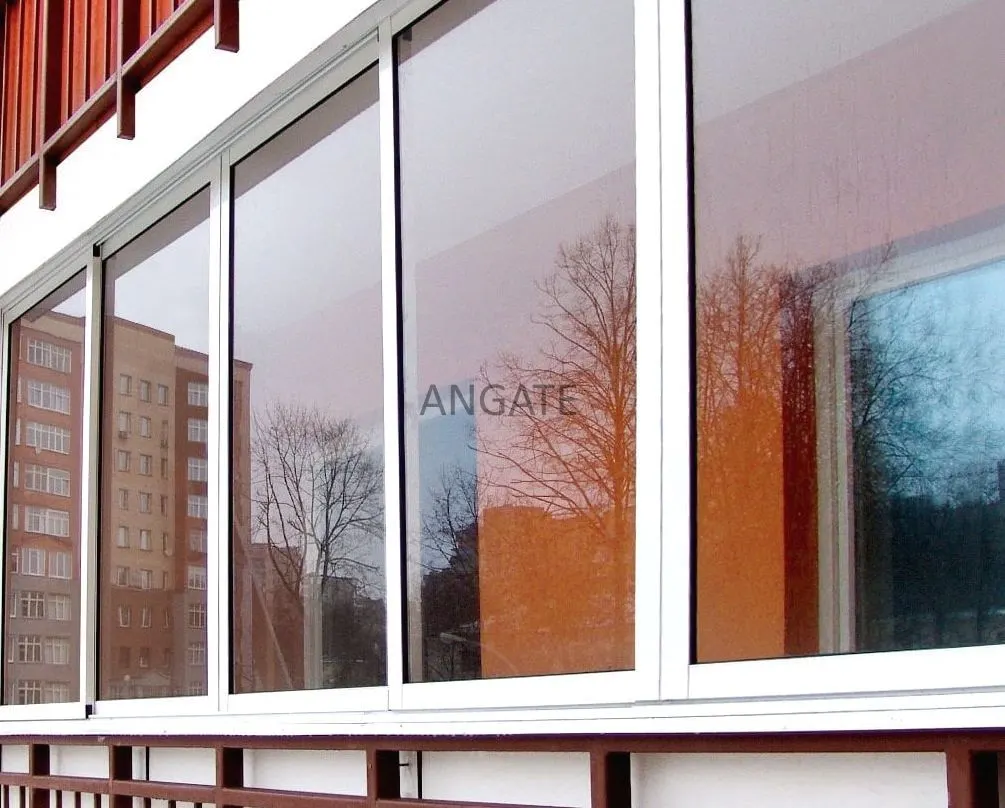

Прямое остекление закрывает один фасад балкона по его ширине — это самый простой случай для проектирования: одна плоскость, один ряд импостов, минимум углов. Г-образное остекление огибает угол здания и закрывает сразу две смежные стороны: фасадную и боковую (торцевую). Такая форма типична для угловых квартир и для балконов, которые выходят на пересечение двух фасадов. П-образное остекление идёт ещё дальше и закрывает три стороны сразу — фасадную и обе боковые, если балкон выступает от плоскости стены как полноценный эркер или веранда.

Разница не только в геометрии, но и в инженерном расчёте. Каждый внешний угол — это стык двух рам под 90°, 135° или произвольным градусом, через который конструкция должна одинаково держать нагрузку ветра, свой вес и вес остекления с обеих сторон. Чем больше углов и плоскостей, тем важнее точный замер: ошибка в 5–10 мм на одной стороне П-образной конструкции превращается в перекос на стыке, который видно с улицы.

Практический ориентир: если у балкона одна открытая сторона — берите прямую схему, если угловая квартира с выходом на два фасада — Г-образную, если балкон выступает «фонарём» за пределы стены дома — П-образную. От формы напрямую зависит и цена: угловая конструкция дороже прямой на 15–30% из-за дополнительных стоек и расчёта углового узла.

Угловой узел: как собирают стык двух плоскостей

Ключевой узел Г- и П-образных систем — угловая стойка. В рамных конструкциях это сдвоенный или тавровый профиль, который принимает нагрузку сразу с двух плоскостей и передаёт её на парапет. Сечение угловой стойки шире рядовой на 30–40%, а крепление к плите усиливают дополнительным анкером. В безрамном остеклении угол собирают без вертикальной стойки: створки сходятся друг с другом почти впритык через специальный угловой ролик, и снаружи угол выглядит цельным, «прозрачным» — это визуально самый эффектный вариант, но и самый требовательный к точности монтажа.

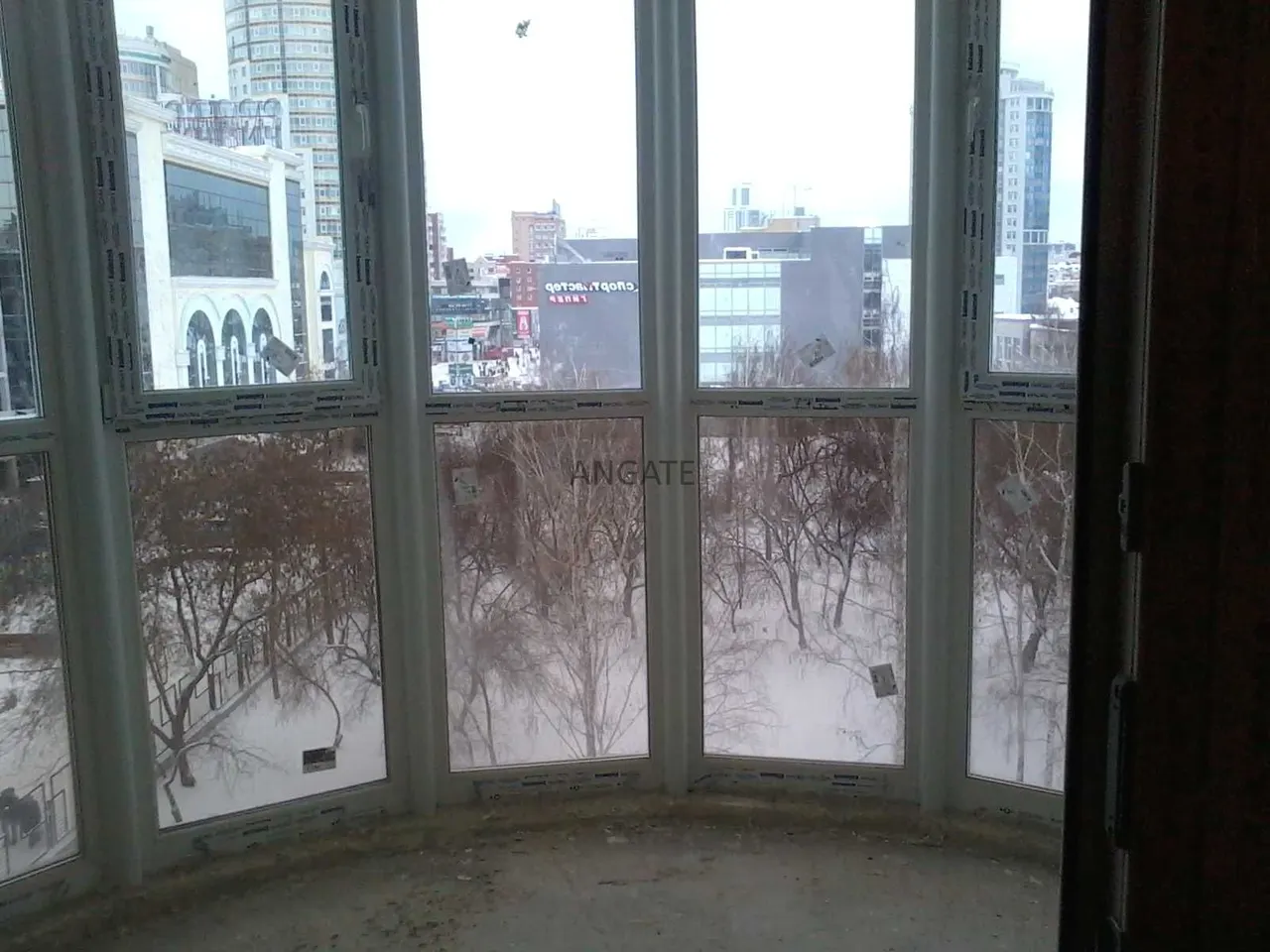

Угол не обязательно прямой. На нестандартных сериях домов встречаются эркеры с углом 135° или скруглённые балконы, где рама собирается по индивидуальному чертежу с несколькими гранями. Такие конструкции всегда делают по месту: типовых заготовок под них не существует, и погрешность в один градус на чертеже даёт заметную щель на объекте.

Для П-образной схемы добавляется ещё один нюанс — верхняя обвязка. Три плоскости остекления нужно соединить сверху единым карнизом или козырьком, иначе на стыках будет протекать вода. Мы всегда закладываем капельник по периметру и уклон отлива не менее 5° наружу.

• Угловая стойка — сечение на 30–40% больше рядовой, двойной анкер в плиту;
• Безрамный угол — соединение через угловой ролик без вертикальной стойки;
• Нестандартные углы (эркер, скругление) — только индивидуальный чертёж;
• Верхний карниз и капельник — обязательны для П-образной схемы.

Материалы и профили для угловых конструкций

Для Г- и П-образного остекления применяют три группы профиля. Холодный алюминий (Provedal, Татпроф) — самый лёгкий вариант, подходит для летних балконов без отопления; глубина профиля 40–60 мм, угловая стойка держит остекление высотой до 2,8 м. Тёплый алюминий с полиамидной термовставкой нужен, если балкон присоединяют к комнате: профиль глубже, 68–90 мм, а термомост разрывает передачу холода через угловую стойку — важный момент именно на углу, где сходятся две холодные плоскости сразу.

Безрамное остекление на угол ставят реже, чем на прямую сторону: угловой ролик стоит дороже обычного, а сама схема хуже держит тепло из-за сплошных зазоров между створками 6–8 мм. Зато у неё нет аналогов по виду — стекло от пола до потолка без единой вертикальной линии на прямых участках, только на самом углу.

ПВХ-профиль на угловые балконы ставят реже алюминия: он тяжелее, а угловой стык требует сварки рамы по месту, что ограничивает точность геометрии. Однако для утеплённой лоджии с последующей отделкой ПВХ остаётся бюджетным вариантом с хорошей теплоизоляцией — просто угол в таких конструкциях делают рамным, а не безрамным.

Стекло и стеклопакеты для Г- и П-образных систем

На угловых конструкциях всегда используют закалённое стекло — оно безопаснее в зоне повышенного риска (угол чаще задевают при перестановке мебели, чем прямую плоскость). Толщина 6 мм — минимум для холодного остекления, 8 мм — для дверных и створных секций, которые чаще открываются. Триплекс 5.5.2 или 6.6.2 применяют на этажах выше пятого и на угловых балконах, обращённых на открытую сторону здания: ветровая нагрузка там выше, а разрушение угловой секции с триплексом не приводит к выпадению осколков наружу.

Для тёплой П-образной лоджии ставят однокамерный стеклопакет 24–32 мм с энергосберегающим i-стеклом. На угловом стыке критично, чтобы стеклопакеты с двух смежных плоскостей были одной толщины — иначе угловая стойка соберётся с перекосом на 2–4 мм, и уплотнитель не прижмётся равномерно. Дистанционная рамка нужна из тёплого композита, а не алюминия: на углу, где сходятся сразу два холодных контура, обычная рамка чаще всего даёт конденсат по нижней кромке.

Отдельная тема — тонировка и матирование. На угловых балконах верхних этажей, обращённых на две открытые стороны, солнце бьёт дольше в течение дня, поэтому имеет смысл тонированное или мультифункциональное стекло с отражающим напылением: оно снижает теплопоступление на 25–35% без потери прозрачности.

Несущая способность парапета и усиление

Прежде чем остеклять угловой балкон, важно оценить парапет — ограждение, на которое ляжет вся конструкция. Стандартный железобетонный парапет высотой 900–1000 мм и толщиной 60–80 мм выдерживает раму весом до 40–50 кг на погонный метр без усиления. У П-образной схемы нагрузка суммируется на трёх сторонах сразу, а угловые узлы концентрируют вес на стойках — поэтому перед монтажом инженер всегда проверяет состояние парапета визуально и, если нужно, простукиванием на предмет трещин и отслоения защитного слоя бетона.

На домах старой застройки (1960–1980-х годов) парапеты нередко выполнены из пустотелых блоков или лёгкого бетона — такие требуют обвязки металлическим каркасом до установки остекления. Каркас варят из профильной трубы 40×20 или 40×40 мм, крепят к плите перекрытия и к стене дюбелями, а уже на него монтируют раму. Это удорожает работу на 15–25%, но снимает риск, что через несколько лет парапет начнёт крошиться под нагрузкой.

Дополнительно на угловых конструкциях выше пятого этажа рекомендуем ветровые связи — скрытые металлические стяжки между угловой стойкой и стеной здания. Они гасят парусность большой площади остекления при порывах ветра и предотвращают вибрацию рамы, которая со временем расшатывает крепёж.

Где применяют такие конструкции

Угловые квартиры в панельных и монолитных домах — основной сценарий для Г-образного остекления: балкон выходит сразу на два фасада, и жильцы хотят закрыть обе стороны единым контуром, не разделяя их визуально. Часто такой балкон впоследствии утепляют и присоединяют к жилой комнате, поэтому уже на этапе остекления закладывают тёплый профиль и энергосберегающий пакет.

П-образная схема типична для балконов-эркеров индивидуальных проектов и для загородных веранд, которые выступают за плоскость дома с трёх сторон. В коммерческой недвижимости — летних верандах кафе и ресторанов — П-образное остекление часто делают раздвижным или складным, чтобы полностью открывать периметр в тёплый сезон и закрывать в холодный.

Отдельно стоит удлинённая лоджия серий домов П-44 и И-155: она нередко имеет скруглённый или ступенчатый торец, который фактически работает как малый угол. Для таких случаев мы предлагаем комбинированную схему — прямую раму по фасаду и рамный (не безрамный) угол на торце, что снижает цену конструкции без потери герметичности.

• Угловые квартиры — Г-образная схема с последующим утеплением;
• Эркеры и загородные веранды — П-образная схема, часто раздвижная;
• Летние площадки кафе — складное П-образное остекление;
• Лоджии серий П-44 / И-155 — комбинированная схема прямая + рамный угол.

Замер и монтаж угловой конструкции

Замер угловой конструкции сложнее прямой: инженер снимает размеры по каждой из плоскостей отдельно и обязательно фиксирует фактический угол между ними лазерным уровнем и угломером — на практике «прямой» угол парапета часто оказывается 87–93°, и это отклонение нужно заложить в чертёж углового узла. Дополнительно проверяют перепад высоты парапета вдоль каждой стороны: на угловых балконах старой застройки он может достигать 30–40 мм.

Изготовление занимает 5–8 рабочих дней — на день-два дольше прямой конструкции той же площади из-за индивидуального углового узла и контрольной сборки в цехе. Каждую раму собираем полностью на производстве, включая угловую стойку, и только после проверки геометрии везём на объект — так на месте остаётся только закрепить готовый контур.

Монтаж Г-образной конструкции занимает обычно один рабочий день, П-образной — до полутора-двух дней с учётом верхнего карниза и герметизации трёх стыков с парапетом. Бригада проверяет каждую плоскость по уровню отдельно, а угол — контрольным замером диагоналей, прежде чем затягивать финальный крепёж.

Уход и эксплуатация

Угловая конструкция требует чуть больше внимания на стыках, чем прямая. Раз в сезон стоит осматривать угловую стойку и верхний карниз на предмет трещин герметика — сезонные перепады температуры сильнее всего работают именно на углу, где сходятся два направления теплового расширения профиля. Обнаруженную трещину подновляют нейтральным силиконом, не дожидаясь протечки.

Роликовые механизмы раздвижных Г- и П-образных систем чистят от пыли и песка каждые три-четыре месяца, а угловой ролик безрамного остекления — чаще, поскольку на него приходится основная нагрузка при открывании обеих смежных плоскостей. Смазку выбирают силиконовую, без масляной основы, чтобы не собирать грязь.

Водоотвод на П-образной конструкции нужно проверять после каждой сильной непогоды: три стыка карниза с фасадом — это три потенциальные точки протечки. Если после дождя на подоконнике или полу появилась влага у одного из углов, чаще всего причина в осевшем герметике, а не в дефекте профиля — ремонт занимает 20–30 минут и не требует демонтажа рамы.

Типичные ошибки при заказе

Самая частая ошибка — заказывать угловую конструкцию по типовому прайсу «за метр остекления», без учёта доплаты за угловой узел. Угловая стойка, усиленный крепёж и контрольная сборка добавляют 15–30% к стоимости прямого остекления той же площади, и любая компания, которая называет цену без этой поправки, скорее всего, пересчитает её уже после замера.

Вторая ошибка — экономия на состоянии парапета. Если конструкция ставится без проверки несущей способности старого блочного парапета, риск трещин и просадки рамы через два-три года заметно выше, особенно на П-образной схеме, где нагрузка идёт с трёх сторон. Третья — выбор безрамного остекления для холодного региона без понимания, что зазоры между створками 6–8 мм не держат тепло: для присоединённого к комнате балкона это решение придётся дополнительно утеплять.

Четвёртая ошибка — игнорирование верхнего карниза на П-образной веранде: без него вода со стыков стекает прямо на профиль и постепенно разрушает герметизацию. И пятая — доверять замер одной точкой на каждой стороне вместо трёх: угловые балконы старых домов почти всегда имеют перепады, которые видны только при полном обмере.

• Требуйте расчёт углового узла в смете, а не общую цену «за метр»;
• Проверяйте несущую способность парапета перед монтажом;
• Для тёплого присоединённого балкона не берите безрамную схему без утепления;
• На П-образной веранде обязателен верхний карниз с уклоном.

Из чего складывается цена

Базовая цена в «Стеклофорт» — от 3800 ₽ за м² для холодного алюминиевого остекления с закалённым стеклом 6 мм. Г-образная конструкция балкона 3×1,4 м обойдётся в 55 000–75 000 ₽ под ключ, П-образная того же периметра — 85 000–120 000 ₽ из-за двух угловых узлов и верхнего карниза. Тёплый профиль с энергосберегающим стеклопакетом добавляет 30–45% к базовой смете.

На итоговую сумму влияют форма (Г дешевле П), количество и градус углов, тип остекления (рамное дешевле безрамного примерно на 20%), состояние парапета и необходимость его усиления, а также этаж — высотные конструкции требуют промышленного альпинизма или вышки, что добавляет к смете отдельную статью расходов.

Мы фиксируем итоговую цену в договоре сразу после бесплатного замера и не пересматриваем её впоследствии. Расчёт с чертежом углового узла и визуализацией присылаем в течение дня. Вопросы — на info@steklofort.ru.

• Форма: Г-образная от 3800 ₽/м², П-образная от 4300 ₽/м²;
• Безрамное остекление угла — плюс 15–20% к рамной схеме;
• Усиление парапета металлическим каркасом — плюс 15–25%;
• Высотные работы от 3 этажа — отдельной строкой в смете.

Согласование и нормативные требования

Остекление балкона или лоджии в жилом доме, включая Г- и П-образные конструкции, по действующим правилам не относится к перепланировке, если не затрагивает несущие стены и не меняет фасад радикально — например, установка типовой рамы по существующему контуру парапета обычно не требует отдельного разрешения. Однако если дом относится к объектам культурного наследия или входит в перечень с единым архитектурным обликом фасада, перед остеклением стоит уточнить требования в местной управляющей компании или префектуре.

Для П-образных и угловых конструкций на верхних этажах высотных зданий дополнительно учитывают требования пожарной безопасности: если остекление примыкает к пожарной лестнице или служит эвакуационным выходом на пожарный балкон, для него могут действовать ограничения по типу открывания и материалу заполнения. Инженер на замере уточняет этот момент, если балкон соседствует с эвакуационными путями.

Ответственность за соответствие конструкции нормам несёт подрядчик, который её проектирует и монтирует, поэтому важно работать с компанией, которая учитывает эти требования на этапе проекта, а не оставляет разбираться с ними собственнику постфактум.
