Проведение остеклений балкона и лоджии тонкими профилями

Что называют тонким профилем

Тонким, или слим-профилем, называют алюминиевые системы с монтажной глубиной 40–45 мм и видимой шириной рамы 20–45 мм. Для сравнения: стандартный холодный профиль показывает 50–60 мм, тёплый с термовставкой — 60–75 мм, металлопластик — 90–120 мм. Разница кажется незначительной, но на шестиметровой лоджии из шести секций тонкий профиль возвращает 1,2–1,8 м² светового проёма. В квартире с одним окном на север это ощутимо, а не декларативно.

Технически слим-системы стали возможны благодаря экструзии сплавов 6060 и 6063 с толщиной стенки 1,4–1,8 мм и точным профилированием камер. Несущая способность обеспечивается не массой металла, а формой сечения: замкнутые контуры, рёбра жёсткости, продуманное расположение пазов. Классические представители — Provedal P400 с направляющей 45 мм и его отечественные аналоги Татпроф ТП-45, СИАЛ КП40, Alutech ALT С48. Все они холодные, без термовставки.

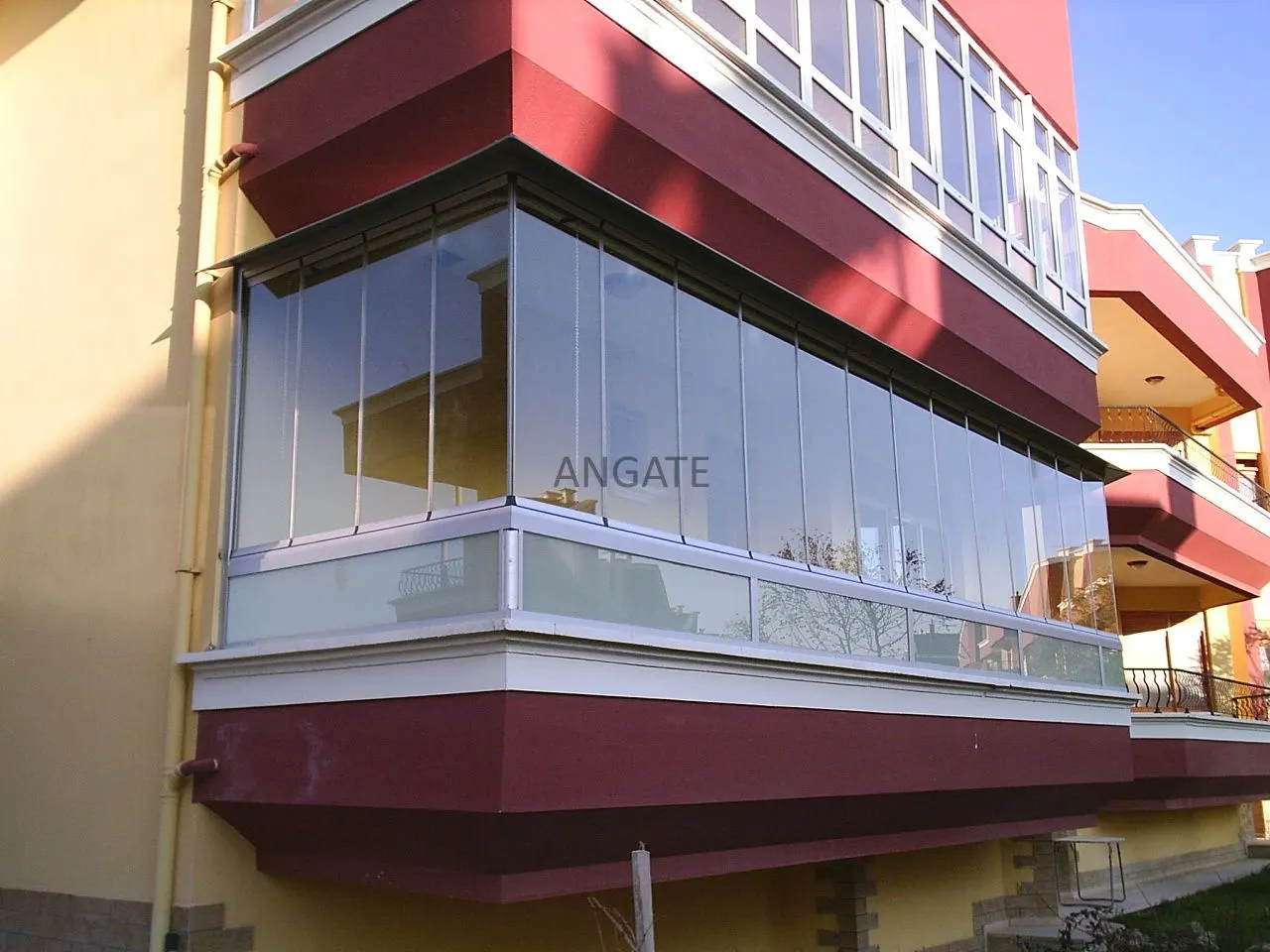

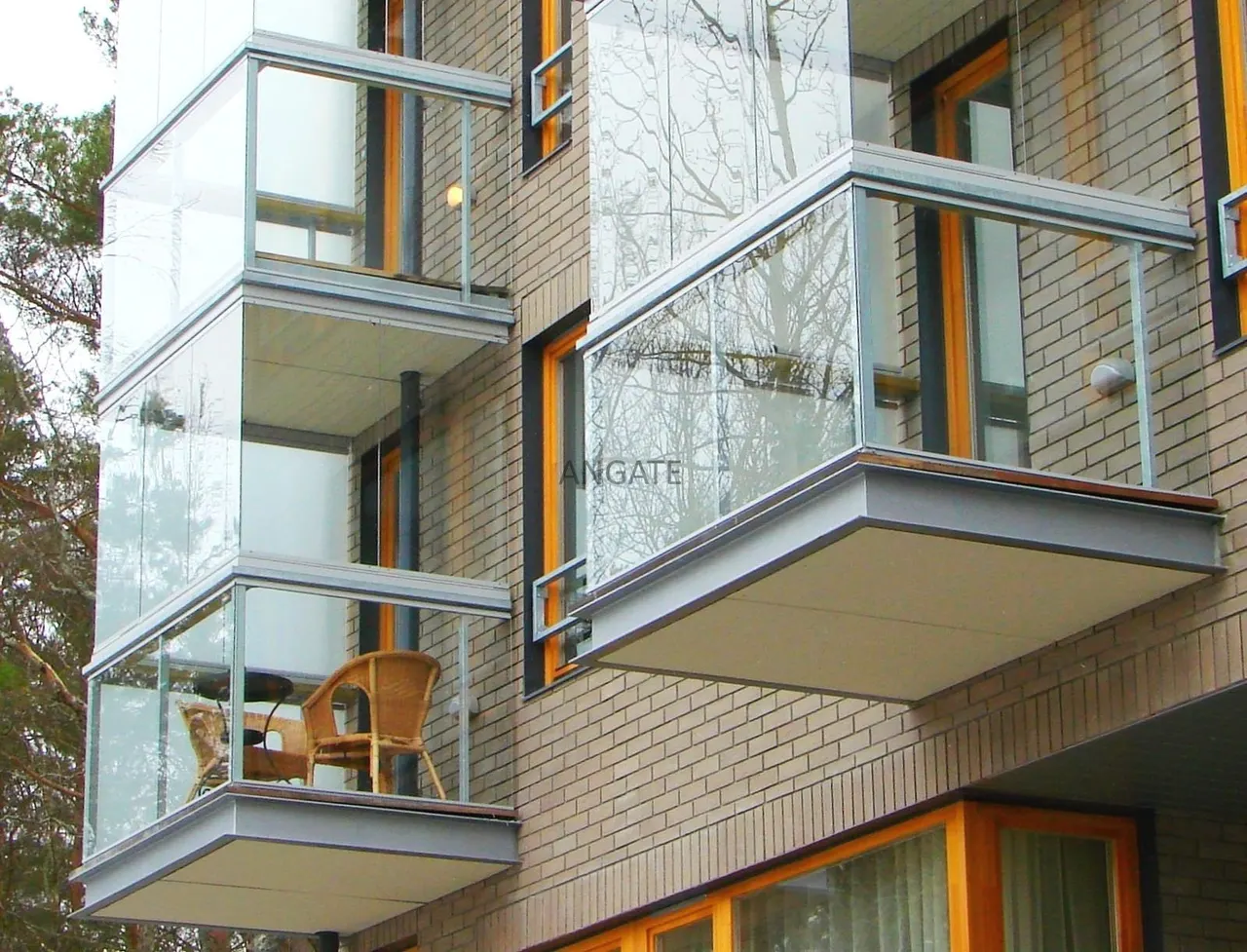

Крайняя форма идеи — безрамное остекление, где вертикальных импостов нет вовсе. Полотна из закалённого стекла 8–10 мм крепятся только сверху и снизу в направляющих, поворачиваются на 90° и сдвигаются пакетом к торцу. Видимая часть — только верхний и нижний рельс шириной 20–30 мм плюс зазор 2–3 мм между стёклами. Обзор непрерывный. Тепло безрамная система не держит вовсе, зато защищает от дождя, ветра, пыли и снижает шум на 12–16 дБ.

Что даёт узкая рама на практике

Первое и главное — свет. Коэффициент естественной освещённости в комнате за остеклённым балконом падает на 20–35% относительно открытой лоджии. Каждый лишний сантиметр рамы отнимает свет дважды: сначала на балконе, потом при входе в комнату. Замена стандартного холодного профиля 55 мм на слим 40 мм на шестиметровой лоджии повышает КЕО в комнате примерно на 4–6% — величина, которую видно глазом в пасмурный день.

Второе — вес. Погонный метр слим-конструкции с одинарным закалённым стеклом 5 мм весит 16–20 кг против 22–26 кг у стандартного холодного профиля и 45–60 кг у тёплого со стеклопакетом. На консольной плите хрущёвки, рассчитанной на 200 кг/м² и наполовину исчерпавшей ресурс парапетом, эта разница решает вопрос допустимости остекления вообще. Часто тонкий профиль — единственный вариант, который не требует усиления плиты.

Третье — эстетика. Узкая рама читается как графичная линия, а не как обрамление. Чёрный матовый RAL 9005 на слим-профиле даёт эффект «стального переплёта» в духе индустриальных фасадов; анодированное серебро растворяет раму на фоне неба. Наконец, на маленьком балконе 2,5–3 м² тонкая раздвижка не съедает внутреннего пространства: створка едет вбок, а не открывается внутрь, где стоит велосипед.

• Видимая рама 20–45 мм против 90–120 мм у ПВХ — плюс 1,2–1,8 м² света на 6 м;
• Вес 16–20 кг/пог. м — допустимо для консольных плит 1960-х;
• КЕО в комнате растёт на 4–6% относительно стандартного профиля;
• Створка едет вбок и не занимает места на узком балконе.

Где тонкий профиль не подходит

Честный разговор о границах. Тонкие системы не имеют термовставки: металл проходит от улицы внутрь насквозь, приведённое сопротивление теплопередаче 0,18–0,28 м²·°C/Вт. При −20 °C на улице внутри балкона будет −10…−13 °C, на профиле выпадет конденсат, а к утру он превратится в иней. Ставить слим-конструкцию на границе с отапливаемым помещением нельзя: под ней вспучится ламинат, в углах появится плесень.

Второе ограничение — площадь створки. Раздвижная створка слим-системы с одинарным стеклом 5 мм ограничена площадью 1,6–2,0 м² и массой 28–32 кг. Больше — и роликовые каретки начинают проседать, а створка ловит ветровую нагрузку. Ветровое давление для Москвы по СП 20.13330 составляет 0,23 кПа, но на углу здания выше десятого этажа аэродинамический коэффициент утраивает эту величину. На высоких этажах и на угловых балконах слим-системы либо усиливают промежуточными импостами, либо не применяют.

Третье — уплотнение. Раздвижка слим-профиля работает на щёточных уплотнителях, а не на контурном EPDM. Шумоизоляция 18–22 дБ, пыль частично проходит, зимой в нижней направляющей копится снег и ролики примерзают. Гарантированной герметичности от такой конструкции ждать не стоит — она отсекает косой дождь и ветер, а не создаёт замкнутый контур. Заказчик должен понимать это до подписания договора, а не после первой зимы.

Стекло для тонких систем

В слим-профиль ставят одинарное стекло толщиной 4–6 мм; стеклопакет туда физически не помещается — паз рассчитан на 5–6 мм. Обычное флоат-стекло 4 мм годится только для первых-третьих этажей с ограждением: при разрушении оно даёт острые осколки, которые летят вниз. Наш стандарт — закалённое стекло 5–6 мм. Оно прочнее обычного в 4–5 раз, выдерживает термоудар до 200 °C и при разрушении рассыпается на тупые гранулы без острых кромок.

Безрамные системы работают с закалённым стеклом 8 и 10 мм. Толщина выбирается по высоте полотна и ветровому району: 8 мм при высоте до 2,1 м, 10 мм — до 2,7 м. Полотно крепится в направляющих через полимерные вкладыши, торцы шлифуются и полируются. Отверстия под фурнитуру сверлят до закалки: закалённое стекло невозможно резать и сверлить, любая попытка разрушает его целиком.

Опции остаются доступными. Тонированное в массе стекло бронзового, серого или графитового оттенка снижает засветку южного балкона на 25–40% и не требует плёнки. Сатинированное и матовое стекло по нижней трети закрывает вид на плиту снизу и решает вопрос приватности на первых этажах. Рефлективное покрытие даёт зеркальный эффект днём. Триплекс в слим-профиль не входит по толщине — если вам нужно остекление в пол с триплексом, тонкая система не подойдёт.

• Паз слим-профиля рассчитан на стекло 5–6 мм, стеклопакет не поместится;
• Закалённое 5–6 мм — стандарт «Стеклофорт» для тонких систем;
• Безрамное остекление — закалённое 8 мм до 2,1 м, 10 мм до 2,7 м высоты;
• Отверстия под фурнитуру сверлят до закалки — потом стекло разрушится.

Фурнитура и механика раздвижки

Сердце тонкой раздвижки — роликовая каретка. Пластиковые ролики ходят 3–5 лет и начинают клинить, каретки на стальных подшипниках выдерживают более 30 000 циклов, что при десяти открываниях в день соответствует восьми годам активной эксплуатации. Разница в цене на шестиметровую лоджию — около 3500 ₽, разница в ресурсе — вдвое. Требуйте указания типа кареток в спецификации: подмена невидима глазу и всплывает через два сезона.

Нижняя направляющая — вторая точка риска. В неё попадает песок, пыль, тополиный пух и снег; абразив выедает дорожку качения, и каретка начинает «шаркать». Дренажные отверстия диаметром 5–6 мм с шагом 500–600 мм отводят воду, но забиваются пухом за один июнь. Продувать их надо весной и осенью. Направляющую с закрытым профилем и съёмной крышкой чистить проще, чем открытый рельс.

Запорная фурнитура слим-систем небогата: защёлка на створке, ручка-ракушка, реже — замок с ключом. Гребёнки ограничения хода не ставятся (створка едет вбок), а для безопасности детей применяют блокираторы, фиксирующие створку в закрытом положении. Москитная сетка — рамочная, на каждой подвижной створке, 900–1600 ₽ за штуку. Дополнительно возможен доводчик хода, гасящий удар створки о концевой упор.

Замер, производство и монтаж

Замер бесплатный и занимает 15–25 минут на прямую лоджию. Инженер снимает длину парапета по верху и по низу, высоту проёма в пяти точках, отклонение плиты от горизонта и вертикальность боковых стен. Для тонких систем особенно важен горизонт: слим-направляющая жёсткая и короткая, компенсировать перепад больше 15 мм на шести метрах ей нечем — раму придётся ставить на клиньях, а створка перестанет катиться. Перепад выбирают выравниванием верхней грани парапета.

На производстве профиль режут под 90°, фрезеруют дренажные каналы и посадочные места защёлок, собирают направляющие и створки на литых уголках, устанавливают щёточные уплотнители и остекляют. Закалка стекла происходит до сборки: полотно нагревают до 620–650 °C и резко охлаждают потоками воздуха, создавая сжимающие напряжения в поверхностных слоях. Срок изготовления в «Стеклофорт» — 5–7 рабочих дней.

Монтаж прямой лоджии занимает 4–6 часов. Нижнюю направляющую выставляют по лазеру и анкерят с шагом 500–700 мм, затем ставят вертикальные стойки и верхнюю направляющую, навешивают створки на каретки и регулируют их по высоте эксцентриками. Наружный отлив с уклоном 10° и капельником заходит под нижний профиль. Монтажный шов трёхслойный. Финал — проверка хода створок, дренажа проливкой и сдача по акту.

• Замер прямой лоджии — 15–25 минут, бесплатно;
• Перепад горизонта более 15 мм на 6 м выбирается выравниванием парапета;
• Изготовление — 5–7 рабочих дней на собственном производстве;
• Монтаж — 4–6 часов, включая отлив и регулировку кареток.

Уход за тонким остеклением

Обслуживание слим-системы отличается от тёплой конструкции. Главная процедура — чистка нижней направляющей. Пылесосом или щёткой удаляют песок, пыль и хвою; делать это надо после каждого сезона, а на первых этажах у дороги — дважды за лето. Абразив, оставшийся в рельсе, за два года превращает дорожку качения в наждак, и каретки приходится менять. Дренажные отверстия продувают весной и осенью — забитый канал держит воду, которая зимой поднимает створку льдом.

Профиль моют тёплой водой с нейтральным средством два-три раза в год. Абразивные губки, растворители, кислотные и щелочные составы снимают порошковое покрытие толщиной 60–80 мкм до металла: восстановить его на месте невозможно. Анодированный профиль устойчивее, но и он не любит агрессивной химии. Стекло чистят обычными средствами, а тонированное в массе — без абразивов, чтобы не оставить рисок.

Щёточные уплотнители со временем сминаются и перестают отсекать пыль. Их меняют раз в 6–8 лет; операция занимает полчаса и стоит копейки. Каретки смазывают литиевой смазкой раз в год, петли безрамной системы — раз в полгода. Зимой снег из нижней направляющей выметают до того, как он спрессуется и примёрзнет: попытка «продавить» примёрзшую створку ломает каретку и деформирует профиль.

Типовые ошибки и как их избежать

Ошибка первая — ожидание тепла от холодной системы. Слим-профиль не имеет термовставки, и никакая отделка балкона его не согреет: температура внутри будет на 5–8 °C выше уличной, не более. Если планируется кабинет, спальня или продолжение кухни, нужен тёплый профиль 68–100 мм со стеклопакетом, а на маленьком балконе он съест 7–8 см глубины с каждой стороны. Определиться надо до замера.

Ошибка вторая — слим-система на высоком угловом балконе без расчёта. Ветровое давление на углу здания выше десятого этажа втрое превышает базовое, и створка площадью 2 м² начинает «дышать», а щёточное уплотнение свистит. Решение — уменьшить ширину секций до 600–700 мм, добавить промежуточные импосты или перейти на распашной профиль с контурным EPDM.

Ошибка третья — обычное стекло вместо закалённого выше третьего этажа. Четвёртая — отлив, уложенный поверх нижней направляющей: обратный нахлёст гонит воду в монтажный шов. Пятая — монтаж на неровный парапет без выравнивания: створка катится сама и не держится в закрытом положении. Шестая — установка тонкой раздвижки на балкон, где сушат бельё: влажность 80% и отсутствие вентиляции дают плесень на откосах. Все эти пункты инженер «Стеклофорт» проверяет на бесплатном замере и фиксирует в бланке. Прислать фото балкона для предварительной оценки можно на info@steklofort.ru.

• Тонкий профиль не греет — при −20 °C внутри будет −10…−13 °C;
• На угловом балконе выше 10-го этажа сужайте секции до 600–700 мм;
• Закалённое стекло 5–6 мм обязательно выше третьего этажа;
• Неровный парапет — створка катится сама; выравнивайте до монтажа.

Цена и что входит в договор

Остекление тонкими профилями в «Стеклофорт» начинается от 3000 ₽ за квадратный метр конструкции — это самый доступный вариант в нашем каталоге. Маленький балкон 3×1,4 м (4,2 м²) с закалённым стеклом 5 мм, отливом и козырьком обходится в 26–38 тысяч рублей под ключ, включая дефектовку плиты. Шестиметровая лоджия при высоте 1,5 м даёт 9 м² и стоит 44–60 тысяч рублей. Безрамная система с закалённым стеклом 8–10 мм — от 5500 ₽/м².

Смету увеличивают: каретки на стальных подшипниках вместо пластиковых (+3500 ₽ на лоджию), тонированное или сатинированное стекло (+600–1400 ₽/м²), нестандартный цвет по каталогу RAL и двусторонняя окраска (+8–15%), анодирование (+12–20%), москитные сетки (900–1600 ₽ за штуку), козырёк на верхнем этаже (12–20 тысяч на шесть метров), усиление и выравнивание парапета, монтаж с автовышкой. Каждая позиция обсуждается на замере.

В договорную сумму входят конструкция, доставка, подъём на этаж, демонтаж старого остекления, монтаж, расходные материалы, наружный отлив, регулировка фурнитуры и вывоз мусора. Сумма фиксируется после бесплатного замера и не меняется на объекте. Срок изготовления — 5–7 рабочих дней, монтаж — 4–6 часов, гарантия по договору — до 7 лет на профиль, стекло, фурнитуру и монтажный шов. Сервисное обслуживание раз в год продлевает ресурс конструкции до 25–30 лет.
