Остекления эркерных балконов на заказ — Стеклофорт делает это качественно

Что такое эркер и почему он сложнее прямого балкона

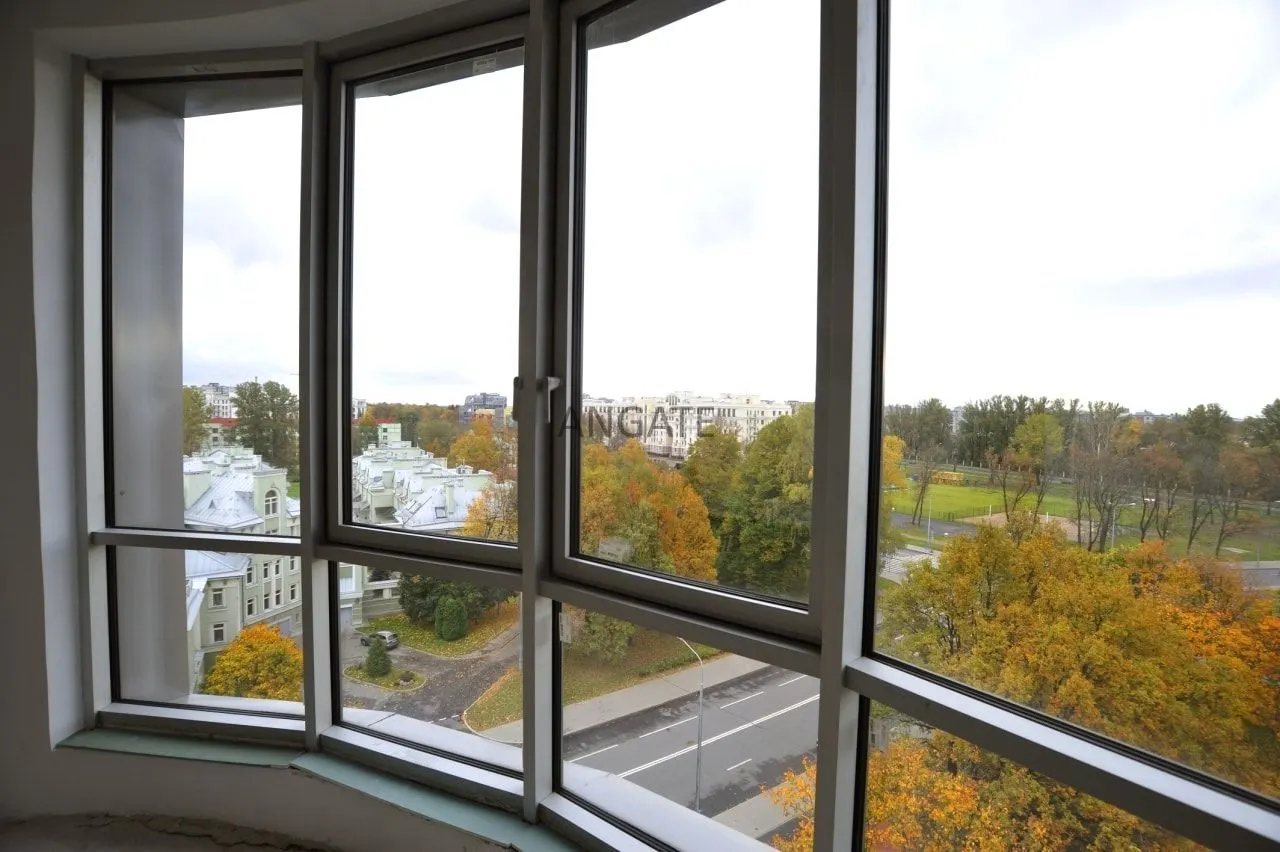

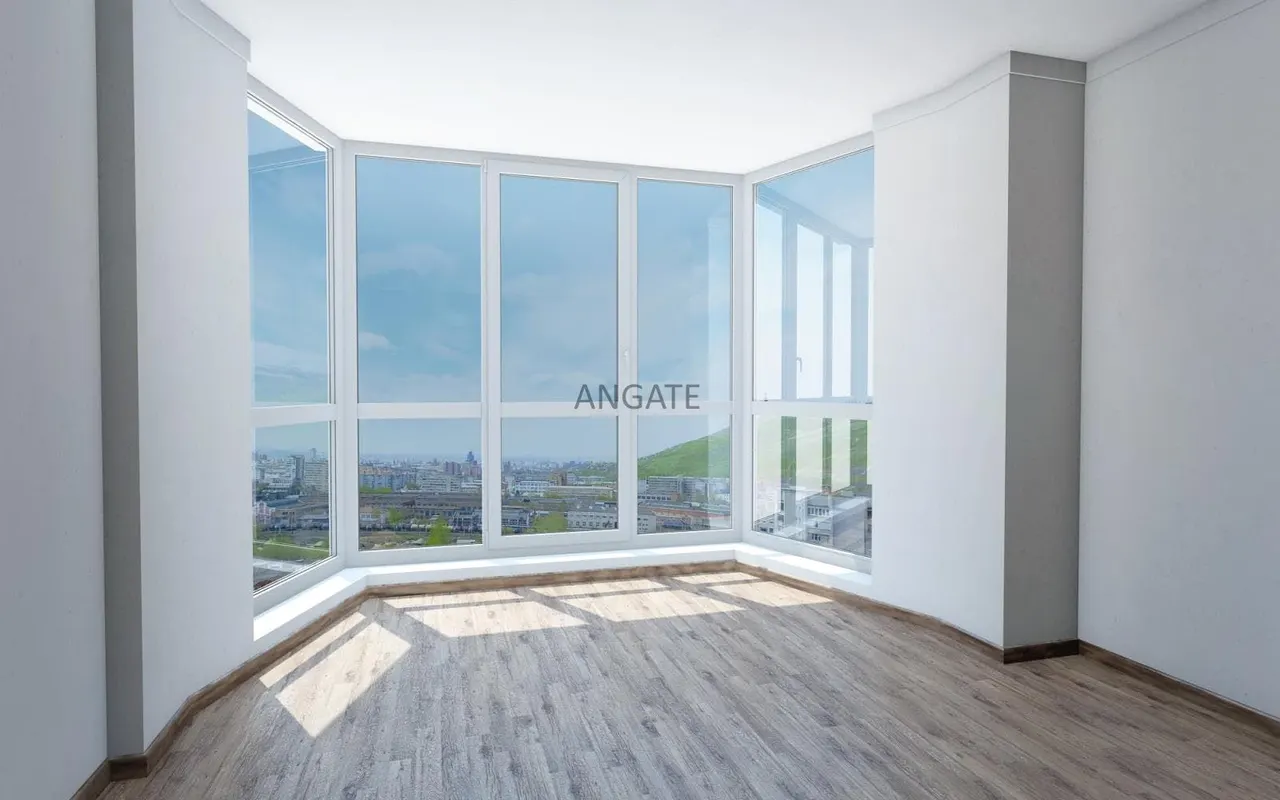

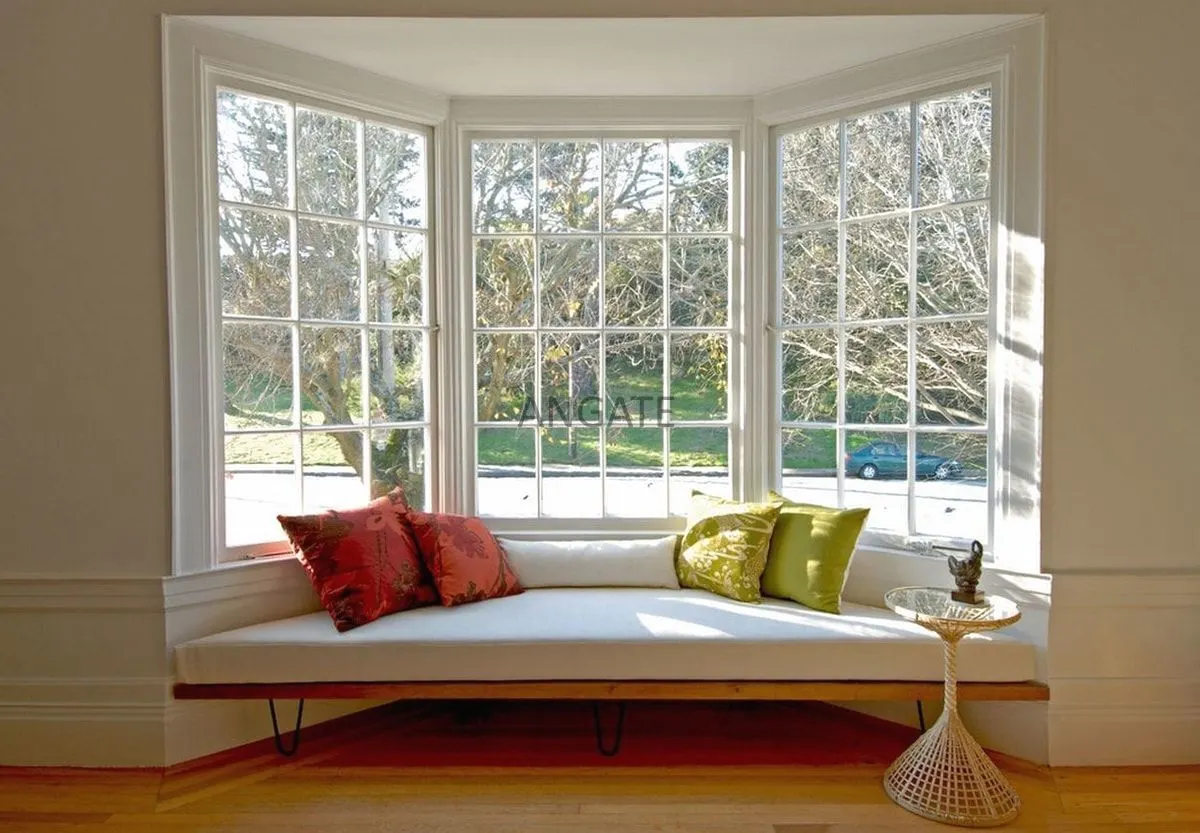

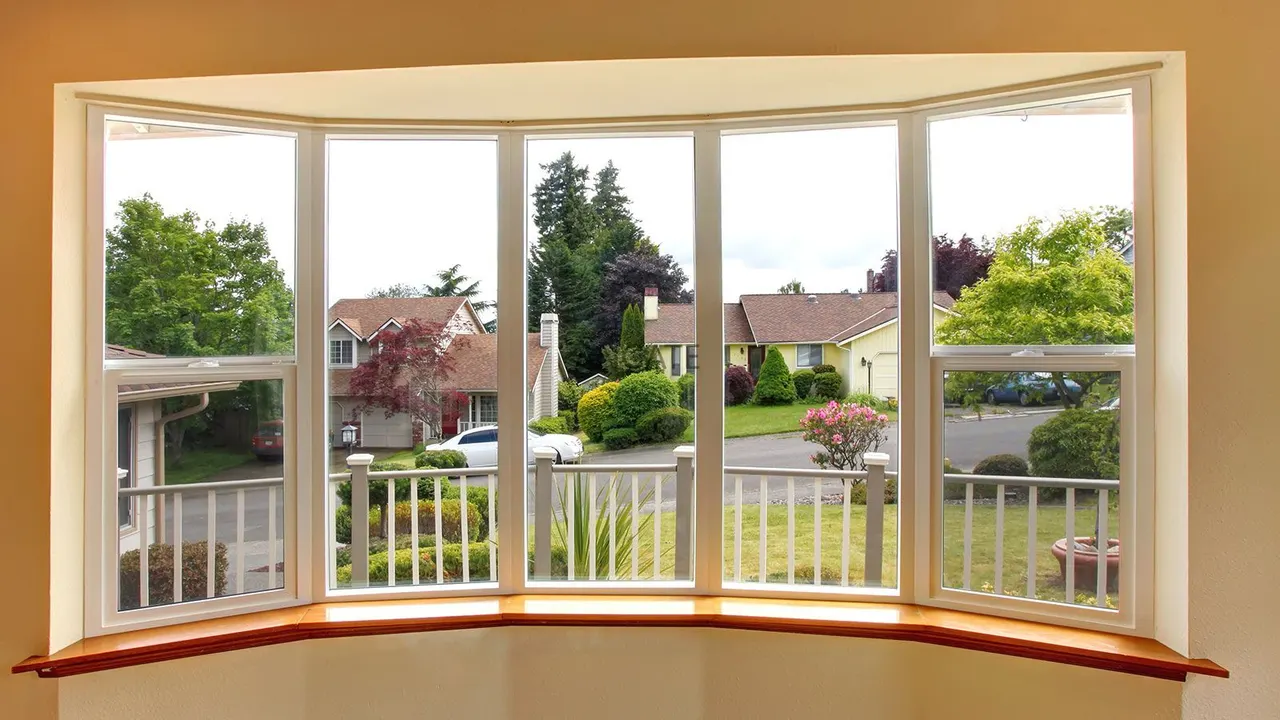

Эркер — это выступающая за плоскость фасада часть помещения, остеклённая с трёх и более сторон. В жилых сериях он встречается как гранёный (два-три излома под углом 120–150°), как прямоугольный с двумя прямыми углами и как радиусный, где фасад описывает дугу. Балкон-эркер отличается от эркера-комнаты тем, что стоит на консольной плите и не имеет боковых несущих стен: вся нагрузка от остекления приходится на плиту и стойки самой конструкции. Отсюда и главное конструктивное требование — жёсткость каркаса, а не только герметичность стыков.

Сложность начинается на замере. Прямая лоджия описывается двумя числами — длиной и высотой. Эркер требует полной развёртки: длина каждой грани сверху и снизу, фактические углы между гранями с точностью до половины градуса, высота в каждой точке излома, отклонение плиты от горизонта. В домах старше сорока лет реальный угол между гранями отличается от проектного на 2–4°, а плита «уходит» на 20–40 мм по длине. Если проектировать по чертежу серии, а не по факту, стойки не встанут в узлы.

Третье отличие — количество вертикальных стоек. Каждый излом требует соединительного профиля, который несёт две смежные секции и работает на изгиб при ветровой нагрузке. У шестиметрового прямого балкона стоек три-четыре, у эркера той же площади — шесть-восемь. Это дороже и по материалу, и по работе, но именно так конструкция сохраняет геометрию десятилетиями. В «Стеклофорт» эркерные каркасы считают с проверкой на ветровую нагрузку по СП 20.13330 для соответствующей высоты здания.

Угловые соединители и радиусные секции

Ключевая деталь эркера — угловой соединительный профиль. В холодных алюминиевых системах применяют поворотные соединители с диапазоном 90–180°: два паза для рам расходятся веером, а внутри стоит шарнирный вкладыш, фиксируемый винтами после выставления угла. Такой узел прощает погрешность замера в пределах ±3° и позволяет собрать эркер прямо на объекте. Минус — видимая ширина 60–90 мм, из-за чего в углу образуется заметная «колонна».

Более точное решение — фиксированный угловой профиль под конкретный градус: 90°, 120°, 135°, 150°. Он жёстче, тоньше (45–60 мм) и красивее, но не прощает ошибок: если фактический угол на объекте окажется 132°, а профиль сделан под 135°, шов раскроется на 8–10 мм. Мы применяем фиксированные соединители там, где замер выполнен лазерным тахеометром и подтверждён контрольной развёрткой.

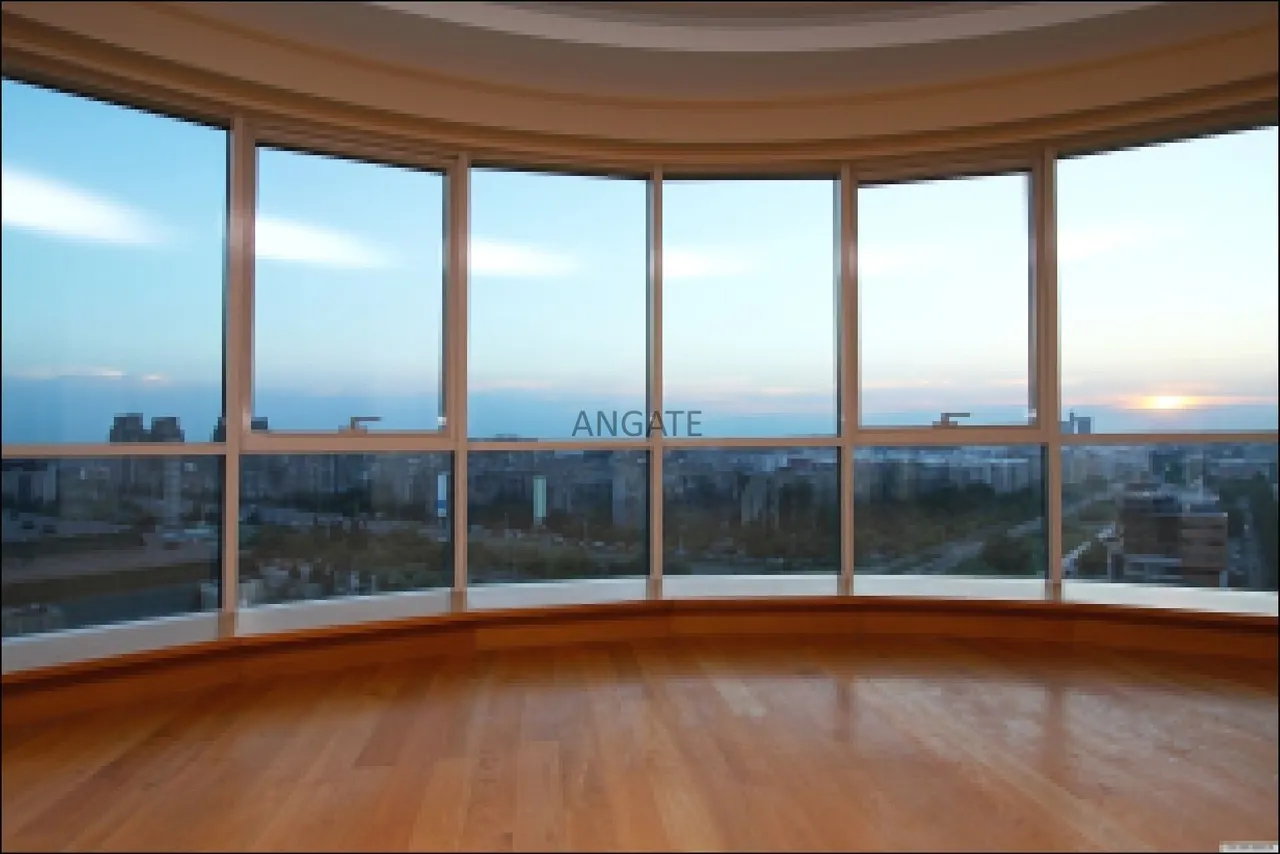

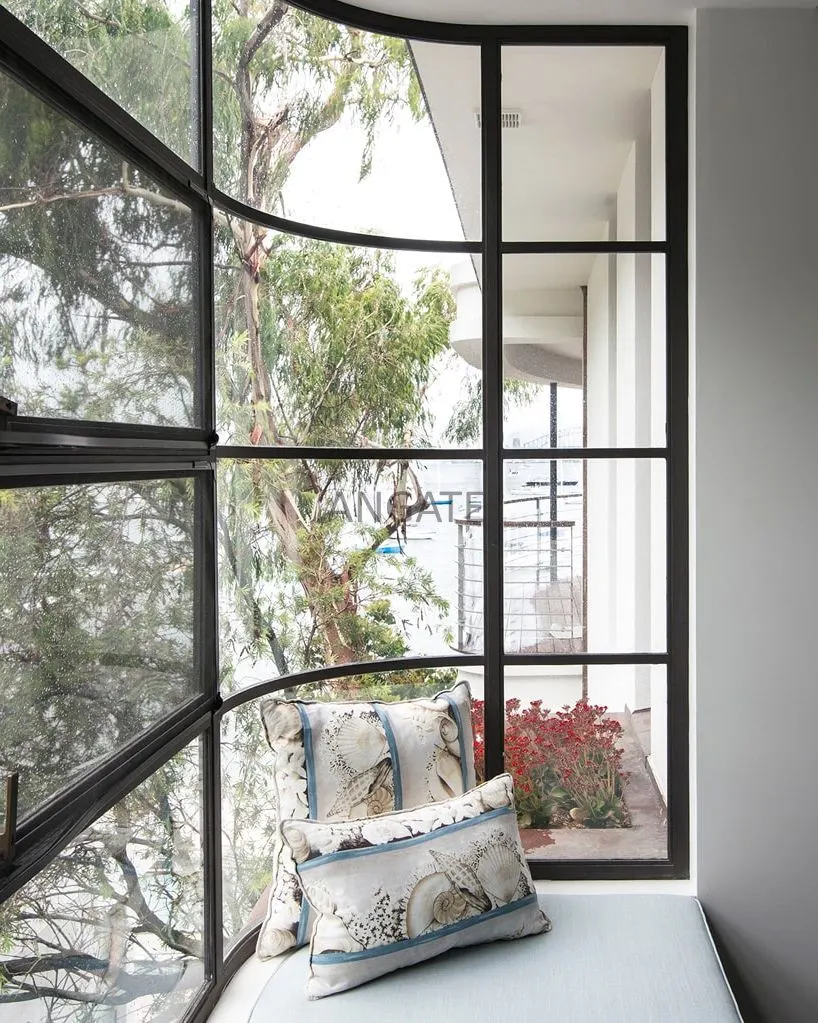

Радиусный эркер собирают одним из двух способов. Первый — сегментация: дуга разбивается на 5–9 плоских секций шириной 400–700 мм, соединённых поворотными профилями под малым углом; издалека это читается как кривая. Второй — настоящий гнутый профиль и моллированное стекло, изогнутое в печи по шаблону с радиусом от 800 мм. Второй способ красивее и дороже: моллированный стеклопакет стоит в 3–5 раз больше плоского, а срок его изготовления — 3–4 недели. Для большинства балконов достаточно сегментации с шагом излома 15–22°.

Отдельная тонкость — стык угловых профилей с верхней и нижней обвязкой. В эркере эти узлы работают в трёх плоскостях, и герметизировать их надо не силиконом «сверху», а вкладными уплотнительными пробками с последующей проклейкой. Именно на этих точках протекают дешёвые конструкции.

• Поворотный соединитель 90–180° — универсален, прощает ±3° погрешности;
• Фиксированный профиль 120°/135° — жёстче и тоньше, но требует точного замера;
• Сегментация дуги на 5–9 плоских секций — бюджетный радиус;
• Моллированное стекло с радиусом от 800 мм — премиум, срок 3–4 недели.

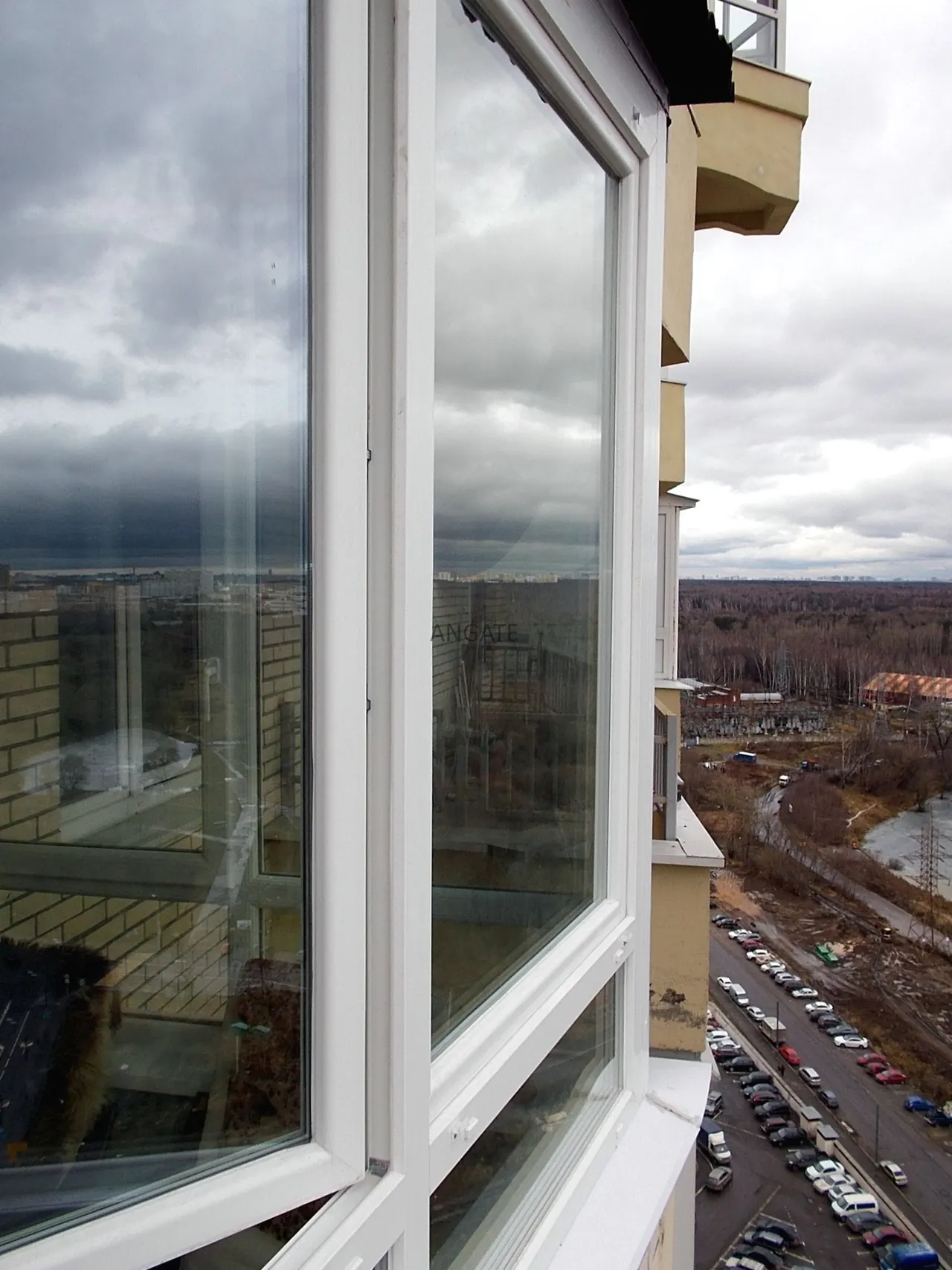

Холодное остекление эркера

Холодная схема на эркере — это раздвижные створки в профиле глубиной 40–60 мм с одинарным закалённым стеклом 5–6 мм. Раздвижка удобна тем, что створка не открывается внутрь и не бьётся об угловую стойку — на эркере, где секции сходятся под углом, распашные полотна конфликтуют друг с другом. Каждая грань получает свой рельс, а на изломах ставятся глухие или поворотные секции. Приведённое сопротивление теплопередаче такой конструкции 0,18–0,32 м²·°C/Вт: балкон перестаёт быть улицей, но жилым не становится.

Цена холодного эркера стартует от 3200 ₽ за квадратный метр конструкции. Наценка относительно прямой ленты составляет 15–25% и складывается из угловых профилей, дополнительных стоек, нестандартного раскроя и увеличенного времени монтажа. Зато вес конструкции остаётся в пределах 18–24 кг на погонный метр, и старая консольная плита выдерживает её без усиления — важное преимущество для домов постройки 1960–1980-х годов.

Холодный эркер имеет смысл там, где балкон служит буфером: хранение, сушка белья, зимнее «холодное» окно с видом. Он защищает от косого дождя, ветра, пыли и шума на 18–22 дБ, продлевает жизнь отделке и делает эксплуатацию плиты безопаснее. Если же вы планируете посадить туда рабочий стол или расширить гостиную, холодный профиль не подойдёт: зимой на стойках выпадает конденсат, а к утру превращается в иней, который стекает на пол при первом солнце.

Тёплое остекление эркера и борьба с промерзанием

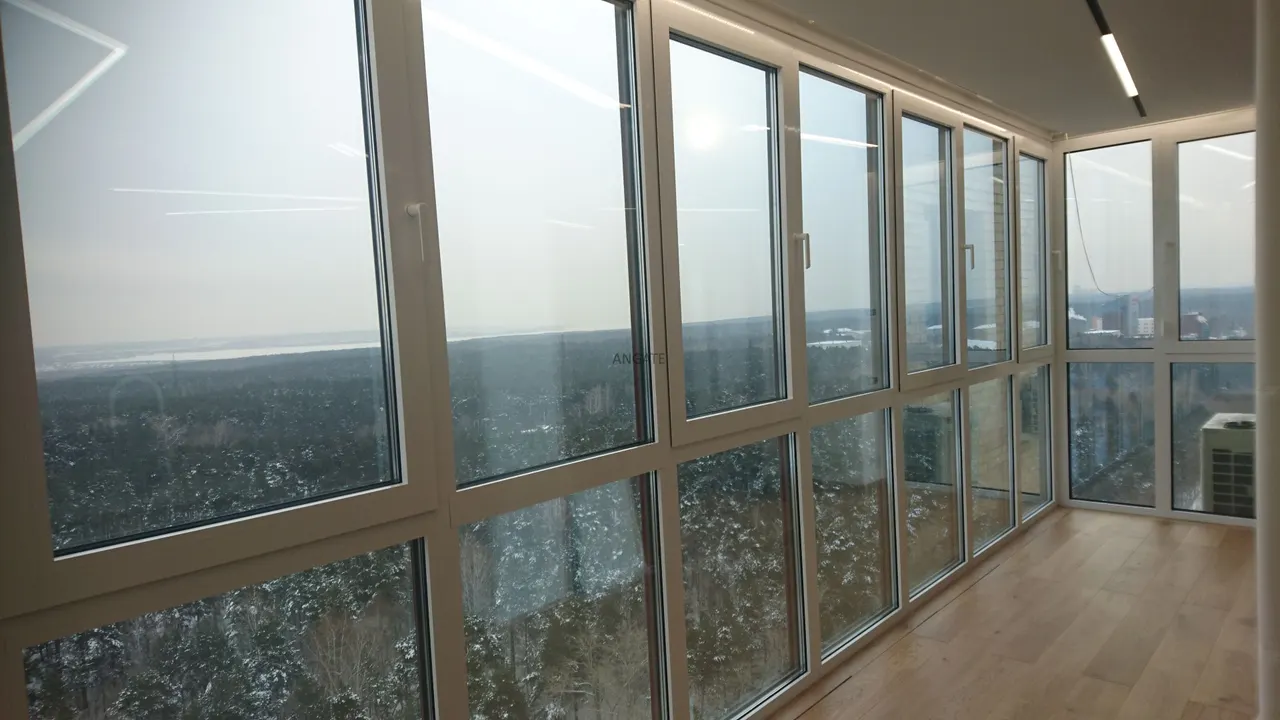

Тёплый эркер строится на профиле с полиамидной термовставкой шириной 20–34 мм. Полиамид, армированный стекловолокном, проводит тепло примерно в 800 раз хуже алюминия, поэтому наружная и внутренняя оболочки профиля работают независимо. Заполнение — однокамерный стеклопакет 32–40 мм с низкоэмиссионным i-стеклом и аргоном; сопротивление теплопередаче поднимается до 0,60–0,75 м²·°C/Вт. Три контура EPDM-уплотнения и водоотводные каналы двух уровней довершают картину. Цена тёплого эркерного остекления — 9500–15 000 ₽/м².

Слабое место любого эркера — угловая стойка. В ней сходятся два монтажных шва и два ряда уплотнителей, а сама стойка имеет наибольшую площадь металла на единицу светового проёма. Если соединительный профиль сделан без терморазрыва, вся конструкция промерзает по углам: на них выпадает 70–80% всего конденсата. Мы применяем угловые соединители с собственной термовставкой и дополнительно закладываем в полость стойки вспененный полиэтилен — это поднимает температуру внутренней поверхности на 4–6 °C.

Второй узел риска — примыкание нижней обвязки к парапету. На эркере парапет ломаный, и монтажный шов вынужденно длиннее, чем у прямого балкона, на 30–40%. Шов выполняют трёхслойным: снаружи ПСУЛ-лента, в середине полиуретановая пена, изнутри — пароизоляционная лента. Дополнительно по внутреннему периметру укладывают экструдированный пенополистирол 30 мм. Без этого утепление стен и пола лоджии бессмысленно: холод придёт по контуру примыкания.

• Термовставка 24–34 мм в раме и обязательно в угловом соединителе;
• Однокамерный стеклопакет 32 мм с i-стеклом и аргоном — базовое заполнение;
• Три контура EPDM и двухуровневый водоотвод в каждой грани;
• Трёхслойный монтажный шов: ПСУЛ снаружи, пена, пароизоляция внутри.

Стекло, тонировка и безопасность

Эркер по определению остеклён с трёх сторон, значит, солнце светит в него минимум половину дня. Южный и юго-западный эркер без солнцезащитного стекла летом прогревается до 45–50 °C: сидеть там невозможно, а мебель и текстиль выгорают за сезон. Мультифункциональное стекло с напылением на основе серебра пропускает 60–70% видимого света, но отражает до 55% тепловой энергии, при этом сохраняя нейтральный цвет снаружи. Оно дороже обычного i-стекла на 700–1200 ₽ за м², и это самая оправданная опция для эркера.

Безопасность решается закалкой и триплексом. Закалённое стекло 5–6 мм прочнее обычного в 4–5 раз и при разрушении даёт тупые гранулы; для наружного остекления выше третьего этажа это минимум. Если эркер остеклён в пол без ограждения, наружное стекло делают триплексом 6.6.1 или 8.8.1: два полотна, склеенные плёнкой PVB, после удара остаются в раме. Комбинация «триплекс снаружи, закалённое внутри» — стандартное решение для квартир с детьми и для лоджий, выходящих на пешеходные зоны.

Декоративные варианты тоже уместны. Плёночная или в массе тонировка бронзового и графитового оттенка снижает засветку и делает фасад цельным. Сатинированное стекло по нижней трети закрывает вид на плиту снизу. Рефлективное стекло даёт зеркальный эффект днём, но ночью работает наоборот, поэтому его ставят только с внешней стороны стеклопакета. Раскладки-шпросы внутри пакета в эркере смотрятся уместно в классической архитектуре, но на радиусной секции они невозможны технически.

Замер эркера: главный этап

Замер эркерного балкона занимает у нашего инженера 40–60 минут против 15 минут на прямой лоджии. Сначала снимается общая развёртка: длины всех граней по верху и по низу, потому что они почти никогда не равны. Затем лазерным дальномером с угломерной функцией фиксируется фактический угол в каждом изломе — измерение делается трижды и усредняется. Далее замеряется высота проёма в семи-девяти точках и отклонение плиты от горизонта по всей длине. Отдельно проверяется вертикальность стены примыкания: отклонение больше 10 мм на два метра означает, что примыкающая стойка встанет с клином.

На основании развёртки в цехе строится цифровая модель конструкции. Она позволяет заранее увидеть, где секции получаются уже 350 мм (такие лучше объединить), где раскрой профиля даёт неприемлемые отходы, а где угловой профиль упирается в откос. Клиент получает чертёж с разбивкой на секции, направлениями открывания и указанием, какие створки подвижные. Только после утверждения чертежа конструкция уходит в производство.

Ошибки замера на эркере стоят дорого. Угол, ошибочно принятый за 135° вместо 132°, даёт на грани длиной 1500 мм расхождение 8 мм — щель, которую не закрыть нащельником. Высота, снятая в одной точке, приводит к тому, что рама встаёт с перекосом, и створка перестаёт закрываться на дальней грани. Именно поэтому мы никогда не считаем эркер по телефону или по фотографии: предварительная оценка — да, договорная цена — только после выезда. Заявку на бесплатный замер можно оставить на info@steklofort.ru.

Производство и монтаж на объекте

Производство эркерной конструкции отличается от прямой в трёх местах. Первое — рез профиля под нестандартным углом: половина угла излома, то есть 60° при 120° или 67,5° при 135°. Это требует настройки пилы под каждый узел, а не работы серией. Второе — фрезеровка соединителя: под шарнирный вкладыш выбирается паз в теле профиля. Третье — предварительная сборка всего эркера в цехе на стенде: конструкция собирается целиком, проверяется по развёртке, размечается и только затем разбирается на транспортные модули. Мы никогда не отправляем эркер на объект без цеховой примерки.

Срок изготовления в «Стеклофорт» — 5–7 рабочих дней для сегментированных конструкций и до 10–12 дней, если требуется моллированное стекло или гнутый профиль. Доставка идёт модулями: угловые узлы упаковываются отдельно, стеклопакеты — в вертикальных пирамидах. Занос на этаж без грузового лифта возможен для секций до 1800 мм по длинной стороне; более крупные подают через окно с автовышки.

Монтаж эркера занимает 8–12 часов. Сначала выставляется и анкерится нижняя обвязка по всей развёртке, затем ставятся угловые стойки, выверяются по отвесу и лазеру и только потом навешиваются рамы граней. Крепление — анкерные пластины или рамные анкеры с шагом 500–700 мм, отступ от углов не менее 150 мм. Шов герметизируется послойно, ставится наружный отлив с уклоном 10° и стыками через герметик, монтируется козырёк. Финал — регулировка прижима всех створок, проверка дренажа заливкой воды и сдача по акту.

• Рез профиля под половину угла излома, фрезеровка паза соединителя;
• Обязательная контрольная сборка эркера на цеховом стенде;
• Монтаж от нижней обвязки → угловые стойки → рамы граней;
• Проверка водоотвода проливкой перед сдачей объекта.

Где ещё применяют эркерное остекление

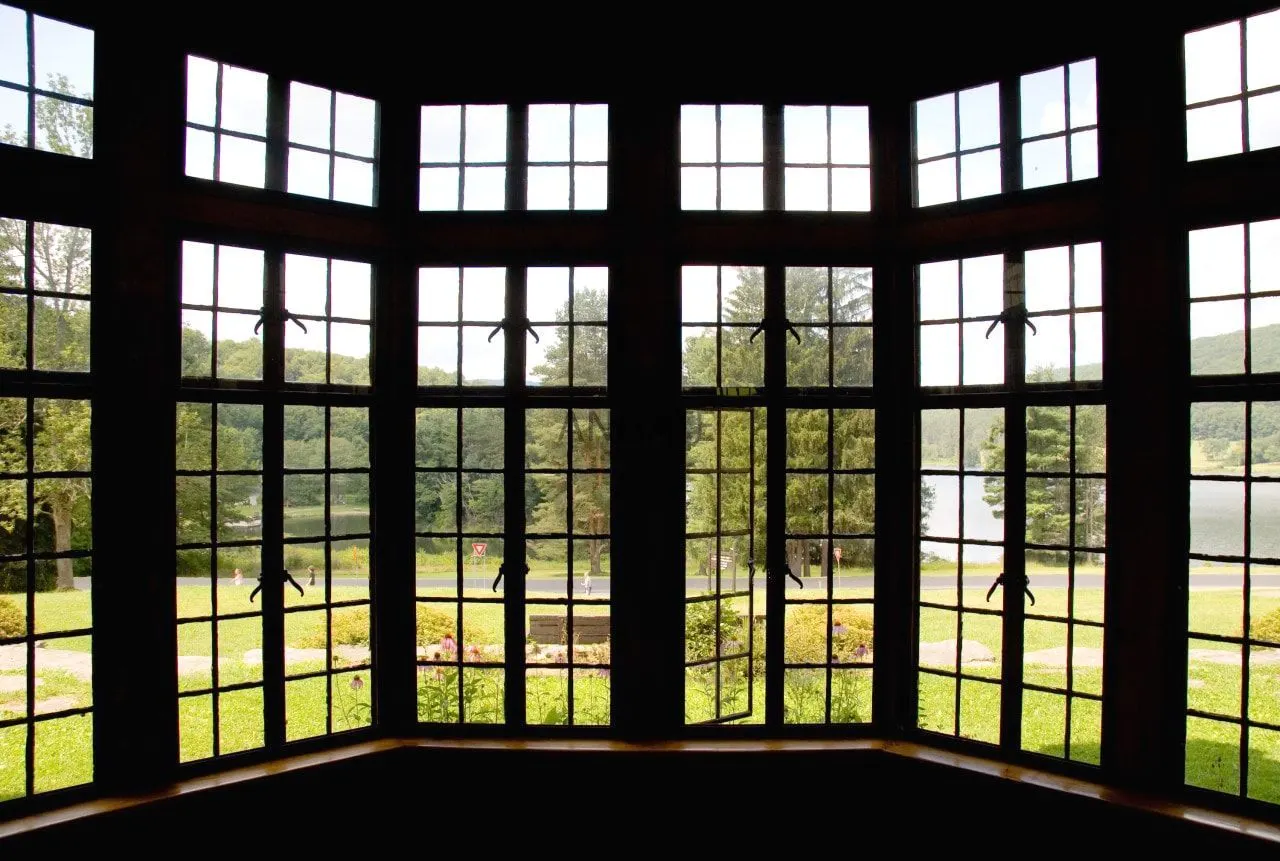

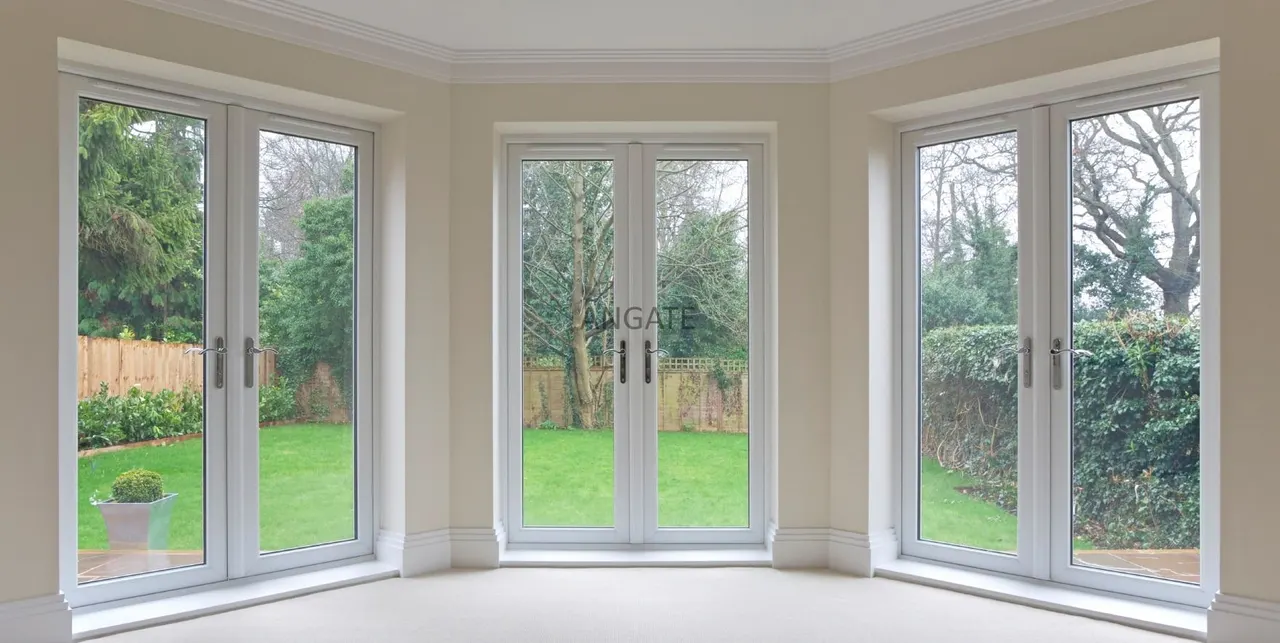

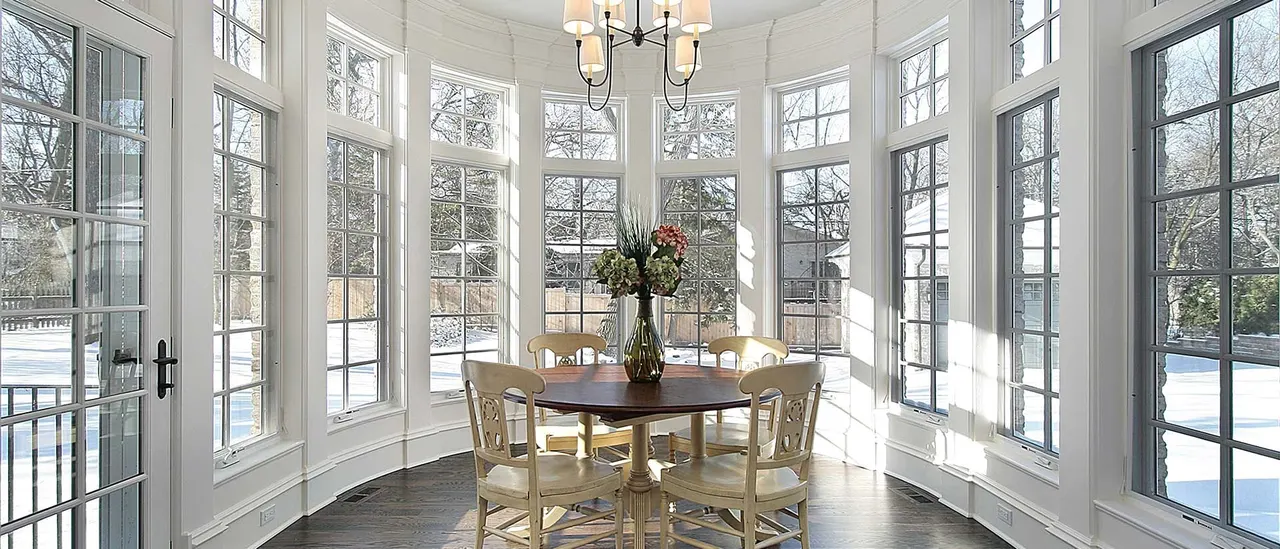

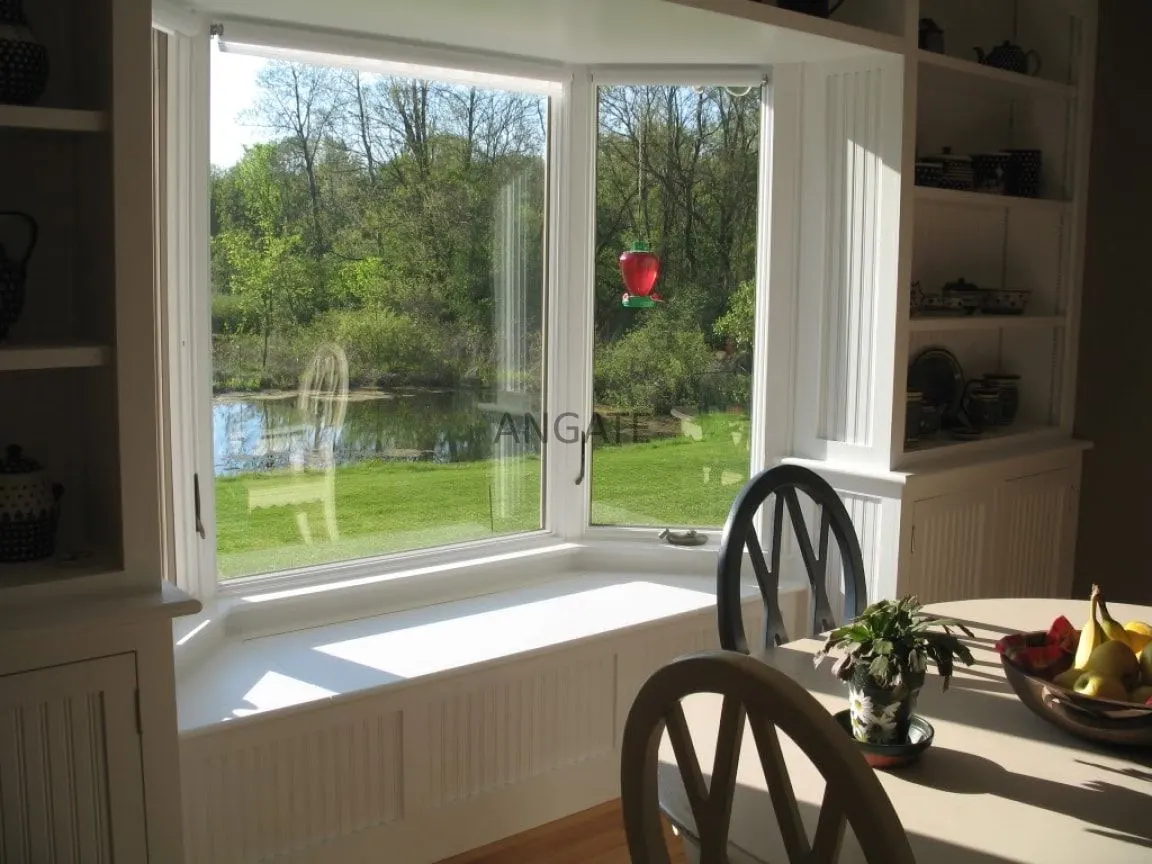

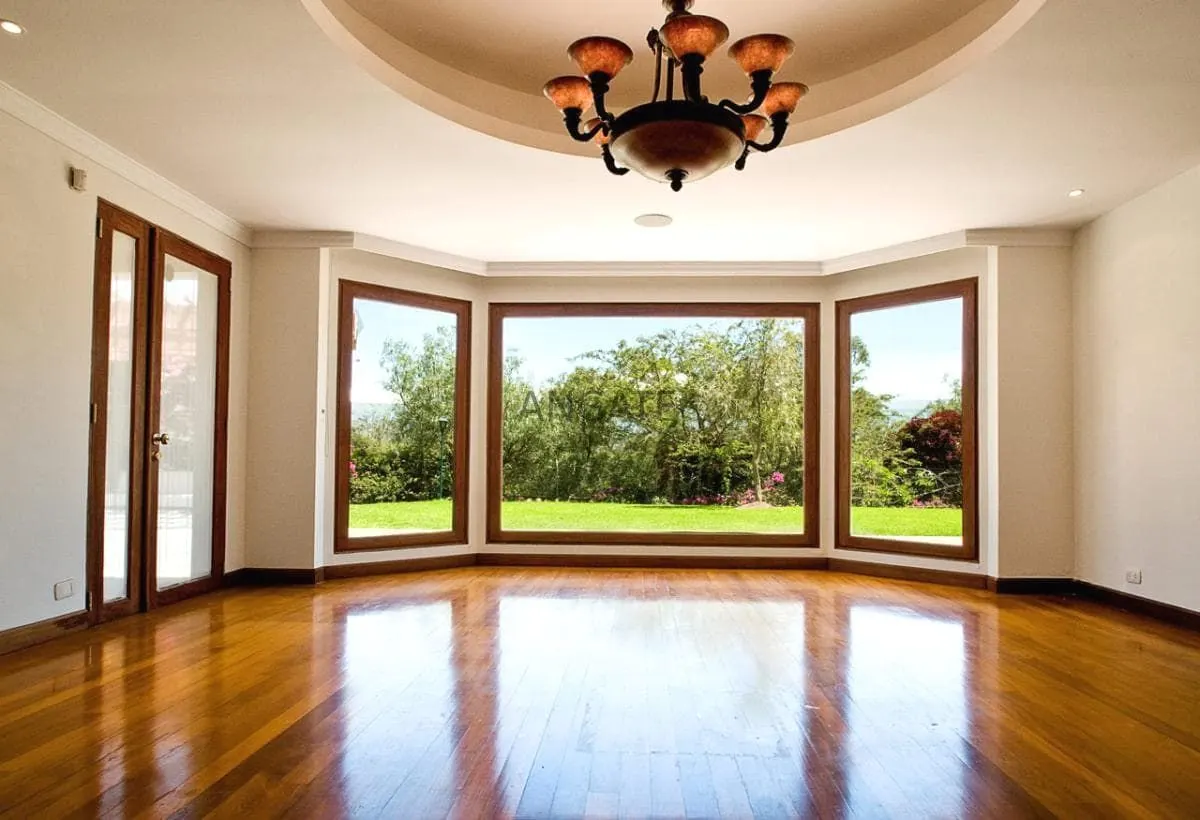

Кроме жилых балконов, эркерные схемы регулярно встречаются в загородных домах: гранёный или полукруглый эркер гостиной, зимний сад с примыканием к фасаду под углом, обеденная зона с панорамой на 180°. Там конструкции обычно делают тёплыми, на стоечно-ригельной системе с монтажной глубиной 50–100 мм, а нижний ряд иногда заменяют распашными или подъёмно-сдвижными дверями с выходом в сад. Такая связка требует расчёта: створка HS-портала массой до 300 кг не должна опираться на угловую стойку эркера.

Коммерческий сегмент — витрины магазинов и кафе на скруглённых углах зданий, входные группы в торговых центрах, эркерные фонари бизнес-центров. Здесь на первый план выходят требования по безопасности: наружное стекло только триплекс, внутреннее закалённое, стойки рассчитаны на удар мягким телом по ГОСТ Р 54175. Для летних кафе применяют безрамные системы: закалённое стекло 8–10 мм без вертикальных импостов, створки складываются гармошкой и уезжают к торцу.

Отдельная категория — эркеры над бассейнами и в банных комплексах. Там повышенная влажность 60–75%, и любая холодная угловая стойка мгновенно превращается в конденсатоотвод. Такие узлы делают только с терморазрывом, фурнитуру ставят из нержавеющей стали AISI 316, а стеклопакет комплектуют i-стеклом внутрь помещения. Наш опыт показывает, что грамотно спроектированный тёплый эркер с влагостойкой фурнитурой служит без нареканий 20 и более лет.

Уход, типовые ошибки и цена вопроса

Уход за эркером сводится к четырём процедурам. Профиль моют тёплой водой с нейтральным средством два-три раза в год — абразивы и растворители снимают порошковое покрытие до металла. Уплотнители протирают и обрабатывают силиконовой смазкой перед зимой, чтобы резина не примерзала. Дренажные каналы в нижних обвязках всех граней продувают весной и осенью: на эркере их вдвое больше, чем на прямом балконе, и забиваются они охотнее из-за завихрений воздуха. Каретки раздвижки и петли смазывают литиевой смазкой раз в 6–12 месяцев.

Ошибки заказчиков повторяются. Первая — заказ по типовому чертежу серии без выезда замерщика: фактические углы отличаются, и конструкцию приходится «дожимать». Вторая — холодный угловой соединитель в тёплом эркере: угол промерзает, и по нему течёт. Третья — распашные створки на смежных гранях: они бьются друг о друга и о стойку. Четвёртая — отлив без стыковой герметизации: на эркере отлив всегда составной, и каждый стык — потенциальная течь. Пятая — экономия на ветровом расчёте для высотного дома.

Цена эркерного остекления в «Стеклофорт» начинается от 3200 ₽ за м² в холодном алюминии и от 9500 ₽/м² в тёплом. Смету двигают вверх число изломов, радиусные секции, моллированное стекло, мультифункциональное покрытие, нестандартный RAL и двусторонняя окраска, скрытые петли и электроприводы. Мы фиксируем сумму в договоре после бесплатного замера: в неё входит конструкция, доставка, подъём, монтаж, расходники и вывоз мусора. Срок — 5–7 рабочих дней, гарантия — до 7 лет. Предварительный расчёт по фото и размерам присылаем на почту.

• Мойте профиль нейтральными средствами, без абразива и растворителей;
• Продувайте дренаж каждой грани дважды в год — на эркере он забивается быстрее;
• Не ставьте распашные створки на смежных гранях — они конфликтуют;
• Требуйте терморазрыв в угловом соединителе, а не только в раме.
