Виды систем безрамного остекления

Что объединяет все системы безрамного остекления

Термином «безрамное остекление» объединяют разные по механике конструкции, у которых есть общая черта: между стеклянными секциями нет привычной сплошной рамы с широким профилем, а держат полотно только тонкие направляющие сверху и снизу. За счёт этого создаётся эффект максимально прозрачного фасада — стекло становится главным визуальным элементом, а конструктивные детали уходят на второй план.

Разница между конкретными системами — в том, как именно открывается и убирается стекло. Одни складываются гармошкой, другие уезжают параллельно друг другу, третьи прячутся в специальный карман в стене или парапете. Выбор конкретной схемы зависит от ширины проёма, доступного места для складывания секций и того, насколько важно достигать стопроцентного открытия пространства.

«Стеклофорт» работает со всеми основными типами безрамных систем и подбирает конкретное решение под задачу клиента — от небольшой веранды загородного дома до просторной летней террасы кафе или ресторана.

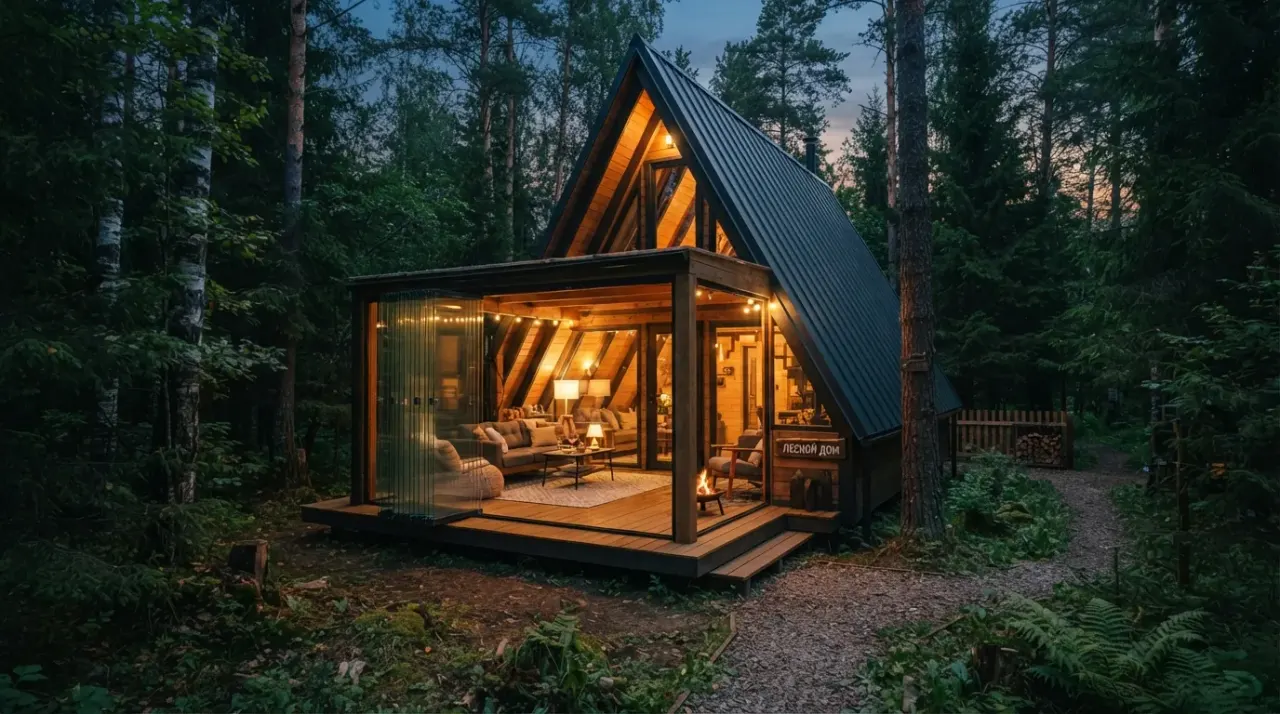

Складные системы: гармошка и книжка

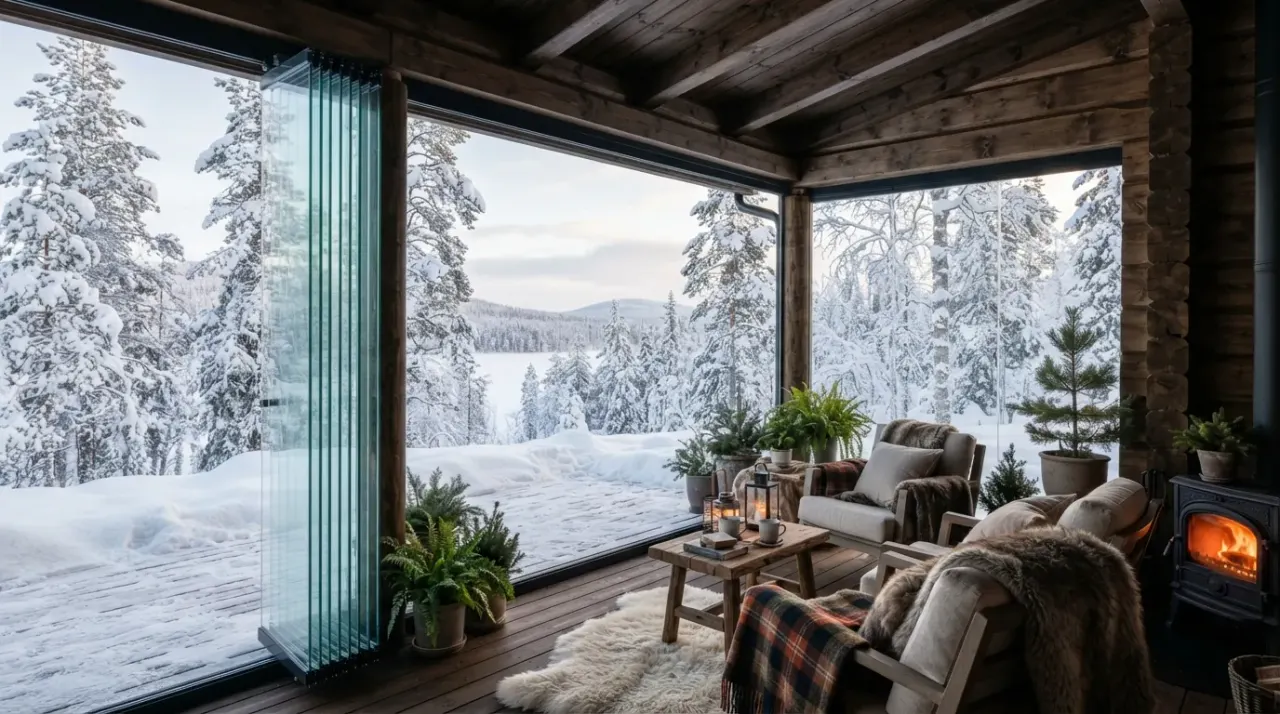

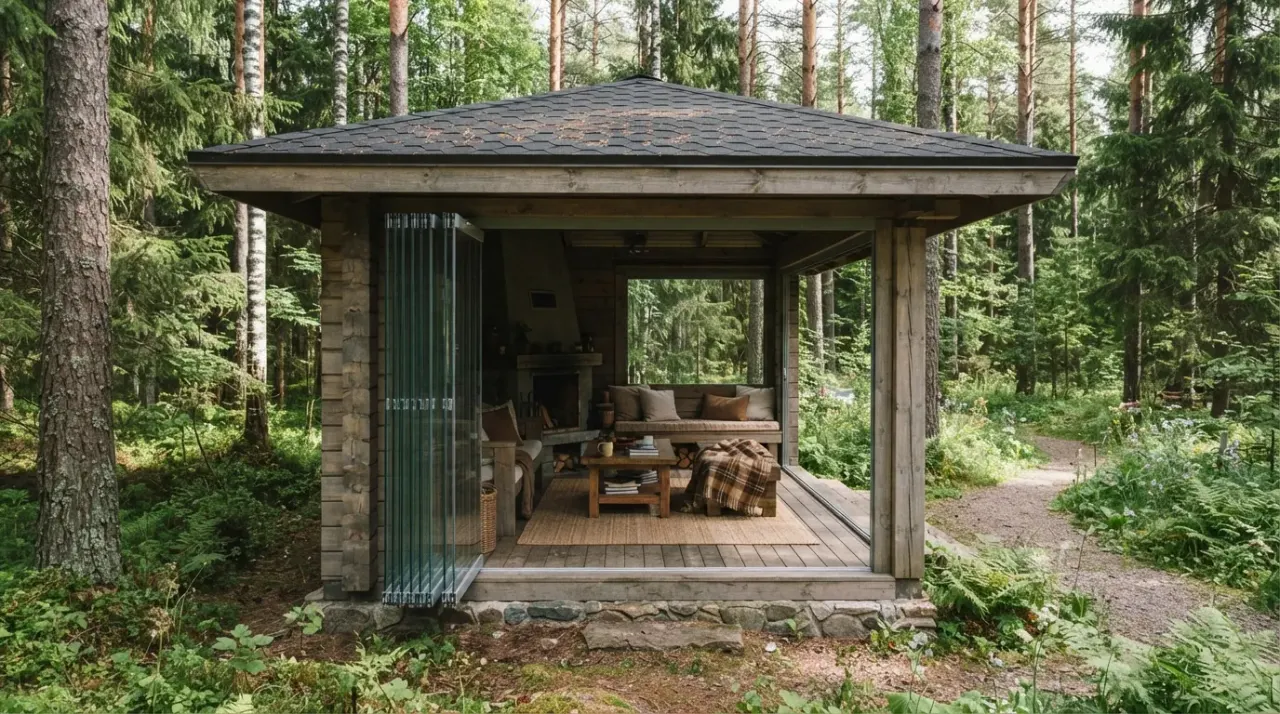

Складная схема, известная как «гармошка» или «книжка», собирает узкие секции шириной 600–900 мм последовательно друг за другом: каждая следующая секция крепится к предыдущей через поворотную петлю и при открывании складывается в компактный пакет у торца проёма. Это самая распространённая схема для безрамного остекления благодаря простоте механизма и относительно невысокой цене.

Главное преимущество гармошки — почти полное открытие проёма: в закрытом виде это сплошная стеклянная стена, в открытом — 90–95% площади свободно. Ограничение — толщина пакета сложенных секций у края: для проёма шириной 6–8 м пакет может занимать 300–500 мм, и это нужно закладывать в дизайн помещения заранее, чтобы сложенные секции не мешали проходу или расстановке мебели.

Складная система хорошо работает на прямых участках фасада и с определёнными оговорками — на углах, где предусмотрена поворотная секция в месте стыка. Для сложной геометрии проёма с несколькими поворотами гармошка проектируется индивидуально, с точным расчётом угла каждого звена.

Параллельно-раздвижные и кассетные системы

Параллельно-раздвижная схема убирает секции вбок по двум-трём параллельным направляющим, подобно шкафу-купе: створки не складываются гармошкой, а просто едут одна за другой и в открытом положении накладываются друг на друга у одного края. Такая схема надёжнее в эксплуатации и реже требует сервисной регулировки, но не даёт стопроцентного открытия — крайняя секция всегда частично перекрывает проём.

Кассетная система — самая продвинутая и самая дорогая: открытые секции не остаются на виду у торца проёма, а полностью уезжают в специальный карман, встроенный в стену или парапет. Это даёт идеальный эстетический результат — в открытом положении проём выглядит абсолютно пустым, без единого намёка на конструкцию остекления, — но требует запланировать нишу под карман ещё на этапе проектирования здания или пристройки.

Кассетные системы чаще применяют в новом строительстве или капитальной реконструкции, где нишу для кармана можно заложить заранее. Для существующих построек без такой ниши кассетная схема обычно нереализуема без серьёзной перестройки стены, и в этом случае разумнее выбрать складную или параллельно-раздвижную систему.

• Гармошка — максимум открытия, пакет секций виден у торца;
• Параллельно-раздвижная — надёжнее, но без полного открытия;
• Кассетная — идеальная эстетика, требует ниши в стене;
• Выбор зависит от ширины проёма и доступного места для секций.

Классификация по назначению объекта

Для балконов и лоджий чаще применяют облегчённые складные или раздвижные системы на минимальной монтажной глубине — важно не перегружать парапет и уместиться в ограниченной глубине помещения. Для веранд и террас частных домов доступно больше вариантов, включая полноразмерные кассетные системы, поскольку здесь нет тех же ограничений по весу и глубине.

Для летних площадок кафе и ресторанов приоритет — быстрая трансформация пространства и устойчивость механизма к интенсивной ежедневной эксплуатации: здесь чаще выбирают усиленные складные системы с роликами промышленного класса. Для беседок и павильонов на дачных участках, наоборот, важнее цена и простота обслуживания — здесь уместны более простые и доступные схемы.

Витринное остекление торговых помещений — отдельная категория: здесь безрамные системы применяют не столько для полного открытия пространства, сколько для максимальной прозрачности фасада в закрытом состоянии, поэтому механизм открывания часто используется лишь эпизодически, для проветривания или сезонной трансформации формата торговли.

Тёплые и холодные безрамные системы

Классическая безрамная система — холодная: одинарное закалённое стекло без термовставки и полноценного контура уплотнения. Она отлично защищает от ветра, дождя и пыли, но не удерживает тепло — это решение для сезонной эксплуатации помещения, будь то веранда, терраса или летняя площадка кафе.

Тёплые безрамные системы — более редкий и дорогой вариант: между секциями предусматривают многоконтурное уплотнение, а иногда используют стеклопакет вместо монолитного стекла. Полностью безрамный тёплый контур сложен технически, потому что сама идея безрамного остекления — минимизация профиля — конфликтует с требованиями к термоизоляции, которая обычно достигается за счёт увеличения сечения профиля и числа контуров уплотнения.

На практике для круглогодичной эксплуатации чаще применяют комбинированный подход: часть проёма делают на полноценном тёплом профиле со стеклопакетом, а безрамные секции оставляют там, где важнее вид, чем теплоизоляция. Такой компромисс работает лучше, чем попытка сделать полностью безрамную систему тёплой любой ценой.

Материалы направляющих и качество механизма

Направляющие для безрамных систем изготавливают из алюминия — он лёгкий, не ржавеет и хорошо поддаётся порошковой окраске в любой цвет по каталогу RAL. Сечение и толщина стенки направляющей подбираются под нагрузку: чем шире и тяжелее стеклянные секции, тем массивнее должен быть профиль, чтобы не деформироваться под весом.

Роликовые каретки — самый важный узел с точки зрения долговечности системы. Бюджетные ролики на пластиковых подшипниках служат 5 000–10 000 циклов открывания, качественные — на металлических подшипниках промышленного класса — от 20 000 циклов и выше. Для системы, которую открывают несколько раз в день, эта разница определяет, прослужит механизм пять лет или пятнадцать без капитального ремонта.

Уплотнители между секциями делают из силикона или резины на основе EPDM — они гасят вибрацию стекла о стекло, снижают шум при движении и продлевают срок службы кромки стекла. Дешёвые технические резиновые уплотнители быстро дубеют на морозе и теряют эластичность за два-три сезона, тогда как качественный EPDM служит 15–20 лет.

Стекло для безрамных систем

Закалённое стекло толщиной 6–10 мм — обязательный минимум для любой безрамной системы: обычное листовое стекло здесь не применяется, потому что при разрушении оно даёт острые опасные осколки, а конструкция без рамы не имеет дополнительной защиты по контуру. Толщину подбирают исходя из площади секции и ветровой нагрузки конкретного региона.

Триплекс применяют там, где важна дополнительная защита — общественные пространства с высокой проходимостью, зоны с детьми, проёмы у проезжей части. Склеенные плёнкой PVB стёкла остаются в раме единым листом даже при разрушении, что снижает риск травмы в людном месте.

Фактурное, матовое и тонированное стекло используют там, где нужна приватность или защита от избыточного солнца — как в отдельных секциях, так и по всему проёму. Комбинация разных типов заполнения в одной системе — обычная практика: прозрачное стекло на видовой стороне, матовое там, где нужно закрыться от соседей или прохожих.

Типичные ошибки при выборе системы

Самая частая ошибка — заказ складной гармошки для широкого проёма без учёта того, куда денется пакет сложенных секций: клиент видит красивую картинку полностью открытого фасада, но не рассчитывает, что у торца останется выступающий блок шириной до полуметра, который может мешать проходу или расстановке мебели.

Вторая ошибка — выбор кассетной системы без предварительной проверки, есть ли в стене место под карман: это решение нужно закладывать на этапе проектирования здания или капитальной реконструкции, а не как апгрейд уже готового проёма. Третья ошибка — экономия на роликовом механизме там, где система будет использоваться интенсивно: разница в цене между бюджетными и промышленными роликами кажется существенной на этапе покупки, но полностью нивелируется через два-три года ремонта или замены изношенного механизма.

Четвёртая ошибка — попытка сделать полностью безрамную тёплую систему без понимания технических ограничений: заказчик рассчитывает на полноценную зимнюю эксплуатацию, а получает конструкцию, которая по факту работает только в тёплый сезон. Мы всегда честно обсуждаем эти ограничения на этапе консультации, чтобы результат соответствовал ожиданиям.

Как выбрать систему под конкретную задачу

Первый вопрос при выборе — ширина проёма и наличие места для складывания или увода секций: для узких проёмов подходит практически любая схема, для широких (от 6–8 м) важно заранее продумать, куда денутся открытые секции. Второй вопрос — приоритет между стопроцентным открытием и бюджетом: кассетная система даёт лучший визуальный результат, но стоит заметно дороже складной.

Третий вопрос — сезонность использования: для летнего варианта достаточно холодной системы, для круглогодичного — нужен комбинированный подход с тёплыми секциями. Четвёртый — интенсивность эксплуатации: для объектов с частым открыванием по многу раз в день (кафе, рестораны, активно используемые веранды) стоит сразу закладывать бюджет на ролики промышленного класса, а не бюджетный вариант, который придётся менять через два-три года.

Мы всегда обсуждаем эти вопросы на бесплатной консультации и предлагаем конкретную схему, а не типовое решение «по умолчанию» — правильный выбор системы на старте экономит и деньги, и нервы на будущий ремонт или переделку. При необходимости готовим два-три альтернативных варианта комплектации с разной ценой, чтобы можно было сравнить их между собой перед принятием окончательного решения.

Дизайн и цвет профиля

Хотя безрамная система по определению минимизирует видимый металл, направляющие всё равно остаются заметны сверху и снизу проёма, а их цвет влияет на общее восприятие конструкции. Матовый чёрный и антрацит — самые популярные варианты: тёмный профиль визуально растворяется на фоне стекла и не отвлекает внимание, тогда как светлый профиль на контрастном фасаде подчёркивает геометрию проёма.

Для коммерческих объектов иногда используют цветной профиль под фирменный стиль заведения, а для приватных домов — оттенок, повторяющий цвет оконных рам основного здания, чтобы безрамная веранда или терраса не выглядела чужеродной пристройкой. Порошковая окраска по каталогу RAL держит цвет 15–20 лет без выгорания даже на солнечной стороне.

Дополнительно на верхнюю направляющую нередко монтируют скрытую подсветку или крепление для точечных светильников — это решает вопрос вечернего освещения без отдельных опор, которые визуально утяжелили бы конструкцию.

Монтаж и уход

Монтаж любой безрамной системы начинается с замера, на котором инженер определяет подходящую схему, тип профиля и толщину стекла. Изготовление занимает 5–7 рабочих дней: раскрой и закалка стекла, сборка направляющих, комплектация роликовыми каретками. Монтаж типового проёма шириной до 6 м занимает один рабочий день.

Уход за безрамной системой сводится к регулярной очистке направляющих от пыли и песка, силиконовой смазке роликов раз в сезон и проверке уплотнителей перед зимой. Стекло моют обычным средством для окон без абразивов, а профиль — тёплой водой с нейтральным моющим средством.

Гарантия на конструкцию и монтажные работы — до 7 лет по договору. Раз в два-три года рекомендуем полную профилактику механизма: ревизию направляющих, регулировку прижима секций и замену изношенных уплотнителей — это дешевле, чем ремонт после серьёзного износа.

• Замер, с подбором подходящей схемы под задачу;
• Изготовление — 5–7 рабочих дней на собственном производстве;
• Монтаж проёма до 6 м — один рабочий день;
• Гарантия — до 7 лет на конструкцию и монтажные работы.

Из чего складывается цена

Базовая цена безрамного остекления в «Стеклофорт» — от 3700 ₽ за м², включая складную систему, закалённое стекло 6–8 мм и монтаж. Параллельно-раздвижная схема обычно обходится в ту же цену или чуть дешевле, а кассетная система с уходом секций в карман — дороже на 25–40% из-за сложности узла и дополнительных работ по устройству ниши.

На стоимость влияют тип механизма, толщина и вид стекла (триплекс дороже монолитного на 25–35%), число секций, ширина проёма и качество роликовых кареток — промышленные ролики с большим ресурсом стоят дороже бюджетных, но окупаются меньшим числом обращений по сервису за годы эксплуатации.

Мы фиксируем итоговую сумму в договоре после замера и не пересматриваем её в процессе работ. Предварительный расчёт по вашему проёму можно получить дистанционно — напишите на info@steklofort.ru, и инженер подготовит смету с вариантами под разный бюджет и сценарий использования. Для нескольких однотипных объектов — например, серии террас в одном загородном посёлке или сети кафе — расчёт делаем сразу на весь объём, что снижает цену за метр за счёт единой логистики закупки и монтажа.
