Системы безрамного остекления

Что такое безрамное остекление

Безрамным называют остекление, в котором нет вертикальных стоек между створками: стекло к стеклу подходит впритык, а держат всю конструкцию только верхний алюминиевый рельс и нижняя направляющая. Створки шириной 600–900 мм и толщиной 8, 10 или 12 мм подвешены на роликовых кареточных механизмах и при открывании складываются гармошкой у бокового откоса, освобождая проём почти на 100%. Никакого металла в поле зрения — только стекло и небо, поэтому систему и называют «безрамной», хотя формально рама всё же есть, просто сверху и снизу, а не по бокам.

Идея родилась из скандинавских и итальянских решений для террас: сначала это были простые раздвижные системы для летних веранд, затем инженеры добавили уплотнители по кромке стекла и научили конструкцию держать ветровую нагрузку. Сегодня безрамное остекление — это отдельный класс изделий с собственными профильными системами, а не просто «стекло без рамы». В «Стеклофорт» такие конструкции собирают на собственном производстве в Москве под конкретный проём: рельсы, ролики и стекло рассчитываются под ширину и высоту вашей веранды.

Отличие от классического холодного алюминиевого остекления в характере проёма: там всегда есть видимые вертикальные импосты шириной 45–70 мм, здесь — только тонкая кромка стекла 8–12 мм между створками. Разница особенно заметна на панорамных верандах шириной от 4 м: безрамная система не разбивает вид на участок или лес вертикальными линиями, а чистое стекло пропускает на 10–15% больше света, чем секция с профильным импостом той же площади.

Конструкция и механизм складывания

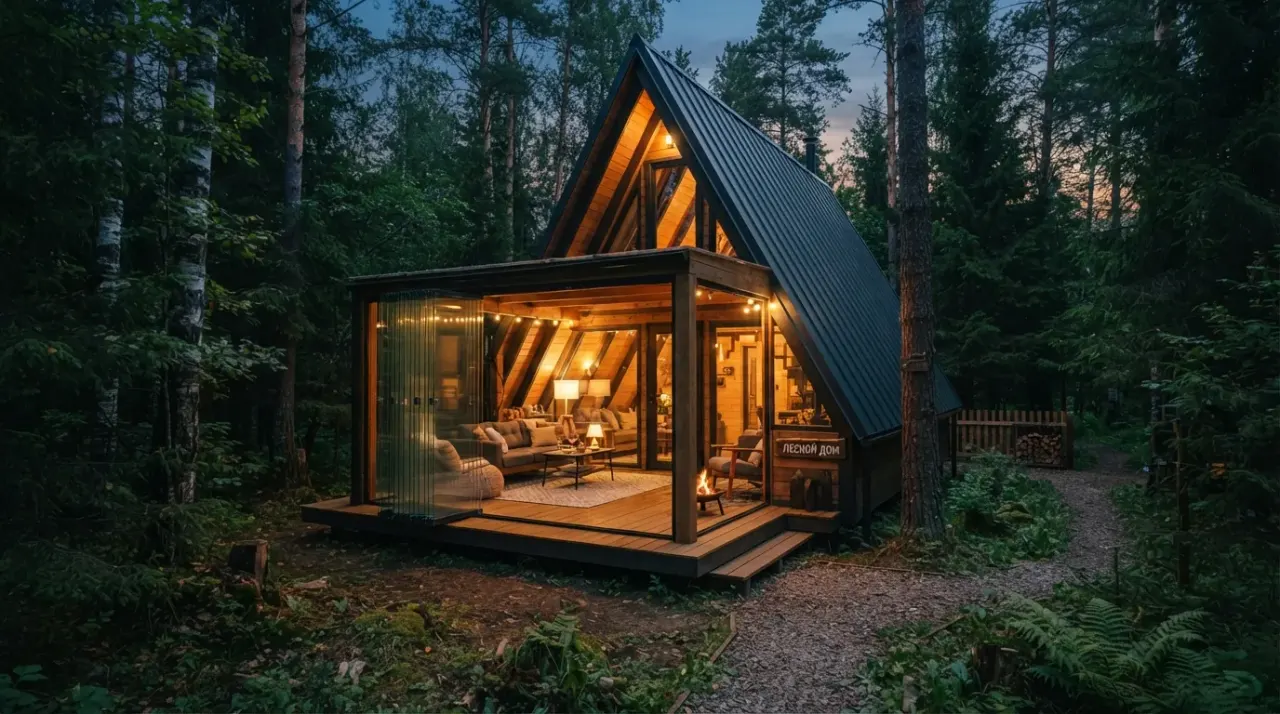

Верхний рельс — несущий узел всей системы: алюминиевый профиль сечением 40×60–50×80 мм крепится к балке или потолочному перекрытию веранды анкерами с шагом 400–500 мм и держит вес всех створок, подвешенных на роликовых каретках. Ролики делают из капролона или полиамида с шарикоподшипником — они не скрипят и выдерживают 15–25 кг на створку. Нижняя направляющая почти не несёт веса, а лишь фиксирует нижнюю кромку стекла от раскачивания на ветру; на неё же в некоторых моделях крепят щёточный уплотнитель от продувания понизу.

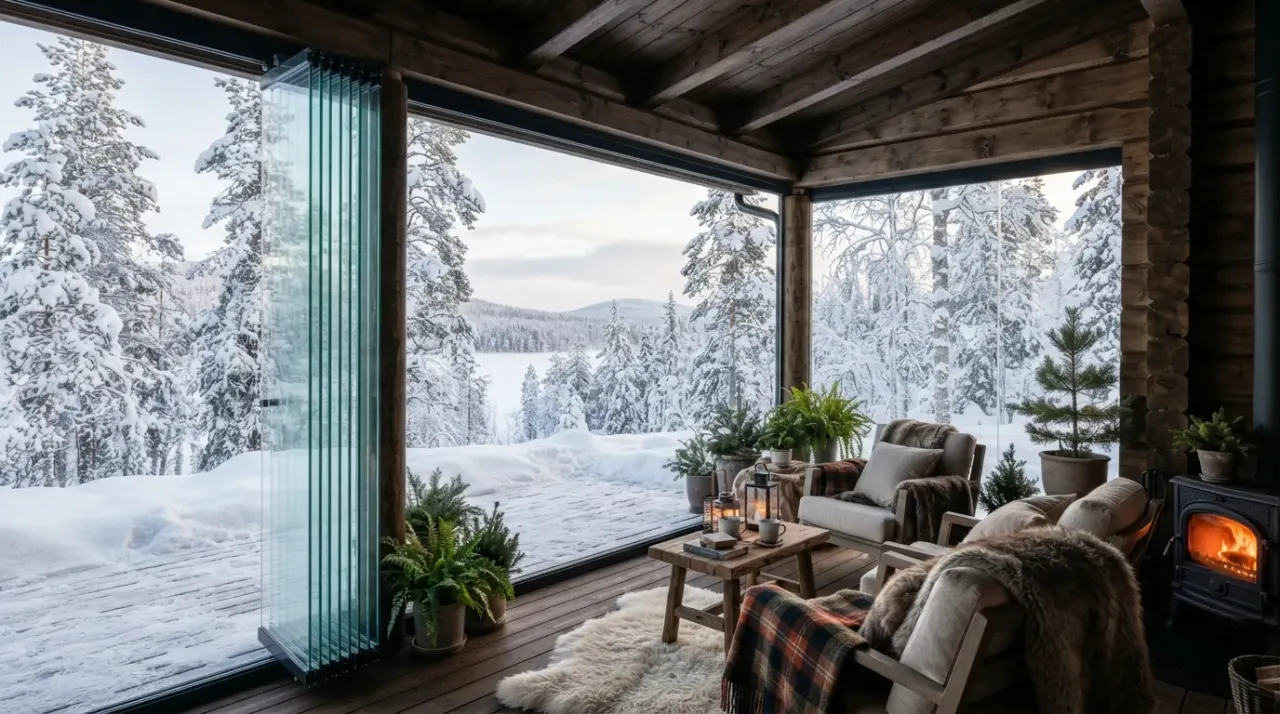

Каждая створка при открывании поворачивается на 90° вокруг вертикальной оси и складывается «гармошкой» к торцевой стойке, где весь пакет стёкол паркуется в компактную стопку шириной 250–350 мм. Между створками ставят Н-образный резиновый профиль или щёточное уплотнение — они гасят вибрацию стекла о стекло и немного снижают продувание по вертикальным стыкам, хотя герметичности холодного алюминиевого профиля безрамная система не даёт в принципе.

Толщину стекла подбирают по ширине проёма и ветровому району: створка шириной до 700 мм и высотой до 2,2 м обычно берётся 8 мм закалённого стекла, при ширине 800–900 мм и высоте свыше 2,4 м — 10 мм, а для открытых площадок в ветреных зонах и террас на верхних этажах — 12 мм или триплекс 6.6.2. Экономить на толщине нельзя: тонкое стекло на широкой створке «играет» на ветру и раньше выходит из строя по кромке.

• Верхний рельс 40×60–50×80 мм — несущий, крепится к балке с шагом 400–500 мм;
• Ролики капролон/полиамид с подшипником — ресурс 15–20 лет при бытовой нагрузке;
• Толщина стекла: 8 мм — до 700 мм ширины, 10 мм — до 900 мм, 12 мм или триплекс — открытые площадки;
• Складывание — гармошкой к торцевой стойке, парковка пакета 250–350 мм.

Виды безрамных систем

Складная (гармошка) — самая распространённая схема для веранд и террас загородного дома: створки шириной 600–800 мм последовательно складываются к одному или обоим торцам проёма. Такая система хорошо работает при ширине проёма 3–8 м и не требует высокого потолка — достаточно 50–60 мм над верхней кромкой стекла для рельса.

Раздвижная параллельная схема применяется реже — створки просто едут вбок по двум-трём рельсам, как купе, без складывания. Она проще механически и дешевле в производстве, но не открывает проём полностью: часть створок всегда остаётся сложенной в пакет друг за другом сбоку, закрывая до 30% ширины.

Комбинированные системы сочетают безрамные складные секции с одной глухой или распашной дверью с уплотнением — так решают вопрос прохода в холодное время года, когда открывать всю гармошку избыточно. Для беседок и летних кафе часто заказывают угловые безрамные системы без центральной стойки в углу: створки двух примыкающих сторон складываются каждая в свой угол, а внешний угол проёма остаётся полностью прозрачным.

• Складная гармошка — веранды и террасы шириной 3–8 м, полное раскрытие проёма;
• Параллельная раздвижная — проще и дешевле, раскрывает проём частично;
• Комбинированная — гармошка плюс уплотнённая дверь для межсезонья;
• Угловая безрамная — без стойки во внешнем углу веранды или беседки.

Где применяют безрамное остекление

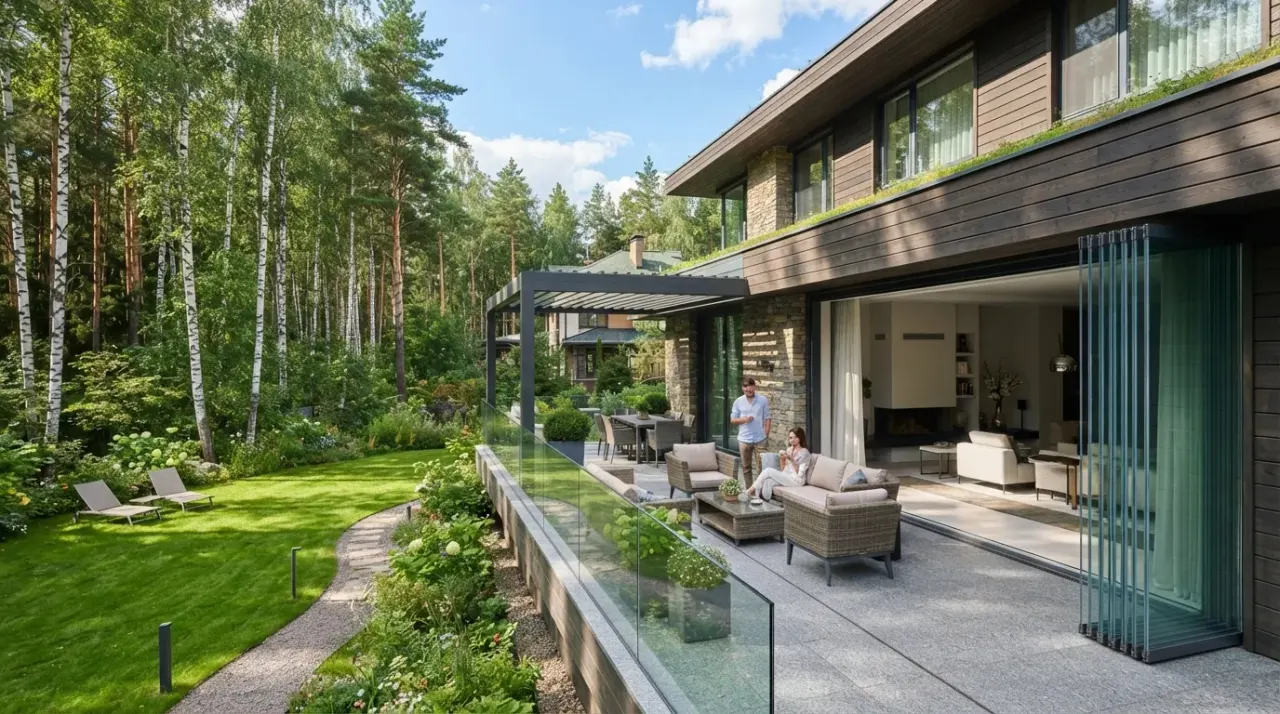

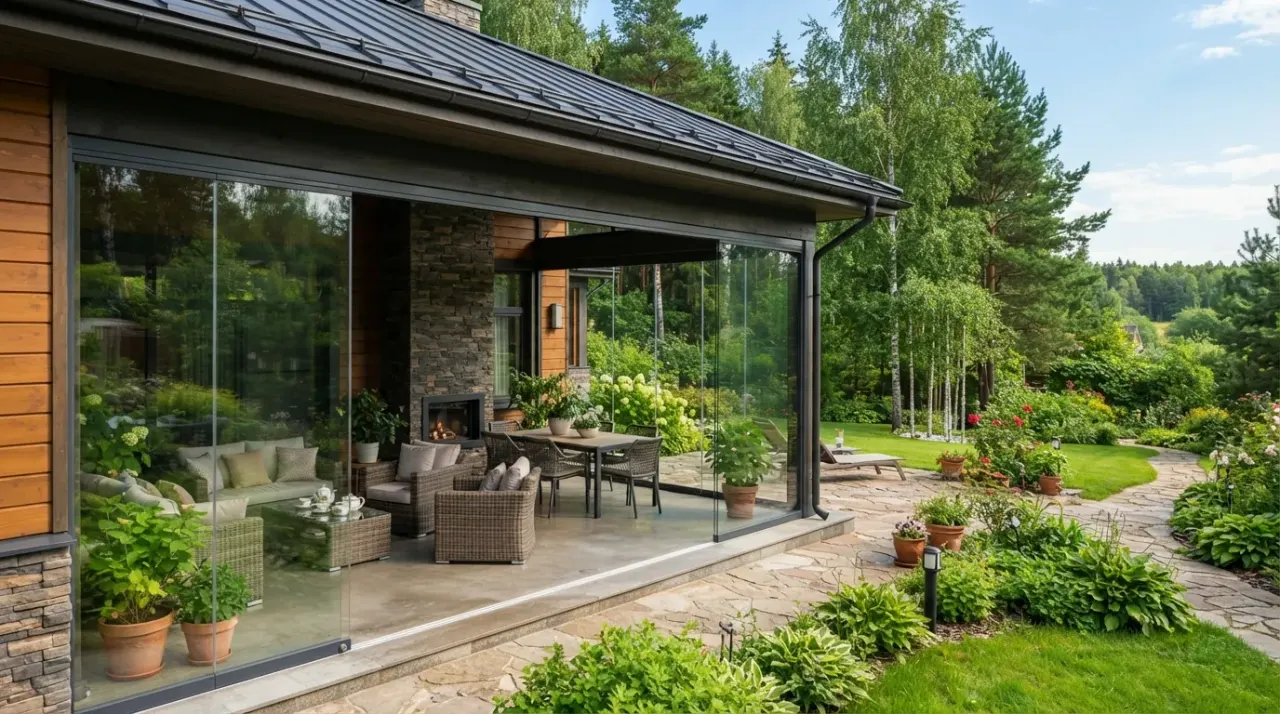

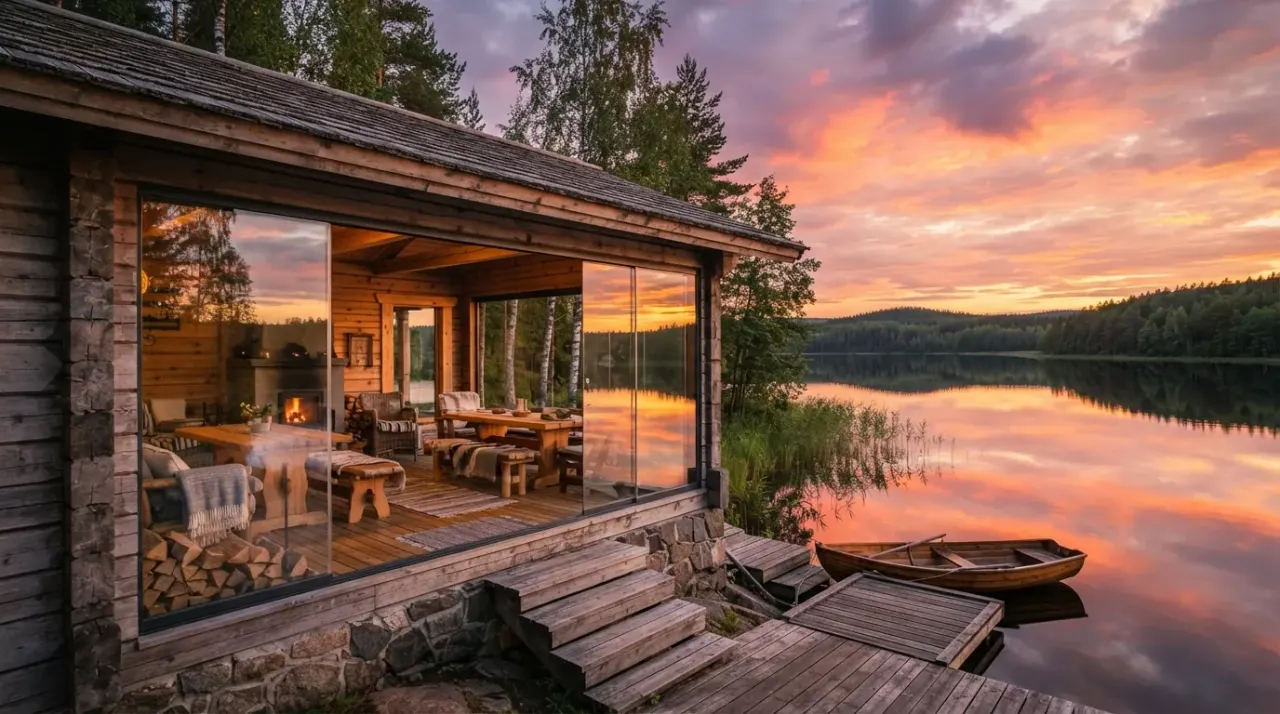

Главный сценарий — летние веранды и террасы частных домов: система закрывает проём от дождя, пыли и ветра, но сохраняет ощущение открытого пространства и полный обзор на участок. Летом гармошку складывают за минуту и веранда становится открытой площадкой, зимой (если добавлено уплотнение по периметру) — временным тамбуром, который снижает продувание, хотя и не заменяет тёплое остекление.

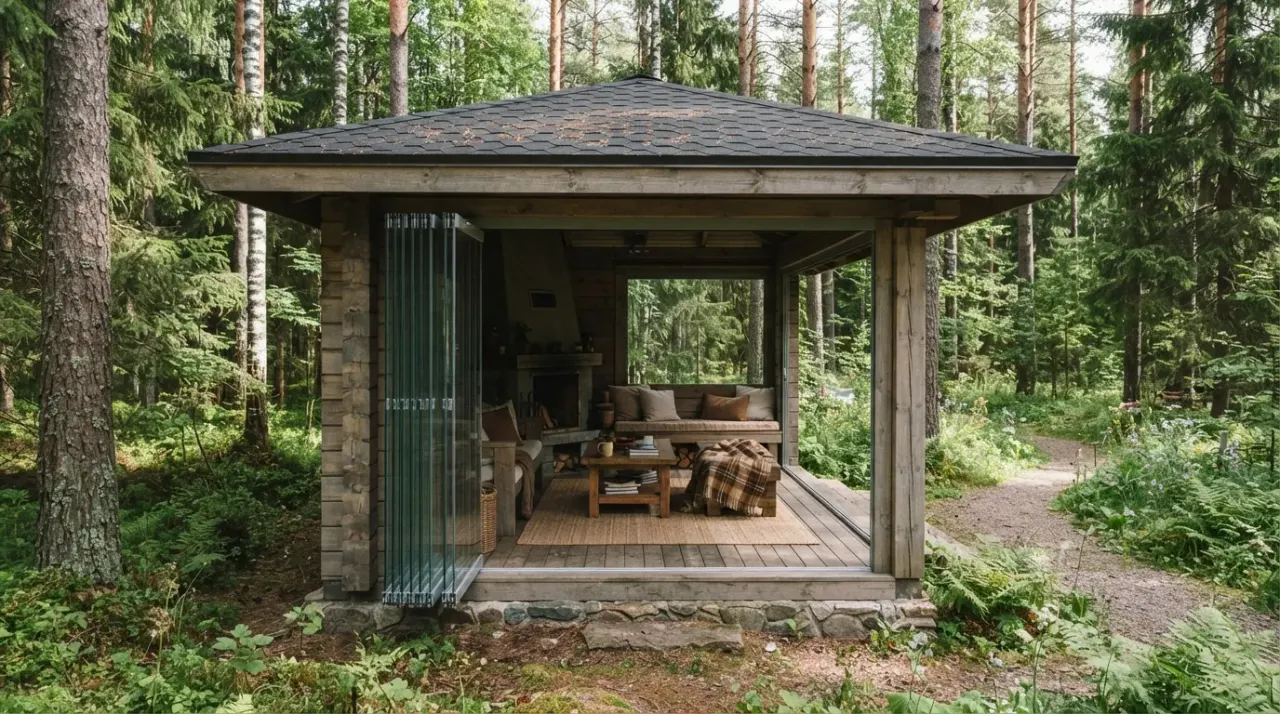

Беседки и летние кухни — второй по частоте запрос. Здесь безрамное остекление часто комбинируют с москитными сетками на отдельном рельсе и с раздвижной барной стойкой в проёме кухни. Коммерческий сектор — летние веранды кафе и ресторанов — тоже активно берёт эту схему: она позволяет открыть зал полностью в тёплый сезон и закрыть от ветра в межсезонье без демонтажа конструкции.

Реже безрамное остекление ставят на балконах и лоджиях верхних этажей — там система защищает от осадков и частично от ветра, но по теплу и звукоизоляции ощутимо уступает алюминиевому остеклению с профилем и стеклопакетом. Мы всегда предупреждаем клиентов: безрамная система — это остекление «от осадков и пыли», а не полноценная теплая ограждающая конструкция.

Плюсы и объективные ограничения

Главное преимущество — визуальная лёгкость. Отсутствие вертикальных стоек даёт панораму без разрывов, а полное складывание створок превращает застеклённую веранду в открытую террасу за секунды. Второе достоинство — компактность в открытом виде: пакет сложенных стёкол занимает 250–350 мм у торца, тогда как раздвижные секции классических систем «съедают» вдвое больше места.

Ограничения тоже стоит проговаривать честно ещё на этапе консультации. Теплоизоляция у безрамных систем минимальная: даже с уплотнением между створками воздухопроницаемость выше, чем у тёплого алюминиевого профиля с термовставкой, — это остекление не годится для отапливаемого круглогодичного помещения. Звукоизоляция тоже скромная — стык между стёклами пропускает больше шума, чем сплошной стеклопакет. И третье — ветровая нагрузка: паспортные ограничения по максимальной высоте и ширине створки у каждого производителя свои, превышать их нельзя, иначе стекло может выпасть из роликовой каретки при сильном порыве.

Дополнительно нужно учитывать снеговую нагрузку на верхний рельс, если веранда открытая: в отличие от капитальной стены, безрамная система не рассчитана как несущий элемент кровли, и крепление рельса к балке — критичный узел, который проверяет инженер на замере. Ещё один нюанс — конденсат: в межсезонье на холодном стекле безрамной системы он выпадает так же охотно, как на любом однослойном остеклении, поэтому веранду стоит проветривать даже в закрытом виде, а не рассчитывать на герметичность уровня стеклопакета.

• Плюс: панорама без вертикальных стоек, обзор почти 180°;
• Плюс: полное складывание за 30–60 секунд, компактная парковка;
• Минус: слабая теплоизоляция, не подходит для отапливаемых помещений;
• Минус: звукоизоляция ниже, чем у стеклопакета;
• Ограничение: паспортные пределы по ширине и высоте створки под ветровую нагрузку.

Фурнитура, ролики и уход

Ресурс безрамной системы определяет не стекло, а фурнитура. Роликовая каретка — самый нагруженный узел: подшипник из нержавеющей стали в защищённом от пыли корпусе служит 15–20 лет при регулярной эксплуатации, дешёвый пластиковый подшипник без защиты — 3–5 лет, после чего появляется характерный скрип и створка начинает заедать. При замере мы всегда уточняем у клиента интенсивность использования — для летнего кафе, где гармошку открывают и закрывают по несколько раз в день, ставится усиленная фурнитура.

Верхний рельс нужно раз в сезон очищать от пыли и листьев щёткой или пылесосом с узкой насадкой: скопившийся мусор — основная причина заедания роликов. Смазывать сам ролик маслом не нужно (это притягивает пыль), а вот направляющую внутри рельса раз в год обрабатывают силиконовым спреем. Замковый механизм торцевой стойки и ручки смазывают литиевой смазкой перед зимним сезоном.

Стекло моют обычным средством для окон, избегая абразивов, которые матируют полированную кромку. Уплотнители между створками проверяют на разрывы весной — испорченный уплотнитель усиливает продувание и стук стекла о стекло при ветре, а меняется он за считаные минуты на объекте.

Замер, изготовление и монтаж: этапы работ

Работа начинается с выезда инженера «Стеклофорт»: он замеряет проём по ширине и высоте в нескольких точках, проверяет несущую способность балки под верхний рельс, определяет число и ширину створок и уточняет сторону парковки складывающегося пакета. Отдельно проверяют, нет ли перепада уровня пола — он критичен для нижней направляющей.

После согласования проекта и цвета профиля (обычно RAL 9005, RAL 7016 или анодированное серебро) конструкция уходит в производство: раскрой и закалка стекла, полировка кромки, сборка рельсов и роликовых кареток, контрольная сборка секции в цехе. Типовой срок изготовления — 5–7 рабочих дней; широкие панорамные проёмы от 6 м делают дольше.

Монтаж веранды шириной до 6 м занимает один рабочий день: сначала крепят верхний рельс и нижнюю направляющую, затем навешивают створки, регулируют ролики и уплотнение, проверяют плавность хода по всей ширине. Работы сдаются по акту, гарантия на конструкцию — по договору «Стеклофорт», до 7 лет на профиль и фурнитуру.

• Замер, инженер выезжает в течение 1–2 дней после заявки на info@steklofort.ru;
• Изготовление — 5–7 рабочих дней;
• Монтаж — 1 рабочий день для веранды до 6 м;
• Гарантия — до 7 лет на профиль, ролики и фурнитуру.

Типичные ошибки при заказе

Первая ошибка — заказывать безрамное остекление как замену тёплому фасаду для круглогодичной жилой комнаты. Даже качественная система с уплотнением между створками не даёт сопротивления теплопередаче, сопоставимого со стеклопакетом, и зимой такое помещение всё равно промерзает. Вторая — экономия на толщине стекла ради цены: тонкая створка на широком проёме «гуляет» на ветру, а через сезон-два появляются сколы по кромке в местах контакта роликов.

Третья ошибка — игнорировать несущую способность балки, к которой крепится верхний рельс. Деревянная балка веранды, рассчитанная только на кровельную нагрузку, не всегда выдерживает дополнительный вес стеклянного пакета без усиления — это нужно проверять на замере, а не постфактум. Четвёртая — ставить бюджетную фурнитуру для объекта с интенсивной эксплуатацией: летнее кафе, где гармошку открывают десятки раз в день, требует роликов с металлическим подшипником, а не пластиковых аналогов.

И пятая, эстетическая: заказывать безрамную систему без предварительного расчёта количества и ширины створок под конкретный проём — типовая ширина секции 700–800 мм не всегда ложится в проём без остатка, и часть клиентов потом недовольны неровным шагом стыков. На замере мы всегда согласовываем раскладку до производства.

• Не заказывайте безрамное остекление вместо тёплого фасада для жилой комнаты;
• Не экономьте на толщине стекла при ширине створки свыше 700 мм;
• Проверяйте несущую способность балки под верхний рельс;
• Для интенсивной эксплуатации — усиленная роликовая фурнитура.

Из чего складывается цена

Базовая цена безрамного остекления в «Стеклофорт» — от 3200 ₽ за м², куда входит закалённое стекло 8 мм, стандартный алюминиевый рельс, ролики и монтаж. Итоговую стоимость двигают четыре фактора: ширина проёма и число створок (чем больше метров, тем ниже цена за метр — фиксированные затраты на выезд и наладку распределяются на большую площадь), толщина стекла (10 мм добавляет 15–20% к смете, 12 мм или триплекс — 30–40%), тип фурнитуры (усиленные ролики с металлическим подшипником дороже стандартных на 20–25%) и сложность проёма — угловые и криволинейные веранды требуют индивидуального расчёта и стоят дороже линейных.

Дополнительно на цену влияет высота проёма: створки выше 2,4 м требуют более толстого стекла и усиленного верхнего рельса. Уплотнение между створками, доводчик на торцевой двери и цветное анодирование профиля — тоже отдельные позиции сметы, которые обсуждаются на замере.

Мы фиксируем итоговую сумму в договоре после выезда инженера и не пересматриваем её по факту монтажа. Смета включает конструкцию, доставку, монтаж и расходные материалы — без доплат на объекте. Расчёт по вашим размерам можно получить дистанционно — пришлите фото и приблизительные размеры проёма на info@steklofort.ru, и мы вернёмся с вариантами комплектации под разный бюджет.
