Стоечно-ригельная конструкция

Что такое стоечно-ригельная система

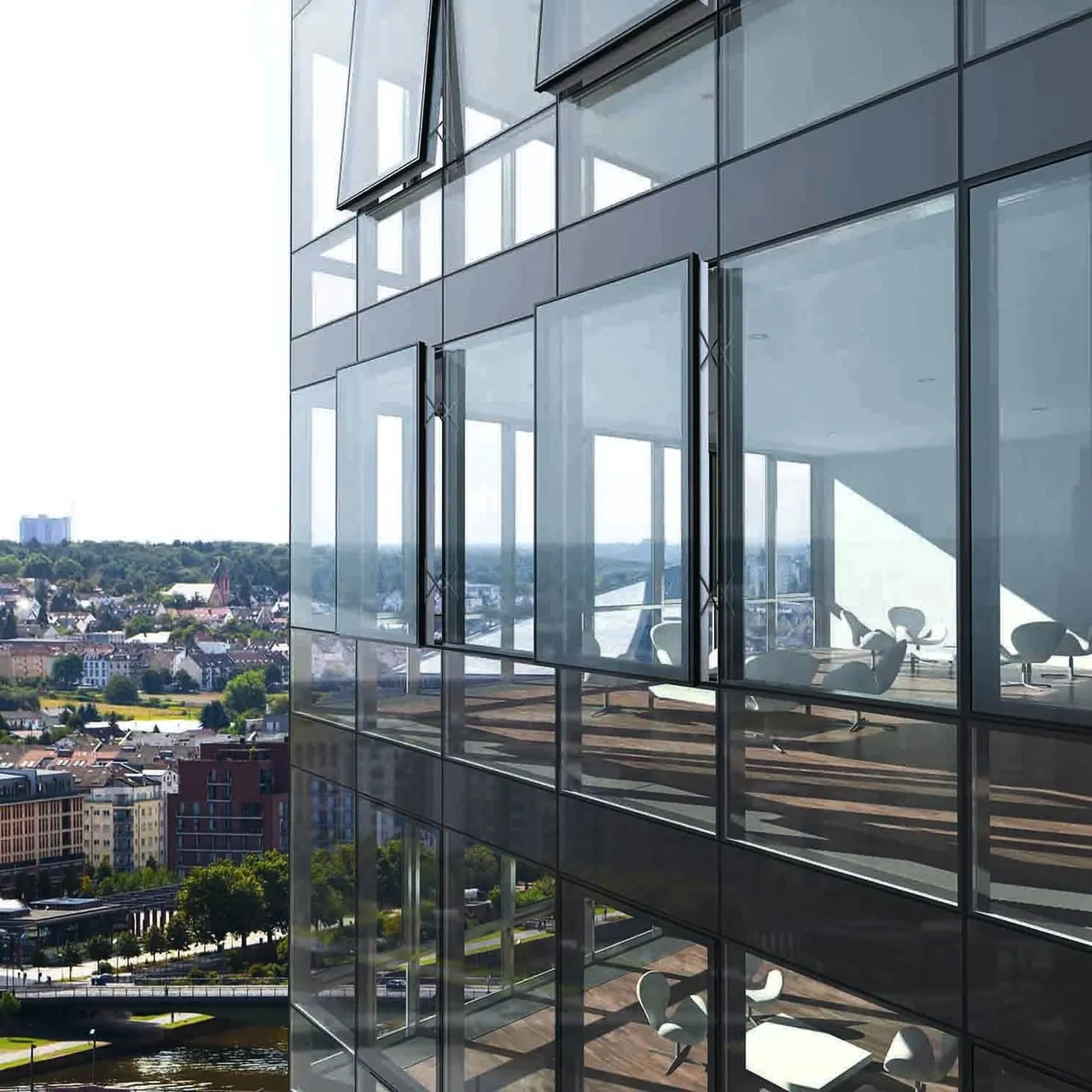

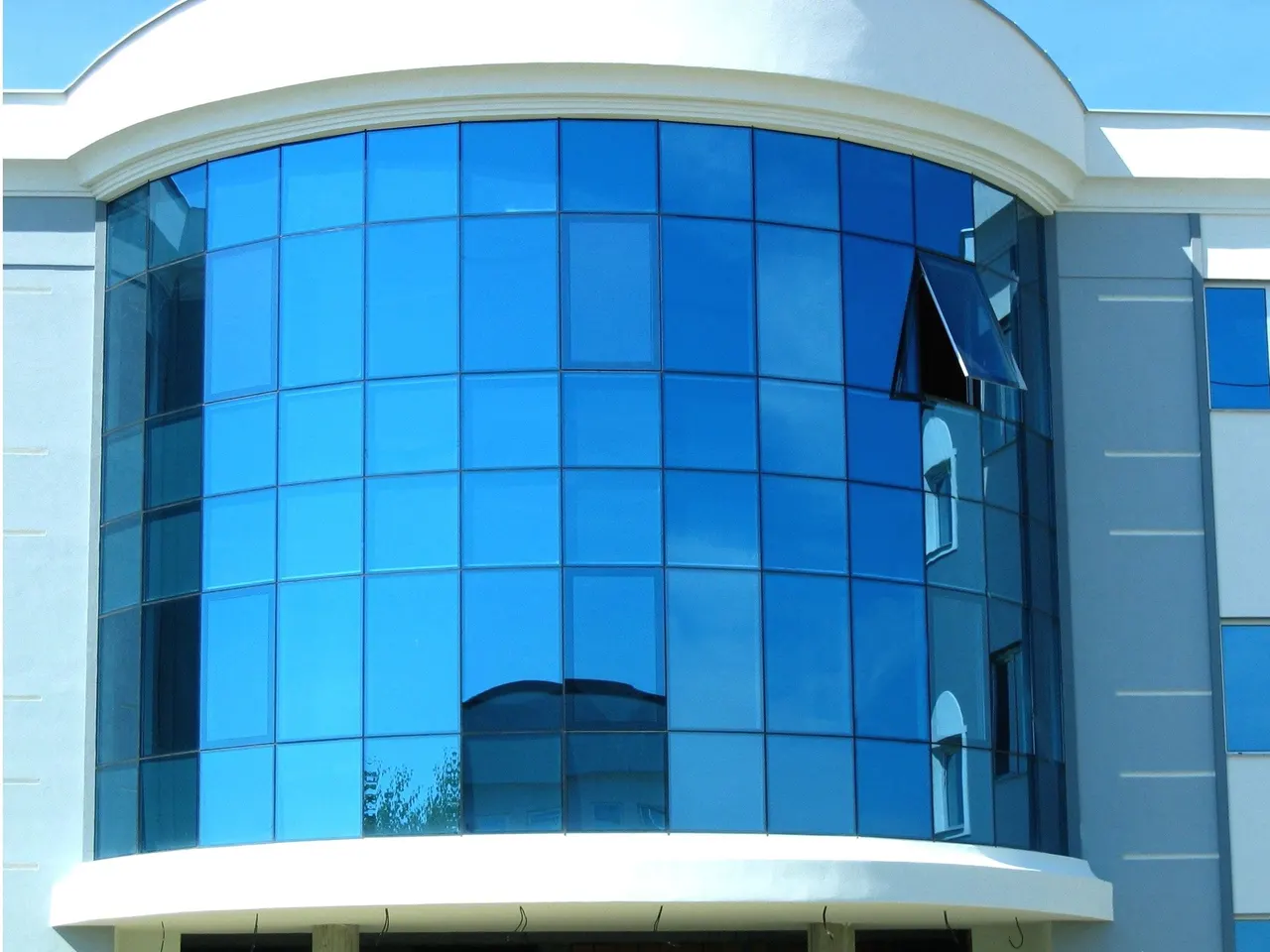

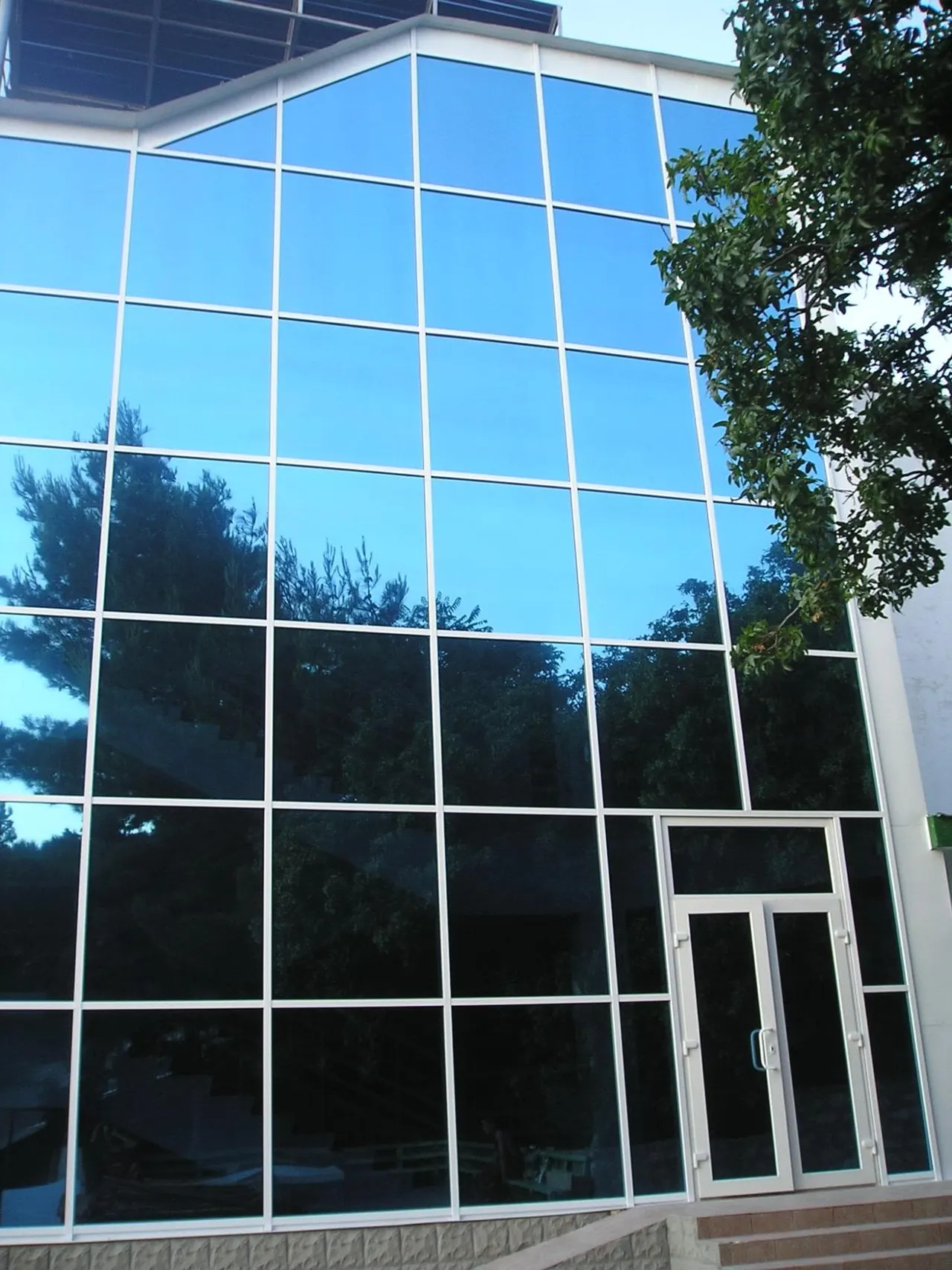

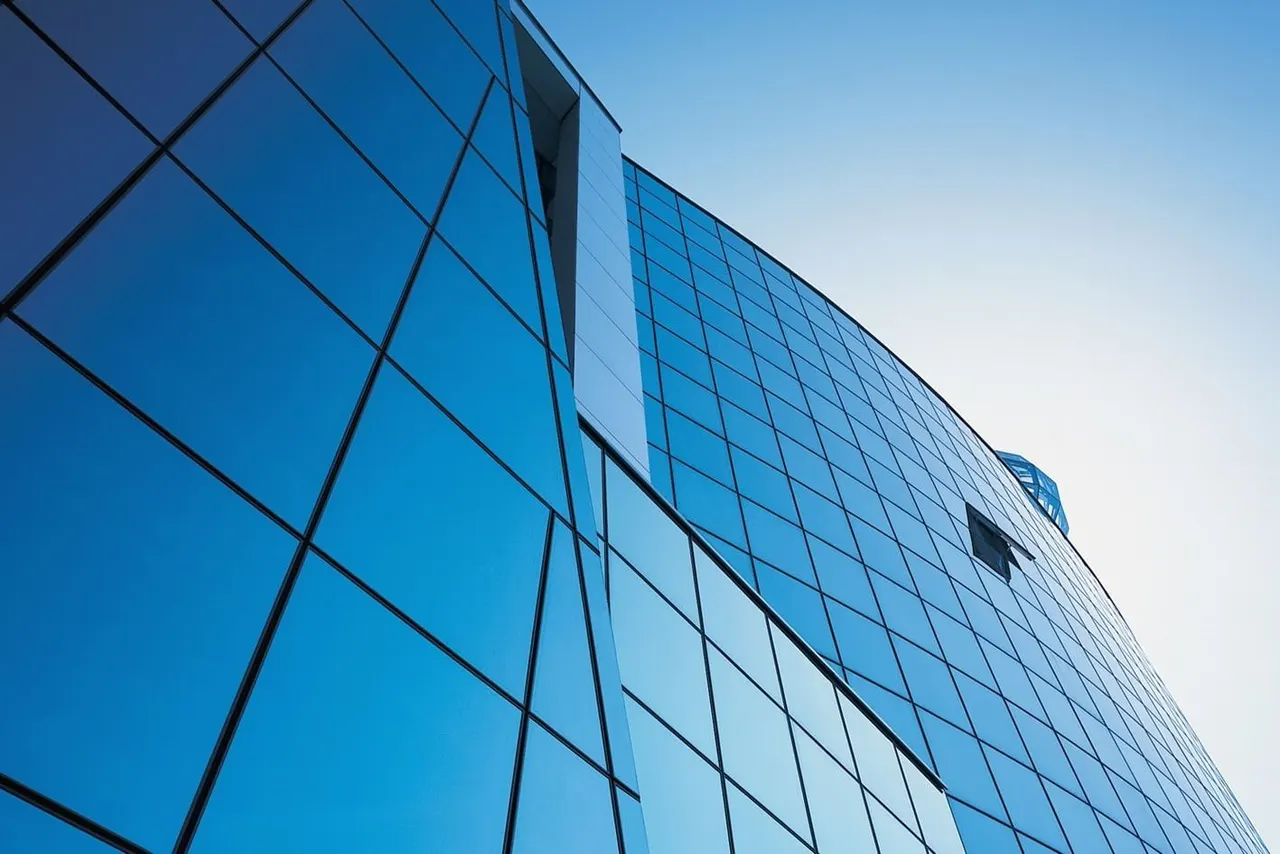

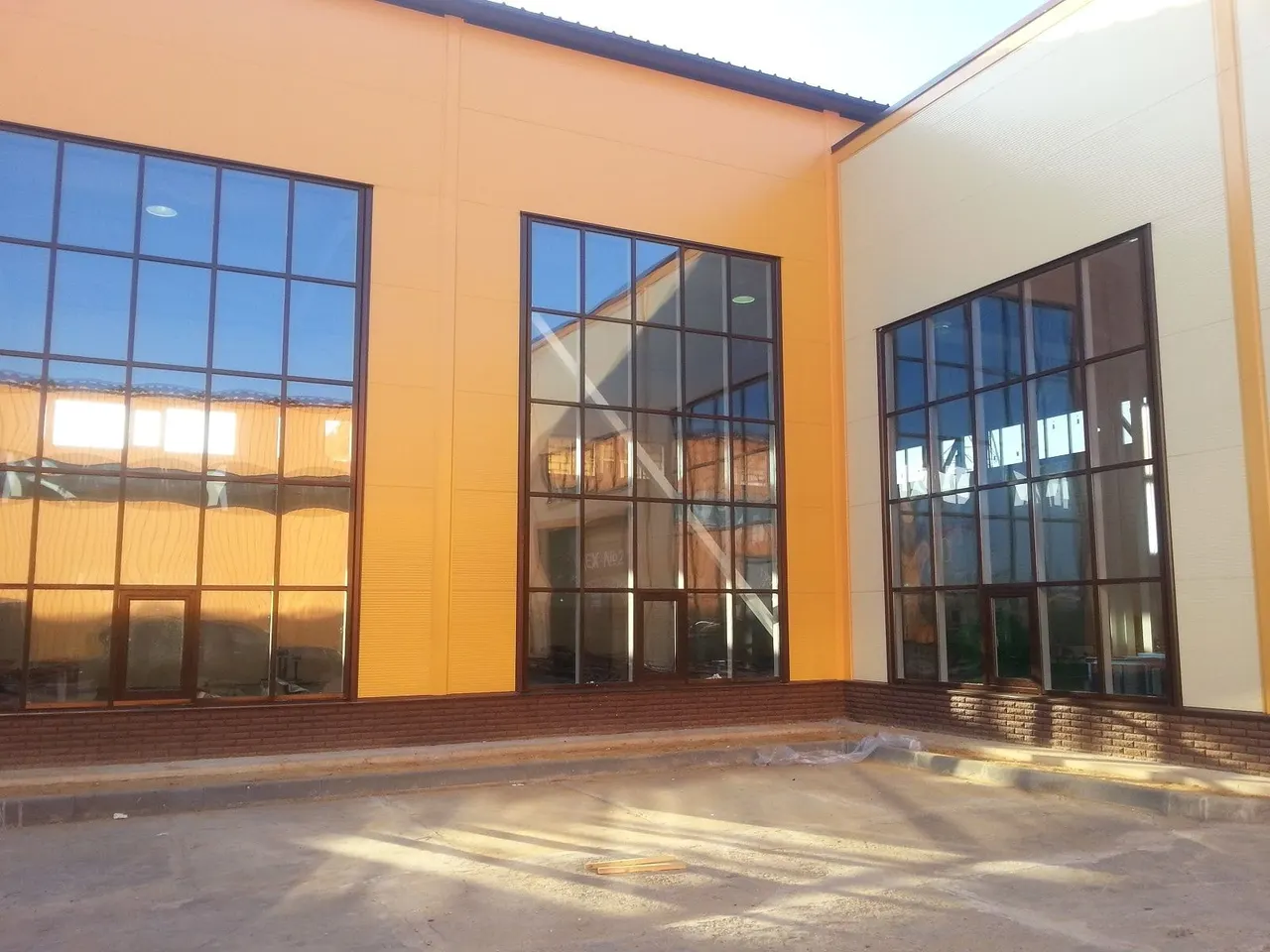

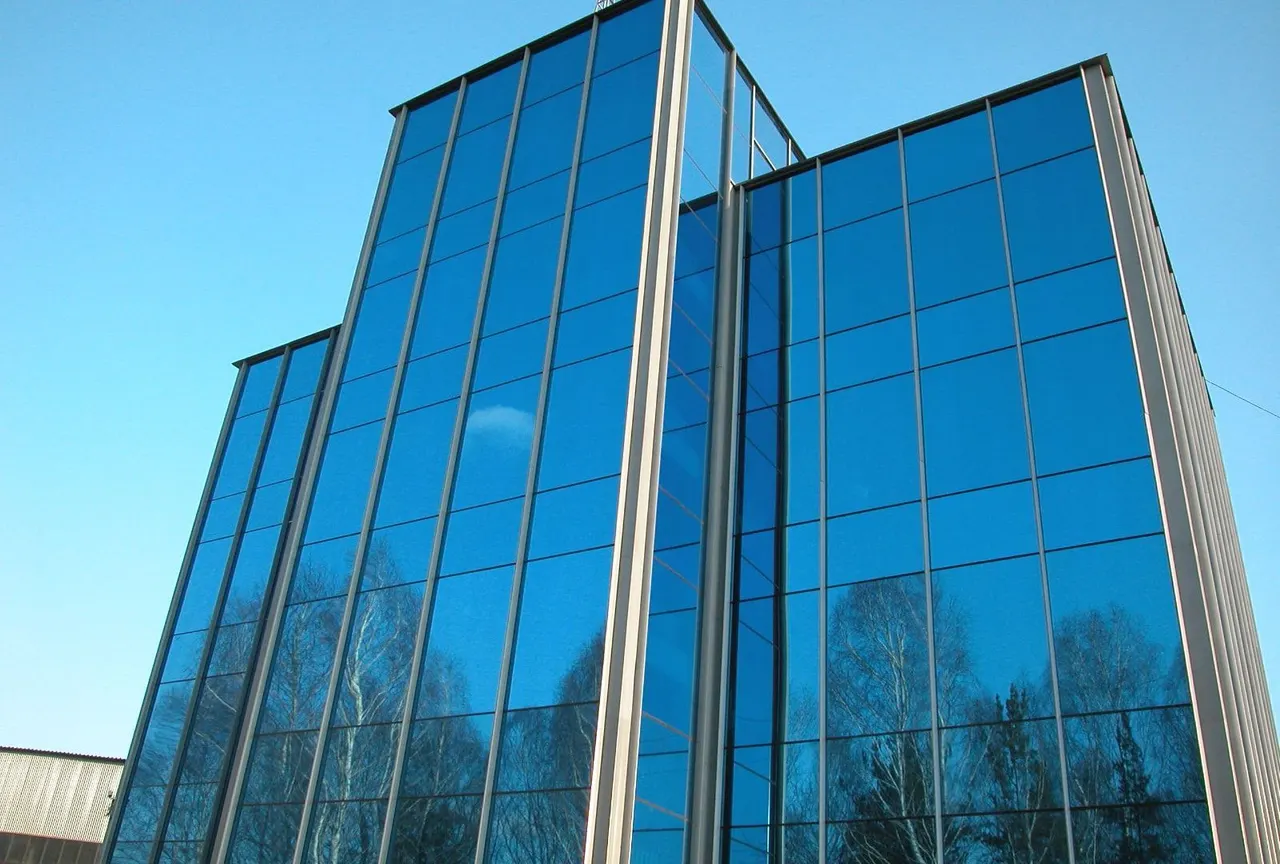

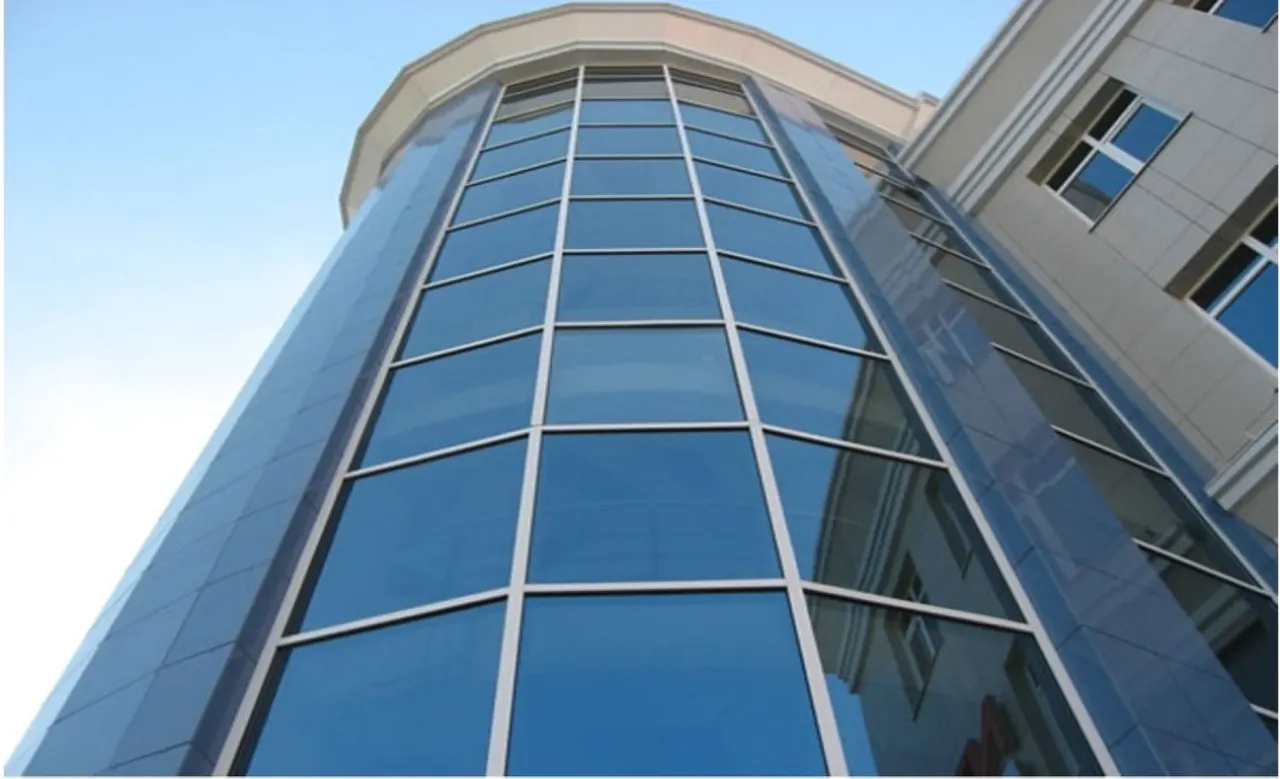

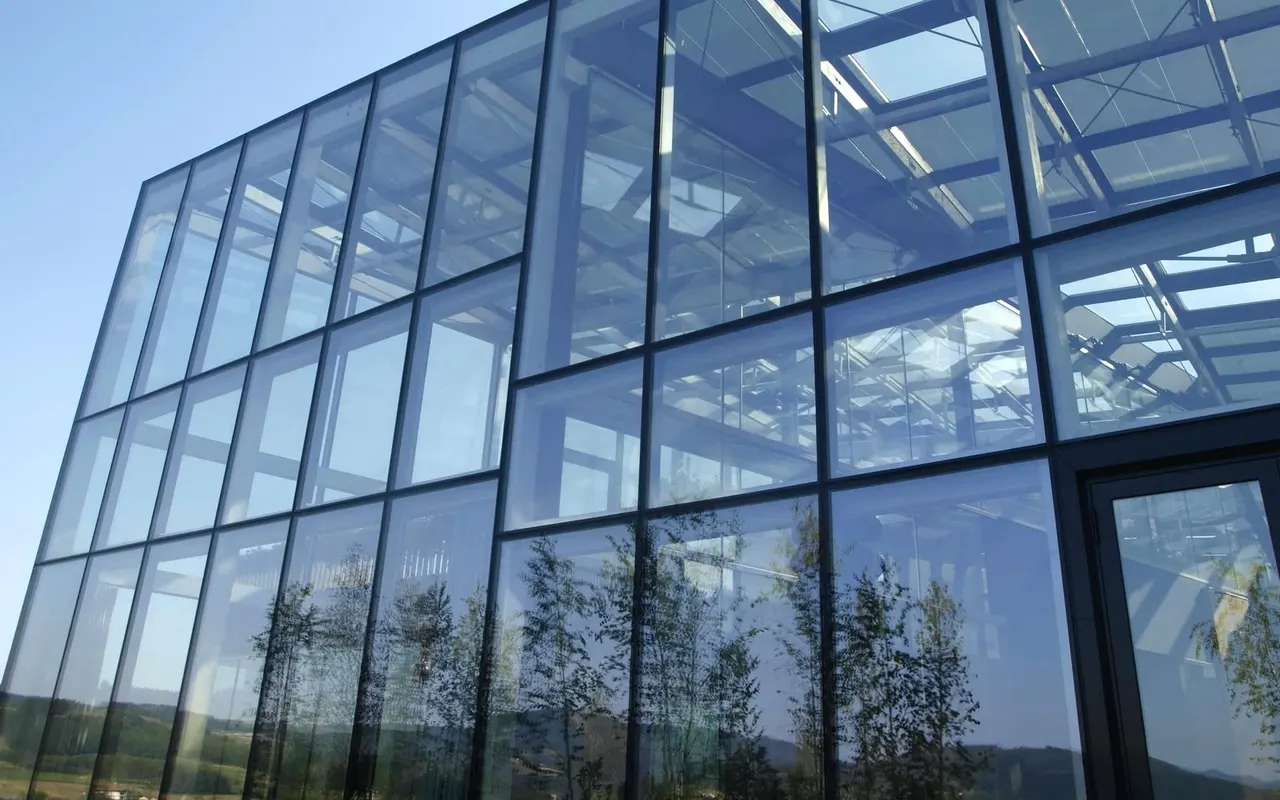

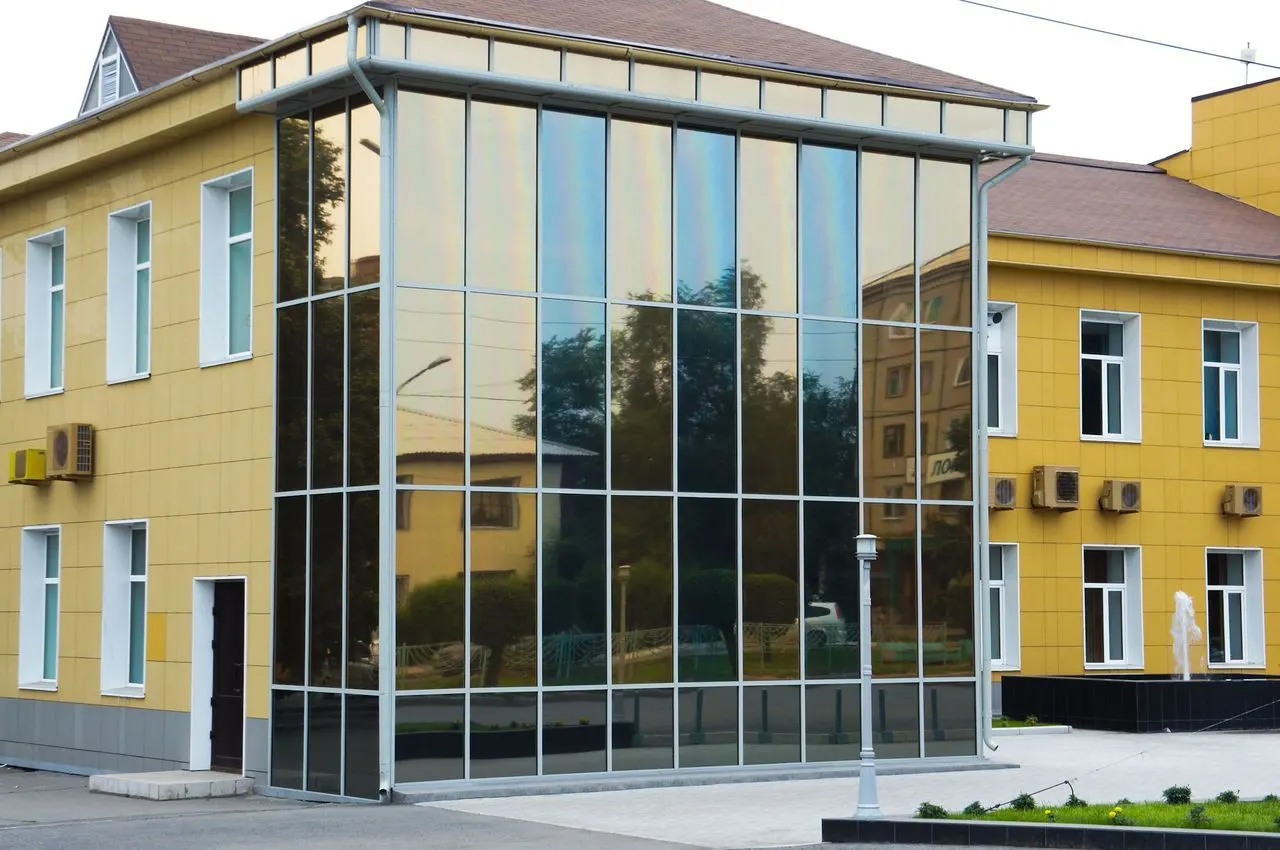

Стоечно-ригельная конструкция — это каркасный способ остекления фасада. Сначала монтируется несущая решётка из вертикальных элементов (стоек) и горизонтальных перемычек (ригелей), а затем в её ячейки устанавливаются стеклопакеты, сэндвич-панели или открывающиеся створки. Снаружи такая система узнаётся по характерной сетке профилей, делящей фасад на прямоугольные секции.

Благодаря каркасу система выдерживает большие площади остекления и ветровые нагрузки, поэтому именно её чаще всего применяют на крупных объектах — бизнес-центрах, торговых комплексах, спортивных и общественных зданиях. Это рабочая лошадка фасадного остекления.

Из чего состоит конструкция

Надёжность стоечно-ригельного фасада обеспечивает связка из нескольких элементов, каждый из которых рассчитывается под нагрузку и климат:

• Стойки — вертикальные несущие профили, передающие нагрузку на перекрытия;
• Ригели — горизонтальные перемычки между стойками, формирующие ячейки;
• Заполнение — стеклопакеты, закалённое стекло, сэндвич-панели или створки;
• Прижимные планки и декоративные крышки, закрывающие узлы крепления;
• Уплотнители и терморазрыв — герметичность и защита от промерзания.

Преимущества для больших зданий

Стоечно-ригельная система остаётся стандартом для масштабного остекления не случайно. Она сочетает прочность, гибкость в проектировании и относительно невысокую стоимость квадратного метра по сравнению со структурными и спайдерными решениями.

• Большие площади остекления и высота в несколько этажей в одной системе;
• Высокая несущая способность и устойчивость к ветровым нагрузкам;
• Гибкость планировки — глухие секции, окна и двери в едином каркасе;
• Ремонтопригодность — повреждённый стеклопакет меняется без разборки фасада;
• Тёплое исполнение с терморазрывом для энергоэффективности здания.

Тёплый и холодный фасад

Стоечно-ригельную систему собирают в тёплом и холодном вариантах. Тёплый фасад имеет в профиле полиамидную термовставку и комплектуется двухкамерными стеклопакетами — он не промерзает и держит микроклимат в отапливаемых зданиях. Холодный фасад из одинарного стекла легче и дешевле, его применяют для атриумов, паркингов, переходов и неотапливаемых пространств.

Выбор зависит от назначения здания и требований по энергоэффективности. На крупных объектах нередко комбинируют решения: тёплый контур на отапливаемых этажах и холодный — на технических.

Где применяют стоечно-ригельное остекление

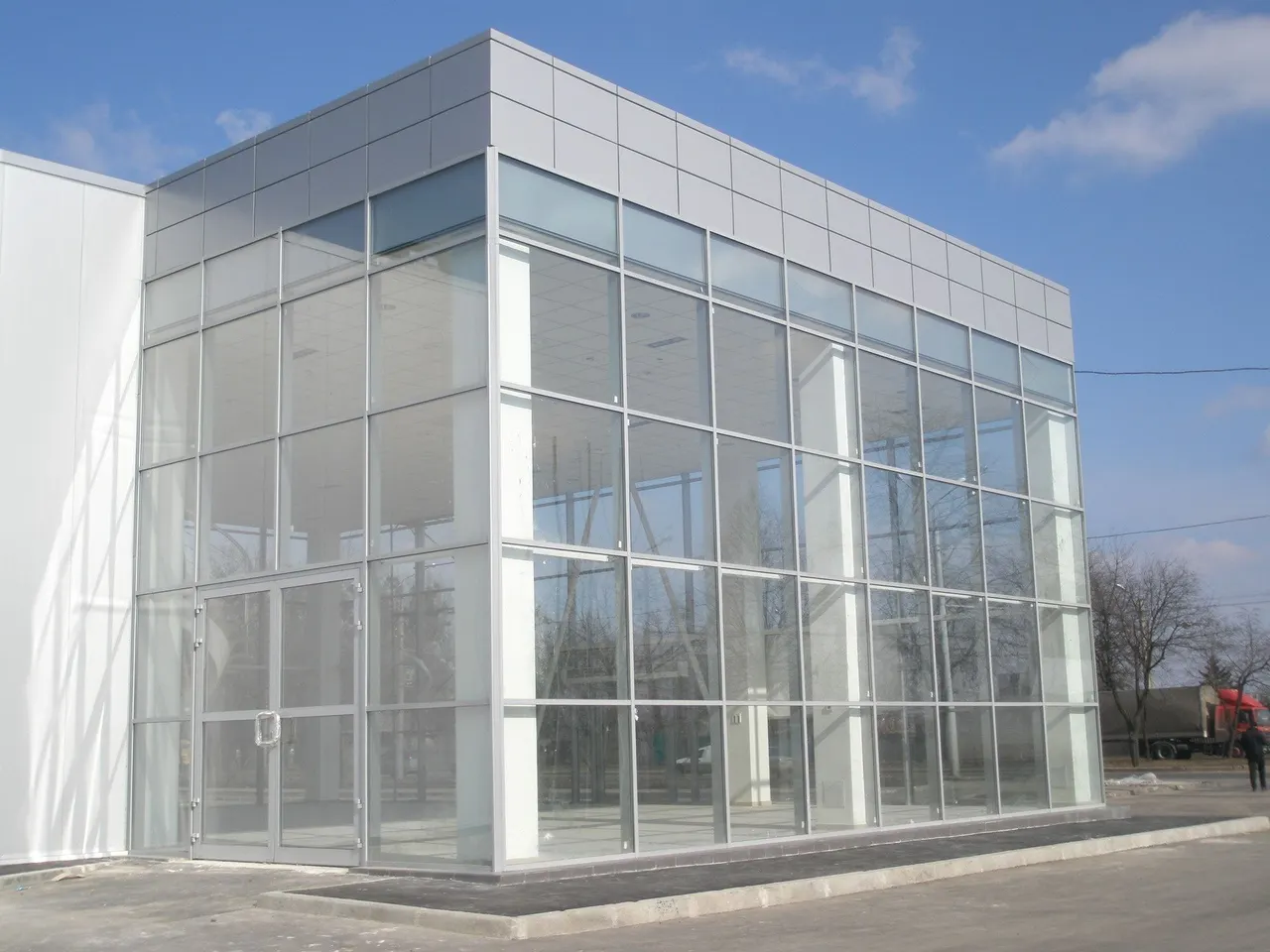

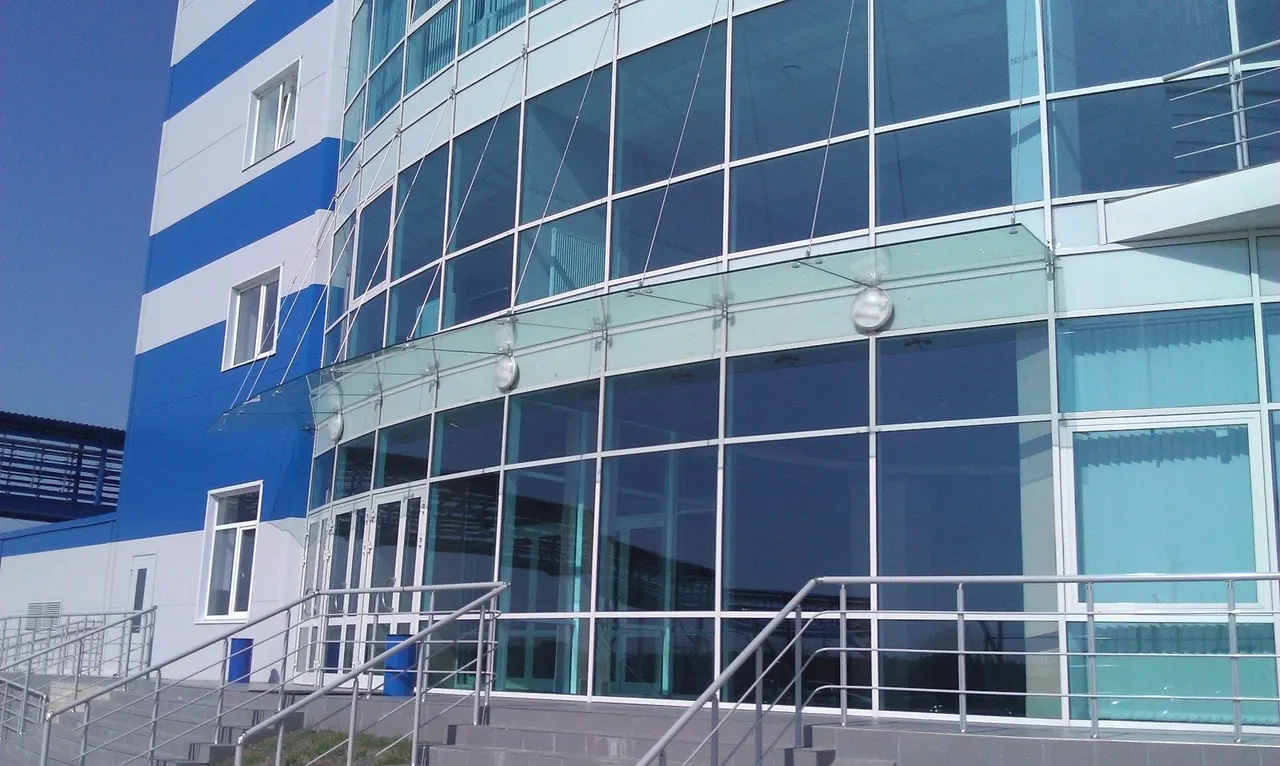

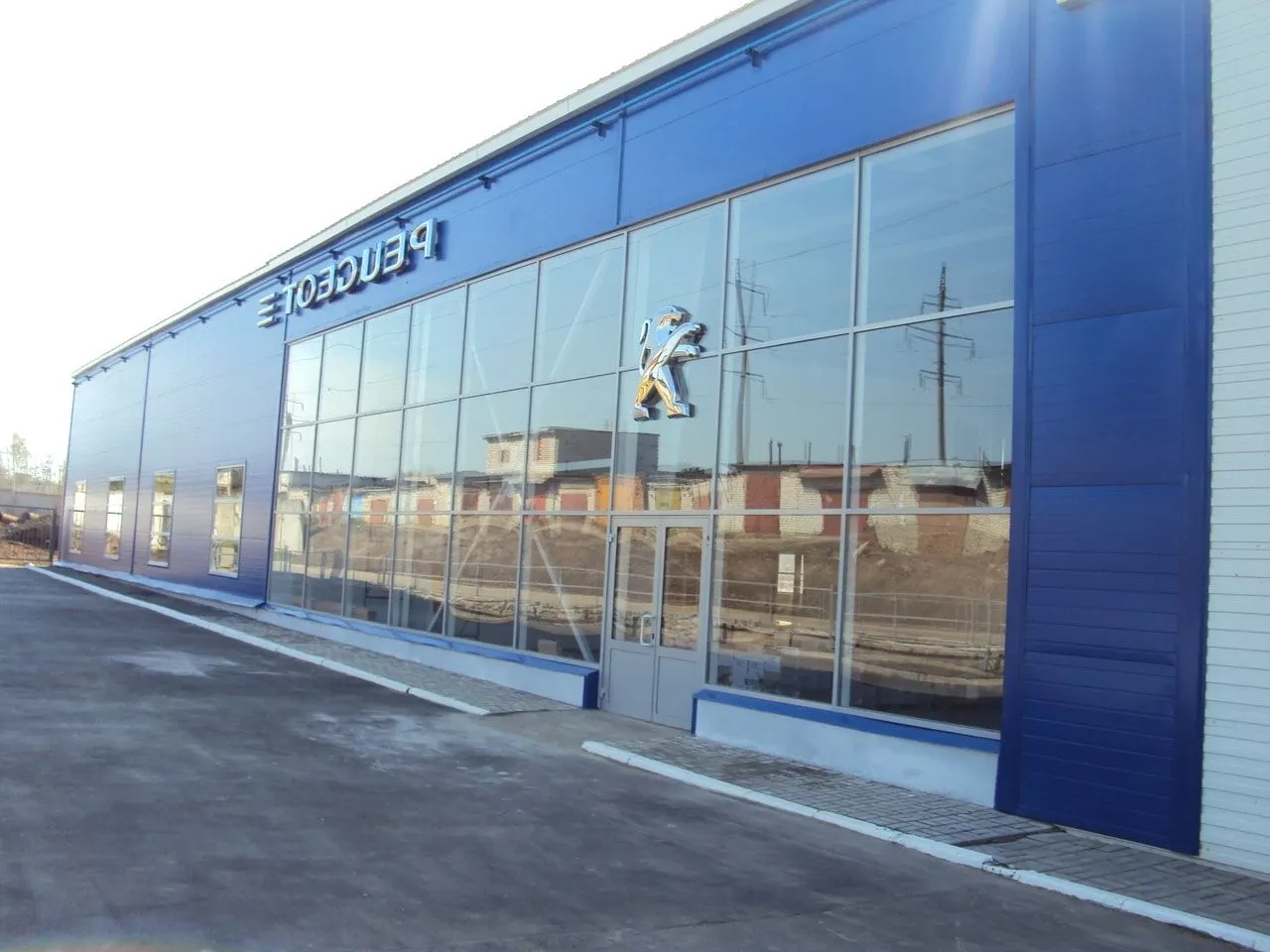

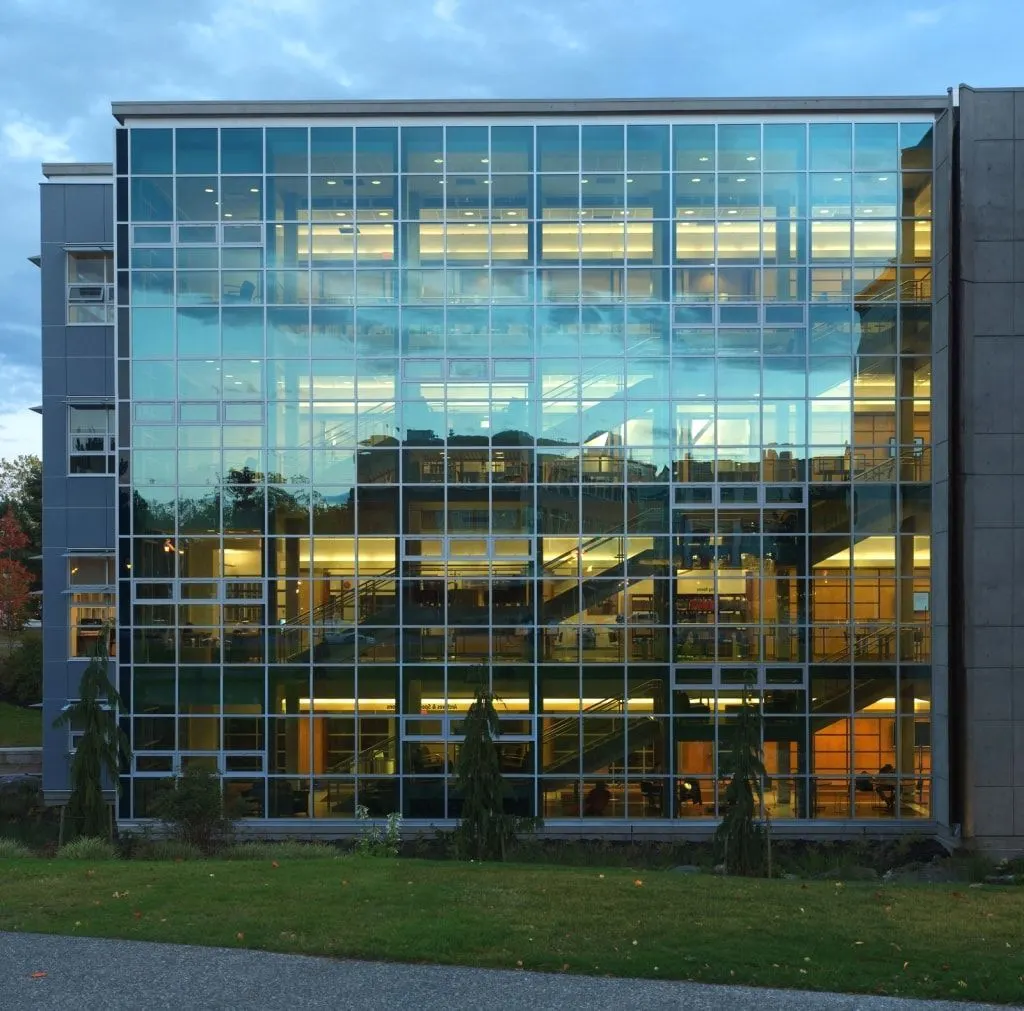

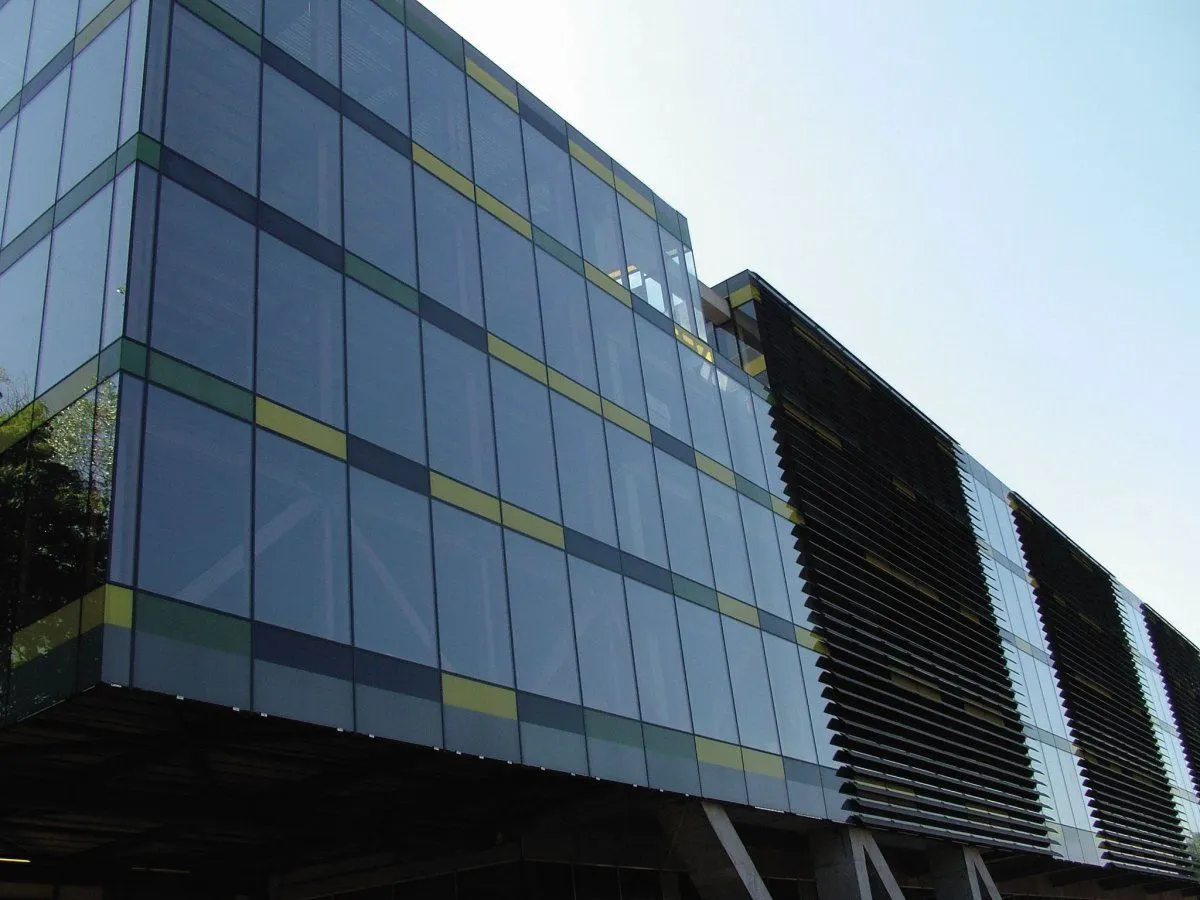

Эту систему выбирают там, где нужно остеклить большую площадь: офисные и бизнес-центры, торговые и выставочные комплексы, спортивные арены, аэропорты, школы и поликлиники. Она хорошо подходит для атриумов, светопрозрачных кровель и зимних садов.

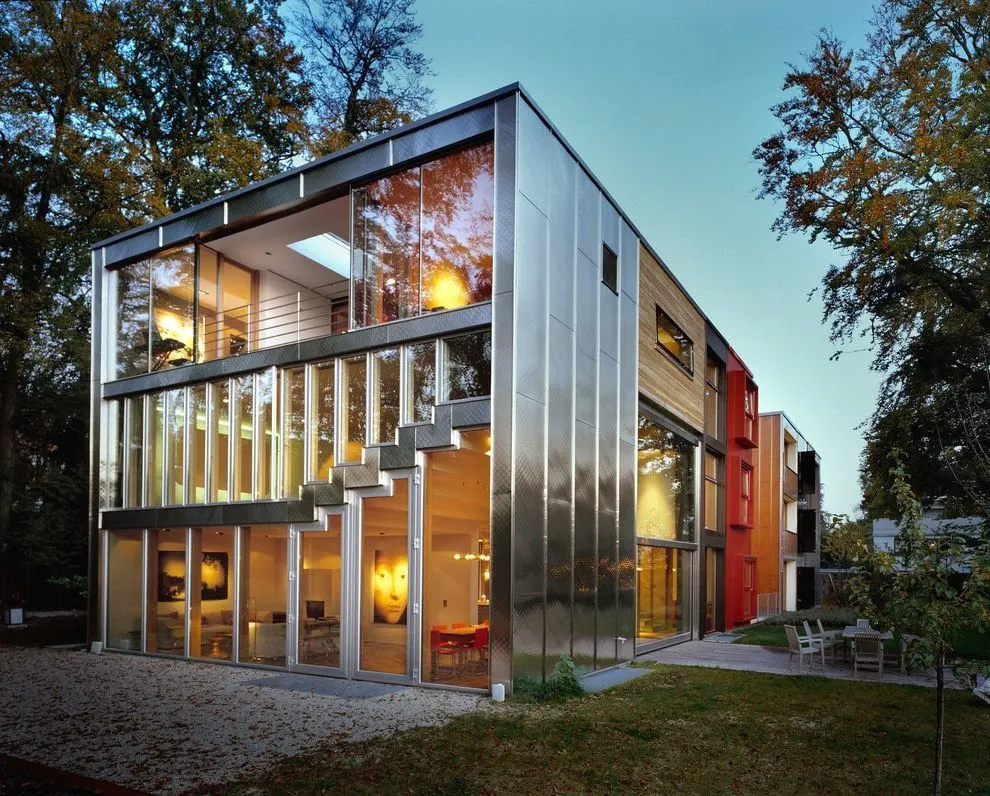

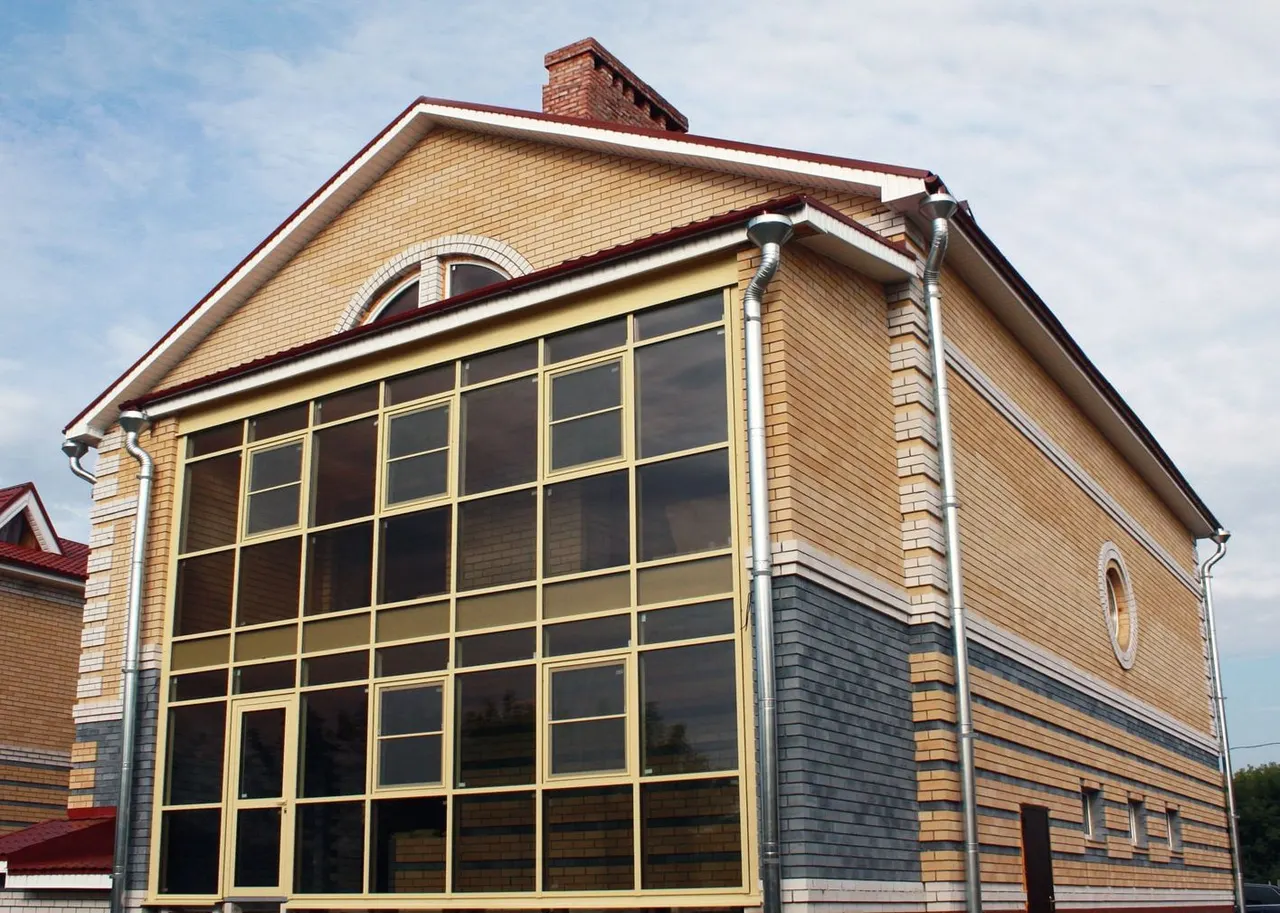

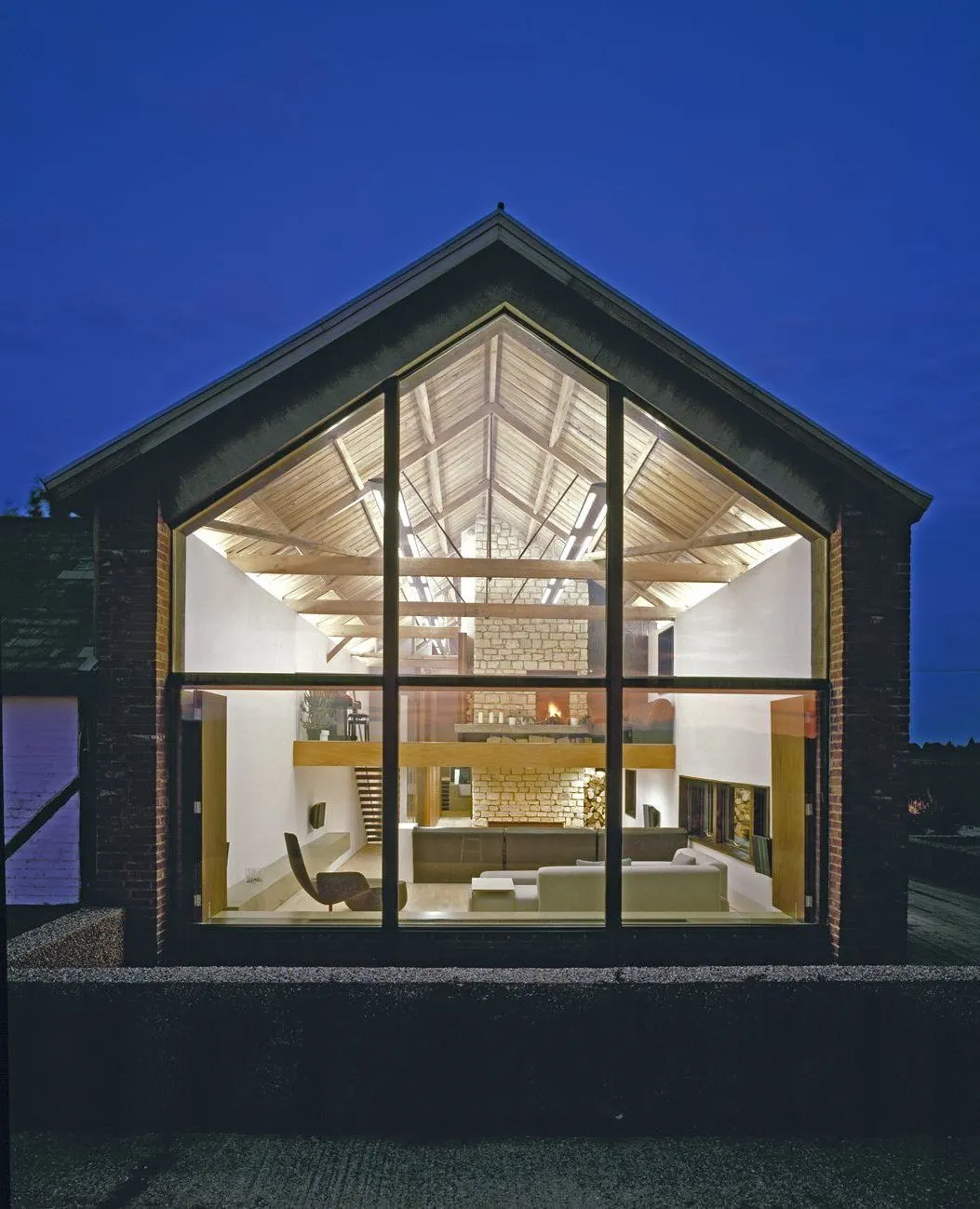

В малоэтажном строительстве стоечно-ригельные конструкции применяют для панорамных гостиных, террас и эркеров коттеджей, где требуется крупное остекление с минимумом видимого профиля. Каркас при этом можно покрасить порошковым методом в любой цвет фасада.

Стоимость и сроки

Цена стоечно-ригельного остекления зависит от площади фасада, тёплого или холодного исполнения, типа стеклопакетов, количества открывающихся створок и сложности геометрии. Холодные конструкции дешевле, тёплые энергоэффективные системы со стеклопакетами — дороже.

В «Стеклофорт» стоечно-ригельное остекление начинается от 3900 ₽ за м². Мы рассчитываем проект и смету после бесплатного замера, фиксируем стоимость в договоре и согласуем график монтажа под объект — для крупных фасадов сроки определяются индивидуально.
