Причудливый вариант остекления балкона и веранды гармошкой

Что такое остекление «гармошка»

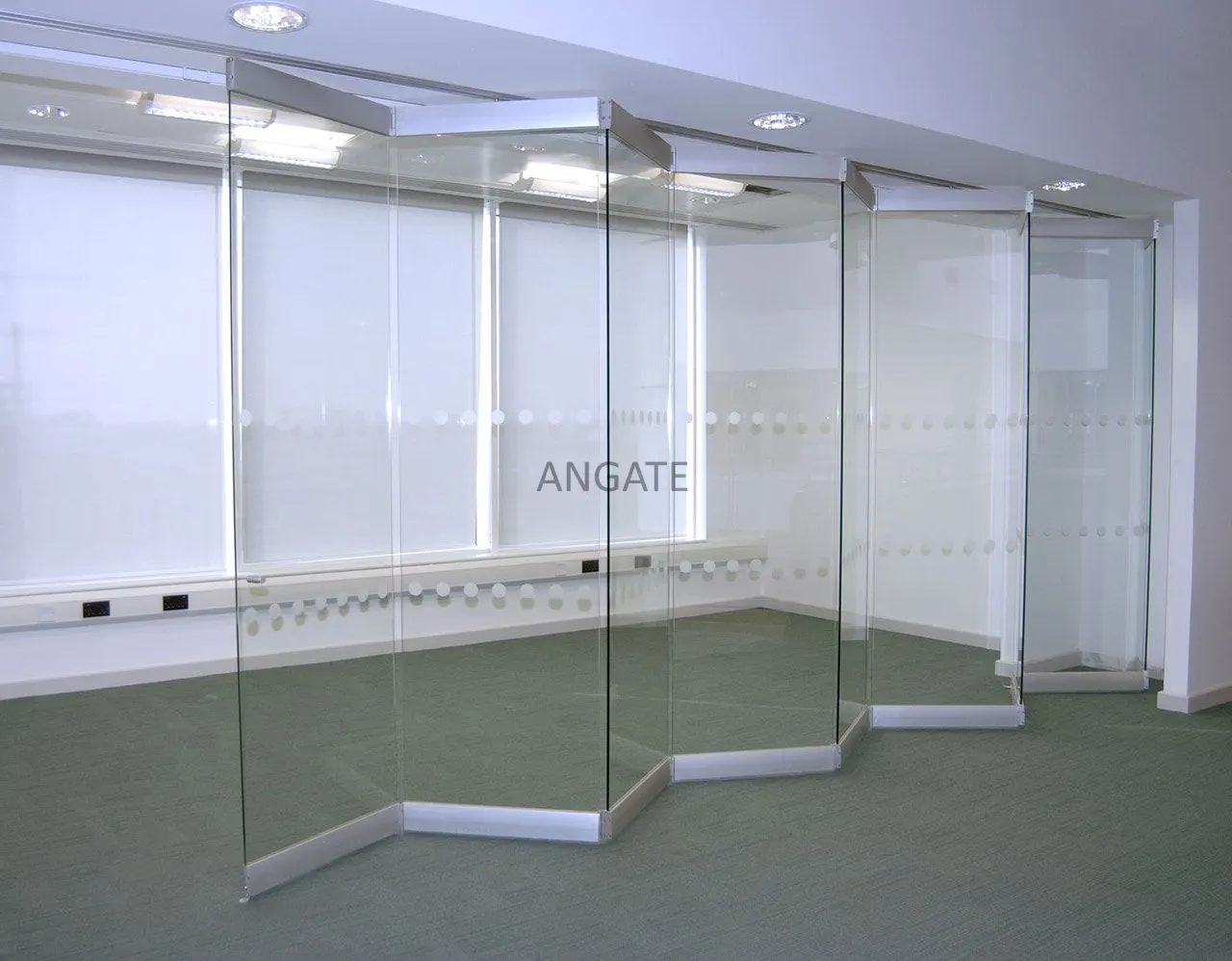

Система «гармошка», или фолдинг (bi-fold), — это ряд узких стеклянных створок, соединённых петлями, которые при открывании складываются в компактный пакет у одного или обоих краёв проёма. В отличие от раздвижных систем, где полотна уезжают друг за друга, гармошка раскрывает проём почти на 90%, оставляя минимальные простенки между сложенными секциями.

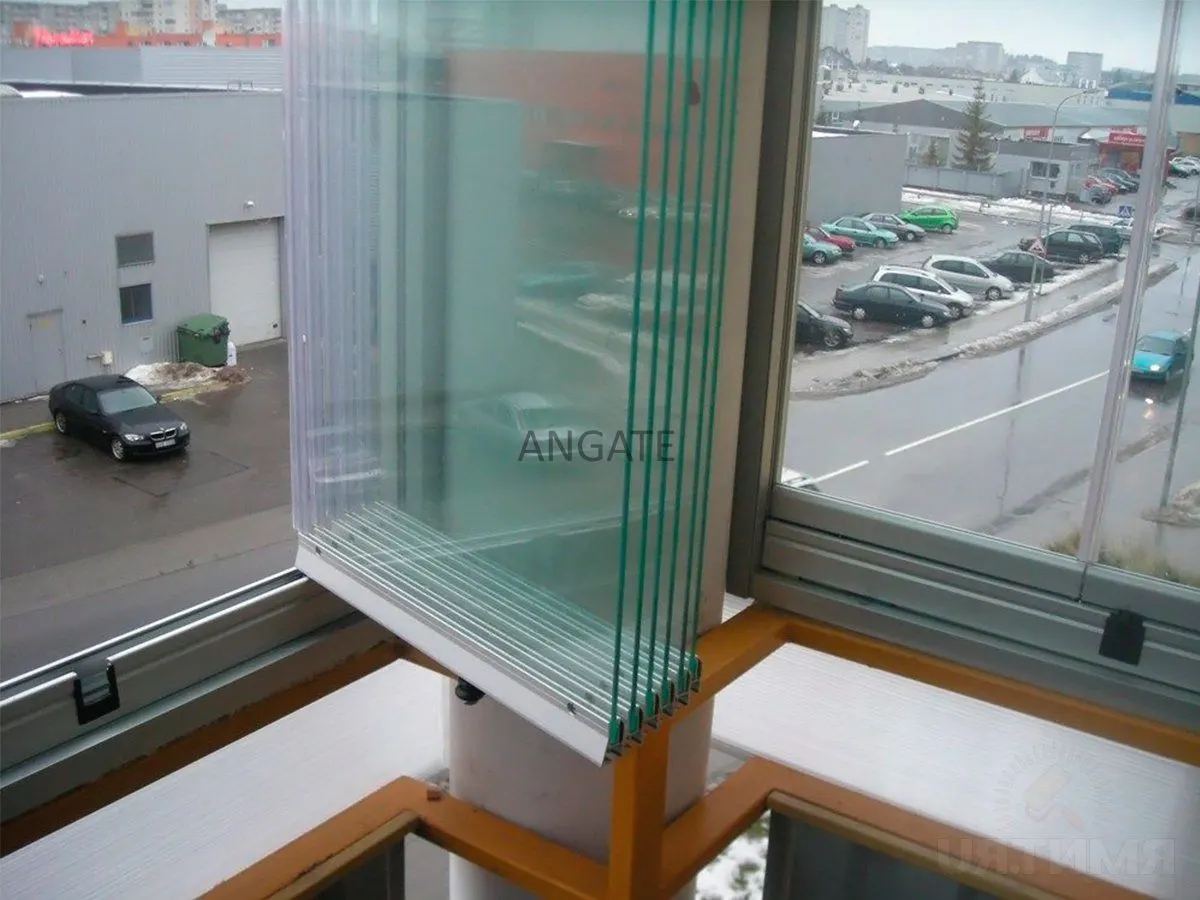

Такой способ открывания особенно ценят на балконах, лоджиях и верандах, где летом хочется полностью убрать преграду между интерьером и улицей, а зимой — быстро закрыть проём от ветра и осадков. Ширина одной створки обычно составляет 550–800 мм, а количество секций в пакете — от 3 до 7, в зависимости от общей длины проёма.

Причудливость варианта, о которой говорит название страницы, связана с гибкостью геометрии: гармошку можно смонтировать не только по прямой линии, но и с поворотом на угол здания, вокруг эркера или полукруглого выступа веранды. Такая криволинейная сборка недоступна большинству раздвижных систем и делает гармошку решением для нестандартных фасадов.

Профильные и безрамные системы

Существует два принципиально разных типа гармошки. Рамная система строится на алюминиевом профиле глубиной 40–70 мм: каждая створка имеет свою раму с уплотнителями по периметру, поэтому такая гармошка держит тепло лучше и подходит для остекления, которое планируют использовать зимой на утеплённой веранде.

Безрамная гармошка — это стеклянные полотна толщиной 8–10 мм, соединённые напрямую роликовыми петлями без промежуточного профиля. У неё почти нет видимых вертикальных стоек, поэтому вид на улицу максимально панорамный, но герметичность заметно ниже: щели между стёклами продувает, а зимой такая система годится только как ветрозащита неотапливаемого балкона.

Комбинированный вариант — узкий алюминиевый профиль 25–35 мм по периметру каждой створки с уплотнением по всему контуру. Он даёт разумный баланс: обзор почти как у безрамной системы, но с щёточным или резиновым уплотнением, которое ощутимо снижает продувание по сравнению с полностью безрамным решением.

Материалы: стекло и фурнитура

Для гармошки применяют исключительно закалённое стекло толщиной 6, 8 или 10 мм — оно выдерживает многократные удары при закрывании и открывании и не создаёт травмоопасных осколков при случайном разрушении. Обычное стекло для складных систем не используют: динамическая нагрузка на кромку при частом открывании быстро приводит к сколам и трещинам.

Ключевой узел — верхний рельс с роликовой кареткой. Каждая створка подвешивается на 1–2 ролика с шарикоподшипником, которые едут по алюминиевой направляющей. Ресурс качественной каретки — от 20 000 циклов открывания; дешёвая пластиковая фурнитура выходит из строя за один-два сезона активного использования.

Петли между секциями делают из нержавеющей стали или анодированного алюминия — они постоянно контактируют с влагой снаружи и должны быть устойчивы к коррозии. Нижний рельс оснащают направляющим роликом или, в бюджетных решениях, скользящей пластиковой накладкой; первый вариант надёжнее и не царапает напольное покрытие балкона.

Где применяют гармошку

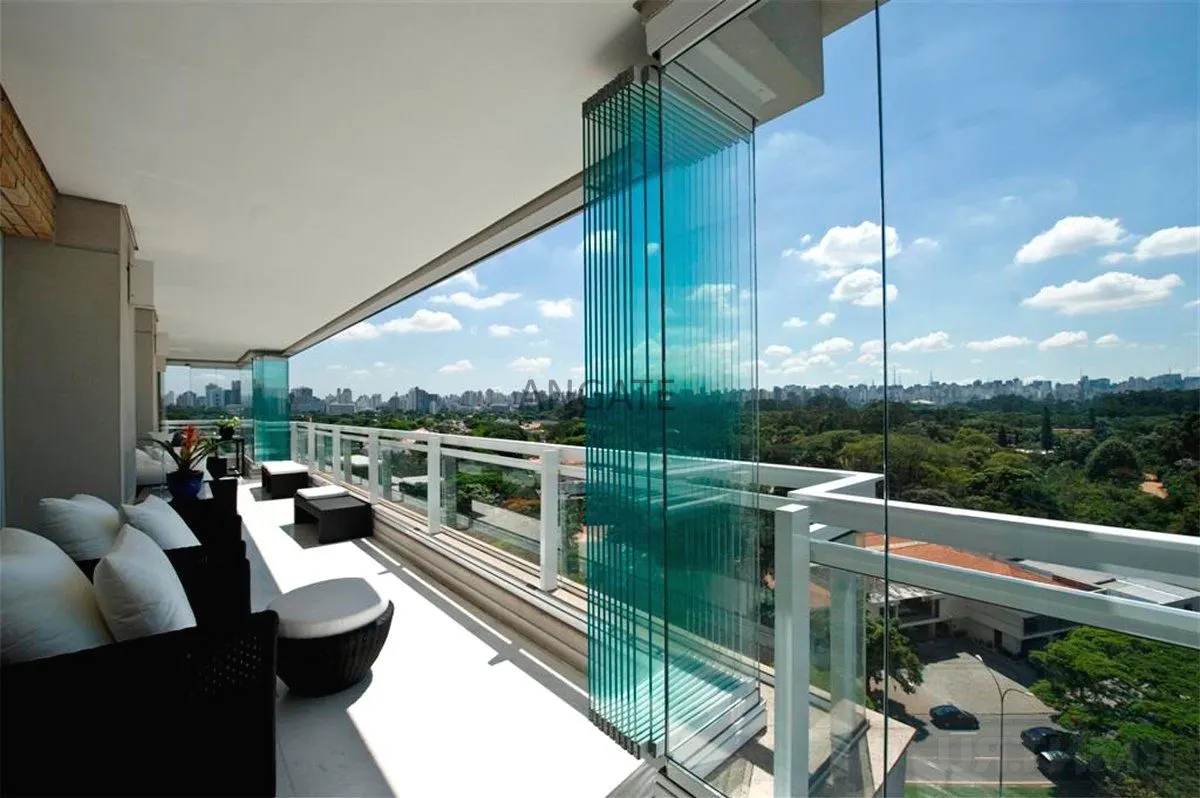

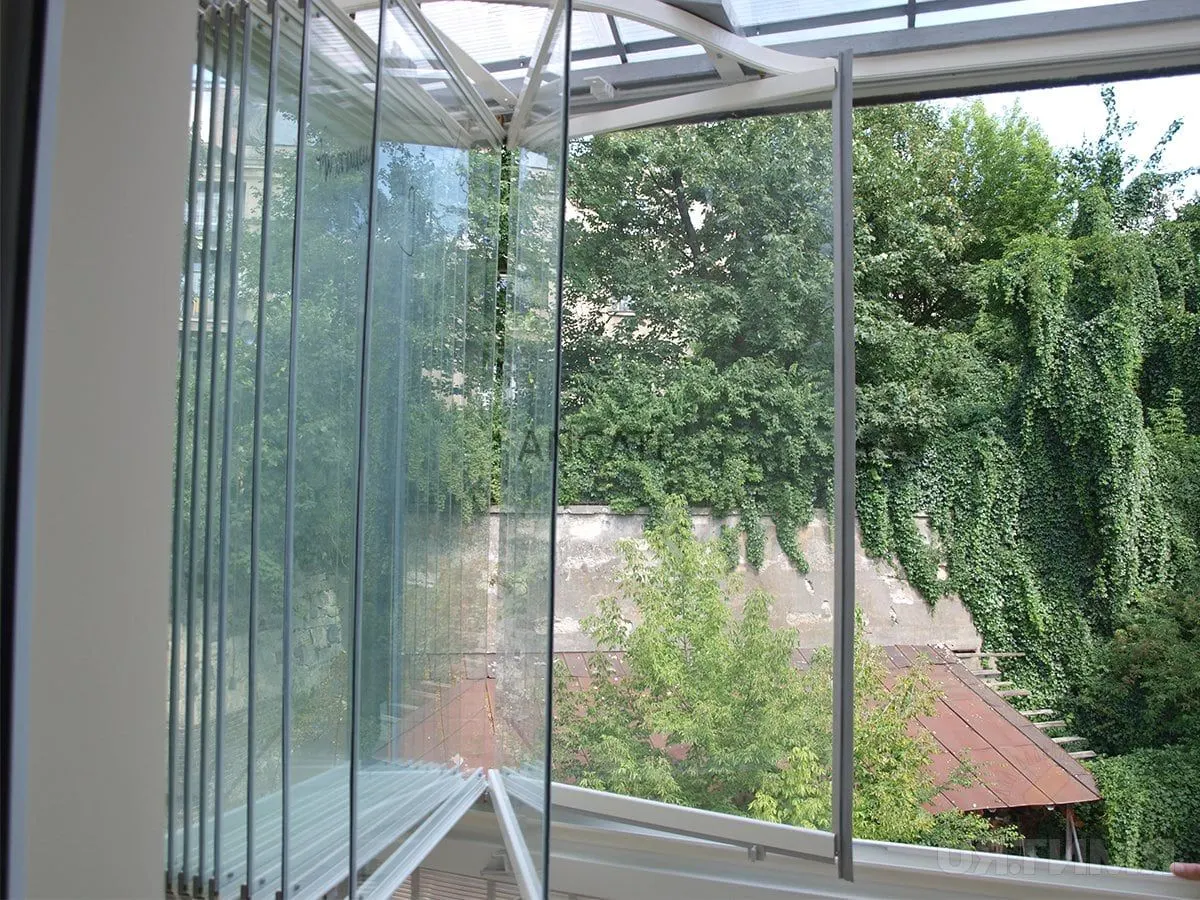

На балконах и лоджиях гармошку ставят там, где хочется получить летнюю открытую площадку без демонтажа остекления: складывая створки в пакет, можно освободить весь проём для проветривания или выхода на импровизированную террасу. Для узких балконов шириной до 1 м это особенно удобно — раздвижные системы там из-за малой глубины иногда не помещаются.

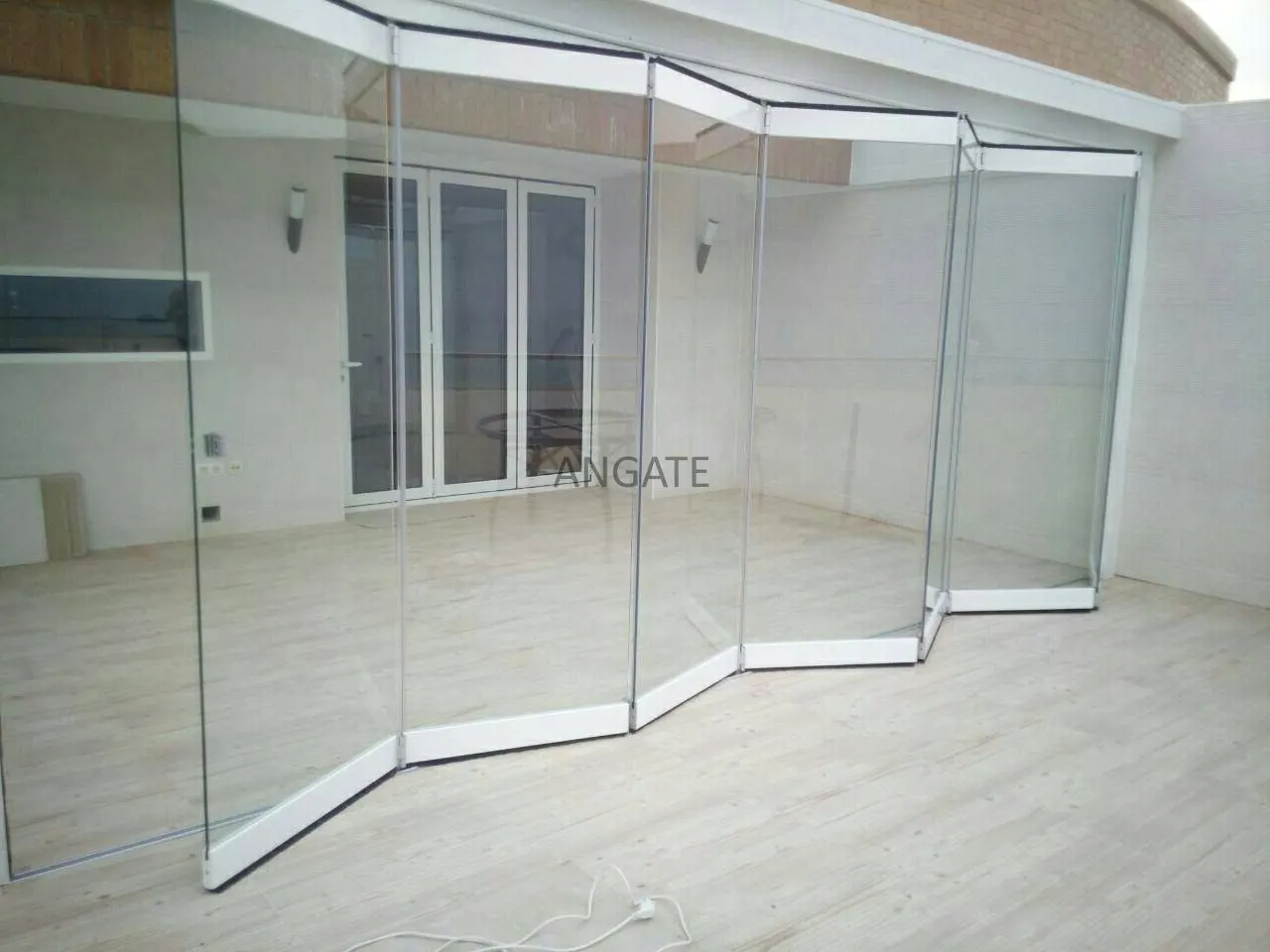

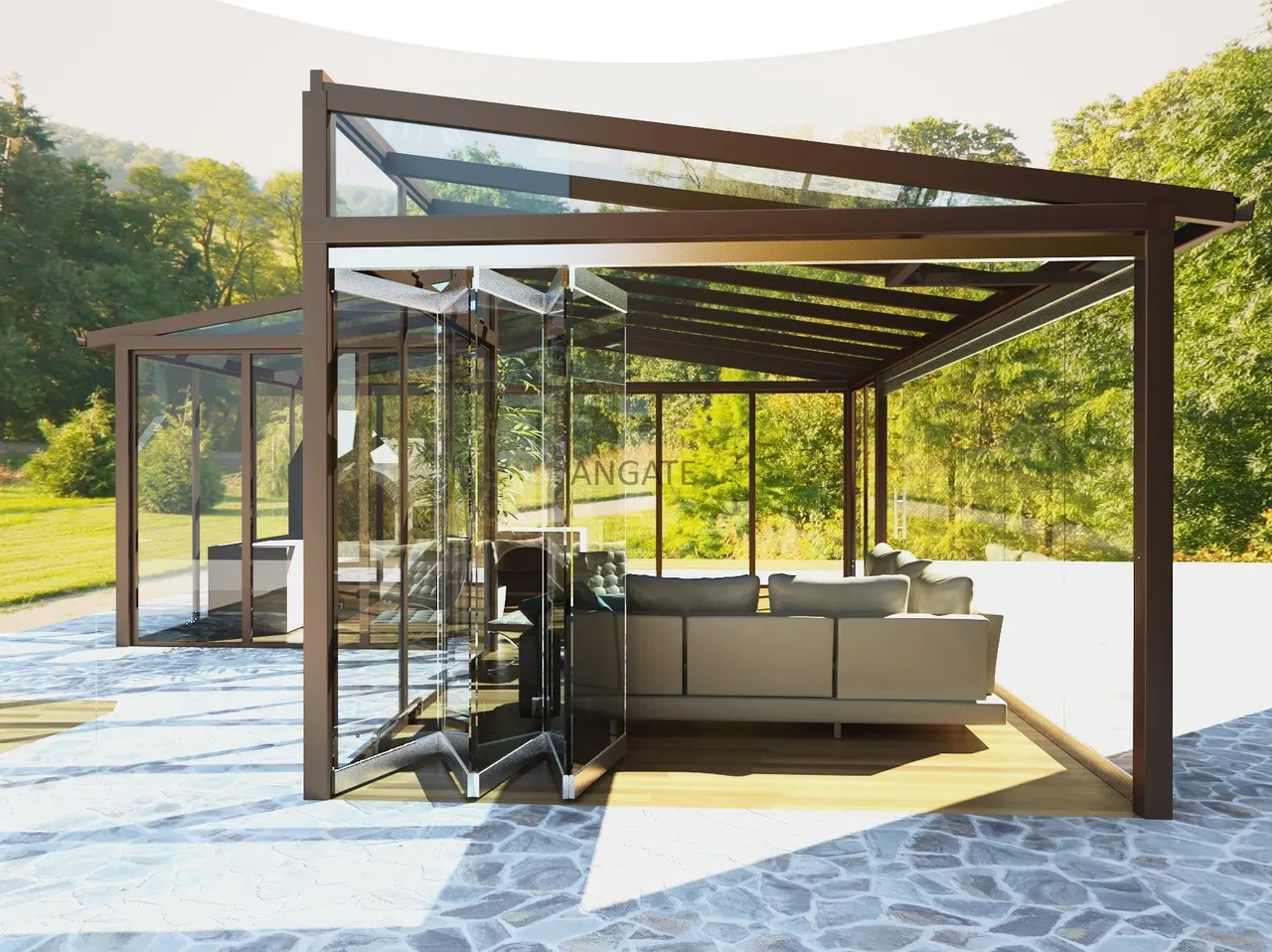

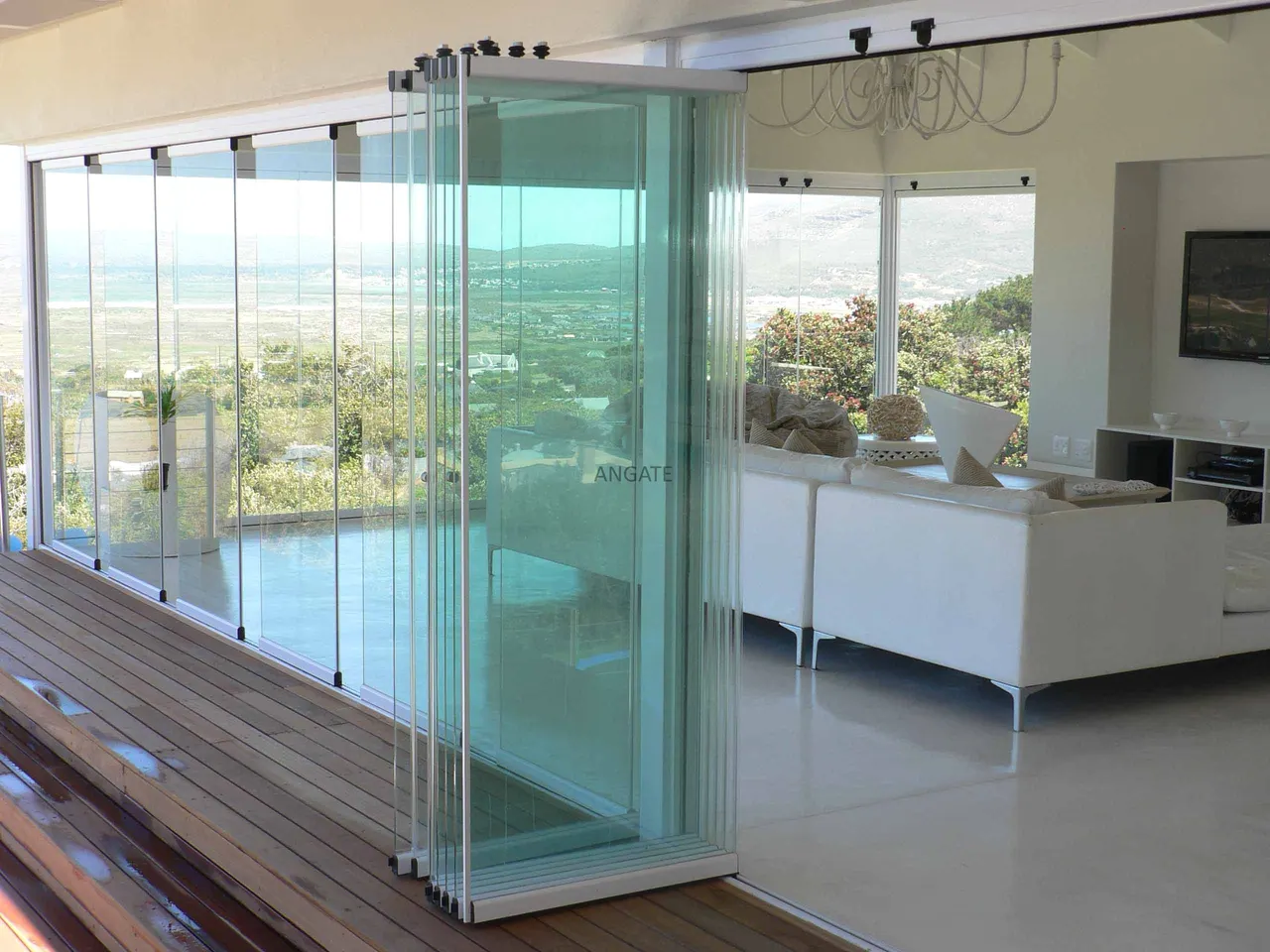

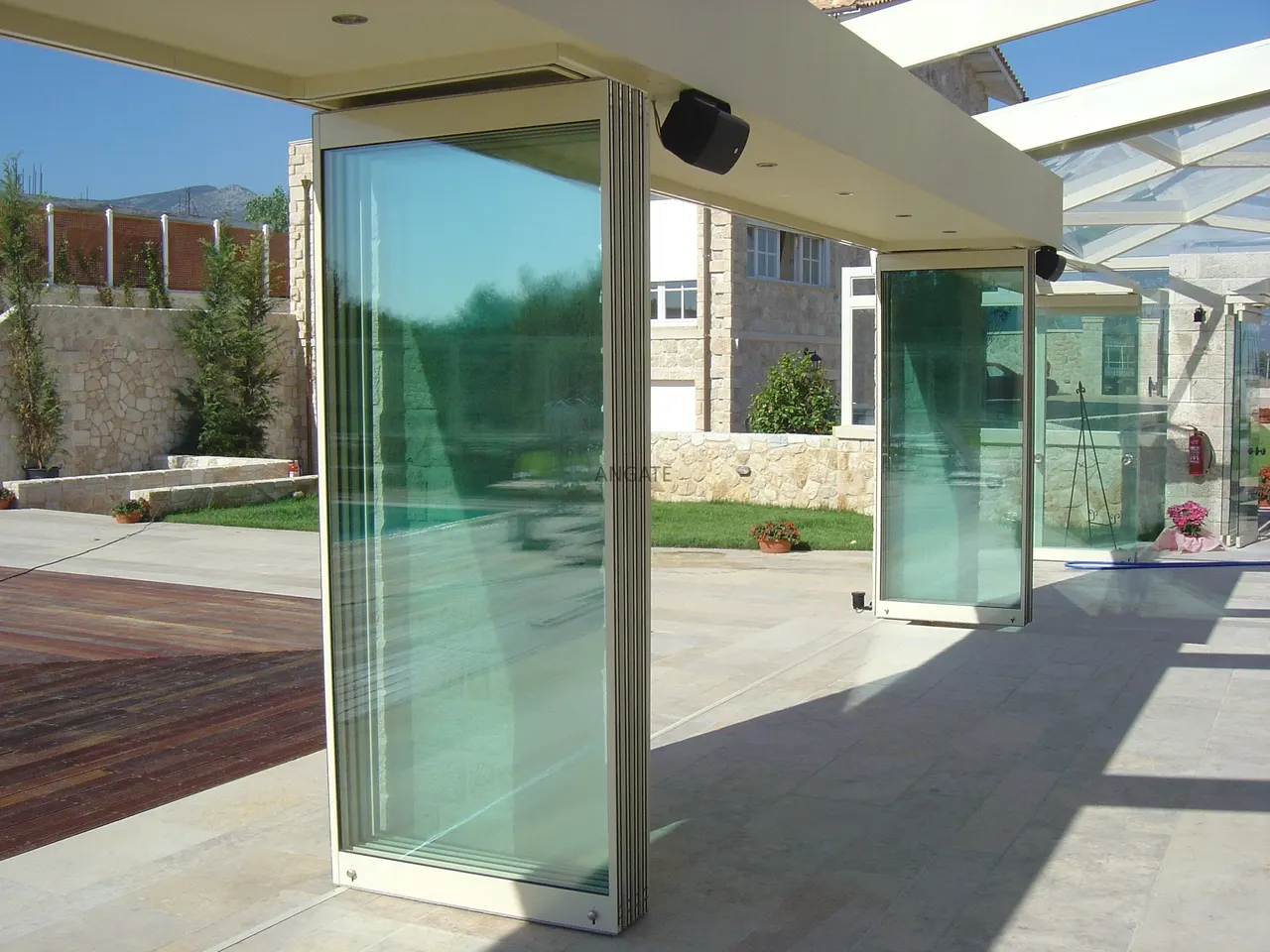

На верандах и террасах загородных домов гармошка — практически стандартное решение: летом проём раскрывается полностью, превращая веранду в продолжение сада, а зимой закрывается и защищает мебель от осадков. Для летних кафе и веранд ресторанов складная система работает так же — днём заведение открыто для гостей, вечером быстро закрывается на замок.

Реже гармошку используют для витрин магазинов и входных групп торговых павильонов, где нужен широкий проём для сезонной торговли или демонстрации товара. В этом случае обычно выбирают усиленный алюминиевый профиль с антивандальной фурнитурой и дополнительным замком на нижней направляющей.

• Узкие балконы и лоджии — компактное складывание в пакет у края;
• Веранды и террасы загородных домов — полное открытие проёма летом;
• Летние кафе и веранды ресторанов — быстрая трансформация фасада;
• Витрины и павильоны — широкий проём для сезонной торговли.

Замер и проектирование

Перед изготовлением гармошки важно точно определить ширину проёма и место складывания пакета — с одной стороны, с двух сторон или посередине. От этого зависит расчёт числа створок и их ширины: чётное количество удобнее для симметричного складывания по обе стороны проёма, нечётное чаще используют при складывании в одну сторону.

Инженер на замере также уточняет высоту проёма (для гармошки она обычно не превышает 2,4–2,6 м из-за нагрузки на роликовую каретку), тип несущей конструкции — парапет, кирпичная кладка, монолит — и способ крепления верхнего рельса. При слабом парапете может понадобиться усиление металлическим каркасом перед монтажом.

Отдельно проговаривают функциональность: нужна ли форточка для проветривания без полного открытия, замок на нижней направляющей, ручки на каждой секции или только на крайней. Эти детали фиксируются в спецификации до запуска конструкции в производство.

Изготовление и монтаж

После согласования спецификации профиль режется под размер, фрезеруется под петли и роликовую фурнитуру, затем собирается в отдельные рамы-створки. Стеклопакеты или закалённые полотна устанавливают на завершающем этапе сборки, после чего каждую створку проверяют на свободный ход в стенде. Типовой срок изготовления гармошки — 5–7 рабочих дней.

Монтаж начинается с установки верхнего и нижнего рельсов строго по уровню — от их горизонтальности зависит, будут ли створки при складывании упираться друг в друга или ходить свободно. Рельсы крепят анкерами с шагом 400–500 мм, монтажный шов по периметру заполняют пеной и защищают от продувания уплотнительными лентами.

После монтажа выполняется регулировка каждой каретки: выставляется одинаковый зазор между створками, проверяется плавность складывания и совпадение замков на крайних секциях. Финальная проверка — многократное открывание-закрывание системы под контролем монтажника, чтобы исключить перекос ещё на объекте.

• Замер — бесплатно, инженер выезжает в течение 1–2 дней;
• Изготовление — 5–7 рабочих дней;
• Монтаж рельсов — строго по уровню, шаг анкеров 400–500 мм;
• Регулировка кареток — до равномерного хода всех створок.

Уход и типичные проблемы эксплуатации

Главный узел, за которым нужно следить, — роликовая каретка в верхнем рельсе. Раз в 6–12 месяцев рельс очищают от пыли и песка щёткой, а ролики смазывают силиконовой смазкой без масляной основы (масло притягивает пыль и ускоряет износ). Если каретка начала цепляться при движении — это первый сигнал, что пора провести обслуживание, не дожидаясь заедания.

Нижний рельс нуждается в регулярной очистке от листьев и мусора, особенно на верандах загородных домов: скопившийся мусор мешает нижним направляющим и может поцарапать напольное покрытие. Уплотнители по контуру каждой створки протирают и обрабатывают силиконом перед зимним сезоном, чтобы резина не задубела на морозе.

Частая ошибка эксплуатации — попытка силой сдвинуть примёрзшую или заклинившую створку: это деформирует ролик или петлю, и ремонт обходится дороже профилактики. Вторая ошибка — экономия на безрамной системе для балкона, который планируют использовать зимой: без уплотнения такая гармошка не защищает от ветра и сквозняка.

• Смазывайте ролики верхнего рельса силиконовой смазкой без масла раз в 6–12 месяцев;
• Очищайте нижнюю направляющую от мусора и пыли регулярно;
• Не открывайте примёрзшие створки силой — сначала оттайте лёд;
• Для зимней эксплуатации выбирайте профильную, а не безрамную систему.

Цена и факторы стоимости

Стоимость остекления гармошкой у «Стеклофорт» начинается от 3600 ₽/м². В базовую цену входит безрамная или облегчённая профильная система с закалённым стеклом 6 мм и стандартной фурнитурой. Тёплый вариант с профилем, термовставкой и стеклопакетом обходится дороже — за счёт более сложной геометрии рамы и увеличенного числа уплотнителей.

На смету влияет количество секций: чем их больше при той же ширине проёма, тем больше петель, роликов и работы по фрезеровке, а значит, выше цена за метр. Форма проёма — прямая линия, угол здания, полукруг — также увеличивает стоимость из-за индивидуального расчёта каждой створки.

Дополнительно на цену влияет высота монтажа (работы на высоких этажах требуют больше времени бригады), выбор антивандальной фурнитуры для коммерческих объектов и наличие форточки для проветривания. Итоговую сумму «Стеклофорт» фиксирует в договоре после бесплатного замера — без доплат по факту на объекте.

Гармошка против раздвижной системы: что выбрать

Раздвижная система остаётся самой распространённой альтернативой гармошке для остекления балконов и веранд. Её главное преимущество — более простая и дешёвая конструкция без множества петель и роликовых кареток на каждой створке, что снижает и стоимость, и количество узлов, требующих обслуживания. Однако раздвижная система никогда не раскрывает проём полностью — часть полотен всегда перекрывает друг друга даже в открытом положении.

Гармошка выигрывает именно там, где важно полное раскрытие проёма: летние веранды, кафе, балконы с панорамным видом. Обратная сторона этого преимущества — большее количество подвижных соединений, а значит, больше точек, которые нужно регулярно смазывать и проверять. Для балкона, который открывают редко, а закрытым держат почти всегда, раздвижная система может быть практичнее.

Финансово гармошка обычно на 10–20% дороже раздвижной системы аналогичной площади из-за увеличенного количества фурнитуры на квадратный метр. Тем не менее для веранд загородных домов и летних кафе, где полное раскрытие фасада — часть концепции пространства, эта переплата чаще всего оправдана функционально.

Комплектация: доборные элементы и опции

Помимо самих створок, в комплект гармошки часто входят доборные элементы, влияющие на итоговый комфорт эксплуатации. Порог — важная деталь: он бывает высоким алюминиевым (проще в монтаже, но создаёт порожек при переходе), низким скрытым в стяжке (комфортнее для прохода, но сложнее в устройстве) или совсем без порога для веранд без разницы высот.

Замок на гармошке устанавливают на одной из крайних секций — он фиксирует весь пакет створок в закрытом положении. Для коммерческих объектов дополнительно предусматривают внутренний ригель или второй замок на противоположной стороне, чтобы исключить открывание системы с улицы при отсутствии персонала.

Дополнительно можно заказать декоративные накладки на профиль под цвет фасада, а также встроенную вентиляционную створку — она позволяет проветривать помещение без раскрытия всей гармошки. Для веранд, расположенных на солнечной стороне, полезно предусмотреть тонированное стекло, снижающее нагрев в летние месяцы.

Криволинейная сборка и нестандартные проёмы

Одно из главных практических преимуществ гармошки — способность огибать угол здания или полукруглый выступ веранды без разрыва конструкции на отдельные независимые блоки. Секции при этом соединяются петлями под разными углами, а верхний и нижний рельс изгибаются по той же линии, что и сам фасад, сохраняя единый визуальный контур остекления.

Для такой сборки важно, чтобы производитель мог точно рассчитать угол между соседними секциями ещё на этапе проектирования — ошибка в несколько градусов на одном стыке накапливается по всей длине гармошки и в итоге не позволяет пакету сложиться ровно. Именно поэтому криволинейные гармошки изготавливают только по индивидуальному замеру, без использования типовых заготовок.

На практике криволинейную гармошку чаще заказывают для эркерных веранд загородных домов и для летних площадок кафе с закруглённым углом здания. Несмотря на более сложное производство, итоговая конструкция выглядит целостно и не создаёт визуального разрыва в остеклении на стыке плоскостей — то, чего не удаётся добиться при простом стыке двух прямых секций под углом.

Стоимость криволинейной сборки обычно выше прямой гармошки той же площади на 15–25% из-за увеличенного времени проектирования и подгонки каждой секции. Тем не менее для сложных архитектурных форм это единственный способ получить остекление без видимых разрывов и компромиссов по геометрии проёма.

Сезонная эксплуатация: лето и зима

Складная гармошка ведёт себя по-разному в зависимости от сезона, и об этом стоит знать при заказе. Летом система максимально востребована в открытом положении — она может простаивать сложенной у края проёма неделями, подвергаясь воздействию солнца, пыли и осадков в этом положении, поэтому важно, чтобы фиксатор пакета в сложенном виде был надёжным и не позволял секциям хлопать на ветру.

Зимой, особенно на веранде без отопления, ключевым становится состояние уплотнителей на морозе. Резина низкого качества дубеет уже при −10…−15 °C и перестаёт плотно прилегать к раме, создавая ощутимые сквозняки. Проверенная EPDM-резина сохраняет эластичность вплоть до −40…−50 °C, поэтому именно на этот параметр стоит обращать внимание при выборе комплектации гармошки для круглогодичной эксплуатации.

Переходные сезоны — весна и осень — создают дополнительную нагрузку на роликовую фурнитуру из-за перепадов влажности и температуры в течение суток: конденсат на направляющих без своевременной очистки способствует появлению ржавчины на некачественной стали кареток. Использование нержавеющих или анодированных элементов в фурнитуре снимает эту проблему практически полностью и продлевает межсервисный интервал обслуживания.
