Профиль для безрамного остекления

Из чего состоит профильная система безрамного остекления

Несмотря на название «безрамное», система остекления без видимых рам вокруг каждого стекла всё равно строится на профильных элементах — просто они не окружают полотно со всех сторон, а расположены сверху и снизу. Конструкция состоит из четырёх узлов: верхнего несущего рельса, роликовых кареток, на которые подвешивается стекло, нижней направляющей и торцевых уплотнителей между соседними полотнами.

Верхний рельс — самый нагруженный элемент всей системы: именно на него приходится вес всех стеклянных полотен, поэтому его сечение, толщина стенки и способ крепления к парапету, потолку или кровельной балке определяют надёжность конструкции в целом. Нижняя направляющая в безрамных системах чаще не несущая, а направляющая — она удерживает низ стекла от раскачивания, но не берёт вес полотна на себя.

На чертеже профильной системы также отдельно прорабатывают крайнюю неподвижную секцию, к которой складывается весь пакет стёкол: она часто шире остальных и жёстко фиксируется к капитальной стойке, принимая на себя нагрузку от всего сложенного пакета в открытом положении, а не только от собственного веса.

Понимание того, из каких элементов состоит система, помогает заказчику задавать правильные вопросы подрядчику: не «какое у вас стекло», а «какой рельс, какие каретки и какой ресурс у роликов» — именно эти узлы изнашиваются первыми и определяют, будет ли конструкция легко ходить через пять-десять лет эксплуатации.

Крепёжные элементы, соединяющие рельс с несущей конструкцией здания — парапетом, потолком или кровельной балкой, — тоже часть системы, хотя о них редко вспоминают при выборе. Тип и шаг крепежа подбирают под материал основания: для бетонного парапета используют анкерные болты, для деревянного каркаса беседки — специализированные саморезы с учётом плотности древесины, а для металлической конструкции — сварку или болтовое соединение.

Верхний рельс: однорельсовые и многорельсовые системы

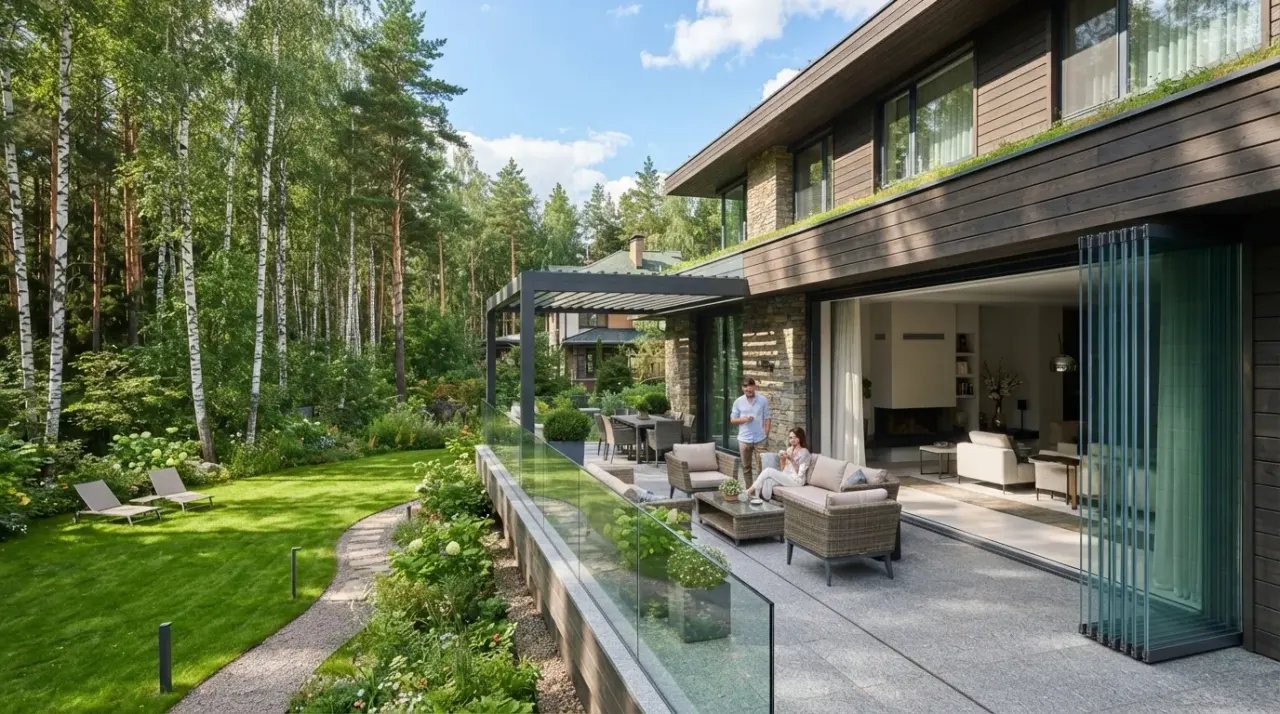

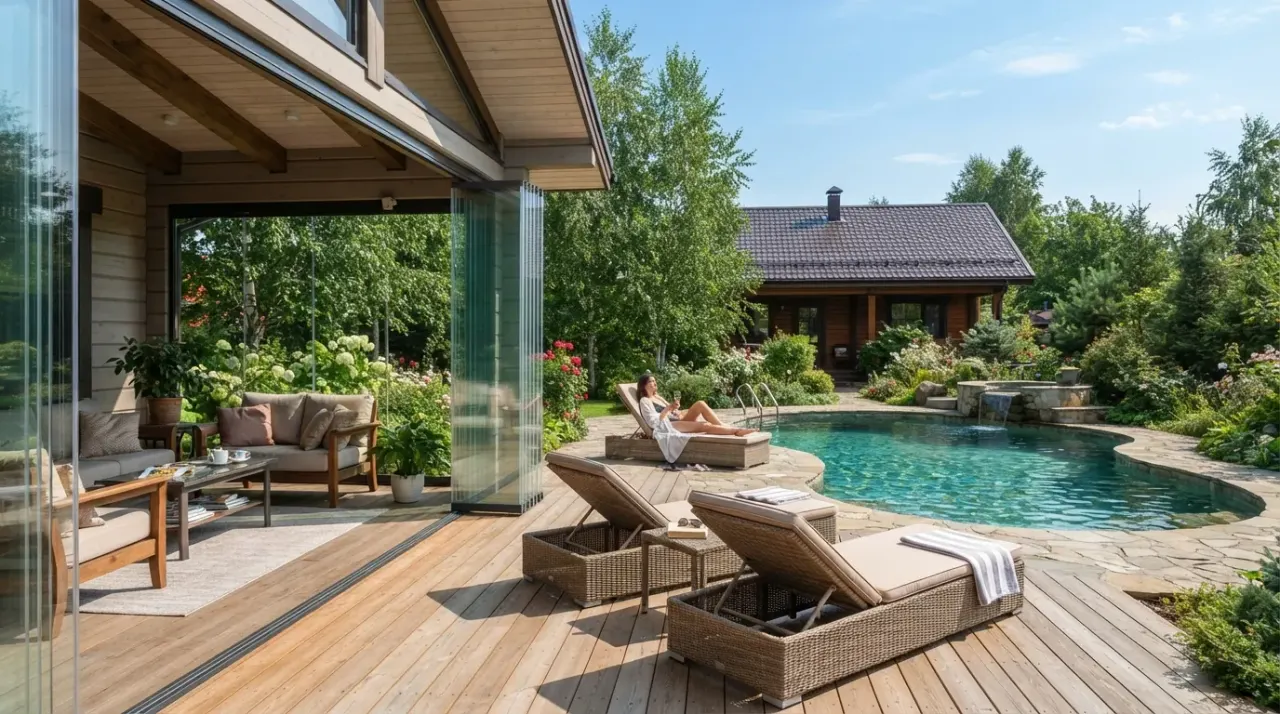

Однорельсовые системы — все стеклянные полотна двигаются по одному общему верхнему рельсу и складываются гармошкой в одну сторону, к боковой стойке. Это самое простое и распространённое решение для узких и средних проёмов до 4–5 м, где нет необходимости распределять полотна в разные стороны.

Направление складывания секций — влево, вправо или к центру — стоит планировать заранее с учётом расстановки мебели и функциональных зон: если у боковой стойки, где будет собираться пакет стёкол, стоит мангал или барная стойка, разумнее направить складывание в противоположную сторону, чтобы открытые секции не мешали свободному перемещению.

Многорельсовые системы — два и более параллельных рельса, позволяющие части стёкол складываться в одну сторону, а части — в другую, либо организовать более сложную схему открывания для очень широких проёмов от 6 м и более. Такие системы сложнее в изготовлении и монтаже, но дают гибкость планировки для больших веранд и беседок сложной формы.

Сечение рельса подбирают под массу и количество полотен: для лёгких секций из стекла 6 мм на балконе достаточно облегчённого профиля, для широких веранд со стеклом 8–10 мм нужен усиленный рельс с более толстой стенкой, иначе через несколько лет эксплуатации возможен прогиб профиля под накопленной нагрузкой.

Длина цельного рельса тоже имеет значение: для проёмов свыше 4–5 м рельс часто приходится стыковать из нескольких сегментов, и качество этого стыка напрямую влияет на плавность хода створок в месте соединения. Мы используем фрезерованные соединительные муфты вместо простого торцевого прилегания сегментов — это устраняет характерный «скачок» каретки в месте стыка рельса.

Роликовые каретки: устройство и ресурс

Роликовая каретка — узел, который крепится к верхнему торцу стекла (обычно через отверстие, просверленное до закалки) и катится по внутреннему пазу рельса на одном или нескольких подшипниковых роликах. Именно каретки определяют, насколько легко и бесшумно ходит тяжёлое стеклянное полотно, и именно они изнашиваются быстрее остальных элементов системы при интенсивной эксплуатации.

Качественные каретки используют закрытые шарикоподшипники, защищённые от пыли и влаги, и рассчитаны на десятки тысяч циклов открывания без разбалтывания. Бюджетные каретки с открытыми подшипниками служат заметно меньше, особенно на объектах у воды или в условиях повышенной запылённости — открытый механизм быстрее забивается песком и грязью.

Количество роликов на каретке (один, два или четыре) подбирают под вес стекла: для лёгких секций 6 мм на балконе достаточно каретки с одним-двумя роликами, для широких полотен 8–10 мм на веранде нужны каретки с четырьмя роликами, распределяющими нагрузку равномернее и продлевающими срок службы всего механизма.

Регулировка каретки по высоте — ещё одна деталь, о которой стоит спрашивать заранее: качественные каретки позволяют выставить положение стекла по вертикали на пару миллиметров уже после монтажа, что упрощает финальную настройку хода створок и выравнивание всего пакета полотен без демонтажа системы. Бюджетные каретки часто лишены такой регулировки, и любую неточность монтажа приходится исправлять только повторной установкой.

Нижняя направляющая и её виды

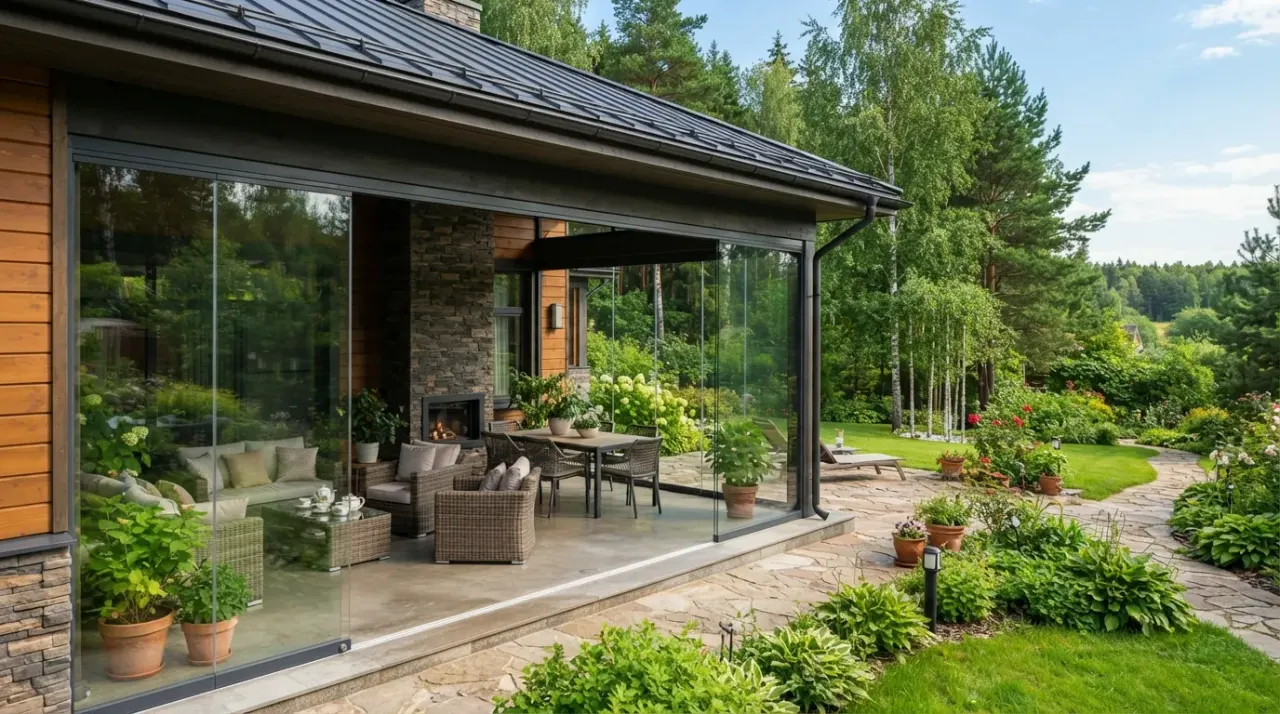

Нижняя направляющая безрамного остекления бывает двух типов: утопленная в пол (для проёмов без порога, что удобно для веранд и террас, где важно отсутствие препятствия при переходе) и накладная, устанавливаемая поверх готового пола или парапета (проще в монтаже, но создаёт небольшой порожек 15–20 мм).

Утопленный вариант эстетичнее и удобнее в эксплуатации, но требует закладки штробы в стяжку на этапе строительства или капитального ремонта пола — если пол уже готов, утопить направляющую задним числом сложно и дорого. Поэтому тип направляющей стоит закладывать в проект как можно раньше, желательно ещё на этапе строительства веранды или беседки.

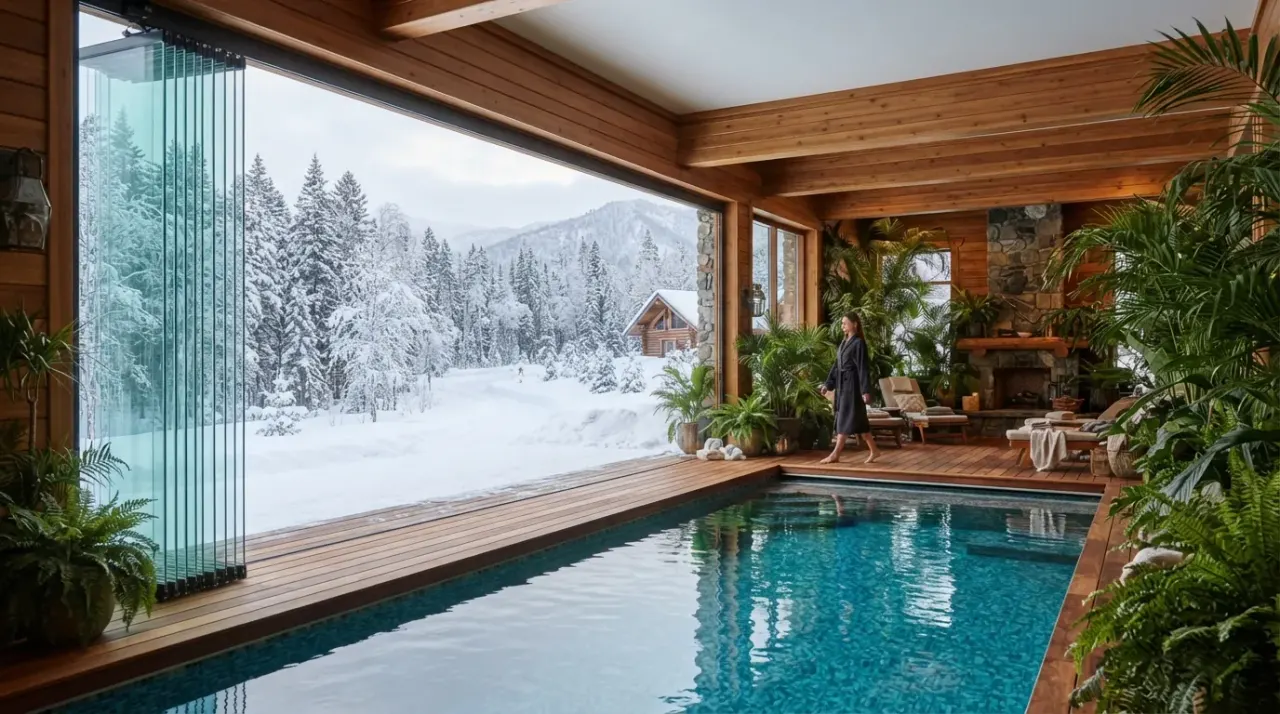

Материал направляющей — обычно тот же алюминиевый сплав, что и верхний рельс, с защитным анодированным или порошковым покрытием, устойчивым к влаге и перепадам температур на открытом воздухе. Для объектов с высокой влажностью (у бассейна, в приморском климате) рассматривают направляющие из нержавеющей стали.

Ширина паза направляющей должна точно соответствовать толщине выбранного стекла: слишком широкий паз даёт люфт и характерное дребезжание полотна на ветру, слишком узкий затрудняет ход и ускоряет износ нижней кромки стекла. Этот параметр рассчитывается индивидуально под конкретную толщину стекла, а не берётся универсальным для всех проектов.

Материал и покрытие профиля

Основной материал для профиля безрамного остекления — алюминиевый сплав серии 6060 или 6063, который сочетает малый вес, достаточную прочность и хорошую обрабатываемость при экструзии. Толщина стенки несущих элементов рельса — не менее 1,5–2 мм для надёжной эксплуатации на протяжении многих лет без деформации под нагрузкой.

Покрытие профиля защищает металл от коррозии и УФ-старения: порошковая полиэфирная эмаль по каталогу RAL — стандартный вариант, анодирование даёт более благородный вид и устойчивость к сколам на кромке. Для приморского климата или объектов рядом с бассейном применяют усиленное покрытие класса Qualicoat Seaside, устойчивое к воздействию соли и повышенной влажности.

Для премиальных объектов и там, где важна максимальная долговечность, рассматривают направляющие и крепёжные элементы из нержавеющей стали AISI 304 или 316 — они не подвержены коррозии даже во влажной среде без покрытия, но стоят заметно дороже алюминиевых аналогов.

Угловые и торцевые элементы, стыковка

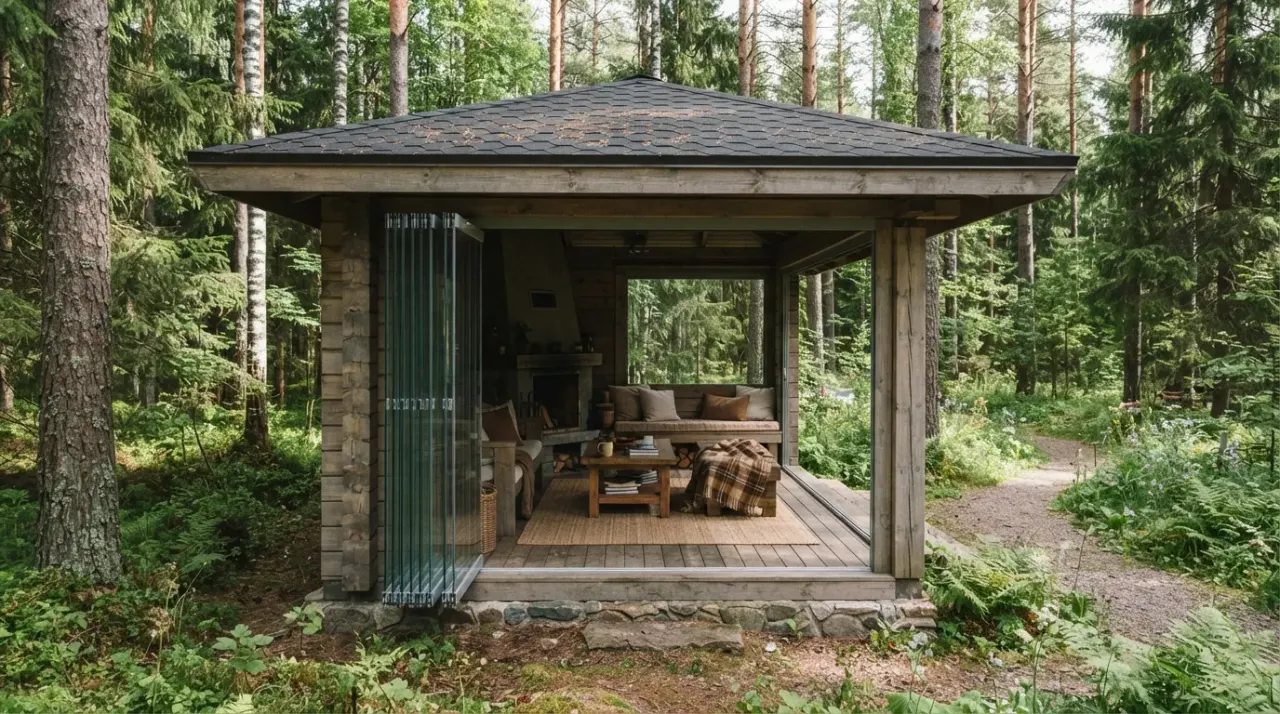

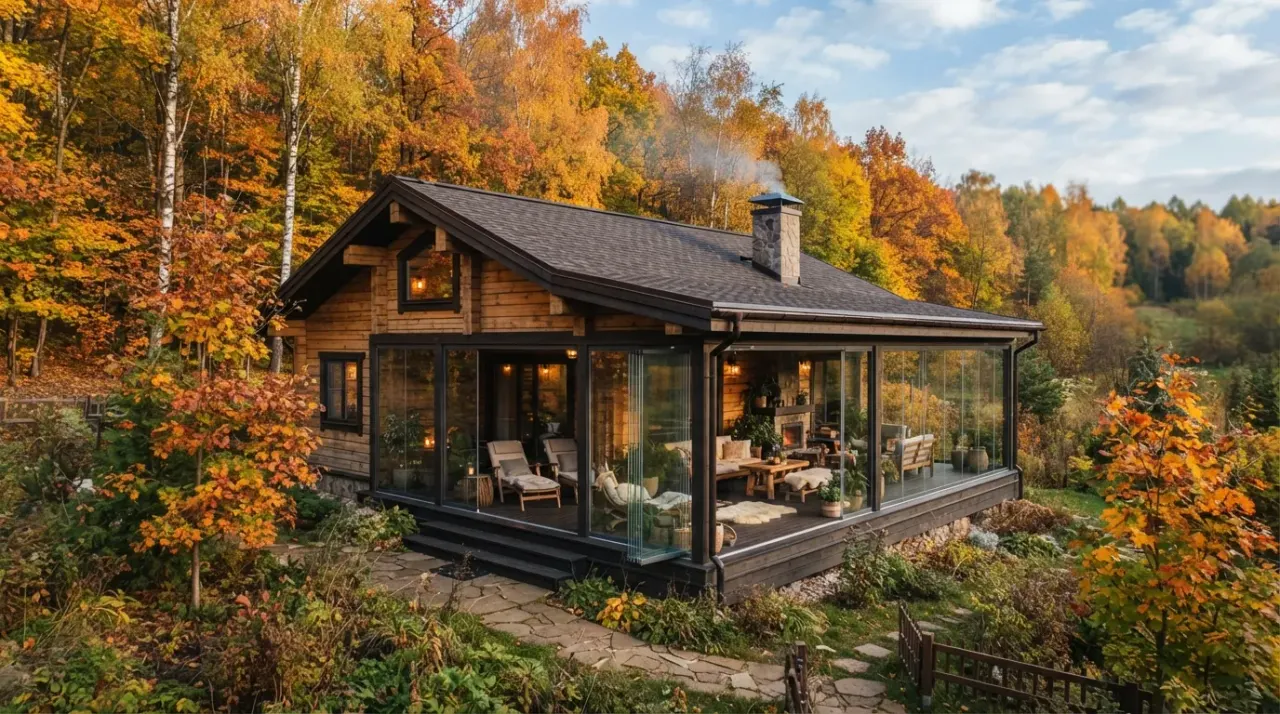

Для угловых проёмов и беседок сложной формы (шестигранных, восьмигранных) верхний рельс изготавливают с точным угловым сопряжением — обычно это отдельный фрезерованный узел, а не место простого стыка двух прямых профилей под произвольным углом. Ошибка в расчёте угла даже на несколько градусов заметна на готовой конструкции как перекос или щель в месте стыковки.

Торцевые уплотнители между соседними стеклянными полотнами — тонкие силиконовые или щёточные вставки, которые снижают продувание в закрытом положении, не мешая при этом складыванию секций гармошкой. Полностью герметичного стыка безрамная система не даёт в принципе — это фундаментальное ограничение технологии, а не недостаток конкретного производителя.

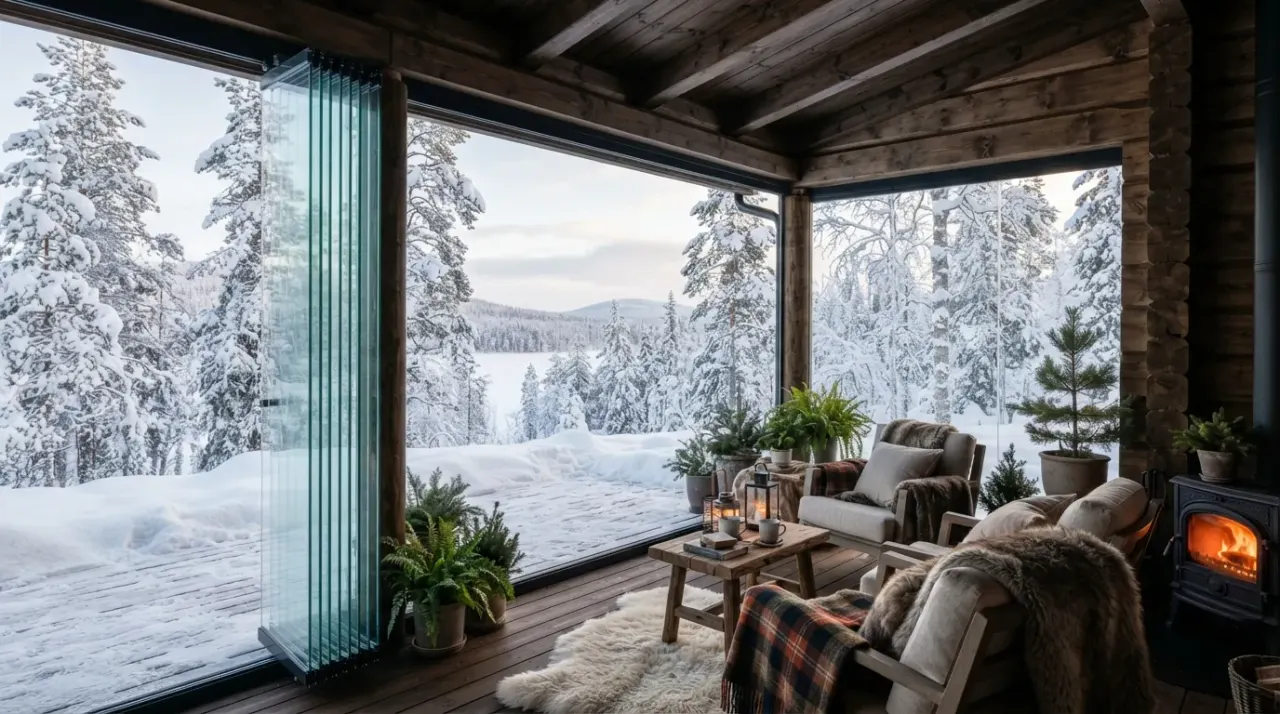

Угловая стойка, к которой складываются все полотна в закрытом виде, должна быть достаточно прочной и правильно закреплена к капитальной конструкции — именно на неё приходится нагрузка от всего пакета сложенных стёкол, и слабое крепление стойки со временем приводит к перекосу всей системы.

Уплотнители между стёклами

Уплотнители в безрамной системе выполняют скромную, но заметную роль: полностью убрать продувание они не могут, но существенно снижают его и предотвращают попадание мелкого мусора и насекомых в щели между полотнами. Щёточный тип уплотнителя чуть менее герметичен, но долговечнее на изгиб при частом складывании секций; силиконовый лепестковый даёт лучшую герметичность, но требует более аккуратной эксплуатации.

Уплотнители изнашиваются быстрее остальных элементов системы, особенно на солнечной стороне, где ультрафиолет разрушает резину и силикон активнее. Хорошая новость в том, что это одна из самых недорогих деталей для замены — регулярная проверка и своевременная замена уплотнителей поддерживают комфортный уровень герметичности без замены всей конструкции.

На верандах и беседках, расположенных на открытых продуваемых участках, стоит рассматривать усиленные уплотнители большего сечения — они частично компенсируют характерное для безрамных систем ограничение по ветрозащите.

Фурнитура запирания

Крайние секции безрамного остекления, которые фиксируют весь пакет сложенных полотен в закрытом положении, оснащают запорной фурнитурой — от простых накидных защёлок до более серьёзных замков с ригелем, если требуется дополнительная защита от несанкционированного открытия, например на летнем кафе или коммерческом объекте.

Ручки для безрамного остекления делают утопленными или минималистичными накладными — так, чтобы не мешать плотному складыванию полотен друг к другу и не портить эстетику панорамной конструкции. Материал ручек и защёлок обычно алюминий с тем же покрытием, что и профиль, либо нержавеющая сталь для влажных условий эксплуатации.

Для объектов, где безопасность особенно важна — беседки и веранды с доступом для детей, коммерческие площадки, — стоит обсудить с инженером на замере дополнительную фиксацию открытых секций: складчатый пакет стёкол в открытом положении на ветру без фиксатора может самопроизвольно сдвинуться.

Материал корпуса самой запорной фурнитуры имеет значение не меньше её конструкции: дешёвый силуминовый сплав со временем окисляется и теряет прочность на открытом воздухе, тогда как латунный или нержавеющий корпус сохраняет исправную работу десятилетиями даже во влажном климате. Разница в цене между этими вариантами фурнитуры небольшая относительно общей стоимости конструкции, но заметно влияет на долговечность.

Как выбрать систему под задачу

Для балкона и небольшой лоджии обычно достаточно облегчённой однорельсовой системы с каретками на один-два ролика — нагрузка невелика, а бюджет чаще ограничен. Для веранды средней ширины (3–5 м) разумен стандартный класс профиля с каретками на четыре ролика и утопленной или накладной направляющей в зависимости от готовности пола.

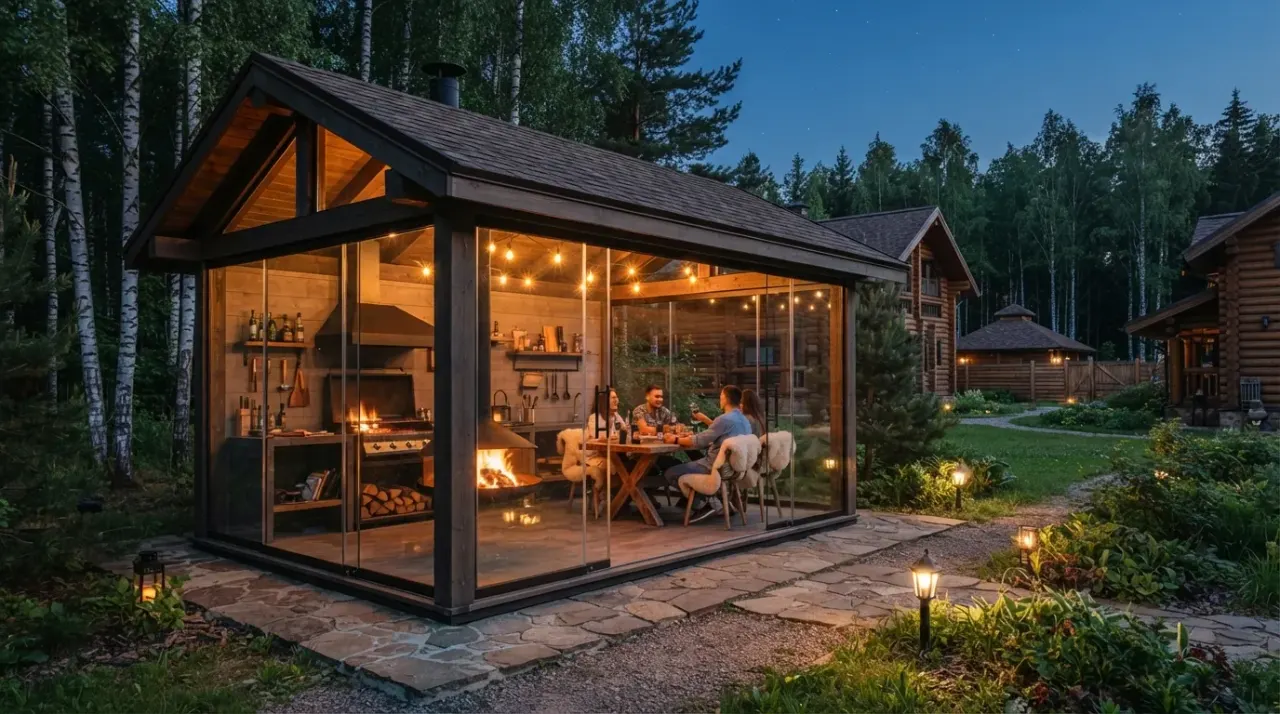

Для широких проёмов веранд и беседок от 5–6 м, а также для объектов с интенсивной ежедневной эксплуатацией (летние кафе, коммерческие веранды) стоит выбирать усиленный класс профиля: более толстый рельс, каретки повышенного ресурса, направляющие из нержавеющей стали. Разница в цене между стандартным и усиленным классом системы обычно 20–35%, но окупается меньшим числом сервисных обращений за годы эксплуатации.

Финальный выбор класса системы и конкретных узлов инженер «Стеклофорт» делает на замере, учитывая ширину проёма, интенсивность использования, климатические условия участка и бюджет заказчика — универсального решения «на все случаи» в безрамном остеклении не существует.

Стоит также учитывать перспективу расширения или изменения проёма в будущем: если есть вероятность, что через несколько лет ширина остекления увеличится (например, при пристройке дополнительной секции веранды), разумно сразу закладывать совместимую систему профиля, чтобы новую часть можно было интегрировать без полной замены существующего рельса и кареток.

• Балкон, лоджия — облегчённая однорельсовая система, каретки на 1–2 ролика;
• Веранда 3–5 м — стандартный класс, каретки на 4 ролика;
• Веранда, беседка от 5–6 м, интенсивная эксплуатация — усиленный класс профиля;
• Влажный климат, объекты у воды — направляющие и крепёж из нержавеющей стали.

Из чего складывается цена

Базовая цена безрамного остекления с профильной системой в «Стеклофорт» — от 4100 ₽ за м² под ключ: стекло, рельс, роликовые каретки, направляющая и монтаж. Класс профильной системы — стандартный или усиленный — один из главных факторов, влияющих на итоговую стоимость наряду с толщиной стекла.

Дополнительно на цену влияют количество роликов на каретке, материал направляющей (алюминий или нержавеющая сталь), сложность угловых узлов для нестандартной геометрии проёма и тип нижней направляющей — утопленная в пол обходится дороже накладной из-за дополнительных работ по штроблению стяжки.

Мы фиксируем цену в договоре после замера, на котором инженер подбирает класс профильной системы под конкретную ширину проёма и интенсивность использования. Предварительный расчёт по фотографии и размерам можно получить дистанционно на info@steklofort.ru.

Выбирая между несколькими предложениями, стоит уточнять у подрядчика конкретные характеристики профильной системы — сечение рельса, количество роликов на каретке, материал направляющей, — а не ограничиваться общей фразой «безрамное остекление под ключ». Именно эти детали определяют разницу между конструкцией, которая прослужит десятилетие без нареканий, и той, что потребует ремонта уже через пару лет.
