Витражное остекление из алюминиевых конструкций

Почему для витражей выбирают алюминий

Алюминий стал основным материалом для витражного остекления не случайно: сплав сочетает малый вес с высокой прочностью на изгиб, что критично для тонких протяжённых профилей, которые несут вес тяжёлых стеклопакетов на значительной высоте. Стальная конструкция сопоставимой жёсткости весила бы в два-три раза больше и требовала более массивного фундамента и усиленных узлов крепления, а деревянная не выдержала бы такой пролёт без промежуточных опор.

Второе важное свойство — стабильность геометрии. Алюминиевый профиль не разбухает от влаги, не рассыхается на солнце и не деформируется при перепадах температуры от −30 до +40 °C, которые типичны для средней полосы России. Это значит, что тонкая раскладка витража сохраняет ровные линии десятилетиями, а стеклопакеты не теряют герметичность из-за геометрических подвижек рамы.

Наконец, алюминий даёт архитектурную свободу: экструзионный профиль можно изготовить практически любого сечения, изогнуть по радиусу, состыковать под нестандартным углом. Это открывает возможности для арочных, наклонных и криволинейных витражей, которые сложно или невозможно реализовать в дереве или ПВХ. В «Стеклофорт» такие конструкции варят и собирают на собственном производстве в Москве по индивидуальному чертежу под каждый объект.

Экономическая сторона вопроса также играет роль: несмотря на то что алюминиевый профиль стоит дороже стального проката за килограмм металла, конечная конструкция часто выходит сопоставимой или даже дешевле за счёт меньшего расхода материала на единицу площади и упрощённого монтажа благодаря малому весу. Кроме того, алюминий почти не требует эксплуатационных затрат в течение всего срока службы, в отличие от дерева и стали, нуждающихся в периодической обработке или антикоррозийной защите.

Профильные системы: сечения и серии

Профильные системы для витражей делятся на холодные и тёплые. Холодные серии — Provedal P400, ALT C48, Татпроф ТП-45 — имеют глубину конструктива 45–60 мм, толщину стенки в несущих камерах 1,4–2,0 мм и подходят для веранд, беседок и других неотапливаемых пространств. Тёплые серии — Alutech ALT F72, СИАЛ КПТ74, Reynaers CW 50 — глубиной 68–104 мм с полиамидными термовставками шириной 24–34 мм, армированными стекловолокном для дополнительной жёсткости.

Сечение вертикальных стоек подбирают по расчёту: для витража высотой до 2,5 м обычно достаточно профиля 50×80 мм, для пролёта 4–6 м с ветровой нагрузкой уже нужно 60×130–60×150 мм, часто с внутренним стальным усилением. Толщина стенки алюминия менее 1,2 мм для несущих элементов не применяется — такой профиль не держит расчётную нагрузку и деформируется при сильном ветре.

Соединение элементов делают на литых угловых вставках, сварке или винтовых стяжках в зависимости от типа узла. Сварные угловые соединения дают максимальную жёсткость и используются в конструкциях, испытывающих повышенную ветровую нагрузку, винтовые — удобнее при монтаже и демонтаже на объекте, что важно для реконструкции существующих фасадов.

Отдельное внимание уделяют узлу примыкания витража к строительным конструкциям здания — фундаменту, перекрытию или стене проёма. Крепление выполняют через анкерные кронштейны с возможностью регулировки в трёх плоскостях, компенсируя отклонения геометрии, которые почти всегда присутствуют в реальном строительстве. Компенсационные зазоры закладывают заранее, учитывая температурное расширение алюминия на протяжённых участках конструкции.

• Холодные серии 45–60 мм — Provedal P400, ALT C48, Татпроф ТП-45;
• Тёплые серии 68–104 мм — Alutech ALT F72, СИАЛ КПТ74, Reynaers CW 50;
• Сечение стойки: 50×80 мм для пролёта до 2,5 м, 60×150 мм для 4–6 м;
• Соединения: сварка для максимальной жёсткости, винт — для ремонтопригодности.

Покрытия и защита профиля

Порошковая полиэфирная окраска по каталогу RAL — базовое и самое распространённое покрытие: толщина слоя 60–80 мкм даёт стойкость к УФ-излучению и атмосферным воздействиям на 15–20 лет без выцветания и мела на поверхности. Для объектов у моря или в промышленной зоне применяют усиленный класс покрытия Qualicoat Seaside — он устойчив к соляному туману и агрессивной атмосфере.

Анодирование — альтернатива порошковой окраске: электрохимический слой оксида алюминия толщиной 15–25 мкм не сколется на кромке и не выгорает даже под прямыми солнечными лучами десятилетиями. Оттенки анодирования ограничены естественной гаммой — серебро, шампань, бронза, чёрный — но благородная фактура металла ценится в архитектурных проектах представительского уровня.

Отдельная забота — защита от электрохимической коррозии в местах контакта алюминия со сталью и другими металлами: крепёж и закладные детали изолируют полимерными прокладками, иначе гальваническая пара разрушает алюминий быстрее естественного износа. Этот момент часто упускают недобросовестные подрядчики, экономя на изоляционных элементах, — через несколько лет в таких узлах появляется характерная белая коррозия.

Проверить качество покрытия можно уже на этапе приёмки: равномерный матовый или глянцевый блеск без наплывов и сколов на кромке — признак заводской, а не кустарной окраски профиля.

Стекло в алюминиевой раме

Заполнение алюминиевой витражной конструкции подбирают под задачу конкретной секции. Для фасадных участков без риска удара достаточно закалённого стекла 5–6 мм или однокамерного стеклопакета толщиной 24–32 мм. Для парапетных зон, дверных секций и участков ниже 900 мм от пола применяют триплекс — многослойное стекло, которое не осыпается при разрушении и держит конструкцию даже при сильном ударе.

Энергоэффективность в тёплой алюминиевой раме обеспечивает низкоэмиссионное i-стекло с напылением и заполнение межстекольной камеры аргоном: такая формула снижает теплопотери на 20–25% относительно обычного стекла. Для южных и юго-западных фасадов дополнительно применяют мультифункциональное стекло с солнцезащитными свойствами, чтобы избежать перегрева помещения в летние месяцы.

Декоративные варианты — матовое, сатинированное, тонированное и рифлёное стекло — используют точечно, чтобы разбавить сплошную прозрачную плоскость и добавить приватности отдельным зонам. В коммерческих витражах часто применяют стекло с логотипом или фирменным орнаментом, нанесённым пескоструйной обработкой или плёнкой — это превращает остекление в элемент айдентики бренда.

Область применения

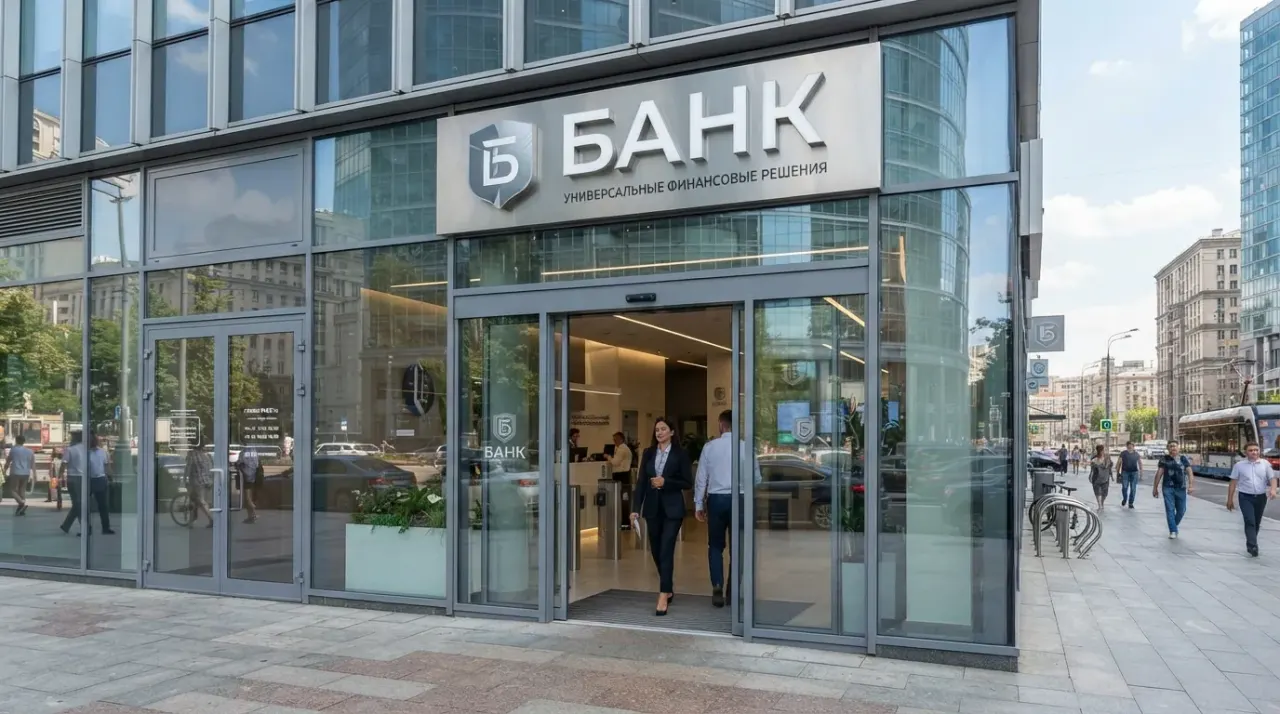

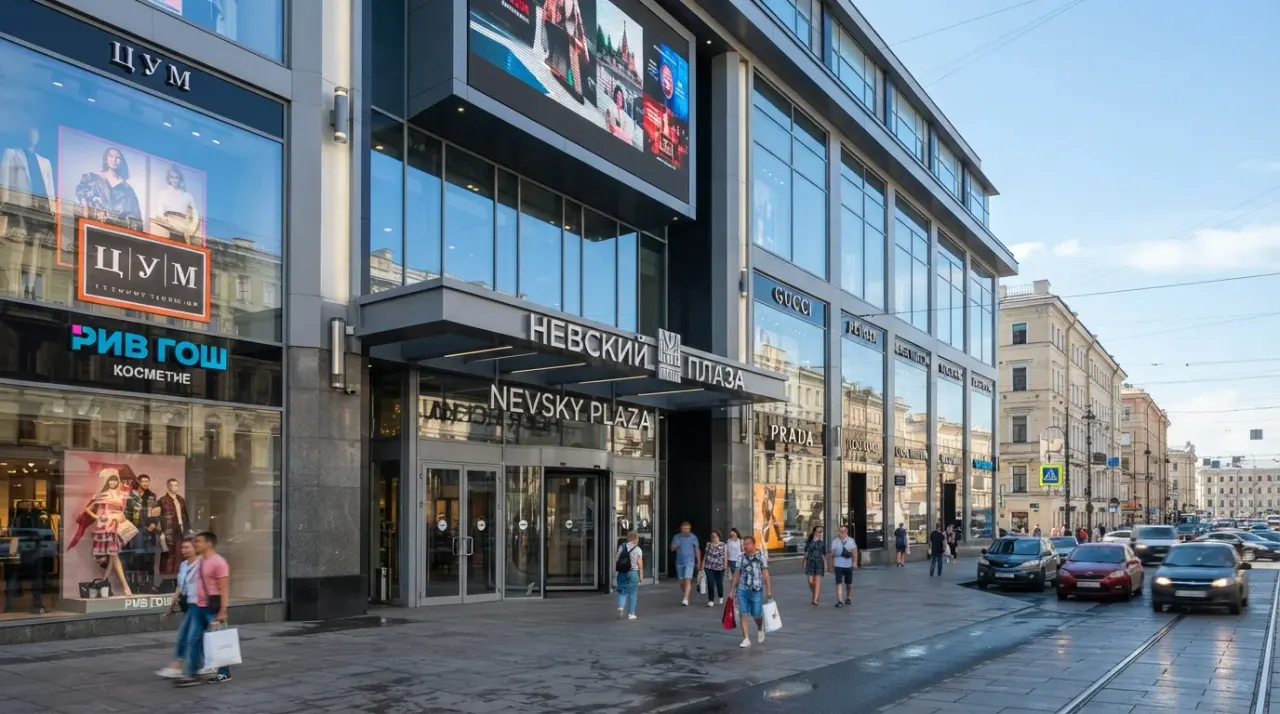

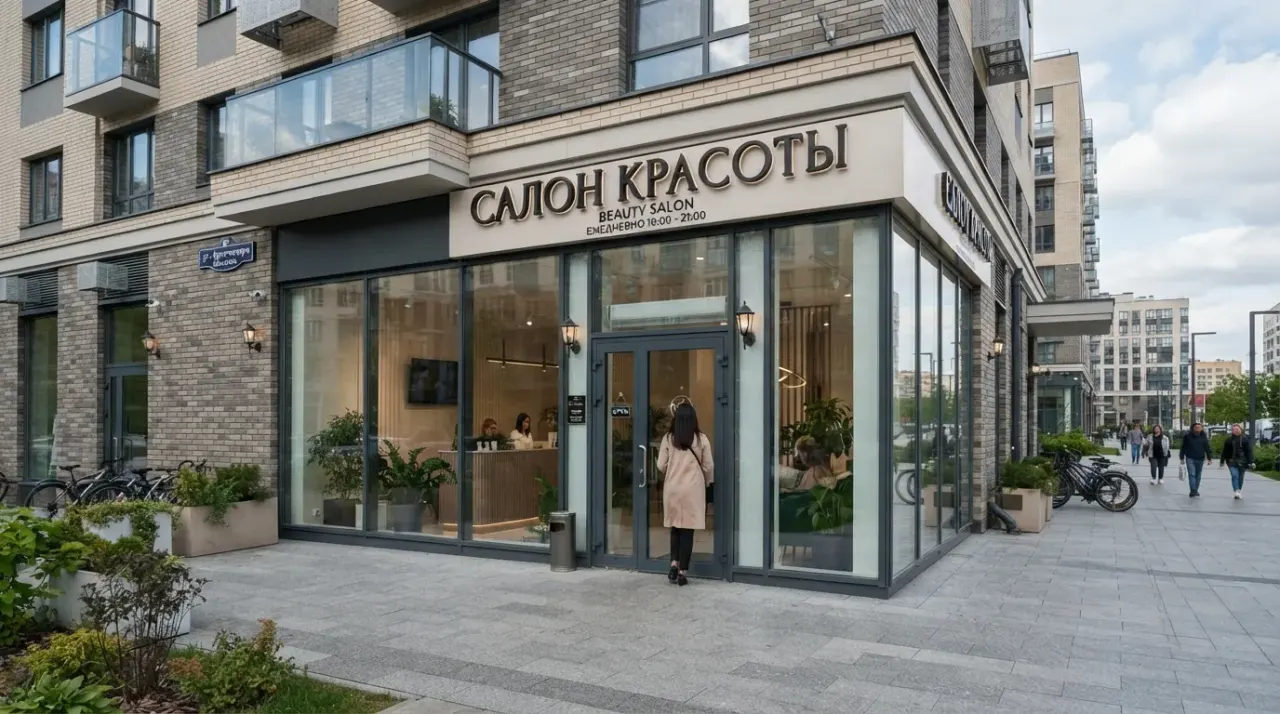

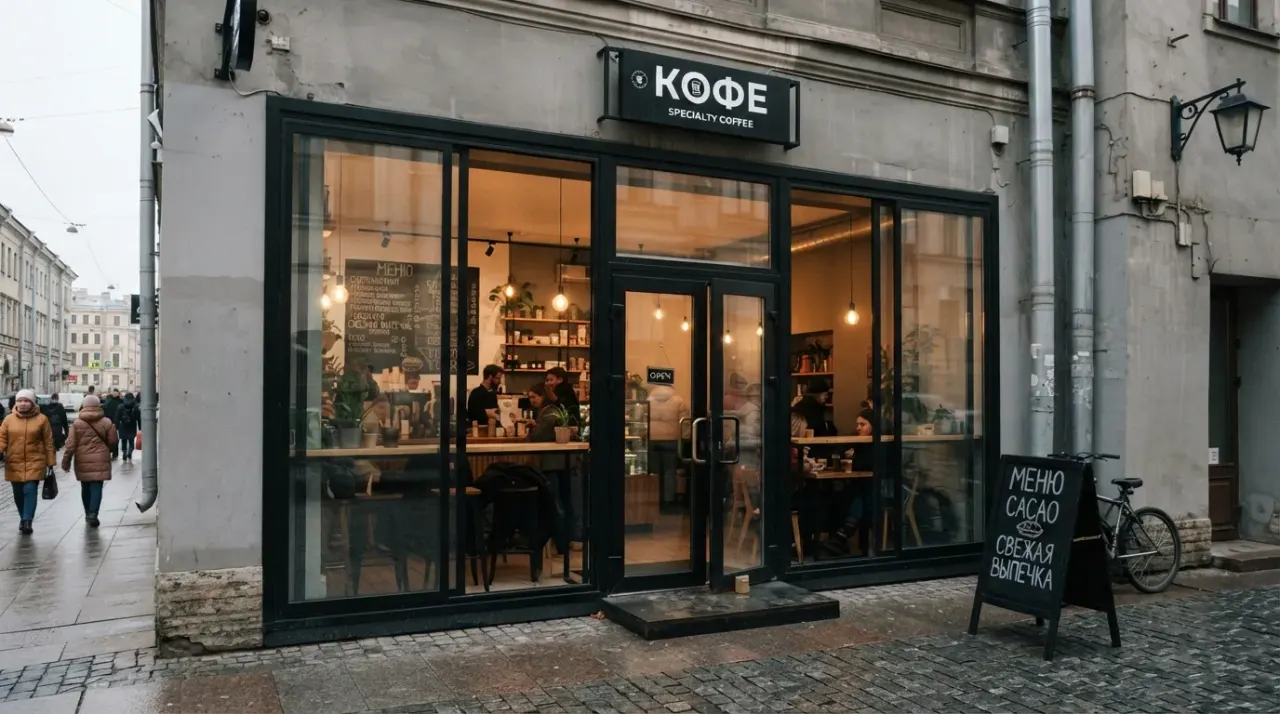

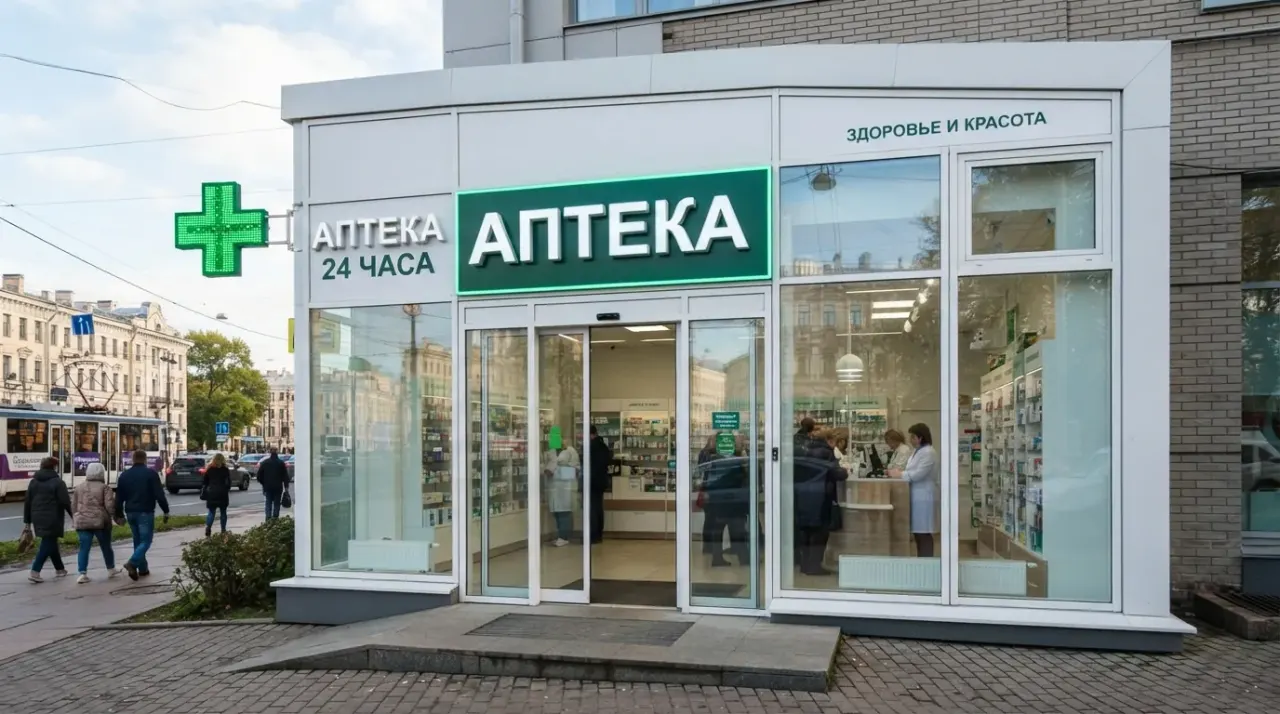

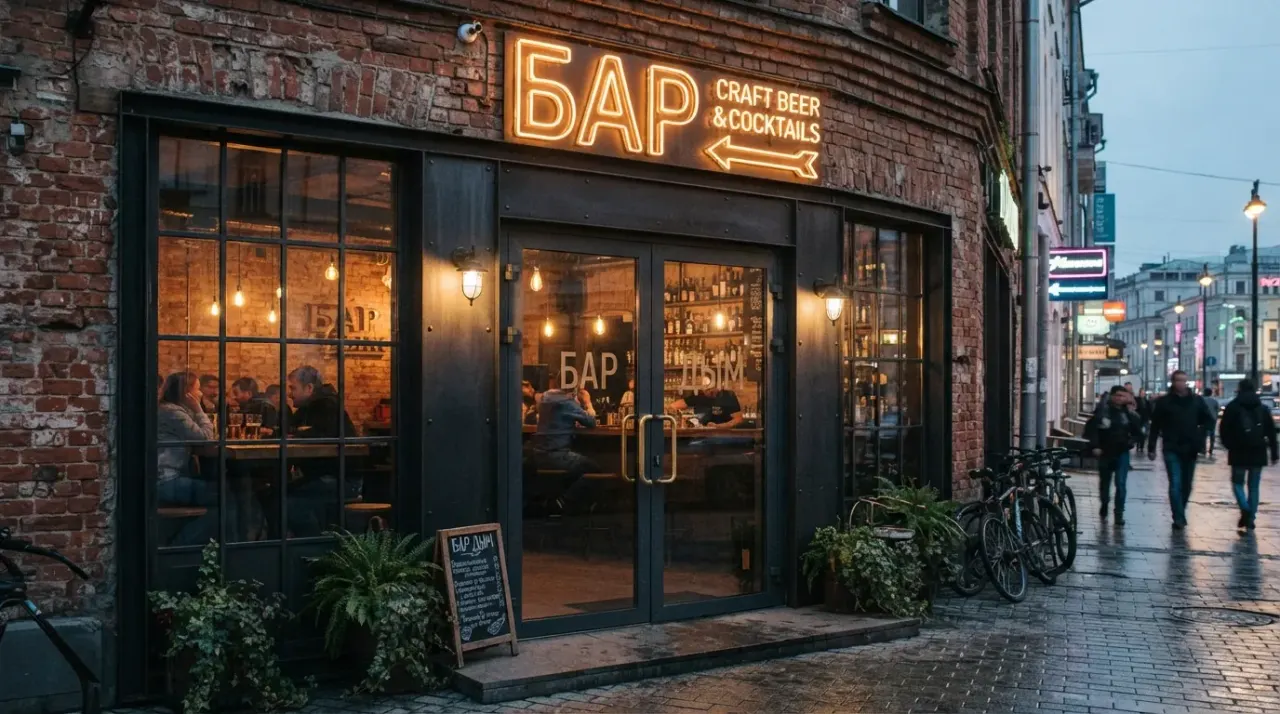

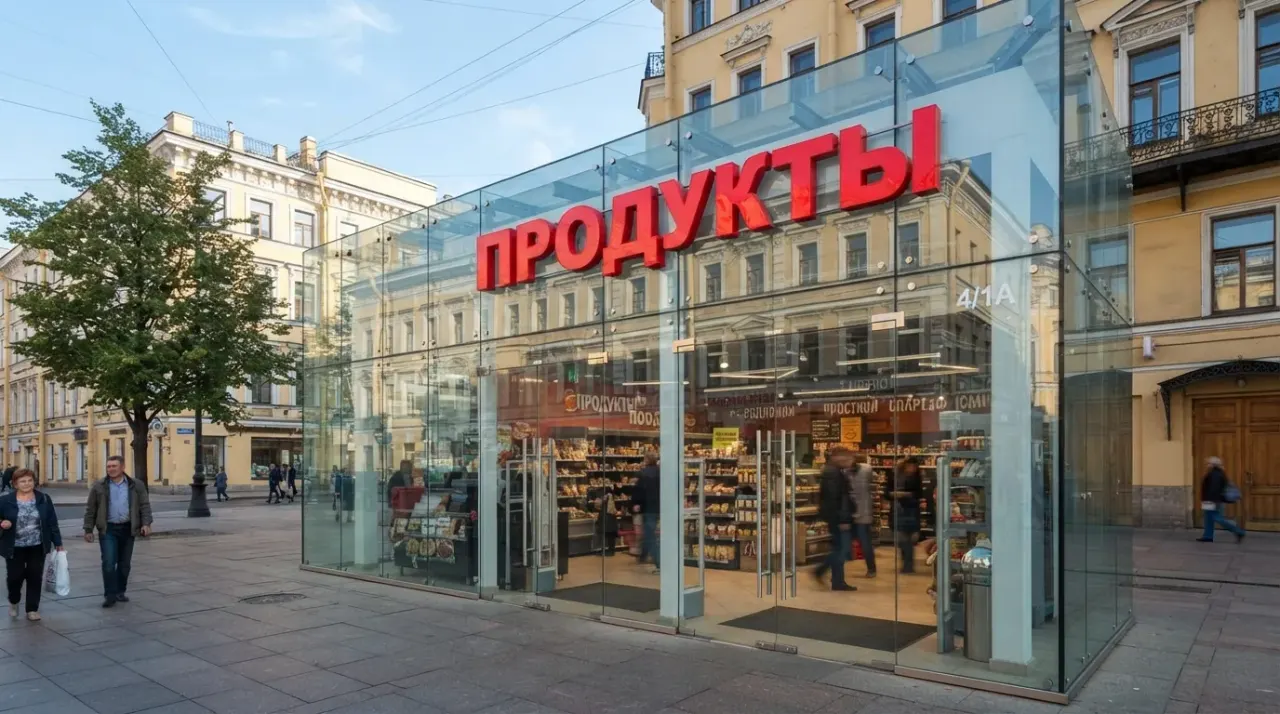

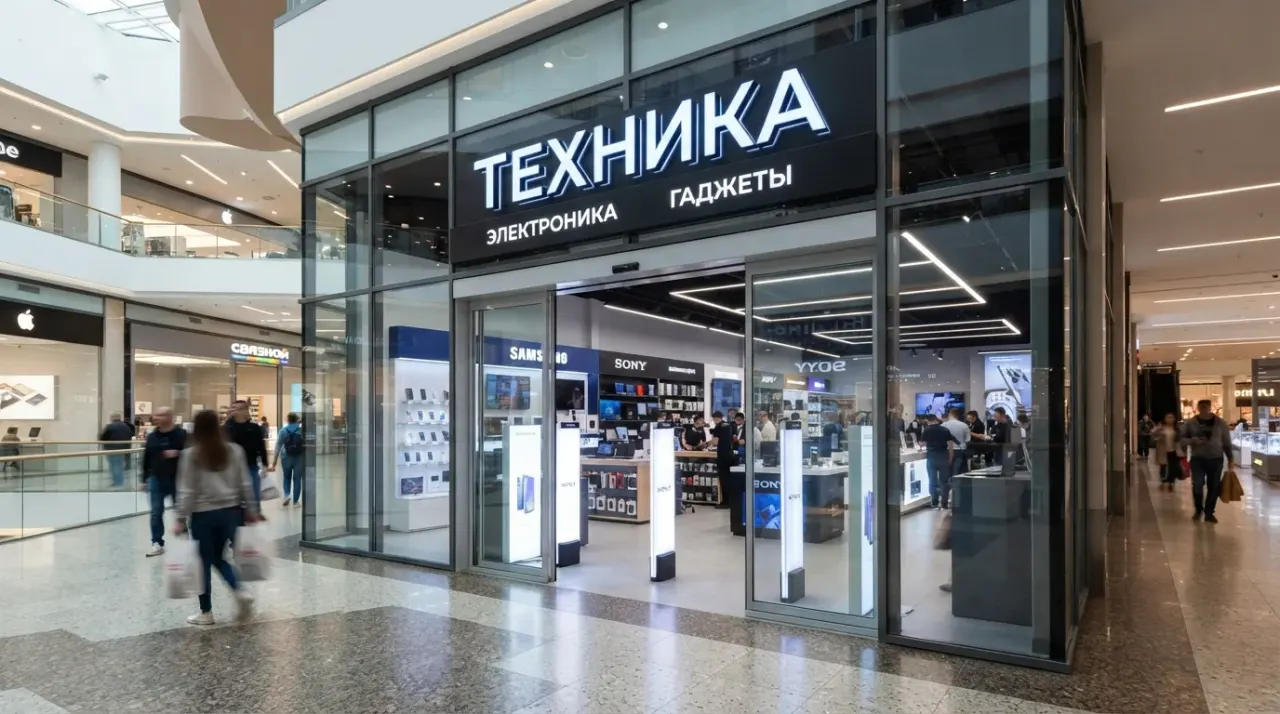

Алюминиевые витражи одинаково востребованы в частном и коммерческом строительстве. В загородных домах их ставят на фасады гостиных, веранд и вторых светов, где нужна большая площадь остекления при разумном весе конструкции. В коммерческой недвижимости — это витрины магазинов, входные группы бизнес-центров, остеклённые переходы между корпусами и атриумы торговых центров, где важна и эстетика, и прочность конструкции при интенсивной эксплуатации.

Отдельное направление — реконструкция фасадов: старые деревянные или стальные витражные рамы советской постройки заменяют на алюминиевые аналоги, получая заодно улучшенную теплоизоляцию и современный внешний вид здания без изменения архитектурного силуэта. Такие проекты часто выполняют поэтапно, с частичной заменой секций, чтобы не останавливать работу объекта во время монтажа.

Промышленные и складские здания используют холодные алюминиевые витражи для световых фонарей и панорамного остекления административных пристроек — здесь на первый план выходит не теплотехника, а стойкость конструкции к пыли, перепадам температур в неотапливаемых цехах и минимальные затраты на обслуживание в течение всего срока службы здания.

Общественные здания — школы, детские сады, поликлиники, спортивные комплексы — всё чаще получают алюминиевое витражное остекление входных групп и рекреационных зон: это соответствует современным требованиям к естественному освещению и одновременно обеспечивает прочность конструкции при высокой проходимости и интенсивной эксплуатации со стороны большого потока людей ежедневно.

• Частные дома: фасады гостиных, веранды, вторые света;
• Коммерция: витрины, входные группы, атриумы, переходы между корпусами;
• Реконструкция: замена старых деревянных и стальных рам на алюминиевые;
• Промышленные объекты: световые фонари, панорамное остекление пристроек.

Расчёт конструкции и нагрузок

Прежде чем приступить к изготовлению, инженер рассчитывает ветровую и снеговую нагрузку на конкретный витраж по действующим строительным нормам, учитывая высоту здания, район строительства и открытость участка ветру. От результата расчёта зависит сечение стоек, шаг импостов и толщина стекла — на открытой местности требования к прочности конструкции заметно выше, чем в плотной городской застройке.

Отдельно проверяют собственный вес заполнения: стеклопакет площадью 2 м² может весить 40–60 кг, и вся эта нагрузка передаётся на профиль и далее на узлы крепления к зданию. Для крупных витражей закладывают опорные клинья под нижней кромкой стекла, которые равномерно распределяют вес и не дают стеклопакету сместиться в пазе со временем.

Температурное расширение алюминия — ещё один параметр расчёта: на пролёте в несколько метров профиль меняет длину на несколько миллиметров при сезонном перепаде температур, и в конструкции закладывают компенсационные зазоры в узлах примыкания. Игнорирование этого фактора — частая причина растрескивания герметика и разгерметизации швов после первого годового цикла эксплуатации.

Изготовление и монтаж: этапы работ

После бесплатного замера и инженерного расчёта готовится рабочий чертёж со спецификацией: сечения профиля, раскладка импостов, формула стеклопакета, цвет по RAL, узлы крепления к зданию. Изготовление типовой конструкции занимает 5–7 рабочих дней в собственном цехе: раскрой профиля, фрезеровка узлов, сборка каркаса, установка термовставок для тёплых систем, монтаж стеклопакетов и контрольная сборка перед отгрузкой.

Монтаж витража ведут по утверждённому проекту: сначала выставляют и фиксируют несущий каркас по уровню и отвесу, проверяя соответствие расчётной геометрии, затем устанавливают заполнение и закрывают прижимные крышки или выполняют герметизацию по структурной схеме. Все монтажные швы заполняют профессиональной монтажной пеной и защищают паро- и гидроизоляционными лентами снаружи и изнутри.

Финальный этап — контроль качества: проверка отсутствия перекосов и зазоров, тест открывающихся секций на плавность хода, при необходимости — тепловизионная съёмка для выявления мостиков холода. Объект сдаётся по акту, гарантия на конструкцию и остекление действует до 7 лет по договору.

• Замер и расчёт нагрузок — бесплатно, с учётом района строительства;
• Изготовление — 5–7 рабочих дней в собственном производстве;
• Монтаж — по утверждённому проекту с контролем геометрии;
• Приёмка — тест открывающихся секций и проверка герметичности швов.

Фурнитура и открывающиеся элементы

Даже преимущественно глухая витражная конструкция обычно включает одну-две открывающиеся секции для проветривания — поворотные, откидные или поворотно-откидные. Фурнитуру для таких створок подбирают под массу полотна: тяжёлый стеклопакет 32–40 мм требует усиленных петель и многоточечного запирания, а при ширине створки свыше 900 мм — дополнительной ножницы безопасности, предотвращающей самопроизвольное складывание при откидном положении.

Для входных дверей, встроенных в витражную раскладку, применяют многозапорные замки с ригелями в нескольких точках по периметру и доводчики, рассчитанные на интенсивность использования конкретного объекта — от бытового класса EN2-EN3 для частного дома до коммерческого EN4-EN6 для входных групп с высокой проходимостью.

Ручки и запорные механизмы подбирают не только функционально, но и эстетически: скрытые петли и минималистичные ручки-скобы сохраняют чистоту графики витража, тогда как классические накладные ручки лучше сочетаются с традиционной архитектурой. Материал фурнитуры — нержавеющая сталь или алюминий с антикоррозийным покрытием — важен для конструкций, эксплуатируемых на открытом воздухе или у водоёмов, где обычная сталь быстрее подвергается коррозии.

Уход и типичные ошибки

Уход за алюминиевой витражной конструкцией минимален: профиль протирают влажной тканью без абразивов и растворителей 2–4 раза в год, стекло моют обычным средством для окон. Уплотнители открывающихся секций обрабатывают силиконовой смазкой перед началом зимнего сезона, а петли и запорные механизмы смазывают машинным маслом раз в год для сохранения плавности хода.

Частая ошибка при заказе — экономия на сечении профиля ради снижения цены: недостаточно жёсткая конструкция «играет» при сильном ветре и со временем разбалтывает узлы крепления стекла, что через несколько лет приводит к протечкам и скрипу. Вторая ошибка — установка холодного профиля на отапливаемый фасад, из-за чего уже к первой зиме на внутренней поверхности появляется конденсат.

Третья ошибка — пренебрежение расчётом температурного расширения металла на большом пролёте: без компенсационных зазоров в узлах примыкания герметик со временем растрескивается, а швы разгерметизируются. Грамотный проект закладывает эти зазоры заранее, что делает переделку после монтажа ненужной.

Из чего складывается цена

Цена алюминиевого витражного остекления в «Стеклофорт» начинается от 4800 ₽ за м². Холодная конструкция с закалённым стеклом для веранды или беседки обходится ближе к нижней границе диапазона. Тёплый витраж с термовставкой, энергосберегающим стеклопакетом и открывающимися секциями для отапливаемого помещения стоит 8000–14 000 ₽/м² в зависимости от сложности проекта.

На стоимость влияют пять факторов: площадь и высота остекления (крупные проекты выходят экономичнее за квадратный метр), тип профильной системы и сечение стоек под расчётную нагрузку, формула стеклопакета и тип стекла, сложность геометрии — арочные и наклонные элементы требуют индивидуального раскроя — и покрытие профиля: анодирование стоит дороже стандартной порошковой окраски.

Итоговую смету фиксируем в договоре после бесплатного замера и инженерного расчёта, без доплат по факту монтажа. Срок изготовления типовой конструкции — 5–7 рабочих дней, гарантия — до 7 лет на профиль, фурнитуру и остекление. Предварительную оценку по вашим размерам и фотографии фасада пришлите на info@steklofort.ru.
