Алюминиевое витражное остекление

Что такое витражное остекление

Витражное остекление — это светопрозрачная фасадная конструкция на несущем алюминиевом каркасе, где стекло занимает основную площадь, а профиль сведён к минимально необходимой сетке стоек и ригелей. Термин «витраж» здесь не про декоративный цветной рисунок, а про строительную технологию: цельный остеклённый фасад, собранный из модулей и предназначенный для больших проёмов — от входных групп торговых центров до вторых светов частных домов.

В основе конструкции — несущий каркас из алюминиевых стоек и горизонтальных ригелей, в ячейки которого устанавливаются стеклопакеты или сэндвич-панели. В отличие от обычного окна, витраж не ограничен стандартными размерами створки: модульная сетка позволяет собрать фасад практически любой конфигурации — прямой, ломаный, с наклонными и криволинейными участками, что особенно ценится в индивидуальном проектировании.

Витражные системы делятся на два конструктивных класса: стоечно-ригельные, где профиль виден снаружи и держит стекло механически прижимными планками, и структурные, где стекло крепится на силиконовый клей без видимой снаружи рамы — фасад выглядит как сплошная стеклянная плоскость. Выбор между ними определяется бюджетом, архитектурным замыслом и требованиями к ремонтопригодности конструкции.

Отдельно выделяют полуструктурные и модульные unitized-системы, о которых подробнее рассказано ниже: они занимают промежуточное положение между классической стоечно-ригельной сборкой и полностью структурным остеклением, позволяя балансировать между визуальной лёгкостью фасада, скоростью монтажа и итоговым бюджетом проекта.

Стоечно-ригельная и структурная системы

Стоечно-ригельная система — самый распространённый и универсальный тип витража. Несущий каркас собирается из стоек сечением 50×150–200 мм (в зависимости от пролёта и нагрузки) и ригелей меньшего сечения, стекло фиксируется прижимными планками с наружной стороны и закрывается декоративной крышкой того же профиля. Видимая ширина линий каркаса — 50–60 мм, что создаёт характерный ритм членения фасада и одновременно упрощает замену отдельного стеклопакета без демонтажа всей конструкции.

Полуструктурная система убирает вертикальные прижимные планки, оставляя видимыми только горизонтальные линии ригелей — фасад выглядит легче, а вертикальные стыки практически не читаются. Стекло в полуструктурной системе крепится на структурный силиконовый герметик по вертикали и механически по горизонтали — компромисс между эстетикой и ремонтопригодностью.

Полностью структурная система клеит стеклопакет к раме силиконовым герметиком со всех четырёх сторон, без единой видимой снаружи детали крепежа. Такой фасад выглядит как монолитная стеклянная плоскость, но требует более строгого контроля качества на производстве: структурный клей набирает полную прочность за несколько суток, и сборка таких модулей выполняется только в заводских условиях, а не на объекте.

Выбор между тремя системами часто определяется не только бюджетом, но и требованиями по обслуживанию фасада: стоечно-ригельная система позволяет заменить повреждённый стеклопакет за несколько часов силами обычной монтажной бригады, тогда как ремонт структурного остекления требует более сложной технологии демонтажа и повторной проклейки, которую выполняют только специализированные подрядчики.

• Стоечно-ригельная — универсальный вариант, лёгкий доступ к замене стёкол;
• Полуструктурная — скрытые вертикальные стыки, более лёгкий фасад визуально;
• Структурная — сплошная стеклянная плоскость, сборка только в цехе;
• Модульная (unitized) — крупные блоки собираются в цехе и монтируются целиком.

Профиль и несущая способность

Профиль для витражного остекления рассчитывается индивидуально под пролёт, высоту здания и ветровой район — в отличие от оконных систем, где сечение стойки типовое. Сечение несущей стойки подбирают расчётом на прогиб (не более 1/200 длины пролёта под расчётной ветровой нагрузкой) и на прочность самого алюминиевого сплава: для витражей чаще всего используют сплавы серии 6060–6063 Т5/Т6 с пределом прочности 195–260 МПа.

Термовставка нужна витражу так же, как обычному окну: для тёплого фасада применяют профиль с двумя рядами полиамидных барьеров шириной 24–34 мм, что даёт приведённое сопротивление теплопередаче каркаса на уровне 0,6–0,8 м²·°C/Вт. Холодные витражные системы (без разрыва) используют для нежилых пристроек, входных групп с тамбуром и технических остеклённых объёмов, где отопление не требуется.

Отдельного внимания заслуживает узел примыкания витража к плите перекрытия и к капитальным стенам — именно здесь чаще всего возникают протечки и мостики холода при некачественном монтаже. Правильная схема включает противопожарную набивку в межэтажном стыке, наружный слой ПСУЛ-ленты и внутреннюю пароизоляцию, а на многоэтажных зданиях — компенсаторы температурного расширения профиля через каждые 6–8 м.

Стекло и заполнение витража

Заполнение ячеек витража не ограничивается прозрачным стеклом. Стеклопакеты используют для остеклённых зон фасада, а непрозрачные участки — цоколь, простенки, зоны за подвесными потолками — заполняют алюминиевыми композитными панелями или спандрел-стеклом с керамической эмалью, окрашенным в цвет фасада. Такое комбинирование позволяет скрыть плиты перекрытий и инженерные коммуникации, сохраняя цельность фасадного рисунка снаружи.

Для остеклённых участков применяют закалённое и мультифункциональное стекло с селективным напылением, которое отражает избыточное солнечное излучение летом и удерживает тепло зимой. На высоких этажах и в зонах, доступных пешеходам снизу, обязателен триплекс — по действующим требованиям безопасности стекло, которое может выпасть с высоты, должно быть многослойным.

Декоративные варианты — тонированное, зеркальное, сатинированное и цветное стекло — используют для акцентных зон фасада, логотипов и художественных композиций. Отдельная категория — витражи с пескоструйным рисунком или УФ-печатью, которые сочетают функцию остекления с брендированием входной группы или интерьерной перегородки в стиле витража.

При комбинировании нескольких типов заполнения в одном фасаде важно заранее просчитать весовую нагрузку на каждый узел каркаса: спандрел-панели и композитные вставки заметно легче стеклопакетов той же площади, и неравномерное распределение веса по модульной сетке без предварительного расчёта может привести к перекосу отдельных ячеек фасада уже в первые годы эксплуатации.

• Стеклопакет с мультифункциональным стеклом — основной остеклённый контур;
• Спандрел-стекло и композитные панели — непрозрачные зоны и цоколь;
• Триплекс — обязателен для высотных и пешеходно-доступных участков;
• Тонировка, УФ-печать, пескоструй — акцентные и брендированные зоны.

Где применяют витражное остекление

Коммерческая недвижимость — основная область применения витражных систем: входные группы торговых центров, фасады офисных зданий, витрины магазинов и шоурумов. Здесь витраж выполняет одновременно архитектурную и рекламную функцию — большая площадь остекления делает интерьер видимым с улицы и работает как постоянная витрина, а фирменный цвет профиля поддерживает брендбук компании.

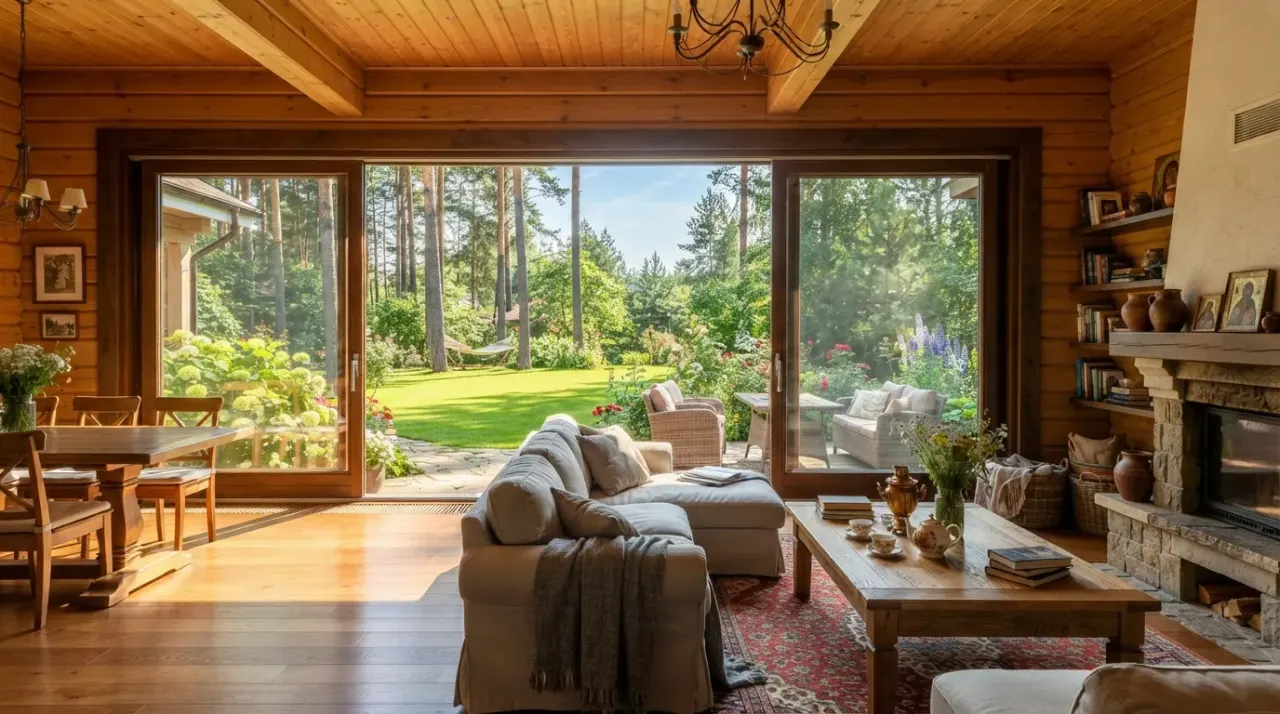

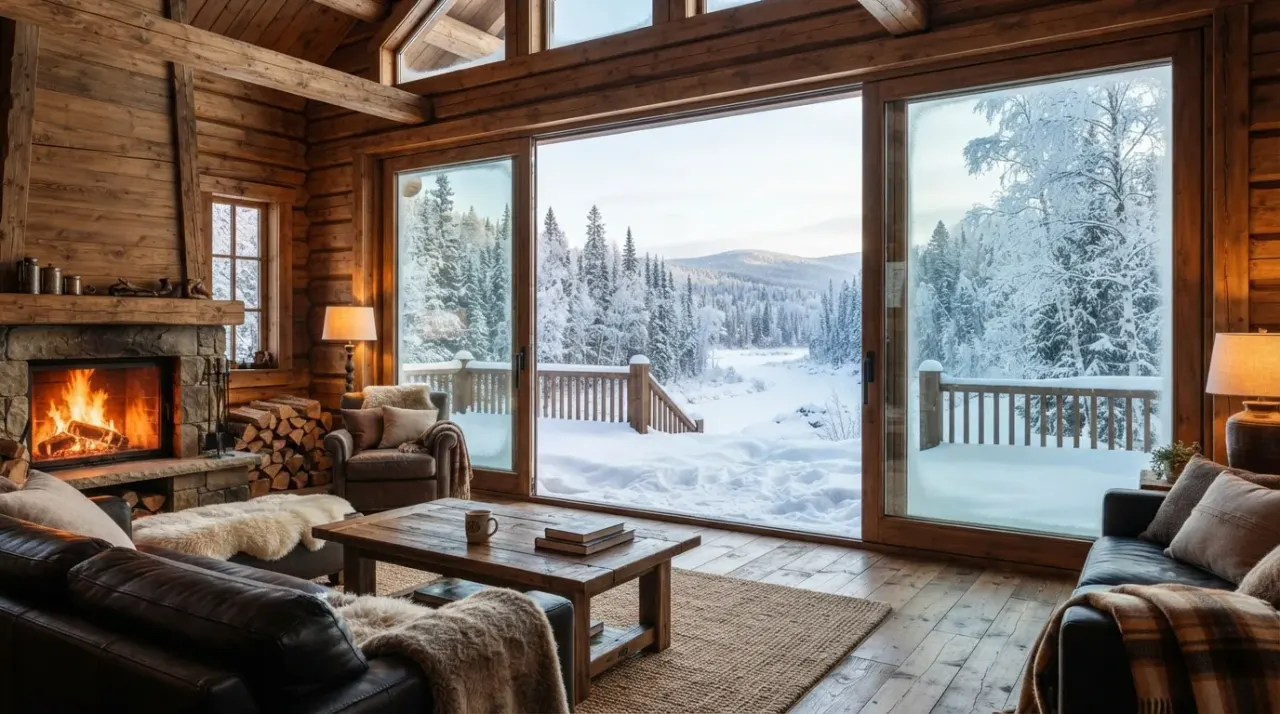

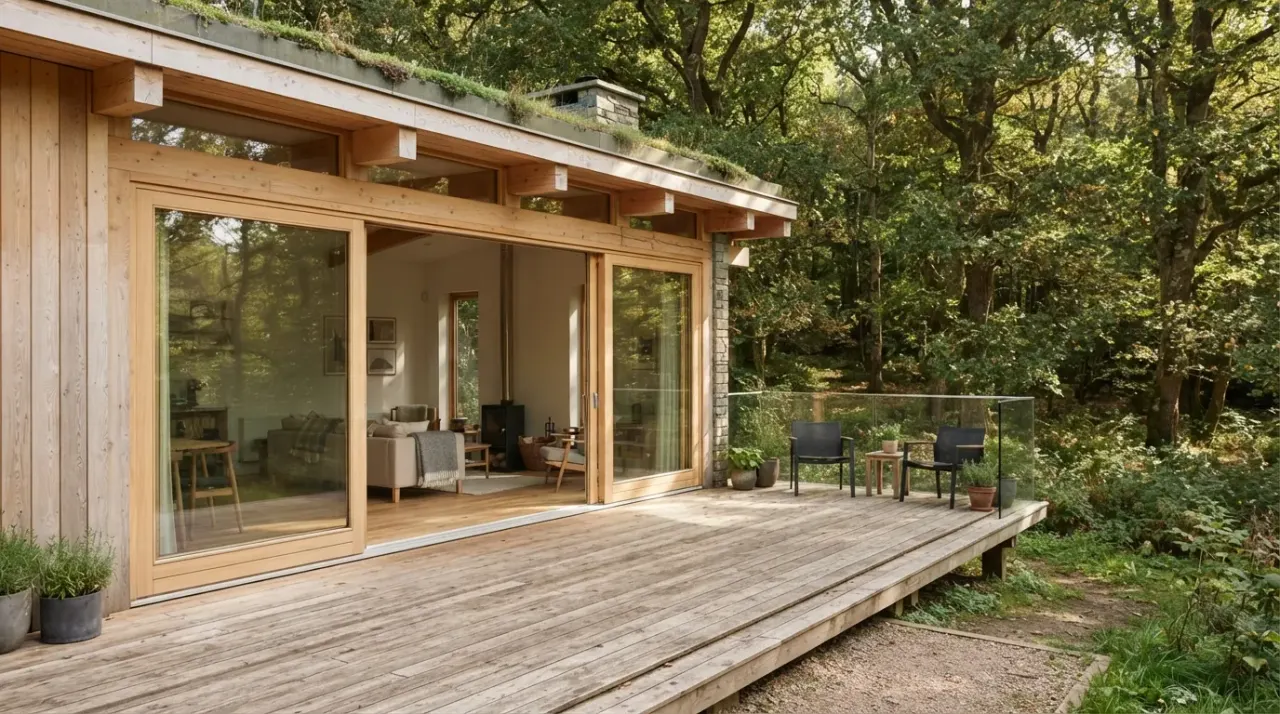

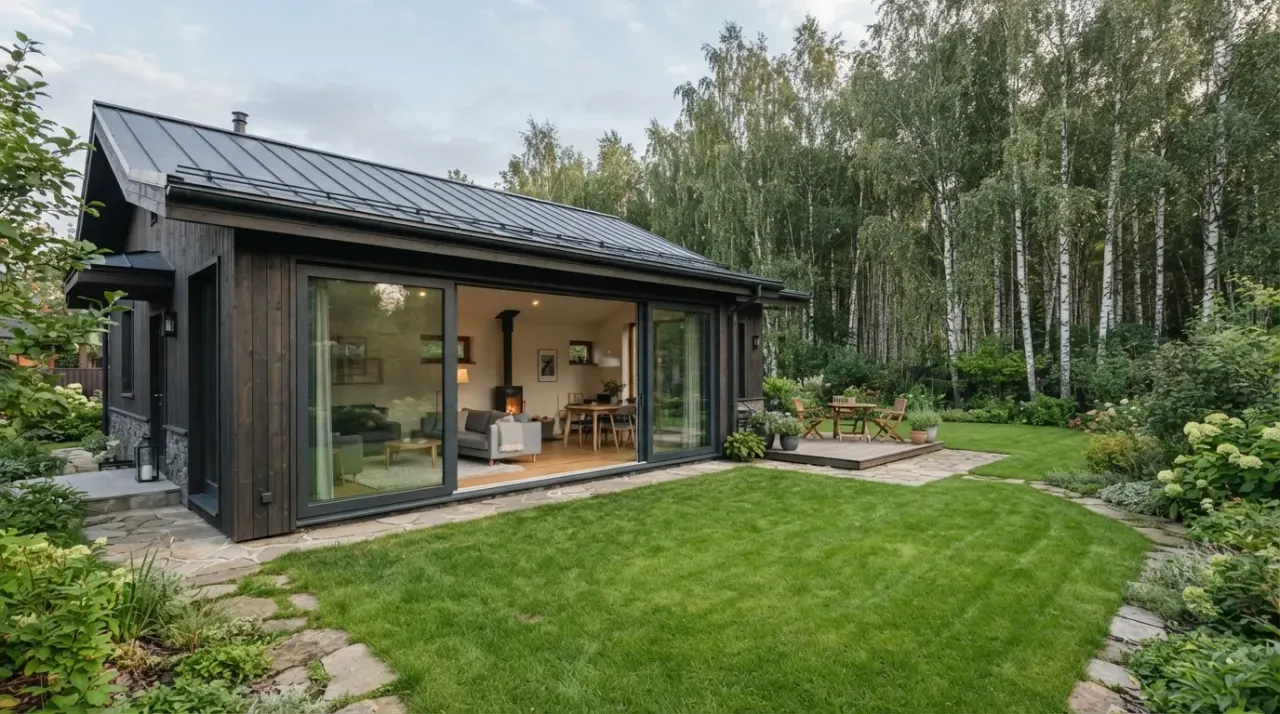

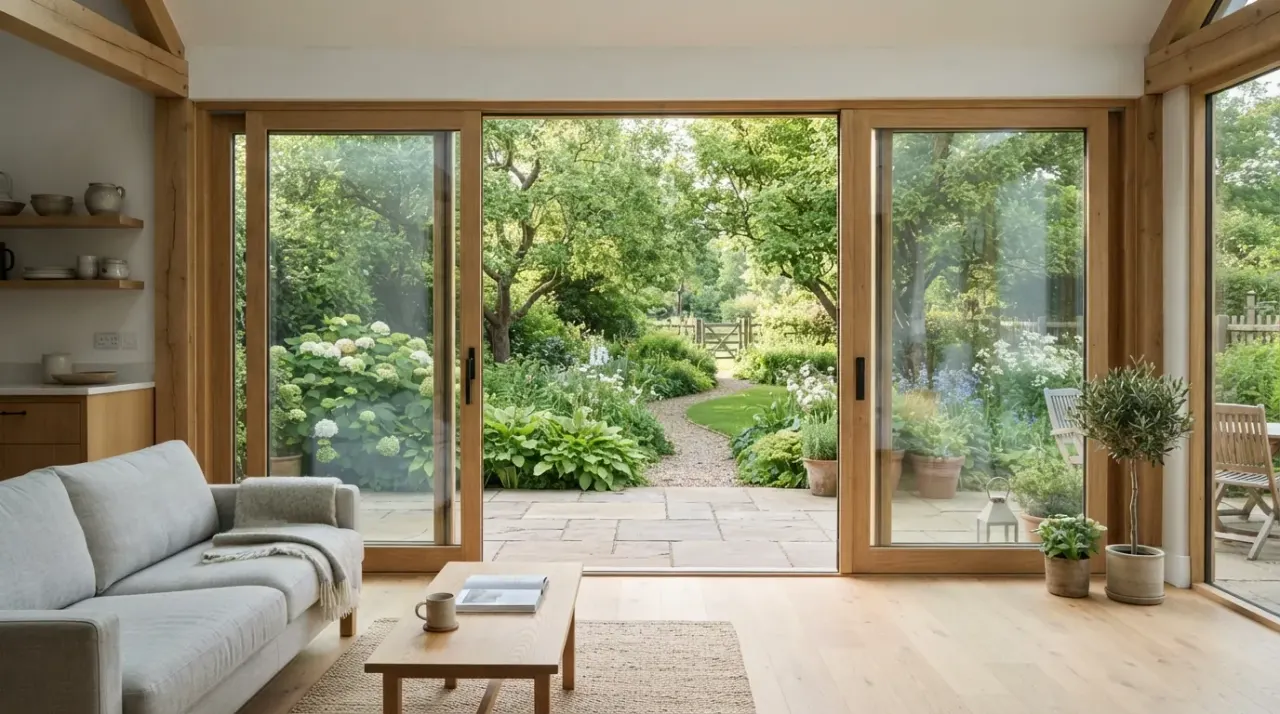

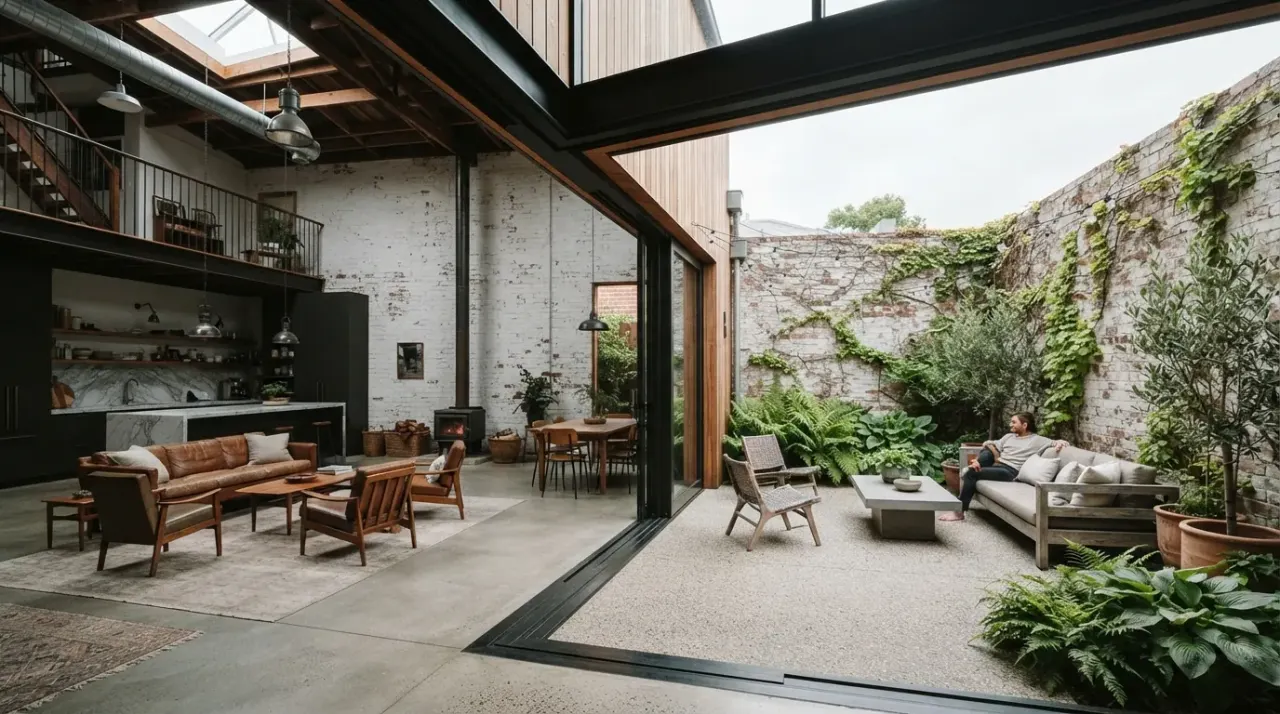

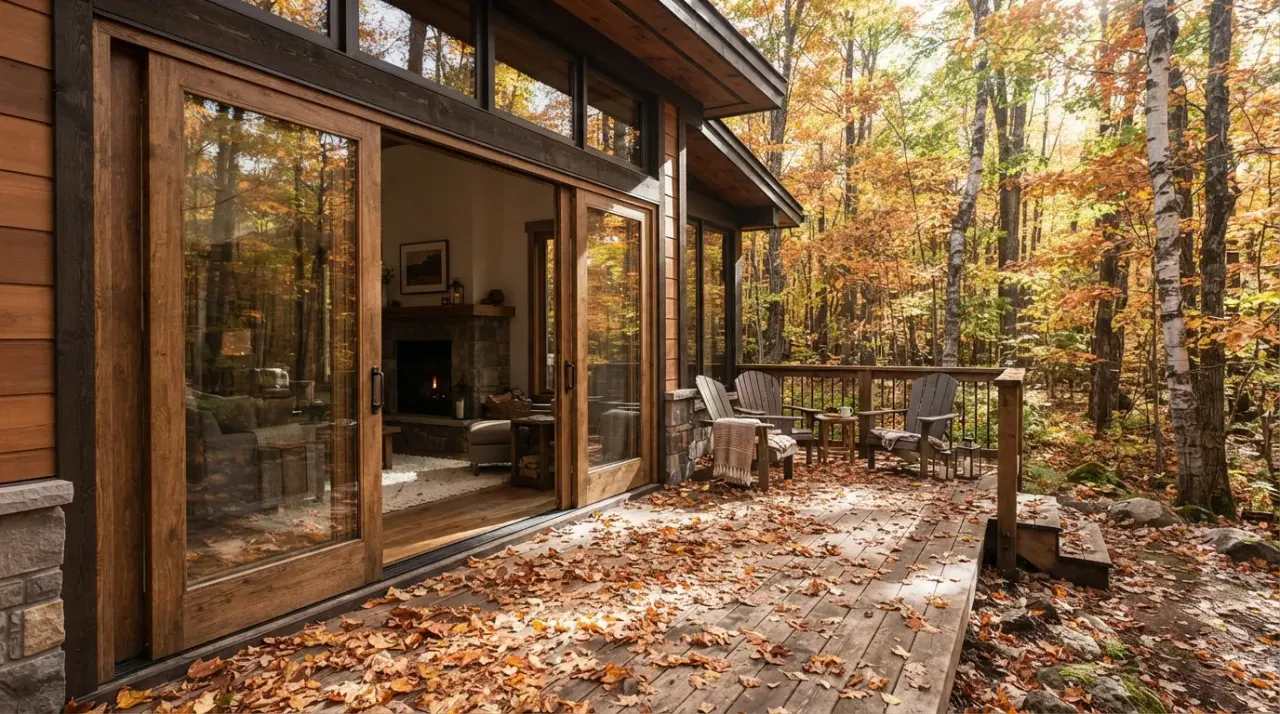

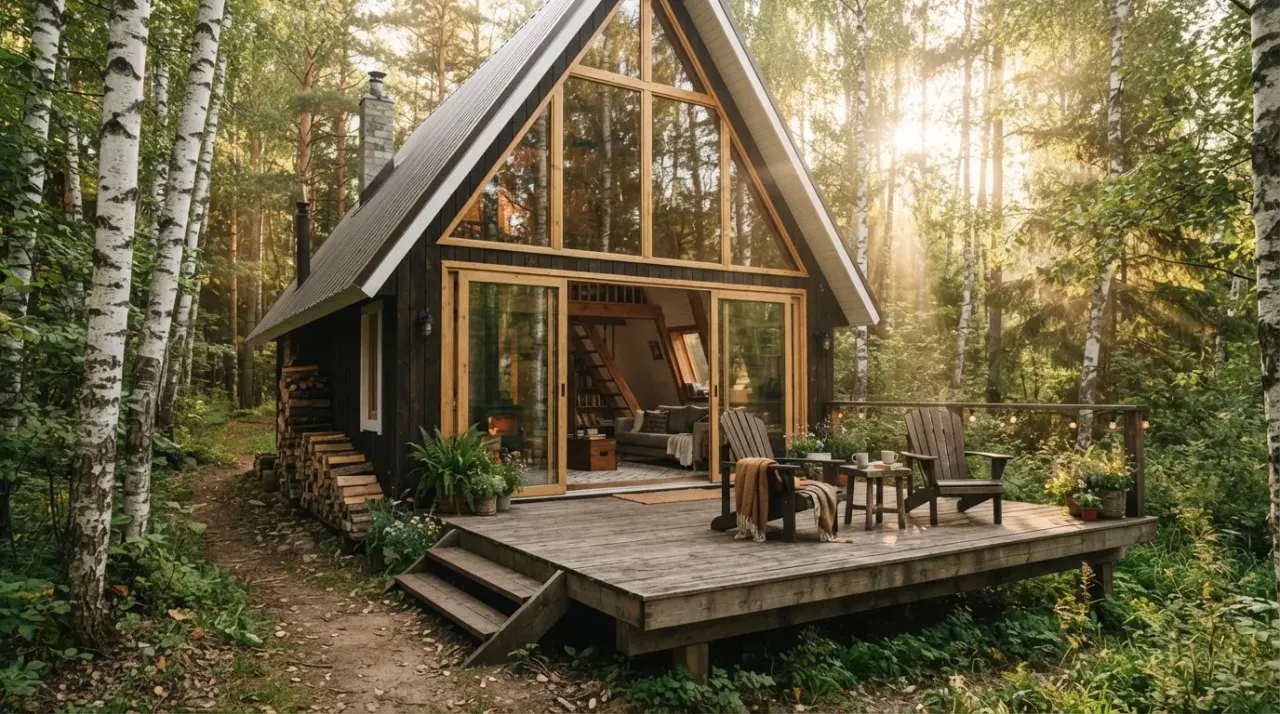

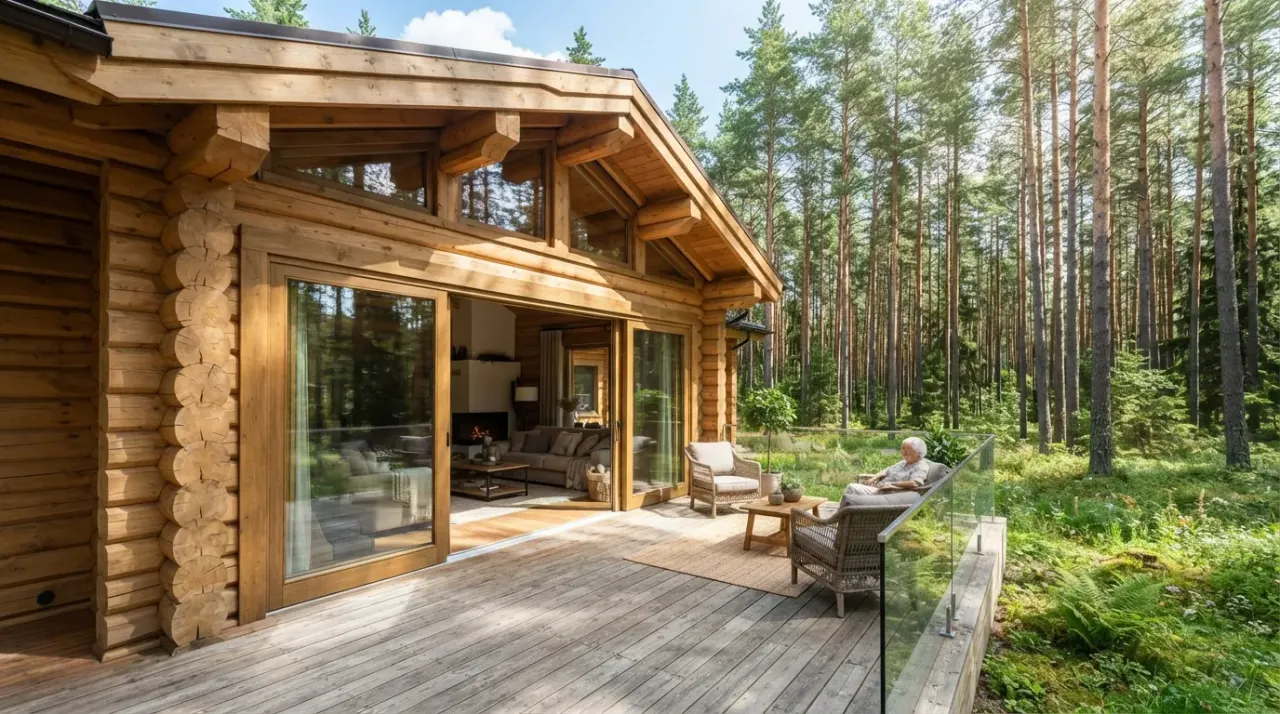

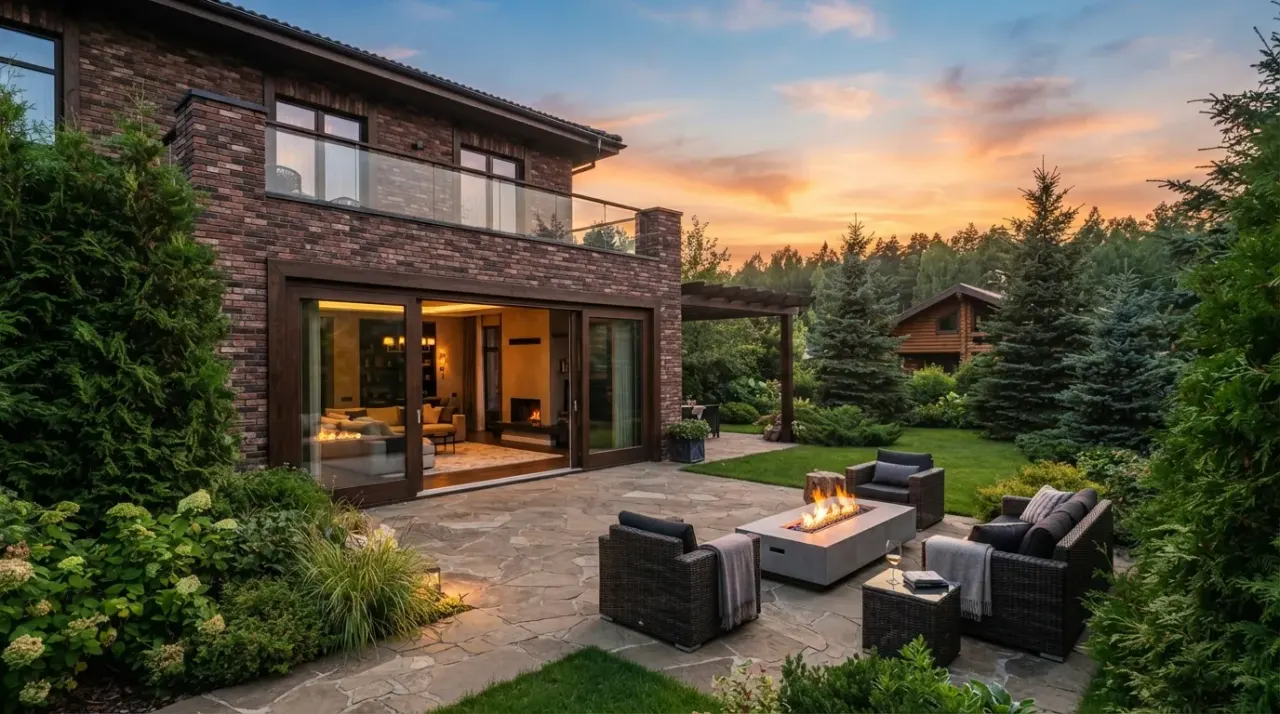

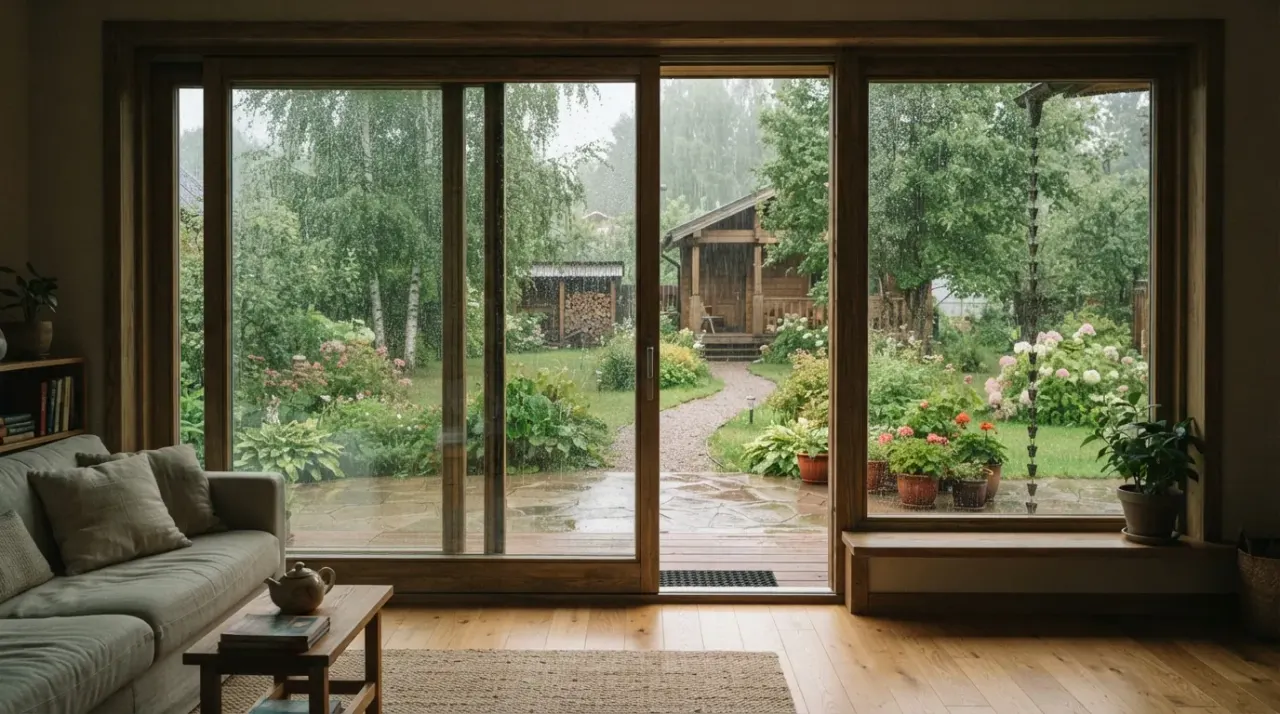

В частном домостроении витражное остекление применяют для вторых светов, зимних садов и панорамных фасадов со сложной геометрией — там, где стандартные оконные системы не справляются с пролётами или архитектурным замыслом. Модульная сетка витража позволяет собрать наклонные и ломаные плоскости, купольные и мансардные конструкции, которые невозможно реализовать обычным окном.

Общественные и производственные здания — атриумы бизнес-центров, лестничные пролёты, спортивные комплексы, тёплые переходы между корпусами — тоже частый заказчик витражных конструкций. В таких объектах на первый план выходят не только эстетика, но и требования пожарной безопасности: витраж может выполнять функцию противопожарной преграды при использовании огнестойкого стекла и профиля с соответствующим пределом огнестойкости.

Замер, проектирование и изготовление

Проектирование витража начинается с выездного замера и расчёта нагрузок: инженер «Стеклофорт» фиксирует точную геометрию проёма, уточняет ветровой район и снеговую нагрузку, определяет тип крепления к несущим конструкциям здания. Для крупных объектов на этом этапе также прорабатывается схема примыканий к плитам перекрытий и температурных швов — от этого зависит долговечность и герметичность будущего фасада.

После замера готовится проект с раскладкой модульной сетки, спецификацией профиля, расчётом стеклопакетов и узлов примыкания. Производство типового витража занимает от 5–7 рабочих дней для небольших входных групп до нескольких недель для крупных фасадных проектов — срок определяется площадью, сложностью геометрии и наличием структурного остекления, которое требует дополнительного времени на набор прочности клеевого шва.

Каждый модуль собирается и проходит контроль в цехе: проверяется геометрия, качество сварных швов рамы, герметичность стеклопакета и, при структурном остеклении, качество нанесения силикона. Такой контроль на этапе производства снижает риск протечек и брака при монтаже — переделка витражного узла на высоте обходится в разы дороже исправления на производственном столе.

• Замер, с расчётом ветровой и снеговой нагрузки;
• Проект — раскладка модульной сетки и узлов примыкания;
• Изготовление — от 5–7 дней для типовых входных групп;
• Контроль качества каждого модуля — на производстве до монтажа.

Монтаж витражных конструкций

Монтаж витража начинается с установки и выверки несущего каркаса — стоек и ригелей, которые крепятся к плитам перекрытий закладными деталями или анкерными кронштейнами с учётом допустимых отклонений и температурного расширения профиля. Точность выверки каркаса на этом этапе критична: даже небольшой перекос стойки на высоте нескольких этажей приводит к видимым дефектам всего фасадного рисунка.

Далее устанавливаются стеклопакеты и непрозрачные заполнения — вручную для небольших элементов или с помощью вакуумных манипуляторов и монтажных люлек для крупноформатных панелей на высоте. Каждый стеклопакет фиксируется прижимными планками (стоечно-ригельная система) либо структурным клеем в заводских условиях (при использовании unitized-модулей, которые монтируются на объекте уже готовыми блоками).

Финальный этап — герметизация всех стыков и узлов примыкания: наружные швы закрывают силиконовым герметиком, устойчивым к УФ-излучению, внутренние — пароизоляционными лентами. Для высотных объектов обязательна проверка на воздухо- и водопроницаемость по действующим методикам. Гарантия «Стеклофорт» на витражные конструкции — до 7 лет, включая герметичность и работу фурнитуры открывающихся элементов.

Открывающиеся элементы и вентиляция витража

Полностью глухой витраж встречается редко — для проветривания и эвакуационного выхода в конструкцию обычно встраивают распашные, поворотно-откидные или раздвижные элементы. Их расположение и количество определяются нормами пожарной безопасности и вентиляции здания: для коммерческих объектов минимальная доля открывающихся секций часто прописана в проекте вентиляции, а не выбирается произвольно.

Фурнитура для витражных дверей рассчитывается на интенсивную эксплуатацию — многократные циклы открывания в общественных зданиях требуют более прочных петель и доводчиков, чем в жилом секторе. Для входных групп торговых центров часто устанавливают автоматические приводы с датчиками движения, которые интегрируются в общий каркас витража без нарушения его визуальной целостности.

Отдельная категория открывающихся элементов — фрамуги дымоудаления, которые автоматически раскрываются при пожаре для отвода дыма из атриумов и лестничных клеток. Такие узлы проектируются совместно с системой пожарной автоматики здания и требуют сертифицированных приводов и профиля с подтверждённым пределом огнестойкости.

Обслуживание витражных конструкций

Витражные фасады требуют регулярного обслуживания в большей степени, чем обычные окна — площадь остекления и высота эксплуатации диктуют привлечение специализированных бригад промышленных альпинистов или автовышек для мойки и осмотра верхних ярусов. Периодичность мойки коммерческого фасада обычно составляет 2–4 раза в год в зависимости от загрязнённости района.

Герметик по периметру стеклопакетов и в стыках модулей проверяют не реже раза в год: ультрафиолет и перепады температур постепенно разрушают силиконовый слой, и локальное обновление герметика на раннем этапе обходится значительно дешевле, чем устранение протечки после появления следов на внутренней отделке.

Для структурных систем отдельно контролируют состояние клеевого шва — хотя силиконовый структурный клей рассчитан на весь срок службы здания, регламент обслуживания предусматривает периодический визуальный осмотр доступных участков и, при необходимости, инструментальную проверку адгезии на выборочных образцах для объектов с длительным сроком эксплуатации.

Из чего складывается цена

Стоимость витражного остекления в «Стеклофорт» начинается от 4600 ₽ за м² для стоечно-ригельной системы с однокамерным стеклопакетом. Полуструктурная система дороже базовой на 20–30%, полностью структурная — на 40–60% за счёт особых требований к производству и клеевым материалам. Модульные unitized-системы для крупных фасадов считаются по отдельному проекту с учётом логистики и монтажа готовых блоков.

На итоговую смету влияют площадь и высота фасада (работы на высоте требуют спецтехники и увеличивают трудозатраты), тип заполнения (доля прозрачных и непрозрачных участков), наличие открывающихся элементов и противопожарных требований, а также сложность геометрии — наклонные и криволинейные участки требуют индивидуального расчёта каждого модуля и стоят дороже прямого фасада той же площади.

Для коммерческих заказчиков отдельно имеет значение график поставки: крупный витражный проект разбивают на этапы, синхронизированные с общим графиком строительства или ремонта объекта, чтобы монтаж фасада не простаивал в ожидании готовности проёмов и, наоборот, не опережал готовность несущих конструкций здания.

При выборе подрядчика для витражного остекления стоит обращать внимание не только на цену за метр, но и на наличие собственного производства и опыт расчёта нагрузок для конкретного региона: витраж — это инженерная конструкция, ошибки в расчёте которой проявляются не сразу, а через несколько сезонов эксплуатации в виде протечек, деформации профиля или потери герметичности стыков, и устранение таких дефектов обходится значительно дороже, чем правильный расчёт на старте проекта.

Мы фиксируем стоимость в договоре после выезда инженера и расчёта нагрузок, без изменения цены по факту монтажа. В смету входят проектирование, изготовление, доставка, монтаж и сдача объекта по акту. Для предварительной оценки пришлите чертёж или фото проёма на info@steklofort.ru — инженер подготовит расчёт с вариантами комплектации.
