Противопожарные остекленные перегородки

Зачем в противопожарной преграде стекло

Глухая противопожарная стена решает задачу защиты от огня, но превращает коридор или холл в тёмный тоннель без естественного света. Остеклённая перегородка совмещает обе функции: она держит нормативный класс огнестойкости и одновременно пропускает свет, сохраняя связь пространств визуально. Это особенно важно в атриумах бизнес-центров, холлах гостиниц, вестибюлях жилых комплексов, где по проекту нужна огнестойкая преграда, но заказчик не готов терять архитектуру за глухой стеной.

Остеклённая перегородка отличается от полностью прозрачной противопожарной перегородки в первую очередь долей остекления: здесь часть плоскости может быть глухой (сэндвич-панель, гипсокартон по металлокаркасу, кирпичная кладка), а часть — светопрозрачной вставкой в сертифицированной раме. Комбинация позволяет закрыть, например, нижнюю зону от механических повреждений глухой панелью, а верхнюю — остеклением для дневного света.

Такое решение часто дешевле полностью остеклённой конструкции того же класса, потому что глухая часть обходится без дорогого многослойного стекла с теплоизолирующими прослойками, а класс огнестойкости при этом сохраняется по всей плоскости перегородки.

Заказчики нередко путают остеклённую противопожарную перегородку с обычной перегородкой, в которую просто вставлено декоративное окно для света. Разница принципиальна: в противопожарной конструкции любое остекление — часть сертифицированной системы с собственным протоколом испытаний, а не декоративная вставка произвольного размера. Даже небольшое окно площадью 0,5 м² в глухой противопожарной стене должно быть выполнено сертифицированным огнестойким стеклом в сертифицированной раме, иначе преграда теряет заявленный класс целиком, а не только в месте остекления.

Нормативная база и классификация

Требования к остеклённым противопожарным преградам задают ГОСТ 30247.0, ГОСТ 53307-2009 и СП 4.13130.2013. Нормативы определяют, какой класс нужен для конкретного типа преграды — 1-го, 2-го или 3-го типа, и допустимую долю остекления в общей площади конструкции. Для большинства офисных и торговых объектов остеклённые перегородки 1-го типа (EI45-EI60) и 2-го типа (EI15-EI30) закрывают подавляющее большинство сценариев.

Проектная документация обычно уже содержит указание класса и типа преграды в разделе «Пожарная безопасность» — задача подрядчика на этапе замера сверить эти данные с реальным объектом и подобрать сертифицированную систему, точно соответствующую требованию, а не близкую по параметрам.

Отдельно нормируется предел огнестойкости именно узла примыкания к капитальным конструкциям: даже сертифицированная перегородка теряет класс, если монтажный шов заполнен обычной пеной, а не огнестойким герметиком, испытанным в составе системы.

Проверка соответствия происходит не только на этапе приёмки объекта — при плановых проверках МЧС инспектор вправе запросить документы на конкретную установленную конструкцию в любой момент эксплуатации здания. Поэтому исполнительная документация должна храниться доступной на весь срок службы перегородки, а не только до момента сдачи объекта. Отсутствие документов на уже смонтированную и работающую перегородку создаёт для собственника здания те же риски, что и полное отсутствие огнестойкой преграды.

Конструктивные решения: рамные и комбинированные системы

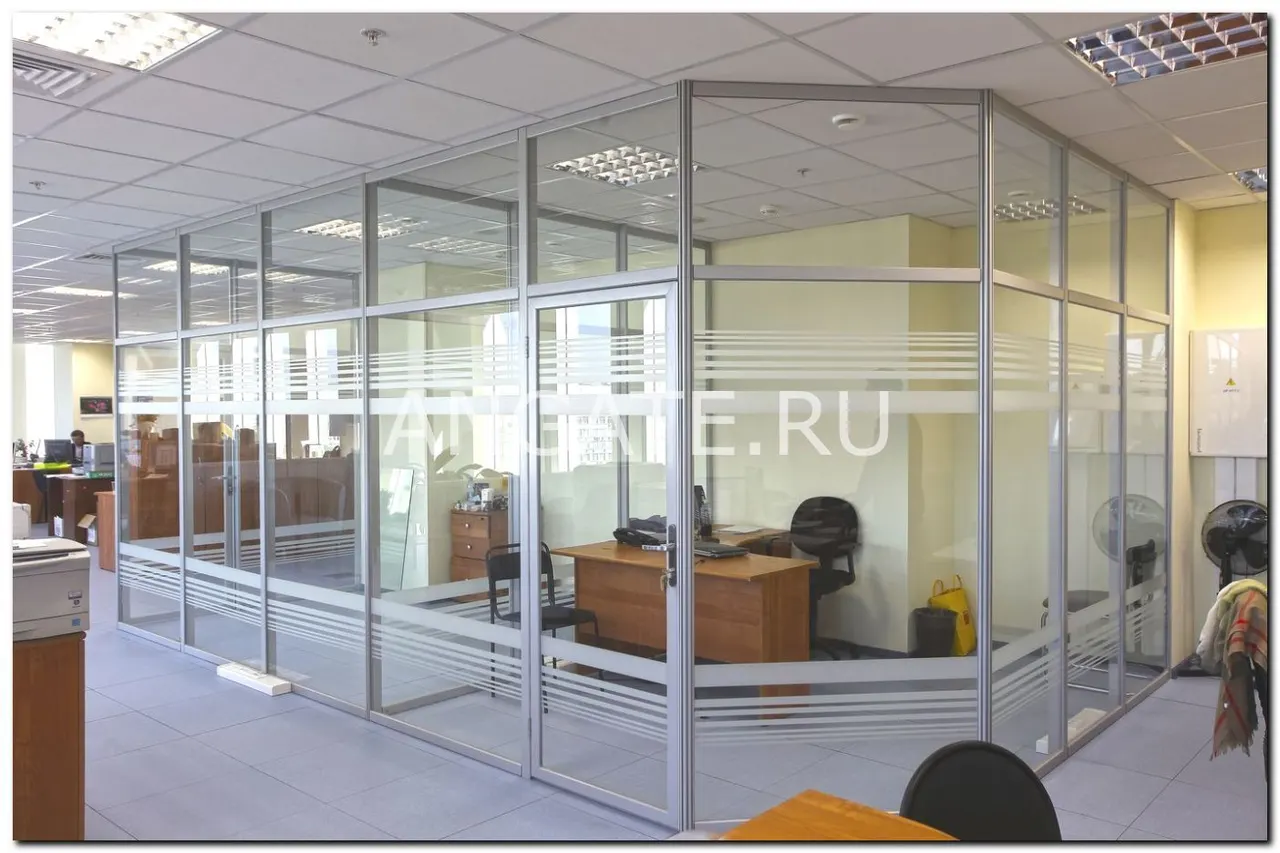

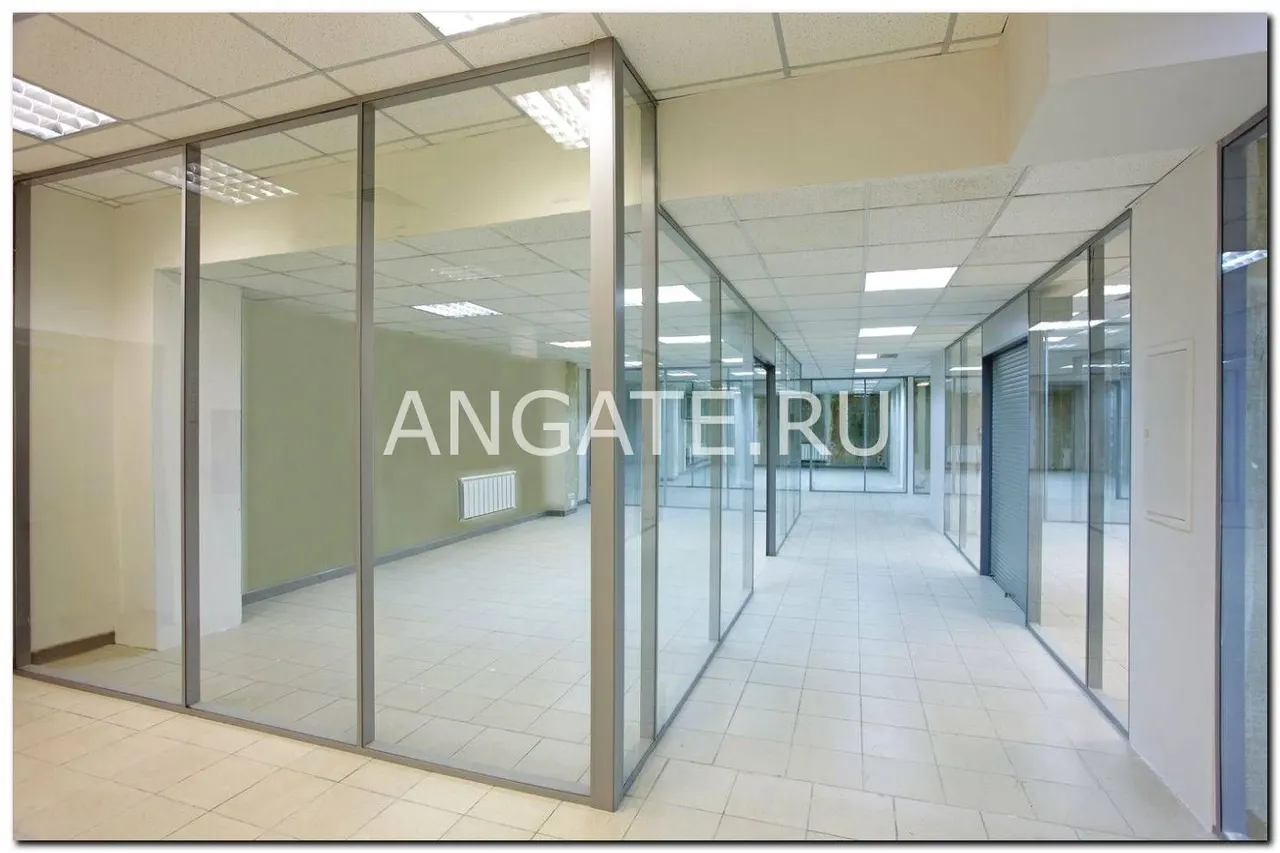

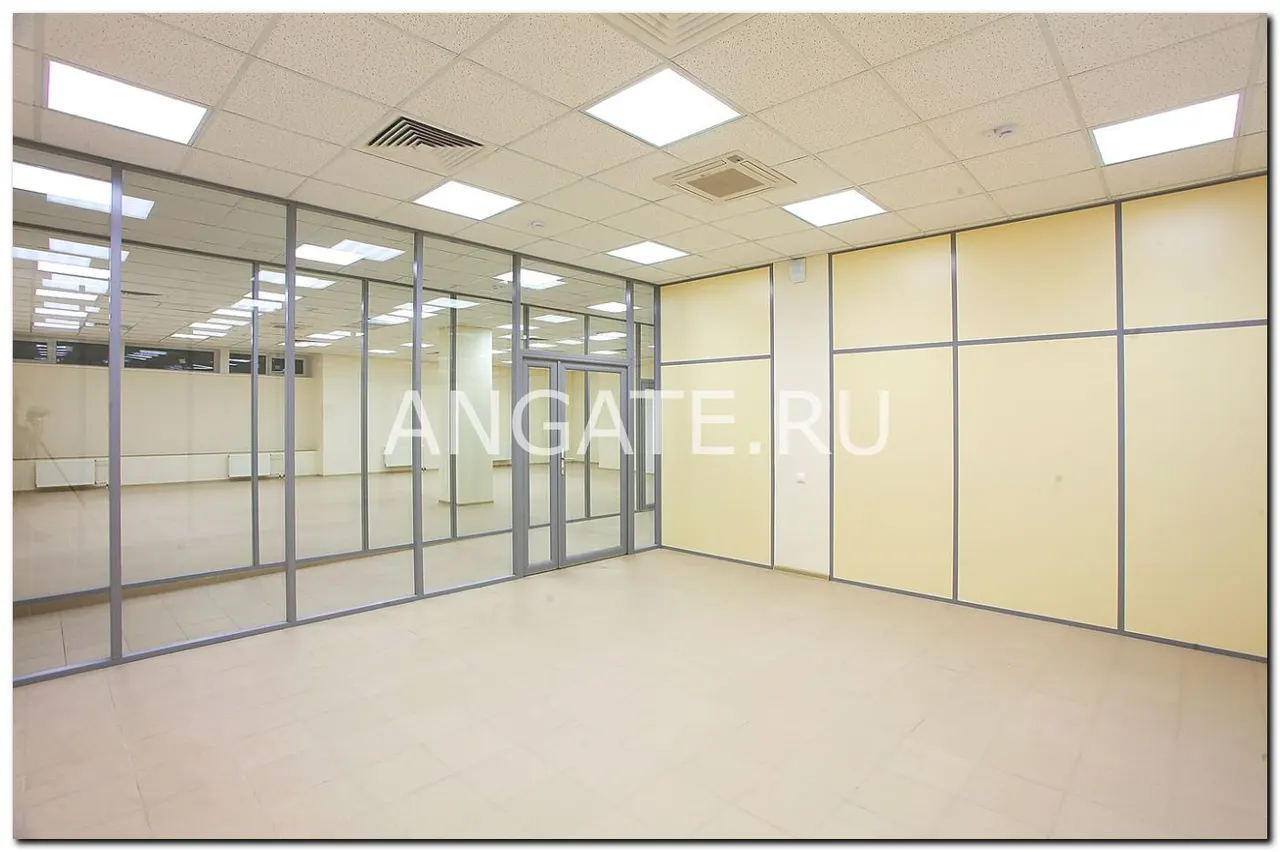

Рамная система — классика: стальной или сертифицированный алюминиевый каркас с ячейками под остекление, импосты видимой шириной 50-80 мм. Она подходит для больших плоскостей, легко комбинируется с распашными и раздвижными дверными блоками в том же профиле и позволяет заменить одну секцию стекла при повреждении, не демонтируя всю конструкцию.

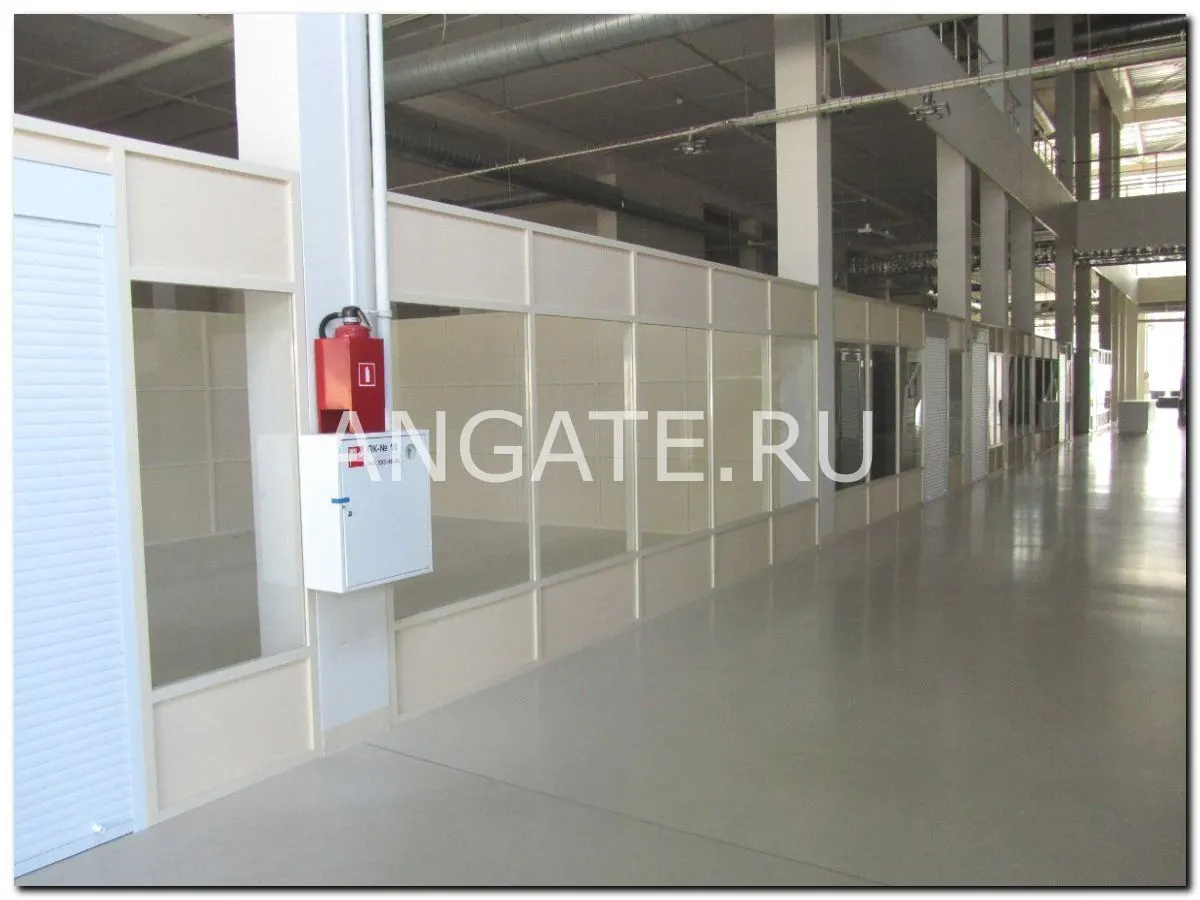

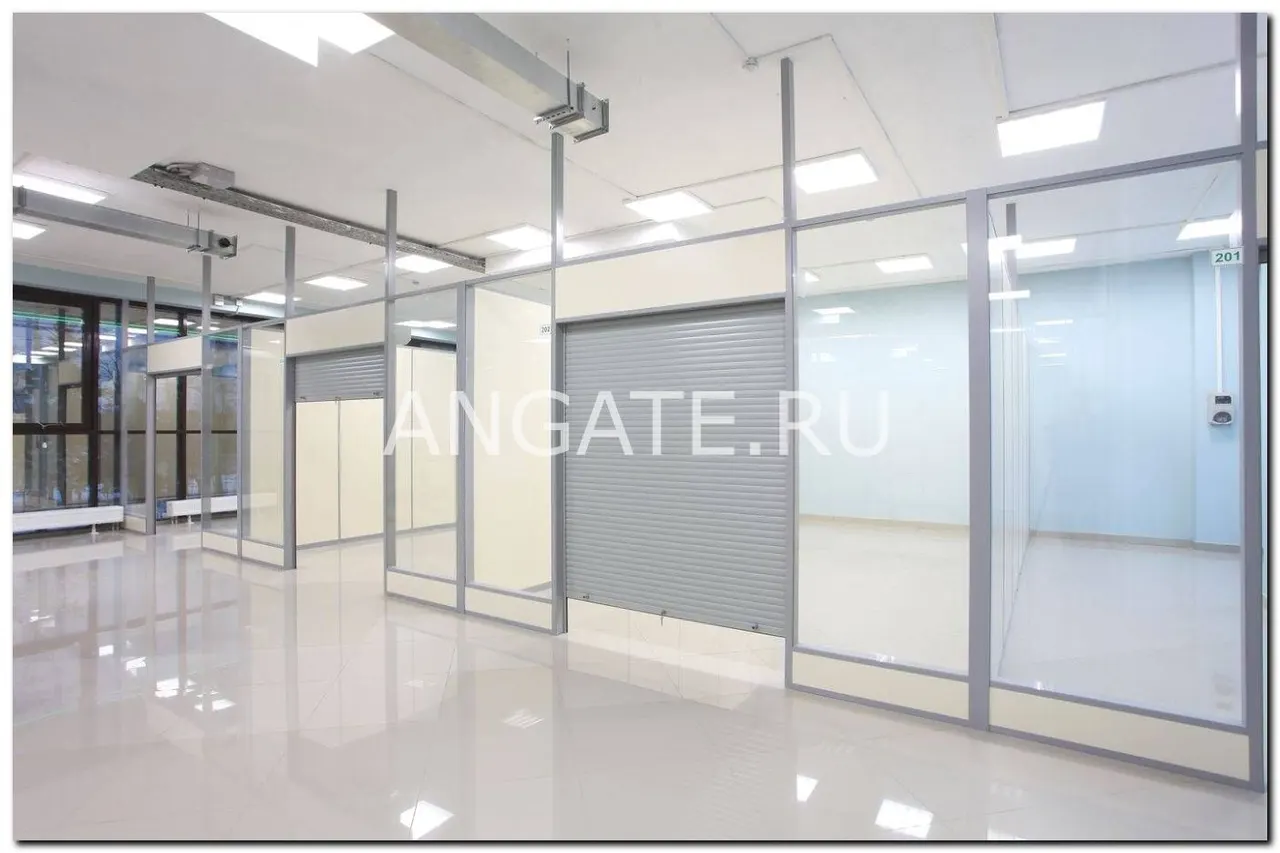

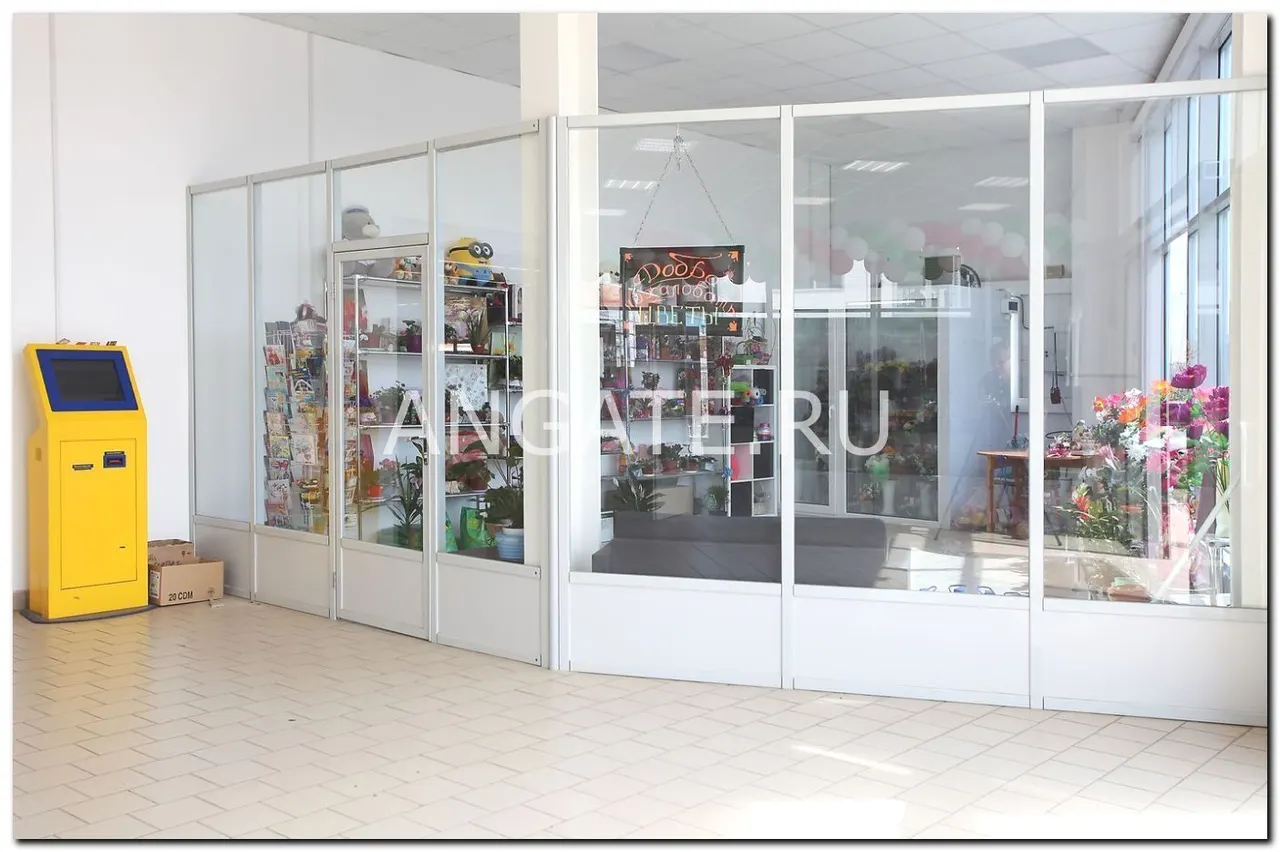

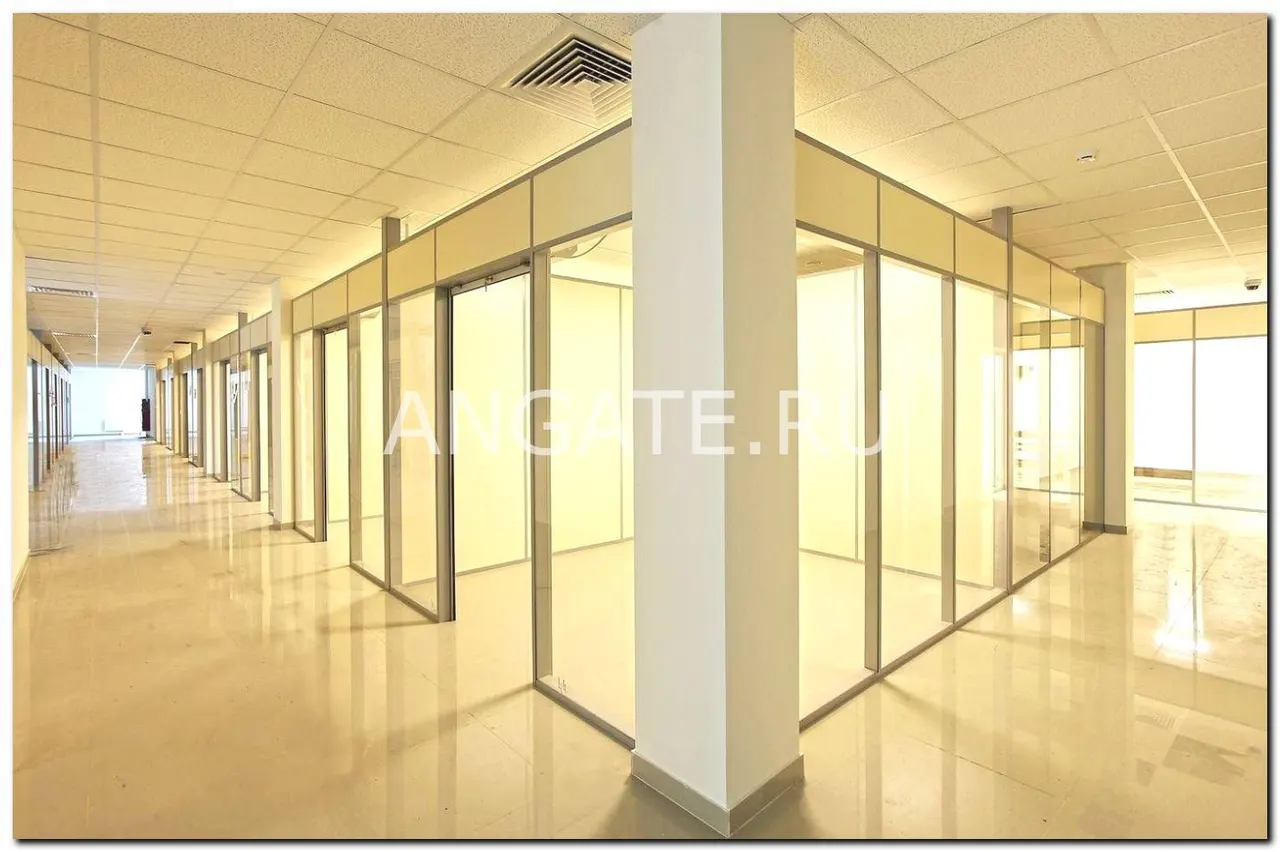

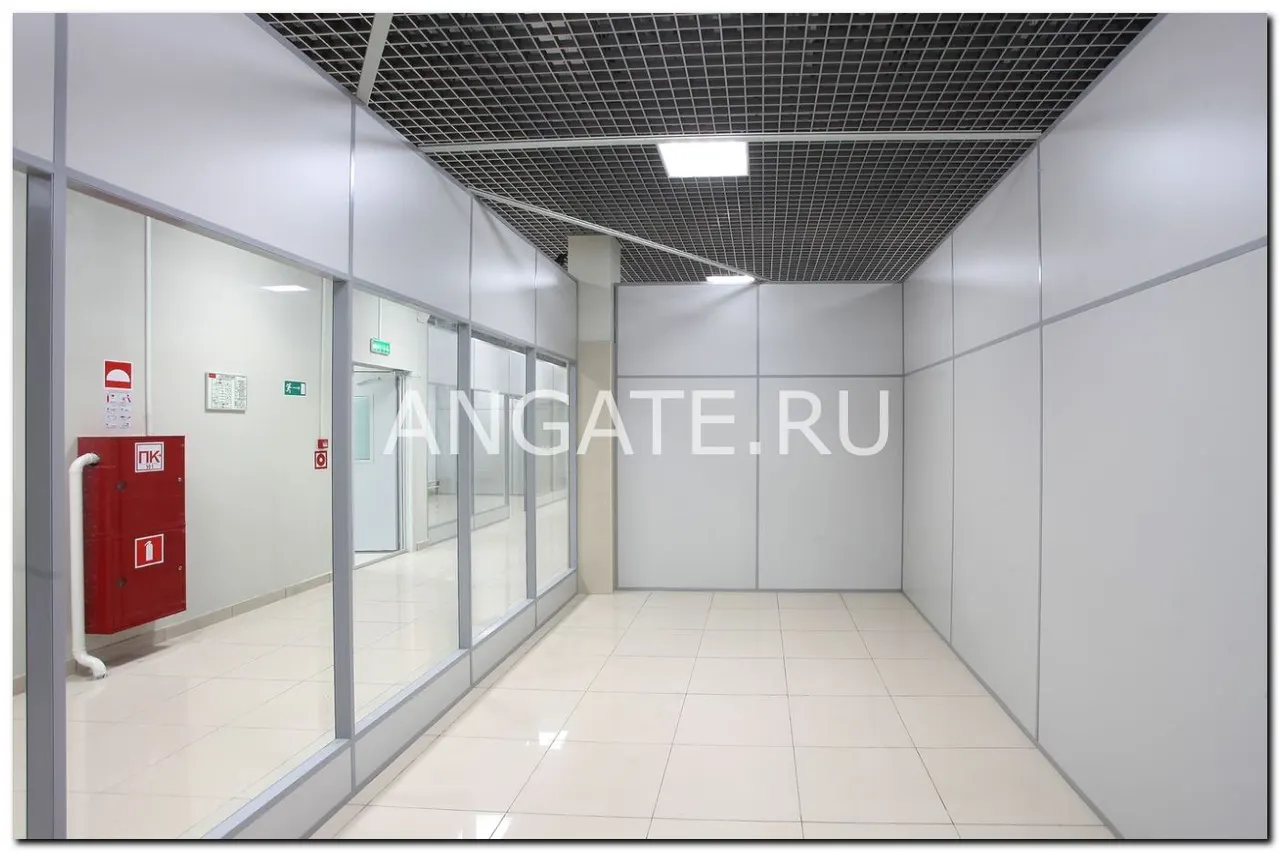

Комбинированная система соединяет остеклённую верхнюю часть с глухим цоколем из сэндвич-панели или кирпичной кладки высотой 900-1200 мм — практичное решение там, где нижняя зона подвержена механическим ударам тележками, каталками или мебелью. Узел примыкания стекла к глухой части — отдельный сертифицированный элемент, здесь нельзя просто положить раму на кладку без предусмотренного протоколом крепежа.

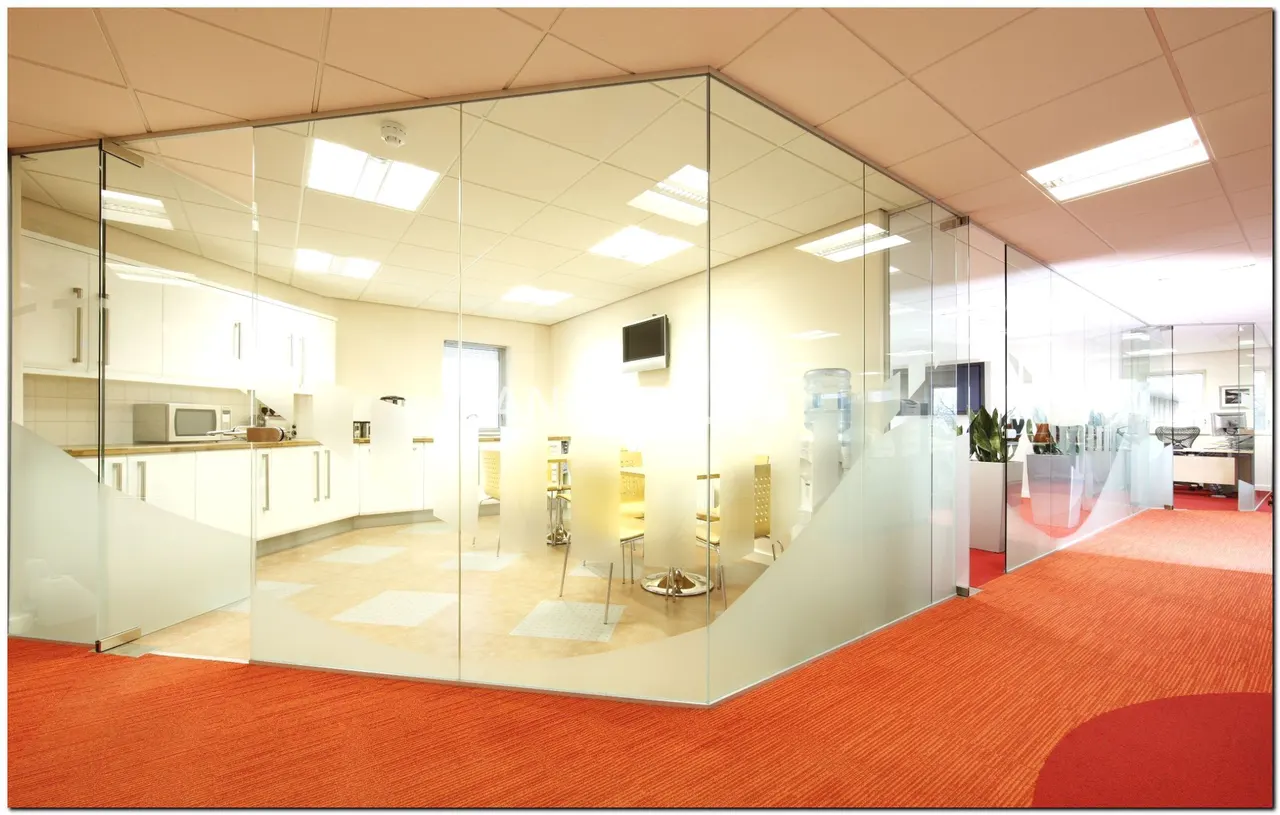

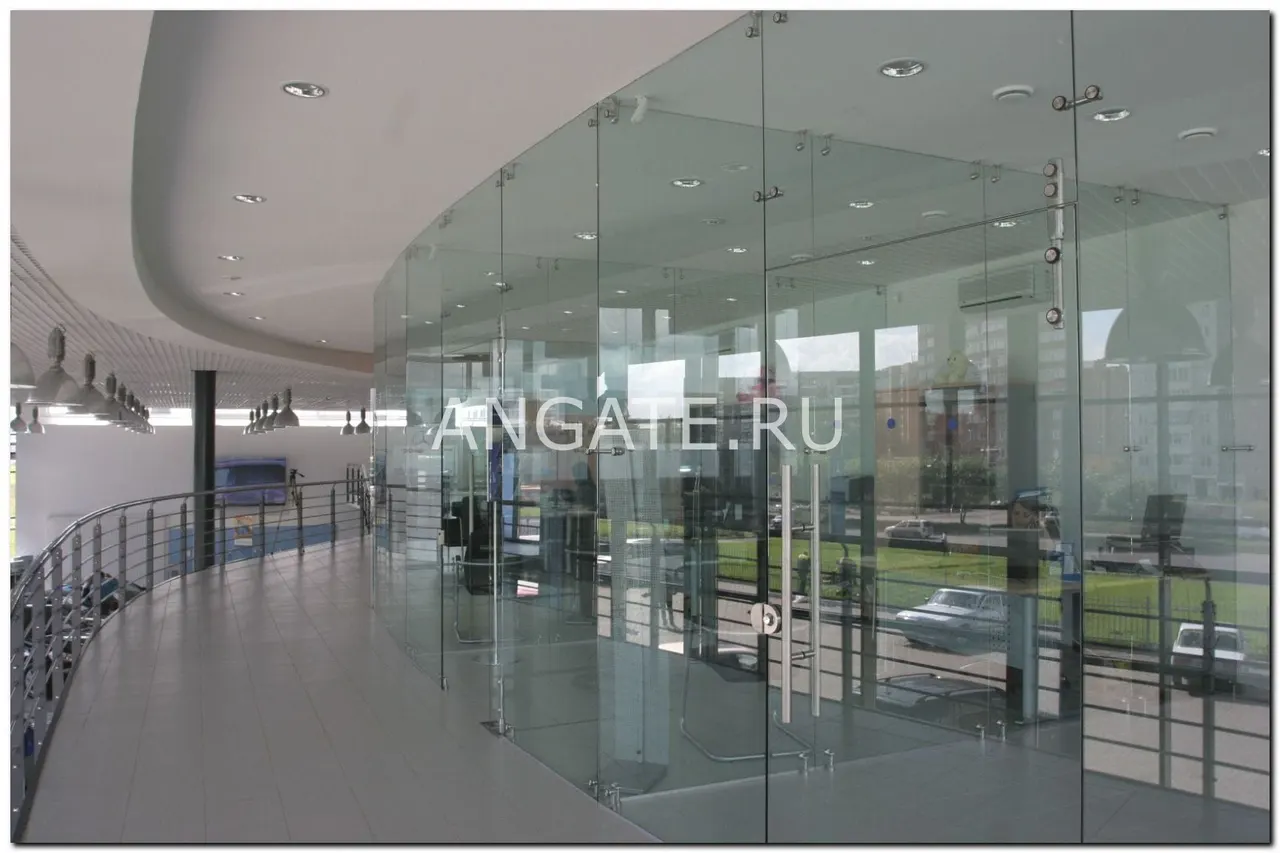

Безрамное (структурное) остекление с минимальными видимыми импостами эстетичнее, но для противопожарных конструкций применяется реже: скрытые крепления сложнее сертифицировать на нужный класс, а стоимость такой системы выше рамной на 30-40%.

Выбор между системами часто определяется не только эстетикой, но и логистикой ремонта: рамная конструкция позволяет заменить одну повреждённую секцию стекла без демонтажа соседних, тогда как в комбинированной системе с глухим цоколем ремонт кладки или сэндвич-панели требует более деликатного подхода, чтобы не повредить примыкающий к ней огнестойкий узел остекления.

• Рамная система — универсальное решение, импосты 50-80 мм;
• Комбинированная — стекло сверху, глухой цоколь 900-1200 мм снизу;
• Безрамная (структурная) — для представительских зон, дороже на 30-40%;
• Узлы примыкания к капитальным стенам — только сертифицированные комплекты.

Стекло и теплоизолирующий пакет

В остеклённой части используют то же многослойное огнестойкое стекло с гелевыми прослойками, что и в полностью прозрачных перегородках: для EI15-EI30 — пакет толщиной 15-25 мм, для EI60 — 33-40 мм. Разница в том, что здесь площадь остекления обычно меньше, поэтому суммарная стоимость конструкции ниже за счёт экономии на самом дорогом компоненте — многослойном стекле.

Для повышения приватности в переговорных и кабинетах применяют огнестойкое стекло с матовой полосой или керамической печатью на внешнем слое пакета — технология нанесения не затрагивает несущие слои и не снижает класс, но добавляет 12-15% к цене остеклённого сегмента.

Толщина и вес пакета напрямую влияют на профиль: для EI60 стекло весит 45-60 кг/м², и импосты рассчитываются с запасом прочности, заложенным в протокол испытаний. Самостоятельно увеличивать шаг между импостами, даже ради эстетики, нельзя — размер ячейки тоже часть сертифицированной конфигурации.

Прозрачность огнестойкого стекла с гелевыми прослойками практически не уступает обычному флоат-стеклу в новом состоянии — гель абсолютно прозрачен при комнатной температуре и заметен только под определённым углом как лёгкая структурная неоднородность. Со временем при правильной эксплуатации оптические свойства не деградируют, поэтому визуально десятилетний противопожарный стеклопакет почти не отличим от только что установленного.

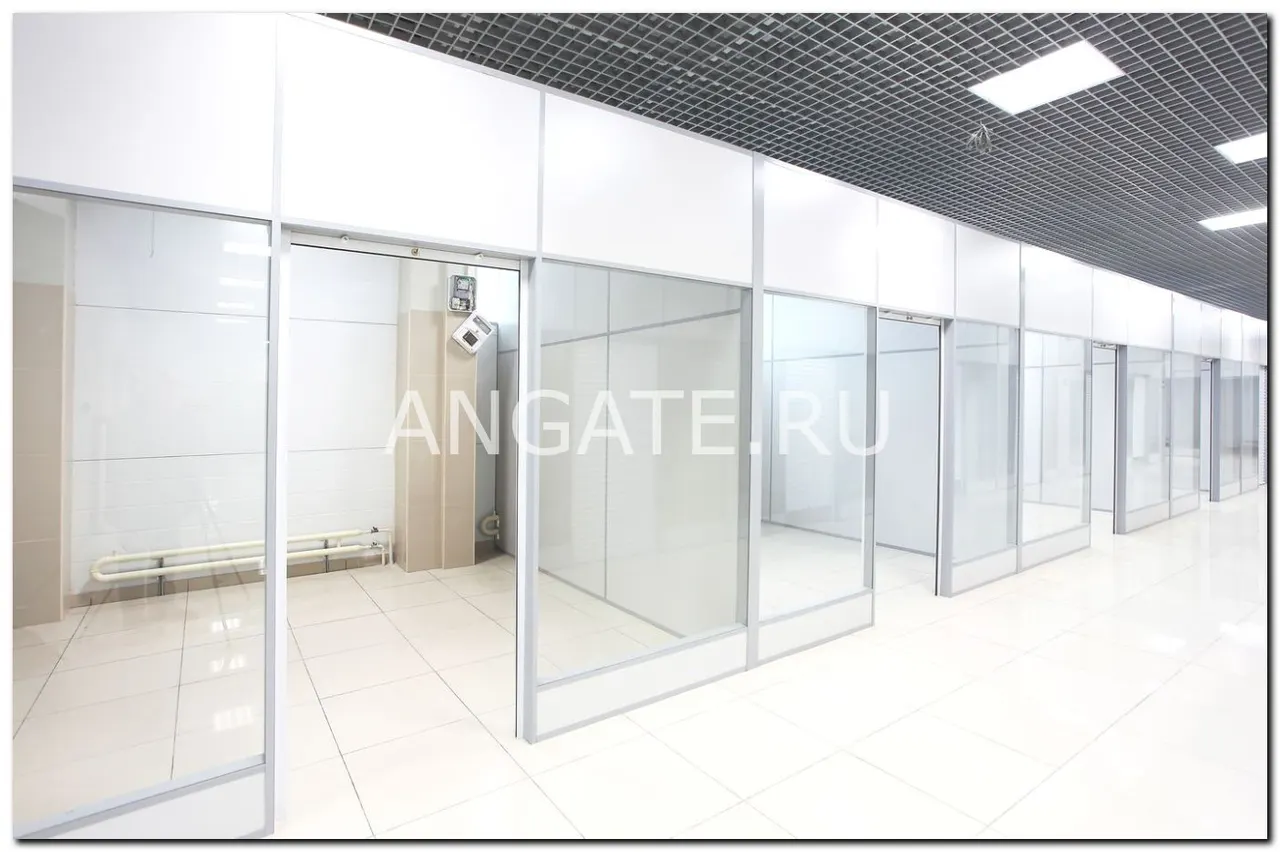

Двери и открывающиеся элементы

Остеклённая противопожарная перегородка на путях эвакуации почти всегда включает дверь, и здесь нормативы особенно строги: дверь должна открываться по ходу эвакуации, оснащаться доводчиком, а при нахождении на массовом пути — антипаниковой ручкой типа Push Bar. Всё это тоже часть сертифицированного комплекта, а не отдельная опция на усмотрение заказчика.

Ширина дверного проёма в противопожарной перегородке рассчитывается по нормативной пропускной способности эвакуационного пути — обычно от 900 мм в чистоте для одностворчатой двери. Стеклянное полотно двери — тот же многослойный огнестойкий пакет, но тоньше по массе за счёт меньшей площади, что упрощает работу доводчика.

В перегородках без активного людского потока (технические помещения, серверные) вместо распашной двери иногда предусматривают ревизионный люк с тем же классом огнестойкости — это дешевле полноценного дверного блока, если проход через перегородку нужен нечасто.

Отдельного внимания заслуживает электромагнитный фиксатор, который часто устанавливают на противопожарные двери, обычно закрытые не наглухо, а зафиксированные в открытом положении для удобства прохода. При срабатывании пожарной сигнализации фиксатор автоматически отключается, и доводчик закрывает дверь, восстанавливая огнестойкую преграду без участия человека. Такая связка с системой пожарной автоматики — частое требование для дверей на путях эвакуации в общественных зданиях.

Где применяют остеклённые противопожарные перегородки

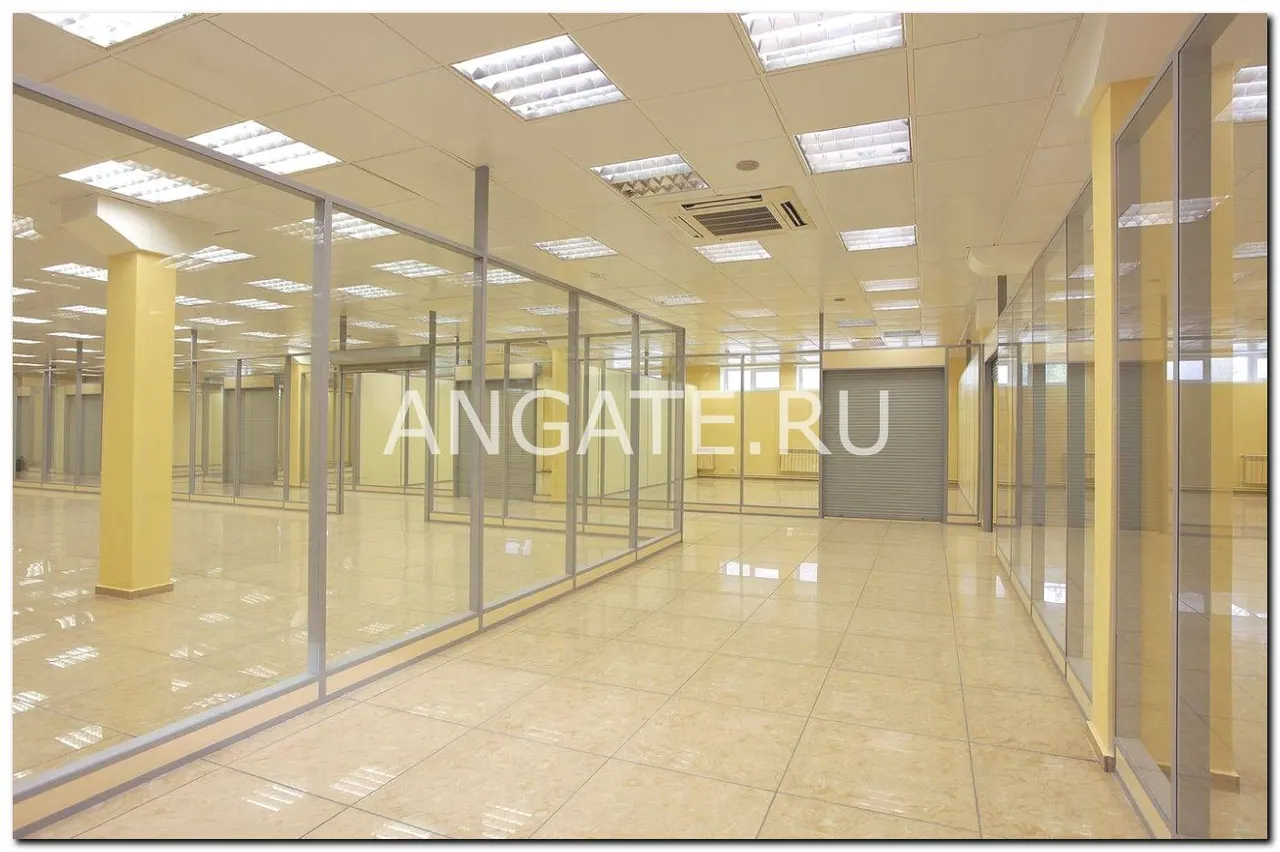

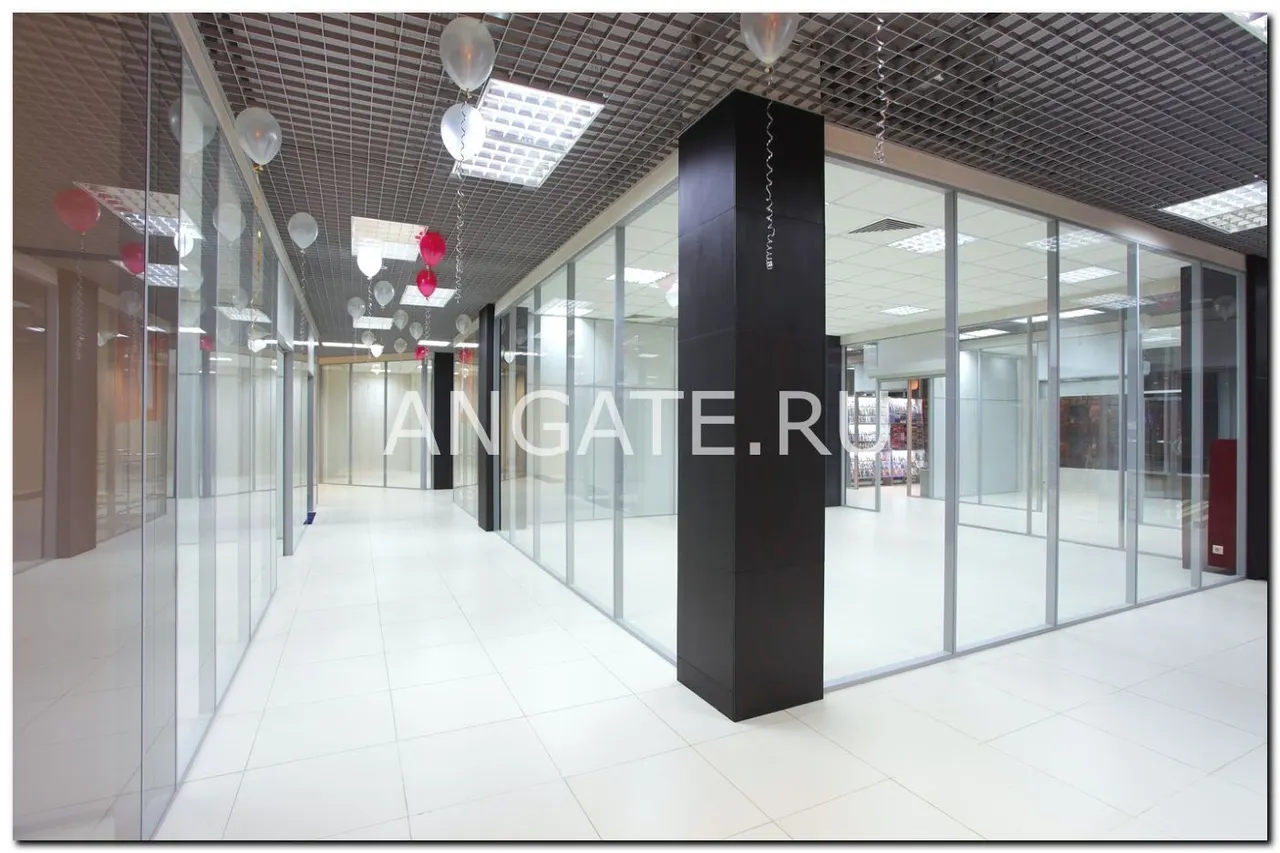

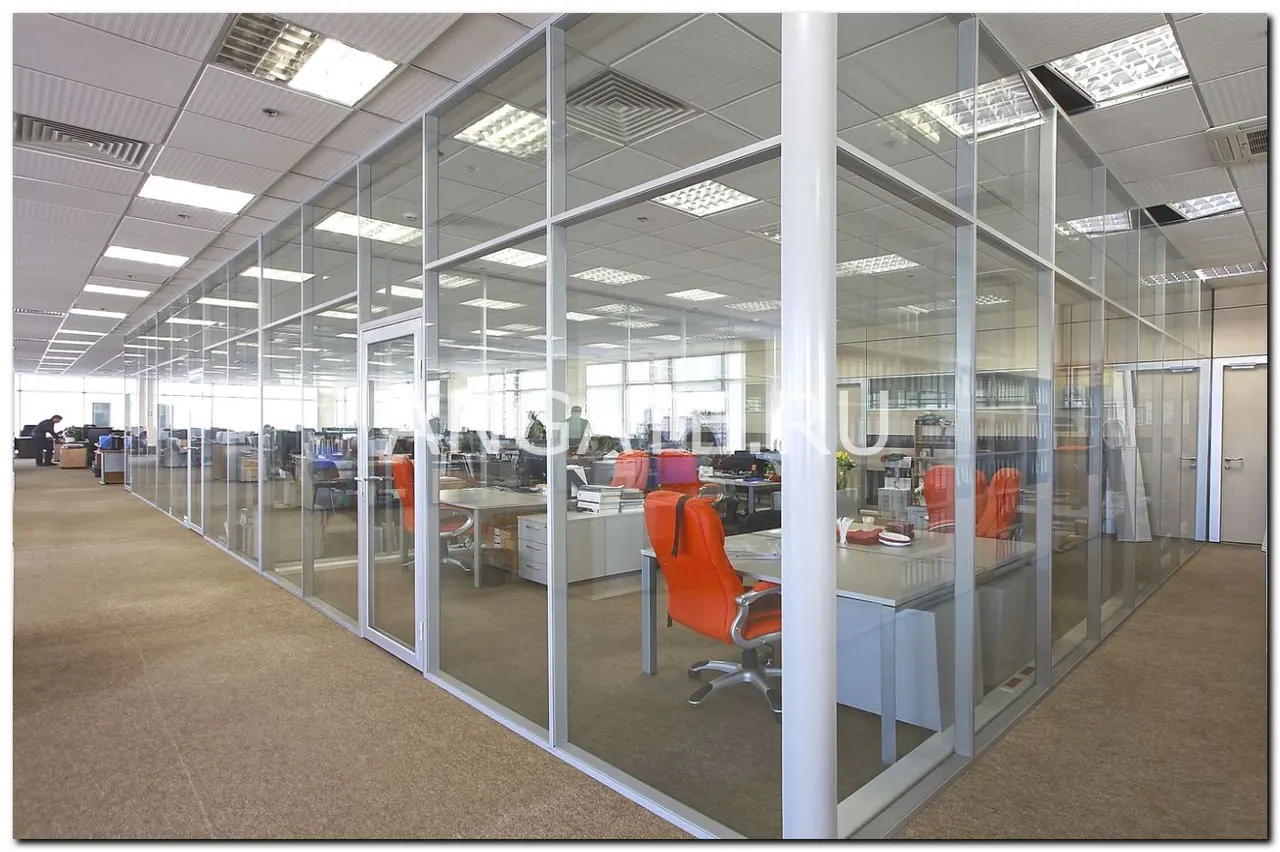

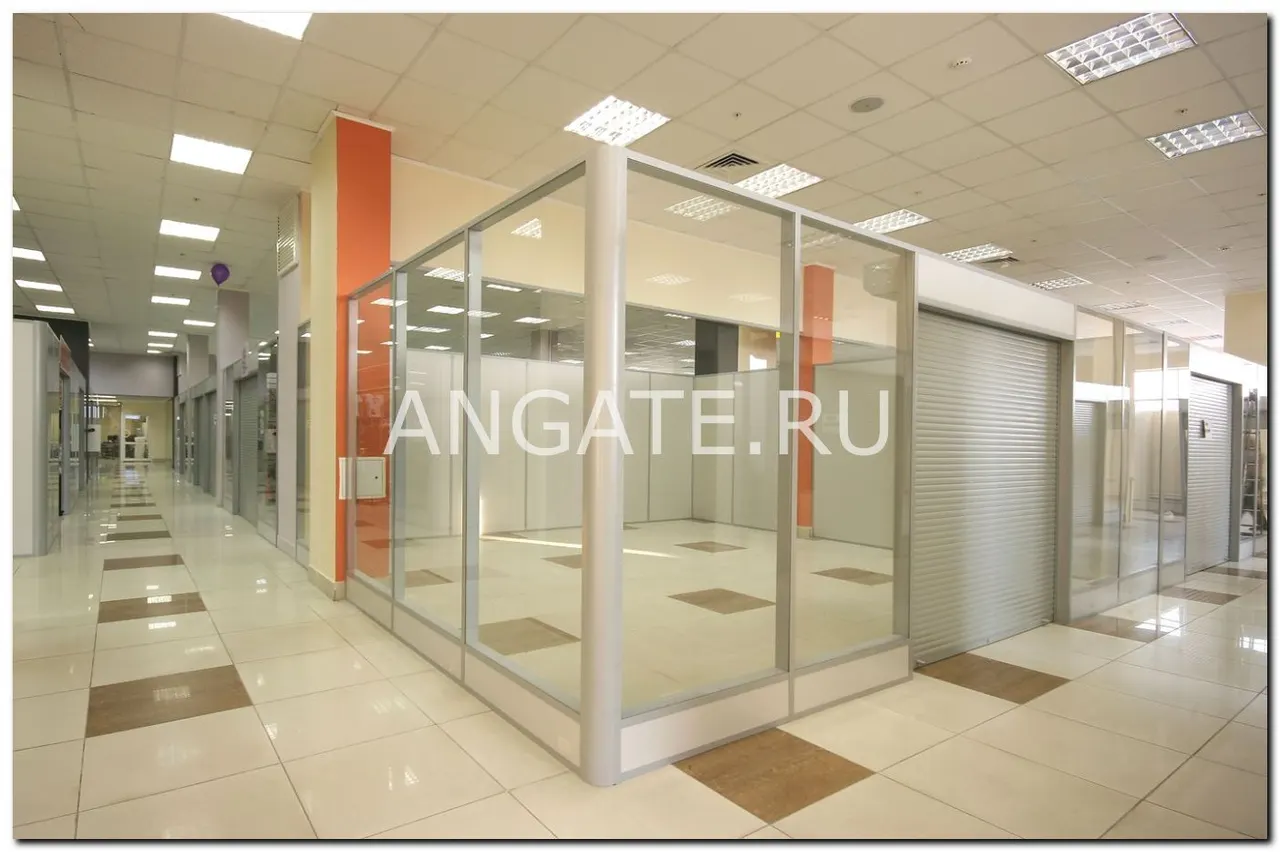

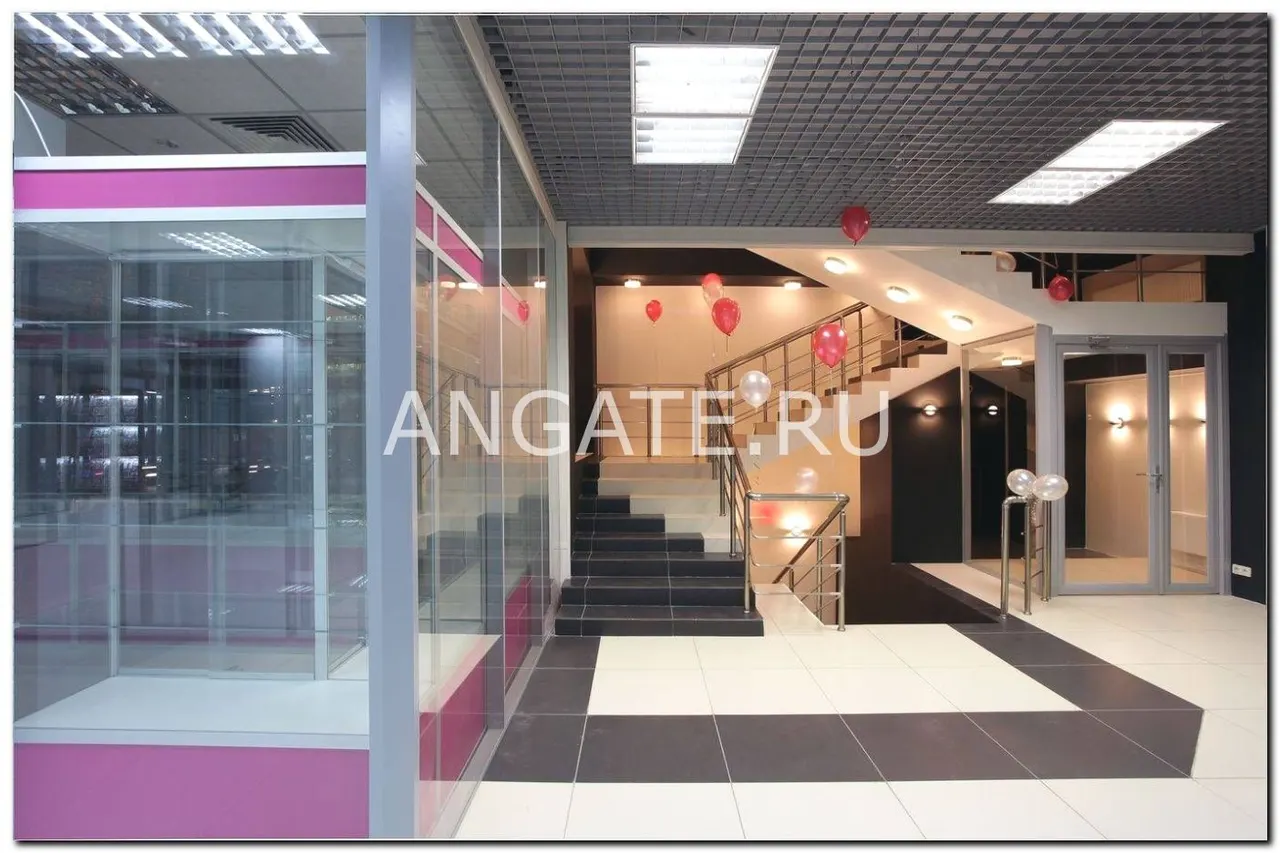

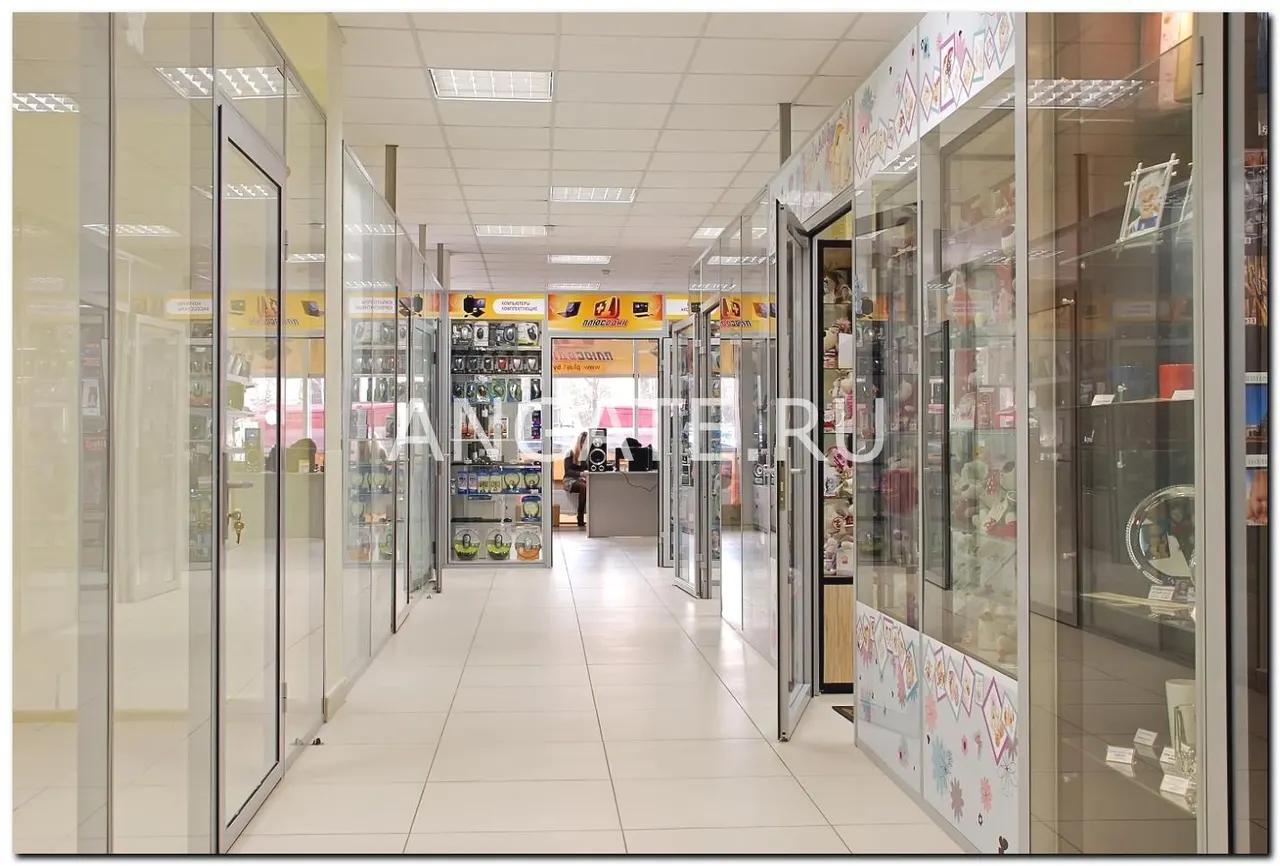

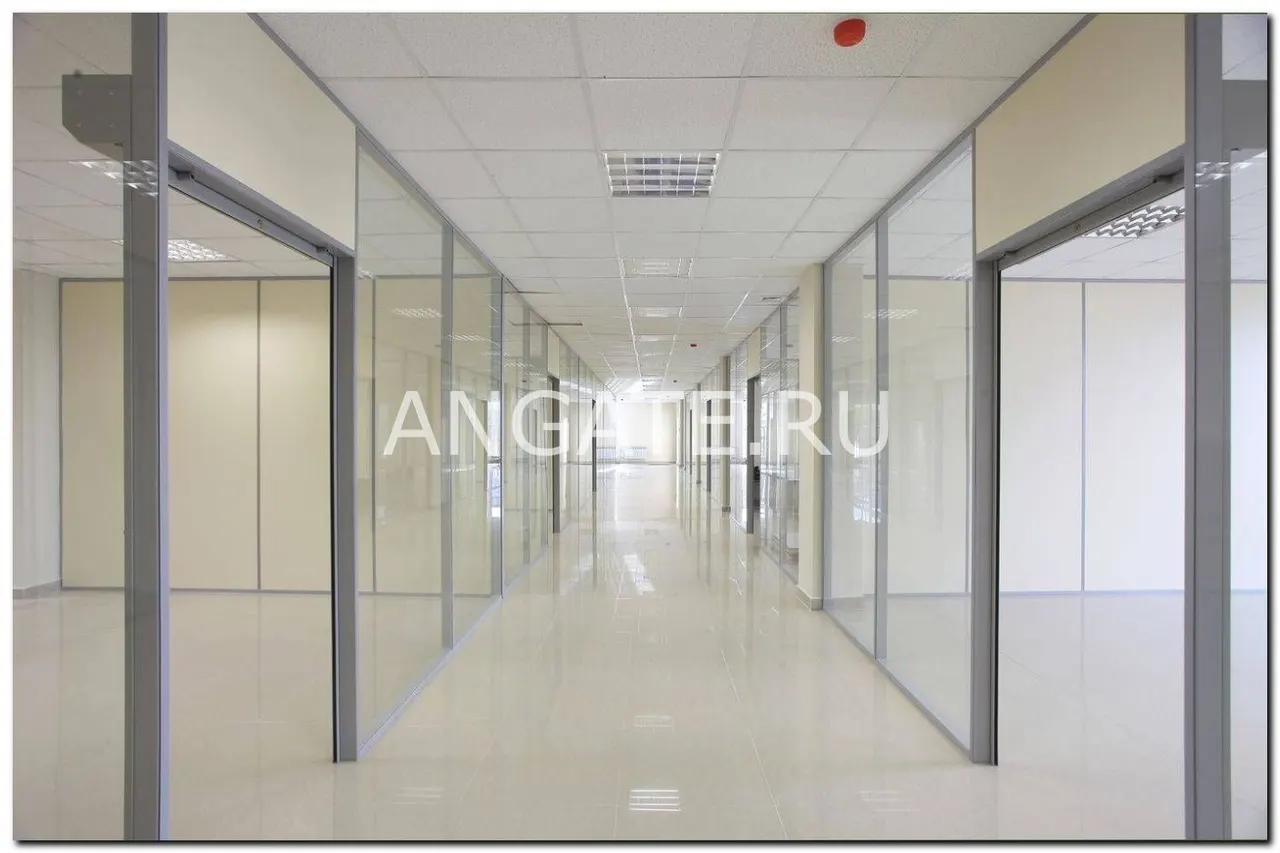

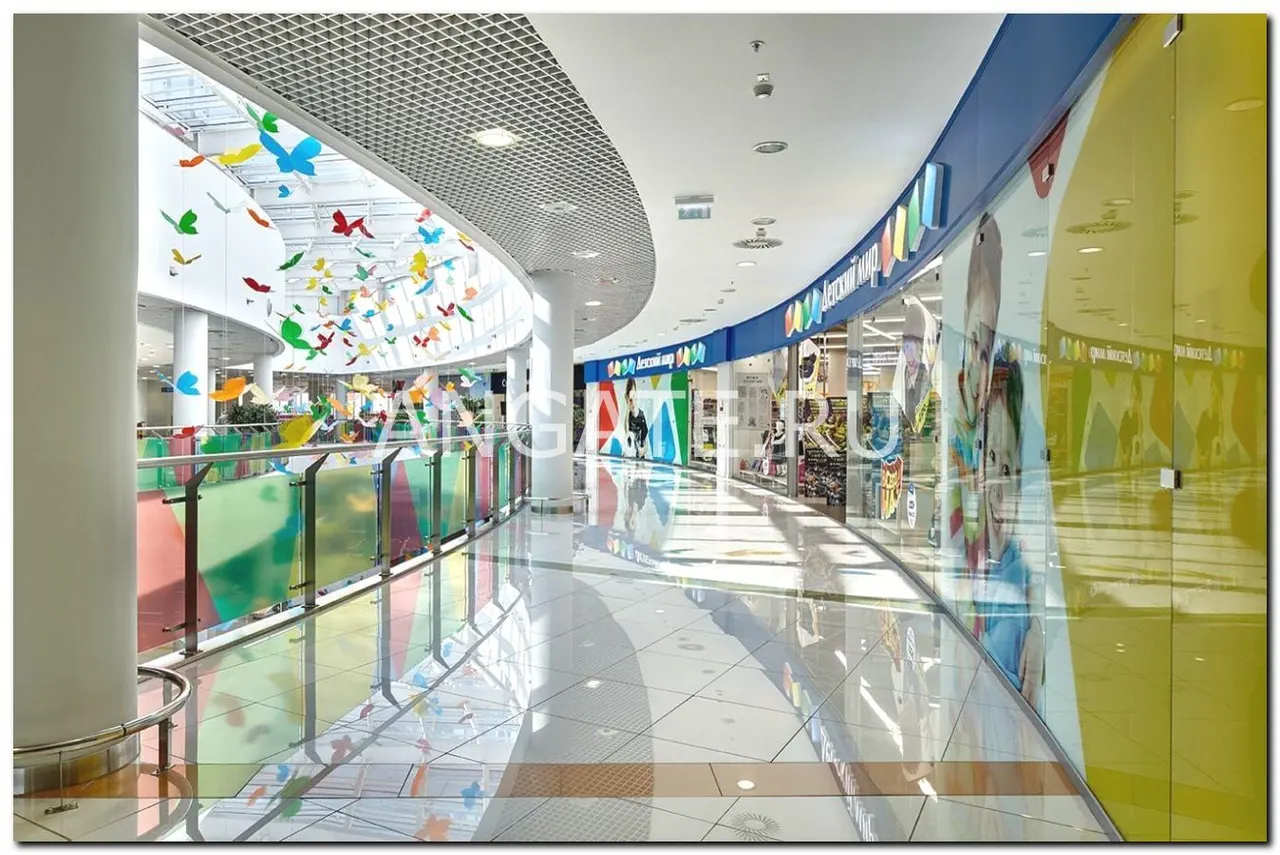

В торговых центрах остеклённые перегородки ограждают атриумы и переходы между корпусами, сохраняя визуальную связь пространств для навигации покупателей. В бизнес-центрах — коридоры и лестничные холлы, где стекло позволяет естественному свету из окон коридора проникать вглубь этажа. В гостиницах — вестибюли и переходы между корпусами, где архитектурная составляющая особенно важна для первого впечатления гостя.

В образовательных и медицинских учреждениях остеклённые перегородки ставят с осторожностью и всегда по индивидуальному проекту: здесь регламент особенно строг к путям эвакуации маломобильных групп, и площадь остекления, как правило, минимальна в пользу глухих участков.

В жилых комплексах комбинированные перегородки со стеклом применяют на входных группах в подземные паркинги и в холлах первых этажей — сочетание глухого цоколя и остеклённой верхней части одновременно защищает от механических повреждений от автомобилей и сохраняет светлый, современный вид входной зоны.

Отдельная категория объектов — многоуровневые паркинги при торговых и офисных центрах, где остеклённые противопожарные перегородки разделяют пандусы и парковочные секторы. Здесь остекление решает не только требование норм, но и практическую задачу видимости при выезде: водитель видит соседний уровень или сектор через огнестойкое стекло, что снижает риск столкновений на пересечениях проездов, характерных для многоуровневых паркингов с ограниченным углом обзора.

Проектирование и согласование

Работа над остеклённой перегородкой начинается не с замера, а с согласования требуемого класса с проектировщиком или отделом пожарной безопасности объекта. Инженер «Стеклофорт» запрашивает раздел проекта, где указан тип и класс преграды, площадь допустимого остекления и требования к дверным блокам, и только после этого выезжает на объект для точного замера.

Если проектной документации нет — например, объект уже построен, а требование появилось при подготовке к проверке — мы помогаем определить нужный класс по действующим нормативам для конкретного типа помещения и площади этажа. Итоговое решение в спорных случаях лучше согласовывать с независимым экспертом по пожарной безопасности.

На этапе проекта также фиксируют расположение всех технологических элементов — розеток, датчиков, кабель-каналов рядом с перегородкой, чтобы избежать демонтажа готовой конструкции ради прокладки коммуникаций.

Согласование удобнее вести параллельно с общим проектированием инженерных систем объекта: расположение датчиков дымоудаления, спринклеров и путей прокладки вентиляции нередко пересекается с плоскостью будущей перегородки, и учесть это до производства значительно дешевле, чем вносить изменения в уже готовую сертифицированную конструкцию. Мы рекомендуем приглашать инженера «Стеклофорт» на совещания с проектировщиком объекта, если противопожарное остекление — часть более крупного проекта реконструкции.

Монтаж и приёмка объекта

Монтаж остеклённой противопожарной перегородки выполняет бригада с допуском к огнезащитным работам. Каркас крепят анкерами по схеме из протокола испытаний, монтажный шов заполняют сертифицированным огнестойким герметиком, а стыки глухой и остеклённой частей проходят через специальный переходной профиль, тоже включённый в сертификат системы.

После монтажа проводится визуальный контроль качества уплотнений, регулировка дверных доводчиков и проверка плотности прилегания. Заказчику передаётся исполнительная документация: акт скрытых работ по монтажному шву, сертификаты на все компоненты, паспорт изделия — этот пакет прикладывают к общей документации объекта для приёмки инспектором пожарного надзора.

Средний срок монтажа перегородки площадью 15-20 м² с одной дверью — один-два рабочих дня, крупные объекты с несколькими проёмами занимают больше времени в зависимости от логистики доступа на этаж.

Обслуживание, ошибки и типовые просчёты

Уход за остеклённой частью не отличается от обычного стекла — мягкая ткань и стеклоочиститель. Раз в несколько лет, синхронно с общим пожарным аудитом здания, стоит проверять состояние уплотнителей по периметру и работу дверных доводчиков — регулировка скорости закрывания входит в стандартное сервисное обслуживание.

Наиболее частая проектная ошибка — превышение допустимой доли остекления для выбранного класса: заказчик хочет «побольше стекла», но норматив ограничивает площадь светопрозрачной части для конкретного типа преграды, и превышение делает конструкцию несоответствующей на бумаге, даже если материалы использованы правильные. Вторая ошибка — комбинация материалов от разных производителей в узле примыкания стекла к глухой части: такой стык не имеет протокола испытаний как единое целое.

Третья ошибка — забыть про интумесцентную ленту в нижнем пороге перегородки, если под ней предусмотрен зазор для доступа кабель-каналов: без уплотнения в полу класс огнестойкости распространяется не на всю преграду. Все эти нюансы «Стеклофорт» закрывает на этапе проектирования, до начала производства.

• Не превышайте нормативную долю остекления для выбранного типа преграды;
• Узел примыкания стекла к глухой части — только из одного сертифицированного комплекта;
• Не забывайте про уплотнение порога, если под перегородкой проходят коммуникации;
• Согласуйте класс с проектировщиком до, а не после заказа перегородки.

Реконструкция и замена существующих преград

Отдельная категория проектов — замена устаревших противопожарных преград на объектах, построенных до ужесточения актуальных норм. Здание может эксплуатироваться десятилетиями с глухими перегородками, которые формально соответствовали нормативам на момент постройки, но перестали удовлетворять текущим требованиям при смене назначения помещений или проведении капитального ремонта. В таких случаях остеклённая противопожарная перегородка часто становится оптимальной заменой глухой стены: она восстанавливает соответствие нормативам и одновременно улучшает световой режим помещения, что особенно ценно при реконструкции старого фонда без возможности увеличить оконные проёмы.

Работа на объекте с действующей эксплуатацией требует отдельного внимания к организации демонтажа старой преграды: пока новая сертифицированная перегородка не установлена, здание временно теряет часть противопожарной защиты, поэтому демонтаж и монтаж стараются проводить в максимально сжатые сроки, иногда с временным ограждением проёма негорючим экраном на период работ. Мы согласовываем такой график заранее вместе с ответственным за пожарную безопасность объекта, чтобы минимизировать время, когда преграда отсутствует физически.

После завершения реконструкции важно обновить исполнительную документацию объекта: новая перегородка должна быть внесена в общий реестр противопожарных преград здания с указанием класса, даты установки и срока действия сертификата. Эта, казалось бы, формальная процедура экономит время при следующей плановой проверке — инспектор видит актуальную картину сразу, без необходимости запрашивать дополнительные подтверждения у собственника или управляющей компании объекта.
