Система раздвижных стеклянных перегородок

Из чего состоит раздвижная система

Раздвижная система стеклянной перегородки — это узел из четырёх основных элементов: направляющей (рельса), роликовой каретки, самого стеклянного полотна с профильной обвязкой и ограничителей хода. Направляющая крепится к потолку, стене или полу и задаёт траекторию движения; каретка соединяет полотно с направляющей и обеспечивает плавный ход на подшипниках; ограничители останавливают полотно в крайних положениях, не давая ему вылететь из направляющей или удариться об стену.

От того, как спроектирован этот узел, зависит вся эксплуатация конструкции. Слабое звено почти всегда одно — ролики: они несут вес полотна (от 15 до 60 кг на квадратный метр стекла в зависимости от толщины) и совершают тысячи циклов открывания-закрывания за год. Хорошая система рассчитывается на ресурс 100 000–150 000 циклов, что при 15–20 использованиях в день соответствует 15–20 годам службы.

«Стеклофорт» проектирует систему индивидуально под вес и размер конкретного полотна: для лёгкой перегородки в кладовую подходит компактная каретка на 40 кг, а для широкой межкомнатной секции с толстым стеклом нужна каретка на 80–100 кг с четырьмя роликами вместо двух. Ошибка в расчёте нагрузки — самая частая причина преждевременного выхода системы из строя у недорогих непрофильных подрядчиков.

Важно понимать, что система — это не набор случайно подобранных деталей одного производителя, а рассчитанный комплекс: направляющая, каретка и стопоры должны быть согласованы между собой по классу нагрузки и посадочным размерам. Смешивание фурнитуры разных линеек «для экономии» — частая причина, по которой ролик со временем начинает соскакивать с профиля рельса или заедать в определённой точке хода.

Типы направляющих: верхняя, нижняя, комбинированная

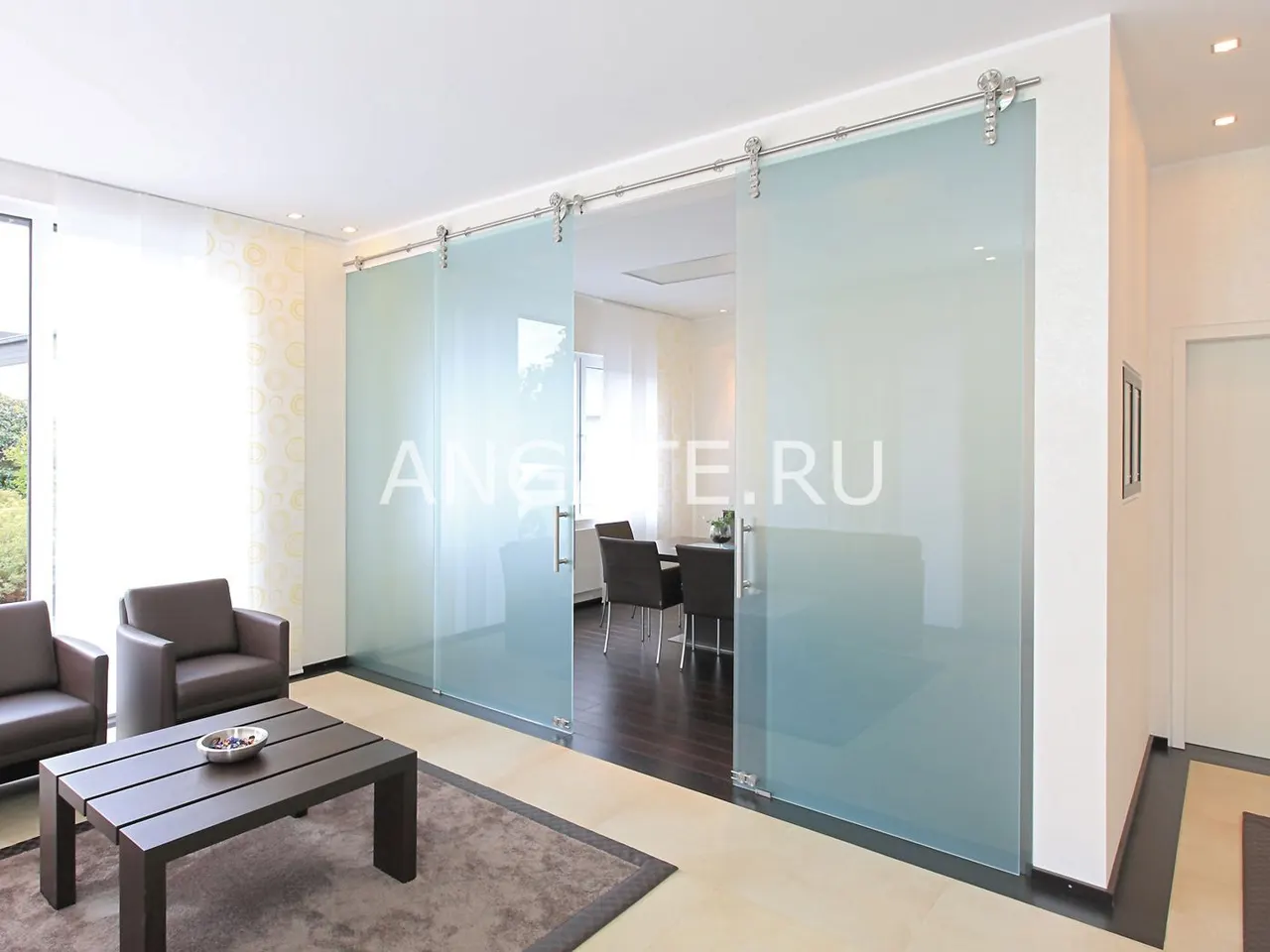

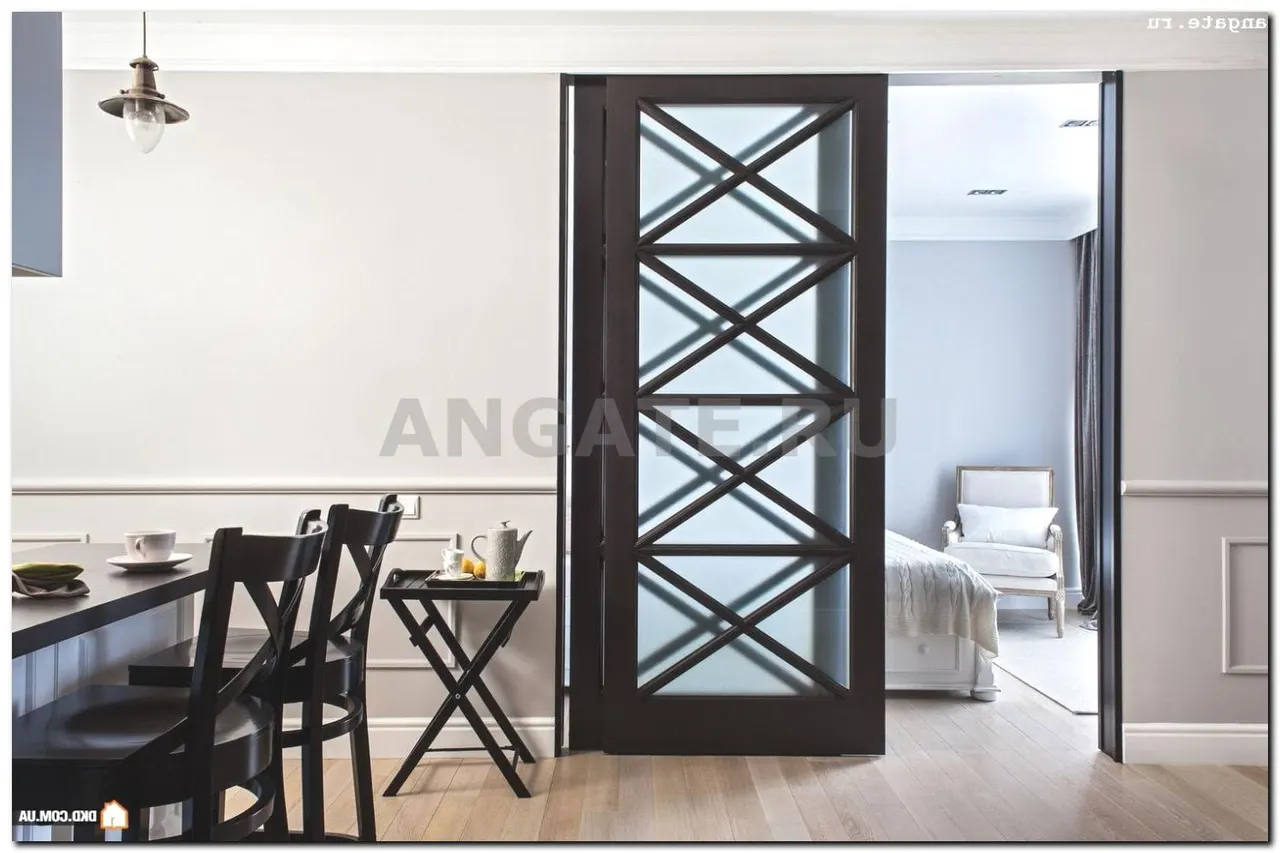

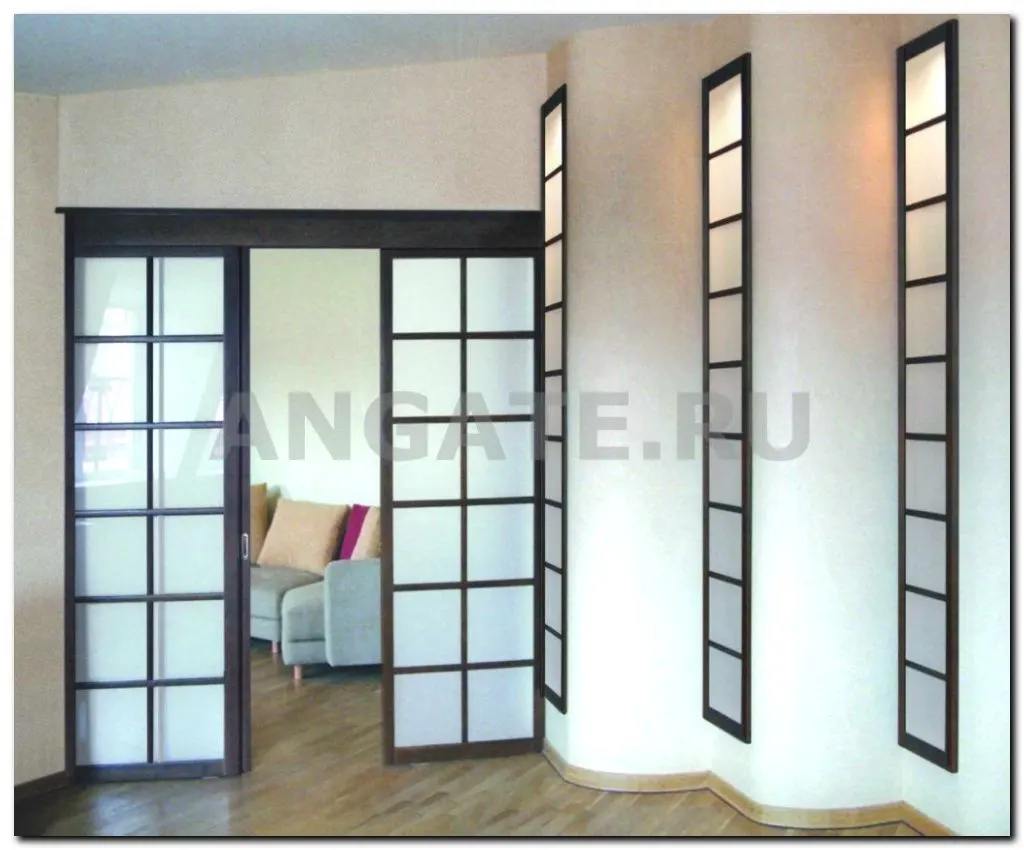

Верхняя подвесная направляющая — самая распространённая схема. Всю нагрузку полотна несёт потолочный рельс, а нижний край скользит свободно или фиксируется тонким направляющим штифтом в полу — без порога, который мешал бы проходу. Такая система удобна тем, что не требует вырезать паз в напольном покрытии, а значит, подходит для установки уже после укладки чистового пола.

Нижняя направляющая с роликами на полу встречается реже в жилых интерьерах — она требует штробления пола под рельс и оставляет невысокий порог, зато выдерживает большую нагрузку и лучше стабилизирует широкие тяжёлые полотна. Такую схему выбирают для больших коммерческих перегородок или там, где толщина стекла превышает 10 мм.

Комбинированная схема — верхняя направляющая несёт вес, нижний штифт только удерживает полотно от раскачивания — оптимальный баланс для большинства квартирных и офисных задач. Именно её мы рекомендуем в 80% случаев: она не создаёт порога, но обеспечивает стабильность хода даже при активном использовании детьми или в проходной зоне.

• Верхняя подвесная — без порога, вся нагрузка на потолочный рельс;
• Нижняя направляющая — выше несущая способность, требует паза в полу;
• Комбинированная — верх несёт вес, низ стабилизирует полотно, без порога;
• Выбор схемы зависит от веса полотна и типа напольного покрытия.

Роликовая каретка: устройство и классы нагрузки

Каретка — узел, который соединяет стеклянное полотно с рельсом и обеспечивает движение. В неё входят стальные или полиамидные ролики на шарикоподшипниках, зажимной кронштейн, который крепится к стеклу без сверления (обычно через специальный профиль-обвязку или прижимной клипс), и регулировочный винт по высоте — им можно подстроить зазор до 5–8 мм после монтажа.

По классу нагрузки каретки делятся на лёгкие (до 40 кг на полотно), средние (40–80 кг) и усиленные (80–120 кг и выше для коммерческих объектов). Расчёт веса ведут от площади и толщины стекла: квадратный метр закалённого стекла 8 мм весит примерно 20 кг, 10 мм — 25 кг. Полотно 1×2,5 м из стекла 8 мм весит около 50 кг — для него нужна каретка среднего или усиленного класса с запасом.

Материал роликов важен для влажных помещений: нержавеющая сталь и технополимер не боятся коррозии, тогда как оцинкованные ролики в санузле или на кухне со временем ржавеют и начинают скрипеть. Мы всегда уточняем условия эксплуатации на замере, чтобы подобрать материал каретки под конкретное помещение.

• Лёгкая каретка — до 40 кг, для узких лёгких секций;
• Средняя каретка — 40–80 кг, стандарт для квартирных перегородок;
• Усиленная каретка — от 80 кг, для широких и толстых полотен;
• Нержавеющая сталь и полимер — обязательны во влажных помещениях.

Виды раздвижных систем по механизму движения

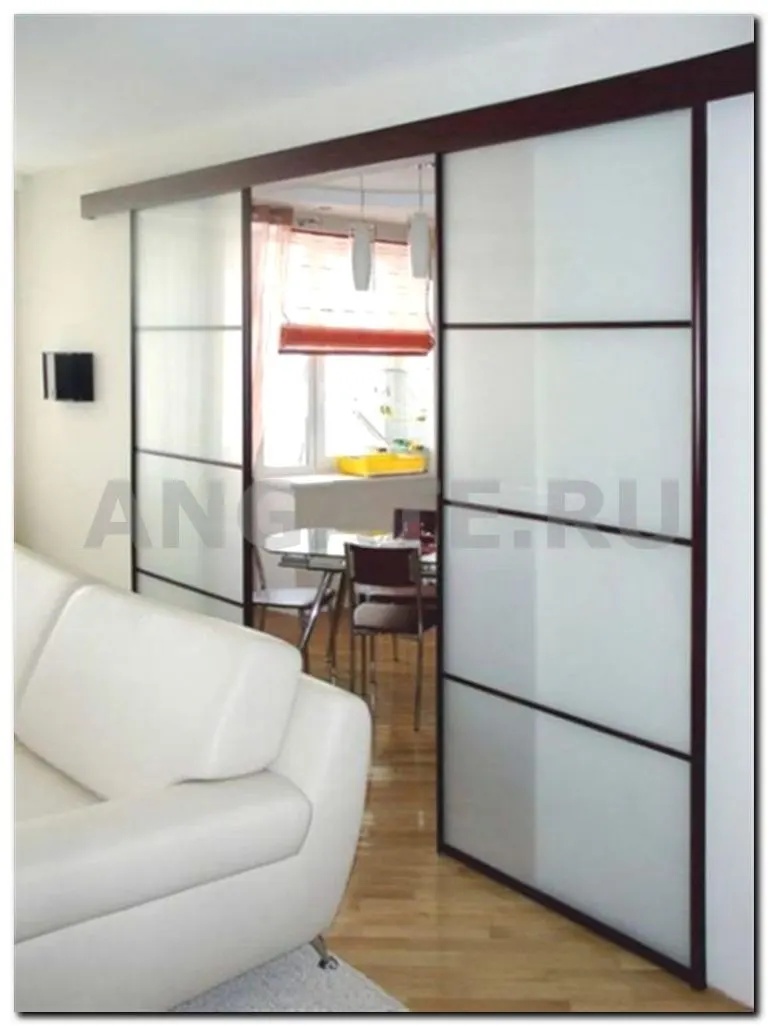

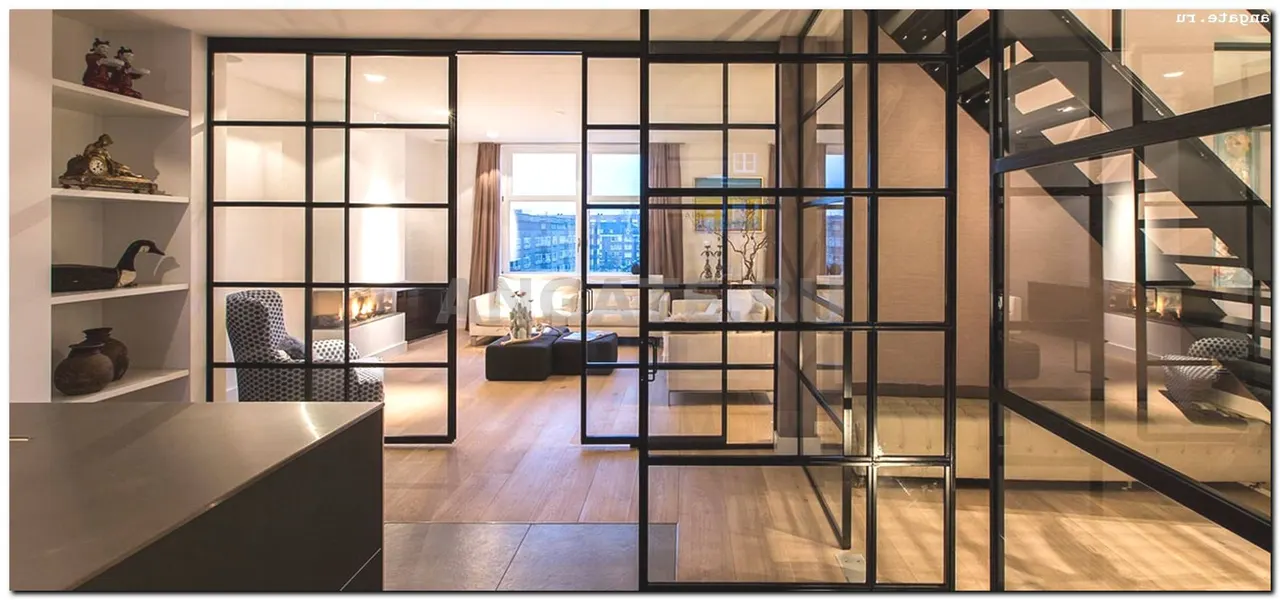

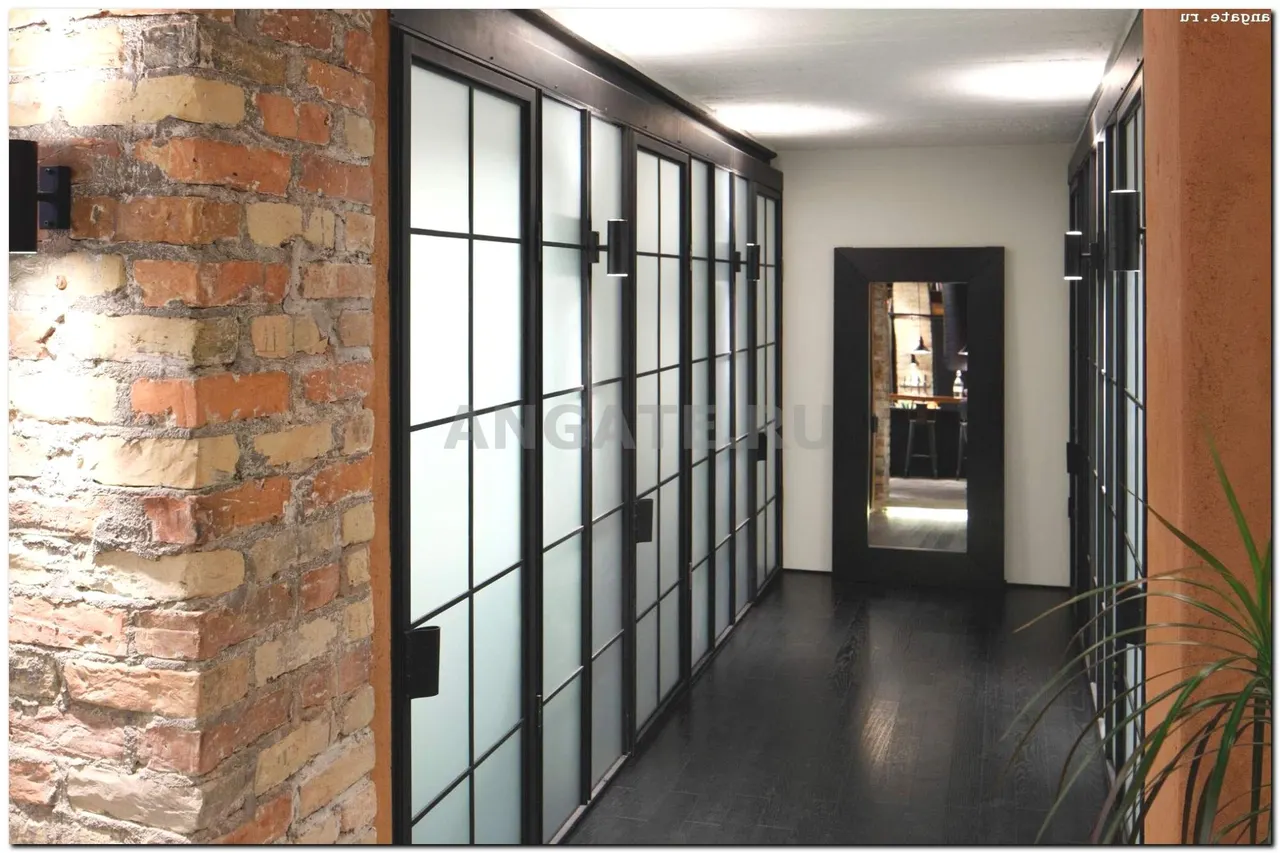

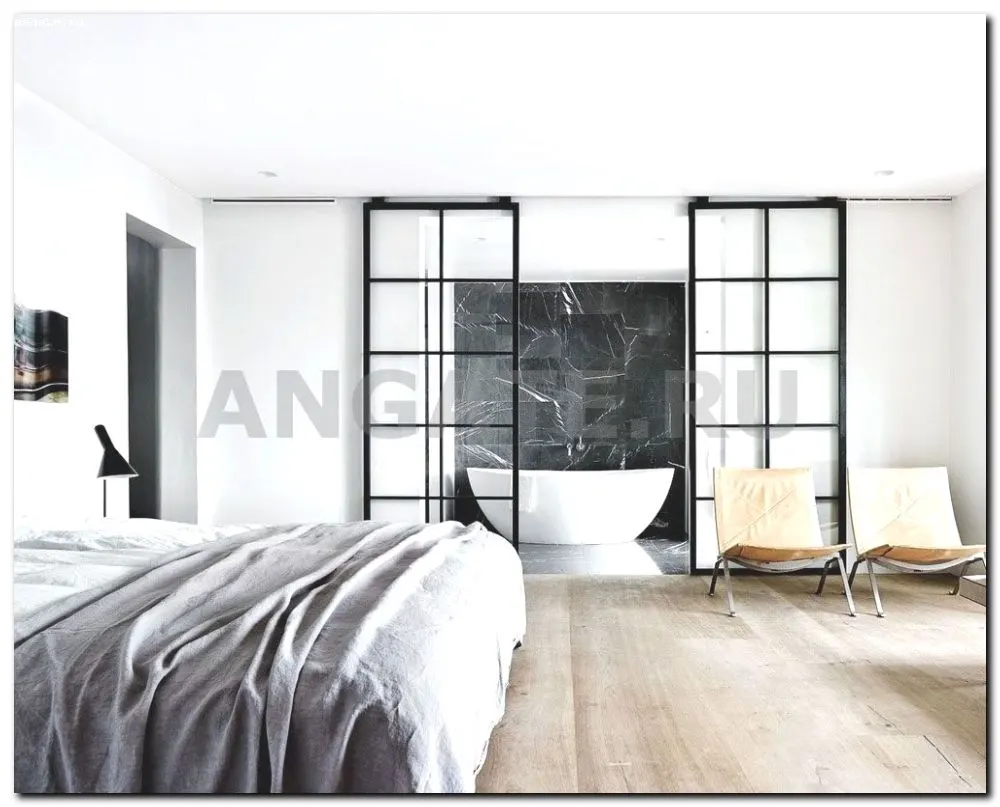

Классическая система купе — одно или два полотна двигаются параллельно стене или друг другу по одному-двум рельсам. Это базовый и самый надёжный механизм с минимальным числом подвижных частей, поэтому и самый доступный по цене — от 3000 ₽/м².

Телескопическая система — несколько узких полотен собираются в пакет за счёт связанного движения кареток: каждое следующее полотно цепляет предыдущее через синхронизирующий ремень или трос. Такая система открывает почти весь проём целиком, но требует точной настройки синхронизации и стоит дороже прямой системы купе на 25–40 % из-за большего числа кареток и направляющих.

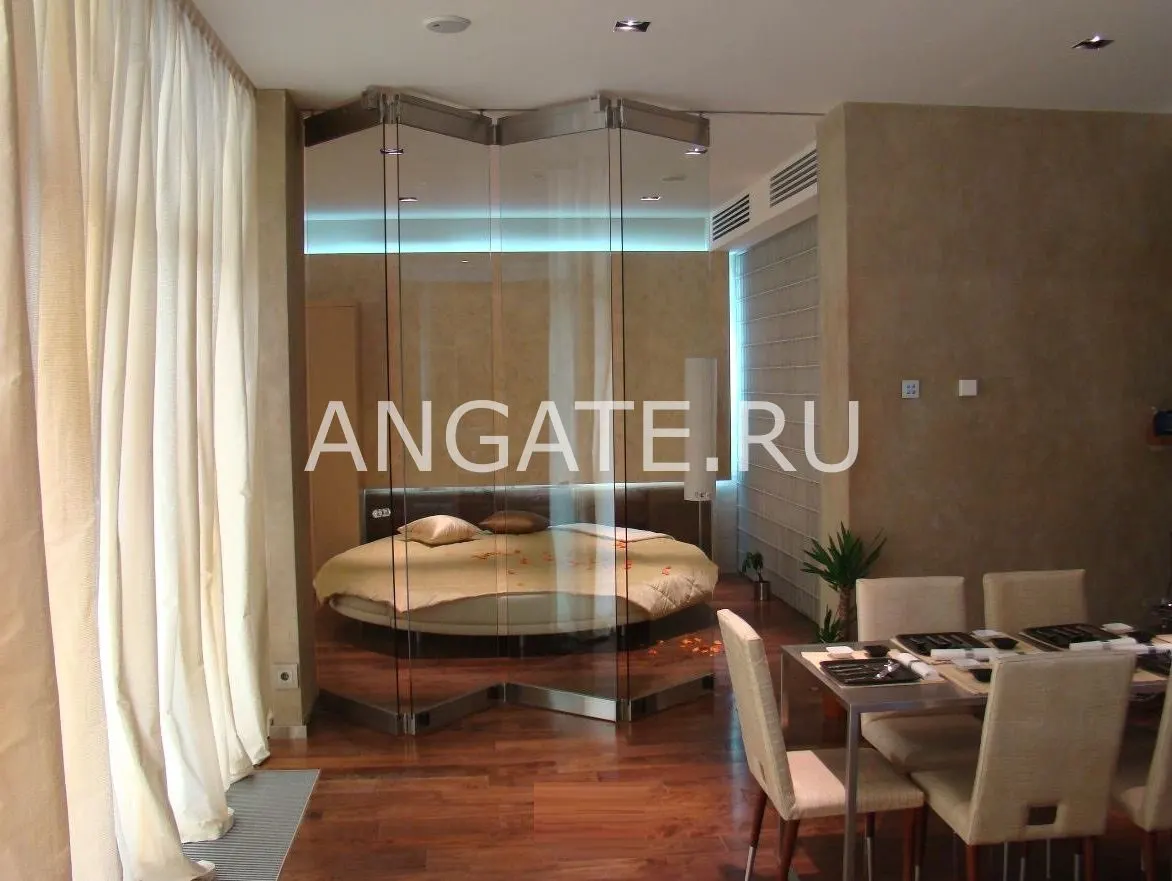

Система с парковкой — полотно при полном открытии заезжает в специальный карман в стене или за фальш-стену, полностью скрываясь из виду. Требует подготовки ниши на этапе ремонта и, как правило, усиленной направляющей, поскольку в кармане полотно движется по скрытому рельсу без визуального контроля. Раздвижные двери-книжки и системы bi-fold (гармошка) используют отдельный тип каретки с шарнирным соединением полотен — они компактны при открытии, но требуют более частой регулировки петель.

Уплотнение и стопоры хода

Уплотнение по периметру полотна решает вопрос сквозняков и частично влияет на шумоизоляцию. В раздвижных системах чаще применяют щёточный уплотнитель — плотный ворс, вклеенный в паз профиля, который прилегает к соседнему полотну или к стене при закрытии. EPDM-профиль даёт более герметичное прилегание, но требует более точной настройки зазора и обычно применяется в системах с доводчиком.

Стопоры хода — резиновые или полимерные ограничители на концах направляющей — предотвращают удар каретки о торец рельса и защищают кромку стекла от сколов при резком открывании. Без стопоров даже качественная система быстро повреждается: многократный удар металла о металл деформирует направляющую и разбивает подшипник каретки.

Доводчик, если он предусмотрен конструкцией, монтируется в последние 10–15 см хода и гасит скорость полотна перед полным закрытием — это не только комфорт, но и защита от случайного прищемления пальцев, что особенно важно в квартирах с детьми. Доводчик добавляет к смете 15–25 % в зависимости от ширины полотна.

• Щёточный уплотнитель — базовый вариант, гасит сквозняк;
• EPDM-профиль — более герметичное прилегание, требует точной настройки;
• Стопоры хода — обязательны, защищают кромку стекла от сколов;
• Доводчик — плавное закрытие и защита от прищемления, +15–25 % к цене.

Проектирование системы под объект: этапы работ

Проектирование раздвижной системы начинается с замера и расчёта нагрузки: инженер определяет площадь и толщину каждого полотна, суммарный вес конструкции и выбирает класс каретки с запасом прочности 20–30 % от расчётной нагрузки. Затем подбирается тип направляющей — верхняя, нижняя или комбинированная — исходя из напольного покрытия и требований к порогу.

Дальше готовится чертёж с указанием точек крепления, шага анкеров (обычно 400–600 мм по длине рельса) и типа крепежа под материал стены — бетон, кирпич, гипсокартон с закладной. Для гипсокартонных перегородок обязательно предусматривается металлическая закладная в каркасе ещё на этапе черновых работ: без неё направляющая просто не удержит вес полотна.

Производство системы — раскрой и закалка стекла, сборка профиля, комплектация фурнитурой — занимает 5–7 рабочих дней. Монтаж включает крепление направляющей по уровню, навеску полотна на каретку, регулировку зазоров и стопоров, финальную проверку хода на всём диапазоне открывания. Сдача объекта происходит только после того, как заказчик лично проверил плавность хода.

• 1. Замер и расчёт нагрузки с запасом прочности 20–30 %;
• 2. Выбор типа направляющей под напольное покрытие;
• 3. Чертёж с указанием шага анкеров и типа крепежа;
• 4. Производство 5–7 рабочих дней;
• 5. Монтаж, регулировка зазоров и проверка хода на всём диапазоне.

Обслуживание раздвижной системы

Раздвижная система требует минимального, но регулярного ухода. Направляющую рельс нужно очищать от пыли и волос раз в 2–3 месяца сухой щёткой или пылесосом с узкой насадкой — скопление мусора в пазу рельса первая причина тугого хода. Ролики каретки смазывают силиконовой смазкой в форме спрея раз в 6–12 месяцев; обычное машинное масло использовать не стоит — оно собирает пыль и со временем превращается в абразивную пасту.

Зазор между полотном и стопорами проверяют визуально: если полотно при открытии или закрытии касается стены или рельса раньше положенного, стопор нужно подрегулировать или заменить — деталь недорогая и меняется без демонтажа всей системы. Крепёж направляющей к потолку или стене стоит проверять раз в год, особенно в первый год после монтажа, когда возможна небольшая усадка нового ремонта.

Если система начала скрипеть, заедать или полотно провисло с одной стороны — это повод для диагностики, а не для самостоятельной разборки каретки: неправильная регулировка регулировочного винта может сорвать резьбу. По гарантии «Стеклофорт» диагностика и устранение неполадок бесплатны, обращения принимаем на info@steklofort.ru.

Ошибки при выборе и монтаже системы

Самая частая ошибка — экономия на классе каретки: если полотно весит на пределе заявленной нагрузки, система изнашивается в разы быстрее расчётного срока. Вторая ошибка — установка направляющей в гипсокартон без металлической закладной: крепление постепенно вырывает вместе с куском обшивки, особенно при активном использовании перегородки.

Третья ошибка — игнорирование стопоров хода ради визуальной чистоты линии рельса: без ограничителей каретка бьётся о торец направляющей при каждом резком открывании, и через несколько месяцев подшипник начинает люфтить. Четвёртая — использование одного типа роликов независимо от условий эксплуатации: оцинкованная фурнитура в санузле или на кухне быстро теряет плавность хода из-за коррозии и конденсата.

Избежать этих ошибок просто — доверить проектирование системы инженеру, который рассчитывает нагрузку под конкретное полотно, а не предлагает одну универсальную комплектацию для всех объектов. Гарантия до 7 лет на систему в целом действует именно потому, что расчёт нагрузки выполняется индивидуально на этапе замера.

• Не экономьте на классе каретки при полотне на пределе нагрузки;
• Не монтируйте направляющую в гипсокартон без закладной;
• Не отказывайтесь от стопоров хода ради эстетики;
• Выбирайте материал роликов под условия эксплуатации помещения.

Совместимость системы с типом стен и перекрытий

Бетонная и кирпичная стена — самое надёжное основание для крепления направляющей: анкер держит расчётную нагрузку без дополнительных мер, если шаг крепежа выдержан правильно. Гипсокартонная перегородка требует закладной — металлического профиля или бруса, заложенного в каркас на этапе монтажа стены, рассчитанного на вес конкретной системы.

Натяжной и подвесной потолок создают отдельную сложность: направляющую нельзя крепить напрямую к тонкому полотну или гипсокартонному коробу без несущей конструкции за ним. Решение — закладной профиль в черновом потолке до натяжки полотна, либо перенос точки крепления на стену, если это позволяет геометрия проёма.

Деревянные перекрытия старого фонда требуют попадания анкера в балку, а не в подшивку наката — это определяется на замере простукиванием или, при необходимости, вскрытием контрольной точки. Если балка проходит не там, где нужна направляющая, инженер предлагает альтернативную схему крепления с траверсой, распределяющей нагрузку на две соседние балки.

Как выбрать класс системы под интенсивность использования

Интенсивность использования — то, что чаще всего упускают при выборе системы, ориентируясь только на бюджет. Перегородка, которую открывают пару раз в неделю (сезонное зонирование веранды, редко используемая кладовая), может работать на базовой комплектации даже не самого высокого класса. Перегородка на кухне-гостиной, которую открывают и закрывают по 20–40 раз в день, требует запаса прочности минимум на класс выше расчётного веса.

Второй параметр — кто пользуется перегородкой. В квартирах с детьми и пожилыми людьми механизм должен прощать резкие или неаккуратные движения: сюда подойдёт усиленная каретка с доводчиком, гасящим избыточную скорость закрывания. В офисах с высокой проходимостью через переговорную важна не только прочность, но и бесшумность хода — здесь оправдана более дорогая, но тихая система на полимерных роликах.

Третий параметр — условия среды: температура, влажность, запылённость. Для кухни, санузла, помещений у бассейна или в цокольных этажах с повышенной влажностью система изначально проектируется в антикоррозийном исполнении, а не дорабатывается впоследствии — переделка обходится значительно дороже правильного выбора на старте.

Полезный ориентир при сомнениях — всегда выбирать класс системы на ступень выше расчётного, а не впритык: разница в цене между средней и усиленной кареткой обычно не превышает 10–15 % от общей сметы перегородки, тогда как замена изношенного механизма раньше срока обходится в разы дороже с учётом повторного выезда бригады и демонтажа старой фурнитуры.
