Складная стеклянная перегородка

Что такое складная перегородка и когда она нужна

Складная перегородка — это несколько узких стеклянных створок, соединённых петлями и подвешенных к общей направляющей. При открывании створки поворачиваются друг к другу и уходят гармошкой к одному или обоим откосам, освобождая до 85–90% проёма. Закрытая конструкция выглядит как обычная стеклянная стена с вертикальными импостами. Открытая занимает по глубине всего 150–250 мм — толщину сложенного пакета.

Раздвижная система такого фокуса не умеет. Купе на две створки открывает ровно половину проёма, потому что одно полотно заезжает за другое. Чтобы раскрыть проём шириной четыре метра целиком, купе требует ещё четырёх метров стены сбоку, куда откатываются полотна. В квартире и в офисе такой стены обычно нет — а «гармошке» она не нужна: створки складываются в компактную стопку прямо в проёме.

Отсюда типичные сценарии. Кухня-гостиная в квартире: днём проём открыт, вечером перегородка закрывается и отсекает запахи и шум посудомойки. Переговорная в офисе, которую раз в месяц объединяют с холлом под общее собрание. Веранда и терраса загородного дома: летом стены нет, зимой она есть. Зимний сад, кафе с летней площадкой, шоурум, где нужен широкий вынос товара.

Ограничения тоже честные. Гармошка не бывает герметичной: по контуру каждой створки остаётся зазор, а щётка или шлегель гасят разве что сквозняк. Звукоизоляция складной перегородки — 22–28 дБ против 42–46 дБ у каркасной со стеклопакетом. Если задача не «разделить пространство», а «не слышать соседнюю комнату», выбирают другую систему.

Устройство: направляющая, створки, петли

Основа конструкции — верхняя алюминиевая направляющая с внутренним пазом, по которому катаются каретки. Каретка представляет собой тележку на двух-четырёх подшипниковых роликах из полиамида или нейлона; её грузоподъёмность подбирают по массе одной створки с запасом не меньше 25%. Направляющую крепят к перекрытию или к усиленной закладной анкерами с шагом 300–500 мм: нагрузка здесь выше, чем у обычной перегородки, потому что весь пакет створок в открытом положении собирается на одном участке рельса.

Створки собирают из закалённого стекла 8 или 10 мм в алюминиевой обвязке либо, реже, из цельного стекла с точечными зажимами. Обвязка нужна почти всегда: она принимает нагрузку от петель и не даёт полотну работать на изгиб при складывании. Ширина одной створки — 400–900 мм, оптимум 550–700 мм. Уже 400 мм делать нет смысла: растёт число петель и стоимость. Шире 900 мм — пакет становится глубоким и створка провисает.

Створки соединены между собой торцевыми петлями. Чередование направления петель и задаёт эффект гармошки: чётные швы складываются наружу, нечётные внутрь. Крайняя створка либо навешивается на стойку и работает как обычная распашная дверь, либо тоже едет по рельсу — так делают в двусторонних системах, складывающихся к обоим откосам.

Нижний узел бывает двух типов. В подвесной системе низ вообще не фиксируется, а от раскачивания створки удерживает штифт в узком напольном пазу глубиной 8–12 мм. В опорной системе часть массы принимает нижний рельс с роликами — так делают тяжёлые конструкции со стеклопакетом. Первый вариант чище: в полу нет порога, только тонкая канавка.

• Ширина одной створки — 400–900 мм, рабочий оптимум 550–700 мм;
• Стекло — закалённое 8 или 10 мм, в алюминиевой обвязке;
• Каретка — с запасом по массе створки не менее 25%;
• Направляющая — анкеры в перекрытие с шагом 300–500 мм;
• Низ — штифт в напольном пазу 8–12 мм либо нижний рельс на роликах.

Сколько створок и в какую сторону складывать

Число створок вычисляют делением ширины проёма на ширину створки. Проём 2400 мм при створке 600 мм даёт четыре секции; проём 3600 мм — шесть. Чётное число удобнее: пакет складывается симметрично, крайняя створка приходит точно к откосу. Нечётное число применяют, когда одна створка должна работать как отдельная калитка для прохода — тогда её не складывают, а открывают распашно.

Схему складывания обозначают дробью: 4/0 — все четыре створки уходят влево; 2/2 — по две в каждую сторону; 3/1 — три влево, одна вправо. Симметричная схема 2/2 или 3/3 красивее и снижает нагрузку на каждый откос вдвое, но требует места с обеих сторон. Односторонняя 6/0 удобнее там, где справа окно или радиатор.

Глубина сложенного пакета считается просто: толщина створки с обвязкой (примерно 35–45 мм) умножается на число складывающихся секций плюс 20–30 мм на петли. Шесть створок односторонней схемы дадут пакет около 280–320 мм. Это ощутимо, и его нужно предусмотреть в плане: пакет не должен упираться в дверь, шкаф или выключатель.

Высота — отдельный параметр. До 2700 мм работают стандартные каретки и стекло 8 мм. От 2700 до 3200 мм переходят на стекло 10 мм и усиленную обвязку, иначе створка гуляет в средней части. Выше 3200 мм складную систему стараются не делать вовсе: масса створки превышает 60 кг, и гармошка становится тугой в ходу.

Стекло, обвязка и покрытие

В складных перегородках применяют только безопасное стекло. Закалённое 8 мм — стандарт для створок до 700 × 2500 мм; при разрушении оно осыпается тупыми гранулами 3–5 мм. Закалённое 10 мм берут для высоких и широких створок. Триплекс 6.6.1 или 8.8.1 ставят в детских, в кафе и в местах, где створка может получить удар: он трескается, но остаётся в обвязке и не падает вниз. Обычное листовое стекло в подвижной конструкции недопустимо категорически.

Кромку стекла шлифуют и полируют, углы притупляют фаской 1–2 мм. Все отверстия под петли и зажимы сверлят до закалки. После закалки полотно находится под внутренним напряжением, и любое сверление или подрезка приводят к мгновенному разрушению — это физика материала, а не осторожность производителя.

Обвязка створки — алюминиевый профиль шириной 20–45 мм. Узкая рамка 20–25 мм даёт лёгкий, почти невидимый рисунок; широкая 40–45 мм жёстче и позволяет врезать замок и ручку. Профиль красят порошком по каталогу RAL (чаще всего чёрный RAL 9005, белый 9016, антрацит 7016) или анодируют в серебро, шампань, бронзу, чёрный. Ламинация плёнкой под дуб и орех вписывает гармошку в деревянный интерьер.

Декор стекла работает и на приватность. Прозрачное полотно даёт максимум света. Сатинированное кислотой скрывает силуэт и не показывает отпечатки пальцев. Пескоструйный рисунок по трафарету выводит логотип или геометрию. Тонированное серое и бронзовое стекло приглушает свет. Матовая плёнка — самый быстрый способ изменить вид уже смонтированной конструкции.

Фурнитура: на чём нельзя экономить

Складная перегородка — самая нагруженная из всех стеклянных систем: каждая петля работает и на вес, и на изгиб. Петли берут промышленные, с закалёнными осями и втулками из бронзы или полиамида; ресурс качественного узла — 100 000–200 000 циклов, что при десяти сложениях в день соответствует 25–50 годам. Дешёвые силуминовые петли начинают люфтить через сезон, и створки перестают складываться в ровный пакет.

Каретки различают по грузоподъёмности: 25, 40, 60 и 80 кг. Створка 700 × 2500 мм из стекла 8 мм с обвязкой весит около 38 кг — под неё берут каретку на 60 кг. Ролики должны быть на подшипниках; втулки скольжения через год начинают скрипеть. В подвесных системах на каждую вторую створку ставят каретку, промежуточные висят на петлях соседних.

Нижний штифт-фиксатор входит в напольный паз и держит створку от раскачивания. Паз делают в чистовом полу фрезой шириной 10–14 мм и глубиной 8–12 мм; если пол уже уложен, ставят накладную направляющую высотой 6–8 мм. Крайнюю створку фиксируют шпингалетом в пол и потолок или магнитной защёлкой к откосу.

Ручки на складной перегородке ставят врезные или скобу-раковину: обычная выступающая скоба мешает створкам сложиться плотно. Замок применяют редко — гармошка не рассчитана на охранные функции. Если требуется запирание, ригель заводят в пол на крайней створке, а промежуточные фиксируются шпингалетами между собой.

• Петли — промышленные, с бронзовой или полиамидной втулкой, от 100 000 циклов;
• Каретки — на подшипниках, с запасом 25% по массе створки;
• Штифт-фиксатор — паз 10–14 мм в полу либо накладная направляющая;
• Ручки — только врезные или утопленные, иначе пакет не сложится.

Где применяют складные перегородки

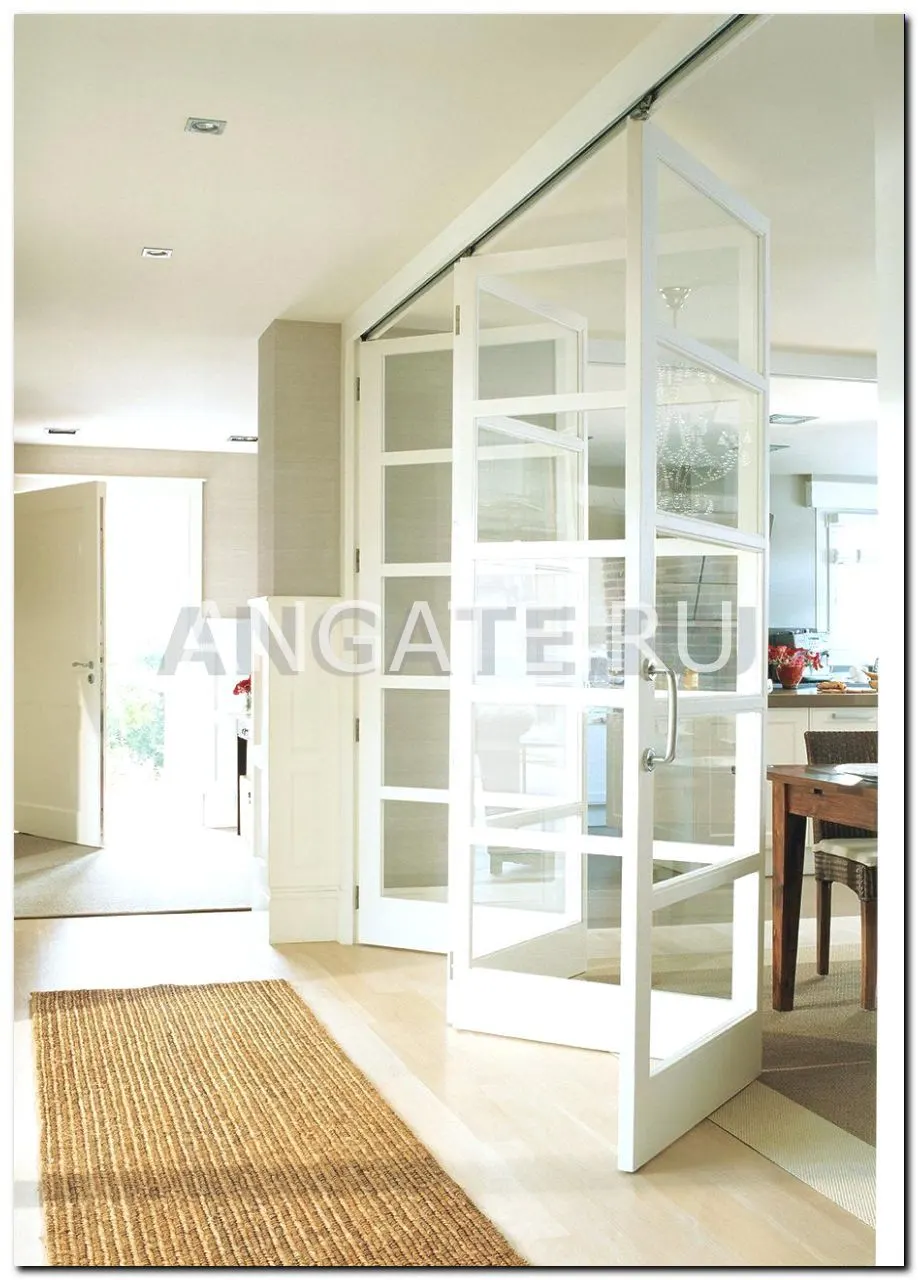

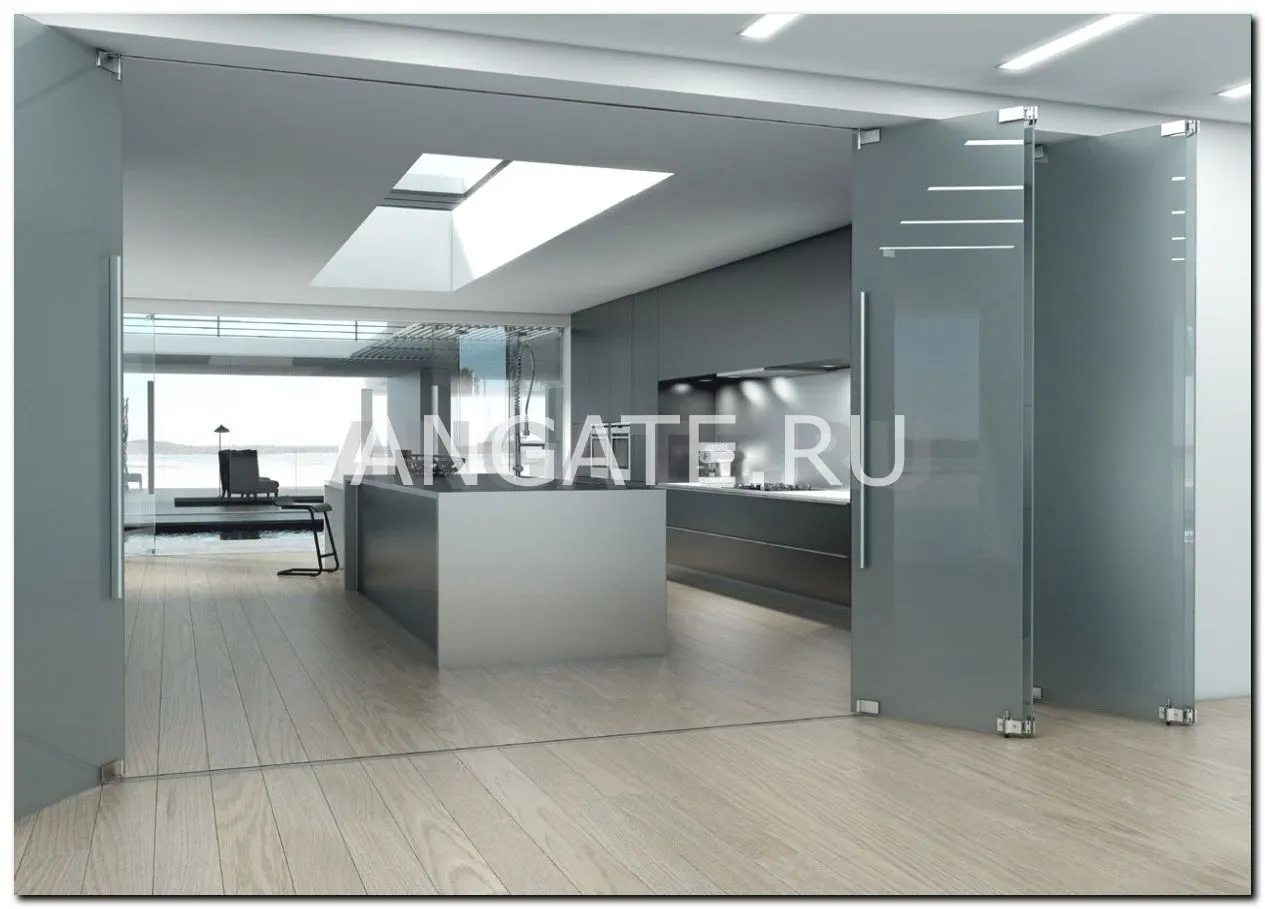

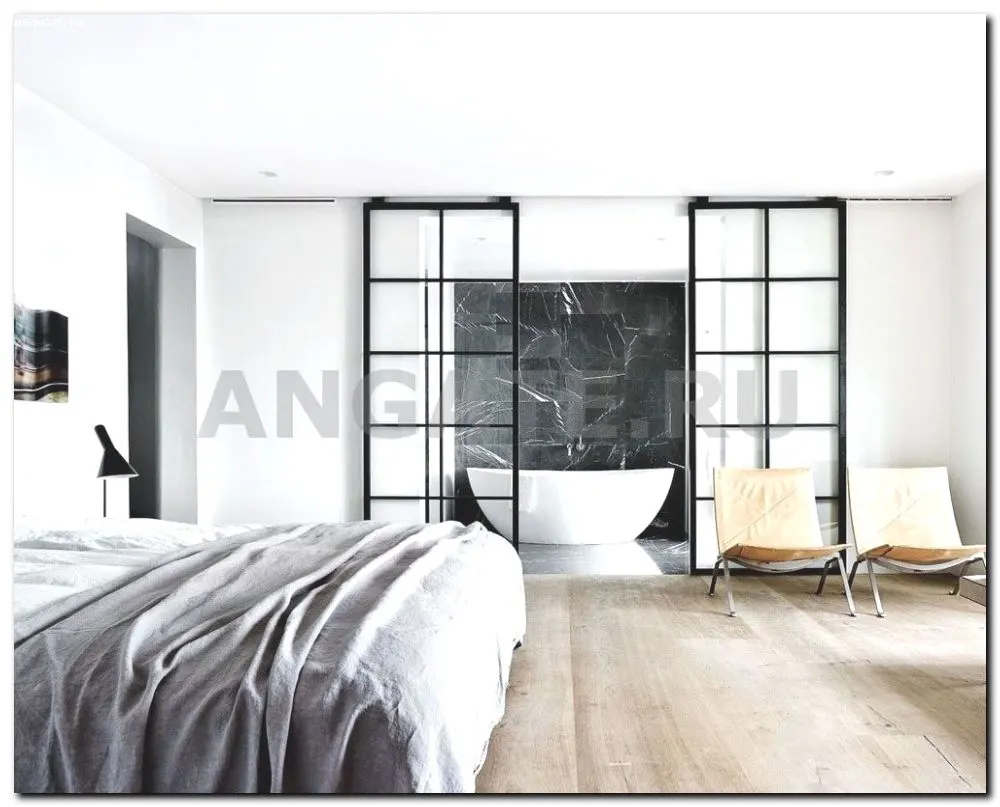

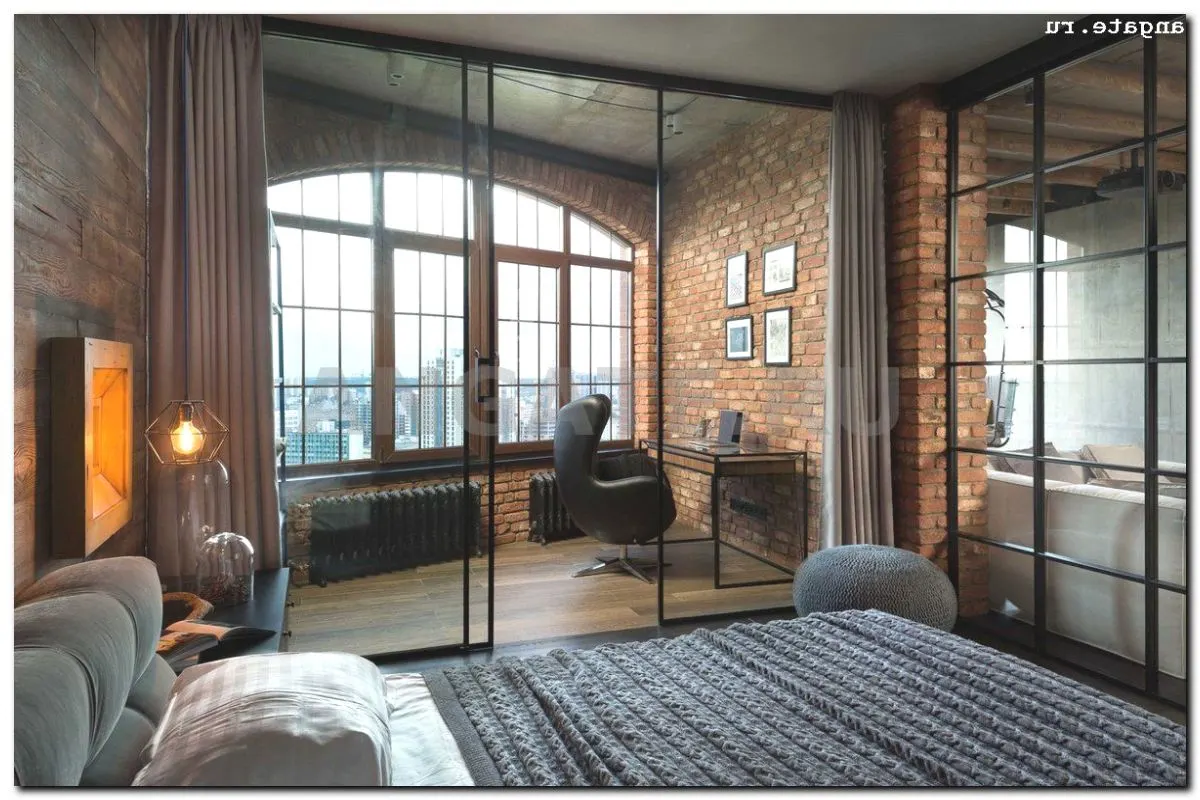

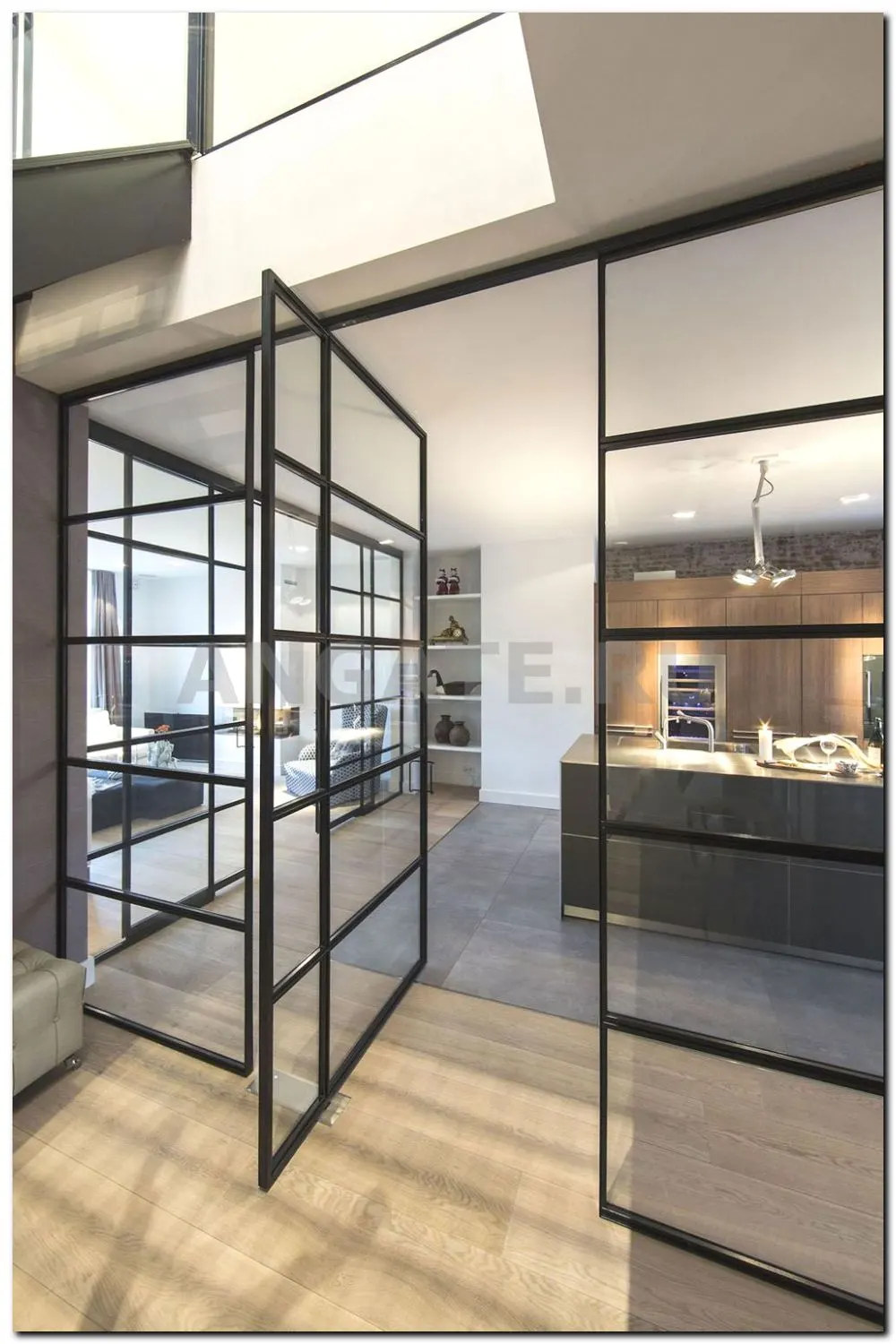

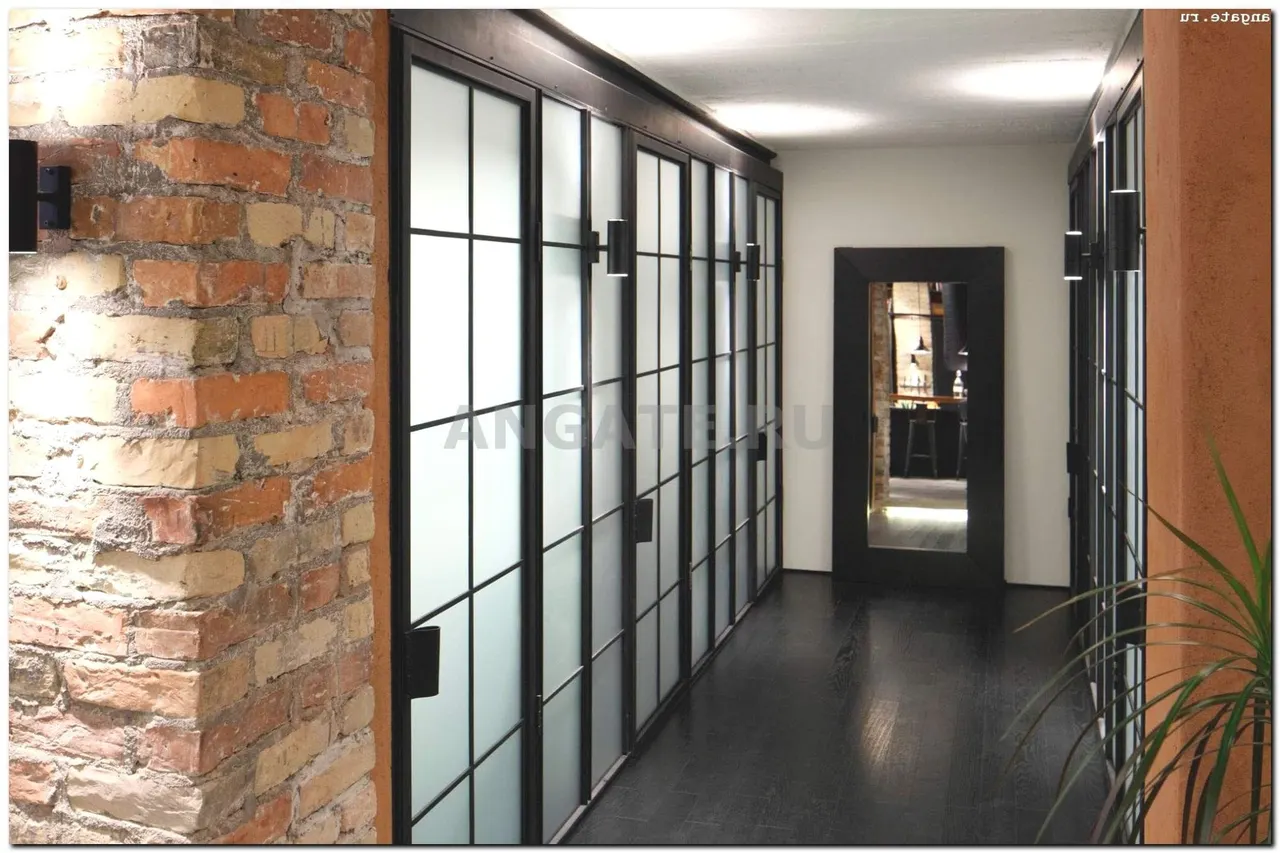

Квартира — самый частый заказ. Гармошка отделяет кухню от гостиной в студии: за ужином створки открыты, во время работы посудомойки закрыты. Второй сценарий — детская или спальня в квартире-студии, где нужна возможность утром вернуть единое пространство. Третий — гардеробная и кладовая под лестницей: складная конструкция вписывается в проём нестандартной формы, где купе физически не проедет.

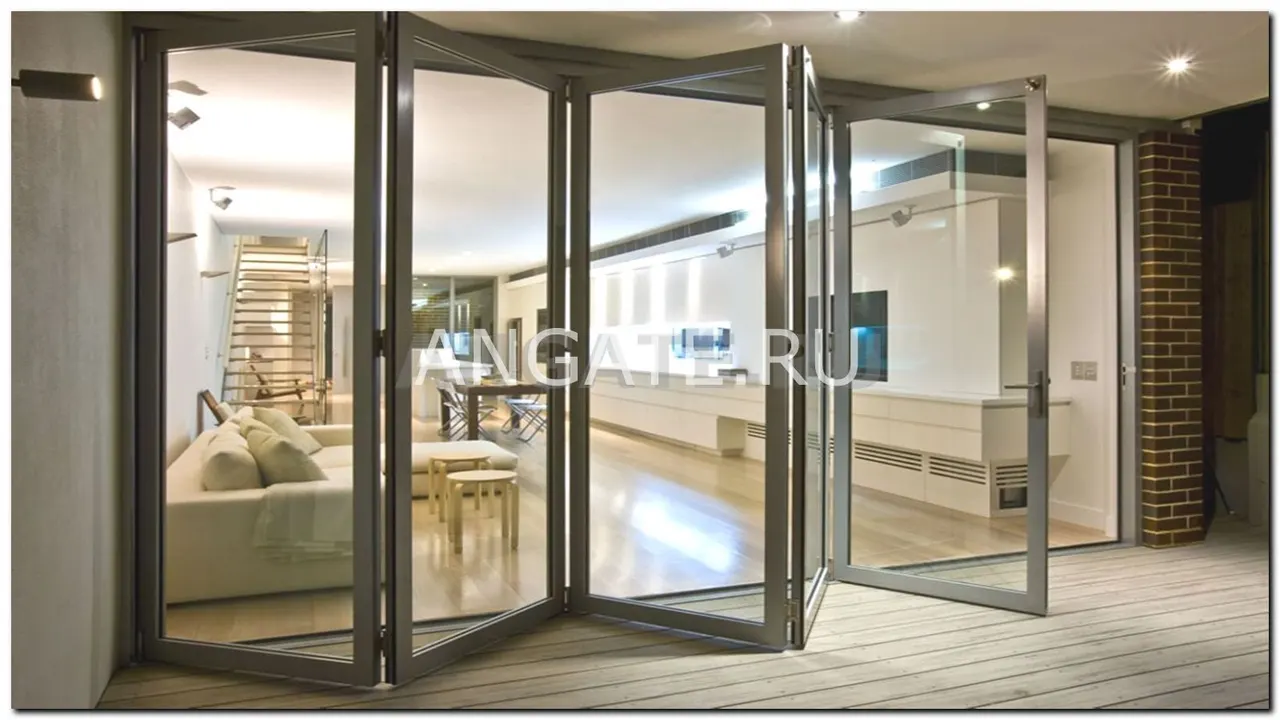

Загородный дом использует складные системы на выходе к террасе. Летом четыре-шесть створок уходят к откосу, гостиная соединяется с верандой и превращается в открытую площадку. Зимой конструкция закрыта и работает как холодная светопрозрачная стена. Для отапливаемых веранд ставят створки со стеклопакетом в тёплом профиле; для летних — одинарное закалённое стекло в холодном профиле.

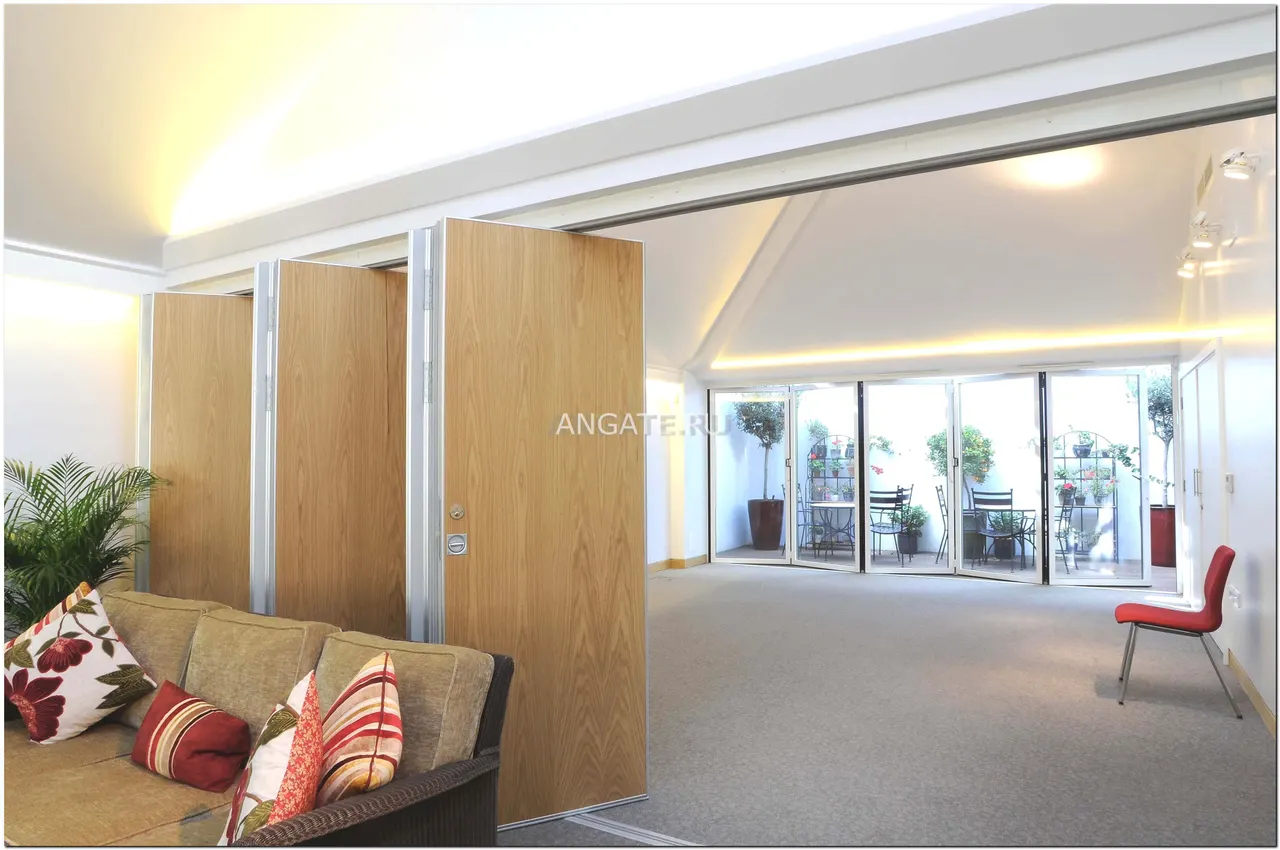

Офисы применяют гармошку в трансформируемых переговорных. Обычная стеклянная стена делит зал на две комнаты, а перед общим собранием складывается за две минуты силами одного человека. Здесь важна плавность хода: тугая система, требующая усилия, через полгода перестаёт использоваться и стоит закрытой.

Коммерческие помещения — кафе, шоурумы, автосалоны, фитнес-клубы. Складная витрина открывает фасад на летнюю веранду, зона свободных весов отделяется от кардио, а в автосалоне гармошка позволяет закатить машину в шоурум через проём в шесть метров. Для таких объектов берут триплекс, усиленную обвязку и нижний опорный рельс.

Проём, допуски и подготовка

Складная система требовательнее к геометрии, чем любая другая. Направляющая должна быть строго горизонтальна: уклон 3 мм на погонный метр уже заставляет створки самопроизвольно съезжать в одну сторону. Пол под пазом должен быть ровным — перепад больше 5 мм на ширину проёма приводит к тому, что штифт выходит из канавки в средних положениях. Обе плоскости проверяют лазерным уровнем на замере.

Опора для рельса — только перекрытие или капитальная стена. Подвесной потолок, армстронг и гипсокартон нагрузку в 150–350 кг не удержат. Если потолок подвесной, направляющую крепят к перекрытию через стальную траверсу, а зазор закрывают декоративной панелью. При деревянных перекрытиях траверсу распределяют минимум на три балки.

Порядок работ важен. Напольный паз фрезеруют по чистовому полу, значит перегородку монтируют после укладки покрытия, но до установки плинтусов. Если пол ещё не сделан, канавку закладывают в стяжку заранее по чертежу. Электрику и слаботочку в зоне откосов выводят до монтажа: сверлить рядом со смонтированным стеклом никто не станет.

Отдельно оговаривают глубину пакета и препятствия. Радиатор под окном, распашная дверь в санузел, выключатель на откосе, выступ короба вентиляции — всё это должно быть учтено в чертеже, иначе сложенная гармошка упрётся в препятствие. На замере инженер «Стеклофорт» отмечает эти точки и предлагает схему складывания, при которой пакет уходит в свободную сторону.

• Горизонталь направляющей — отклонение не более 1–2 мм на погонный метр;
• Перепад пола под пазом — не более 5 мм на всю ширину проёма;
• Крепление рельса — только перекрытие или капитальная стена;
• Глубина пакета — 35–45 мм на створку плюс 20–30 мм на петли.

Замер, производство, монтаж

Бесплатный замер начинается с проверки геометрии проёма лазерным уровнем: горизонталь потолка, перепад пола, вертикальность откосов, расхождение диагоналей. Дальше инженер определяет тип перекрытия, наличие закладных, глубину подвесного потолка и расположение коммуникаций. На месте согласуют число створок, схему складывания, сторону пакета, тип нижнего узла и цвет профиля по RAL.

Проект и спецификация фиксируют всё до миллиметра: ширину каждой створки, координаты отверстий под петли, модель кареток и их количество, размер напольного паза, формулу стекла, тип ручек. Заказчик подписывает чертёж — и только тогда стекло уходит в резку, шлифовку кромки, сверление и закалку. После закалки изменить что-либо невозможно.

Производство занимает 5–7 рабочих дней. Профиль режут под 45°, фрезеруют под петли, красят порошком. Стекло везут вертикально, в пирамидах: закалка не терпит точечного давления на кромку. На объект приезжают два монтажника с рельсом, створками в сборе и комплектом фурнитуры.

Монтаж гармошки из четырёх-шести створок занимает 5–9 часов. Сначала выставляют и анкерят направляющую, проверяя горизонталь на каждом метре. Потом фрезеруют напольный паз или ставят накладную канавку. Затем навешивают створки по одной, начиная от неподвижной, и последовательно регулируют каждый узел. Финал — прогон конструкции двадцать раз подряд, регулировка усилия и сдача по акту. Гарантия — до 7 лет.

Эксплуатация, уход и типовые ошибки

Складную перегородку открывают и закрывают плавно, за ручку крайней створки, не толкая пакет в середину. Резкий рывок передаётся на петли и постепенно разбивает посадочные отверстия в обвязке. Не стоит оставлять гармошку в промежуточном положении надолго: створки в полураскрытом состоянии висят под углом, и нагрузка на каретки распределяется неравномерно.

Раз в полгода направляющую пылесосят и протирают: пыль и волосы, намотанные на ролик, дают тот самый скрип и рывки. Каретки и петли смазывают силиконовой смазкой; литол и WD-40 не подходят — первый густеет, второй смывает заводскую смазку и испаряется. Штифт нижнего фиксатора и паз в полу чистят от мусора: камешек в канавке способен заклинить створку и выдавить стекло из обвязки.

Стекло моют мягкой микрофиброй и составом без абразива, кислот и щёлочи. Скребок, меламиновая губка и порошок оставляют на закалке царапины, видимые на просвет. Раз в год проверяют затяжку винтов в петлях: вибрация от складывания медленно ослабляет резьбу, а люфт в одной петле перекашивает всю гармошку.

Ошибки заказчиков предсказуемы. Первая — крепление направляющей к гипсокартонному коробу вместо перекрытия: рельс вырывает за один сезон. Вторая — створки шириной больше 900 мм ради «меньшего числа импостов»: гармошка становится тяжёлой и тугой. Третья — выступающие накладные ручки, из-за которых пакет не складывается плотно. Четвёртая — попытка сделать складную перегородку герметичной; для звукоизоляции нужна другая система.

• Не толкайте пакет в середину — тяните за ручку крайней створки;
• Смазывайте каретки и петли силиконом, не литолом и не WD-40;
• Держите напольный паз чистым: камешек в канавке заклинивает створку;
• Раз в год проверяйте затяжку винтов в петлях и стеклозажимах.

Цена складной перегородки

В «Стеклофорт» складная стеклянная перегородка начинается от 3500 ₽ за квадратный метр. В эту цену входит подвесная система с закалённым стеклом 8 мм в узкой алюминиевой обвязке, каретки на подшипниках, петли и напольный штифт. Вариант со стеклом 10 мм, усиленной обвязкой и высотой до 3 метров обходится в 6000–9000 ₽/м². Гармошка со стеклопакетом в тёплом профиле для террасы — 11 000–16 000 ₽/м².

Цену двигают вверх число створок (каждая петельная группа — это фурнитура и работа), триплекс вместо закалённого стекла, двусторонняя схема складывания, высота свыше 2,7 м, нижний опорный рельс, нестандартный цвет RAL, сатинирование или пескоструйный рисунок, монтаж в проём с кривой геометрией. Вниз — прямоугольный проём, стандартная высота, чётное число створок шириной 600–700 мм, один цвет профиля.

Сравнение с альтернативами полезно держать в голове. Раздвижная система «купе» на тот же проём дешевле складной примерно на 20–30%, но открывает только половину. Распашные двери-книжки дешевле гармошки, однако требуют места на радиус открывания. Каркасная глухая перегородка со стеклопакетом стоит сопоставимо, но не открывается вовсе — зато даёт 42–46 дБ звукоизоляции.

Стоимость фиксируем в договоре после бесплатного замера: в неё входят конструкция, доставка, фрезеровка паза, монтаж, расходные материалы и вывоз упаковки. Срок изготовления — 5–7 рабочих дней, гарантия — до 7 лет, первая регулировка фурнитуры бесплатна. Предварительный расчёт по размерам проёма и фото пришлём на почту: напишите на info@steklofort.ru.
