Стеклянная перегородка с подсветкой

Как светится стекло: физика эффекта

Чистое стекло не светится. Светится то, что рассеивает свет внутри него. Когда светодиодную ленту прижимают к торцу полотна, лучи входят в стекло и идут вдоль него, отражаясь от внутренних поверхностей, — это полное внутреннее отражение, тот же механизм, что работает в оптоволокне. Пока поверхности гладкие, свет проходит насквозь и выходит через противоположный торец: полотно остаётся тёмным.

Стоит нарушить гладкость — и в этом месте свет вырывается наружу. Гравировка, пескоструйный рисунок, лазерная гравировка внутри триплекса, сатинированная поверхность — всё это точки рассеивания. Именно поэтому рисунок на гравированной перегородке светится ярко, а прозрачные участки остаются тёмными. Эффект тем заметнее, чем чище стекло: осветлённое стекло Optiwhite с низким содержанием железа даёт белый свет, обычное флоат-стекло — с зеленоватым оттенком по толщине.

Второй тип подсветки — контурный. Лента прячется в паз алюминиевого профиля по периметру перегородки и светит не в торец, а наружу, подсвечивая стену, потолок или пол рядом. Стекло здесь не участвует в оптике вовсе: это обычная архитектурная подсветка, встроенная в конструкцию. Она проще, дешевле и не требует ни гравировки, ни осветлённого стекла.

Третий тип — подсветка межстекольного пространства в двойной перегородке. Лента ставится в камеру между двумя стёклами и подсвечивает матовое внутреннее полотно, превращая его в равномерную светящуюся плоскость — по сути в большой световой короб. Самое эффектное и самое дорогое решение из трёх, потому что требует доступа к камере для обслуживания.

Виды подсветки и их эффект

Торцевая подсветка гравированного рисунка — классика. По торцу полотна закалённого стекла 8–12 мм в профиле идёт LED-лента, а рисунок нанесён пескоструем или лазером. Ночью светится только узор: логотип компании, растительный орнамент, геометрия, карта города. Днём перегородка выглядит как обычное матированное стекло. Мощность 9,6–14,4 Вт на погонный метр ленты хватает для полотна высотой до 2,7 м.

Подсветка торца без гравировки даёт тонкую светящуюся линию по кромке. Это чистый архитектурный приём: перегородка будто парит, а линия света очерчивает её границу. Полированная кромка обязательна: шлифованная рассеивает свет неравномерно и линия получается пятнистой. Работает эффектнее всего на затемнённом стекле — графитовом или бронзовом.

Контурная подсветка по профилю освещает не стекло, а окружение. Лента в пазу профиля светит вверх на потолок, вниз на пол или в стороны, создавая мягкий рассеянный свет без слепящего источника. Такая подсветка функциональна: она даёт 40–80 люкс в зоне прохода и позволяет не включать основной свет ночью.

RGB и RGBW-ленты позволяют менять цвет. В офисах их применяют редко: цветной свет утомляет и через месяц владелец фиксирует один оттенок. Гораздо практичнее лента с регулировкой цветовой температуры от 2700 K (тёплый) до 6000 K (холодный дневной) — она подстраивается под сценарий: тёплый свет вечером, нейтральный днём.

• Торцевая с гравировкой — светится рисунок, стекло 8–12 мм, осветлённое Optiwhite;
• Торцевая без гравировки — светящаяся линия по полированной кромке;
• Контурная в пазу профиля — архитектурная подсветка потолка, пола, стен;
• Межстекольная — равномерно светящаяся плоскость, самая дорогая;
• RGB — эффектно, но в офисе почти всегда сводится к одному оттенку.

Стекло и обработка

Для торцевой подсветки берут закалённое стекло 8, 10 или 12 мм. Тонкое стекло 6 мм пропускает свет хуже: у него меньше площадь торца, и большая часть светового потока ленты уходит мимо. Кромка должна быть отполирована до оптического качества — матовый шлифованный торец рассеивает свет внутри профиля и до рисунка доходит вдвое меньше люменов.

Осветлённое стекло Optiwhite содержит в разы меньше оксида железа, чем обычное флоат-стекло. На просвет через торец разница видна сразу: обычное стекло даёт зеленоватую подсветку, осветлённое — чистую белую. Прибавка к стоимости — 25–40%, и для перегородки с белой или холодной подсветкой она оправдана. Для тёплого янтарного света можно обойтись обычным стеклом.

Рисунок наносят тремя способами. Пескоструй по трафарету — самый дешёвый и самый грубый: глубина 0,1–0,3 мм, край рисунка слегка шероховатый, зато светится ярко. Химическое травление даёт мягкий равномерный тон. Лазерная внутренняя гравировка выжигает микроточки внутри триплекса, не трогая поверхности: изображение висит внутри стекла и светится объёмно. Последний способ дороже пескоструя в три-четыре раза.

Гравировка выполняется до закалки. Любая обработка поверхности закалённого стекла нарушает его напряжённое состояние: полотно либо разрушится сразу, либо треснет через полгода. Поэтому последовательность жёсткая: резка → шлифовка и полировка кромки → сверление → гравировка → закалка. Изменить рисунок после закалки невозможно.

Светодиодная лента, профиль и блок питания

Лента для торцевой подсветки — 12 или 24 В, плотность 60–120 диодов на метр, мощность 9,6–19,2 Вт/м. Двадцатичетырёхвольтовая лента предпочтительнее: при равной мощности через неё идёт вдвое меньший ток, значит меньше падение напряжения по длине и меньше нагрев. На перегородке длиной больше 5 метров лента 12 В заметно тускнеет к дальнему концу.

Класс защиты подбирают по помещению. Для сухих комнат хватает IP20 — открытая лента без силиконового покрытия, она лучше отводит тепло и служит дольше. В санузел, душевую и бассейн ставят IP65 или IP67 в силиконовой оболочке. Перегрев — главный убийца светодиодов: лента, зажатая в глухом пластиковом пазу без алюминиевого основания, теряет 30–40% яркости за два года.

Профиль-подсветчик — это алюминиевый радиатор с пазом под ленту и зажимом для стекла. Алюминий отводит тепло от диодов и держит их рабочую температуру ниже 60 °C, что обеспечивает заявленные 30 000–50 000 часов службы. Профиль анодируют или красят по RAL; линза-рассеиватель нужна только в контурной подсветке, где виден сам источник.

Блок питания рассчитывают с запасом 20–30% от суммарной мощности лент. Перегородка длиной 4 м с лентой 14,4 Вт/м потребляет около 58 Вт — значит нужен блок на 75–100 Вт. Размещают его в доступном месте: в стойке профиля с ревизионным лючком, в подвесном потолке рядом, в шкафу. Замуровывать блок питания в стяжку или заглухо в стойку нельзя — это расходник со сроком службы 5–8 лет.

• Лента 24 В, 60–120 диодов/м, 9,6–19,2 Вт/м — рабочий стандарт;
• IP20 в сухих помещениях, IP65–IP67 во влажных;
• Алюминиевый профиль-радиатор обязателен: без него лента тускнеет за 2 года;
• Блок питания — с запасом 20–30% и обязательным доступом для замены;
• Диммер и датчик движения — по желанию, подключаются со стороны 220 В.

Электрика: безопасность и прокладка кабеля

Подсветка стеклянной перегородки — низковольтная сеть 12 или 24 В постоянного тока. Это безопасное сверхнизкое напряжение: даже при повреждении изоляции удар током человеку не грозит. Опасность лежит в другой плоскости — на стороне 220 В, где стоит блок питания. Его подключают через отдельную линию с автоматом, а не скруткой в подрозетнике.

Кабель от блока к лентам прокладывают внутри профиля. Сечение считают по току и длине: при 24 В и мощности 60 Вт ток равен 2,5 А, и для трассы длиной 5 м достаточно провода 0,75 мм². На 12 В тот же поток даёт 5 А, и понадобится уже 1,5 мм². Экономия на сечении оборачивается падением напряжения и потемнением дальних участков ленты.

Все соединения выполняют пайкой или клеммами Wago, а не скруткой под изолентой. Точки соединения оставляют доступными: за декоративной заглушкой в стойке, в ревизионном лючке потолка. Замурованная скрутка через несколько лет окисляется, лента начинает мерцать, и разбирать приходится всю перегородку.

Выключатель ставят на сторону 220 В перед блоком питания либо используют диммер с ШИМ-регулировкой на стороне низкого напряжения. Разрыв низковольтной цепи обычным клавишным выключателем допустим, но контакты, рассчитанные на 220 В и малый ток, в цепи 24 В подгорают быстрее. Проще и надёжнее — коммутация до блока.

Где применяют перегородки с подсветкой

Ресепшн и входная зона офиса — самый частый сценарий. Гравированный логотип на стеклянной перегородке за стойкой светится вечером и работает как вывеска. Днём это обычное матированное стекло. Дополнительно контурная подсветка снизу подчёркивает линию перегородки и создаёт мягкий свет в зоне ожидания.

Квартира использует подсветку тоньше. Стеклянная перегородка между прихожей и гостиной с торцевой подсветкой кромки даёт ночник, который не будит домашних. В спальне матовое полотно с межстекольной лентой заменяет бра. В детской гравированный рисунок — карта звёздного неба, лес, силуэт города — работает как ночник и как декор одновременно.

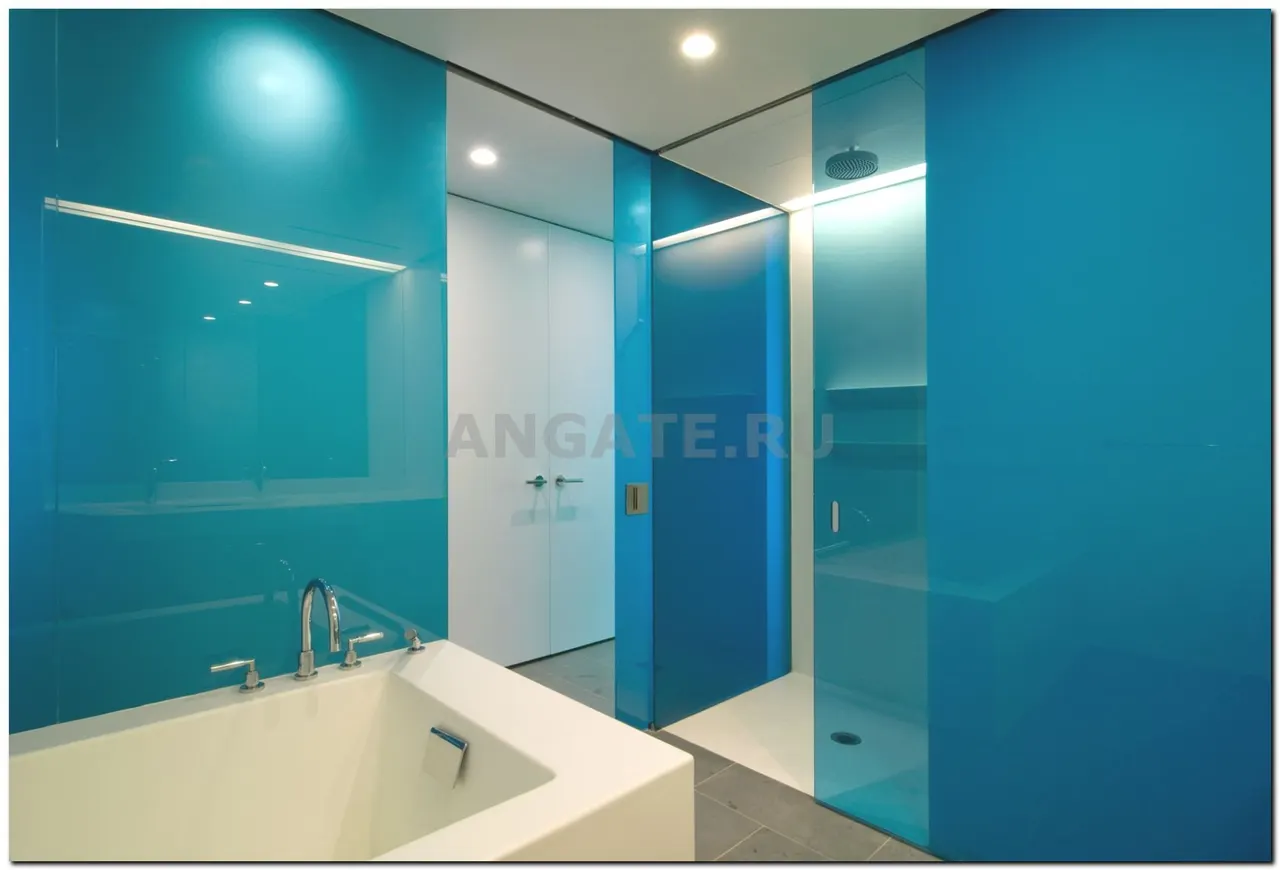

Санузлы и душевые — область влажной подсветки IP65. Перегородка душевой из закалённого стекла 8 мм с подсвеченной кромкой не требует верхнего света ночью. Здесь критична герметизация: блок питания выносят за пределы влажной зоны, а лента заводится в профиль с силиконовым уплотнением.

Общественные пространства — рестораны, отели, шоурумы, фитнес-клубы, клиники. Гравированная перегородка с подсветкой зонирует зал, не отсекая его глухой стеной, и работает вместо декоративного панно. В клиниках предпочитают нейтральный свет 4000 K: он не искажает цвет кожи. В ресторанах — 2700–3000 K, потому что тёплый свет делает еду аппетитнее.

Проектирование, замер и монтаж

Замер начинается с обычной проверки геометрии: перепад пола и потолка, вертикальность стен, диагонали проёма, тип перекрытия. Но к нему добавляется электрическая часть. Инженер «Стеклофорт» определяет, откуда придёт питание, где разместить блок с доступом для обслуживания, куда вывести выключатель или диммер, есть ли в потолке место под кабель-канал. Замер и консультация бесплатны.

Далее — эскиз рисунка и светотехнический расчёт. Заказчик утверждает контур гравировки в масштабе; мы показываем, как он будет читаться днём и как — при включённой подсветке. Считаем мощность лент, подбираем блок питания с запасом, определяем сечение кабеля, выбираем цветовую температуру. Только после этого стекло уходит в резку, полировку кромки, гравировку и закалку.

Производство занимает 5–7 рабочих дней. Профиль-радиатор режут по размеру, красят, монтируют ленту с термопастой или на теплопроводящий скотч, выводят кабель. Стекло везут вертикально в пирамидах. На объект приезжает бригада с монтажником-электриком: подключение к 220 В выполняет специалист с допуском, а не стекольщик.

Монтаж перегородки с подсветкой занимает 6–10 часов. Сначала штробят или прокладывают кабель-канал, ставят блок питания. Затем крепят нижний и верхний профиль, заводят стекло, подключают ленту, проверяют яркость по всей длине. Регулируют, если дальний конец тусклее ближнего. Финал — герметизация швов, установка заглушек и сдача по акту. Гарантия — до 7 лет на конструкцию и 2 года на светотехнику.

• Замер, эскиз гравировки и светотехнический расчёт — бесплатно;
• Изготовление — 5–7 рабочих дней;
• Монтаж — 6–10 часов, подключение 220 В выполняет электрик с допуском;
• Гарантия — до 7 лет на конструкцию, 2 года на ленту и блок питания.

Эксплуатация, уход и обслуживание

Стекло с гравировкой моют мягкой микрофиброй и составом без абразива и кислот. Пескоструйная поверхность пористая и удерживает жир от пальцев сильнее гладкой: её протирают спиртовым раствором или специальным средством для матового стекла. Меламиновая губка и скребок оставляют на закалке царапины, которые в подсвеченном стекле видны особенно ярко — они начинают светиться сами.

Профиль-радиатор нельзя закрывать декоративными накладками из пластика: он должен отводить тепло. Раз в год его протирают от пыли — слой пыли на алюминии работает как одеяло и поднимает температуру диодов на 5–10 °C, сокращая ресурс ленты. Если лента вдруг стала тусклой на дальнем конце, проверяют напряжение на клеммах: обычно это ослабшее соединение или недостаточное сечение кабеля.

Светодиодная лента — расходник со сроком службы 30 000–50 000 часов, то есть 8–14 лет при работе по вечерам. Блок питания живёт 5–8 лет. Поэтому доступ к обоим элементам предусматривают на этапе проектирования: ревизионный лючок в стойке, съёмная заглушка профиля, блок в шкафу или за потолочной панелью. Замена ленты в правильно спроектированной перегородке занимает час и не требует снятия стекла.

Если подсветка начала мерцать — почти всегда виноват блок питания или окислившееся соединение, а не сама лента. Мерцание с частотой сети говорит о деградации конденсаторов в блоке; неравномерное затухание участков — о плохом контакте. И то, и другое чинится заменой одного элемента, а не всей конструкции.

Типовые ошибки и стоимость

Первая ошибка — лента без алюминиевого радиатора. Она греется, деградирует и за два года теряет треть яркости. Вторая — блок питания без запаса мощности: работая на пределе, он выходит из строя за год-полтора. Третья — замурованный блок и скрутки внутри перегородки: замена превращается в демонтаж. Четвёртая — обычное флоат-стекло при белой подсветке: свет уходит в зелень. Пятая — попытка нанести гравировку на уже закалённое полотно.

Шестая ошибка — 12-вольтовая лента на длинной перегородке. При токе 5 А и трассе в пять метров падение напряжения делает дальний край заметно тусклее. Двадцатичетырёхвольтовая система решает проблему без увеличения сечения кабеля. Седьмая — шлифованная, а не полированная кромка: до половины светового потока теряется прямо в торце.

Стеклянная перегородка с подсветкой в «Стеклофорт» стоит от 3700 ₽ за квадратный метр. Базовый вариант — каркасная система с контурной LED-лентой в профиле и закалённым стеклом 8 мм. Торцевая подсветка гравированного рисунка на осветлённом стекле 10 мм обходится в 8000–13 000 ₽/м². Межстекольная подсветка матового полотна в двойном профиле — 14 000–20 000 ₽/м². Лазерная внутренняя гравировка в триплексе считается по площади рисунка.

Смету двигают вверх осветлённое стекло Optiwhite, площадь и сложность гравировки, RGB-лента с контроллером, диммирование, датчики движения, скрытая прокладка кабеля в штробе, нестандартный цвет профиля. Сумма фиксируется в договоре после бесплатного замера и включает конструкцию, светотехнику, монтаж, электромонтажные работы и вывоз мусора. Срок — 5–7 дней, гарантия до 7 лет. Расчёт по вашему эскизу пришлём после письма на info@steklofort.ru.
