Стеклянная витрина-перегородка

Витрина-перегородка: два предмета в одном

Обычная перегородка отделяет пространство, обычная витрина показывает товар. Витрина-перегородка делает и то, и другое: сквозная светопрозрачная конструкция с полками стоит на границе двух зон и работает с обеих сторон. Покупатель видит экспозицию из торгового зала, продавец берёт товар со стороны склада или подсобки. Проходное пространство при этом сохраняет свет и глубину, потому что стеклянный объём не воспринимается как стена.

Экономика здесь считается просто. Отдельная перегородка плюс отдельные витринные шкафы занимают больше площади, дважды перекрывают свет и стоят дороже единой конструкции. В торговом центре, где аренда считается по квадратному метру фасадной линии, объединение функций высвобождает 0,5–1,5 м² на каждый погонный метр границы. В шоуруме тот же приём позволяет вынести экспозицию к проходу, не строя дополнительных стен.

Технически витрина-перегородка сложнее обычной. К требованиям по вертикальности и жёсткости добавляются нагрузка на полки, теплоотвод от подсветки, доступ для пополнения экспозиции, запирание и защита от кражи. Всё это закладывается на этапе чертежа, а не решается на монтаже. В «Стеклофорт» такую конструкцию считает конструктор: полка, коннектор, стойка и подсветка проверяются на нагрузку и на разборность.

Виды витрин-перегородок

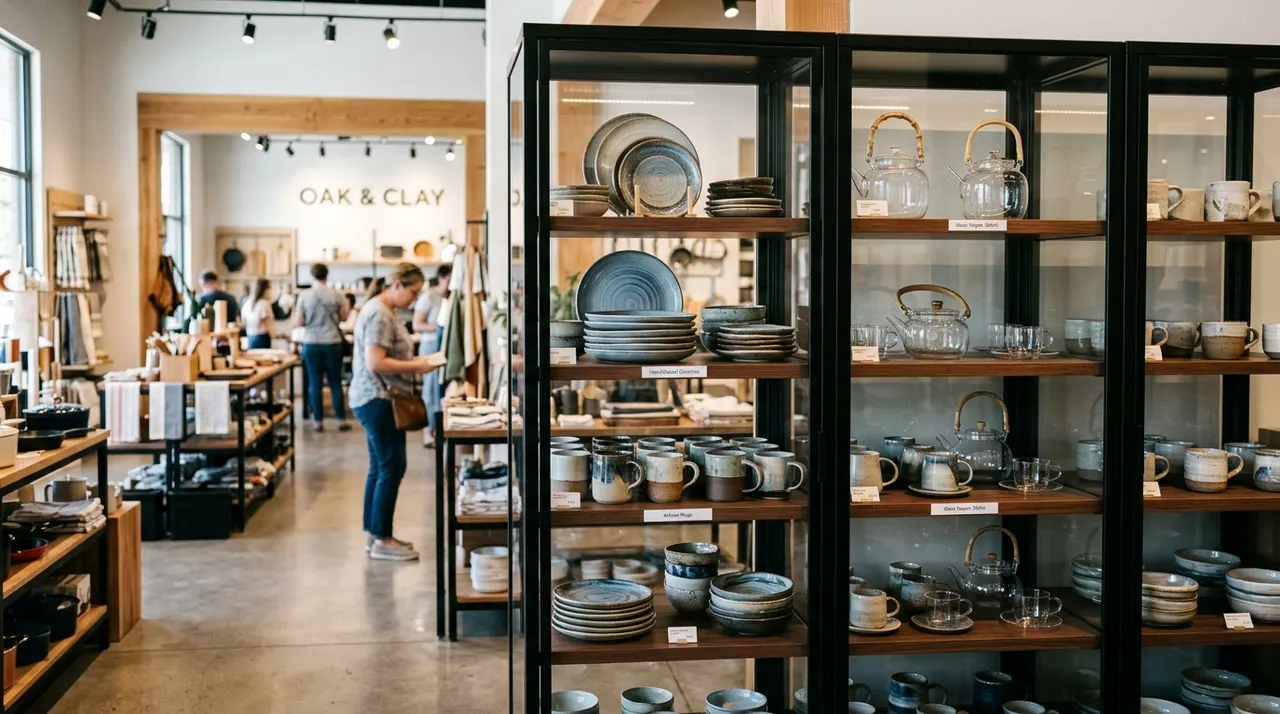

Сквозная витрина остеклена с двух сторон и просматривается насквозь: полки из прозрачного или осветлённого стекла кажутся парящими, а товар выглядит как экспонат. Доступ обеспечивают распашные или раздвижные дверцы с одной стороны, обычно со стороны продавца. Такая схема требует аккуратной задней части экспозиции: ценники и упаковка видны с обеих сторон.

Пристенная витрина в составе перегородки остеклена с одной стороны, задник закрыт лакобелем, ЛДСП или зеркалом. Зеркальная спинка удваивает глубину и объём экспозиции — приём старый, но по-прежнему рабочий в ювелирных и парфюмерных зонах. Комбинированная перегородка сочетает глухие витринные модули с прозрачными пролётами: границу видно, товар подсвечен, а зона у входа остаётся открытой.

Отдельно стоят островные и тамбурные решения. Островная витрина-перегородка ставится посреди зала и делит его на потоки, работая как навигационный элемент. Тамбурная — в переходе между залом и складом, с окном выдачи или без. Высота варьируется от 1200 мм, когда нужно видеть зал поверх конструкции, до полной высоты помещения с верхней фрамугой из закалённого стекла.

• Сквозная — просматривается с двух сторон, товар как экспонат;
• Пристенная — задник из лакобеля, ЛДСП или зеркала, экспозиция вдвое глубже;
• Комбинированная — витринные модули чередуются с прозрачными пролётами;
• Островная и тамбурная — делят потоки или отсекают склад от зала.

Стекло: заполнение, полки, нагрузка

Вертикальное заполнение — закалённое стекло по ГОСТ 30698 толщиной 8 мм для каркасных конструкций и 10 мм для цельностеклянных. В общественных помещениях с высокой проходимостью и всюду, где над проходом есть верхнее заполнение, правильнее взять закалённый триплекс: при ударе осколки остаются на плёнке PVB, витрина не осыпается на товар и на людей. Для дорогой экспозиции применяют триплекс повышенного класса защиты.

Полки — самостоятельная инженерная задача. Толщина подбирается по пролёту и нагрузке: 6 мм при пролёте до 600 мм и лёгком товаре, 8 мм до 900 мм, 10 мм до 1200 мм, дальше нужен промежуточный опорный элемент или усиление рёбрами. Полка обязательно закалённая: обычное стекло даёт остаточный прогиб и однажды лопается под собственным весом. Кромка полируется по всему периметру, углы притупляются радиусом 3–5 мм.

Осветлённое стекло Optiwhite стоит дороже обычного на четверть, но убирает характерный зеленоватый оттенок торца. На полке толщиной 8 мм этот торец смотрит прямо на покупателя — и разница видна невооружённым глазом, особенно на белом и пастельном товаре. В ювелирных, часовых и косметических витринах Optiwhite давно стал нормой; в продуктовых и хозяйственных экономят и берут флоат.

Каркас, коннекторы и держатели полок

Алюминиевый профиль остаётся основой: лёгкий, не ржавеет, красится порошковой эмалью по каталогу RAL, анодируется в серебро, бронзу и чёрный. Толщина стенки в несущих камерах — от 1,4 мм; на высоких витринах со стеклянными полками нагрузка растёт, и разумно брать серию с усиленной стойкой. Стальной каркас применяют, когда нужны тонкие рамки 20–25 мм и большие пролёты: сталь той же ширины втрое жёстче.

Держатели полок бывают трёх типов. Полкодержатель-пелликан зажимает стекло с двух сторон и переставляется по перфорированной стойке с шагом 32 или 50 мм. Штифтовые держатели входят в паз стойки и держат полку на четырёх точках — минималистично, но требуют точной геометрии. Кронштейн под стеклянную полку с силиконовой прокладкой распределяет нагрузку по линии и подходит для тяжёлого товара.

Прямой контакт металла и стекла запрещён в любой точке конструкции. Между зажимом и полотном всегда стоит прокладка из EPDM, силикона или полиамида: точечное напряжение — главная причина самопроизвольного разрушения закалённого стекла спустя месяцы после монтажа. По той же причине нельзя перетягивать зажимные винты «до упора» и подрезать стекло по месту после закалки.

• Стенка алюминиевой стойки — от 1,4 мм, для высоких витрин берут усиленную серию;
• Полкодержатель-пелликан — перестановка полок с шагом 32 или 50 мм;
• Кронштейн с силиконовой прокладкой — для тяжёлой экспозиции;
• Между металлом и стеклом всегда прокладка: EPDM, силикон, полиамид.

Подсветка экспозиции

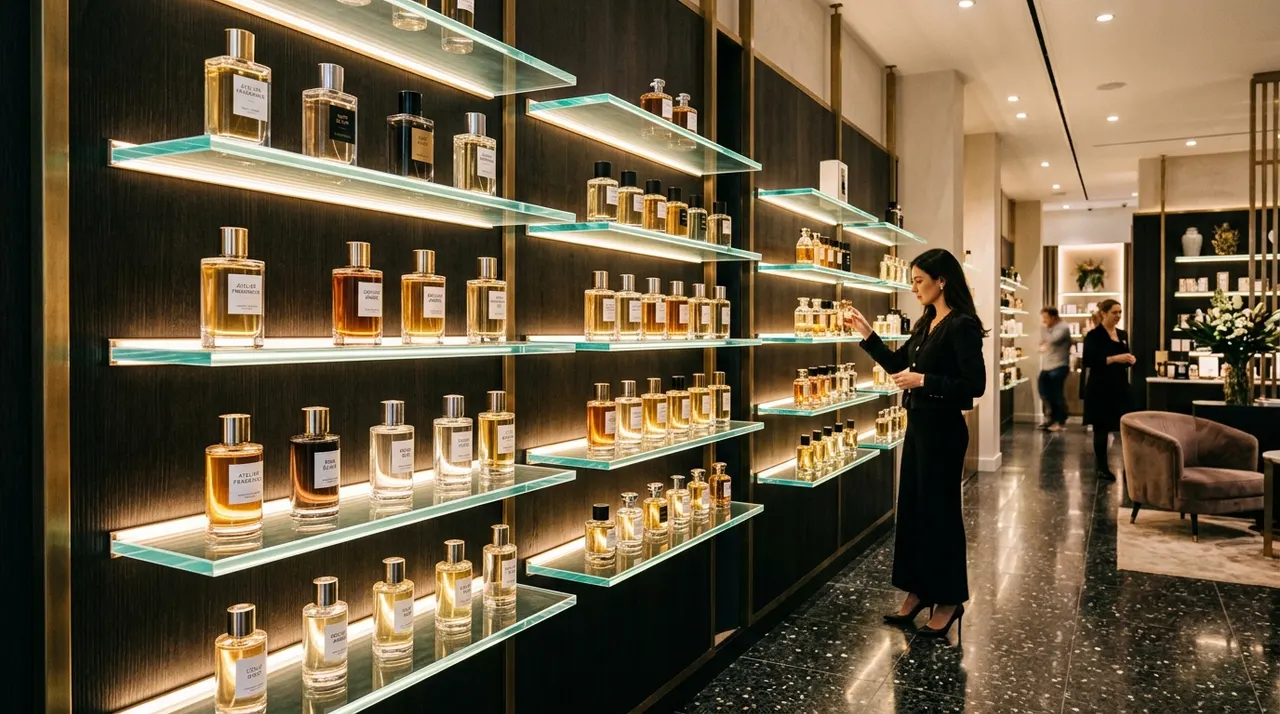

Свет продаёт товар не хуже стекла. Классическая схема — светодиодная лента в верхнем профиле витрины с рассеивателем: равномерная заливка сверху вниз, без бликов на полках. Вторая схема — торцевая подсветка полки: лента прячется в кромочный профиль, свет уходит внутрь стеклянного листа и рассеивается по всей плоскости; матированный торец при этом светится ровной линией. Третья — точечные споты в верхней раме под конкретные позиции экспозиции.

Параметры подбирают по товару. Тёплый свет 2700–3000 K выигрышен для дерева, кожи, золота и косметики. Нейтральный 4000 K честно передаёт текстиль, керамику и продукты. Холодный 5000–6000 K подчёркивает блеск серебра, стали и стекла, но делает еду безжизненной. Индекс цветопередачи CRI берут не ниже 90: дешёвая лента с CRI 70 превращает розовое в серое, и покупатель это чувствует, даже не понимая причины.

Электрика прячется в стойках и верхнем профиле. Блок питания выносят наружу, в подсобку или в цоколь конструкции, — внутри витрины он греется и пылит. Кабель прокладывают в кабель-канале профиля, вводы уплотняют, все соединения делают разъёмными, чтобы витрину можно было разобрать при переезде. Ленту берут с алюминиевым радиатором: без теплоотвода светодиоды теряют яркость на 20–30% за пару лет.

Двери, замки и защита экспозиции

Доступ к товару решают распашные или раздвижные дверцы. Распашная дверца на зажимных петлях удобнее, открывается на 180° и не крадёт полезную глубину, но требует свободного пространства перед витриной. Раздвижные дверцы в нижнем и верхнем пазу не занимают ничего, зато открывают лишь половину проёма и уступают в герметичности. Для узких проходов раздвижная схема почти безальтернативна.

Замки для стеклянных дверец — накладные цилиндровые с ригелем в ответную планку или пазовые для раздвижных полотен. В ювелирных зонах ставят замки с защитой от высверливания и дополняют витрину сигнализацией на разбитие. Разумный уровень защиты определяется товаром: для косметики достаточно простого замка, для часов и украшений нужен триплекс класса защиты плюс замок и датчик.

Безопасность людей не менее важна, чем сохранность товара. Прозрачное полотно в проходной зоне маркируют матовой полосой, логотипом или декоративной линией на высоте 900–1500 мм — иначе посетители врезаются в стекло. Углы конструкции выносят из зоны движения или защищают профилем. Верхнее заполнение над проходом делают только из триплекса: закалённое стекло при разрушении осыпается целиком, и находиться под ним в этот момент нежелательно.

Где применяют витрины-перегородки

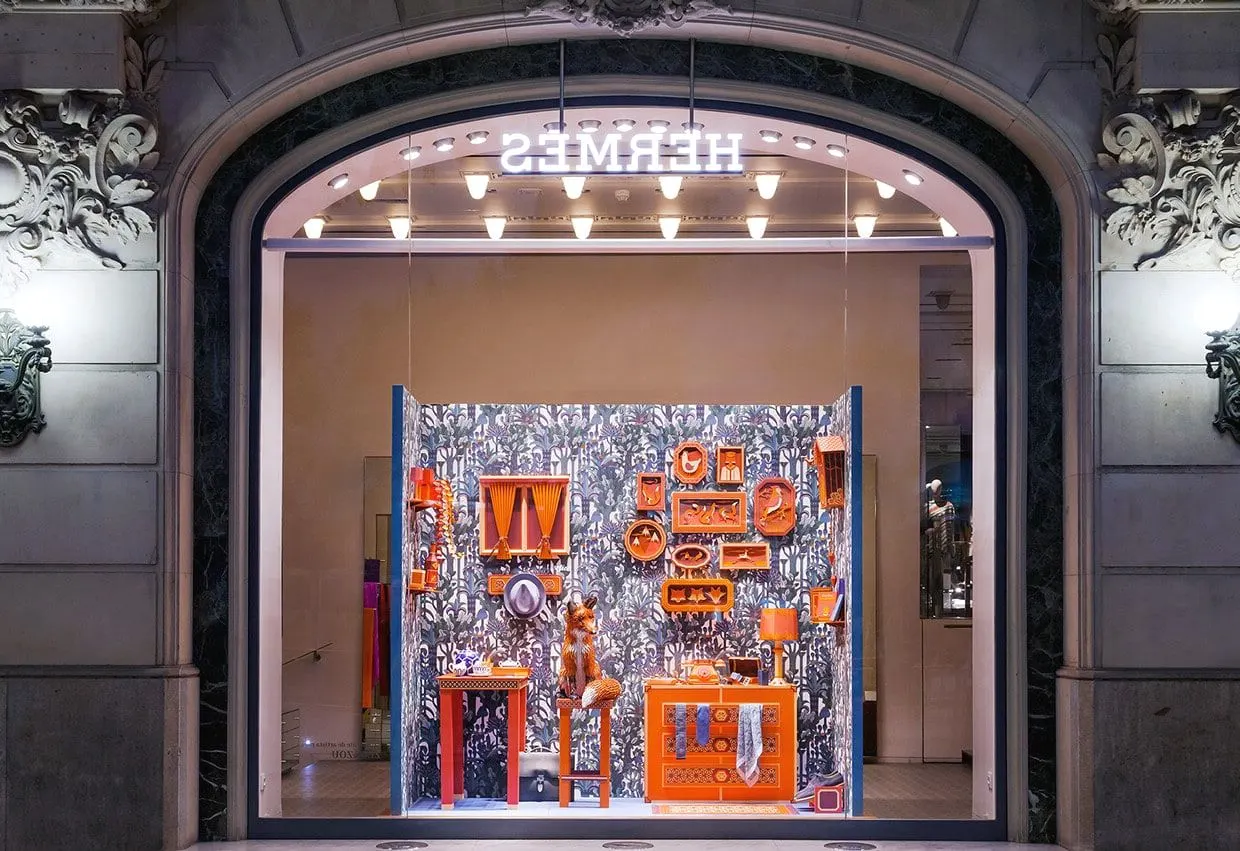

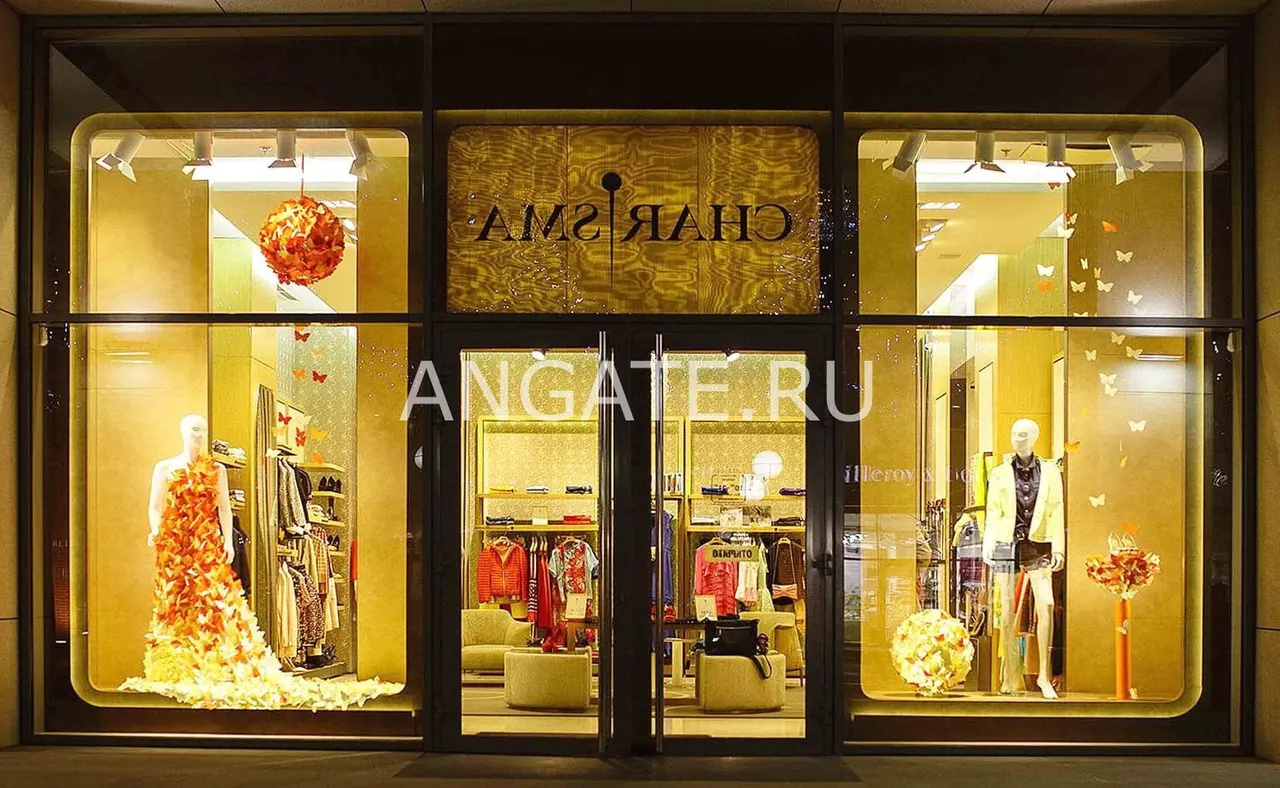

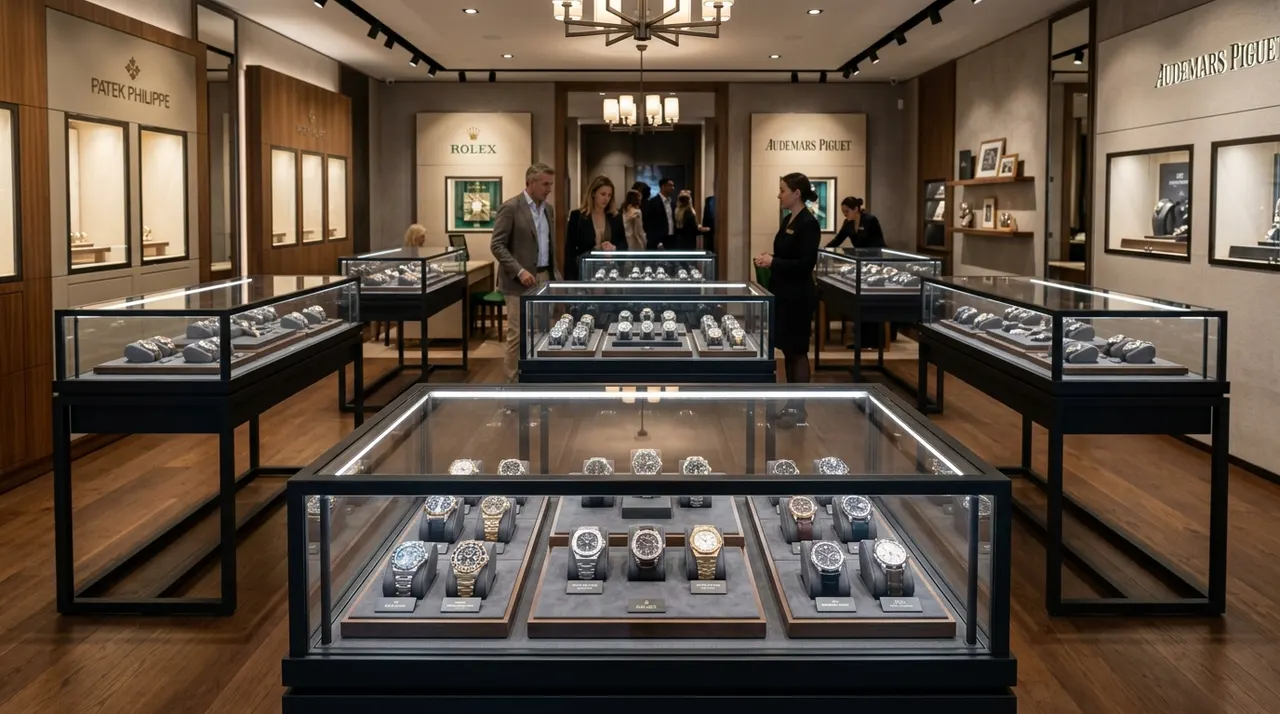

Магазины и торговые центры — главный сценарий. Витрина-перегородка формирует фасадную линию бутика, отделяя его от общего прохода галереи, и одновременно выставляет товар в проход. Ювелирные, часовые, парфюмерные и оптические салоны используют такие конструкции почти всегда: экспозиция должна быть видна, доступна продавцу и заперта от посетителя. Для одежды витринные модули чередуют с открытыми пролётами.

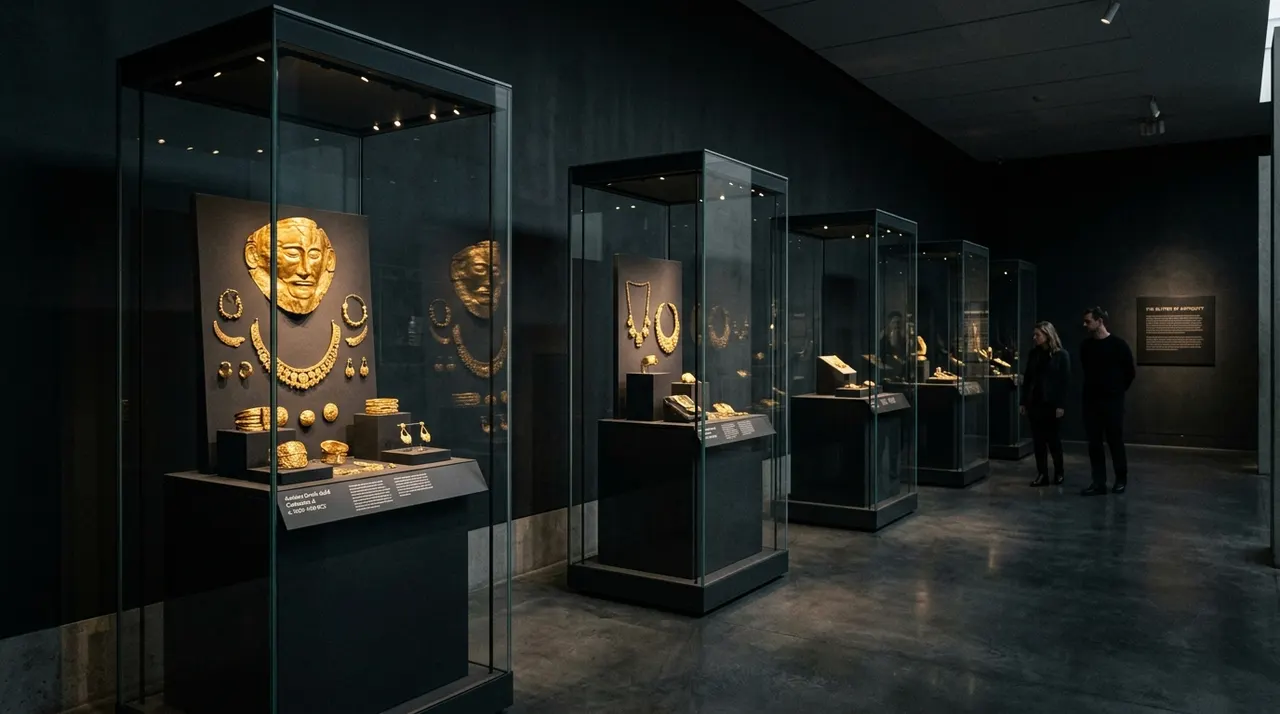

Аптеки, оптики и клиники решают через витрину-перегородку санитарную и организационную задачу сразу. Препараты видны, но недоступны, зона провизора отделена, а окно выдачи организовано в нижней части конструкции. Музеи и выставочные пространства ставят сквозные витрины-перегородки в анфиладах: экспонат виден с двух сторон, а маршрут посетителя задаётся самой конструкцией.

Шоурумы, автосалоны, банки и офисы продаж применяют витрины для образцов и наград. Ресторан выделяет ими винный шкаф или кондитерскую линию, отделяя зал от кухни. В офисах витрина-перегородка отделяет ресепшн и показывает продукцию компании гостям. Загородный дом — редкий, но красивый случай: сквозная витрина между гостиной и лестничным холлом с подсветкой коллекции.

Общее у всех сценариев одно: конструкция стоит на границе публичной и служебной зоны. Значит, с одной стороны нужна безупречная эстетика, с другой — удобство пополнения и обслуживания. Это и определяет, где будут дверцы, куда уйдёт кабель и с какой стороны спрячется блок питания.

Проект, производство, монтаж

Начинаем с бесплатного замера. Инженер снимает габариты зоны лазерным дальномером, проверяет вертикаль стен и горизонт пола, оценивает несущую способность основания и потолка, находит точки подключения электрики. Обсуждается сценарий: что за товар, кто и как часто пополняет экспозицию, какая нужна защита, будет ли конструкция переезжать. Все эти ответы попадают в чертёж — переделывать витрину на объекте дорого.

Далее конструктор считает нагрузки на полки и стойки, подбирает толщину стекла и держатели, разводит электрику и составляет спецификацию. После согласования стекло режут на ЧПУ, обрабатывают кромку и углы, сверлят отверстия под фурнитуру, при необходимости матируют или наносят УФ-печать, закаливают при 640–680 °C. Каркас режут, красят и собирают в цеху с контрольной примеркой. Стандартный срок — 5–7 рабочих дней.

Монтаж занимает от одного до двух рабочих дней в зависимости от длины линейки. Сначала выставляют и крепят нижний и верхний профиль с шагом 400–600 мм, затем ставят стойки, вертикальные полотна, разводят и проверяют подсветку, навешивают дверцы, устанавливают полки и регулируют замки. Швы герметизируют нейтральным силиконом, снимают защитную плёнку, сдают по акту. Гарантия по договору — до 7 лет.

• Замер бесплатный, включая проверку основания и точек подключения электрики;
• Нагрузку на полки считает конструктор, а не монтажник на объекте;
• Производство — 5–7 рабочих дней, монтаж линейки — 1–2 дня;
• Все соединения подсветки разъёмные: витрину можно разобрать и перевезти.

Уход, ошибки и цена

Стекло витрины моют микрофиброй и нейтральным средством для стёкол; спиртовой состав не оставляет разводов и не вредит закалённой поверхности. Абразивы, скребки и порошки царапают стекло необратимо, а царапина на закалённом полотне становится концентратором напряжения. Профиль протирают тёплой водой; растворители снимают порошковое покрытие. Полки снимают и моют отдельно раз в квартал, заодно проверяя затяжку держателей.

Ошибки предсказуемы. Первая — полка не по нагрузке: стекло 6 мм на пролёте 1000 мм под тяжёлым товаром прогибается и однажды лопается. Вторая — обычное стекло вместо закалённого. Третья — блок питания внутри витрины: он греется, пылит и сокращает ресурс ленты. Четвёртая — прозрачное полотно без маркировки в проходной зоне. Пятая — лента с CRI 70, которая убивает цвет товара и продажи вместе с ним.

Цена стартует от 3400 ₽ за квадратный метр за витрину-перегородку в алюминиевом профиле с прозрачным закалённым стеклом 8 мм, без полок и подсветки. Стеклянные полки считаются поштучно с учётом толщины и держателей. Светодиодная лента с рассеивателем и блоком питания — от 1200 ₽ за погонный метр. Дверцы с петлями и замком — 12–28 тысяч ₽ за комплект. Осветлённое Optiwhite добавляет 20–25%, триплекс — 40–60%. Смета фиксируется в договоре после бесплатного замера; расчёт по вашему плану пришлём на info@steklofort.ru.
