Стеклянные трансформируемые перегородки

Что считать трансформируемой перегородкой

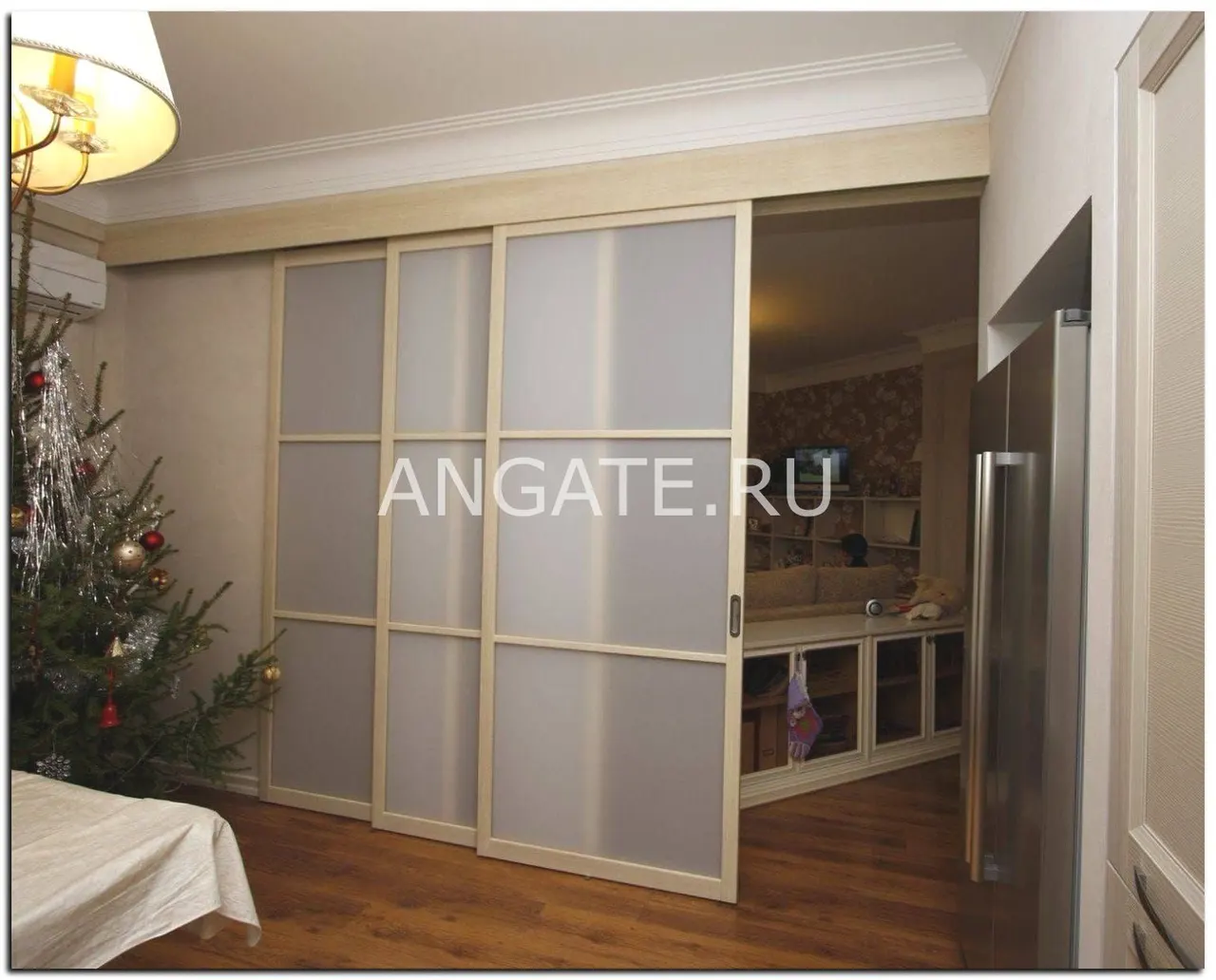

Трансформируемой называют любую конструкцию, которая полностью или почти полностью убирается из проёма, а не просто открывает проход. Обычная сдвижная створка отъезжает вбок и остаётся на виду, перекрывая половину проёма. Трансформер уходит целиком: складывается в пакет у откоса, разворачивается вдоль стены, закатывается в пенал или увозится в кладовую. Разница принципиальна, когда нужно объединить две зоны, а не просто пройти между ними.

Ключевой параметр таких систем — процент открывания. Складная гармошка из шести створок освобождает 85–90% проёма, оставляя пакет толщиной 250–350 мм. Поворотно-сдвижная система со стакингом убирает створки вдоль боковой стены и открывает 92–95%. Двустворчатая книжка даёт 45–50% — она экономит место, но проём наполовину остаётся закрытым. Мобильная перегородка открывает 100%, потому что уезжает из комнаты вовсе.

Второй параметр — усилие и число движений. Гармошку тянут за одну ручку, и створки складываются сами; поворотно-сдвижную систему приходится вести створка за створкой и разворачивать каждую вручную. Для перегородки, которую открывают дважды в день, это неважно; для той, что раскрывается по нескольку раз в час, разница между одним жестом и восемью становится решающей.

Третье — что остаётся видно после трансформации. Пакет из шести створок толщиной 8 мм плюс фурнитура — это 250–350 мм стеклянной «гармошки» у откоса, которую нельзя спрятать. Стакинг вдоль стены отнимает у комнаты полосу 150–200 мм. Пенал прячет створки полностью, но требует места внутри стены. Об этом думают на проекте, иначе трансформер решает одну задачу и создаёт другую.

• Гармошка — открывание 85–90%, пакет 250–350 мм у откоса;
• Книжка — 45–50%, компактно, но проём открыт наполовину;
• Поворотно-сдвижная со стакингом — 92–95%, полоса 150–200 мм вдоль стены;
• Пенал в стене — 100% чистого проёма, но нужна толщина стены;
• Мобильная перегородка — уезжает из комнаты полностью.

Складные системы: книжка и гармошка

Книжка — две створки, соединённые петлями по общей кромке. Одна навешена на стойку, вторая висит на ролике в верхней направляющей. При открывании створки складываются пополам и прижимаются к откосу пакетом глубиной 60–80 мм. Схема проста, дёшева и надёжна, но открывает лишь половину проёма. Ширина каждой створки 400–600 мм, стекло 6–8 мм закалённое: тяжелее полотно ролик не потянет.

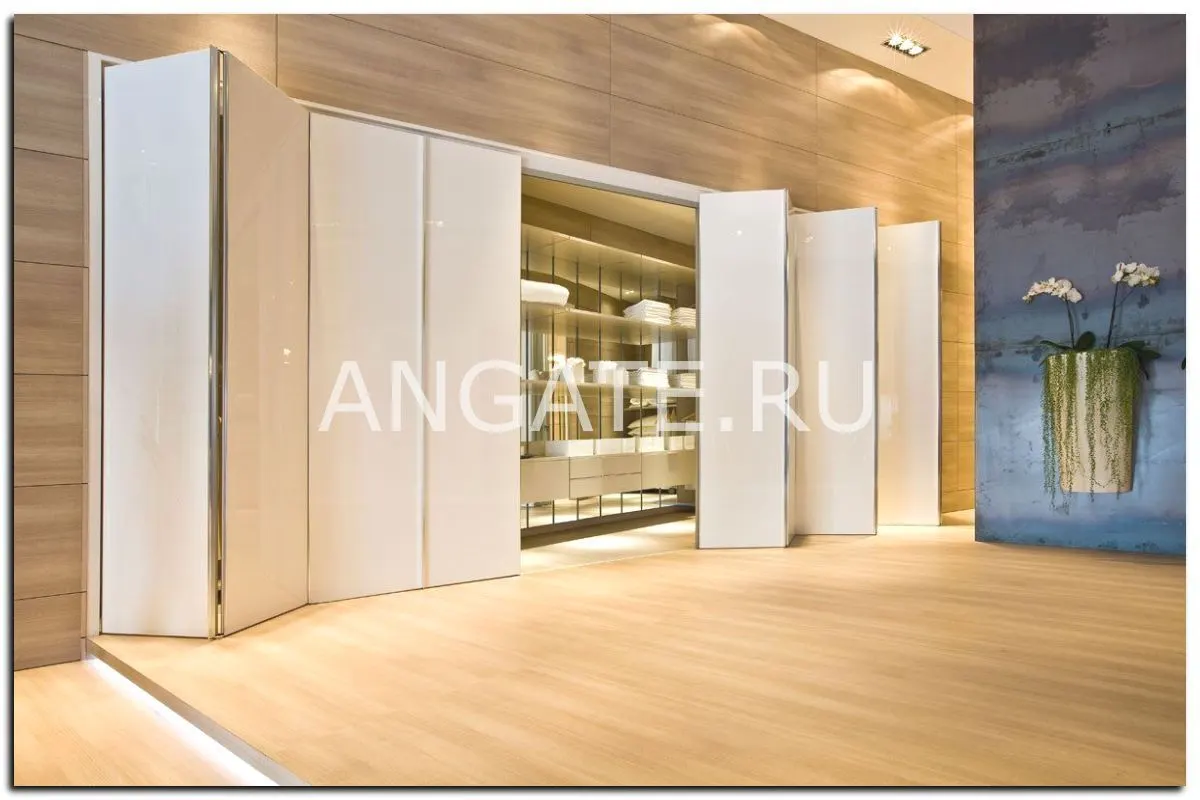

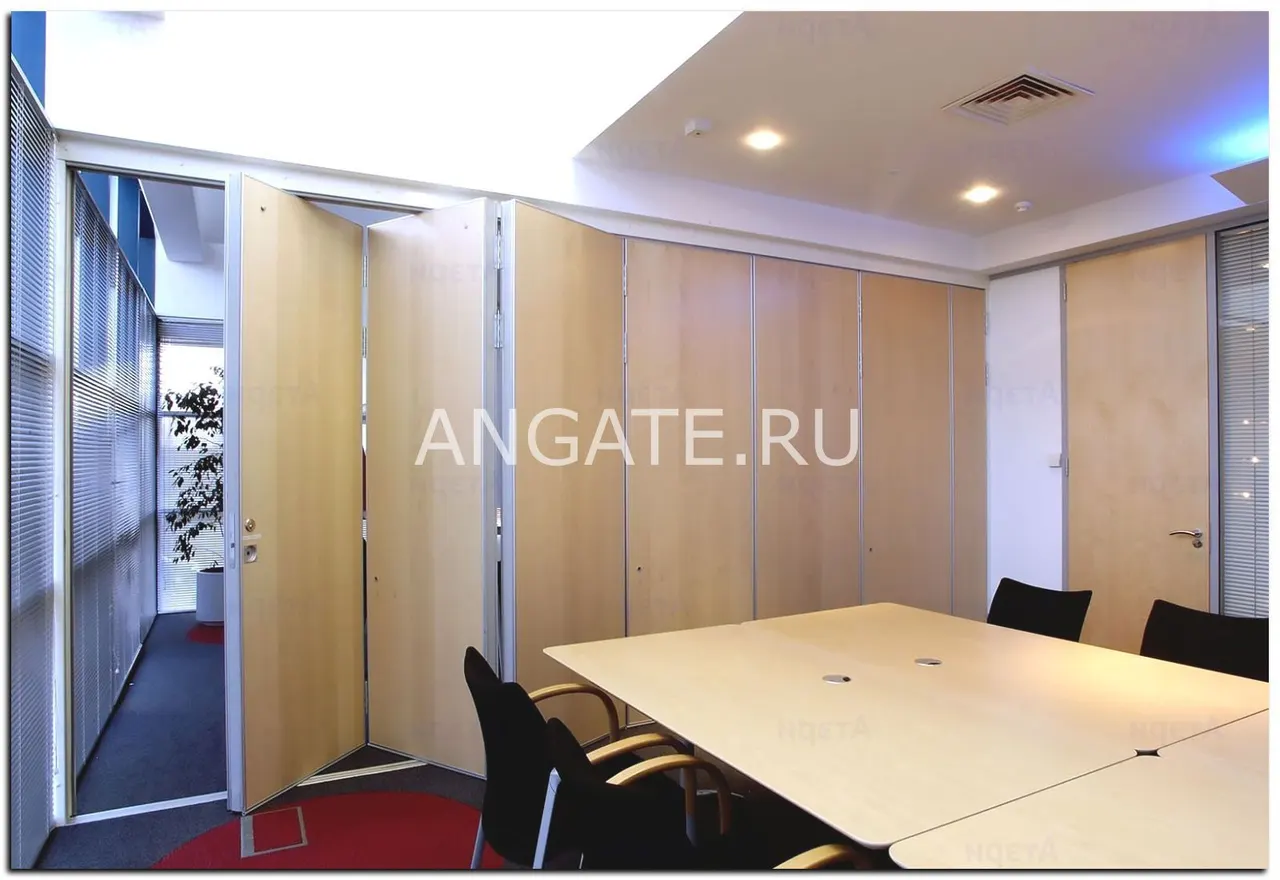

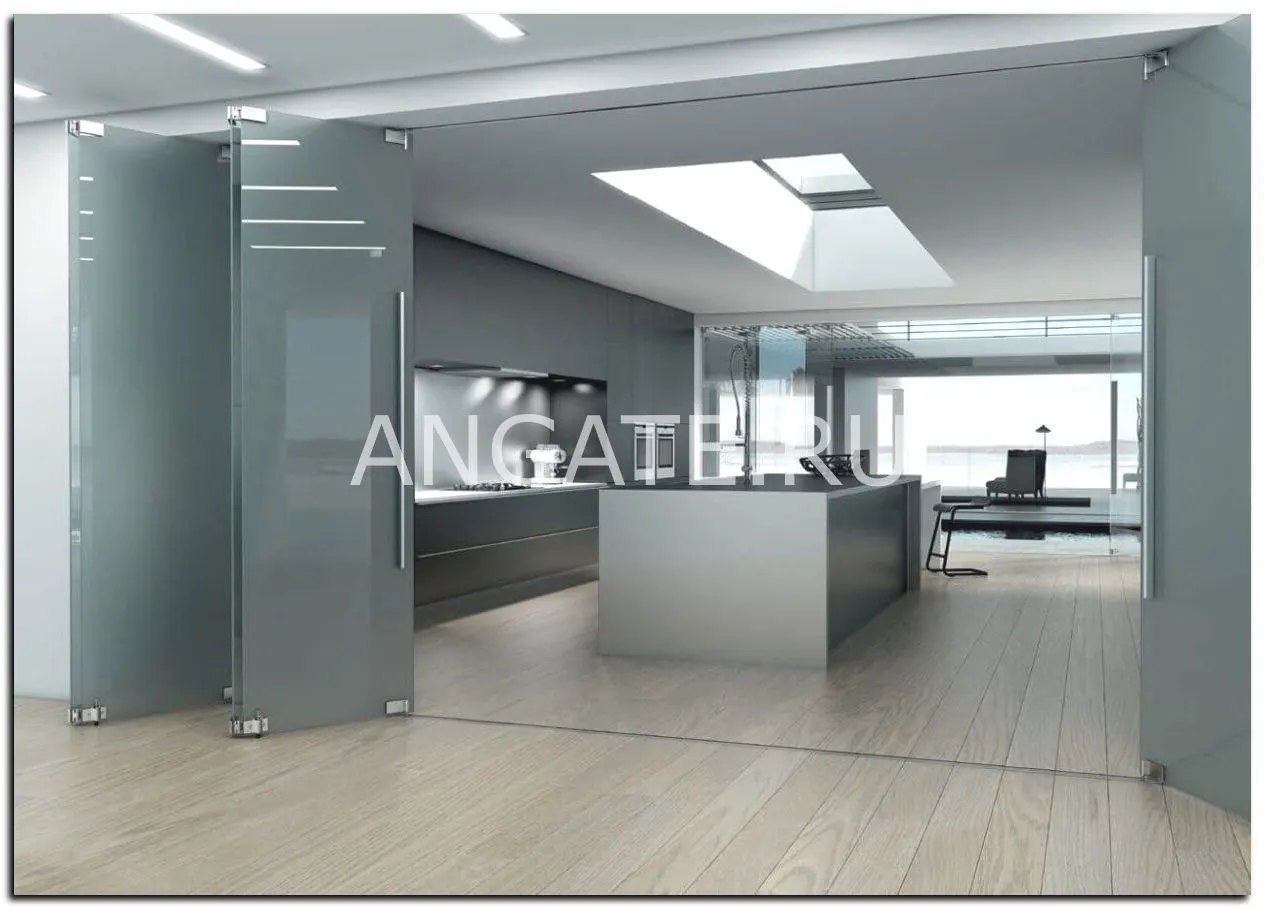

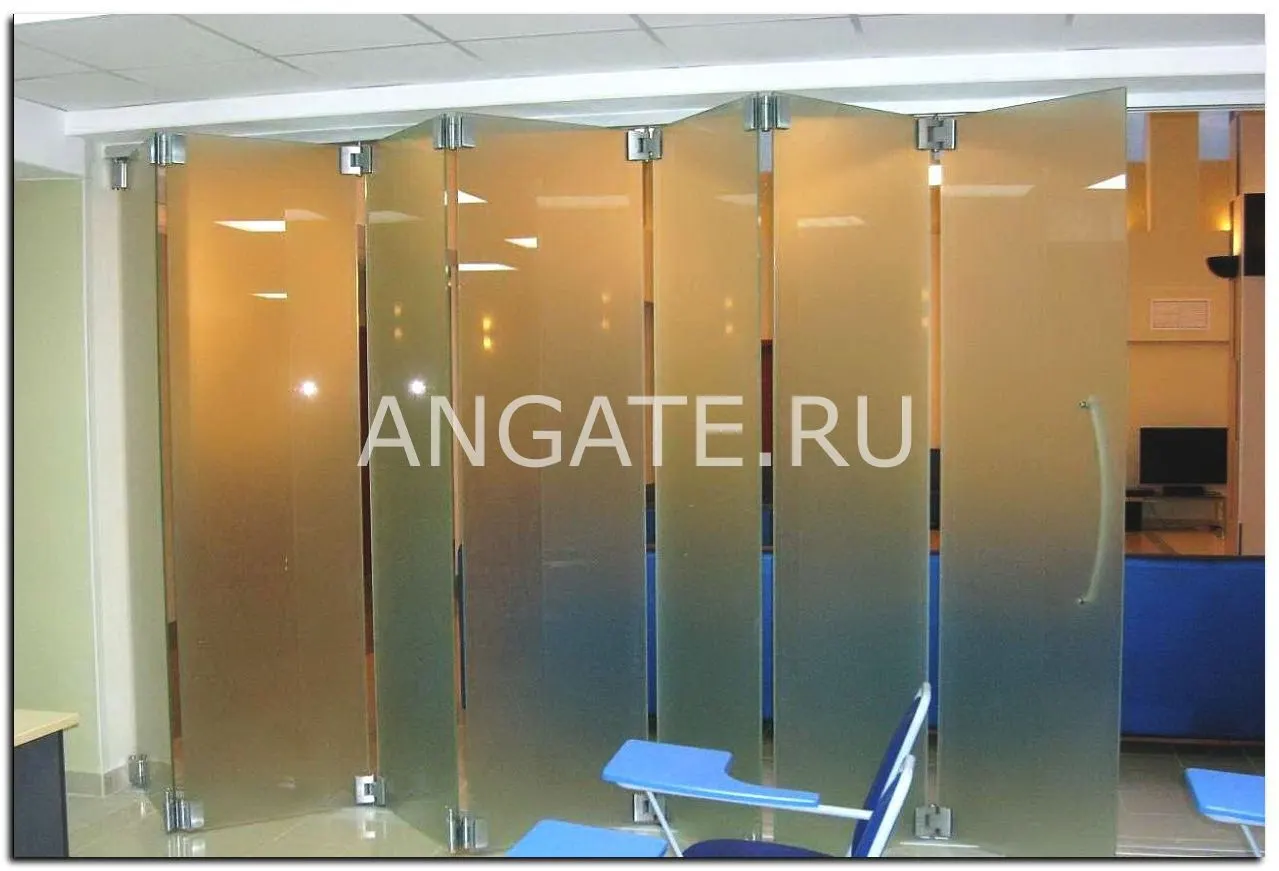

Гармошка (bi-fold) — развитие идеи: четыре, шесть или семь створок, связанных петлями попарно, каждая пара складывается внутрь пакета. Ролики ставят на каждую вторую створку, направляющая работает в верхней плоскости, снизу — направитель. Гармошка из шести полотен шириной по 500 мм закрывает проём 3,0 м и складывается в пакет 300 мм. Открывается одним движением за крайнюю ручку.

Ограничение складных систем — вес. Каждая створка висит на одном ролике, и допустимая масса редко превышает 25–35 кг. Отсюда толщина 6–8 мм и ширина не более 600 мм: полотно 600×2700 мм из восьмёрки весит 32 кг — уже на пределе. Стекло 10 мм в гармошке применяют только в усиленных системах с двумя роликами на створку и мощной рельсой.

Петли складных створок — узел, который изнашивается первым. Их ставят три-четыре на стык, из нержавеющей стали, с регулировкой. Люфт в петле превращается в перекос всего пакета: створки перестают складываться ровно и начинают задевать друг друга. Раз в год петли смазывают и проверяют затяжку. Между полотнами обязателен зазор 3–4 мм: стекло к стеклу не должно касаться никогда.

Поворотно-сдвижные системы и стакинг

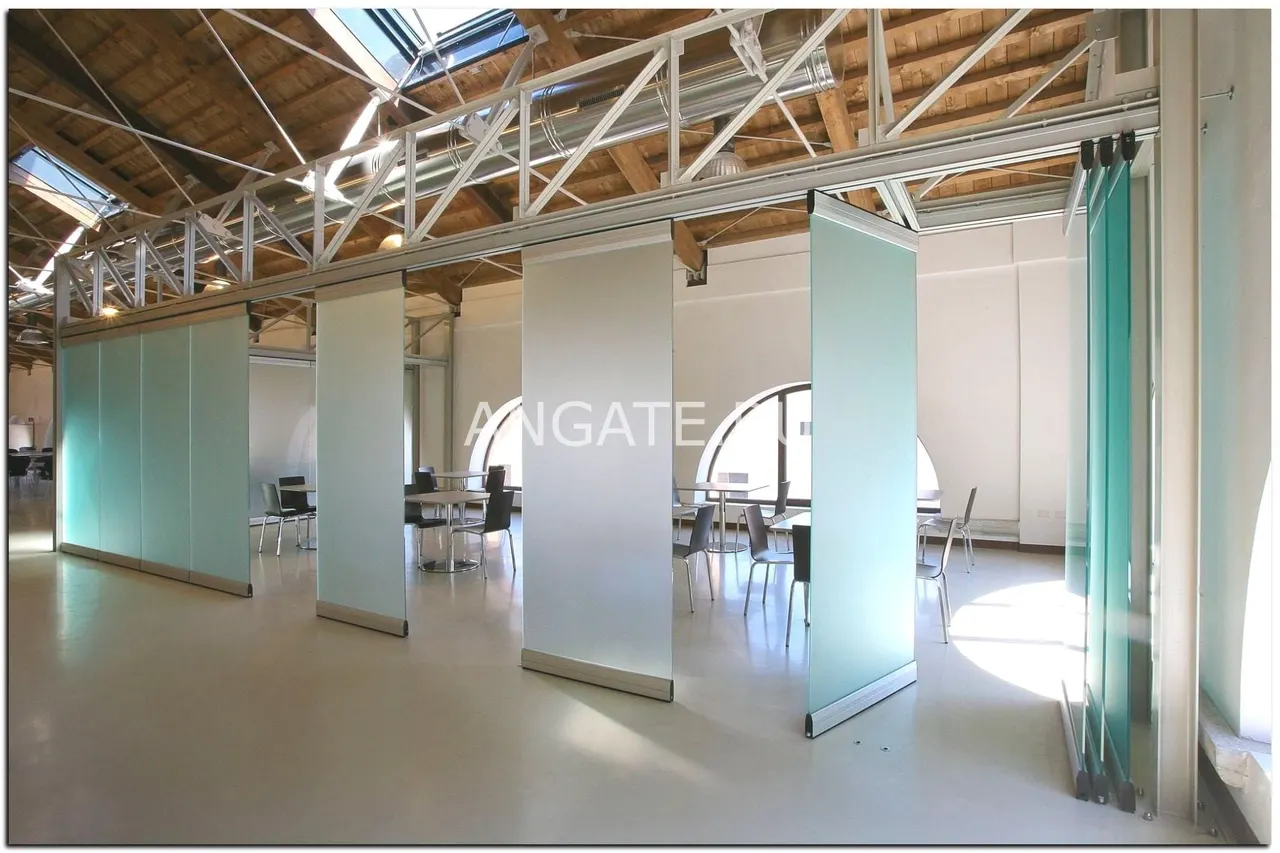

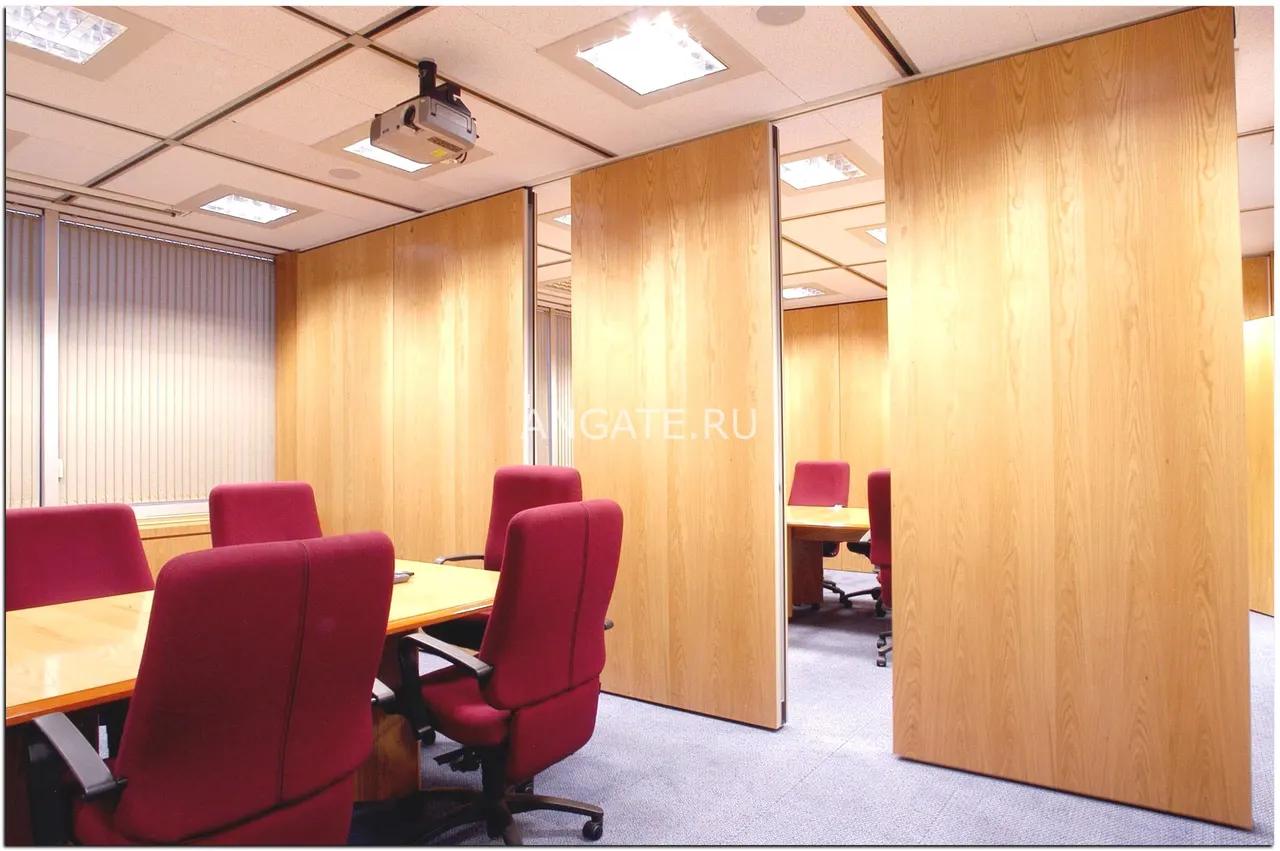

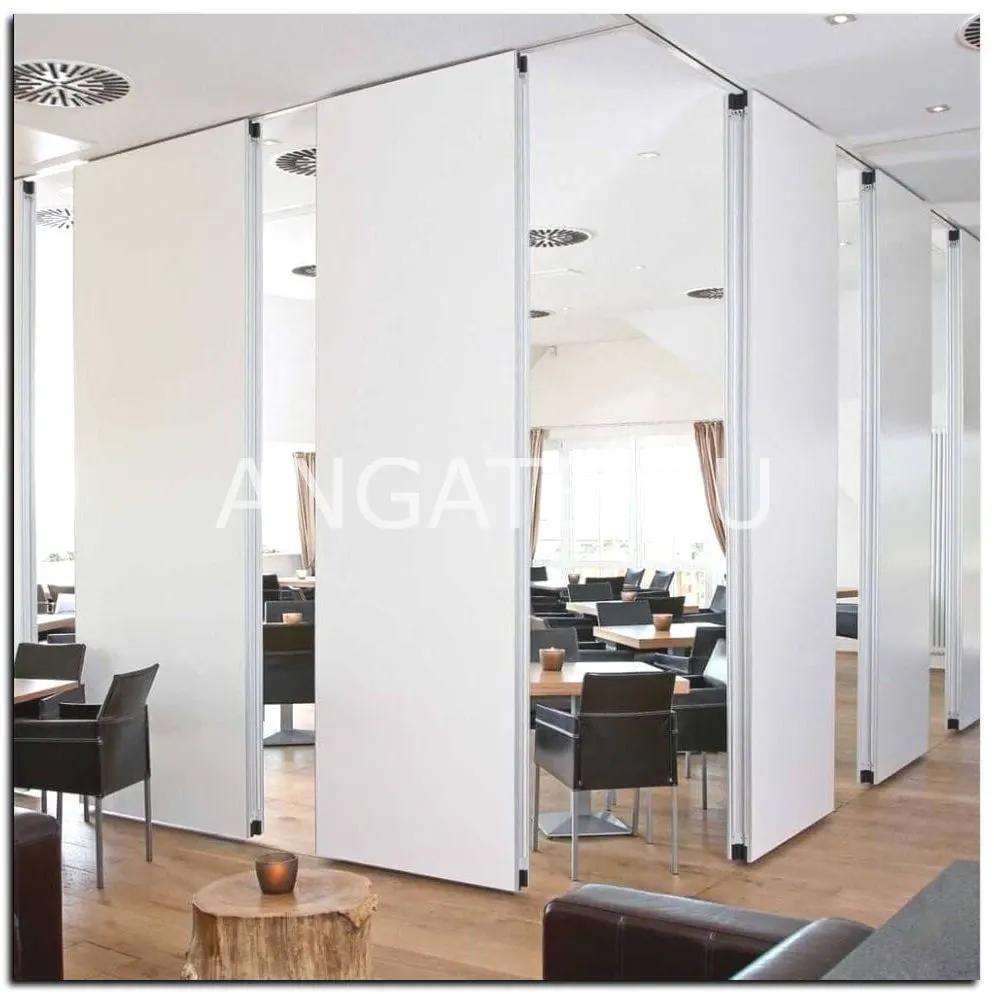

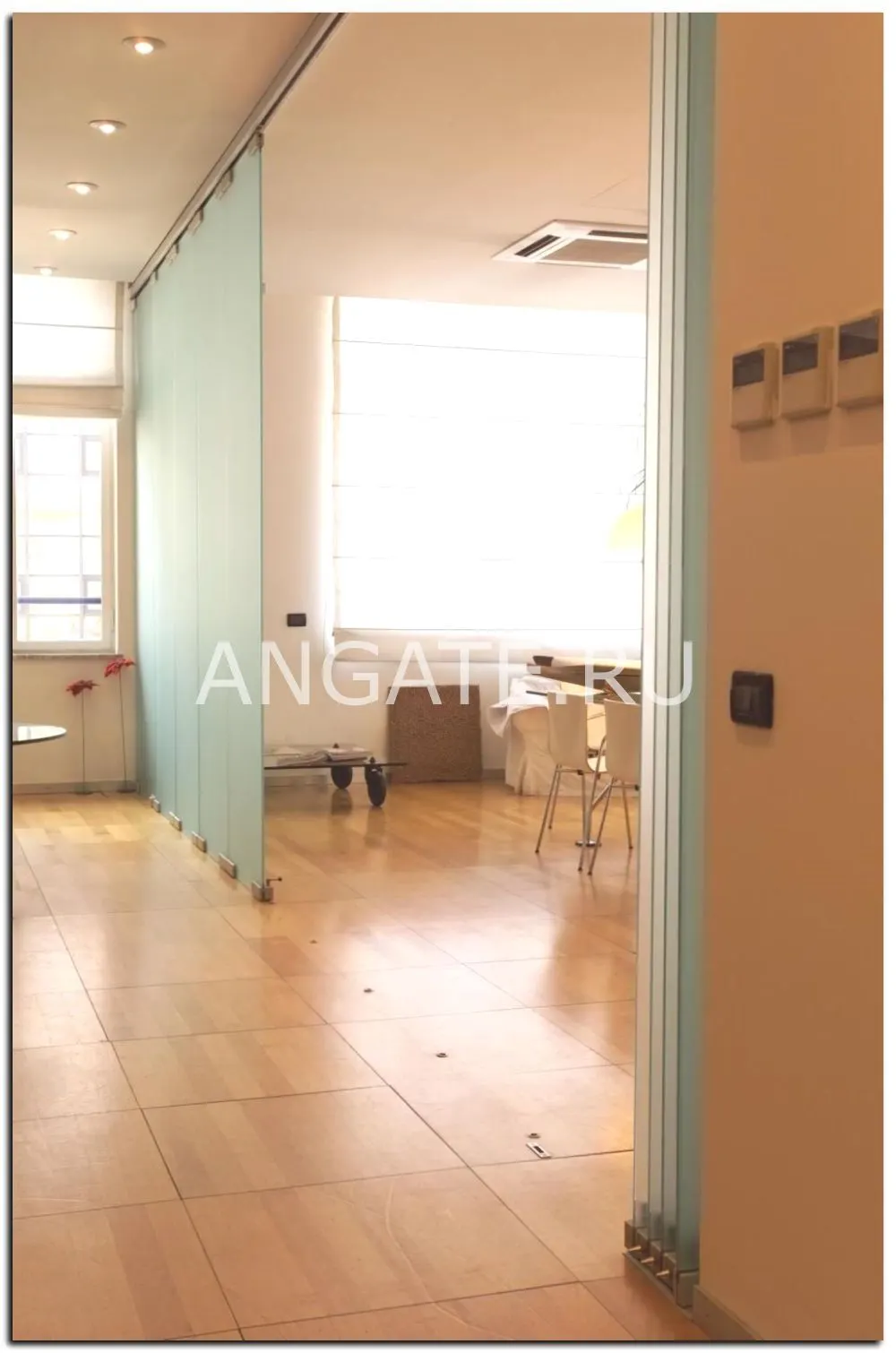

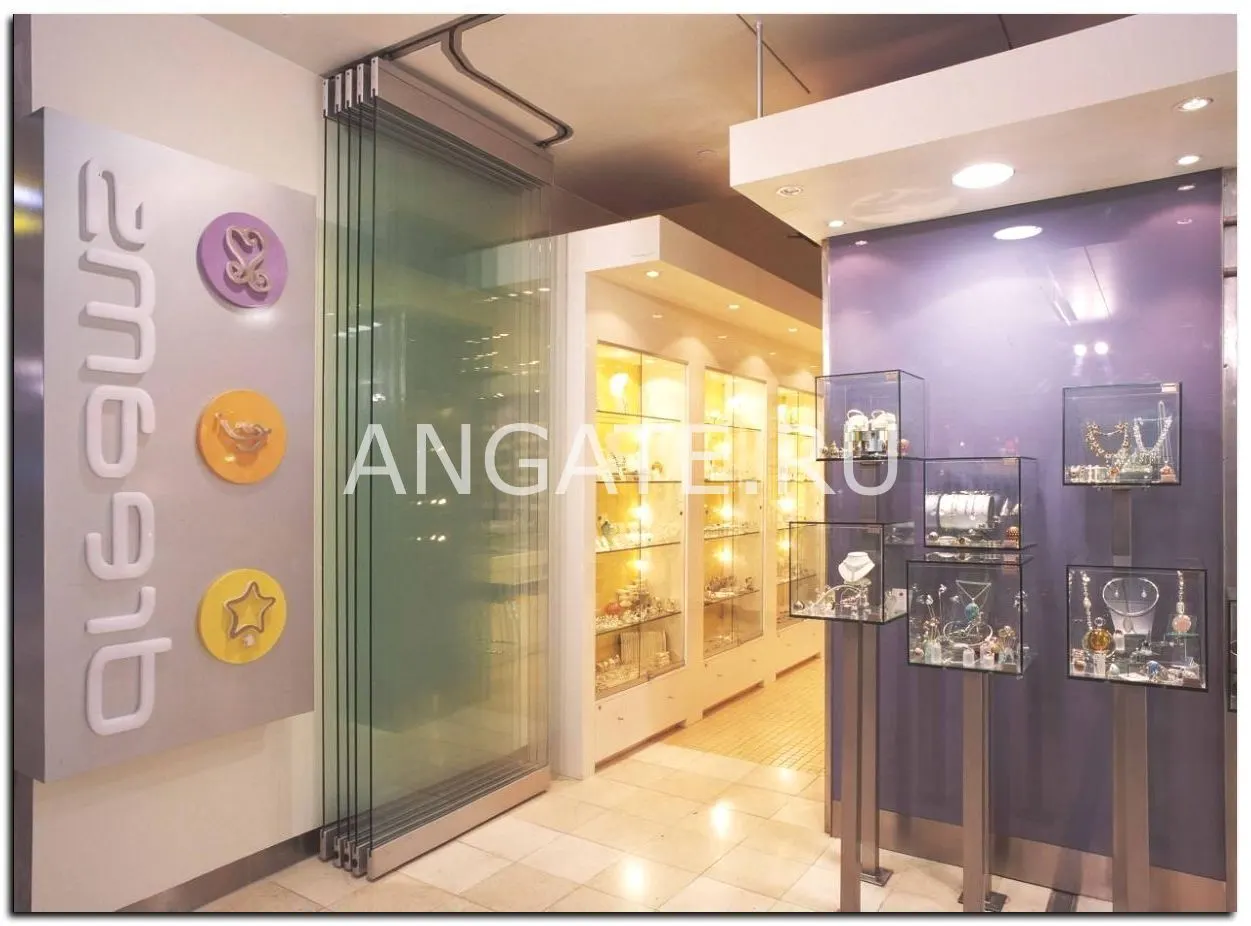

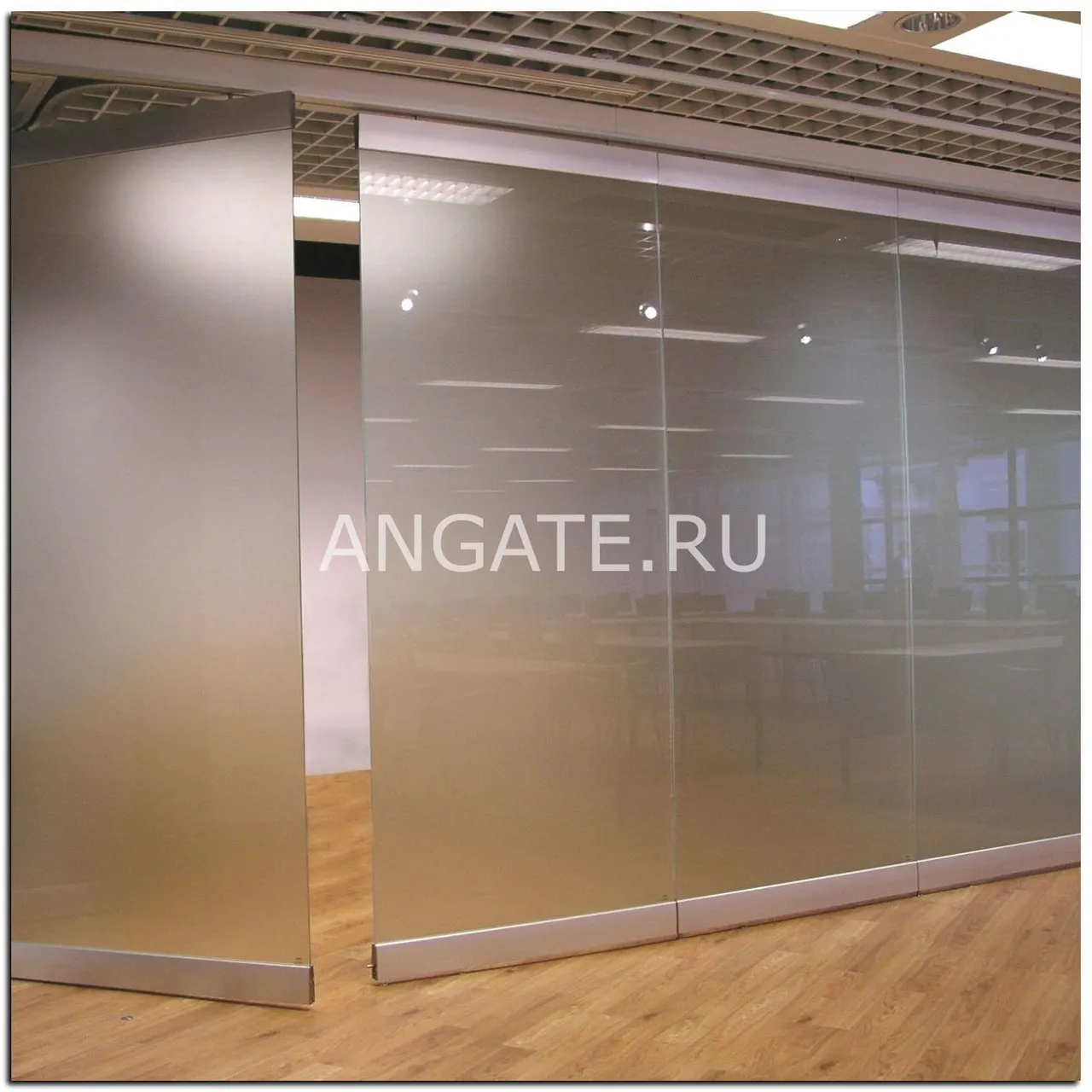

Поворотно-сдвижная (slide-and-turn) система устроена без петель между створками. Каждое полотно висит на своей каретке и может катиться по направляющей, а в конце пути разворачивается на 90° вокруг вертикальной оси. Створки поочерёдно доводят до края проёма, поворачивают и составляют вдоль боковой стены — это и называется стакингом, «парковкой». Проём освобождается на 92–95%.

Плюс схемы — независимость створок. Можно открыть одну для прохода и оставить остальные закрытыми, а можно убрать все. Полотна не связаны петлями, поэтому ширина каждой доходит до 1,0–1,2 м, а толщина — до 10 мм. Максимальная площадь одной створки в бытовых системах 2,5–3,0 м², вес до 80 кг. Такой перегородкой закрывают проём шириной 4–6 м.

Минус — количество движений. Чтобы открыть шестистворчатую систему, нужно шесть раз докатить полотно до парковки и шесть раз его развернуть. На это уходит 40–60 секунд, и это нормально для перегородки, которую трансформируют раз в день. Второй минус — припаркованные створки занимают полосу 150–200 мм вдоль стены и требуют, чтобы там ничего не стояло.

Существует и промежуточный вариант — сдвижные створки, уходящие в пристенный карман (пенал). Полотна закатываются внутрь стеновой конструкции толщиной 100–125 мм и исчезают полностью. Решение самое чистое визуально, но пенал надо предусмотреть на этапе черновых работ: в готовой квартире его строят из профиля и ГКЛ, теряя те же 100–125 мм полезной ширины комнаты.

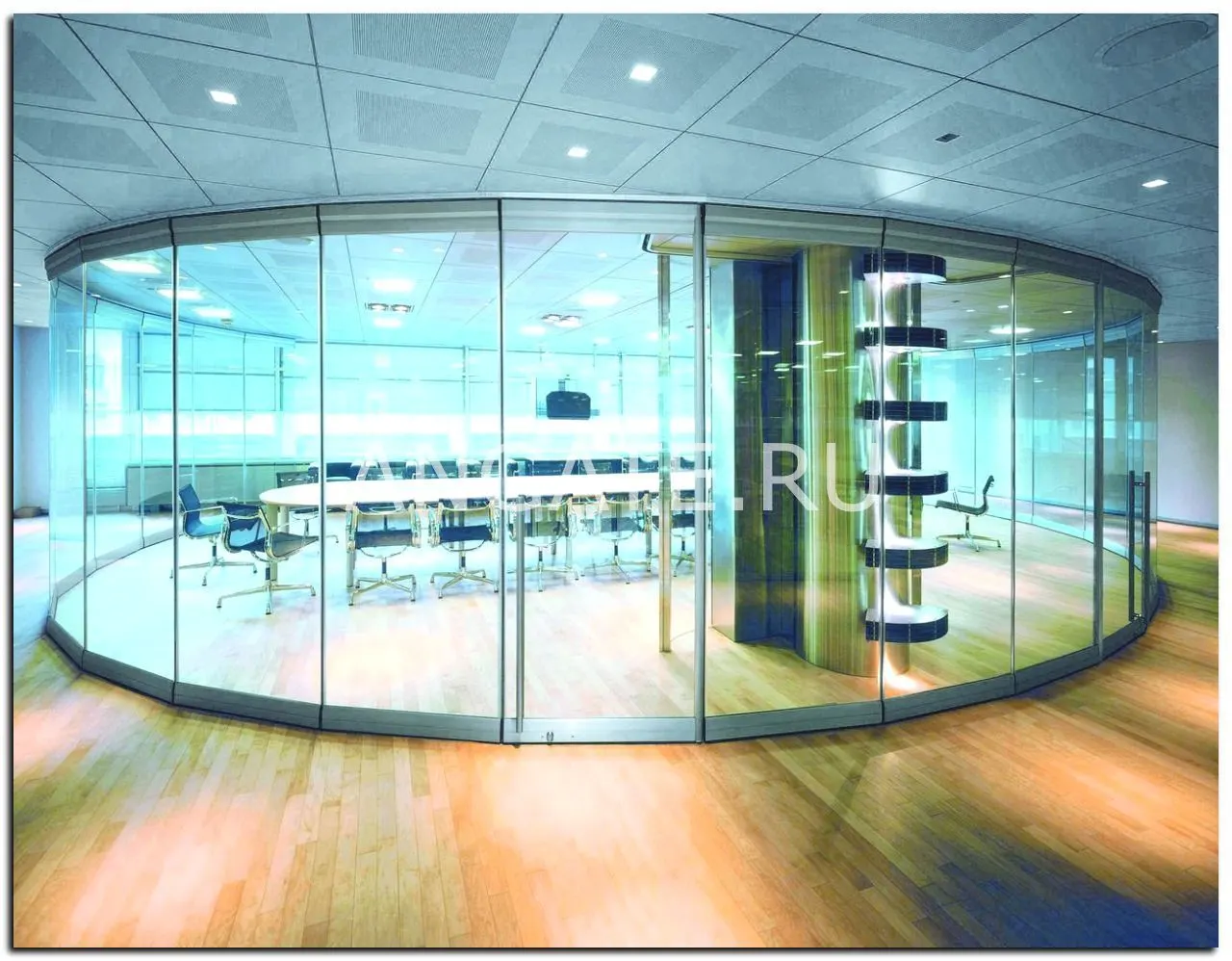

Радиусные трассы и криволинейные конструкции

Направляющая не обязана быть прямой. Гнутый профиль позволяет вести створки по дуге — вокруг колонны, по контуру эркера, полукругом вокруг спального места. Радиус изгиба алюминиевой рельсы начинается от 500–800 мм; чем меньше радиус, тем уже должна быть створка, иначе её торец при повороте выйдет за трассу и упрётся в соседнее полотно.

Стекло для радиусной перегородки бывает плоским и гнутым. Плоские створки на криволинейной трассе выглядят как многогранник — грани заметны, но решение доступно по цене. Гнутое (моллированное) стекло повторяет дугу точно: полотно нагревают до 600–620 °C и выгибают на форме, затем закаляют. Радиус от 300 мм, но каждая форма изготавливается индивидуально, и цена вырастает в 2–3 раза.

Отдельный приём — сдвижная перегородка по трассе с поворотом на 90°. Створки едут вдоль одной стены, огибают угол и паркуются вдоль другой. Это освобождает основной проём полностью и не отнимает полосу возле него. Требуется точная геометрия рельсы и каретки с самоустанавливающимися роликами: жёсткая тележка на повороте заклинит.

Радиусные системы требовательны к монтажу. Гнутый профиль крепят чаще, шаг 300–400 мм вместо обычных 500, иначе дуга «плывёт» под нагрузкой. Стыки прямых и гнутых участков рельсы стачивают заподлицо: перепад в 0,3 мм даёт щелчок при каждом проезде каретки. Такие конструкции всегда собирают начисто в цехе, размечают маркером и только потом везут на объект.

• Радиус гнутой рельсы — от 500–800 мм для плоских створок;
• Моллированное стекло повторяет дугу точно, радиус от 300 мм;
• Трасса с поворотом на 90° освобождает проём полностью;
• Шаг крепления гнутого профиля — 300–400 мм;
• Стык прямого и гнутого участков стачивают заподлицо.

Мобильные перегородки без крепления

Мобильная перегородка не связана с домом вовсе: она стоит на собственном основании — стальной раме с регулируемыми опорами либо на колёсах с фиксаторами. Секции соединяются между собой замками или магнитными планками, образуя стенку любой длины. Разобрать и убрать её можно за 15–20 минут, перевезти на новую квартиру — вместе с мебелью. Для арендованного жилья это единственный вариант.

Устойчивость обеспечивают весом и геометрией. Секция шириной 900 мм с закалённым стеклом 8 мм и стальной рамой весит 45–55 кг, центр тяжести низкий, опоры выносят за плоскость на 120–180 мм. Дополнительно секции ставят под небольшим углом друг к другу или соединяют в Г-образный контур — тогда конструкция не опрокидывается даже при боковом усилии.

Есть и подвижная разновидность — перегородка на колёсах с тормозами. Её выкатывают из кладовой к приходу гостей и убирают обратно. Колёса с полиуретановым ободом не портят ламинат, тормоз фиксирует секцию на месте. Правда, идеально ровный пол здесь обязателен: перепад в 10 мм заставит секцию покачиваться, а стекло в жёсткой раме этого не любит.

Ограничения честные. Мобильная перегородка не изолирует звук: щели по низу и в стыках сводят индекс к 15–20 дБ. Она не держит боковую нагрузку, на неё нельзя опереться и тем более повесить полку. И она всегда толще стационарной: рама плюс опоры дают 60–90 мм. Зато стоит недорого, ставится за час без единого отверстия в стенах и полностью обратима.

Стекло, вес створки и безопасность

Вес — главное ограничение любого трансформера. Квадратный метр закалённого стекла 6 мм весит 15 кг, 8 мм — 20 кг, 10 мм — 25 кг, 12 мм — 30 кг. Створка гармошки 500×2700 мм из восьмёрки весит 27 кг плюс обвязка; шесть таких створок дают 170–190 кг на направляющую, и профиль под эту нагрузку берут усиленный, с креплением через каждые 400 мм.

Толщину подбирают под ширину створки, а не под высоту. Полотно 500 мм из стекла 6 мм не дребезжит; то же 6 мм при ширине 900 мм играет и звенит при каждом складывании. Поэтому в гармошках делают узкие створки, а в поворотно-сдвижных системах — широкие, но толстые. Универсального правила нет, расчёт ведут по моменту инерции сечения и допустимому прогибу.

Безопасность в трансформере важнее, чем в стационарной перегородке: створки движутся, между ними появляются и исчезают зазоры, туда попадают пальцы. Требования: только закалённое стекло или триплекс, скруглённые углы радиусом 5–10 мм, полированная кромка по всему периметру, зазор между складывающимися полотнами 3–4 мм и обязательные ограничители хода. В детской — только триплекс.

Триплекс в трансформере — компромисс между безопасностью и весом. Формула 4.4.1 весит столько же, сколько монолит 8 мм, но не осыпается при разрушении. Для складных систем это оптимум: масса створки остаётся в допуске, а риск травмы снижается радикально. Монолит 10–12 мм оставляют для широких поворотно-сдвижных полотен, где жёсткость важнее веса.

Фурнитура: петли, каретки, парковка, фиксация

Петли складных створок работают в самом тяжёлом режиме из всей фурнитуры перегородки. На стык ставят три-четыре нержавеющие петли с регулировкой по трём плоскостям и осью не тоньше 8 мм. Ресурс качественного узла — 60 000–100 000 циклов. Люфт в петле проявляется перекосом пакета: створки перестают складываться параллельно и начинают тереться торцами.

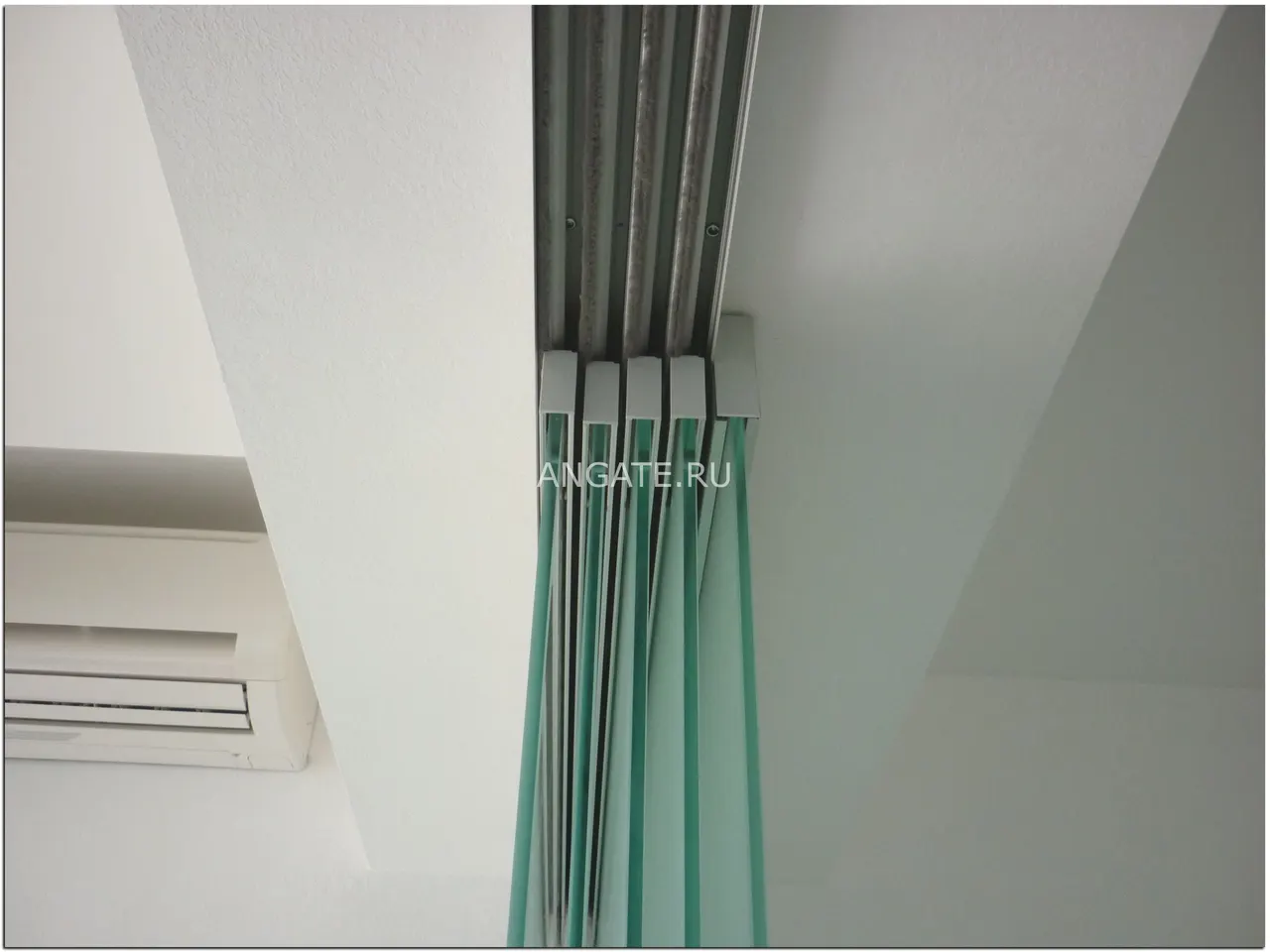

Каретки в трансформерах бывают одноосные и поворотные. Одноосная катится по прямой рельсе; поворотная имеет вертикальную ось и позволяет створке развернуться на 90° в точке парковки. В складных системах используют облегчённые ролики на 30–40 кг, в поворотно-сдвижных — усиленные на 80–120 кг с двумя парами подшипников. Обод всегда полимерный: металл по алюминию гудит и точит рельсу.

Парковочный узел удерживает створку в развёрнутом положении. Это может быть магнитная планка, механическая защёлка или простой резиновый упор с фиксатором. Без него припаркованные полотна раскачиваются от сквозняка и стучат друг о друга. В закрытом положении систему фиксируют шпингалетом в пол или магнитом по притвору, иначе гармошка «расползается» под собственным весом.

Уплотнение в трансформере — компромисс. Между створками ставят щёточные или силиконовые профили, по низу — щётку-отсекатель. Полной герметичности не будет: движущиеся элементы требуют зазоров. Индекс изоляции складной системы 18–24 дБ, поворотно-сдвижной 20–25 дБ. Если нужен настоящий барьер по звуку, трансформер не подходит — берите стационарную перегородку с дверью.

• 3–4 нержавеющие петли на стык, ось не тоньше 8 мм;
• Ролики складных систем — 30–40 кг, поворотно-сдвижных — 80–120 кг;
• Парковочный магнит или защёлка на каждую створку;
• Фиксация закрытого положения шпингалетом или магнитом по притвору;
• Изоляция шума 18–25 дБ — трансформер не заменяет глухую перегородку.

Сценарии применения

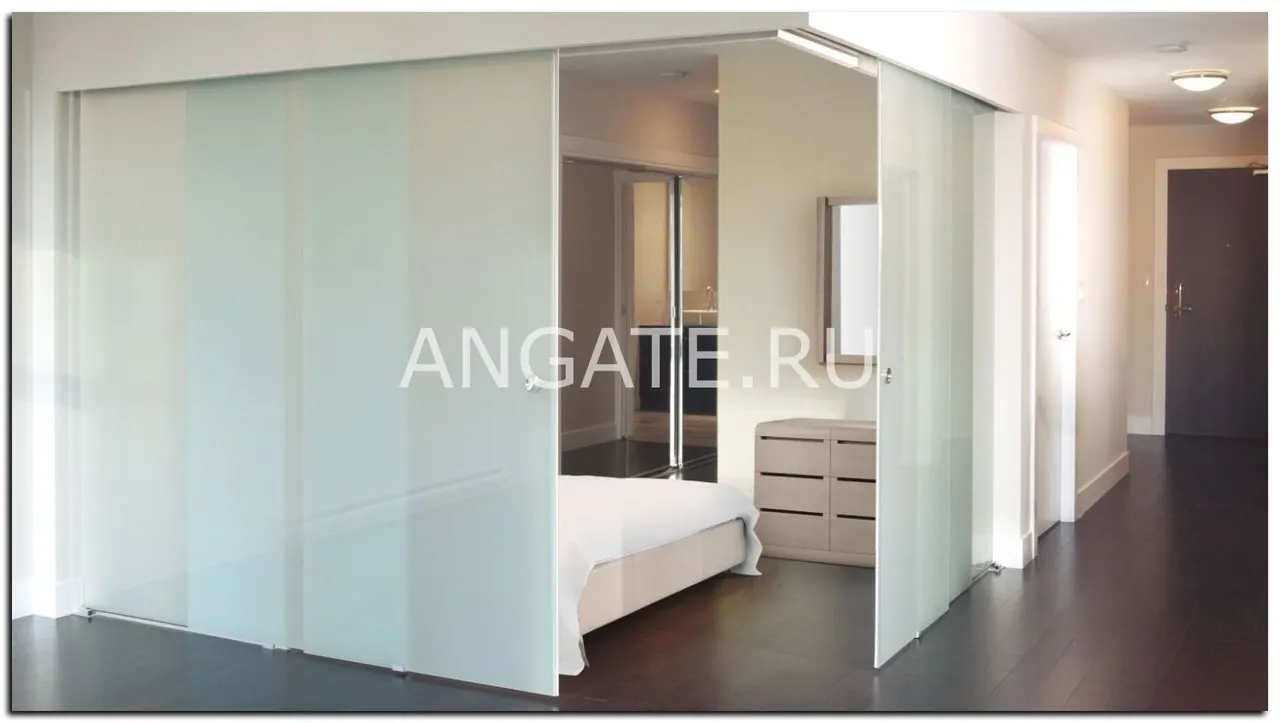

Квартира-студия и однокомнатная квартира — самый частый заказ. Гармошка из четырёх створок отделяет спальное место на ночь и складывается днём, возвращая комнате всю площадь. Стекло берут сатинированное или с матовой полосой, петли — с доводкой, снизу ставят направитель без порога. Пакет складывается к откосу и не мешает проходу, если рассчитать глубину заранее.

Кухня-гостиная выигрывает от поворотно-сдвижной системы. Днём створки припаркованы вдоль стены, помещение единое; во время готовки перегородка собирается и отсекает запахи. Стекло закалённое 8–10 мм, уплотнение по притвору, магнитная фиксация. Проём 3,5–4,5 м закрывается четырьмя-пятью створками, каждая шириной около 900 мм.

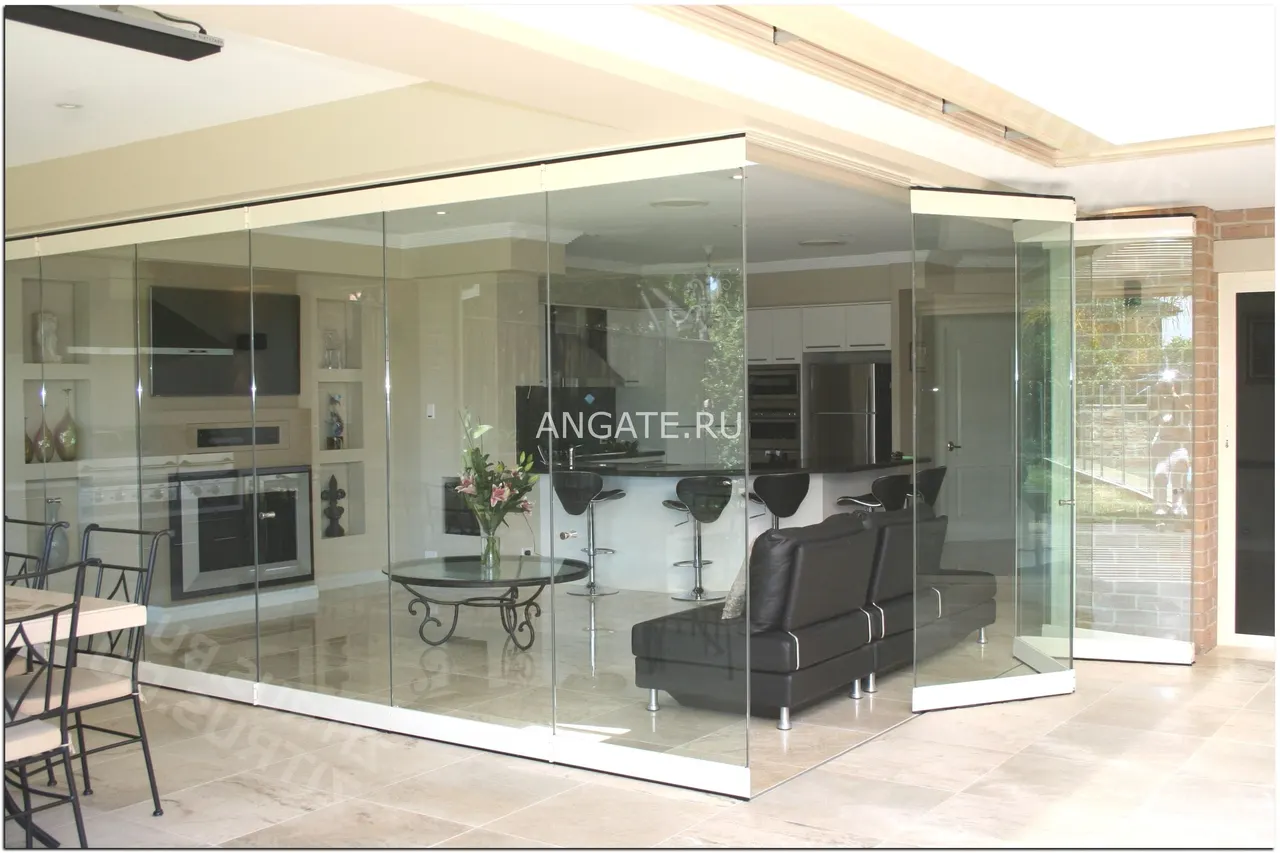

Загородный дом — выход на террасу и зимний сад. Здесь трансформер работает как «исчезающая стена»: летом гостиная фактически превращается в веранду. Для улицы конструкцию собирают из алюминиевого профиля с нержавеющей фурнитурой, снизу обязателен водоотводный лоток, а стекло берут триплексом — по нормам безопасности для больших светопрозрачных плоскостей.

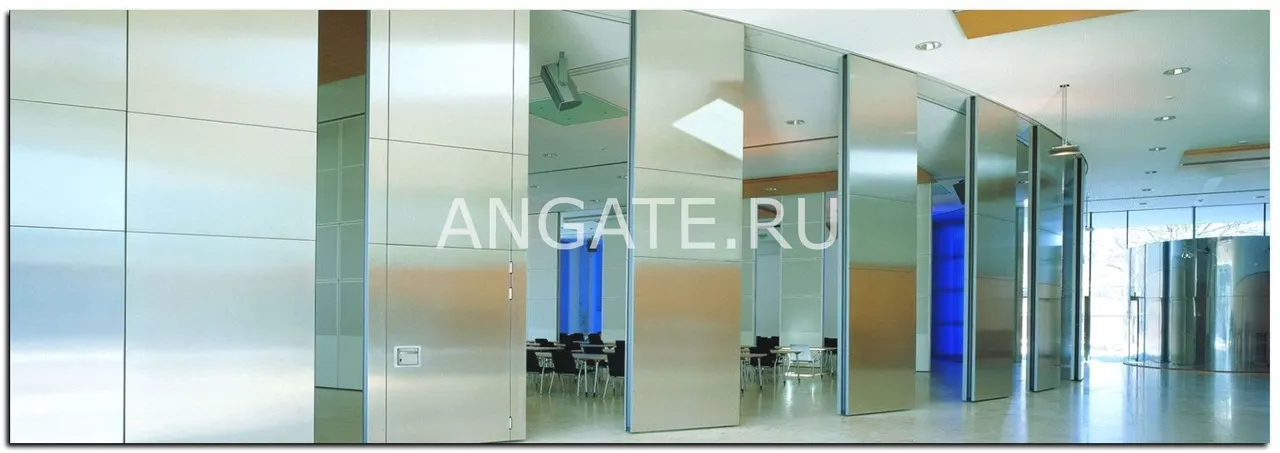

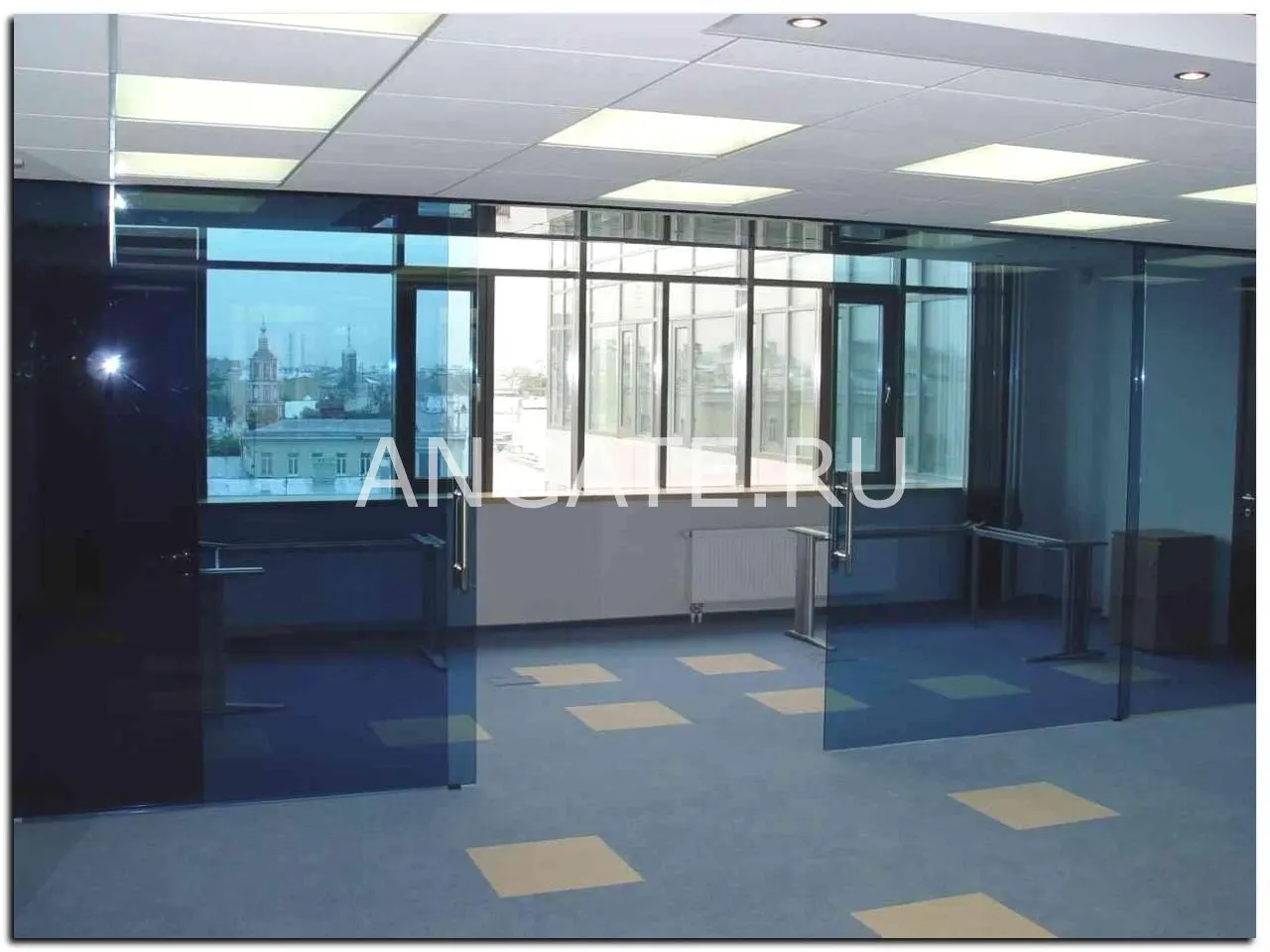

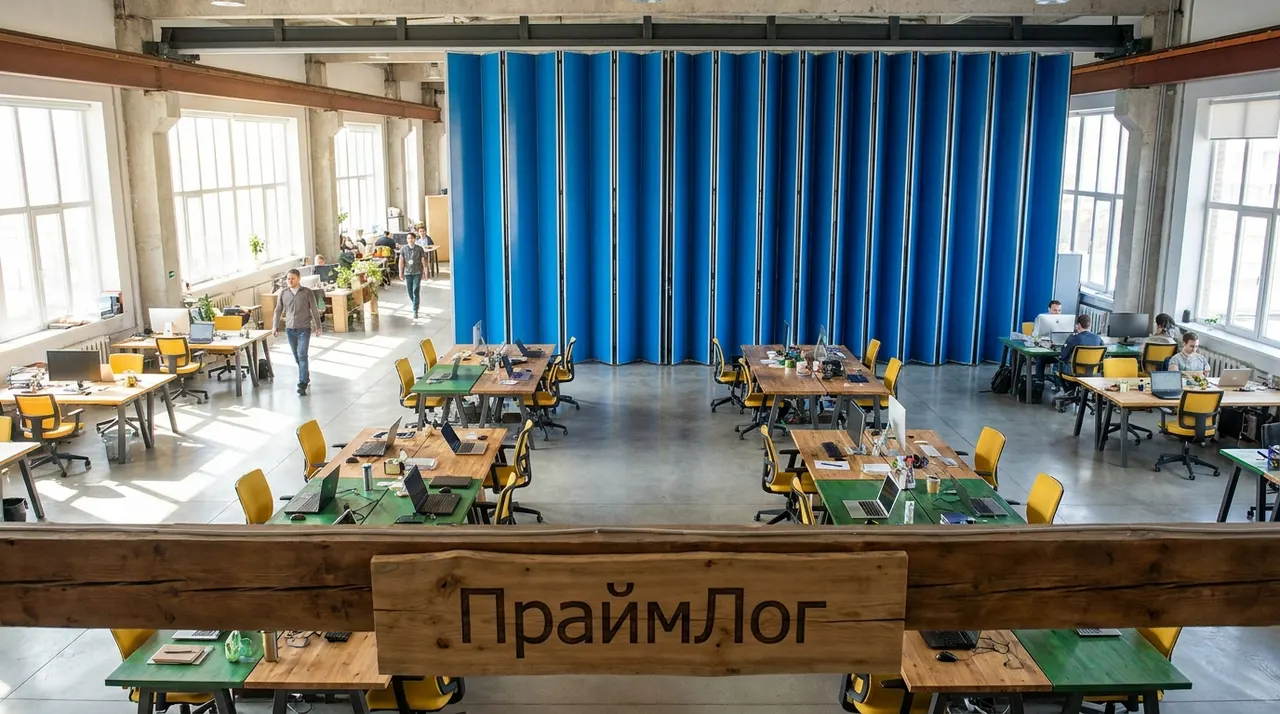

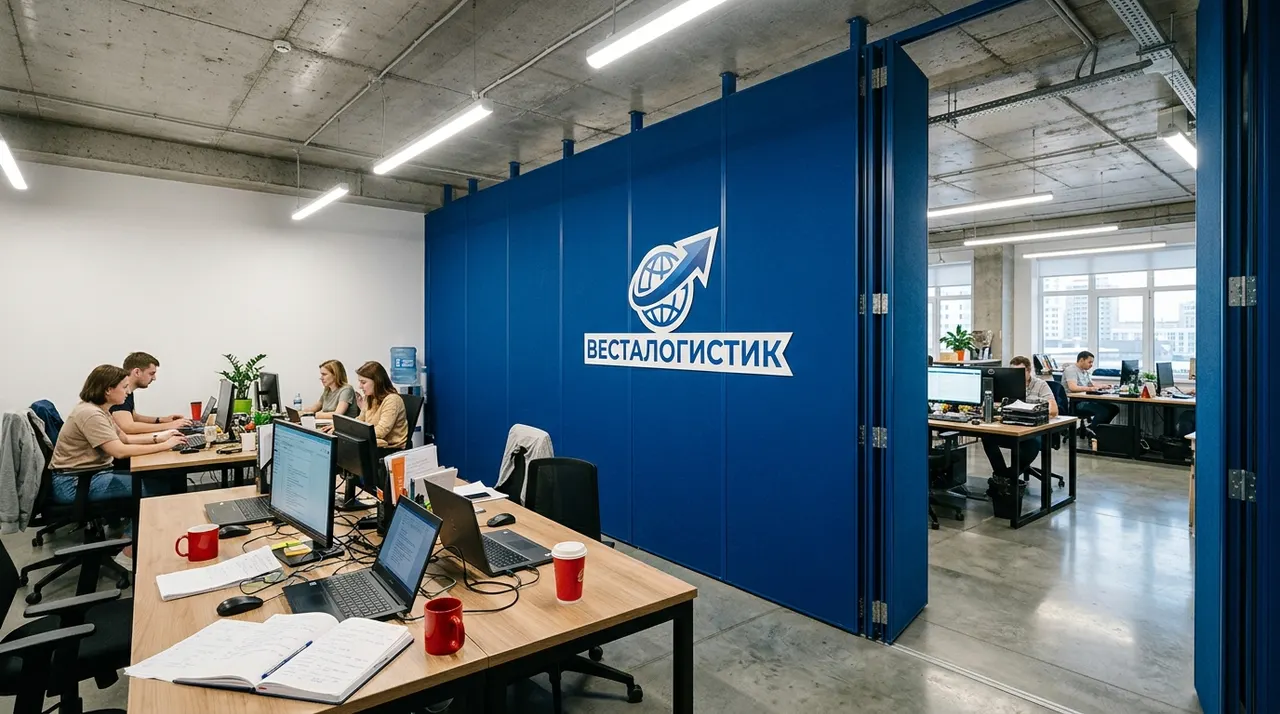

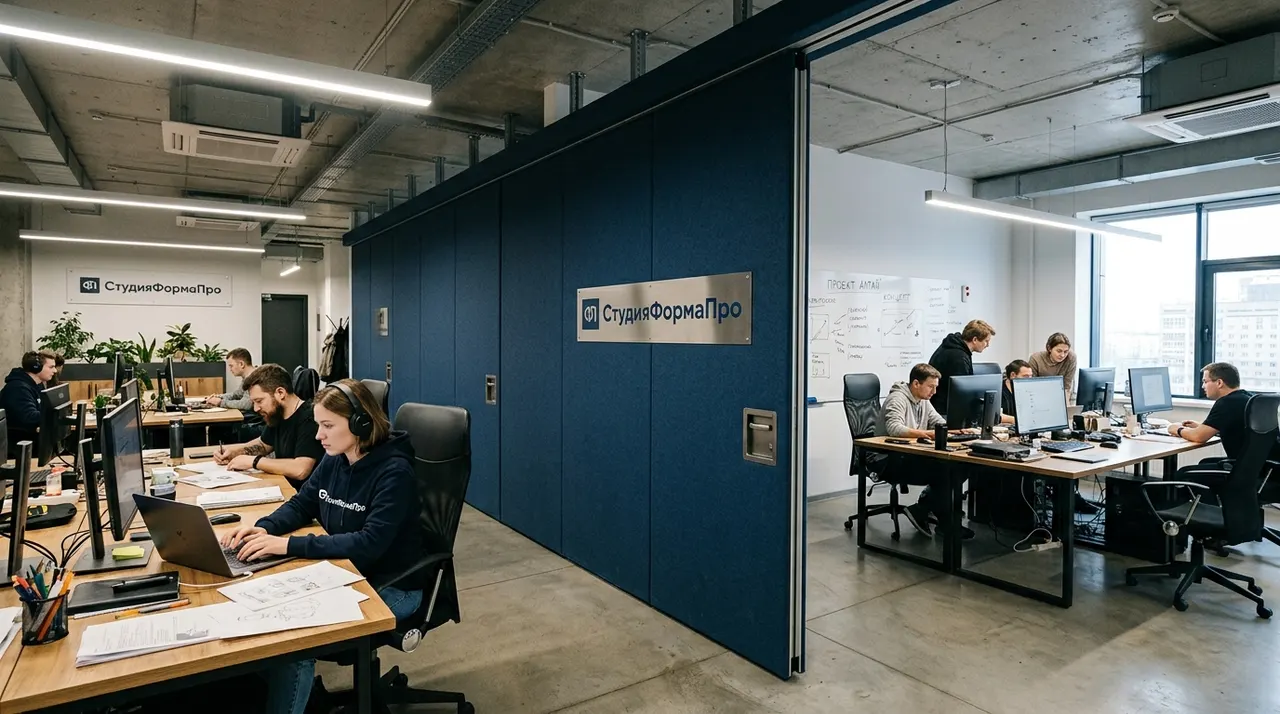

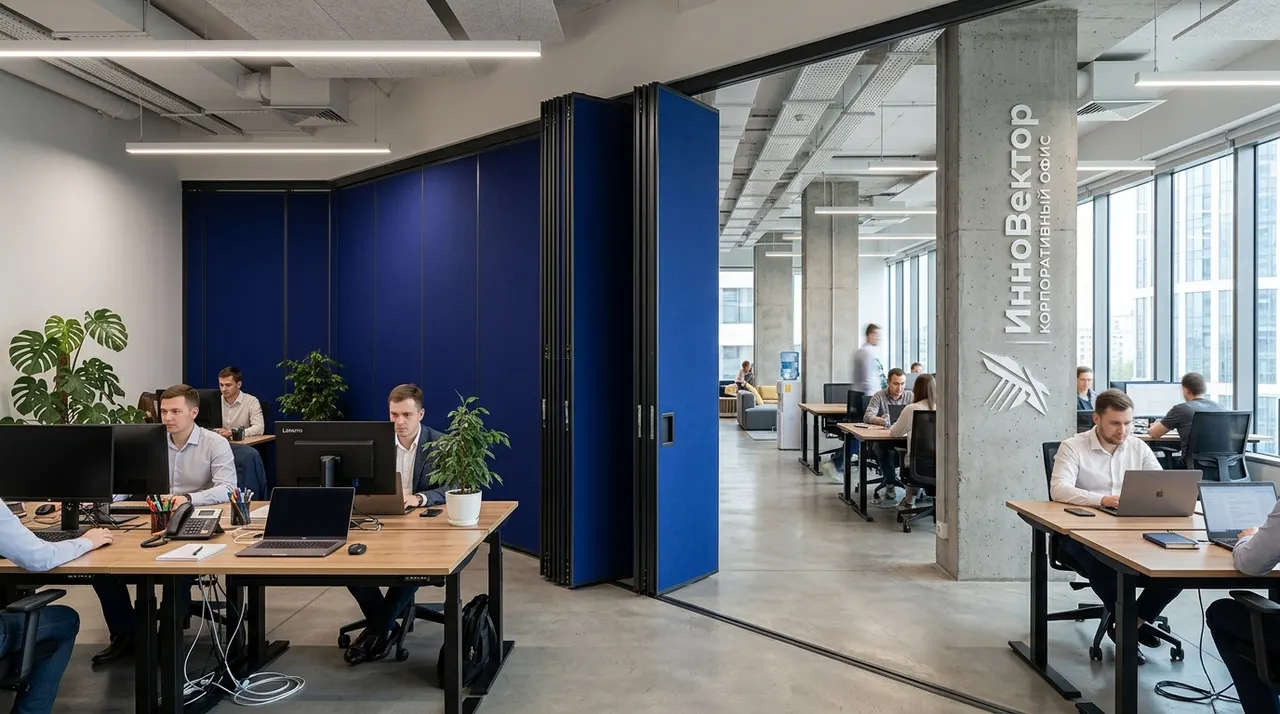

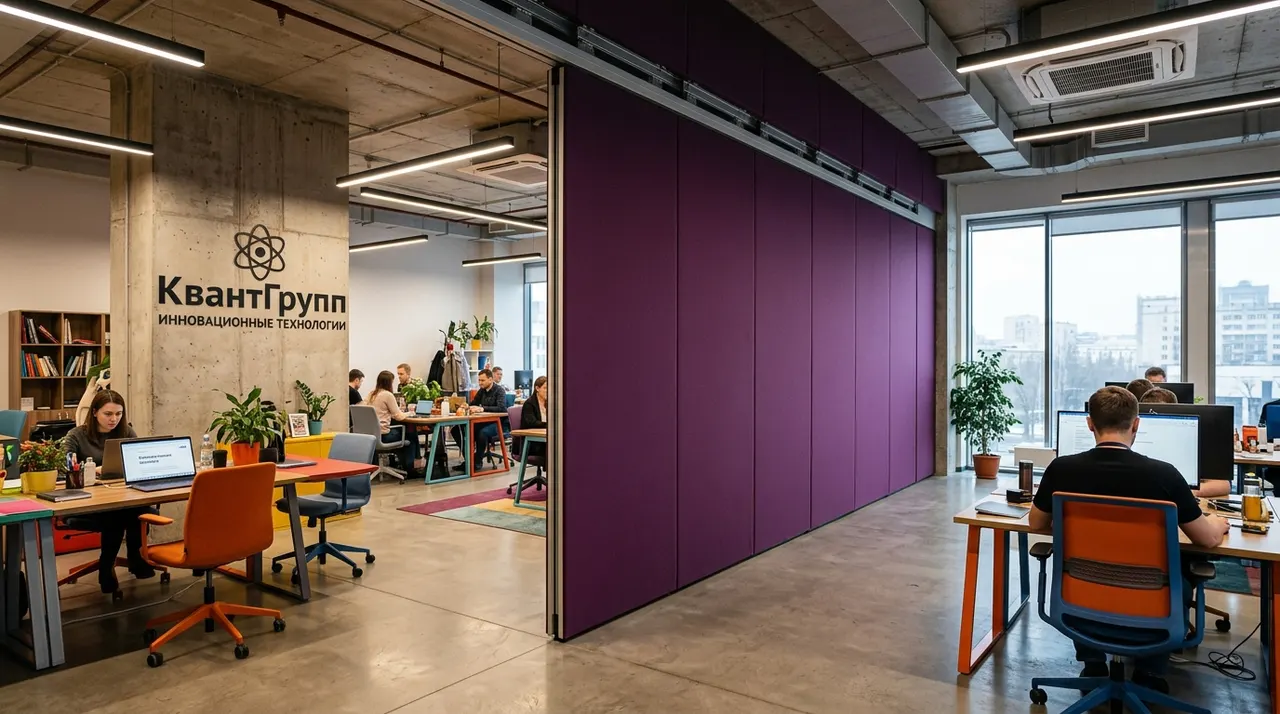

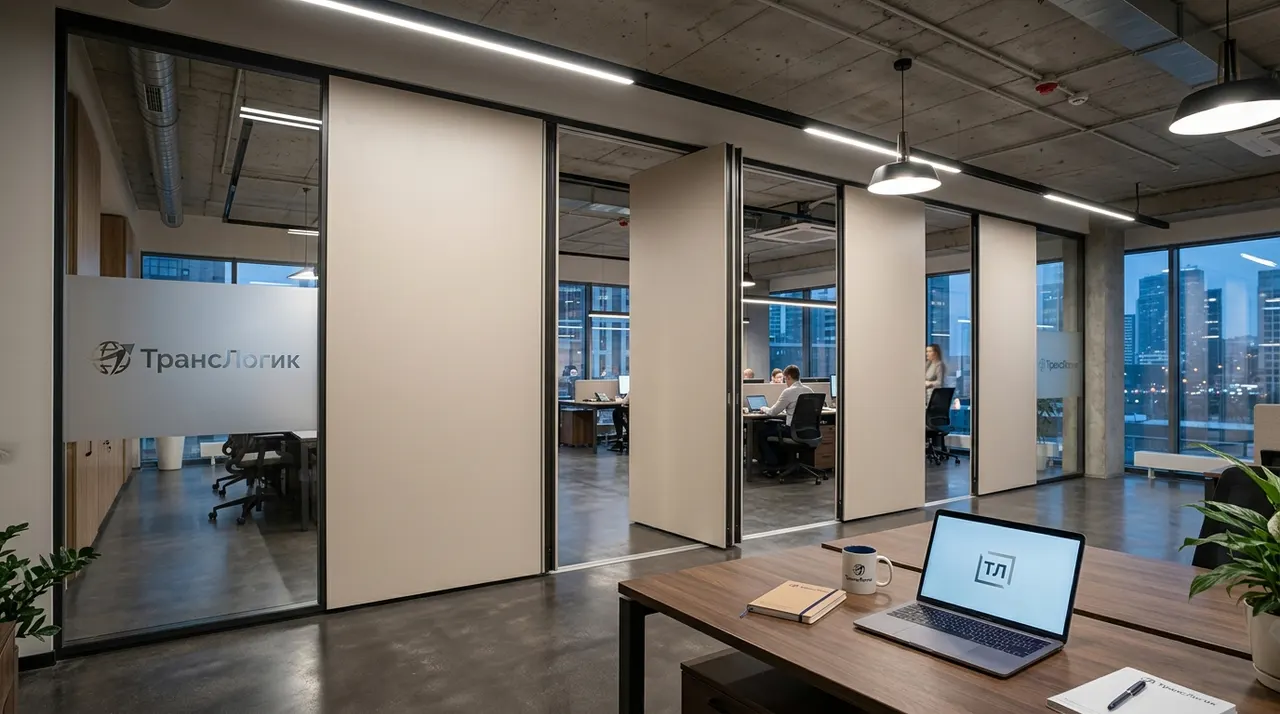

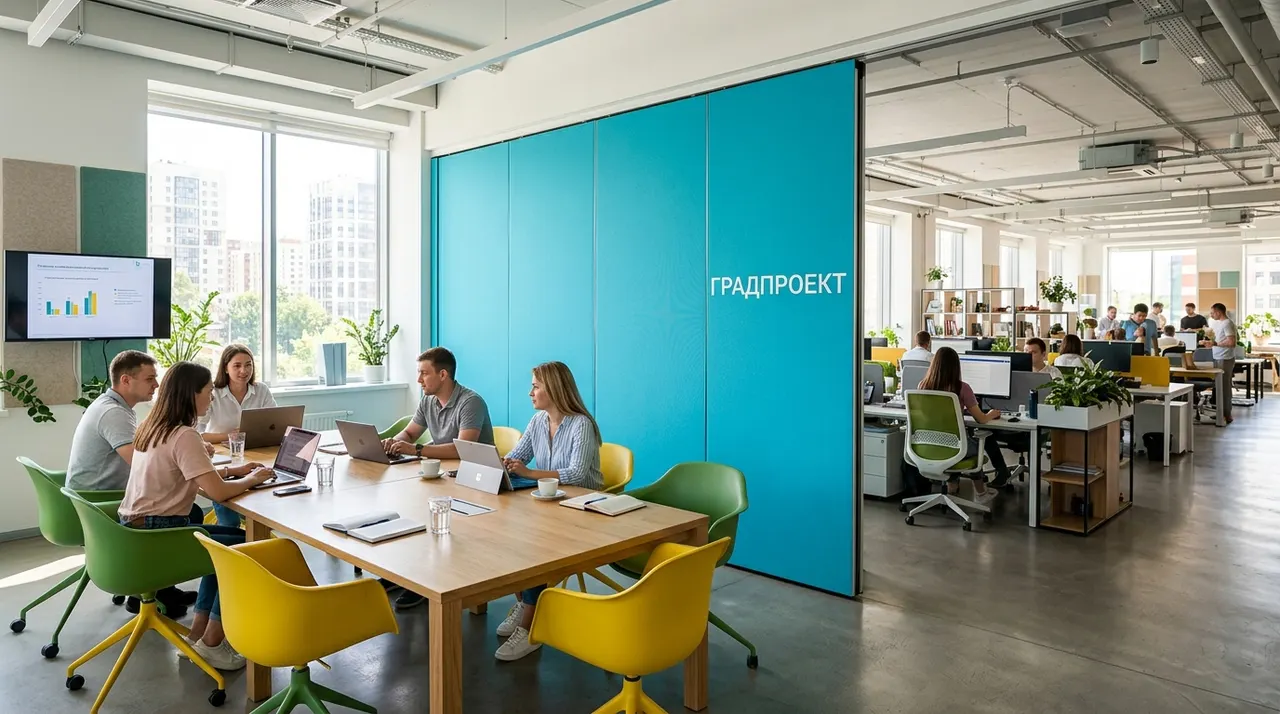

Офис, переговорная и мастерская дома — четвёртый сценарий. Стеклянная гармошка позволяет объединить две переговорные в конференц-зал за минуту и разделить обратно. В квартире тот же приём используют для кабинета: рабочая зона отделяется на время созвонов и раскрывается вечером. Мобильная перегородка подходит арендованному офису и квартире, где сверлить стены нельзя.

Монтаж, уход, ошибки и цена

Замер трансформера сложнее обычного: инженер проверяет не только геометрию проёма, но и зону парковки, глубину пакета, наличие розеток и радиаторов в полосе, где встанут створки. Отдельно оценивают потолок: направляющая гармошки из шести полотен несёт 170–190 кг, и гипсокартон без закладной для этого не годится. Замер бесплатный, заявка — на info@steklofort.ru.

Монтаж занимает 6–10 часов и делится на три этапа. Сначала выставляют и крепят направляющую строго в горизонт с шагом 400–500 мм. Затем навешивают створки, регулируют высоту эксцентриками, добиваясь равных зазоров 3–4 мм между полотнами. Наконец, настраивают петли, парковочные магниты, стопоры и фиксаторы, прогоняя систему 15–20 циклов и устраняя перекосы.

Уход прост, но регулярен. Направляющую пылесосят и протирают раз в год, петли и каретки смазывают силиконовой смазкой, затяжку петельных винтов проверяют раз в полгода. Стекло моют микрофиброй; в местах стыка створок средство не заливают — оно затекает в петли и вымывает смазку. Уплотнительные щётки при износе меняют, это копеечная операция.

Ошибки типичны. Слишком широкие створки в гармошке — они не влезают в допустимый вес ролика. Забытая закладная в потолке. Пакет, складывающийся в проход. Отсутствие фиксации закрытого положения. Стекло 6 мм на створке шириной 900 мм. Цена трансформируемой перегородки в «Стеклофорт» стартует от 3500 ₽ за м²; поворотно-сдвижные системы, радиусные трассы и моллированное стекло считаются индивидуально. Срок — 5–7 рабочих дней, гарантия до 7 лет.
