Вентилируемые офисные перегородки

Зачем офисной перегородке вентиляция

Глухая перегородка от пола до потолка разбивает опен-спейс на изолированные объёмы, и у каждого такого объёма появляется собственный микроклимат. Если приточная вентиляция здания не рассчитана на дробление помещения, воздух в кабинете за перегородкой застаивается за час-полтора: концентрация CO₂ растёт, температура поднимается на 2-4 °C выше, чем в общем зале, а к вечеру сотрудники жалуются на духоту и головную боль. Особенно остро это чувствуется в переговорных на 6-10 человек и в кабинетах без собственного окна.

Вентилируемая перегородка убирает эту проблему конструктивно, а не за счёт дополнительного оборудования. В полотно закладывают технологические зазоры, перфорированные вставки или узкие щелевые решётки, через которые воздух свободно перетекает между смежными зонами, выравнивая температуру и влажность. Решение не требует врезки в вентканалы и не увеличивает нагрузку на систему кондиционирования — воздухообмен идёт горизонтально, между кабинетами, а не через отдельный приточный контур.

В «Стеклофорт» вентилируемые перегородки собирают на собственном производстве в Москве: закладываем зазоры и решётки на этапе проектирования, подбираем их сечение под площадь и назначение кабинета, а не добавляем «дырки» в готовую конструкцию. Это принципиально: расчёт живого сечения вентиляции выполняется заранее, иначе перегородка либо не даёт эффекта, либо теряет в шумоизоляции и внешнем виде.

Конструктивные решения вентиляции в полотне

Самый простой узел — зазор под потолком высотой 100-150 мм между верхним обрезом стеклянного полотна и плитой перекрытия. Он не портит вид конструкции спереди, работает как естественный канал циркуляции тёплого воздуха и легко закрывается декоративной решёткой, если заказчику важна законченность интерьера. Минус в том, что такой зазор пропускает и звук: для переговорных с закрытыми обсуждениями его комбинируют со звукопоглощающей вставкой типа акустического сот-заполнителя.

Второй вариант — перфорированные металлические или МДФ-панели в нижней трети перегородки, обычно на высоте 200-400 мм от пола. Перфорация 20-30% от площади панели даёт заметный воздухообмен, но почти не видна с расстояния метра-двух благодаря мелкому шагу отверстий 3-5 мм. Такое решение чаще применяют там, где нижняя часть перегородки и так глухая — например, в комбинированных конструкциях «сэндвич-панель + стекло».

Третий узел — щелевые алюминиевые решётки шириной 40-80 мм, встроенные в сам профиль на уровне подоконника или в цоколе перегородки. Они дают точный, регулируемый воздухообмен и хорошо сочетаются с системами фальшпола, где воздух дополнительно подаётся снизу. Створки решёток можно закрывать вручную поворотным механизмом — это удобно, если кабинет иногда используют для конфиденциальных переговоров и временно нужна полная герметичность.

• Верхний зазор 100-150 мм — простое решение, минус в звукопроницаемости;
• Перфорированные панели 200-400 мм от пола — воздухообмен без потери приватности;
• Щелевые решётки в профиле — регулируемый воздухообмен, можно закрывать вручную;
• Комбинация зазора с фальшполом — для помещений с принудительной вентиляцией.

Стекло, профиль и материалы конструкции

Основа вентилируемой перегородки — тот же набор материалов, что и у обычной офисной: стальной или алюминиевый профиль сечением 20×40-50×50 мм, окрашенный порошком по RAL, и закалённое стекло толщиной 6-10 мм. Вентиляционные узлы не меняют требований к прочности полотна — стекло всё так же подбирается по высоте: до 2,2 м достаточно 6 мм, для полотен от 2,4 м и там, где перегородка граничит с проходной зоной, берут 8-10 мм.

Отдельное внимание уделяют материалу вентиляционных решёток. Алюминиевые анодированные решётки не корродируют и держат покраску десятилетиями, а по цвету легко подбираются под профиль перегородки — чёрный матовый RAL 9005, серебро, белый. Пластиковые вставки дешевле, но со временем желтеют от УФ-излучения через окна и теряют товарный вид за 4-5 лет, поэтому для офисов их используют редко.

Перфорированные панели чаще делают из окрашенной стали 0,8-1,2 мм или МДФ с ламинацией — второй вариант тише работает на резонанс, но боится влажной уборки с обилием воды. Крепление решёток и вставок продумывают так, чтобы их можно было снять для чистки: пыль в перфорации скапливается быстрее, чем на гладком стекле, и без доступа для уборки эстетика конструкции страдает за первый же год.

Расчёт сечения вентиляции под площадь кабинета

Живое сечение вентиляционных проёмов рассчитывают исходя из объёма кабинета и числа находящихся в нём людей. Для переговорной на 6-8 человек площадью 15-18 м² при высоте потолка 2,7 м достаточно суммарного сечения 0,15-0,25 м² — это либо один верхний зазор на всю ширину перегородки, либо две-три щелевые решётки по 40-60 мм. Для кабинета на одного-двух сотрудников хватает меньшего сечения, но полностью убирать вентиляцию не стоит: даже там воздух должен обновляться.

Ошибка, которая встречается часто, — закладывать вентиляцию только с одной стороны помещения. Если приток и отток идут через одну и ту же перегородку, воздух циркулирует локально и не выходит в общий объём здания, эффект минимален. Правильная схема предполагает противоположные точки: вентиляционный узел в перегородке со стороны опен-спейса и, если возможно, форточку или решётку в наружной стене или дверном полотне с другой стороны кабинета.

При проектировании учитывают и назначение помещения. В переговорных с плотным графиком встреч закладывают увеличенное сечение — 0,3 м² на 15 м², поскольку концентрация CO₂ там растёт особенно быстро при пяти-семи одновременно говорящих людях. В тихих фокус-кабинетах для одного человека можно ограничиться минимальным щелевым зазором и рассчитывать на периодическое проветривание через дверь.

• Переговорная 15-18 м² на 6-8 человек — сечение 0,15-0,25 м²;
• Плотный график встреч — до 0,3 м² на 15 м² площади;
• Индивидуальный кабинет — минимальный щелевой зазор достаточен;
• Вентиляция должна быть на двух противоположных сторонах помещения.

Звукоизоляция при наличии вентиляционных проёмов

Любой открытый вентиляционный канал в перегородке — это одновременно и канал для звука, и с этим приходится мириться или искать компромисс. Глухая стеклянная перегородка 8 мм даёт индекс звукоизоляции Rw около 29-31 дБ, тогда как та же конструкция с верхним зазором 120 мм теряет 6-10 дБ в зависимости от площади зазора. Для рядового кабинета это не критично, но для переговорной с обсуждением коммерческой тайны разница ощутима.

Компенсируют потерю несколькими приёмами. В зазор устанавливают акустический глушитель — короб с перфорированными стенками и минераловатным заполнением, который гасит звук, но пропускает воздух почти без сопротивления; такой узел возвращает 4-6 дБ при небольшой потере по вентиляции. Щелевые решётки делают с внутренними ламелями под углом — звук отражается многократно и теряет энергию, а воздух проходит зигзагом почти без потерь.

Есть и организационное решение: закладывать в проект два режима. Для повседневной работы вентиляционные створки открыты, а перед конфиденциальным совещанием их можно прикрыть поворотным механизмом или шторкой. Это не даёт герметичность капитальной стены, но заметно снижает утечку звука на время важного разговора, оставляя воздухообмен доступным в остальное время.

Где применяют вентилируемые перегородки в офисе

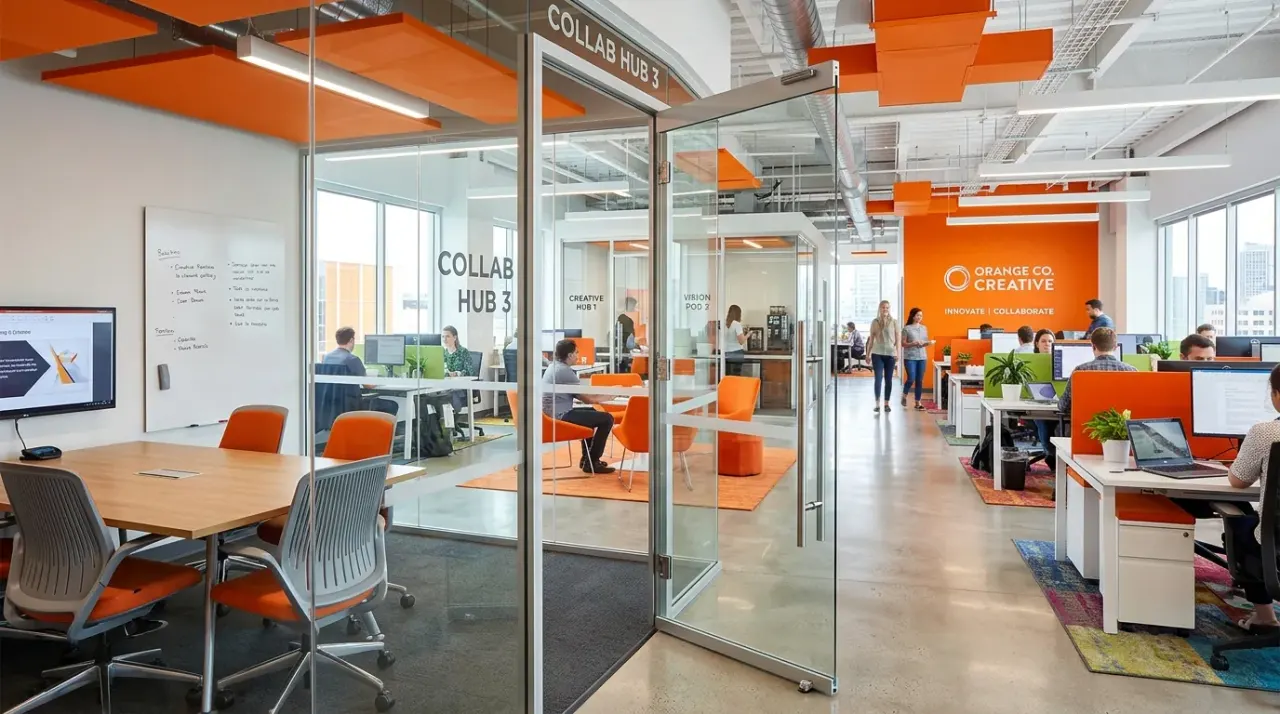

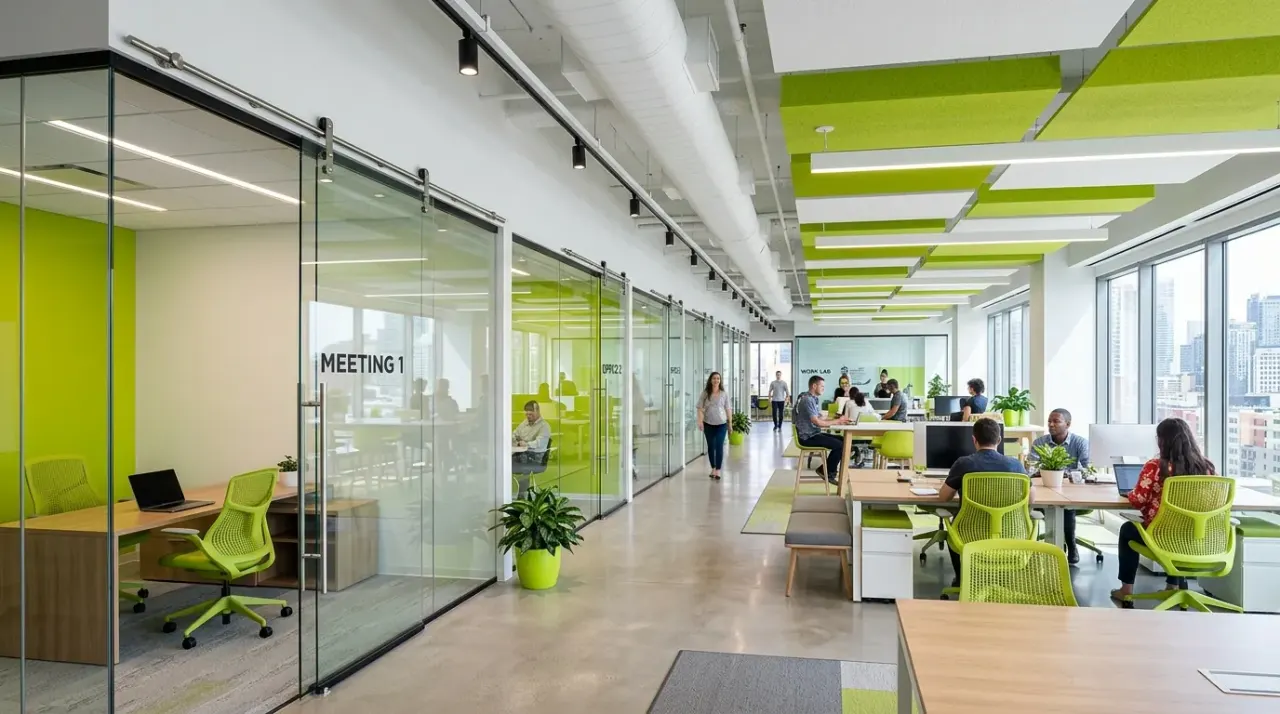

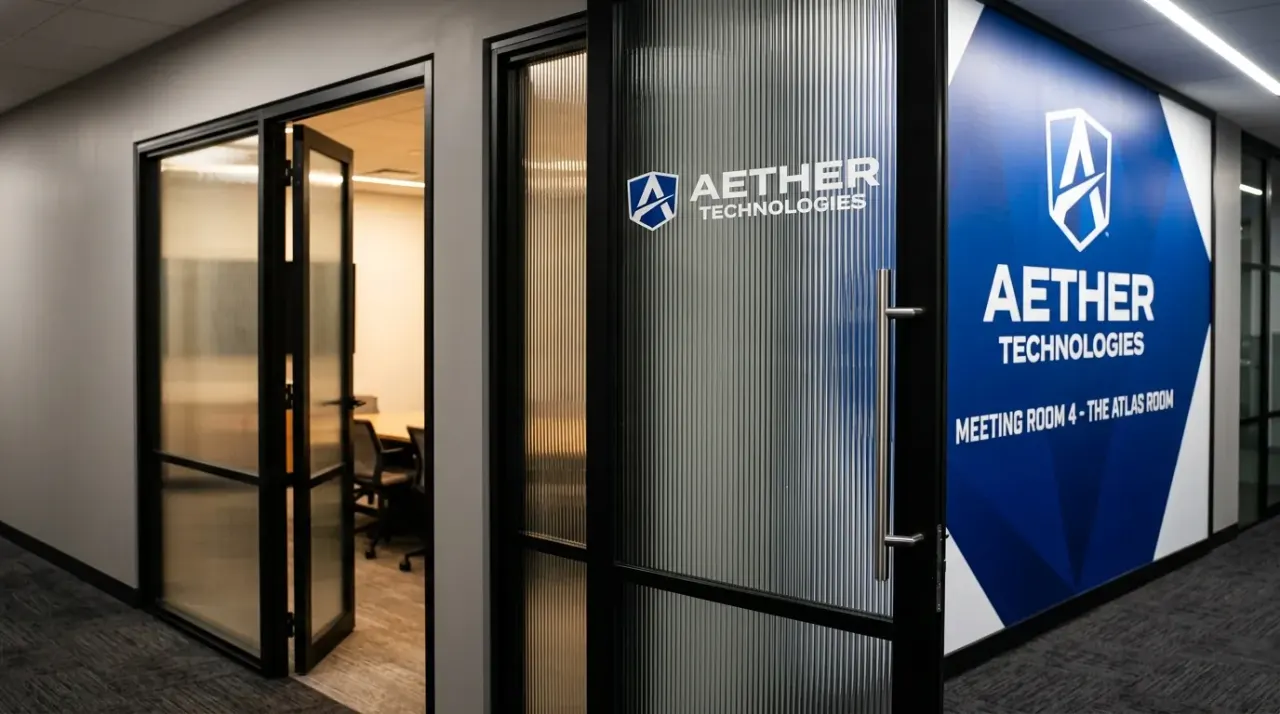

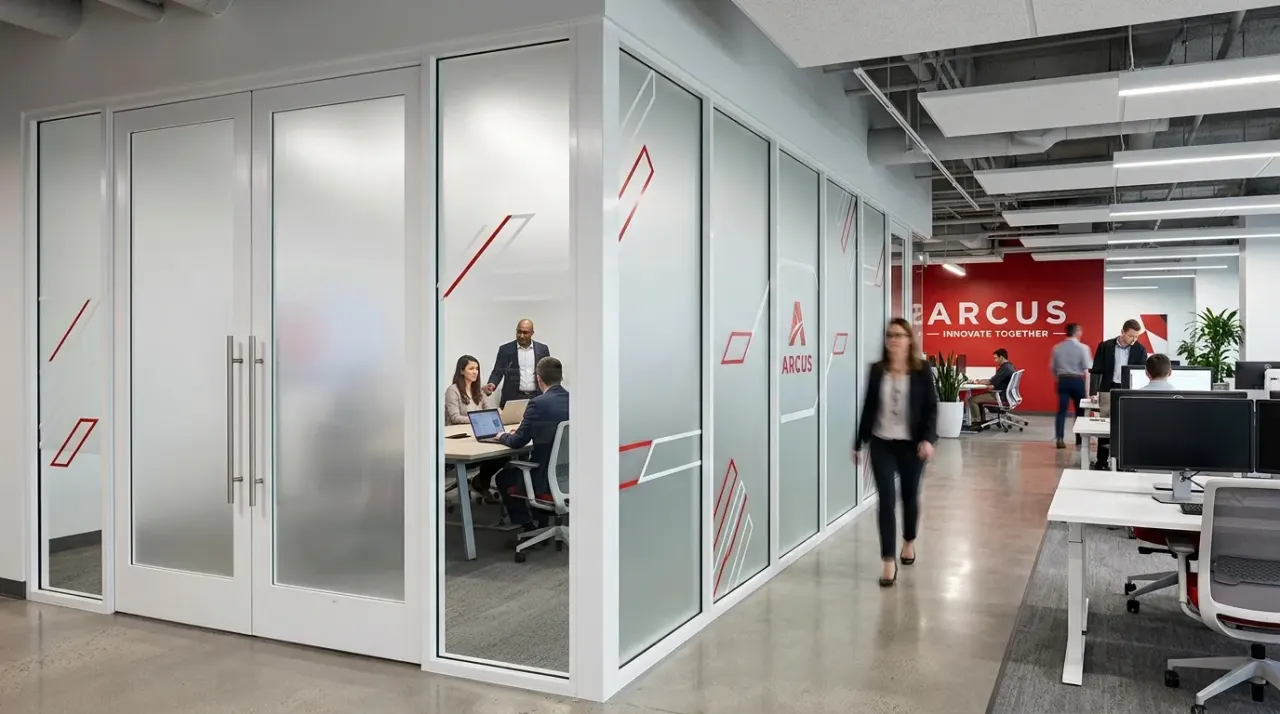

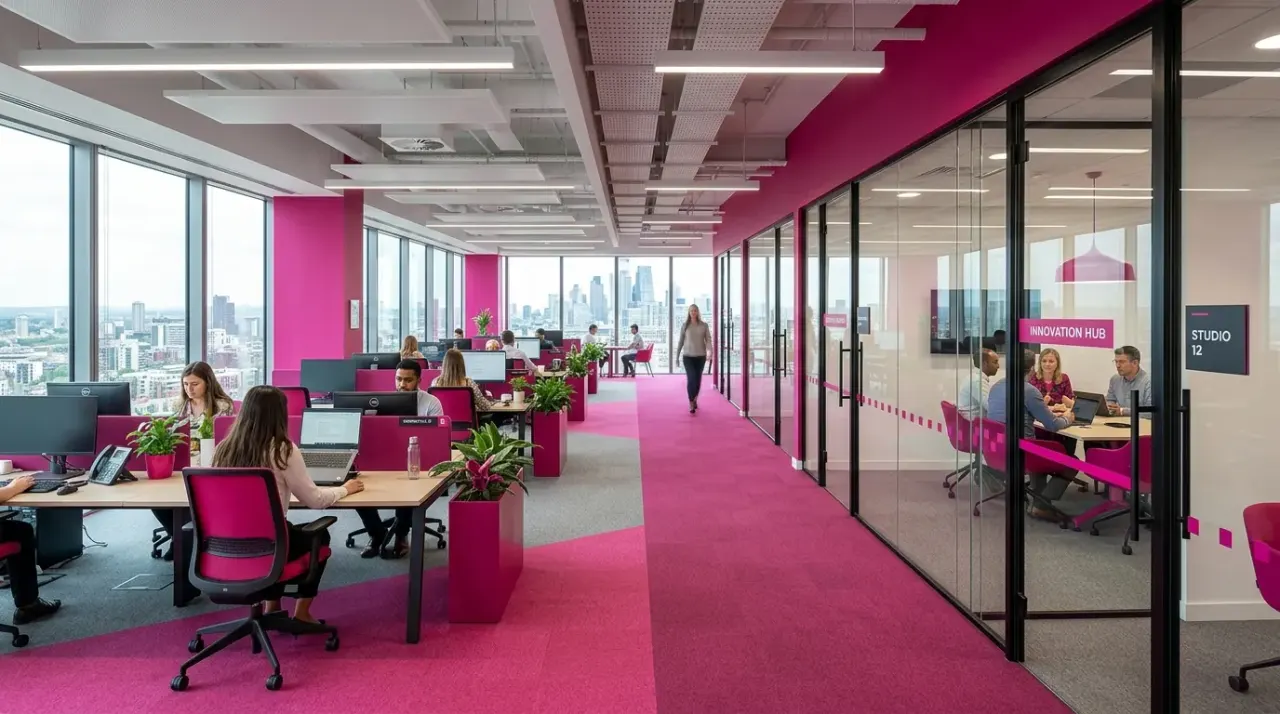

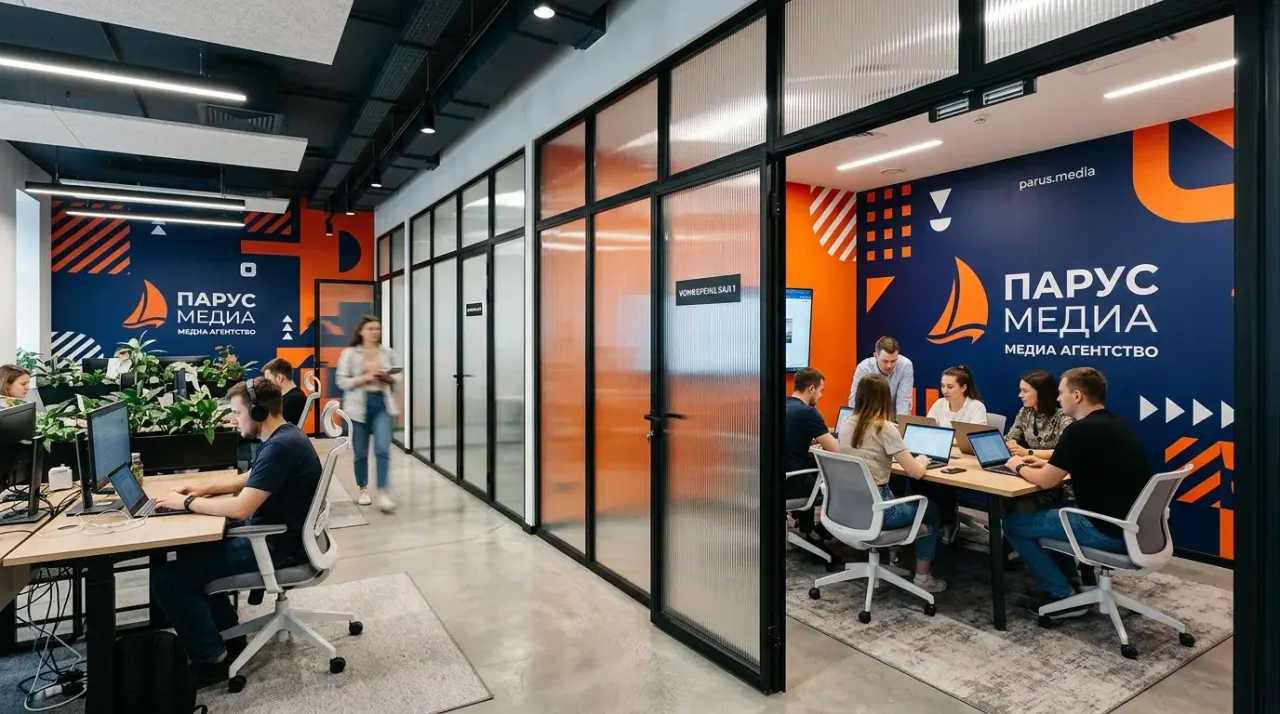

Переговорные — основной сценарий. Помещение используется интенсивно, часто без перерыва между встречами, и без вентиляции духота ощущается уже через 20-30 минут при полной загрузке. Перегородка с верхним зазором и щелевой решёткой в цоколе поддерживает комфортную температуру без постоянно работающего кондиционера, что особенно ценят компании, где переговорные заняты по восемь часов подряд.

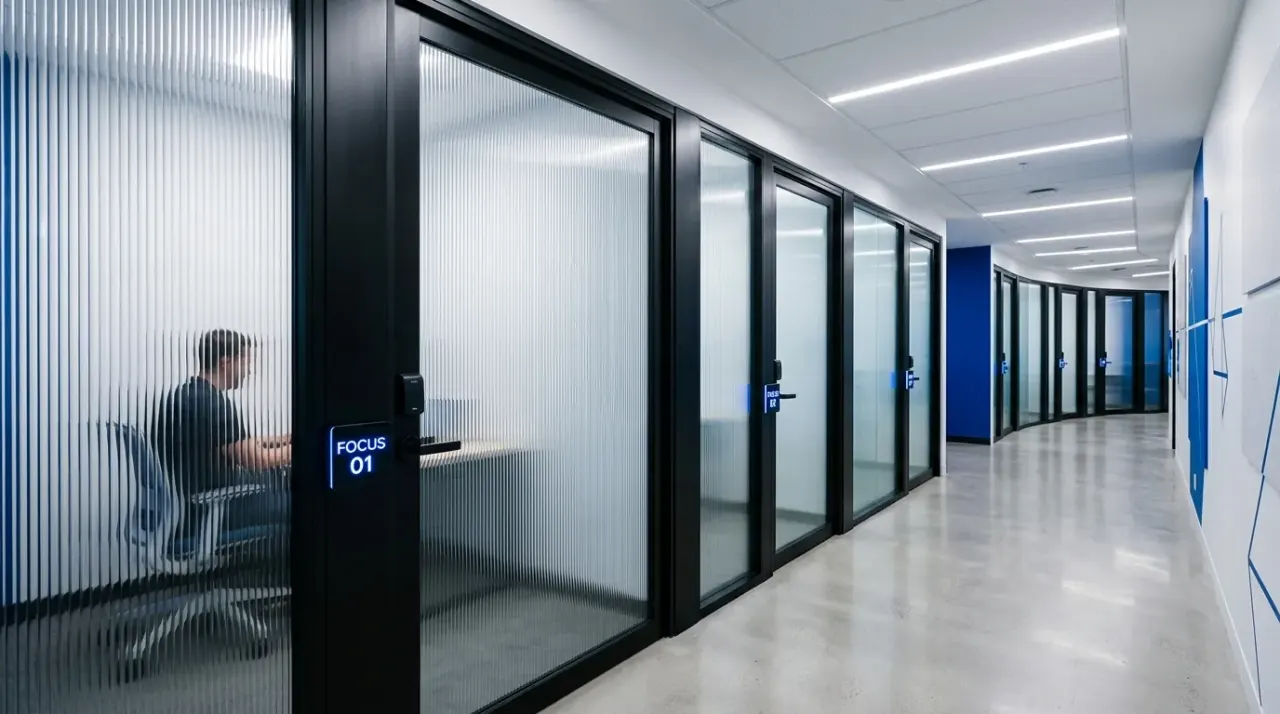

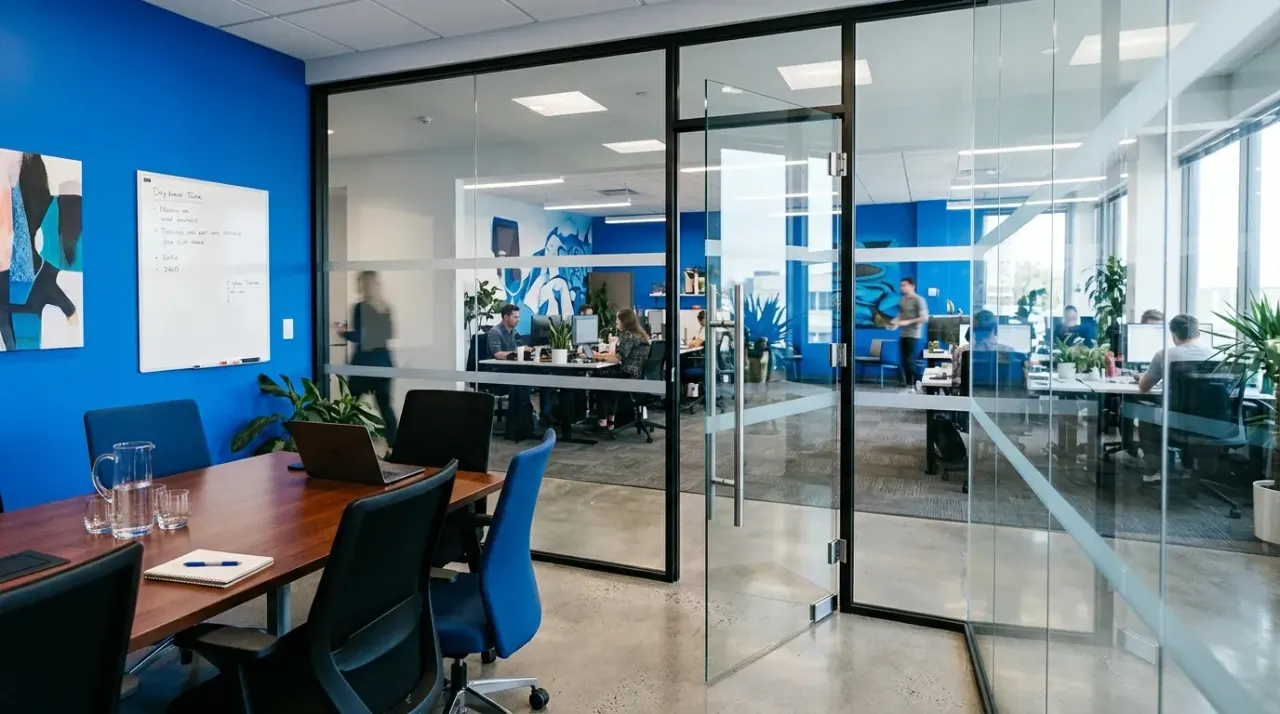

Кабинеты руководителей и стеклянные боксы open-space — второй по частоте запрос. Здесь вентиляцию обычно делают менее заметной: щелевые решётки прячут в цоколь или под подоконный профиль, чтобы не портить строгий вид конструкции. Третий сценарий — колл-центры и операторские залы, где перегородки нарезают пространство на множество небольших рабочих зон: там суммарная вентиляция особенно важна, потому что людей на квадратный метр приходится больше, чем в обычном офисе.

Отдельный случай — серверные и технические помещения за стеклом. Там перегородка выполняет двойную функцию: визуально отделяет оборудование и одновременно позволяет теплу от техники частично рассеиваться в общий объём, снижая нагрузку на прецизионный кондиционер. В таких проектах сечение вентиляции считают уже не по людям, а по тепловыделению оборудования — это отдельный расчёт, который мы выполняем совместно с инженером заказчика.

Замер, изготовление и монтаж: этапы работ

Работа начинается с бесплатного замера. Инженер «Стеклофорт» выезжает на объект, снимает геометрию проёма, уточняет расположение вентиляционных решёток здания, розеток и кабель-каналов в полу — это важно, если планируется цокольная вентиляционная решётка. Заодно оценивает загруженность помещения: количество людей, режим использования переговорной, требования к конфиденциальности — от этого зависит выбор типа вентиляции.

Дальше готовим чертёж с указанием точного сечения вентиляционных узлов, согласовываем цвет профиля и решёток, фиксируем цену в договоре. Производство занимает 5-7 рабочих дней: раскрой и закалка стекла, сварка или сборка профиля, изготовление или заказ решёток нужного размера, порошковая окраска, контрольная сборка конструкции в цехе перед отгрузкой на объект.

Монтаж типовой перегородки с одним-двумя вентиляционными узлами занимает от 3 часов до одного рабочего дня в зависимости от площади. Бригада устанавливает раму, стекло, крепит решётки, проверяет свободный ход поворотных створок, если они предусмотрены, и герметизирует все стыки, кроме самих вентиляционных проёмов. Объект сдаём по акту, гарантия — до 7 лет на конструкцию и фурнитуру.

• 1. Бесплатный замер и консультация по типу вентиляции;
• 2. Проект с расчётом сечения под площадь и назначение кабинета;
• 3. Производство 5-7 рабочих дней в собственном цехе;
• 4. Монтаж 3 часа — 1 рабочий день, сдача по акту;
• 5. Гарантия до 7 лет на конструкцию и фурнитуру.

Уход и эксплуатация

Вентилируемая перегородка требует немного больше внимания, чем глухая, из-за скопления пыли в вентиляционных узлах. Стекло моют обычным способом — средством для стёкол и микрофиброй, без абразивов. Перфорированные панели и решётки чистят пылесосом с мягкой насадкой раз в 1-2 месяца, а при возможности снимают для более тщательной мойки: большинство решёток в наших конструкциях крепятся на защёлках именно для этого.

Поворотные механизмы вентиляционных створок, если они есть, раз в полгода смазывают силиконовой смазкой в узле вращения — это предотвращает заедание и скрип. Металлические решётки с порошковым покрытием протирают влажной тканью без растворителей: агрессивная химия снимает краску быстрее, чем на гладких поверхностях профиля, из-за большей площади контакта в перфорации.

Раз в год стоит проверять фактический воздухообмен — простейший способ - поднести к решётке зажжённую спичку или полоску бумаги и оценить движение воздуха. Если циркуляция ослабла, причина обычно в засоре перфорации пылью или в закрытой соседней двери, которая должна была оставаться приоткрытой для оттока воздуха. По вопросам сервисного обслуживания пишите на info@steklofort.ru.

Типичные ошибки при заказе

Первая ошибка — заказывать вентиляцию «на глаз», без расчёта сечения под площадь и назначение кабинета. Маленькая декоративная решётка в переговорной на 10 человек не даёт заметного эффекта, а заказчик потом считает, что вентилируемая перегородка не работает в принципе. Вторая — забывать про вторую точку воздухообмена: если приток есть только с одной стороны, воздух не движется сквозь помещение, а застаивается локально у самого зазора.

Третья ошибка — игнорировать акустику. Открытый вентиляционный зазор в переговорной для конфиденциальных встреч превращает разговор в общедоступный — соседи по опен-спейсу слышат через щель почти всё. Для таких помещений нужен либо акустический глушитель в канале, либо запирающиеся вентиляционные створки, о которых нужно договориться на этапе проекта, а не после установки.

Четвёртая — выбор дешёвых пластиковых решёток вместо алюминиевых там, где перегородка стоит у окна и попадает под прямые солнечные лучи: пластик желтеет и коробится за несколько лет, а переделка обходится дороже, чем изначальная разница в цене материалов. Пятая ошибка — отсутствие доступа для чистки перфорации: если решётка глухо вклеена в профиль, снять и промыть её уже не получится.

• Не экономьте на расчёте сечения — маленькая решётка не даст эффекта;
• Обеспечьте вентиляцию с двух противоположных сторон помещения;
• Для конфиденциальных переговорных нужен акустический глушитель или запирающиеся створки;
• Выбирайте алюминиевые решётки у окон вместо пластиковых;
• Крепите решётки на защёлках, а не наглухо — для последующей чистки.

Из чего складывается цена

Базовая цена вентилируемой офисной перегородки в «Стеклофорт» — от 4000 ₽ за м² под ключ. В неё входит закалённое стекло 6-8 мм, стальной или алюминиевый профиль, один простой вентиляционный узел (верхний зазор или щелевая решётка), крепёж и монтаж. Полностью укомплектованная перегородка со щелевыми решётками с обеих сторон, акустическим глушителем и порошковой окраской в нестандартный цвет обходится в 5500-7500 ₽/м².

На стоимость влияют тип и количество вентиляционных узлов: перфорированная панель дешевле щелевой решётки с поворотным механизмом, а акустический глушитель добавляет 15-25% к цене узла. Материал профиля — алюминий на 15-20% дороже стали, но легче и практичнее для больших переговорных. Площадь конструкции снижает цену за метр при заказе от 15-20 м². Дополнительно на смету влияют дверь в перегородке, скрытые петли и электромеханический замок, если помещение требует контроля доступа.

Мы фиксируем цену в договоре после бесплатного замера и не пересматриваем её по факту работ. Расчёт вентиляционных узлов делаем совместно с инженером — присылайте план помещения и ожидаемую загруженность на info@steklofort.ru, и мы вернёмся с конкретным решением и стоимостью.
