Большие стеклянные двери

Какую дверь считать большой

Границу проводят не по красоте, а по механике. Стандартная межкомнатная створка — 800 × 2000 мм, около 32 кг из стекла 10 мм. Всё, что выше 2200 мм или шире 1000 мм, выходит за пределы серийной фурнитуры и требует индивидуального расчёта. Полотно 1200 × 2800 мм из «двенадцатки» весит уже около 100 кг: две обычные петли его не удержат, а рядовой раздвижной механизм на 80 кг сломается за месяц.

Растёт не только масса, но и гибкость. Прогиб стеклянного листа под собственным весом пропорционален четвёртой степени длинной стороны и обратно пропорционален кубу толщины. Проще говоря, увеличив высоту в полтора раза, вы увеличиваете прогиб примерно в пять раз, и компенсировать это приходится толщиной. Поэтому «десятка», нормальная для 2100 мм, для 2800 мм уже недостаточна.

Меняется и логистика. Лист 1200 × 2800 мм не входит в грузовой лифт, не поворачивается на лестничной площадке типовой серии и не переносится вдвоём. Появляются пирамида, присоски на 120 кг, иногда подъём через оконный проём краном-манипулятором. Всё это закладывают в проект и смету заранее, а не выясняют в день монтажа. Именно поэтому большие двери — отдельная категория, а не «то же самое, только шире».

• До 1000 × 2200 мм — серийная фурнитура, стекло 8–10 мм;
• 1000–1300 мм по ширине или 2200–2800 мм по высоте — стекло 12 мм, три петли, индивидуальный расчёт;
• Свыше 1300 × 2800 мм — триплекс, специальные фитинги, такелаж и подъёмное оборудование;
• Масса свыше 100 кг — обязательна проверка закладных и несущей способности проёма.

Масса, прогиб и толщина стекла

Считать начинают с массы. Квадратный метр стекла толщиной 8 мм весит 20 кг, 10 мм — 25 кг, 12 мм — 30 кг, 15 мм — 37,5 кг. Триплекс 8+8 с плёнкой PVB — около 41 кг/м². Полотно 1100 × 2600 мм из «двенадцатки» имеет площадь 2,86 м², то есть весит 86 кг без учёта обвязки и фурнитуры; со стальной рамкой 20 × 40 мм добавьте ещё 15–18 кг.

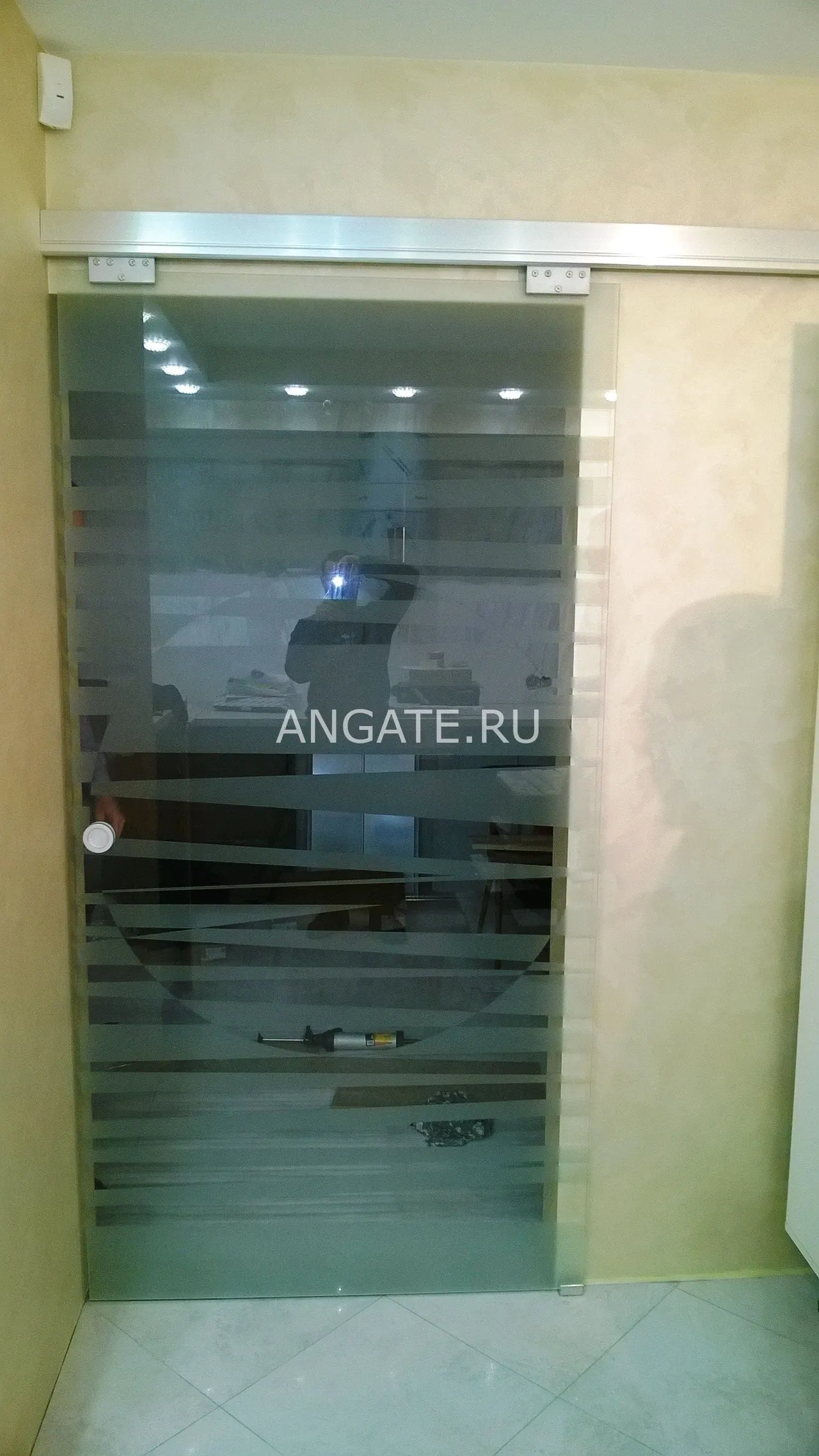

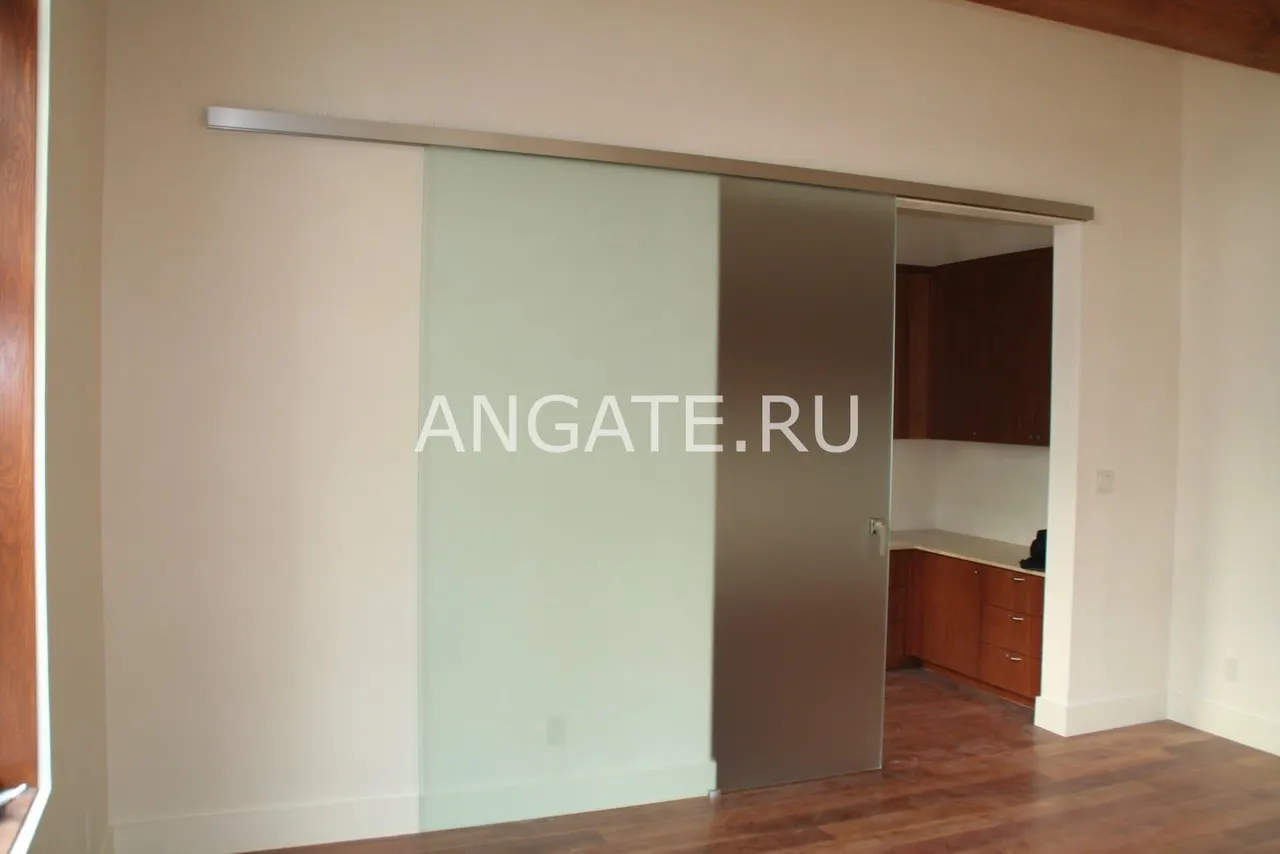

Толщину подбирают по соотношению сторон и способу опирания. Для распашного полотна на точечных фитингах при высоте до 2200 мм достаточно 10 мм, до 2600 мм — 12 мм, свыше 2600 мм — 12 мм с обвязкой или триплекс 8+8. В раздвижных системах подвес идёт по верхней кромке, и полотно работает на растяжение — там критична не только толщина, но и качество кромки: любая раковина или скол становится концентратором напряжений.

Отдельно проверяют ветровую нагрузку, если дверь наружная. Для панорамной створки 1,5 × 2,8 м при порыве 20 м/с давление на плоскость достигает 100 кг. Допустимый прогиб — 1/200 пролёта, но не более 15 мм. Превышение означает, что стеклопакет начнёт «дышать», а его герметик потеряет ресурс за пару сезонов. Именно расчёт прогиба, а не эстетика, обычно и заставляет перейти с 10 мм на 12 мм или на триплекс.

Конструкции для широких и высоких проёмов

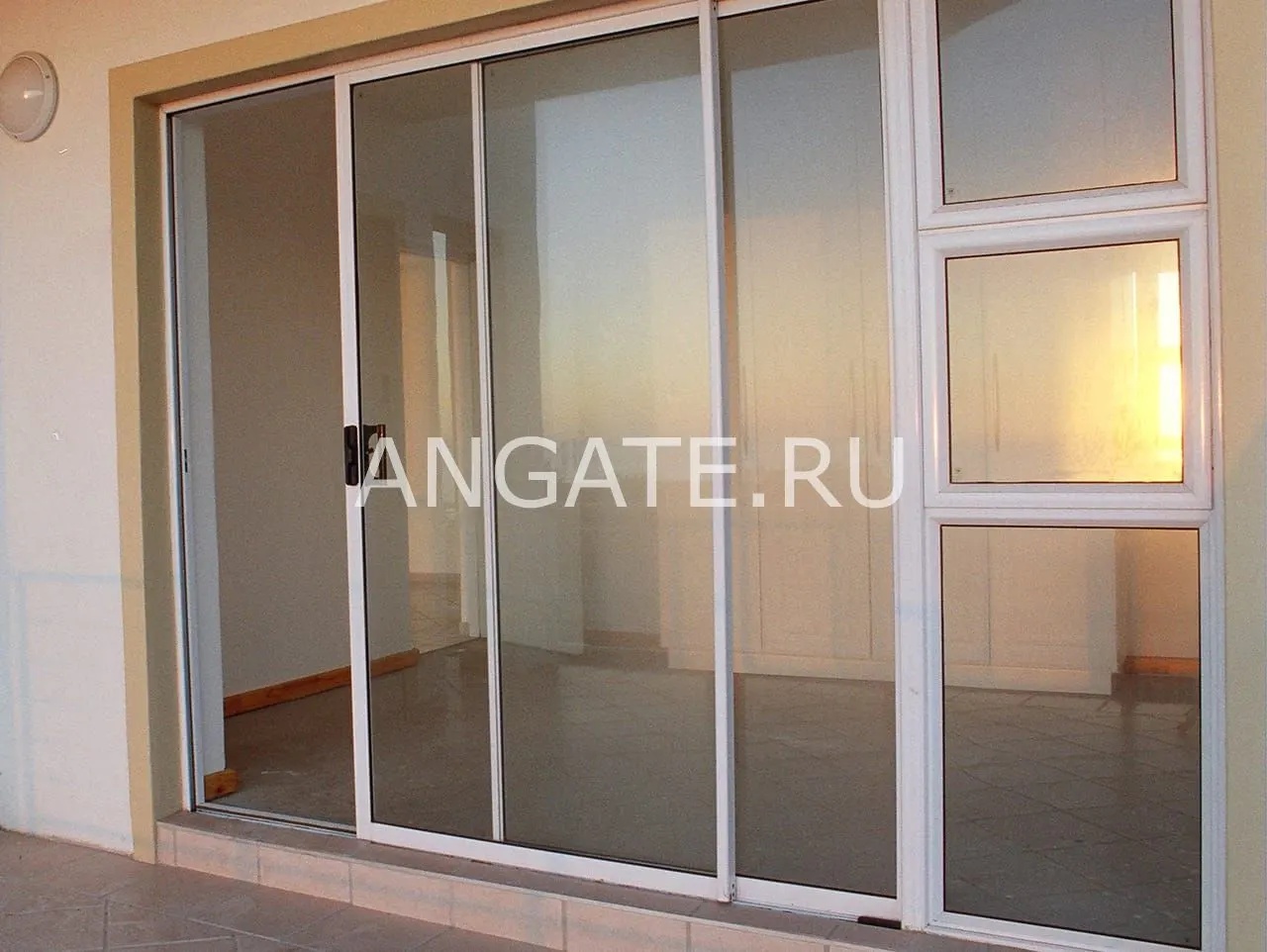

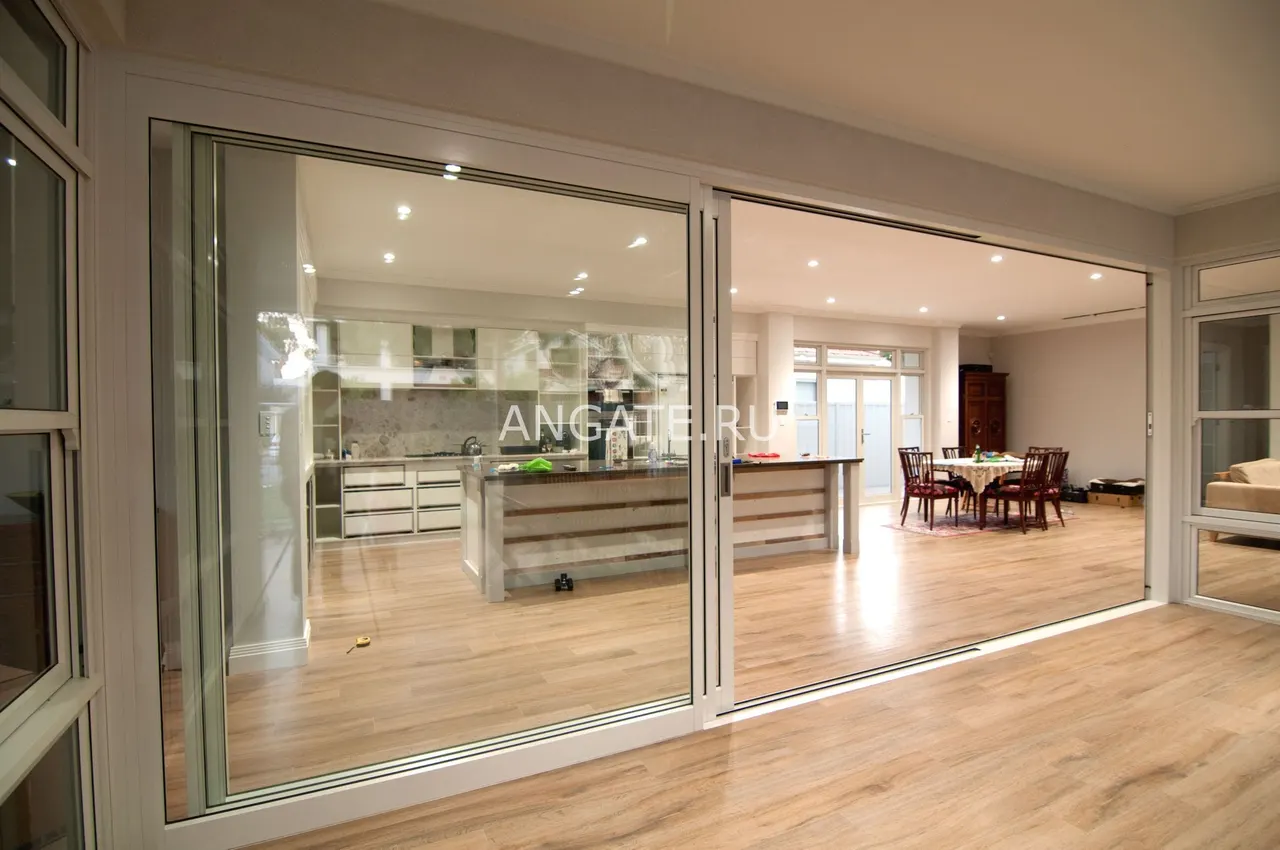

Подъёмно-сдвижной HS-портал — эталон для проёма 3–6 м. Створка массой до 300–400 кг при повороте ручки поднимается на 3–5 мм, отъезжает вбок и опускается, прижимаясь уплотнителями по всему периметру. В отличие от обычного «купе», портал герметичен и тёпел, а нижний рельс из нержавейки утапливается в стяжку заподлицо. Ход остаётся лёгким даже при большой массе за счёт роликовых кареток.

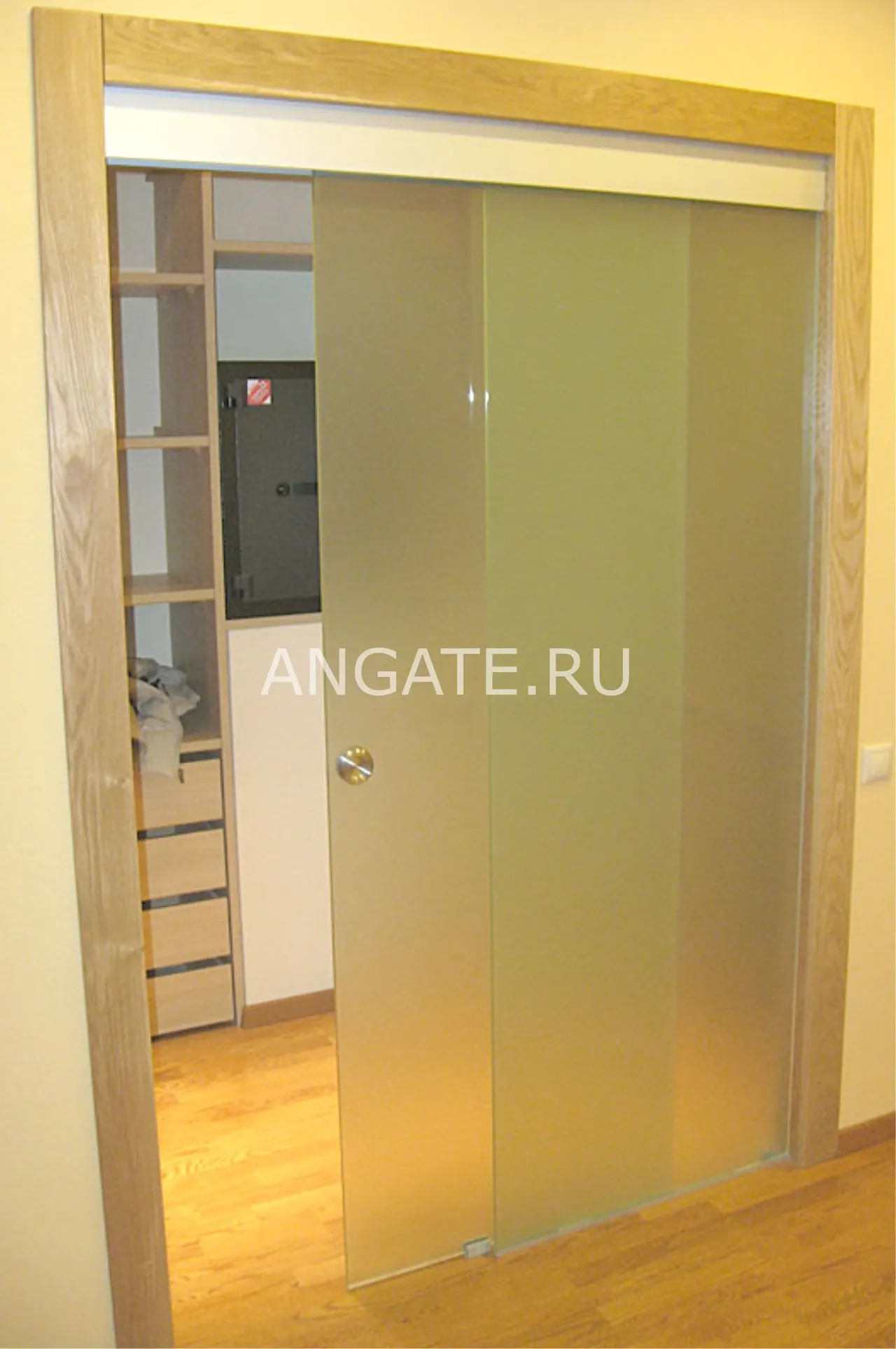

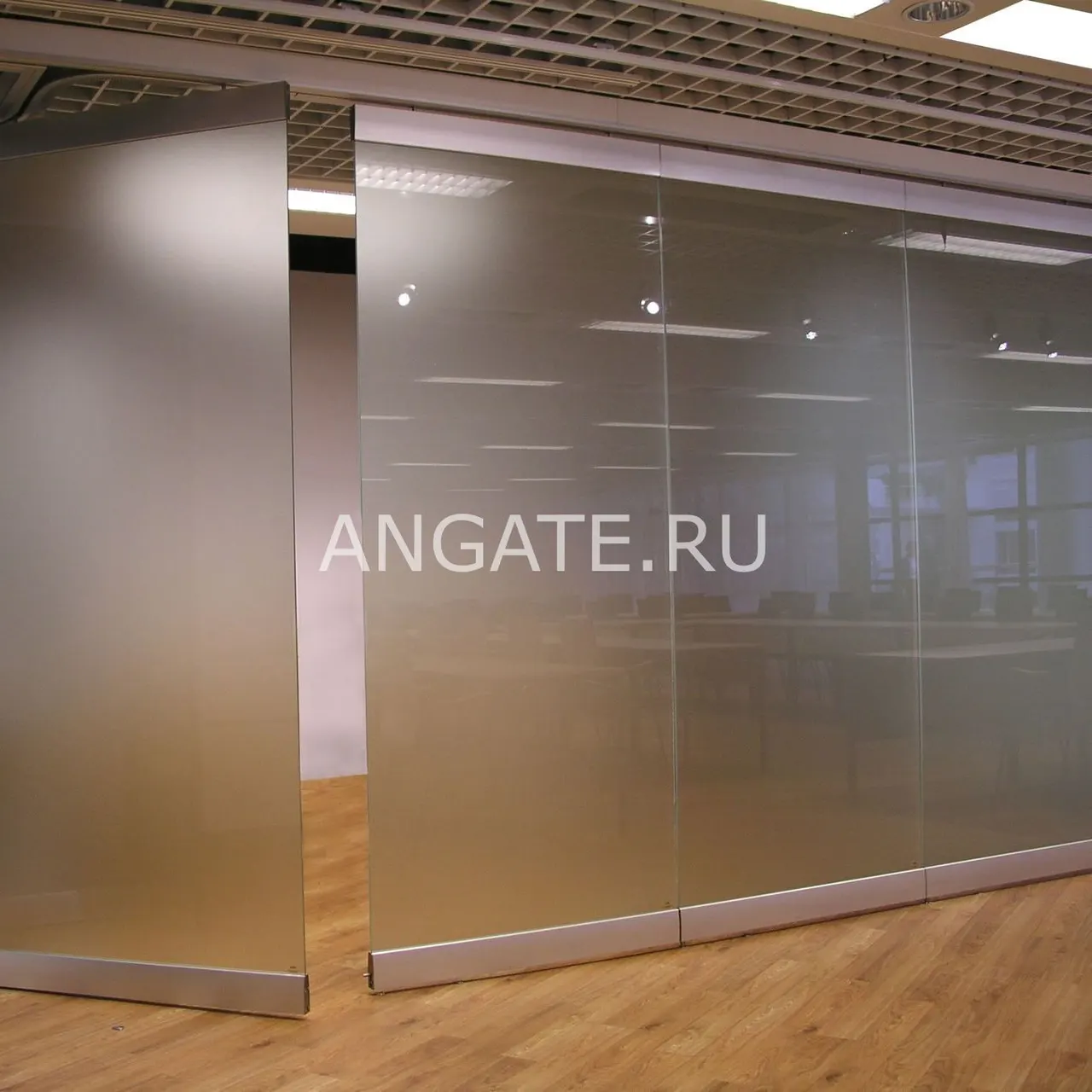

Складная система bi-fold собирает 4–7 узких створок в пакет у откоса и раскрывает проём почти целиком. Она дешевле портала при той же ширине, но занимает место сложенным пакетом и имеет больше подвижных узлов. Синхронная двухстворчатая раздвижка расходится от центра — красивый жест для проёма 2000–2600 мм. Пенальные системы прячут крупное полотно в стену, но кассету закладывают на черновом этапе.

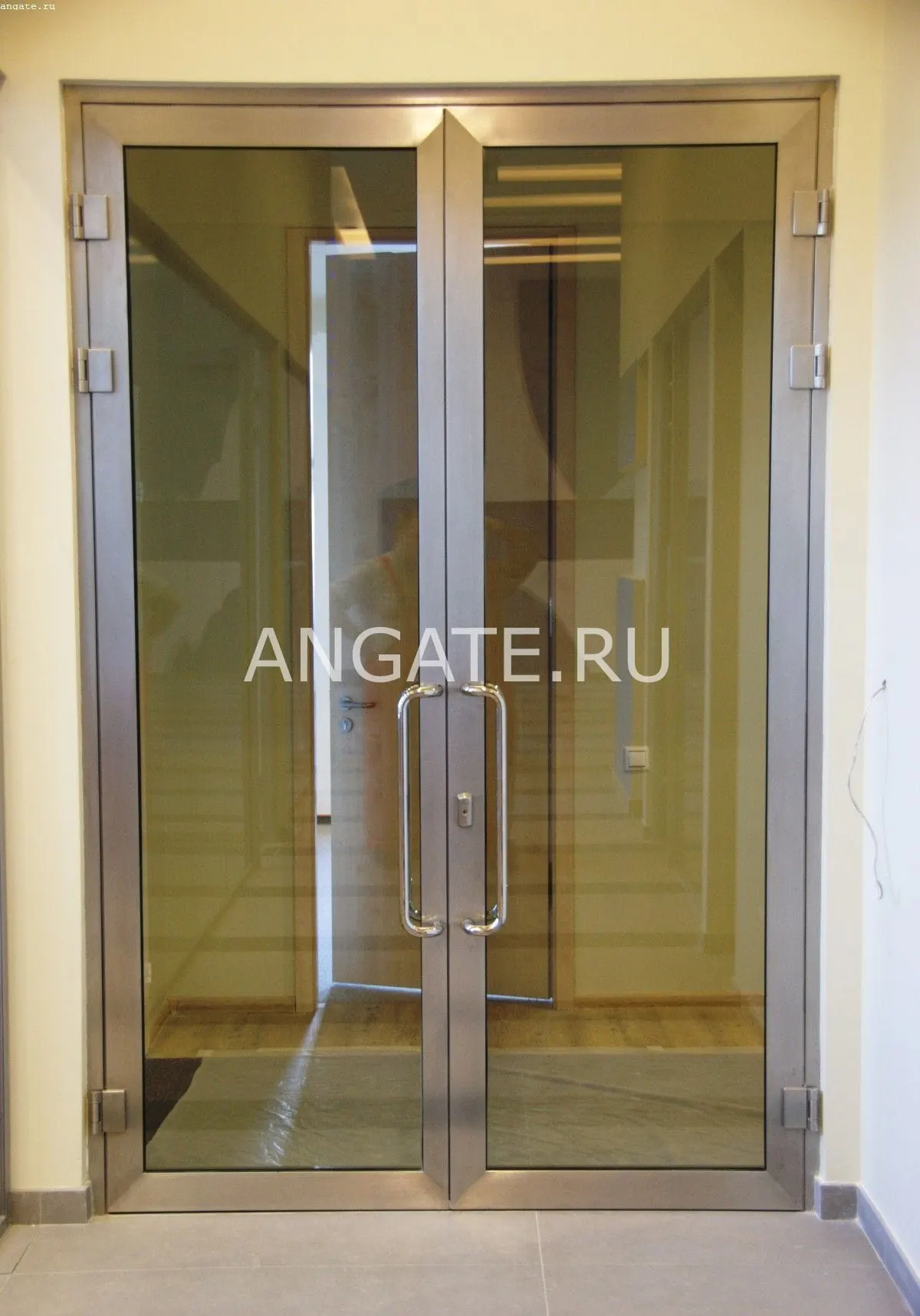

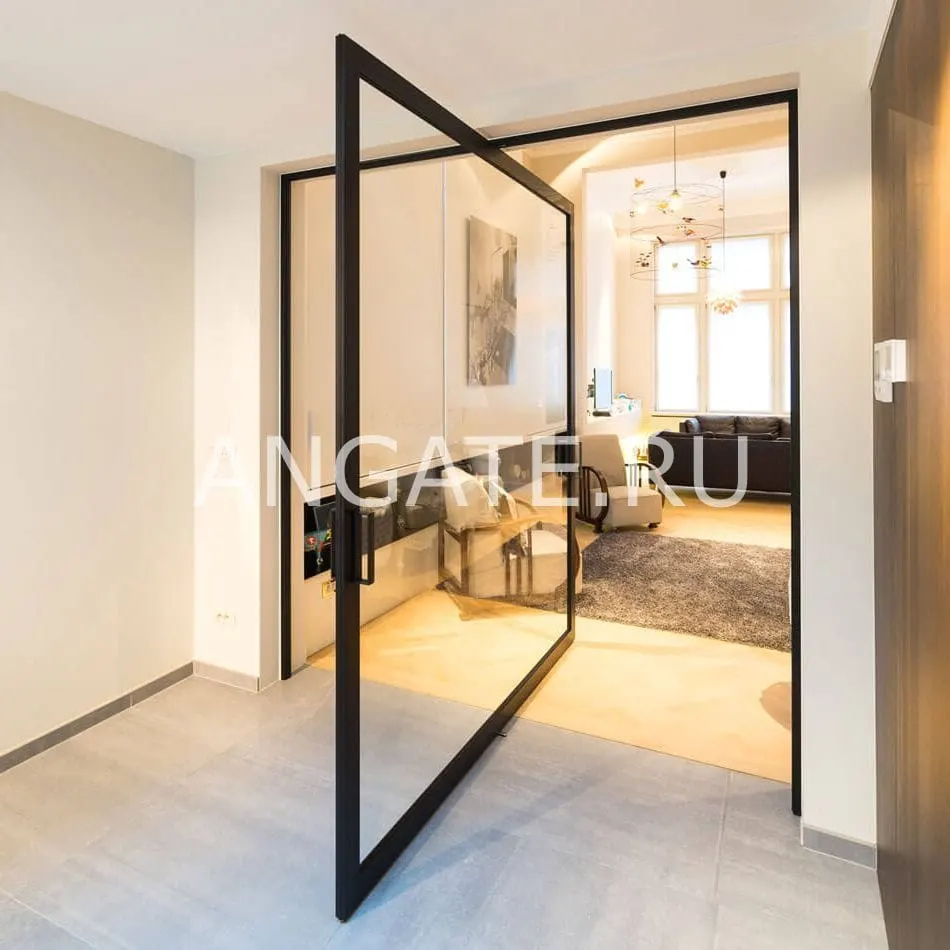

Распашные двери в крупном формате тоже существуют. Одностворчатая створка шириной до 1300 мм и высотой до 3000 мм ставится на три усиленные петли либо на верхнюю ось и напольный доводчик. Двустворчатая штульповая пара в проёме 2,4–2,6 м даёт чистый световой проём без импоста. Французские распашные двери в пол с узкой рамкой 60–70 мм — типовое решение для выхода на террасу частного дома.

Стекло: 10, 12 мм и триплекс

Закалка обязательна независимо от толщины. Стекло нагревают до 620–650 °C и резко обдувают, создавая напряжение сжатия в поверхностных слоях: прочность на изгиб растёт в 4–5 раз, термостойкость доходит до перепада 150 °C, а при разрушении полотно рассыпается на тупые гранулы по ГОСТ 33086-2014. Все отверстия и вырезы под фитинги делают до печи — сверлить закалённое стекло невозможно.

У крупноформатных полотен появляется дополнительный риск — самопроизвольное разрушение из-за включений сульфида никеля. Микроскопическая частица в толще стекла со временем меняет объём и разрывает напряжённый лист. Вероятность мала, но на площади 3 м² она уже заметна. Защита — процедура heat soak test: закалённое стекло выдерживают при 290 °C несколько часов, провоцируя дефектные листы разрушиться в печи, а не в проёме.

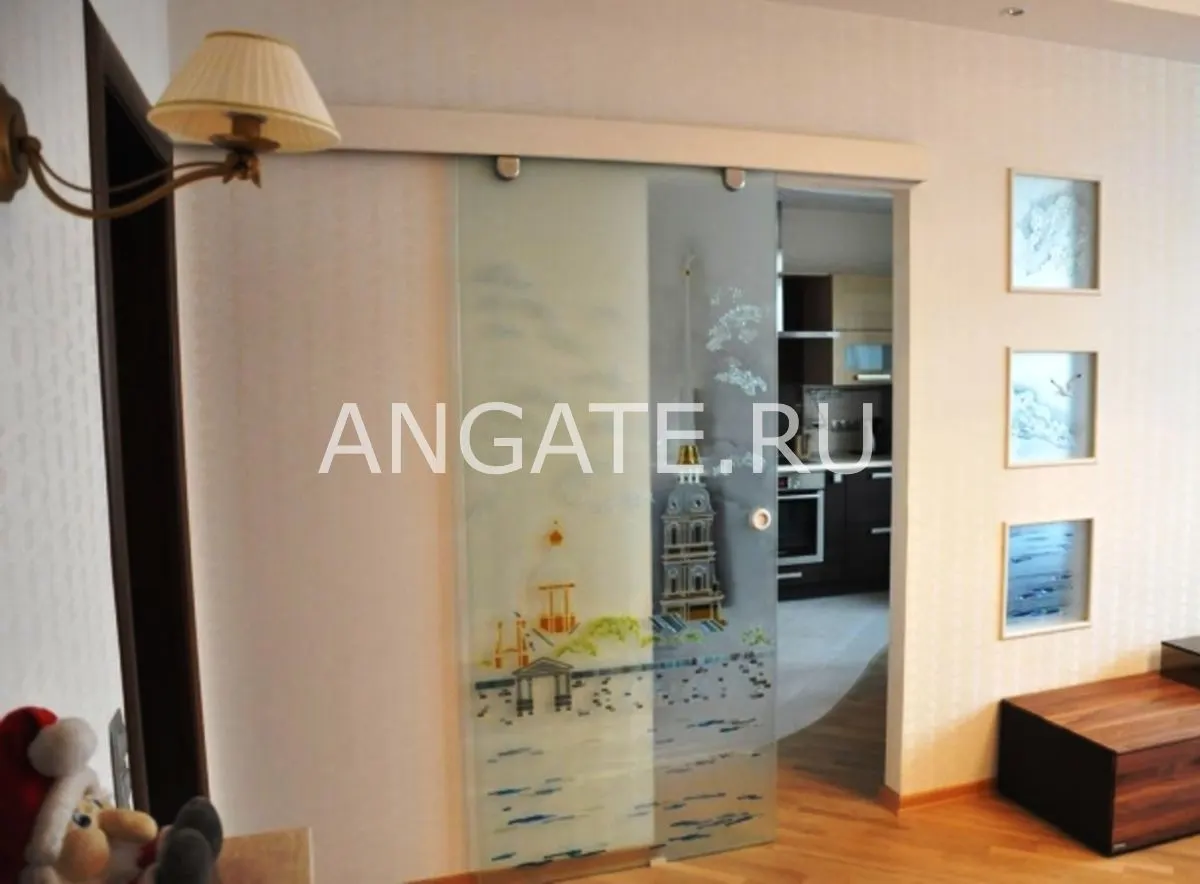

Триплекс решает вопрос радикально. Два стекла 8+8 мм с плёнкой PVB 1,52 мм при разрушении остаются в раме: полотно трескается, но не осыпается и продолжает держать плоскость. Для больших дверей в зонах с детьми и в общественных пространствах это фактический стандарт. Расплата — масса 41 кг/м² и требование к фурнитуре. Декор наносят на внутренний слой триплекса, где его невозможно поцарапать.

• 10 мм — высота до 2200 мм, распашные и лёгкие раздвижные полотна;
• 12 мм — высота 2200–2800 мм, ширина до 1300 мм;
• Триплекс 8+8 PVB — свыше 2800 мм, наружные конструкции, зоны с детьми;
• Heat soak test — обязателен для крупноформатной закалки в общественных зданиях.

Профиль, обвязка и несущая способность

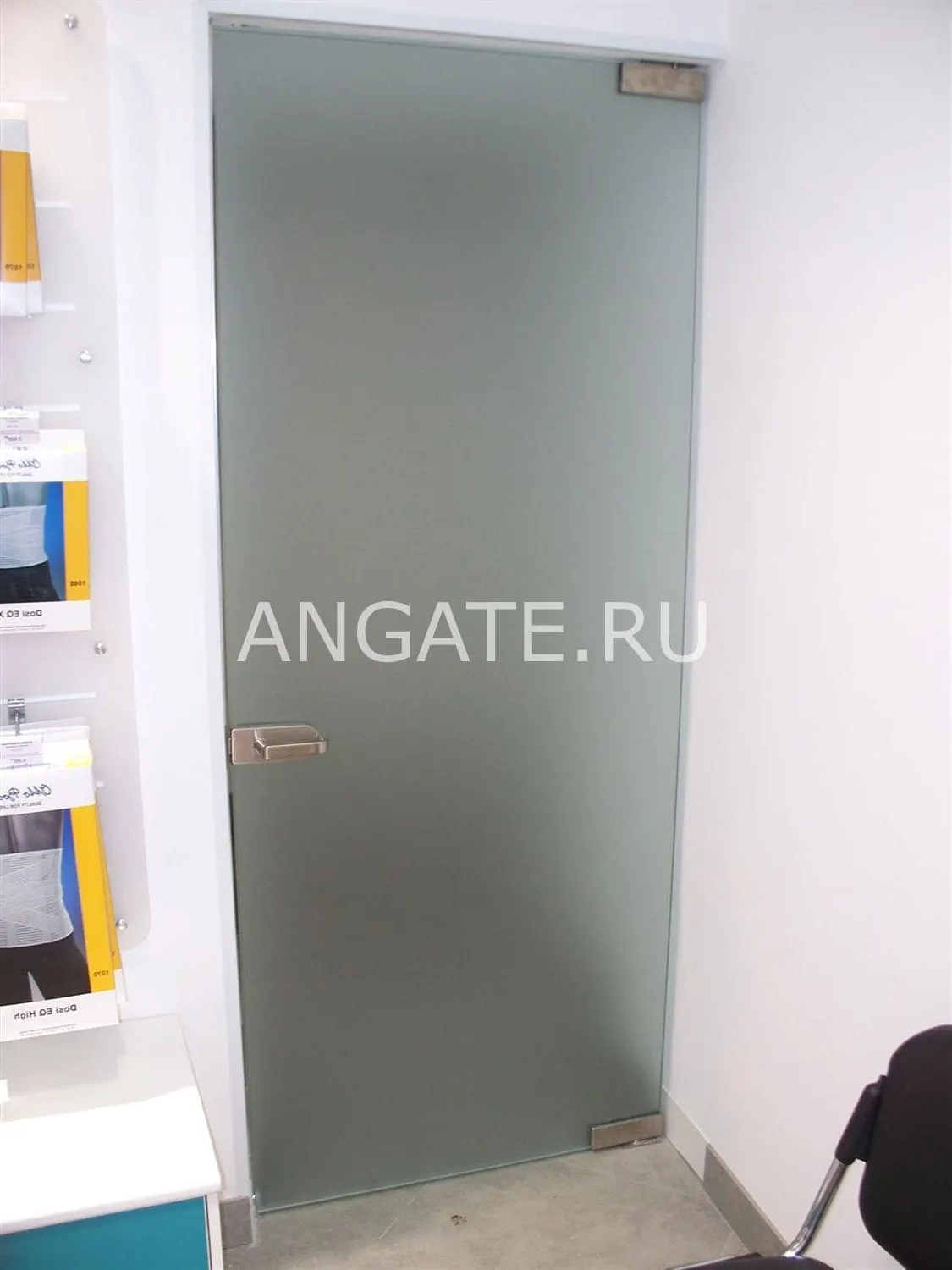

Безрамное полотно на точечных фитингах — самый чистый вариант, но вся нагрузка уходит в две-три точки. Точечный фитинг передаёт на закладную сосредоточенное усилие, которое при рывке достигает 250–400 кг. Гипсокартон, пеноблок и тонкая штукатурка такого не держат. Под фитинги закладывают стальную пластину 4–5 мм, приваренную либо привинченную к каркасу, или монтируют дверь в бетон и полнотелый кирпич.

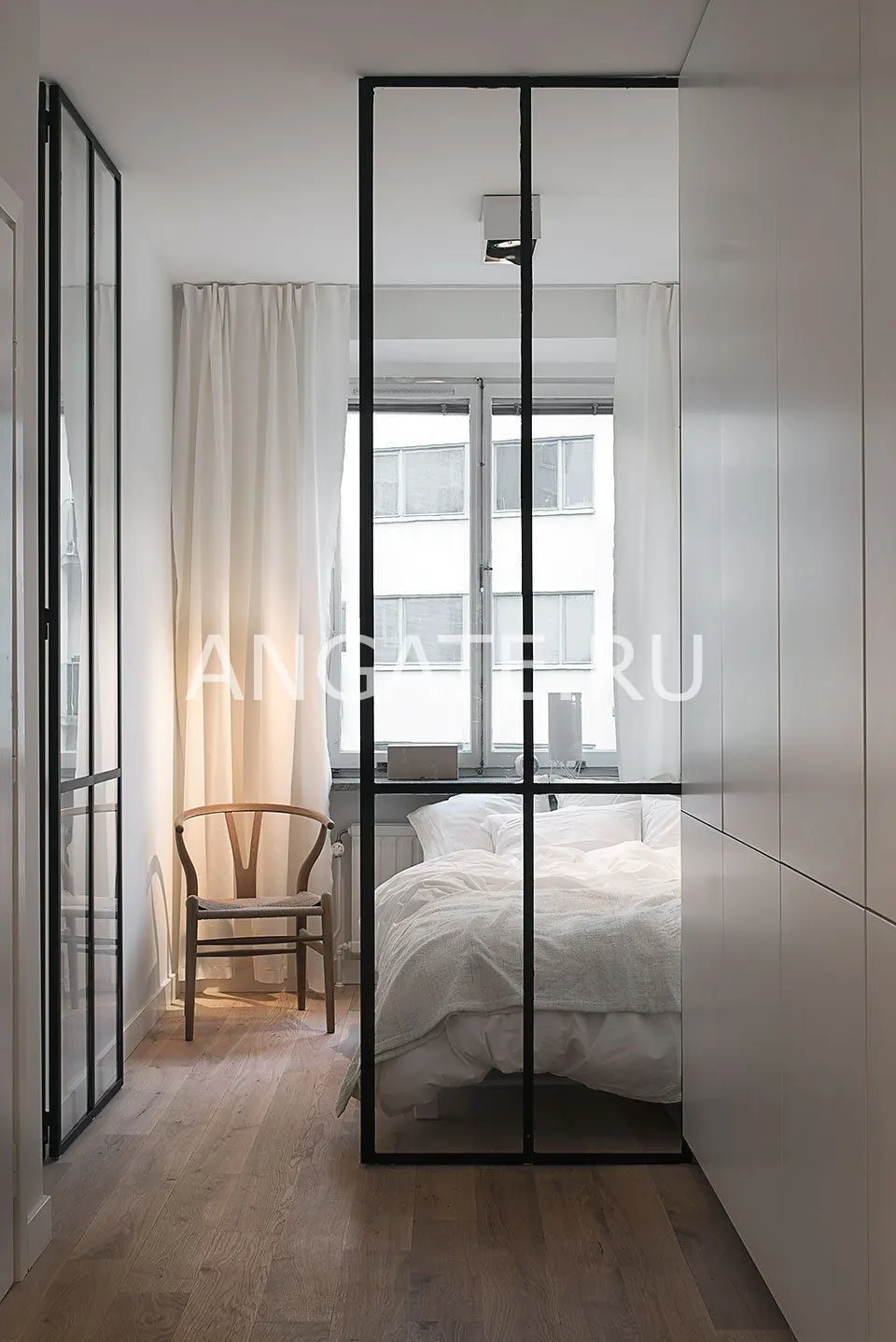

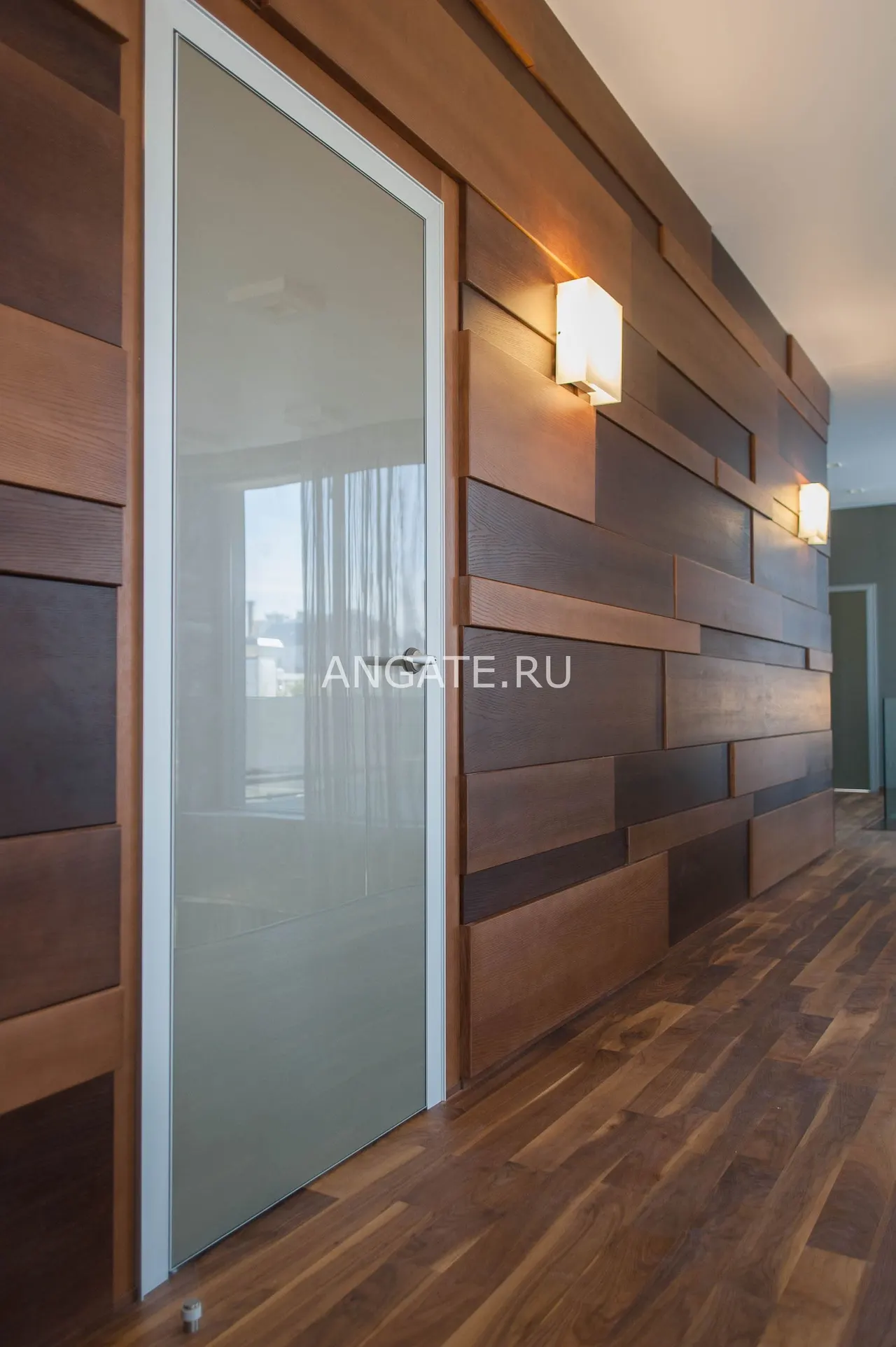

Алюминиевая обвязка шириной 45–70 мм из сплава 6060 со стенкой 1,4–2,0 мм распределяет нагрузку по периметру и снимает вопрос прогиба. Для тёплых наружных конструкций берут серии глубиной 72–100 мм с полиамидной термовставкой 24–34 мм. Стальной каркас из трубы 40 × 40 мм со стенкой 2 мм даёт максимальную жёсткость при видимой рамке 25–40 мм — его выбирают, когда важна тонкость линий при высоте за 2,8 м.

Верхний узел не менее важен. Рельс раздвижной системы крепят строго к несущей балке или перемычке, а не к декоративному коробу. При широком проёме проверяют прогиб плиты перекрытия: между верхней рамой портала и плитой оставляют зазор 15–20 мм, заполненный упругим материалом, иначе прогиб перекрытия под нагрузкой передастся на стеклопакет и раздавит его.

Фурнитура для тяжёлых створок

Петли подбирают с запасом. Пара обычных точечных фитингов держит 40–60 кг, усиленная — до 90 кг. Полотно 86–100 кг требует трёх усиленных петель с регулировкой в трёх плоскостях либо верхней оси в сочетании с напольным доводчиком. Напольный доводчик — универсальное решение для крупных распашных дверей: он несёт створку нижним шпинделем, фиксирует её на 90° и выдерживает до 500 000 циклов.

Раздвижные механизмы классифицируют по грузоподъёмности: 80, 120, 150, 200, 300 и 400 кг. Берут ближайший класс с запасом 20–30% от расчётной массы. Ролики на закрытых подшипниках дают тихий ход и ресурс от 100 000 циклов. Обязательны демпферы с обеих сторон: полотно в 100 кг, разогнавшееся до упора, разрушит и себя, и стену. Нижний направляющий флажок фиксирует створку от раскачивания.

Ручки для крупного полотна делают длинными — скобы 600–1600 мм на сквозных стяжных винтах: они распределяют усилие и визуально уравновешивают плоскость. Замок в безрамное стекло не врезать, поэтому используют накладные корпуса с ригелем в пол или в стойку. Для наружных больших дверей ставят доводчик класса EN5–EN6 с ветровым тормозом и морозостойким маслом, иначе первый же порыв ветра выломает петли.

Логистика, такелаж и монтаж

Транспортировка крупного стекла — отдельная статья. Листы везут вертикально на пирамиде, проложенные пробковыми прокладками: плашмя стекло ломается от вибрации на первой же яме. На объекте проверяют путь заноса — ширину лестничного марша, диагональ лифтовой кабины, высоту дверных проёмов по маршруту. Лист 1200 × 2800 мм в стандартный пассажирский лифт не заходит, а грузовой есть далеко не везде.

Когда занос по лестнице невозможен, применяют подъём через оконный или балконный проём краном-манипулятором либо через фасад с автовышки. Это планируют заранее: нужен допуск на площадку, согласование с управляющей компанией и стояночное место для техники. Стоимость такелажа для одной створки может достигать десятой части сметы, поэтому её обсуждают ещё на замере.

Сам монтаж занимает 4–8 часов и требует бригады из трёх-четырёх человек с вакуумными присосками на 120–200 кг. Порядок обычный: коробку или стойки выставляют по уровню и крепят анкерами с шагом 500–700 мм; ставят рельс либо петли; навешивают полотно; выводят зазор 3–4 мм по периметру; регулируют прижим, доводчик и демпферы. Работы сдают по акту, гарантия по договору — до 7 лет.

• Транспортировка только вертикально, на пирамиде с прокладками;
• Путь заноса проверяют на замере: лифт, лестничные марши, повороты;
• Присоски на 120–200 кг, бригада 3–4 человека, иногда кран-манипулятор;
• Монтаж 4–8 часов, зазор по периметру 3–4 мм, демпферы обязательны.

Проём: закладные, перемычка, прогиб

Большая дверь требует правильного проёма ещё до заказа. Отклонение откосов от вертикали не должно превышать 3–5 мм на всю высоту, разница диагоналей — 5 мм. При высоте 2800 мм каждый миллиметр завала стены превращается в видимую клиновидную щель вдоль полотна. Кривизну выбирают штукатуркой или подготовительной алюминиевой рамой, которая берёт геометрию на себя и выдаёт монтажнику правильный прямоугольник.

Перемычка над широким проёмом проверяется на прогиб. Если проём расширяли, снося подоконный блок или простенок, перемычку усиливают стальным уголком или швеллером по расчёту. Между верхней рамой конструкции и перемычкой оставляют деформационный зазор 15–20 мм, заполненный упругим материалом: жёсткая запенка передаст прогиб перекрытия прямо на стекло.

Пол под большой раздвижной системой должен быть ровным: допуск на просвет под двухметровой рейкой — 2 мм. Нижний рельс HS-портала утапливают в стяжку, и его положение определяют до заливки. Пенальную кассету монтируют на черновом этапе. Всё это означает одно: инженера зовут не после ремонта, а во время проектирования — тогда конструкция встаёт как влитая, а не «как получилось».

Уход, ошибки и цена

Уход простой, но регулярный. Стекло моют микрофиброй и средством без аммиака; абразивы и скребки оставляют микроцарапины, которые на большой плоскости видны на просвет. Ролики раздвижной системы очищают от пыли и волос раз в год, петли и напольный доводчик смазывают литиевой смазкой, проверяют затяжку прижимных винтов фитингов. Напольный доводчик осматривают на течь масла: пятно у порога означает скорую замену узла.

Ошибки в крупном формате обходятся дороже, чем где-либо. Стекло 10 мм там, где нужно 12 — заметный прогиб плоскости и «волна» на отражении. Точечные фитинги в гипсокартон без закладной — просадка полотна за сезон. Механизм на 80 кг под створку в 95 кг — разбитые ролики за пару месяцев. Жёсткая запенка верхнего зазора — раздавленный стеклопакет. Отсутствие демпферов — разбитое полотно при первом сильном закрывании.

Большие стеклянные двери «Стеклофорт» начинаются от 4800 ₽ за м². Смету увеличивают толщина 12 мм и триплекс, heat soak test, усиленная фурнитура и механизмы на 150–400 кг, напольный доводчик, HS-портал, стальная обвязка, тёплый профиль со стеклопакетом, такелаж и подъём краном. Сумму фиксируем в договоре после бесплатного замера: конструкция, доставка, занос, монтаж, расходники и вывоз упаковки. Срок — 5–7 рабочих дней, гарантия — до 7 лет. Расчёт по фотографии проёма: info@steklofort.ru.
