Панорамные стеклянные двери

Что такое панорамная стеклянная дверь

Панорамной называют светопрозрачную конструкцию, где стекло занимает почти всю площадь проёма, а профиль сведён к минимуму. Ключевой параметр здесь — видимая ширина рамки. У металлопластиковой двери она составляет 90–120 мм, у обычного алюминия 70–90 мм, у специализированных панорамных систем 45–70 мм, а у слим-порталов центральная стойка сжимается до 20–35 мм. Разница в 50 мм на створку кажется мелочью, пока не увидишь два проёма рядом.

Второе отличие — высота. Панорамная дверь идёт «в пол» и часто до потолка: стандарт для загородного дома 2,4–2,8 м, для квартир с высокими потолками — до 3,2 м. Отсутствие подоконного блока и верхней фрамуги превращает стену в окно, а комнату — в веранду. Порог при этом утапливают в стяжку, чтобы стереть границу между полом внутри и террасой снаружи.

Третье — масса и, как следствие, инженерия. Створка 1,5 × 2,8 м из стеклопакета 32 мм весит около 190 кг, а с триплексом в наружном стекле переваливает за 230 кг. Такую конструкцию нельзя «повесить на петли»: требуются подъёмно-сдвижная механика, роликовые каретки, расчёт прогиба перекрытия и такелаж. Именно поэтому панорамные двери проектируют, а не подбирают по каталогу.

Виды панорамных систем

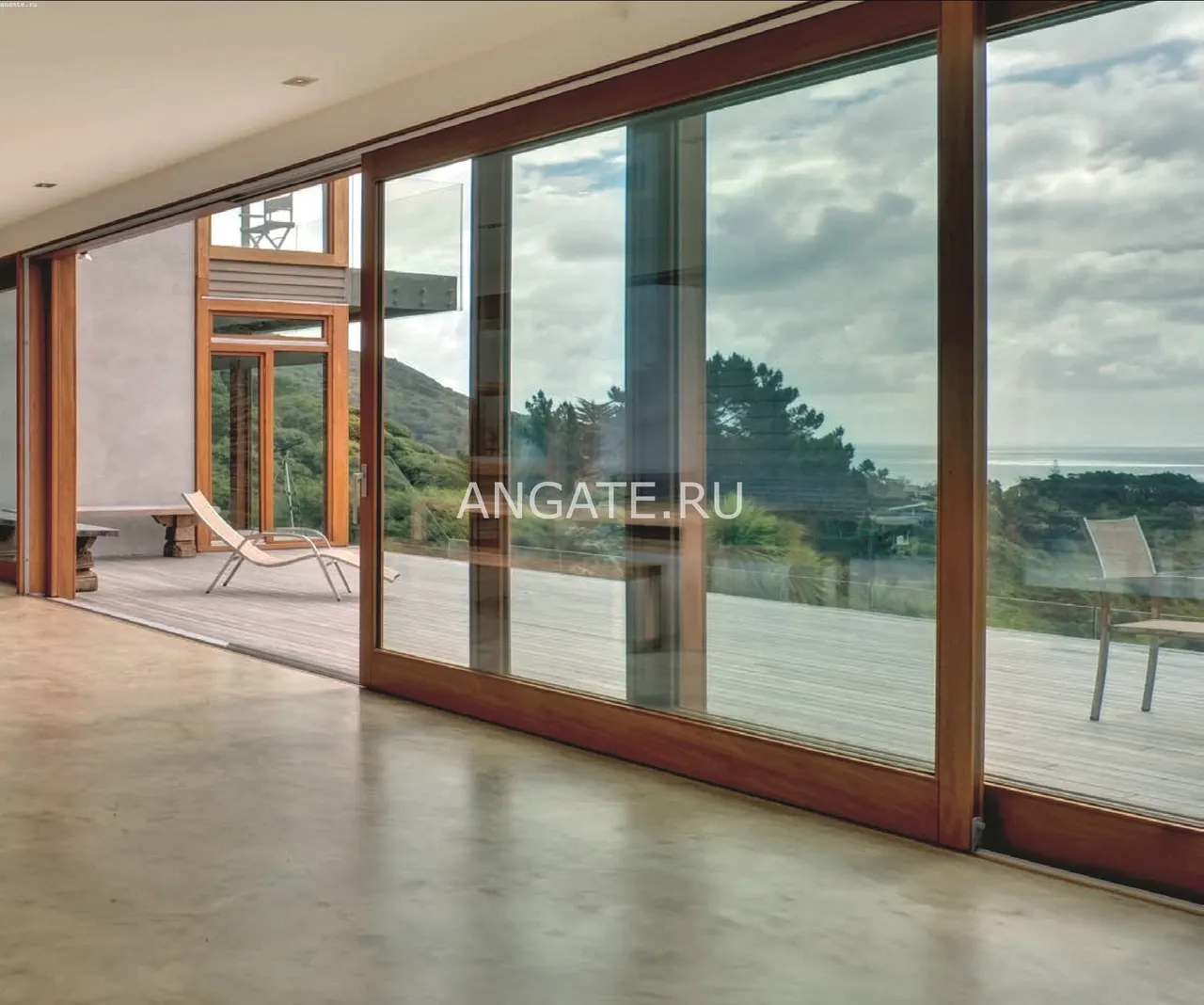

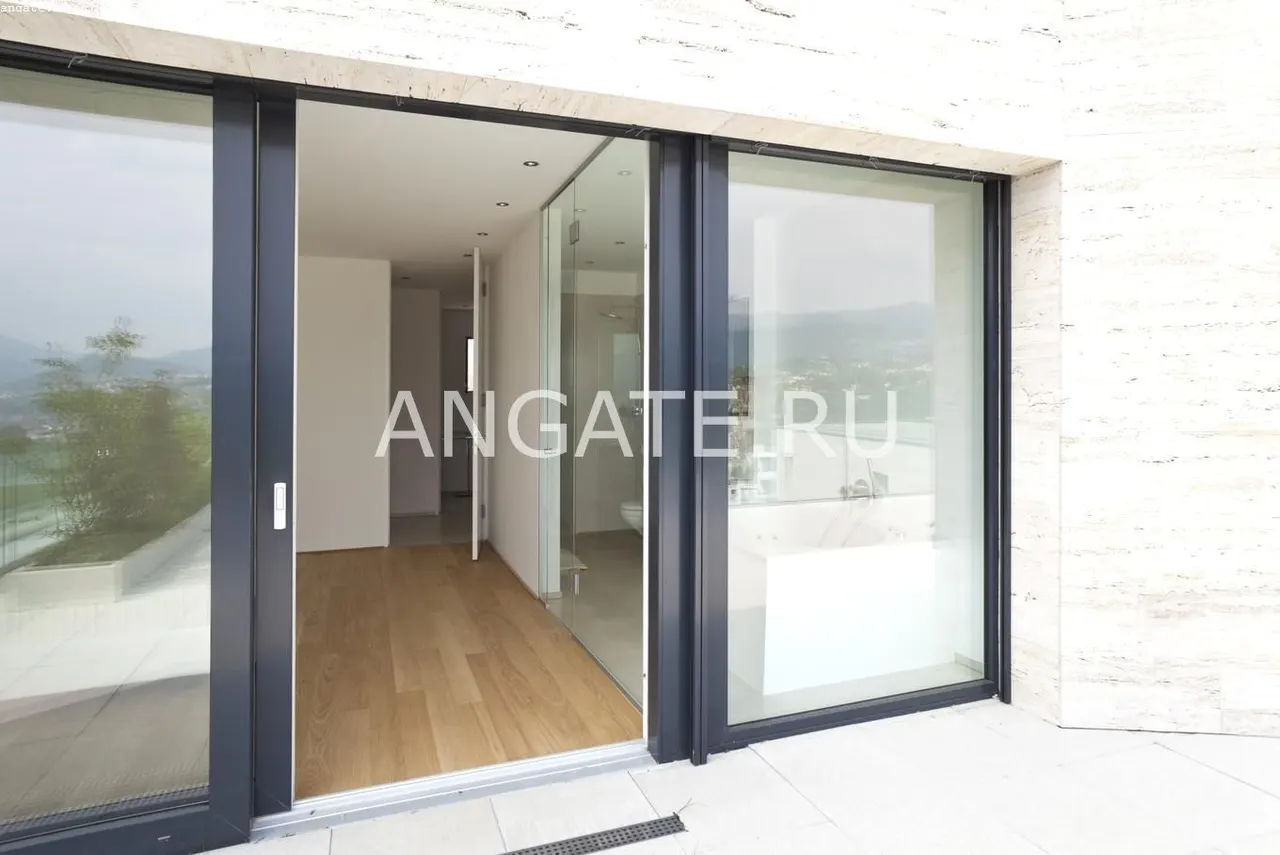

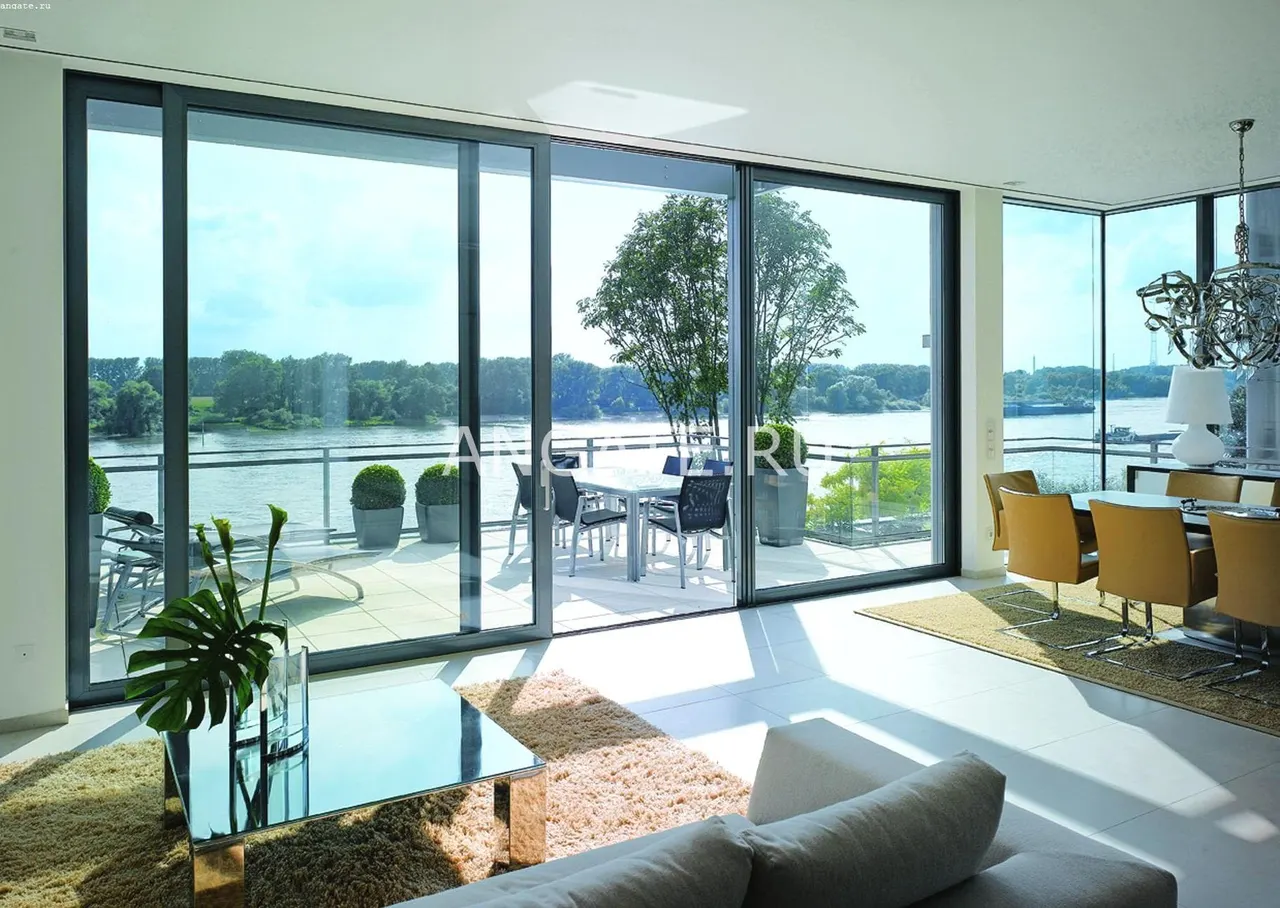

Подъёмно-сдвижной HS-портал — эталон. При повороте ручки на 180° створка приподнимается на 3–5 мм, сходит с уплотнителей и легко катится по рельсу; в конце хода она опускается и прижимается по всему периметру. Масса створки — до 300–400 кг, ширина проёма 3–6 м, конфигурации от простой «одна подвижная + одна глухая» до четырёхстворчатых схем с угловым стыком без стойки.

Параллельно-сдвижная система PSK проще и дешевле: створка отходит от рамы на 6–8 мм и едет вбок. Она допускает откидное проветривание, но держит тепло хуже портала и рассчитана на массу до 160 кг. Слайдинговые системы «купе» с щёточным уплотнением ставят только на холодные веранды и лоджии — герметичность у них минимальная.

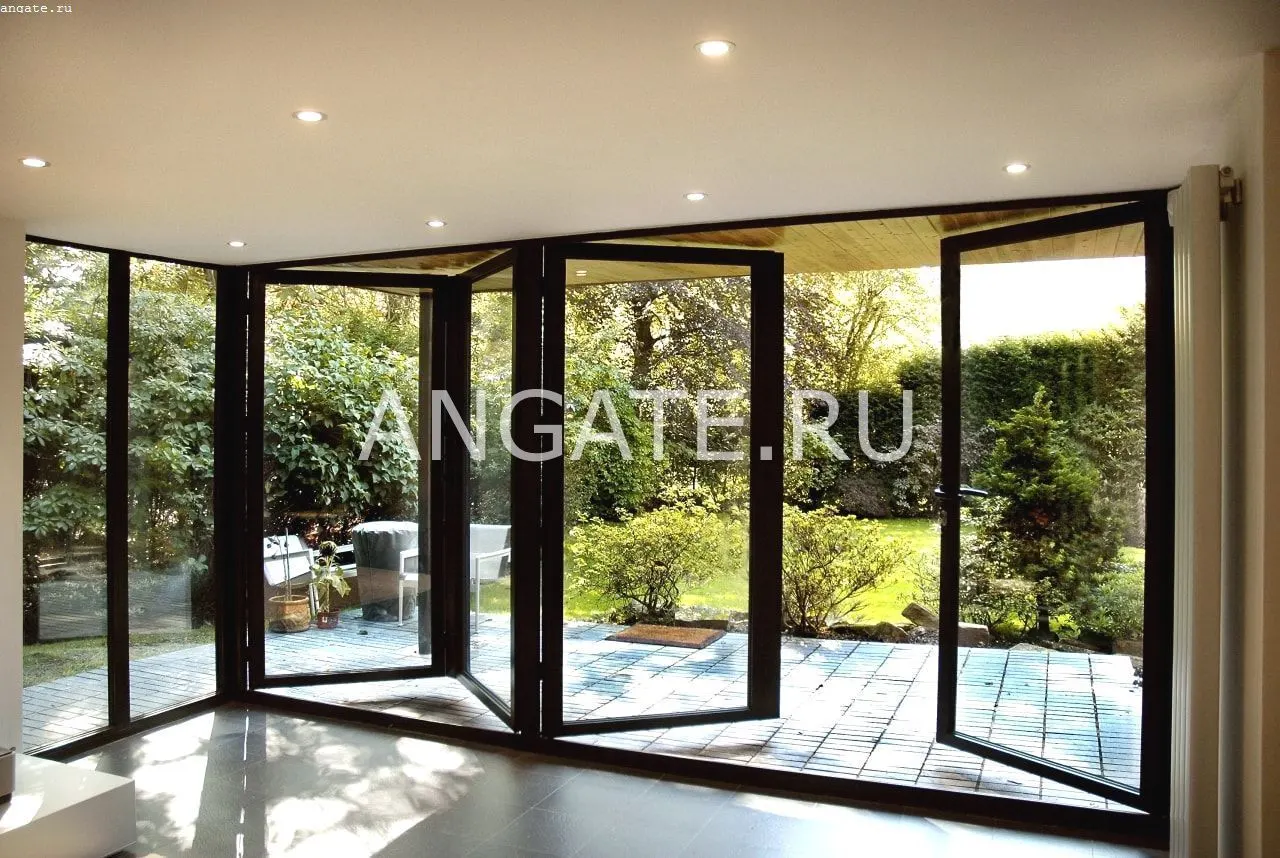

Складная система bi-fold собирает 4–7 узких створок в пакет у откоса и раскрывает проём почти целиком; она дешевле портала при той же ширине, но пакет занимает место, а подвижных узлов больше. Французские распашные двери в пол с рамкой 60–70 мм — простой и надёжный вариант для проёма до 1,8 м. Гильотинные подъёмные системы, где створка уходит вверх в стену, остаются экзотикой из-за цены и требований к конструктиву.

• HS-портал — до 400 кг створка, проём 3–6 м, герметичность и тепло;
• PSK — до 160 кг, есть откидное проветривание, тепло держит хуже;
• Bi-fold «гармошка» — 4–7 створок, максимальное раскрытие проёма;
• Слайдинг «купе» — только холодные веранды и лоджии, щёточное уплотнение.

Стекло и стеклопакеты

Для холодной панорамной двери берут закалённое стекло 10 или 12 мм. Толщину определяют не «на глаз», а по прогибу: стеклянный лист под ветровой нагрузкой прогибается пропорционально четвёртой степени длинной стороны, поэтому переход с 2200 на 2800 мм высоты требует шага толщины. Закалка обязательна — прочность на изгиб растёт в 4–5 раз, стойкость к перепаду температуры доходит до 150 °C, а разрушение происходит на тупые гранулы по ГОСТ 33086-2014.

Тёплая панорамная дверь работает со стеклопакетом. Однокамерный 32 мм с одним i-стеклом и аргоном даёт около 0,60 м²·°C/Вт, двухкамерный 40 мм с двумя энергосберегающими стёклами — до 0,75, но добавляет 8–10 кг на каждый квадратный метр и требует более мощной механики. Наружное стекло на панорамной створке чаще делают триплексом 6+6 или 8+8: при разрушении полотно остаётся в раме и не осыпается на террасу.

Большие площади стекла ставят два дополнительных вопроса. Первый — солнце: летом через 8 м² южного остекления в комнату приходит столько тепла, сколько даёт мощный обогреватель. Решение — мультифункциональное стекло с солнцезащитным напылением, снижающее коэффициент солнечного фактора g до 0,3–0,4. Второй — риск самопроизвольного разрушения закалённого стекла из-за включений сульфида никеля; для крупноформатных полотен применяют heat soak test при 290 °C.

Профиль: борьба за каждый миллиметр рамки

Панорамные серии проектируют вокруг одной задачи — уменьшить видимую часть профиля, не потеряв жёсткости. Достигают этого сталью внутри алюминия: армирующие вкладыши в камерах позволяют сузить сечение при сохранении момента сопротивления. Так рождаются створки с рамкой 45–70 мм и центральной стойкой 20–35 мм в слим-исполнении. Толщина стенки алюминия при этом остаётся 1,4–2,0 мм, сплав — 6060 или 6063.

Тёплые панорамные системы имеют монтажную глубину 68–100 мм и полиамидные термовставки 24–34 мм. Полиамид, армированный стекловолокном, проводит тепло примерно в 800 раз хуже алюминия, поэтому приведённое сопротивление конструкции доходит до 0,72–0,85 м²·°C/Вт. Между термомостами закладывают вспененные вкладыши, останавливающие конвекцию воздуха внутри камеры, — без них профиль сам начинает переносить тепло.

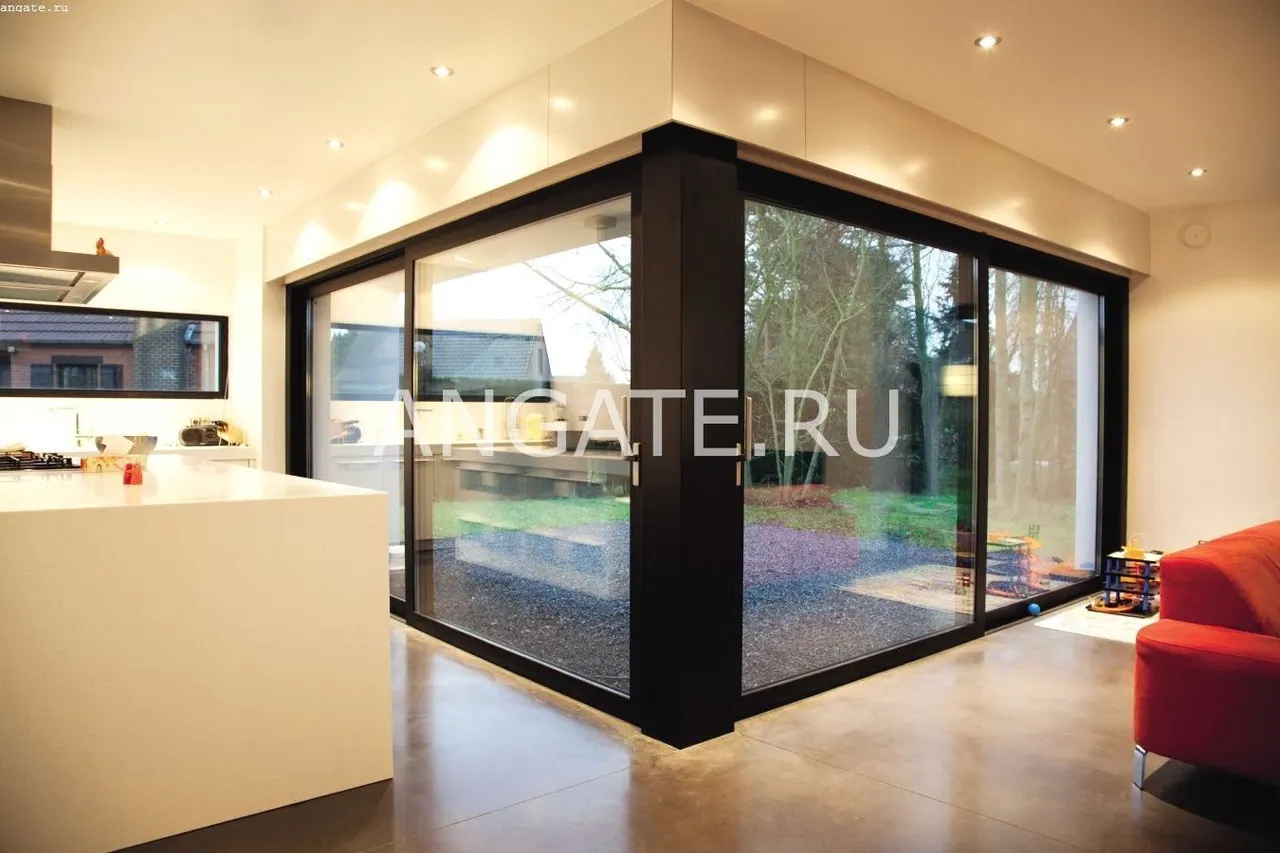

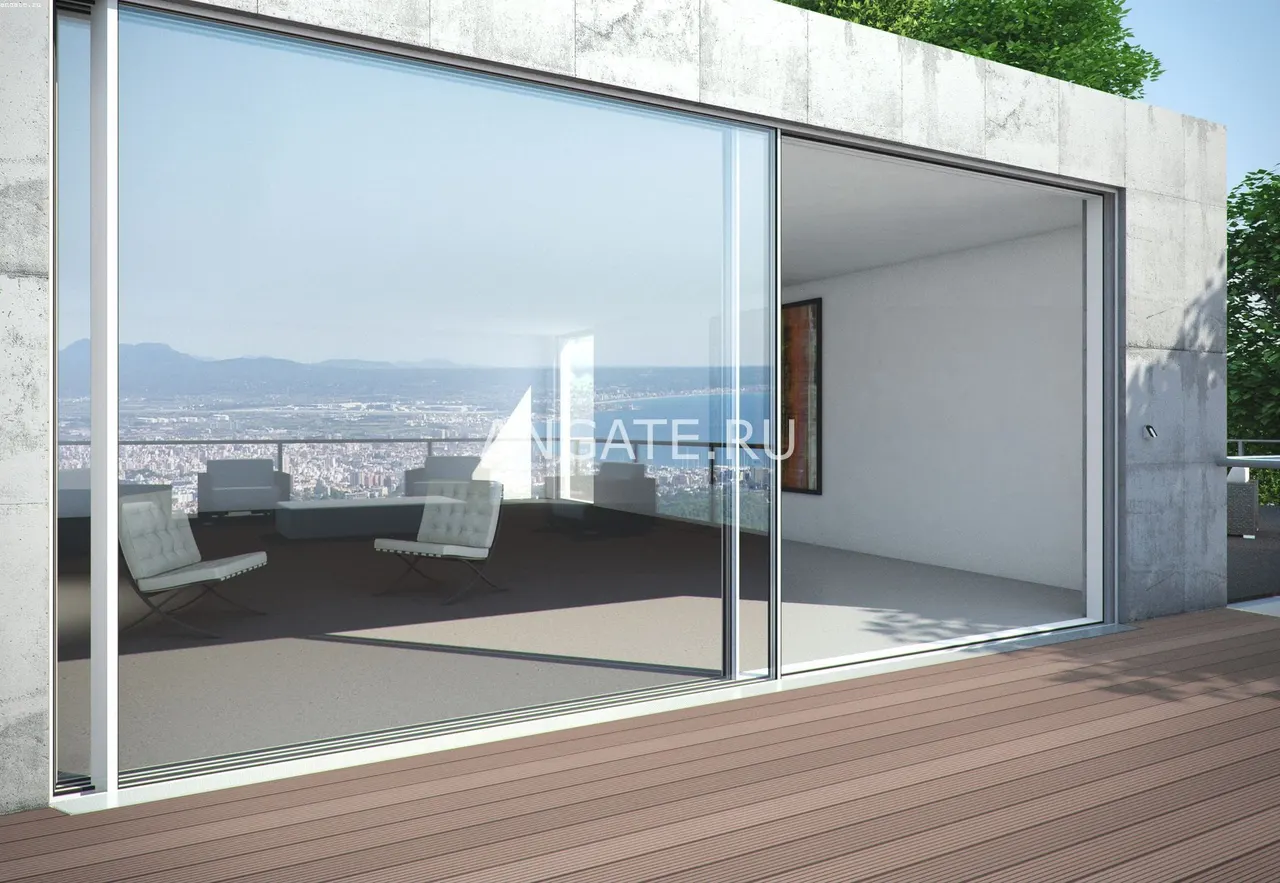

Отдельный приём — угол без стойки. Две створки сходятся в углу здания, а вертикальная опора убирается: нагрузку берёт верхняя балка и скрытая стальная колонна. Панорама получается непрерывной, но конструктивно это сложный и дорогой узел, требующий расчёта прогиба перекрытия. Второй приём — полностью скрытая в стене и в полу рама: снаружи виден только стеклянный лист, а профиль спрятан в откосах.

Фурнитура, автоматика и лёгкость хода

Механика HS-портала устроена вокруг роликовых кареток: две-четыре на створку, с подшипниками качения и полимерными бандажами. Именно они обеспечивают знаменитое «одним пальцем»: усилие страгивания створки массой 300 кг составляет около 5 кг. Ручка через редуктор приподнимает полотно на 3–5 мм, снимая его с уплотнителей, — без этого движения дверь не сдвинулась бы вовсе.

Нижний рельс — самый нагруженный элемент. Его делают из нержавеющей стали, утапливают в стяжку заподлицо и снабжают дренажным каналом с отводом наружу. Забитый дренаж означает воду в канале, лёд зимой и заклинившую створку. Верхняя направляющая берёт на себя опрокидывающий момент; её крепят к балке или перемычке, оставляя деформационный зазор 15–20 мм на прогиб перекрытия.

Автоматика превращает портал в комфортную систему. Электропривод открывает створку массой до 400 кг за 8–12 секунд, управляется с настенной панели, пульта или из сценария умного дома. Обязательны датчики препятствия и реверс. Для распашных панорамных дверей применяют напольные доводчики с фиксацией на 90° и ветровым тормозом. Ручки — скобы 800–1600 мм на сквозных стяжках, замки многозапорные с ригелями в трёх-пяти точках.

• Усилие страгивания створки 300 кг на HS-портале — около 5 кг;
• Нижний рельс из нержавейки, утоплен в стяжку, с дренажным каналом наружу;
• Верхний зазор 15–20 мм на прогиб перекрытия, заполняется упругим материалом;
• Электропривод до 400 кг с датчиком препятствия и реверсом — по желанию.

Где применяют панорамные двери

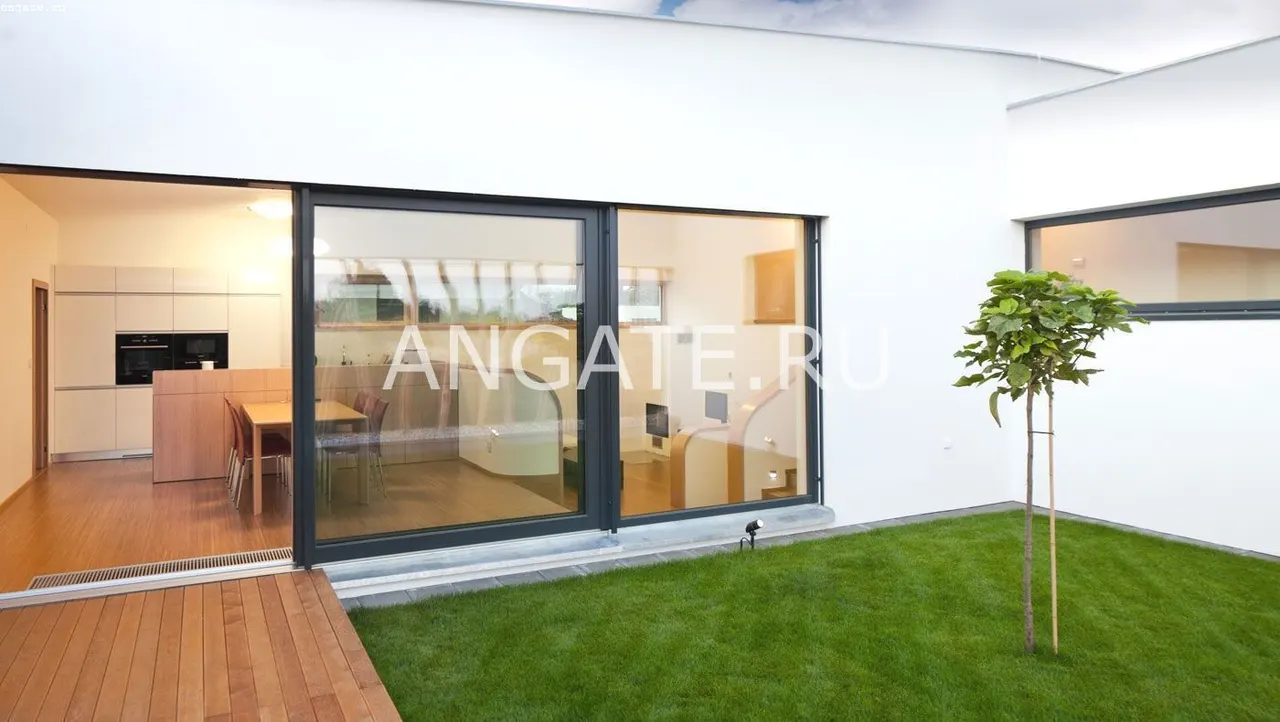

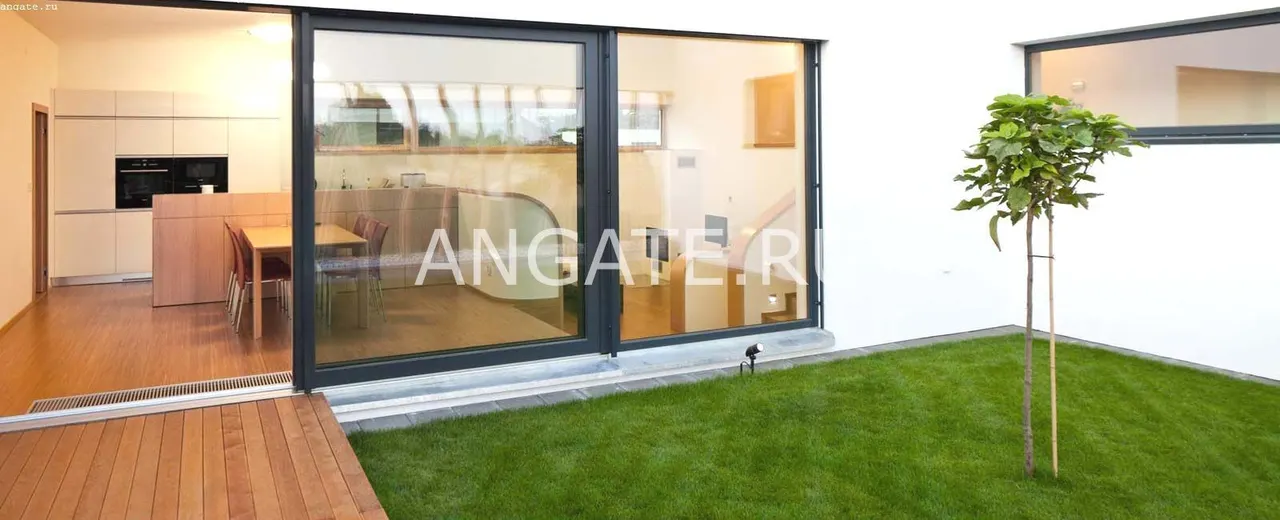

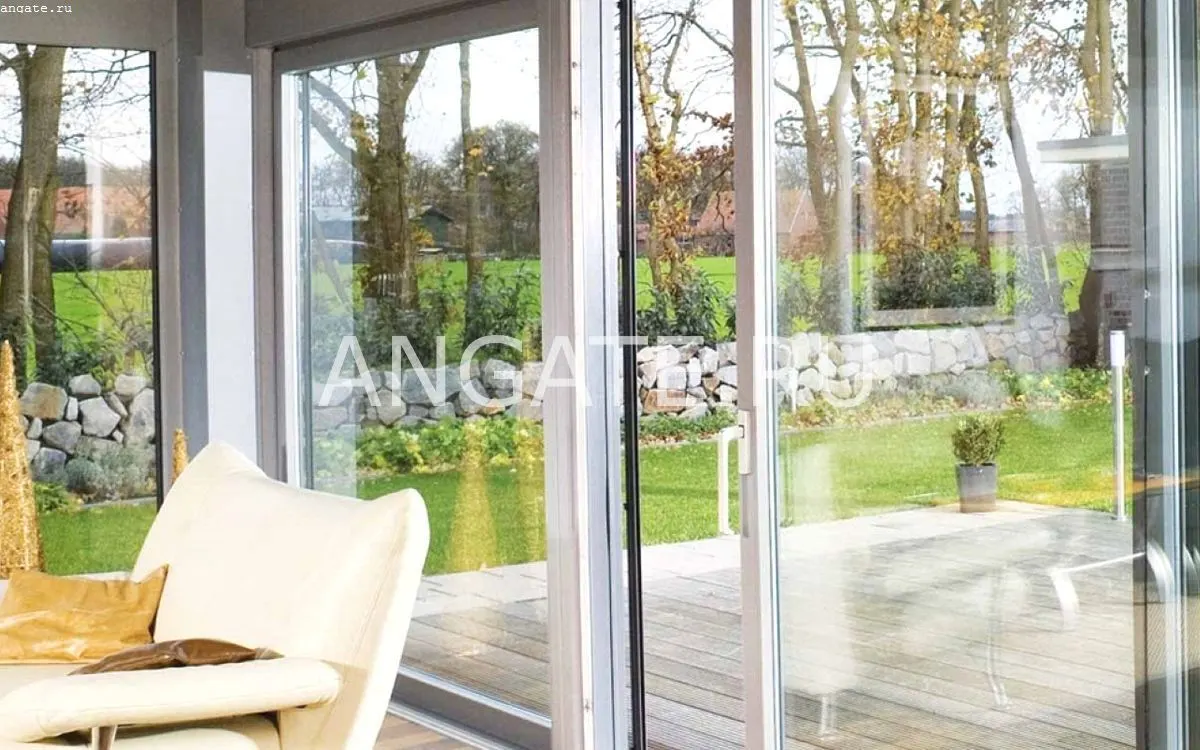

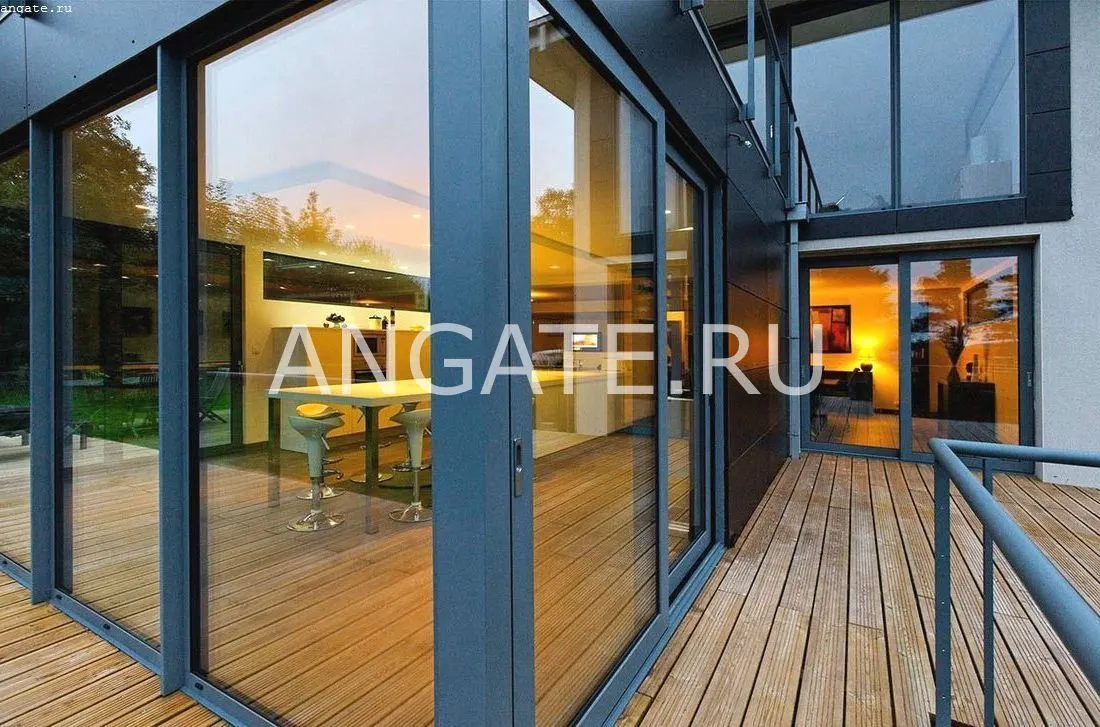

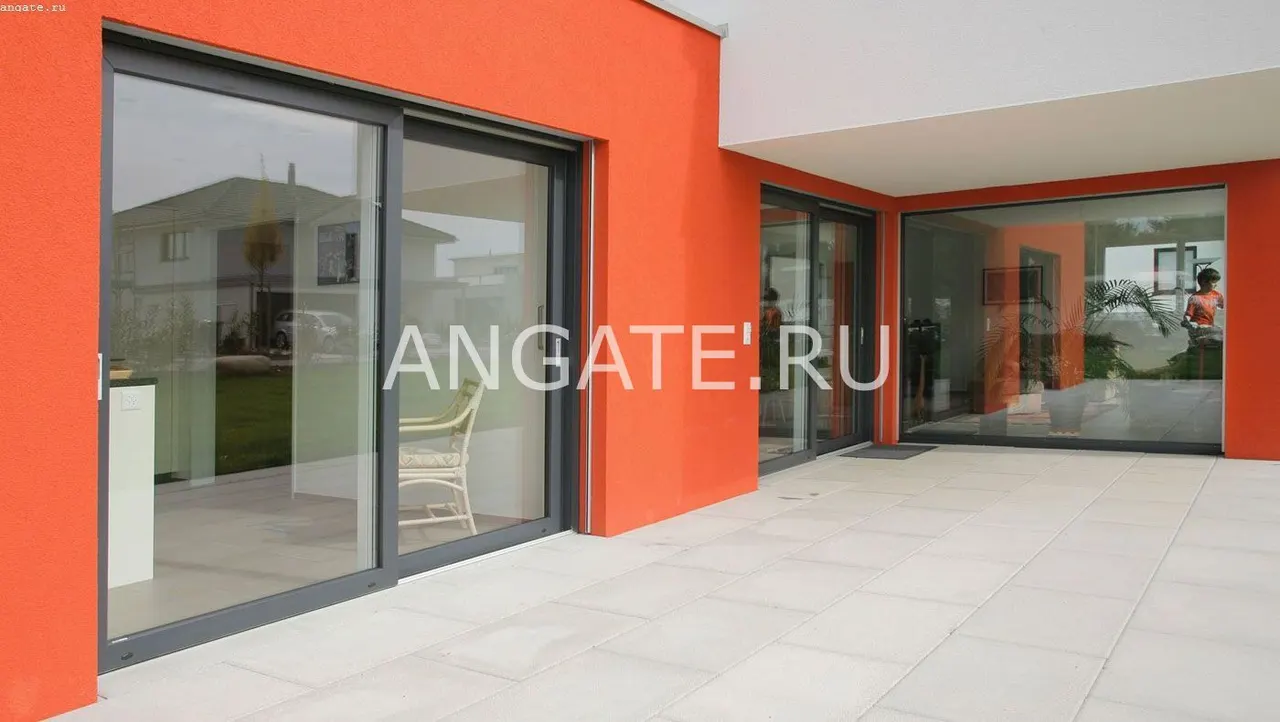

Загородный дом — главный сценарий. Выход из гостиной на террасу шириной 3–5 м, HS-портал с тёплым профилем и стеклопакетом 32–40 мм, скрытый порог заподлицо со стяжкой. Летом створка отъезжает, и комната превращается в веранду; зимой конструкция держит тепло не хуже стены с окном. Для дома с бассейном берут фурнитуру из нержавеющей стали и влагостойкие уплотнители.

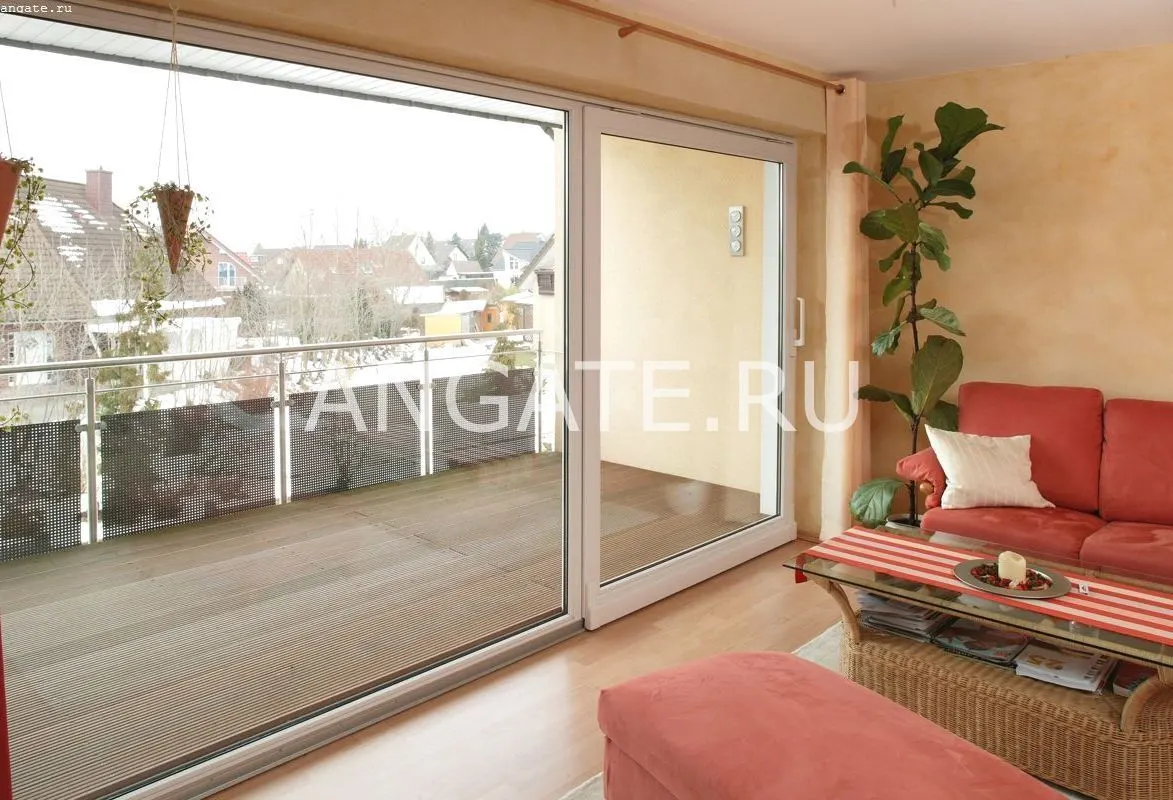

Квартиры с панорамным остеклением и большими лоджиями — второй сценарий. После демонтажа подоконного блока проём расширяется до 1,6–2,6 м, и вместо балконного блока ставят слайдинг или французскую распашную дверь в пол. Здесь важно проверить, не является ли подоконная перемычка частью несущей стены, и согласовать перепланировку. Тёплая лоджия допускает более лёгкий профиль, холодная — требует терморазрыва.

Общественные пространства используют панорамные двери как элемент архитектуры: рестораны с раскрывающимся фасадом, шоурумы, кафе с летними верандами, зимние сады, спа-зоны. Здесь к теплу и лёгкости хода добавляются требования безопасности: триплекс, маркировка на уровне глаз 1200–1500 мм, автоматика с реверсом и, для эвакуационных путей, устройства «антипаника».

Проём, порог и подготовка основания

Панорамная дверь ставит требования к конструктиву, а не наоборот. Перемычку над проёмом шириной 3–6 м рассчитывают на нагрузку и, если проём расширяли, усиливают стальным швеллером или уголком. Между верхней рамой и перемычкой обязателен деформационный зазор 15–20 мм с упругим заполнением: жёсткая запенка передаст прогиб перекрытия прямо на стеклопакет, и он лопнет по кромке.

Пол под порталом должен быть готов заранее. Нижний рельс утапливают в стяжку, поэтому его отметку определяют до заливки, а канал под дренаж и, при необходимости, кабель подогрева закладывают вместе с ним. Допуск на ровность основания — просвет под двухметровой рейкой не более 2 мм: перекос в 5 мм на длине рельса заставит каретки работать с перегрузкой и разобьёт их за сезон.

Снаружи всё решает водоотвод. Уклон террасы 1–2% от порога, дренажный лоток вдоль конструкции, капельник над проёмом. Без них талая и дождевая вода стоит у нижней кромки: на холодном пороге это лёд, на скрытом — залитый канал и заклинившая створка. Отклонение откосов от вертикали больше 5 мм на высоту двери выбирают штукатуркой или монтажной рамой. Всё это проверяет инженер «Стеклофорт» на бесплатном замере — до запуска в производство.

Логистика, монтаж и такелаж

Створка 1,5 × 2,8 м со стеклопакетом 32 мм весит около 190 кг и приезжает на объект вертикально, на пирамиде, проложенная пробковыми прокладками. Плашмя такое стекло ломается от вибрации на первой же неровности дороги. Путь заноса продумывают на замере: в грузовой лифт створка не входит, по лестничному маршу типовой серии не поворачивается, а значит, потребуется кран-манипулятор или подъём с автовышки через фасад.

Монтаж занимает от одного до двух дней и требует бригады из четырёх человек с вакуумными присосками на 200–300 кг. Порядок работ: выставление и анкеровка рамы по уровню с шагом крепежа 500–700 мм, установка нижнего рельса в подготовленный канал с герметизацией, монтаж верхней направляющей, навеска створок на каретки, регулировка подъёмного механизма, настройка прижима по всему периметру.

Монтажный шов собирают трёхслойным: монтажная пена внутри, ПСУЛ-лента снаружи, пароизоляционная лента изнутри. Для панорамных конструкций к этому добавляют гидроизоляционную мембрану по нижнему узлу с выводом на дренажный лоток. Приёмка включает проверку хода створки, равномерности прижима бумажной полоской и работы дренажа проливкой водой. Работы сдают по акту, гарантия по договору — до 7 лет.

• Транспортировка только вертикально, на пирамиде с прокладками;
• Занос: присоски на 200–300 кг, бригада 4 человека, часто кран-манипулятор;
• Монтаж 1–2 дня, нижний рельс герметизируется и проверяется проливкой;
• Шов: пена + ПСУЛ снаружи + пароизоляция изнутри + гидромембрана по низу.

Уход, типовые ошибки и цена

Обслуживание панорамной двери — вопрос дисциплины, а не сложности. Раз в сезон прочищают дренажные каналы нижнего рельса и профиля: забитый водоотвод зимой разрывает камеру льдом. Дважды в год моют стекло средством без аммиака и профиль тёплой водой с нейтральным составом; абразивы и растворители снимают порошковое покрытие. Раз в год смазывают каретки и подъёмный механизм, проверяют затяжку крепежа и равномерность прижима.

Уплотнители обрабатывают силиконовой смазкой перед зимой — примёрзшая резина рвётся при первом же открывании. Прижим переводят в зимний режим эксцентриками, весной ослабляют, чтобы EPDM-контур служил положенные 15–20 лет. Автоматику проверяют на срабатывание реверса: датчик препятствия должен останавливать 400-килограммовую створку до контакта, а не после.

Ошибки дороги. Холодный профиль на выходе из отапливаемой гостиной — конденсат и наледь по нижней кромке. Жёсткая запенка верхнего зазора — раздавленный стеклопакет при прогибе перекрытия. Отсутствие дренажного лотка — вода под порогом. Незакалённое или немаркированное стекло в проходной зоне — риск травмы. Панорамные стеклянные двери «Стеклофорт» начинаются от 3900 ₽ за м²; сумму фиксируем в договоре после бесплатного замера, включая доставку, такелаж, монтаж и вывоз упаковки. Срок — 5–7 рабочих дней, гарантия — до 7 лет, расчёт по фото проёма на info@steklofort.ru.
