Роторные стеклянные двери

Что такое роторная дверь и чем она отличается от обычной

Роторная (её же называют осевой или маятниковой) дверь поворачивается вокруг воображаемой вертикальной оси, проходящей через тело полотна. Снизу створка опирается на штифт напольного доводчика, сверху фиксируется осевым узлом в потолке или в верхней перекладине. Боковых петель нет вовсе, а значит нет и типичной для них проблемы: нагрузка не вырывает крепёж из коробки, потому что вес полотна уходит вертикально вниз, на опорную площадку доводчика.

Из этой геометрии следуют все прочие свойства. Дверь спокойно открывается в обе стороны — толкни от себя или на себя, и полотно уйдёт в нужном направлении, а доводчик вернёт его в закрытое положение и мягко дожмёт на последних 10–15 градусах. Никаких притворных четвертей и уплотнителей в классическом понимании нет: между створкой и стойкой остаётся технологический зазор 4–6 мм, который и делает такое открывание возможным.

Часто роторные двери путают с вращающимися карусельными. Разница принципиальная: карусельная дверь — это барабан из нескольких крыльев внутри гнутого ограждения, работающий как воздушный шлюз. Роторная — одиночное полотно на оси, полноценная дверь для внутренних помещений и входов. Карусельную ставят ради энергосбережения на входе в здание, роторную — ради надёжности, чистой эстетики и способности выдержать тяжёлое цельностеклянное полотно площадью 2–4 м².

Ещё одно отличие от распашной двери в коробке — отсутствие рамы как таковой. В роторной конструкции нет ни коробки, ни наличников: полотно висит между полом и потолком, а фурнитура сводится к двум зажимным патчам и ручке. Именно поэтому такие двери так любят в минималистичных интерьерах и в офисах с панорамными перегородками.

Виды роторных механизмов

Первый и самый распространённый тип — напольный доводчик в приямке. Корпус размером примерно 300 × 100 × 60 мм утапливают в стяжку заподлицо, сверху остаётся только декоративная крышка из нержавеющей стали. Внутри — гидравлический механизм с двумя регулировочными винтами: скорость основного хода и скорость дохлопа. Такой доводчик держит створку массой 80–150 кг, а усиленные модели — до 300 кг, и позволяет задать фиксацию на 90° или 105°.

Второй тип — верхний доводчик с нижним опорным штифтом. Механизм прячут в фальшпотолок или в верхнюю алюминиевую перекладину над проёмом, снизу остаётся простая пята с подшипником. Схема выручает там, где приямок в полу сделать невозможно: тёплый пол, плита перекрытия без стяжки, сохраняемое историческое покрытие. Минус — доводчик приходится обслуживать со стремянки, а высота перекладины съедает 60–90 мм светового проёма.

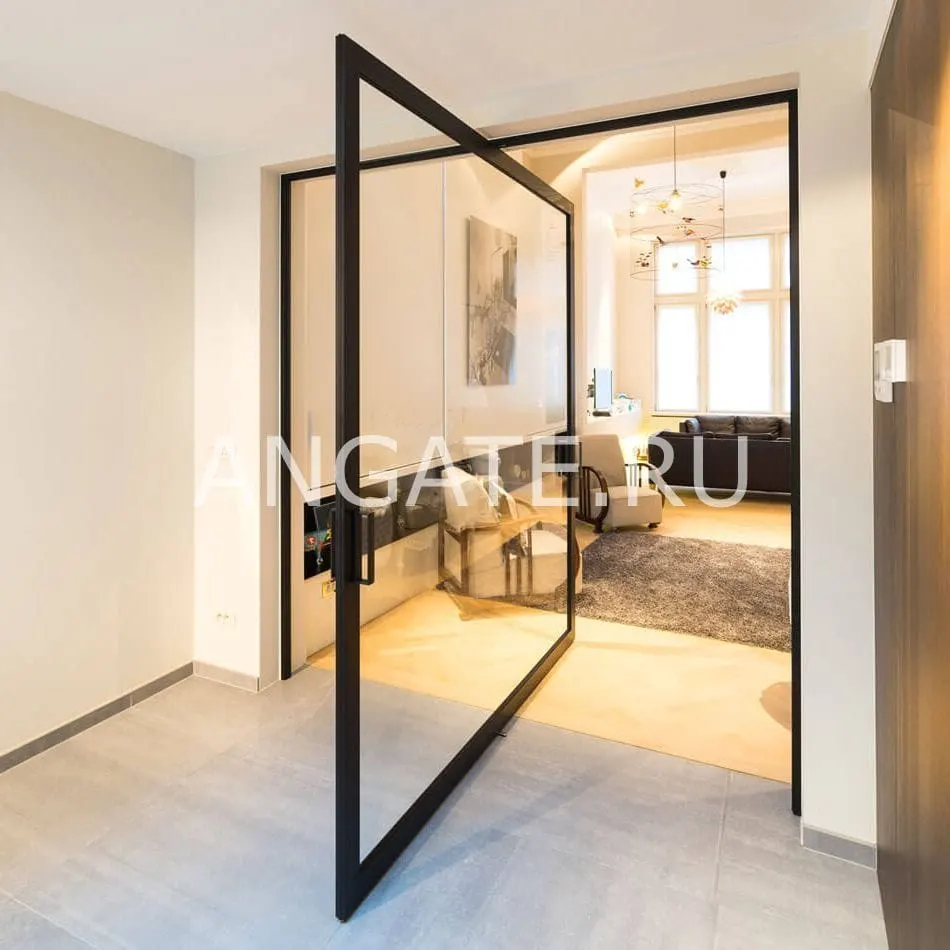

Третий вариант — смещённая ось. Обычно ось ставят в 60–70 мм от края полотна, но её можно сместить к центру на 200, 300 и даже 600 мм. При открывании створка поворачивается вокруг этой точки, часть полотна уходит наружу, часть — внутрь. Получается эффектная «дверь-вертушка» для холлов и шоурумов; светового проёма при этом остаётся меньше, а расчёт момента и подбор доводчика усложняются.

• Напольный доводчик в приямке — полотно до 150 кг, стандартные модели; усиленные — до 300 кг;
• Верхний доводчик + нижняя пята — когда приямок в стяжке невозможен;
• Смещённая ось на 200–600 мм — дизайнерский эффект, требует точного расчёта;
• Скрытые осевые узлы в потолке и полу — фурнитура полностью невидима.

Стекло: толщины, обработка, безопасность

Цельностеклянное роторное полотно делают из закалённого стекла толщиной 10 или 12 мм. Восьмимиллиметровое допустимо только для лёгких межкомнатных дверей высотой до 2000 мм и шириной до 700 мм; шире и выше оно начинает «играть» при захлопывании, а зажимные патчи оставляют на нём микронапряжения. Двенадцать миллиметров — рабочий стандарт для офисов, магазинов и входных зон: полотно 2100 × 900 мм такой толщины весит около 57 кг и не вибрирует на ходу.

Второй вариант заполнения — триплекс 8.8.1 или 10.10.2, где два закалённых стекла склеены плёнкой PVB либо EVA. Он тяжелее (полотно того же размера потянет 75–85 кг), дороже, но безопаснее: даже при разрушении осколки остаются в плёнке, а дверь не рассыпается перед посетителями. Для детских учреждений, бассейнов и мест с большим потоком триплекс — правильный выбор, тем более что он же гасит звук на 3–5 дБ лучше монолита.

Обработка кромок для роторной двери критична. Все четыре кромки полируются до еврокромки, углы притупляются радиусом 3–5 мм. Все отверстия под патчи, ручки и замок сверлят до закалки — просверлить закалённое стекло невозможно, оно моментально рассыпается на гранулы. Отсюда правило: любое изменение положения ручки, оси или замка после раскроя означает новое полотно, а не доработку существующего. Именно поэтому замер и утверждение чертежа мы выполняем до запуска в производство.

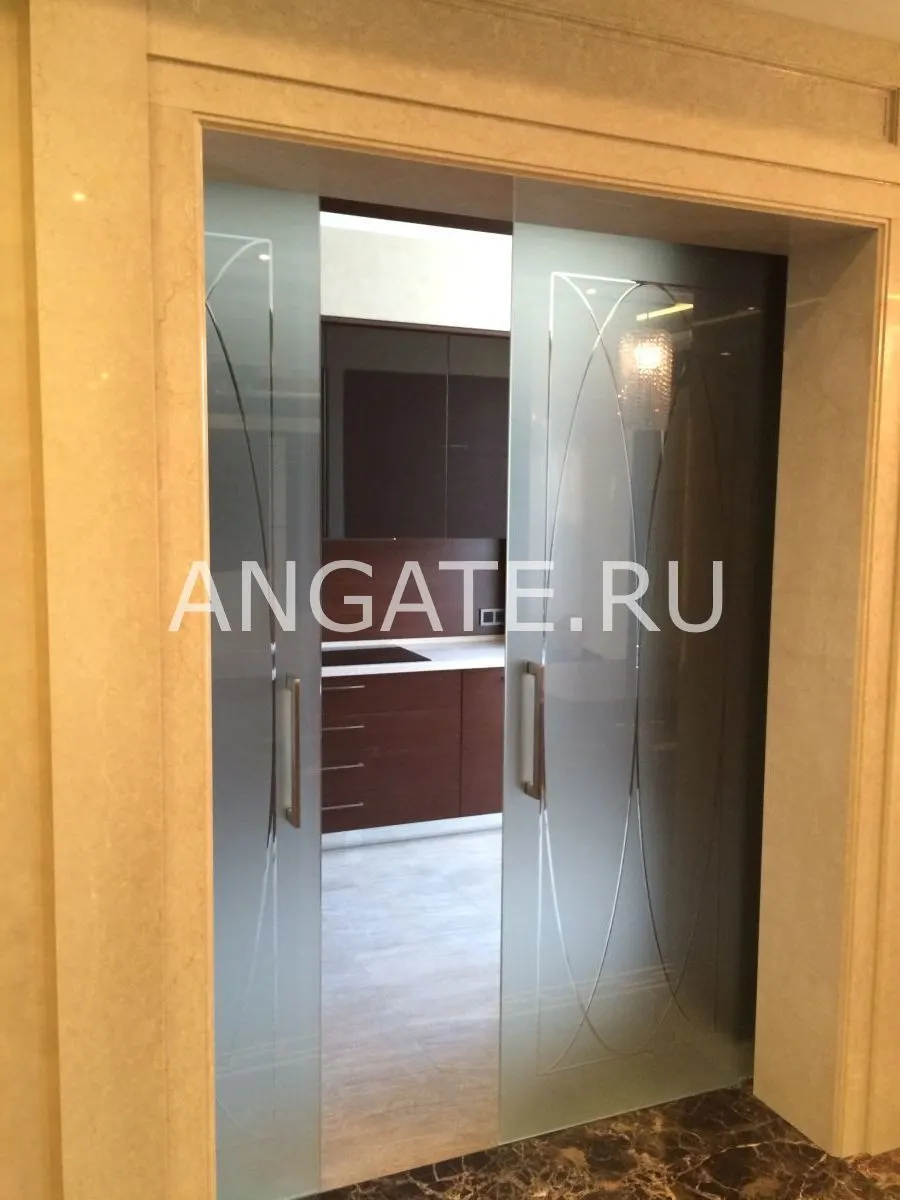

Декор наносят до или после закалки в зависимости от технологии. Пескоструйный рисунок, сатинирование кислотой, шелкография керамическими красками с последующим обжигом, тонировка в массе, бронза, графит, лакобель — всё это применимо к роторному полотну без ущерба для прочности.

Фурнитура: доводчики, патчи, замки, ручки

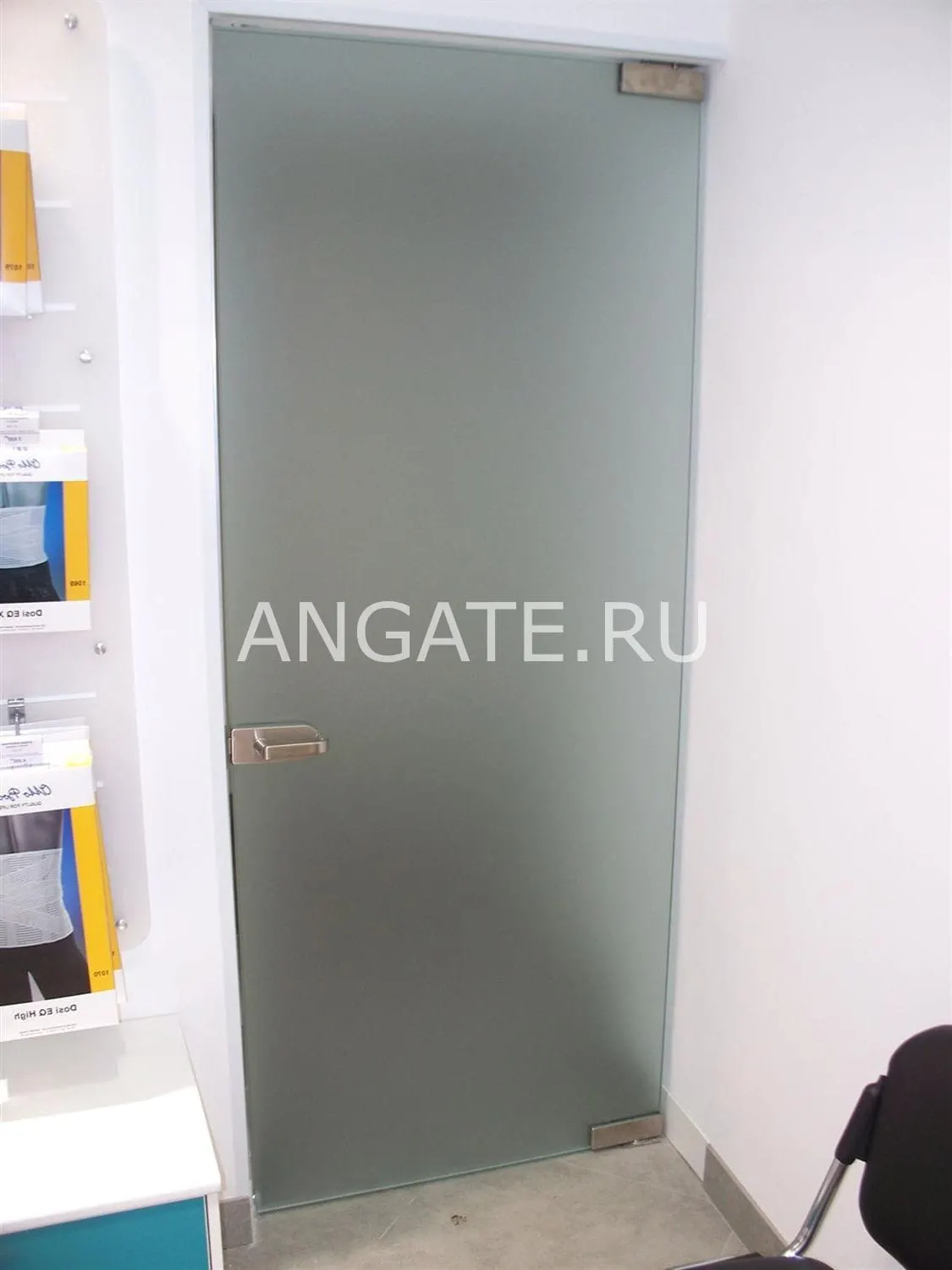

Верхний и нижний зажимные патчи — те самые металлические «уголки», которыми полотно охватывается по краям. Их делают из литого алюминия или нержавеющей стали AISI 304, внутри — прокладки из EPDM и полимерные вкладыши, распределяющие усилие зажима по стеклу. Дешёвые патчи без вкладышей создают точечное давление и со временем дают скол у кромки. Стандартная высота патча 45–70 мм, ширина по полотну от 200 мм; на тяжёлое полотно ставят удлинённые патчи во всю ширину створки.

Напольный доводчик подбирают по массе и ширине створки. Ориентир: модель класса EN3 держит полотно шириной до 950 мм, EN4 — до 1100 мм, EN5 — до 1250 мм. Отдельно смотрят на допустимую массу и на наличие фиксации. Гидравлика чувствительна к температуре: на входной группе, где зимой у порога держится −10 °C, масло густеет, и дверь начинает закрываться вдвое медленнее — для таких мест берут доводчики с термокомпенсацией.

Замки для цельностеклянной роторной двери бывают трёх схем: замок-патч в нижнем углу со штырём в пол, замок в вертикальной кромке с ригелем в ответную планку на стойке и электромагнитный замок в верхней перекладине для интеграции с СКУД. Ручки — скобы длиной 300–1200 мм из нержавейки, латуни, чёрного матового покрытия; для маятниковой двери ручку ставят с обеих сторон, потому что тянуть на себя придётся из обоих положений.

• Патчи — только с полимерными вкладышами, зажим равномерный по всей кромке;
• Доводчик — по массе и ширине створки, для улицы с термокомпенсацией;
• Фиксация на 90° удобна в проходных зонах и на разгрузке товара;
• Электромагнитный замок и СКУД — офисы, серверные, зоны ограниченного доступа.

Расчёт массы, оси и нагрузок

Масса полотна считается просто: закалённое стекло весит 2,5 кг на квадратный метр каждого миллиметра толщины. Полотно 2100 × 1000 мм из стекла 12 мм — это 2,1 м² × 12 × 2,5 = 63 кг, плюс 3–5 кг на патчи и ручку. Триплекс 10.10.2 той же площади потянет уже около 90 кг. Именно эта цифра определяет и класс доводчика, и требования к перекрытию, и глубину приямка: под усиленный механизм нужно 70–80 мм чистой стяжки.

Момент, который должен преодолеть доводчик, зависит не только от массы, но и от ширины створки. Дверь шириной 1200 мм при той же массе создаёт заметно больший момент, чем дверь 800 мм, потому что центр тяжести дальше от оси. Отсюда практическое ограничение: цельностеклянная роторная створка шире 1250 мм требует индивидуального подбора и почти всегда — доводчика на 300 кг. Двустворчатую схему в такой ситуации делать разумнее, чем гнаться за одним огромным полотном.

Отдельно проверяют пол и потолок. Нижний узел передаёт всю вертикальную нагрузку на плиту через корпус доводчика — стяжка не должна крошиться, иначе корпус со временем «утонет» и полотно начнёт цеплять пол. Верхний осевой узел воспринимает горизонтальное усилие: если он крепится к гипсокартону без закладной, за полгода лист продавится и появится люфт. Правильное решение — стальная закладная пластина или монтаж в алюминиевую перекладину светопрозрачной перегородки, что мы и закладываем в проект.

Ветровая нагрузка учитывается для входных роторных дверей. Порыв, действующий на полотно площадью 2 м², создаёт усилие в десятки килограммов; без фиксатора дверь может распахнуться до упора и ударить по стойке. Поэтому на улице обязательны демпфер обратного хода и ограничитель угла открывания.

Где ставят роторные двери

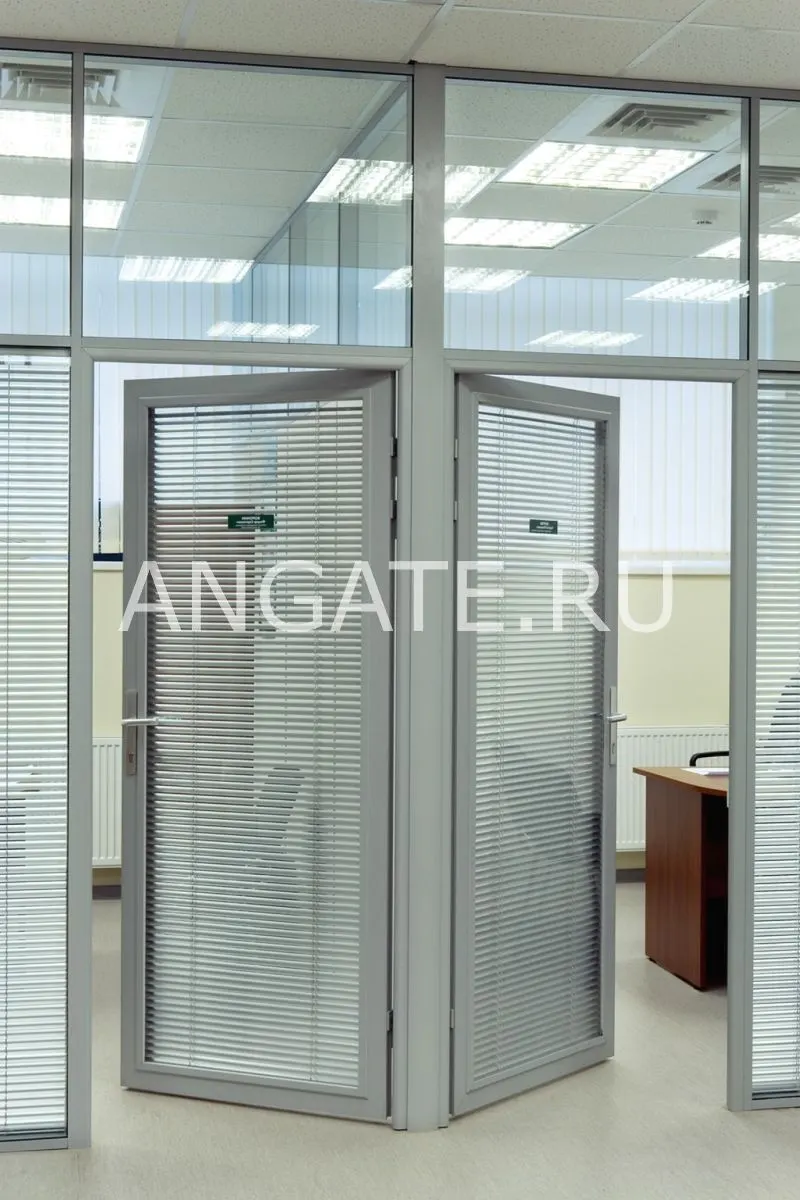

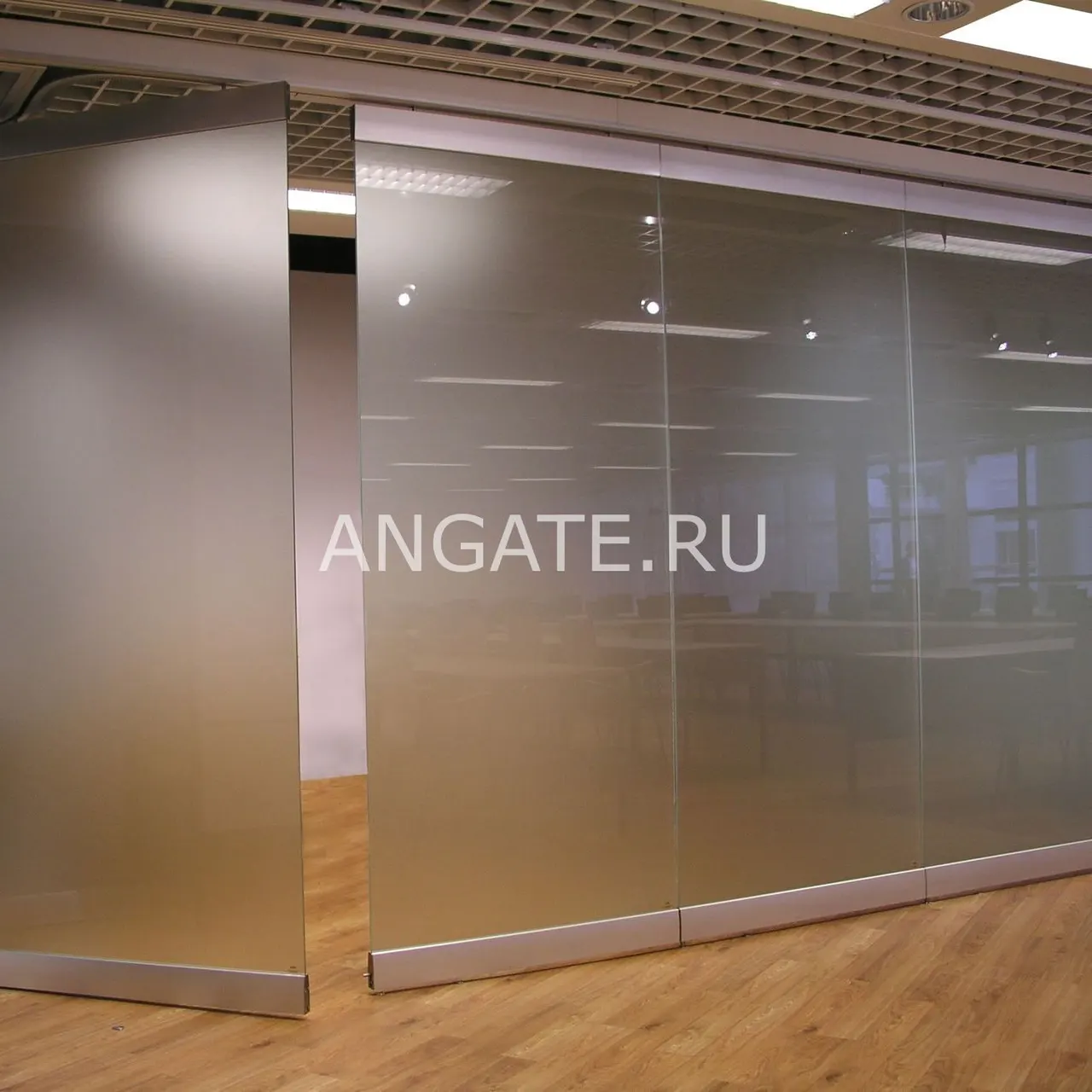

Офисы — основная территория роторных дверей. Стеклянная перегородка ресепшена, переговорной или кабинета руководителя логично завершается таким же прозрачным полотном без коробки: взгляд не спотыкается о раму, помещение читается целиком. Маятниковое открывание удобно там, где люди ходят с ноутбуками и чашками кофе: дверь толкается плечом в любую сторону и сама возвращается. Электромагнитный замок в перекладине превращает такую дверь в контролируемый вход в серверную или бухгалтерию.

Торговля и общественные пространства — вторая зона. Магазин в галерее ТЦ, шоурум, салон красоты, аптека, кофейня: роторная дверь на напольном доводчике с фиксацией на 90° выдерживает сотни циклов в день и не требует ничего, кроме годовой регулировки. Полотно из триплекса с логотипом, нанесённым шелкографией, работает и как дверь, и как вывеска. В сервисных проходах между торговым залом и складом маятниковая схема — вообще единственное разумное решение: руки заняты, дверь открывается корпусом.

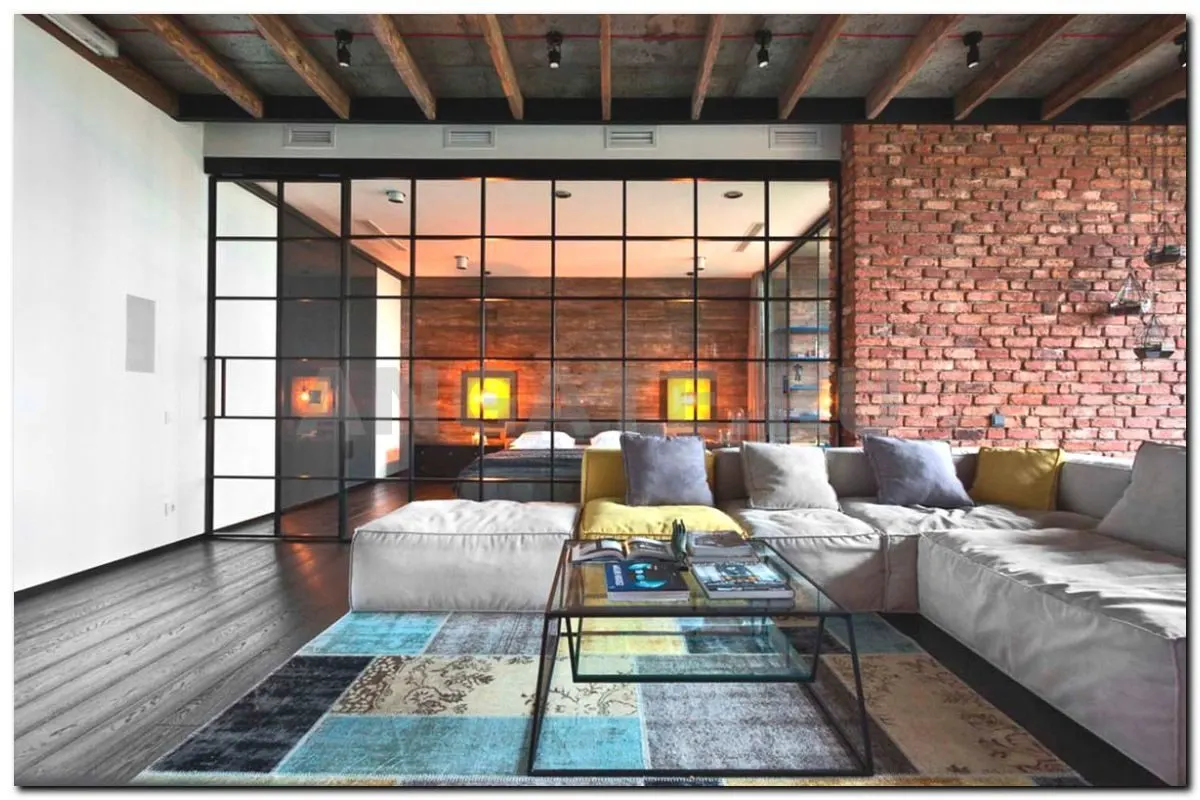

В частных интерьерах роторные двери решают задачу больших проёмов. Полотно высотой 2600–3000 мм со скрытыми осевыми узлами превращается в архитектурный элемент; матовое или бронзовое стекло даёт приватность без потери света. Ставят их между гостиной и кабинетом, в гардеробные, в винные комнаты, а также на входах в квартиры-студии с двусветным пространством. Отдельная ниша — санузлы и хаммамы, где влажность 80–90% губит дерево, а закалённое стекло с нержавеющей фурнитурой служит десятилетиями.

Замер, изготовление и монтаж

Первый шаг — бесплатный замер. Инженер «Стеклофорт» проверяет проём по трём точкам вертикали и по трём горизонтали, снимает диагонали, ищет отклонение от прямого угла. Для роторной двери допуск жёстче, чем для распашной: зазоры 4–6 мм равномерны только при разнице диагоналей не более 3 мм. Тогда же определяют, есть ли возможность утопить доводчик, какая толщина стяжки, где проходят трубы тёплого пола, чем зашит потолок и есть ли закладная под верхний узел.

Второй шаг — чертёж и спецификация: размер полотна с учётом зазоров, толщина и тип стекла, декор, положение отверстий под патчи и ручку, класс доводчика, тип замка. Заказчик утверждает чертёж, и только после этого лист уходит на раскрой: режется по размеру, обрабатываются кромки, сверлятся отверстия, наносится декор, затем полотно идёт в закалочную печь. Возврата на этом этапе нет, поэтому мы всегда просим проверить размеры и расположение ручки на чертеже дважды.

Третий шаг — монтаж, обычно 3–5 часов. Приямок вырубается или заливается заранее, корпус доводчика выставляется по уровню в двух плоскостях, затем монтируется верхний осевой узел строго по отвесу над центром штифта. Полотно поднимают вдвоём на присосках, заводят в патчи, зажимают динамометрическим ключом с контролируемым моментом и регулируют. Финал — настройка скорости хода и дохлопа, проверка зазоров по периметру и 50–100 контрольных циклов. Изготовление — 5–7 рабочих дней, гарантия по договору до 7 лет.

• Замер бесплатно, заявка на info@steklofort.ru;
• Чертёж утверждается до закалки — после неё изменения невозможны;
• Монтаж 3–5 часов, приямок под доводчик готовится заранее;
• Срок изготовления 5–7 рабочих дней, гарантия до 7 лет.

Регулировка, уход и типовые ошибки

Роторная дверь регулируется двумя-тремя винтами доводчика. Первый винт задаёт скорость от 180° до 15°, второй — скорость дохлопа на последних градусах, третий (если есть) — задержку закрывания. Раз в год створку стоит проверить: если полотно перестало доходить до закрытого положения или начало хлопать, дело почти всегда в подстройке гидравлики, а не в поломке. Заодно проверяют момент затяжки патчей и отсутствие люфта в верхнем узле.

Уход за стеклом — мягкая ткань и нейтральное средство, никаких абразивов, скребков и меламиновых губок: они матируют поверхность необратимо. Матовое и сатинированное стекло моют только специальным составом без масел, иначе на нём остаются жирные пятна, которые не выводятся. Нержавеющие патчи протирают по направлению шлифовки, чёрные матовые покрытия — влажной салфеткой без спирта. Приямок доводчика раз в год открывают и вычищают: пыль и вода из мойки полов — главная причина коррозии корпуса.

Типовых ошибок пять. Первая — стекло 8 мм на полотне шире 800 мм: створка вибрирует и через год даёт скол у патча. Вторая — доводчик не по массе: дверь либо не закрывается, либо бьёт по стойке. Третья — верхний узел в гипсокартоне без закладной. Четвёртая — попытка просверлить закалённое стекло на объекте, чтобы «чуть подвинуть ручку». Пятая — установка роторной двери там, где нужна герметичность: маятниковая схема не имеет притвора, и звук, запахи, сквозняк проходят через зазор.

• Не мойте стекло абразивом и не пользуйтесь скребком даже для наклеек;
• Раз в год: регулировка доводчика, затяжка патчей, чистка приямка;
• Не ставьте роторную дверь в спальню и на кухню — нет притвора и шумоизоляции;
• Не меняйте положение ручки после закалки — потребуется новое полотно.

Сравнение с другими типами дверей

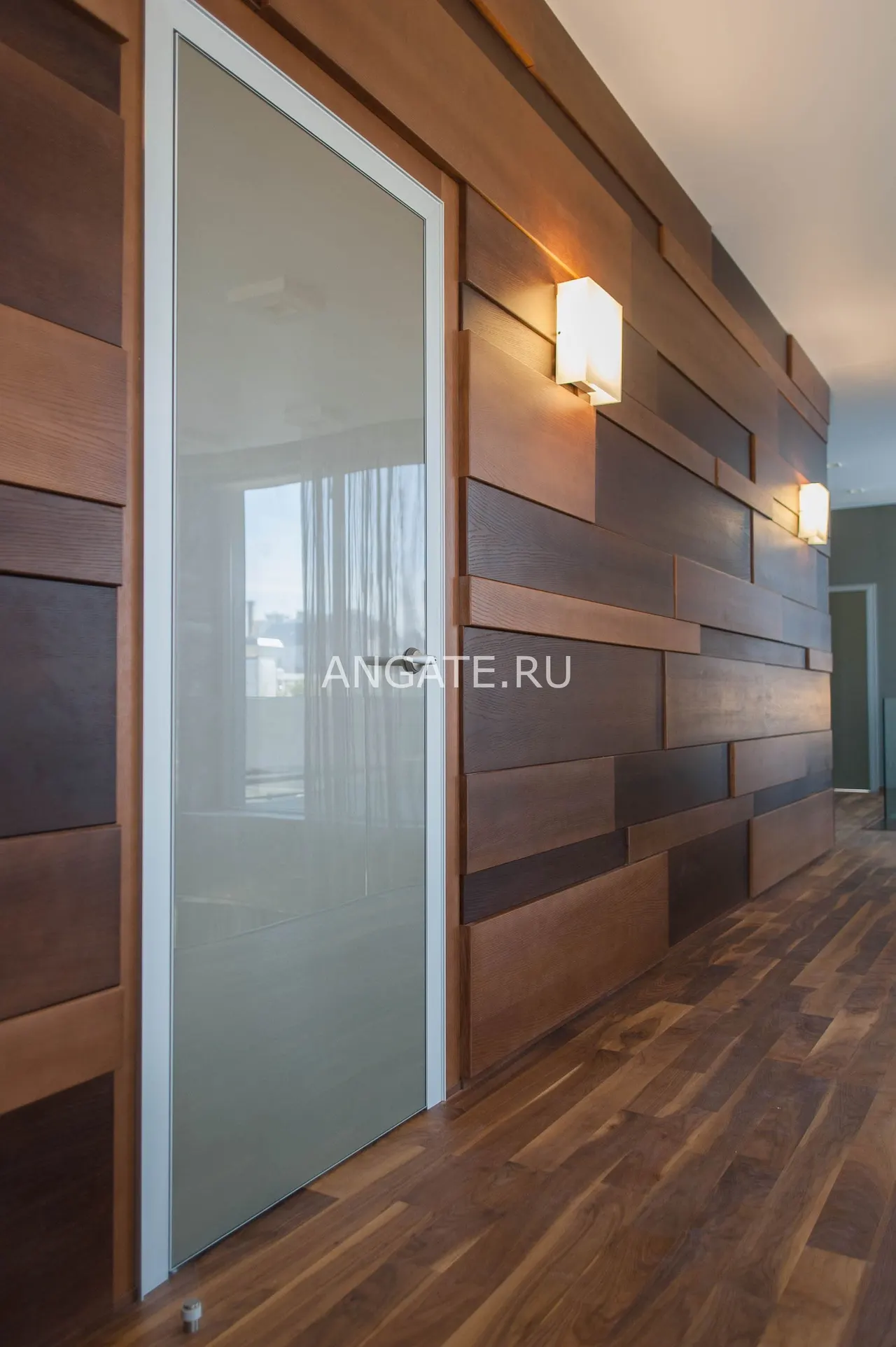

Против распашной двери на петлях роторная выигрывает по несущей способности и внешнему виду: нет коробки, нет наличников, нет риска провиса. Она открывается в обе стороны, что незаменимо в потоке. Проигрывает — по герметичности и звукоизоляции: зазор 4–6 мм по периметру не закрыть уплотнителем. Поэтому в квартире роторную дверь ставят в гардеробную и кабинет, но не в спальню, где важна тишина.

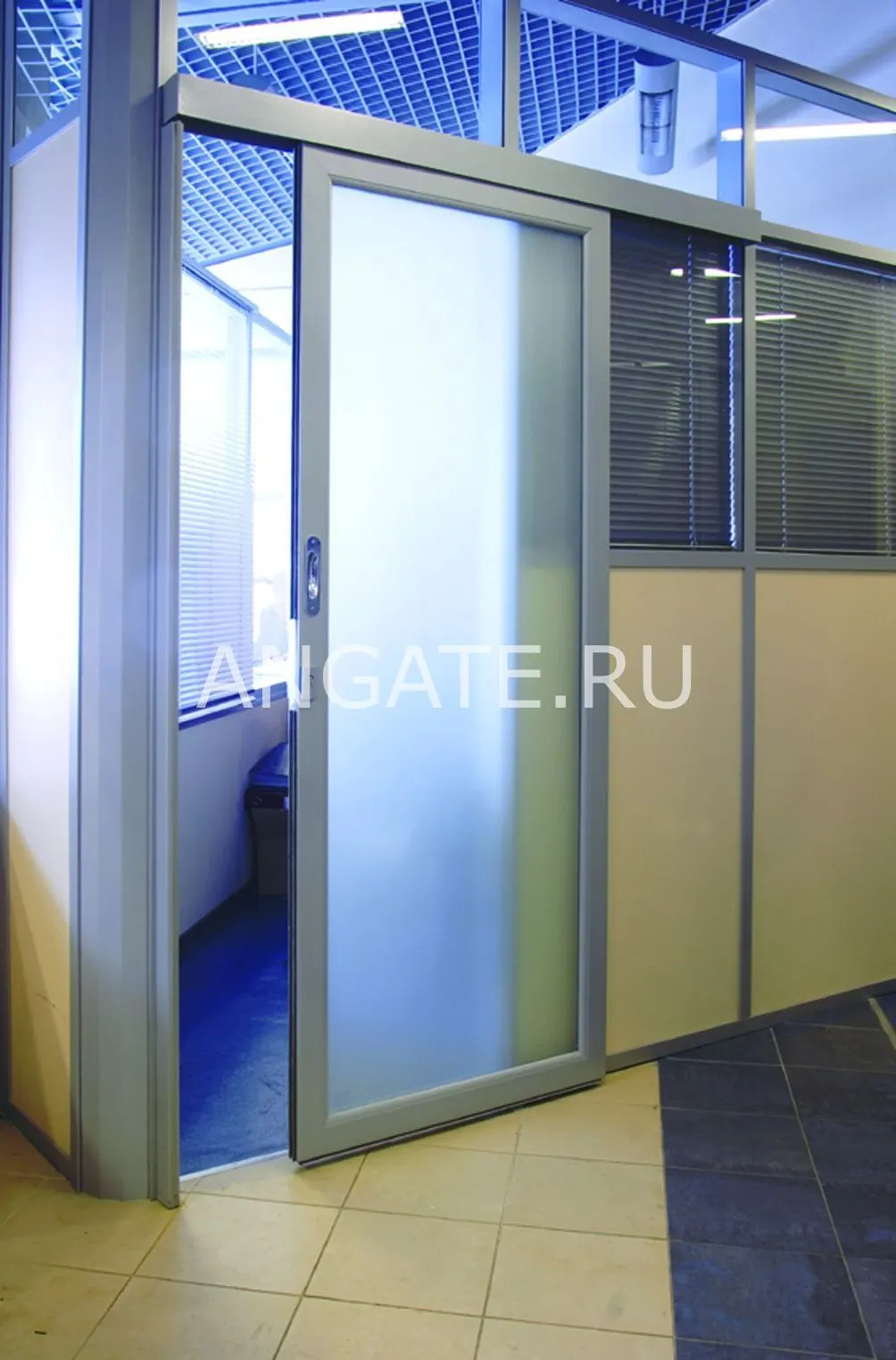

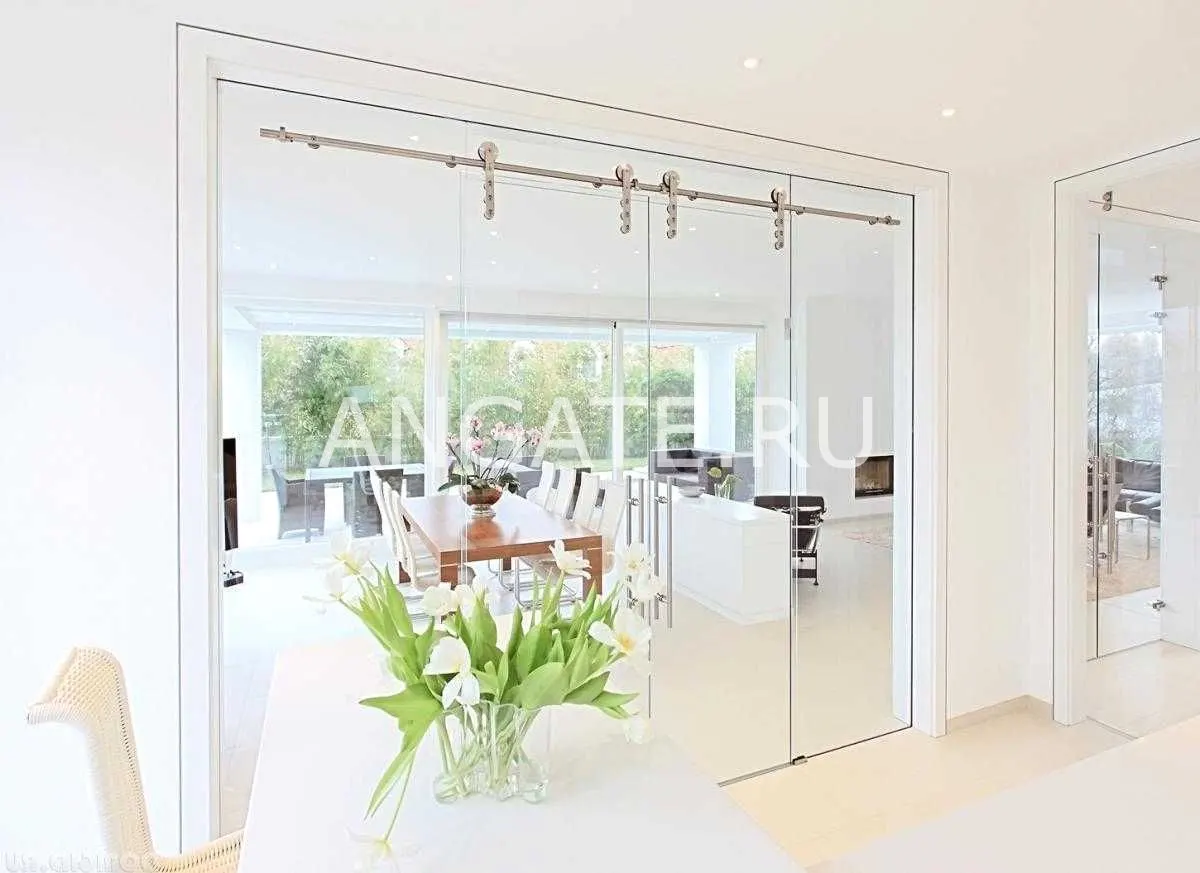

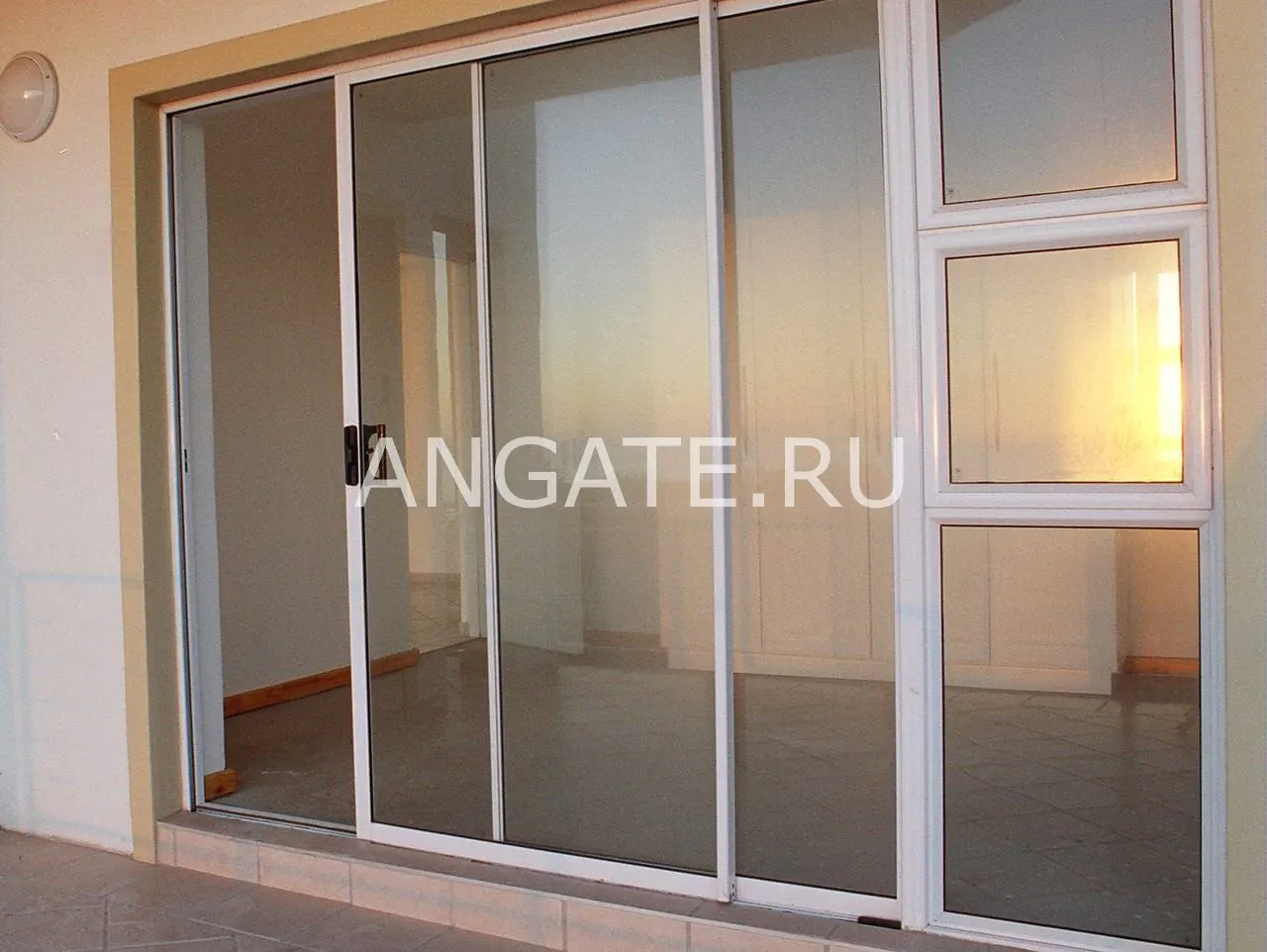

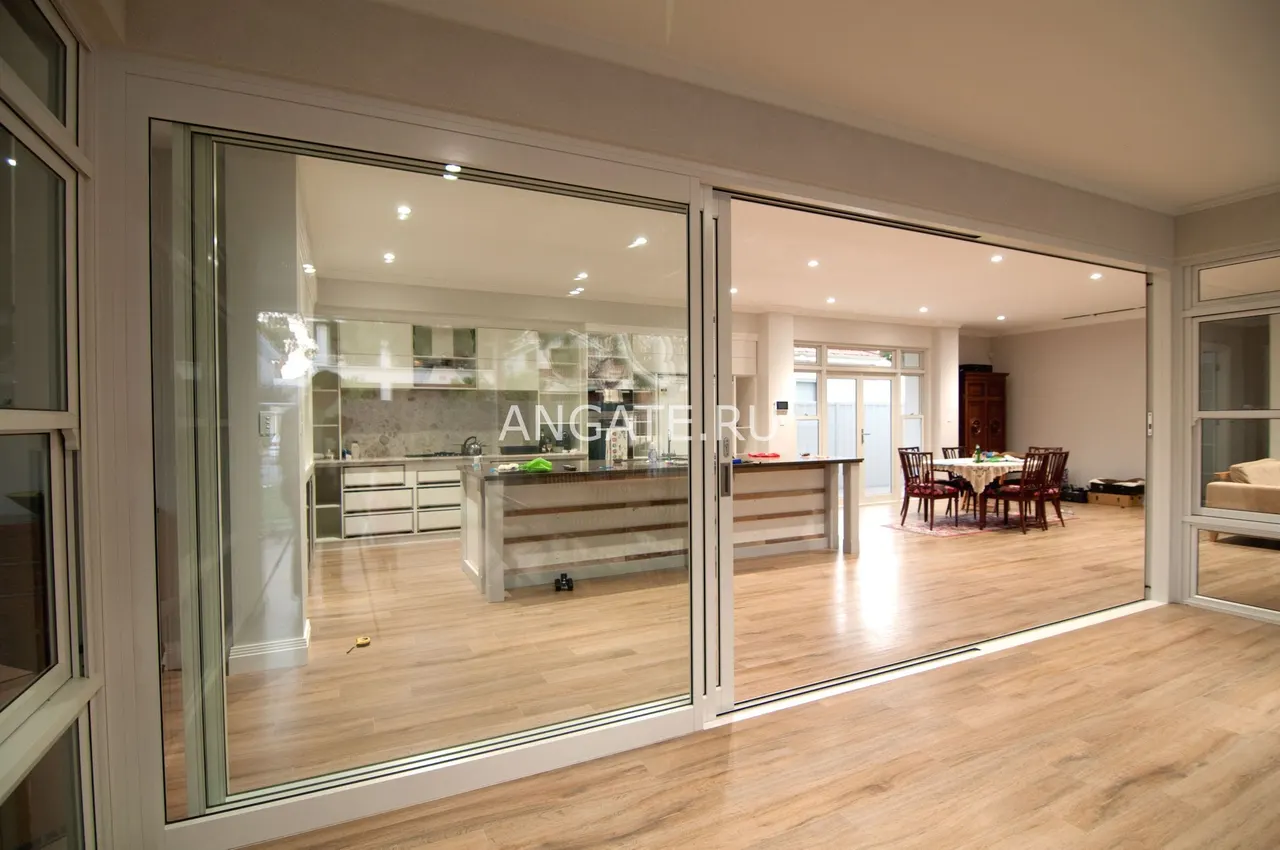

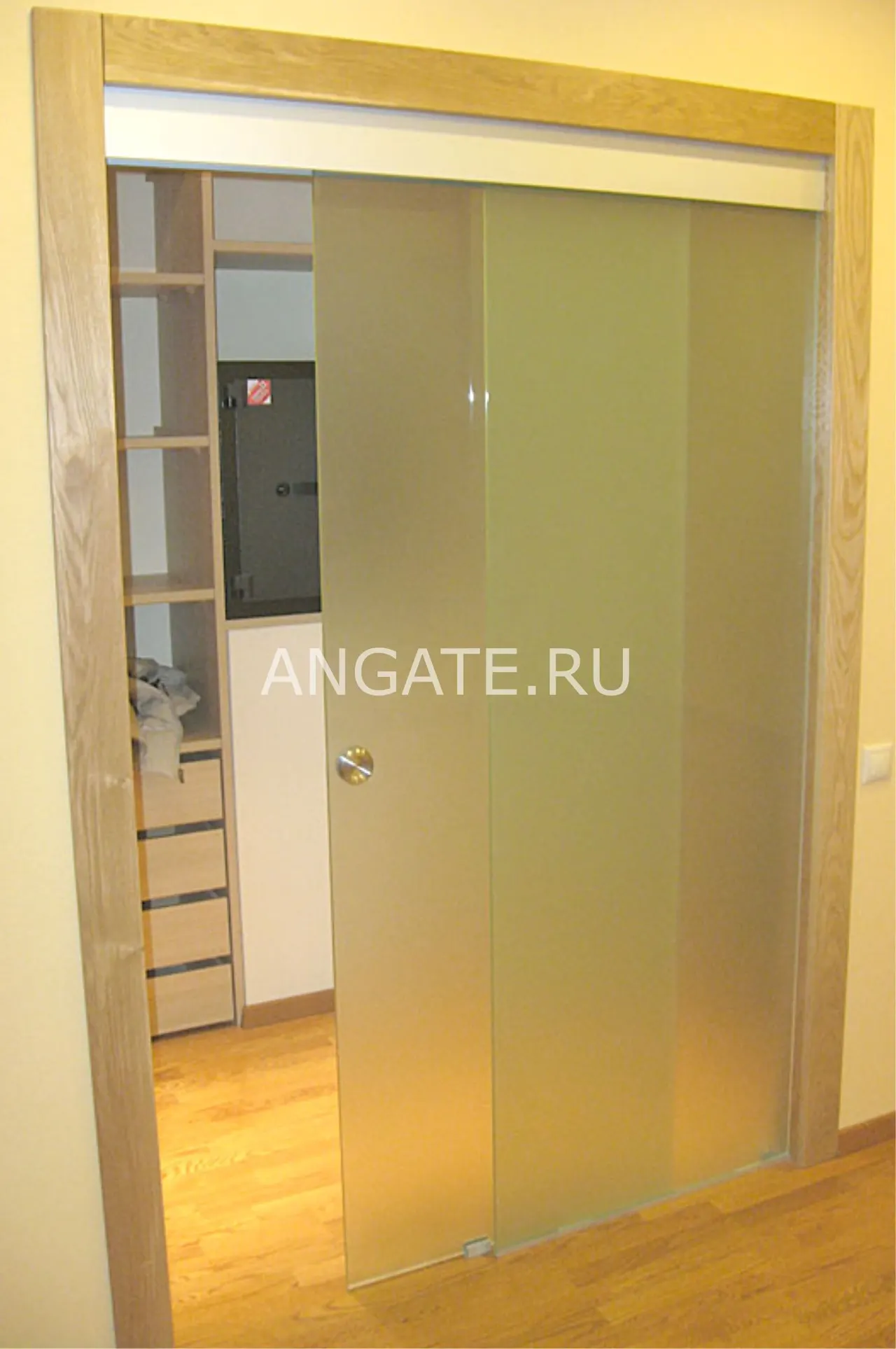

Против раздвижной системы роторная дверь надёжнее и дешевле в обслуживании: нет роликов, нет направляющей, в которую забивается пыль, нет капризного механизма синхронизации. Зато раздвижная не занимает места при открывании — критично для узких коридоров шириной менее 1000 мм. Практическое правило: если перед проёмом есть свободный радиус, равный ширине створки, роторная схема лучше; если нет — только откатная.

Против карусельной вращающейся двери роторная существенно дешевле и проще: там барабан, гнутое стекло, привод и датчики, здесь — полотно, два патча и доводчик. Но энергосберегающего шлюза роторная не создаёт, поэтому на входе крупного здания она обычно идёт в паре с тепловой завесой. В офисах, магазинах и внутри квартиры роторная схема закрывает 90% задач, оставляя карусельной только большие вестибюли с постоянным потоком.

• Роторная vs распашная: выше несущая способность, ниже герметичность;
• Роторная vs раздвижная: проще и дешевле в эксплуатации, но нужен радиус открывания;
• Роторная vs карусельная: в разы дешевле, но без эффекта воздушного шлюза;
• Роторная vs дверь в коробке: нет наличников, но нет и притвора с уплотнителем.

Из чего складывается цена

Расчёт роторной двери в «Стеклофорт» начинается от 2700 ₽ за м². В эту базу входит полотно из закалённого стекла 8–10 мм с полированной кромкой без декора. Комплект фурнитуры считается отдельно, потому что разброс здесь больше, чем по стеклу: простой напольный доводчик на 80 кг и усиленный на 300 кг с термокомпенсацией различаются кратно. Средняя офисная роторная дверь 2100 × 900 мм из стекла 10 мм с патчами из нержавейки, доводчиком и скобой 600 мм собирается в понятную сумму уже на замере.

Что двигает цену вверх: толщина 12 мм вместо 10 мм, триплекс вместо монолита, высота полотна свыше 2400 мм, ширина свыше 1000 мм, смещённая ось, скрытые осевые узлы, электромагнитный замок с интеграцией в СКУД, декор — пескоструй, шелкография, сатинирование, тонировка в массе, латунная или чёрная фурнитура вместо стандартной нержавеющей. Что снижает: типовые габариты, прозрачное стекло, стандартный доводчик, ручка-скоба каталожной длины.

Скрытые расходы обычно связаны с полом и потолком. Приямок под доводчик в готовой стяжке — это алмазная резка, вывоз мусора и восстановление покрытия; закладная под верхний узел в гипсокартонном потолке — демонтаж и обратная зашивка листа. Всё это мы фиксируем в смете после бесплатного замера, чтобы на объекте не появилось «доплат по факту». В цену «под ключ» входят полотно, фурнитура, доставка, монтаж, регулировка и вывоз упаковки. Срок — 5–7 рабочих дней, гарантия — до 7 лет. Расчёт по вашим размерам пришлём на info@steklofort.ru.
