Вращающиеся стеклянные двери

Как устроена карусельная дверь

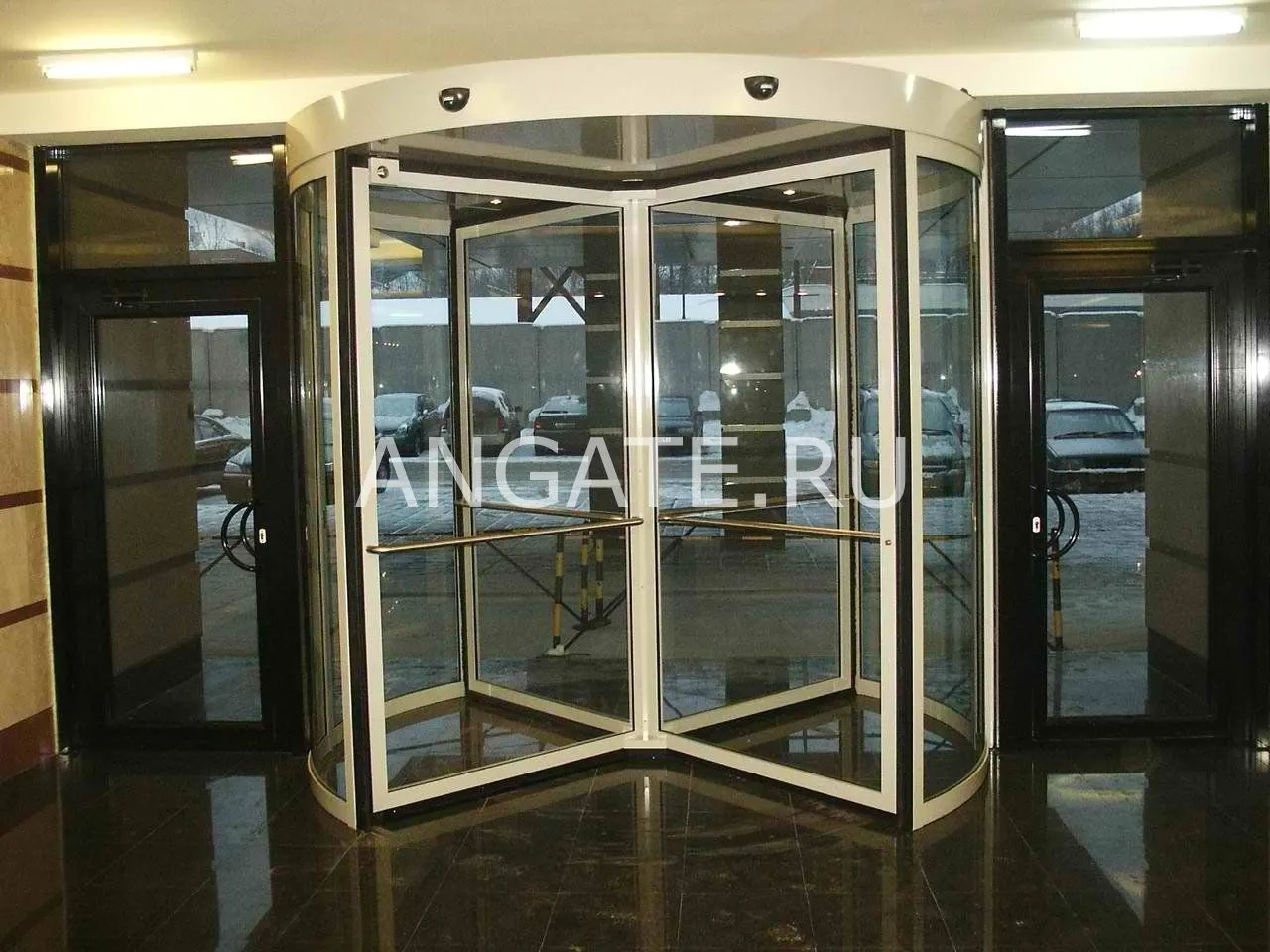

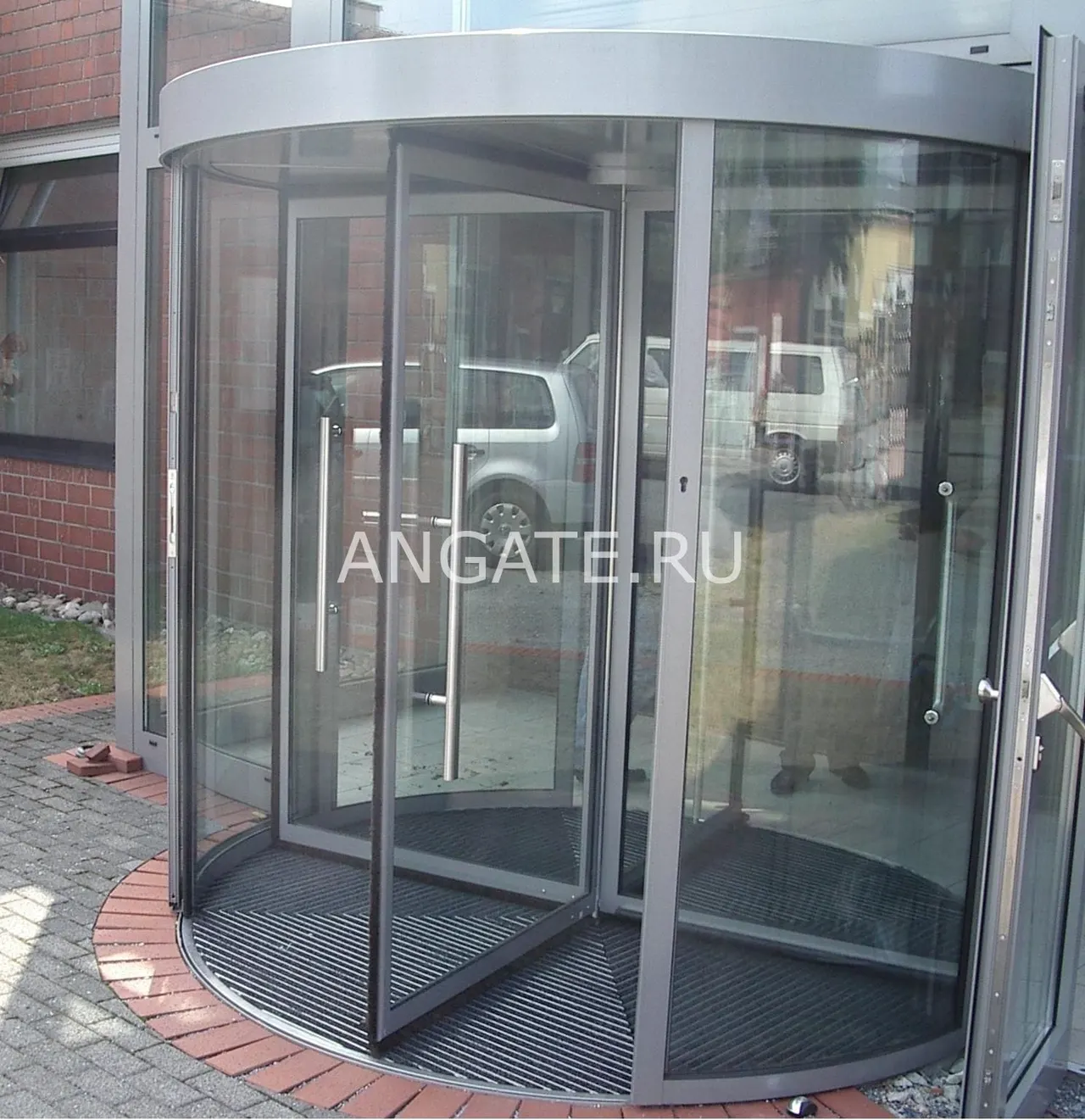

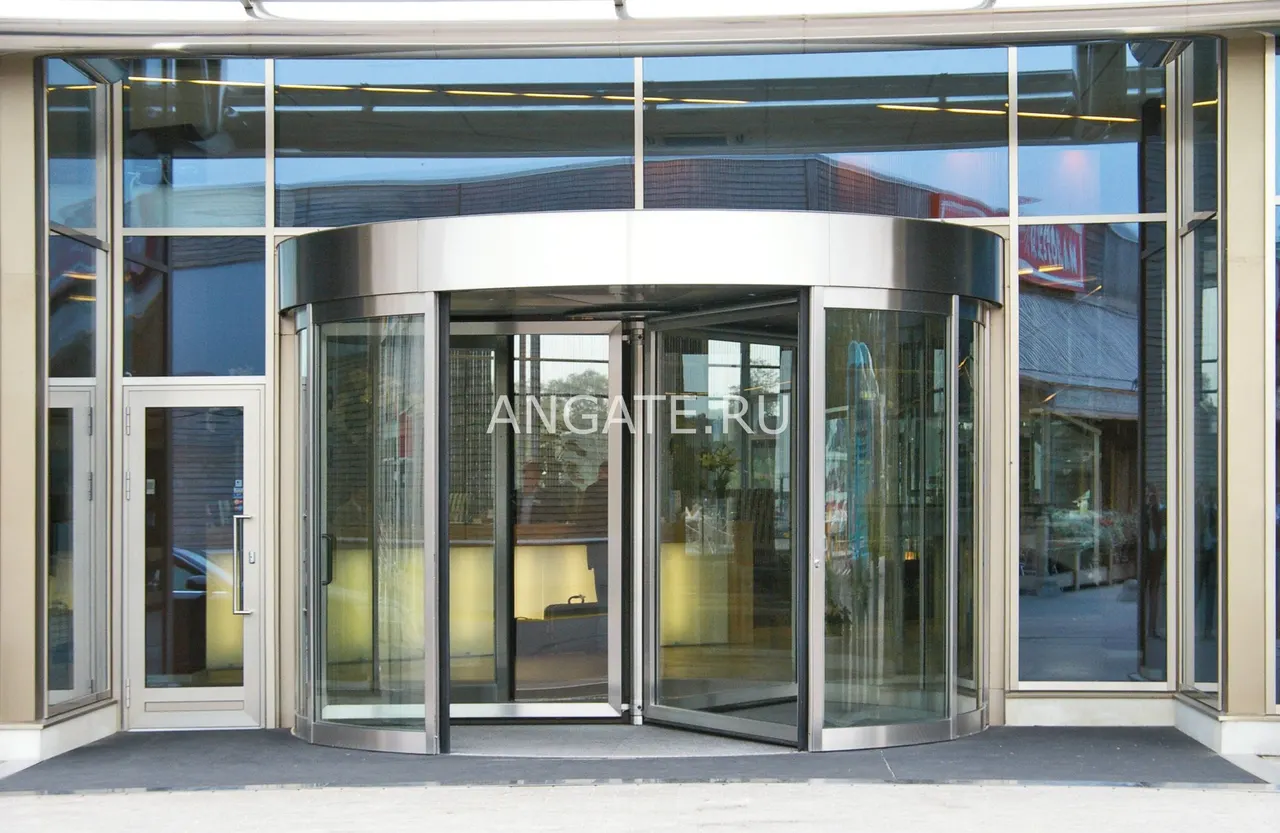

Вращающаяся дверь состоит из трёх узлов: неподвижного цилиндрического ограждения, подвижного барабана с крыльями и приводной группы в потолочном коробе или в напольном приямке. Ограждение собирают из двух гнутых стеклянных сегментов, каждый из которых закрывает примерно четверть окружности; между ними остаются два проёма — вход с улицы и выход в вестибюль. Барабан несёт от двух до четырёх плоских створок, жёстко закреплённых на центральном валу. Человек заходит в сектор, делает несколько шагов, и створка выносит его в помещение, при этом хотя бы одно крыло всегда перекрывает проём.

Центральный вал опирается на упорный подшипник в полу и удерживается радиальным подшипником в потолочном коробе. Именно эта пара определяет плавность хода: люфт вала в 1–2 мм превращается в заметное биение крыла по щётке ограждения. В верхнем коробе высотой 250–450 мм прячутся мотор-редуктор, тормоз, плата управления и аварийный аккумулятор, там же размещают подсветку периметра. Нижняя часть барабана обычно заканчивается алюминиевым порогом-кольцом либо алюминиевой обоймой, утопленной в чистовой пол заподлицо.

Ключевая деталь конструкции — уплотнение по периметру. По вертикальным кромкам крыльев и по низу идут щёточные или силиконовые ленты, которые скользят по гнутому стеклу ограждения и по полу. Они не несут нагрузки, но именно они обеспечивают главный эффект вращающейся двери: воздушный шлюз, при котором внутренний объём здания никогда не соединяется с улицей напрямую. Правильно настроенный ворс с натягом 2–3 мм не свистит на ходу и не изнашивается за один сезон.

Виды конструкций: крылья, диаметры, привод

Классификация начинается с числа крыльев. Четырёхкрылая дверь — самый герметичный вариант: два крыла всегда перекрывают проход, тамбурный эффект максимальный, зато сектор для человека получается узким, и с чемоданом или коляской в нём тесно. Трёхкрылая схема даёт более просторный сектор и пропускает до 1500–2000 человек в час, но требует более точной регулировки уплотнений. Двухкрылая конструкция применяется редко и почти всегда с автоматикой: она удобна для проноса габаритного багажа, однако при остановке барабана проём остаётся открытым.

Второй параметр — диаметр барабана. Для небольшого офисного вестибюля берут 1800–2000 мм, для торгового центра — 2400–3000 мм, для аэропорта и вокзала — 3600–4200 мм с большими секторами под тележки. Высота прохода стандартно 2100–2400 мм, полная высота конструкции с коробом достигает 2700–3000 мм, и это надо закладывать в проект перекрытия заранее. Отдельная разновидность — двухпроходная дверь диаметром от 3600 мм, где барабан разделён на секторы так, что встречные потоки не пересекаются.

Третье деление — по приводу. Механические двери человек толкает сам, их ход тормозит только демпфер и регулятор скорости. Полуавтоматические стартуют от нажатия кнопки или от датчика присутствия и докручиваются приводом. Полностью автоматические работают от радарных и инфракрасных сенсоров, поддерживают постоянную скорость 1,0–1,5 об/мин и умеют останавливаться в положении «крест», перекрывая проём на ночь.

• 2 крыла — широкий сектор, багаж, тележки; тамбурный эффект минимальный;
• 3 крыла — оптимум по пропускной способности и герметичности, самый частый выбор;
• 4 крыла — максимальная защита от продува, вестибюли гостиниц и офисов класса А;
• Диаметр 1800–2000 мм — офис, 2400–3000 мм — ТЦ, от 3600 мм — транспортные узлы.

Стекло, профиль и несущие элементы

Крылья карусельной двери делают из закалённого стекла толщиной 10 или 12 мм. Восьмимиллиметровое допустимо только для малых диаметров и высоты прохода до 2100 мм, потому что крыло работает как консоль и при боковом усилии человека прогибается. Верхняя и нижняя кромки полотна зажимаются в алюминиевые прижимные профили высотой 60–120 мм, вертикальная кромка у оси крепится к валу через рёбра или патч-фитинги из нержавеющей стали. Свободная кромка остаётся открытой, поэтому её полируют и притупляют — иначе ворсовое уплотнение будет резаться о стекло.

Гнутое ограждение — самый дорогой и самый ответственный элемент. Его формуют в печи по индивидуальному радиусу, обычно из закалённого стекла 10 мм или из гнутого триплекса 8.8.2. Триплекс предпочтителен для мест с высоким трафиком: даже при разрушении осколки удерживаются плёнкой, и барабан не заклинивает битым стеклом. Допуск на радиус — ±2 мм, на высоту сегмента — ±1,5 мм; иначе крыло либо не достанет до ограждения, либо упрётся в него.

Профиль и фурнитура выполняются из алюминиевых сплавов серии 6060/6063 или из нержавеющей стали AISI 304. Порошковая окраска по RAL, анодирование под шампань и бронзу, шлифованная либо полированная нержавейка — четыре типовых решения по внешнему виду. Для входов у бассейнов, в приморских городах и в зонах с реагентами берут только нержавеющую сталь: алюминиевая обойма порога под противогололёдной солью теряет покрытие за два-три сезона.

Отдельно считают массу барабана. Три крыла 12 мм высотой 2,3 м и шириной 1,2 м весят около 240 кг вместе с прижимами, и на упорный подшипник ложится ещё вес вала. Расчёт узла опоры — не формальность: недорогой подшипник качения без упорной шайбы проседает на 3–4 мм за год и начинает гудеть.

Автоматика, датчики и режимы работы

Мозг автоматической карусельной двери — контроллер в верхнем коробе. Он получает сигналы от радарных датчиков движения над каждым проёмом, от инфракрасных завес вдоль кромок крыльев и от датчиков присутствия в секторах. При обнаружении человека контроллер запускает мотор-редуктор и поддерживает окружную скорость на кромке крыла не выше 0,75 м/с — норма, при которой контакт с полотном не травмирует. Через 10–30 секунд после прохода барабан плавно останавливается: постоянное вращение днём и ночью только изнашивает уплотнения и тратит электроэнергию.

Режимов обычно пять. «Автомат» — стандартный проход по датчику. «Медленно» — скорость снижена до 0,4–0,5 м/с для пожилых людей и посетителей с колясками, включается отдельной большой кнопкой на стойке ограждения. «Лето» — барабан фиксируется в положении «звезда», проходы открыты, дверь работает как обычный проём. «Ночь» — крылья встают крестом и блокируются электромагнитным тормозом, что превращает конструкцию в закрытую витрину. «Выход» — вращение только в сторону улицы, удобно при эвакуации потоков после мероприятия.

Питание берут от однофазной сети 220 В, потребление привода в рабочем цикле 300–800 Вт, в дежурном режиме — единицы ватт. Обязателен аварийный источник: при пропадании напряжения барабан должен доехать до безопасного положения, а не встать посреди сектора. Разумно завести дверь в общую диспетчеризацию здания по сухому контакту или по протоколу Modbus: тогда охрана видит режим, число проходов и аварии, не выходя из поста.

Безопасность: нормы, датчики, аварийный выход

Вращающаяся дверь считается сложным механизмом, и требования к ней жёстче, чем к обычной распашной. Стекло — только закалённое или многослойное по ГОСТ 30826 и ГОСТ 32565: обычное листовое в такой конструкции запрещено, поскольку при разрушении даёт длинные режущие осколки на уровне лица. Кромки крыльев закрывают резиновыми профилями с чувствительным элементом: касание сжимает профиль, замыкает контакт, и барабан мгновенно тормозит. Дополнительно ставят инфракрасные завесы у вертикальных кромок и датчик «нога у порога» на входе в сектор.

Второй пласт требований — эвакуация. По правилам противопожарного режима вращающаяся дверь не засчитывается в расчётную ширину эвакуационных выходов. Поэтому рядом всегда предусматривают распашную дверь или калитку нужной ширины, либо применяют крылья со складной книжной схемой (breakout): при усилии 220 Н полотно складывается по вертикальной оси и освобождает весь диаметр барабана за секунду. Складные крылья дороже жёстких примерно на треть, но в общественном здании это не опция, а условие приёмки.

Третий пласт — эксплуатационная безопасность. На стекло клеят маркировочную полосу или наносят пескоструйный рисунок на высоте 1,2–1,5 м, чтобы прозрачное полотно было заметно. Пол внутри барабана и на подходах должен иметь коэффициент трения не ниже 0,4 во влажном состоянии: полированный керамогранит у входа зимой — самая частая причина падений, а не сама дверь.

• Закалённое стекло 10–12 мм или гнутый триплекс — обязательное требование для крыльев и ограждения;
• Скорость на кромке крыла — не более 0,75 м/с в обычном режиме;
• Контактные кромки, ИК-завесы и датчики присутствия в каждом секторе;
• Складные крылья breakout и распашная дверь рядом — для эвакуации;
• Маркировка стекла на высоте 1,2–1,5 м и нескользкий пол в зоне барабана.

Где применяют вращающиеся двери

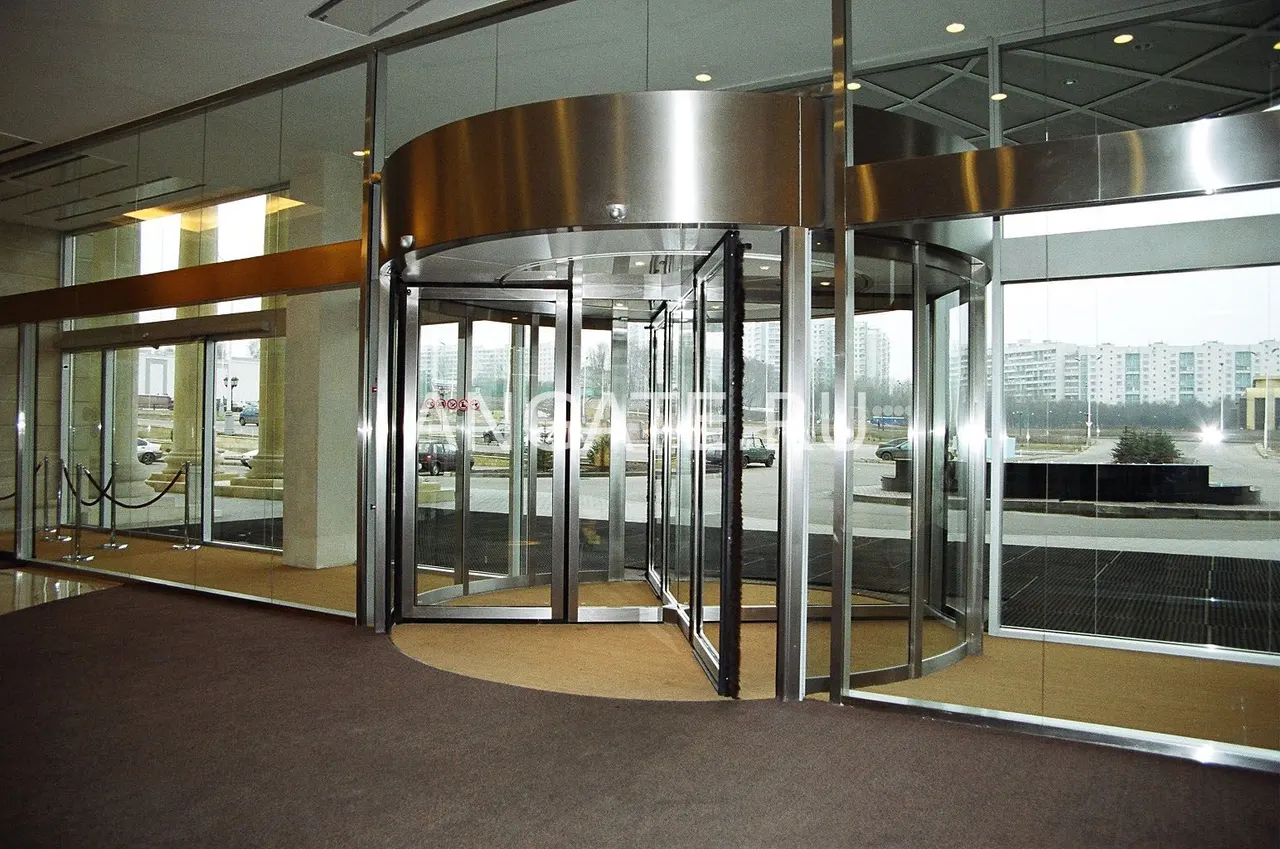

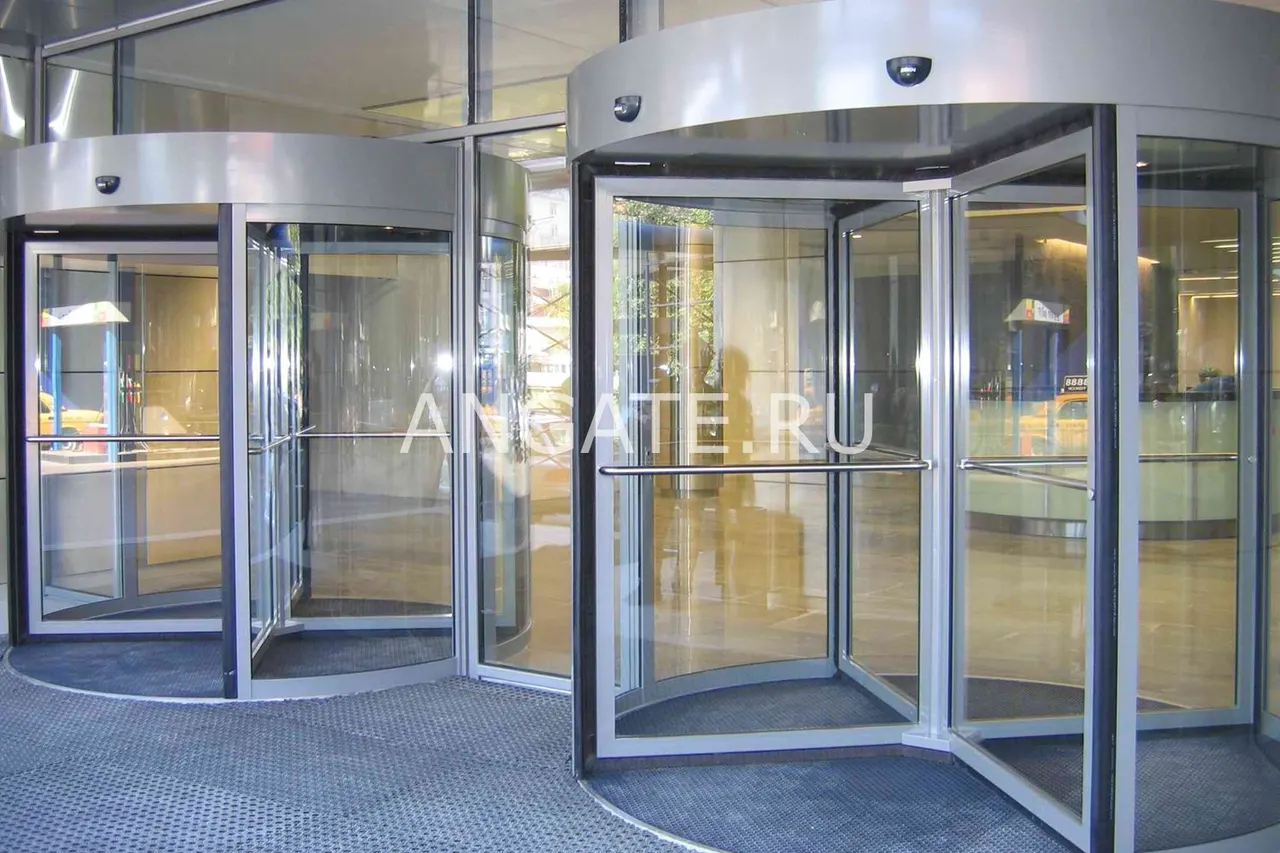

Первая и самая массовая область — вестибюли бизнес-центров. Здесь дверь решает три задачи сразу: держит тепло, гасит сквозняк, который иначе гуляет по всему первому этажу, и задаёт статус входной группы. Диаметр 2000–2400 мм с тремя крыльями закрывает поток в 300–600 человек в час, а в часы пик рядом открывают распашную створку. Для офиса класса А обычно берут нержавеющую сталь и подсветку периметра барабана по контуру верхнего короба.

Вторая область — торговые центры и универмаги. Тут важнее пропускная способность и защита от «тепловой пушки»: без карусельной двери магазин у входа зимой теряет до 15–20% тепла и вынужден ставить воздушные завесы мощностью в десятки киловатт. Диаметры от 2400 до 3000 мм, крылья 12 мм, автоматика с двумя скоростями, режим «лето» на период распродаж, когда поток идёт стеной.

Третья группа объектов — гостиницы, аэропорты, вокзалы и медицинские центры. Отелю нужен большой сектор под чемодан, аэропорту — под тележку, клинике — под каталку и коляску, поэтому диаметры растут до 3600–4200 мм, а скорость снижают. Отдельная ниша — частные дома и представительские офисы, где карусельная дверь малого диаметра 1600–1800 мм ставится не столько ради энергосбережения, сколько как архитектурный акцент холла с двусветным пространством.

Энергоэффективность и микроклимат вестибюля

Главный экономический аргумент в пользу карусельной двери — воздушный шлюз. Обычная распашная дверь при каждом открывании соединяет улицу и вестибюль напрямую, и через проём 2,1 × 1,0 м при разнице температур 25 °C проходит внушительный объём воздуха. Вращающаяся конструкция такого канала не образует никогда: одно крыло ещё не отошло от ограждения, а следующее уже подошло. Инфильтрация падает в разы, и вместо тепловой завесы на 18 кВт хватает завесы на 6 кВт или её отсутствия.

Второй эффект — устранение эффекта дымовой трубы. В многоэтажном здании тёплый воздух поднимается по лестницам и шахтам лифтов, создавая на первом этаже разрежение. Из-за него распашные двери начинает буквально вырывать из рук, а лифтовые шахты гудят. Карусельная дверь разрывает эту связь и стабилизирует давление, что заодно продлевает жизнь доводчикам соседних дверей и снимает жалобы на сквозняк у ресепшена.

Третье — шум и пыль. Плотное щёточное уплотнение по периметру срезает уличный шум на 20–25 дБ и не пускает внутрь листву, снег и городскую пыль. Это заметно на входах, выходящих на оживлённый проспект: гардероб и стойка администратора перестают быть самым холодным и грязным местом здания. Дополнительно уменьшается нагрузка на грязезащитные решётки, а значит и на клининг.

• Инфильтрация наружного воздуха снижается в 3–8 раз против распашной двери;
• Мощность воздушно-тепловой завесы можно уменьшить вдвое или отказаться от неё;
• Шум с улицы гасится на 20–25 дБ, пыль и снег в вестибюль не попадают;
• Снимается эффект дымовой трубы: перепад давления на первом этаже выравнивается.

Замер, изготовление и монтаж

Работа начинается с бесплатного выезда инженера «Стеклофорт» на объект. Он измеряет чистую высоту от пола до перекрытия, проверяет наличие и глубину закладной под верхний короб, оценивает ровность пола лазерным нивелиром: перепад более 3 мм на диаметр барабана придётся выбирать подливкой, иначе нижний ворс будет касаться пола неравномерно. Тогда же согласуют точку подвода электропитания, кабельную трассу к посту охраны и то, как дверь стыкуется с грязезащитой и с системой контроля доступа.

Дальше готовится проект: диаметр, число крыльев, высота прохода, формула стекла, тип привода, цвет профиля, наличие складных крыльев и подсветки. Отдельным листом идёт узел опоры и раскладка нагрузок на перекрытие — барабан диаметром 2400 мм с механикой весит 400–600 кг. После согласования конструкция уходит в цех: гнутьё и закалка ограждения, раскрой и обработка крыльев, сборка вала, монтаж привода, стендовая обкатка и настройка контроллера ещё до отгрузки.

Монтаж занимает 2–4 рабочих дня. Сначала выставляют напольную обойму и заливают приямок под упорный подшипник, затем крепят верхний короб к перекрытию и вывешивают вал строго по отвесу — отклонение более 1 мм на 2 метра высоты недопустимо. Потом устанавливают гнутые сегменты ограждения, навешивают крылья, регулируют ворс, подключают питание и датчики, прогоняют дверь 200–300 циклов и сдают объект по акту с настройкой всех режимов.

• Замер — бесплатно, заявка на info@steklofort.ru, выезд в течение 1–2 дней;
• Проект и спецификация — 2–3 дня, включая расчёт нагрузки на перекрытие;
• Изготовление типовой конструкции — от 5–7 рабочих дней, гнутое ограждение считается отдельно;
• Монтаж и пусконаладка — 2–4 дня, гарантия по договору до 7 лет.

Обслуживание, уход и типовые ошибки

Карусельная дверь — механизм, и она требует регламентного обслуживания, а не только мойки стекла. Раз в квартал проверяют натяг щёточного уплотнения, затяжку патч-фитингов на валу, состояние контактных кромок и работу ИК-завес. Раз в год меняют смазку в мотор-редукторе, замеряют люфт вала и тестируют аварийный аккумулятор под нагрузкой. Регламент занимает полтора-два часа и стоит несопоставимо дешевле замены просевшего упорного подшипника вместе с обоймой пола.

Уход за стеклом простой: мягкая ткань, тёплая вода, нейтральное средство, движение сверху вниз. Абразивные губки и порошки оставляют на закалённом стекле матовую сетку, которую невозможно убрать полировкой. Скребками пользоваться нельзя даже для наклеек. Нержавеющие детали протирают по направлению шлифовки; для алюминия под порошковой краской запрещены щёлочь и растворители. Уплотнения раз в сезон обрабатывают силиконовой смазкой — резина и ворс перестают скрипеть.

Ошибки повторяются от объекта к объекту. Первая — дверь без сопутствующей распашной створки: проект не проходит пожарную приёмку, конструкцию приходится переделывать. Вторая — экономия на складных крыльях там, где они предписаны. Третья — обычное стекло в ограждении вместо гнутого триплекса на трафике 2000+ человек в сутки. Четвёртая — постоянное вращение «чтобы красиво»: за год такой режим съедает ворс и удваивает расход по электричеству. Пятая — установка на пол без закладной, когда приямок вырубают уже после укладки керамогранита.

• Ежеквартально — натяг ворса, крепёж, датчики; ежегодно — смазка редуктора и тест аккумулятора;
• Мыть только мягкой тканью и нейтральным средством, без абразивов и скребков;
• Не блокировать датчики рекламными стойками и вазонами в зоне проёмов;
• Не оставлять барабан вращаться круглосуточно — включайте режим по датчику.

Из чего складывается цена

Стоимость вращающейся двери формируют четыре части: стекло, металл, автоматика и работы. В «Стеклофорт» расчёт стартует от 3200 ₽ за м² конструкции, но итог всегда считают за изделие целиком, потому что квадратный метр гнутого ограждения и квадратный метр плоского крыла — совершенно разные деньги. Механическая трёхкрылая дверь диаметром 2000 мм с закалённым стеклом 10 мм и алюминиевым профилем — базовый уровень. Автоматическая на 2400 мм с триплексным ограждением, складными крыльями и нержавеющей отделкой стоит кратно дороже.

Смету поднимают вверх: увеличение диаметра (каждые 200 мм — новый радиус гнутья и новая оснастка), стекло 12 мм вместо 10 мм, гнутый триплекс, складные крылья breakout, нержавеющая сталь вместо крашеного алюминия, подсветка периметра, интеграция с СКУД и диспетчеризацией, высота прохода более 2400 мм. Снижают смету: типовой диаметр, механический привод вместо автоматики, порошковая окраска, отказ от подсветки и стандартная высота потолка вестибюля.

Отдельная строка сметы — подготовка проёма и перекрытия. Если под верхний короб нет закладной, добавляется усиление; если пол уже уложен, придётся вскрывать его под приямок опоры. Всё это выявляется на замере, поэтому мы всегда фиксируем итог договором после выезда инженера, а не по телефону «на глаз». В цену «под ключ» входят конструкция, доставка, монтаж, пусконаладка, обучение персонала режимам и вывоз упаковки. Срок изготовления — от 5–7 рабочих дней, гарантия — до 7 лет. Расчёт по вашим размерам пришлём на почту: напишите на info@steklofort.ru.
