В чем заключаются особенности остекления каркасного дома

Чем каркасная стена отличается от каменной

Стена каркасного дома — это не монолит, а слоёный пирог: наружная обшивка, вентилируемый зазор, ветрозащитная мембрана, плита ОСП, стойки сечением 50 × 150 или 50 × 200 мм с утеплителем между ними, пароизоляционная плёнка и внутренняя обшивка. Общая толщина 200–300 мм, из которых нести нагрузку способны только деревянные стойки и обвязка. Всё остальное — заполнение. Это принципиально меняет подход к остеклению: анкер, который в кирпиче держится в любой точке, здесь попадёт либо в дерево, либо в пустоту с минеральной ватой.

Вторая особенность — подвижность. Древесина камерной сушки с влажностью 12–16% при монтаже за первый год отдаёт ещё несколько процентов и даёт усадку 1–3% по высоте стены, а дальше сезонно «дышит», расширяясь и сжимаясь поперёк волокон на 0,1–0,3%. Каркас перекрытий прогибается под нагрузкой. Жёстко замурованная в такую стену рама постепенно получает перекос — створка начинает цеплять, стеклопакет трескается по углу.

Третья особенность — герметичность контура. В каменном доме воздухопроницаемость стены сама по себе невелика; в каркаснике весь тепловой контур держится на пароизоляционной плёнке и её проклейке. Любое отверстие в этой плёнке становится каналом, по которому тёплый влажный воздух уходит в утеплитель и там конденсируется. Оконный проём — самое уязвимое место: периметр окна размером 1,5 × 1,5 м это шесть метров стыка, который придётся герметизировать.

Отсюда три требования к остеклению каркасника: крепление только в силовой каркас проёма, компенсационные зазоры, полностью замкнутый пароизоляционный контур.

Силовой каркас проёма: обвязка, хедер, стойки

Оконный проём в каркасной стене собирают заранее, ещё на этапе возведения каркаса. Сверху ставят хедер (перемычку) — сдвоенную или строенную доску 50 × 150–200 мм на ребро либо клеёную балку. Он принимает нагрузку от перекрытия и стропил и передаёт её на усиленные стойки по бокам: одна несущая и одна-две обвязочные, прибитые к ней. Снизу — подоконная доска, опирающаяся на короткие стойки-домкраты с шагом не более 600 мм.

Сечение хедера считают по пролёту. Для проёма шириной до 1,2 м обычно достаточно двух досок 50 × 150 мм, до 1,8 м — 50 × 200 мм, для панорамного портала шириной 3–4 м требуется клеёная балка высотой 200–300 мм либо стальной профиль. Экономия здесь заканчивается плачевно: прогиб перемычки всего на 4–5 мм передаётся на верхнюю грань рамы, и стеклопакет лопается по диагонали от угла.

Между верхом рамы и низом хедера обязателен деформационный зазор 15–25 мм, заполненный мягким утеплителем, а не пеной под давлением. Он забирает на себя усадку и прогиб перекрытия, не передавая нагрузку на светопрозрачную конструкцию. По бокам достаточно 10–15 мм, снизу — 10–20 мм с опорой рамы на монтажные подкладки из плотного пластика или лиственницы.

Если дом уже построен, а проём нужно расширить, работу начинают с временной подпорки перекрытия — только после этого вырезают стойки и ставят новый хедер.

• Хедер до 1,2 м — доска 50 × 150 мм в два слоя; до 1,8 м — 50 × 200 мм;
• Портал 3–4 м — клеёная балка 200–300 мм или стальной профиль;
• Деформационный зазор сверху — 15–25 мм, по бокам — 10–15 мм;
• Опора рамы — только на монтажные подкладки, не на пену.

Монтажный шов и пароизоляционный контур

Правильный монтажный шов в каркасном доме — это три слоя, и порядок их не случаен. Изнутри идёт пароизоляционная лента, которая не даёт тёплому влажному воздуху из комнаты попасть в шов. В середине — теплоизоляция: монтажная пена низкого расширения или, что надёжнее, плотно уложенный минеральный утеплитель. Снаружи — паропроницаемая лента ПСУЛ или гидроизоляционная мембрана: она защищает шов от дождя, но выпускает наружу ту влагу, которая всё-таки в него попала.

Формула проста: изнутри плотнее, чем снаружи. Если поменять слои местами или ограничиться одной пеной, шов начнёт накапливать влагу. Голая монтажная пена набирает до 20% воды по массе за первый же сезон, её теплопроводность вырастает вдвое, а под ультрафиолетом она разрушается за 1,5–2 года. Через две зимы вокруг рамы появляется чёрная плесень на откосе — характерный симптом неправильного шва.

Отдельная задача — стыковка пароизоляции окна с пароизоляцией стены. Плёнку стены заводят на раму и проклеивают двусторонней бутиловой лентой либо специальным клеем, а не строительным скотчем, который отклеивается через год. Все проколы, места прохода саморезов и углы дополнительно герметизируют. Контур должен быть непрерывным: одна незаклеенная щель в углу — и точка росы уходит внутрь утеплителя.

На нижнем узле ставят подставочный профиль, гидроизоляционную ленту с заведением на подоконную доску и наружный отлив с уклоном 8–10 градусов и капельником.

Какие конструкции ставят в каркасный дом

Базовый вариант — тёплые алюминиевые окна и двери с полиамидной термовставкой шириной 24–34 мм. Алюминий выигрывает у металлопластика в каркаснике по двум причинам: он жёстче, поэтому большие полотна не требуют массивного армирования и толстых импостов, и он легче на 25–30% при той же площади, что важно для деревянного каркаса. Приведённое сопротивление теплопередаче у современных тёплых серий доходит до 0,72–0,85 м²·°C/Вт, чего для Московского региона более чем достаточно.

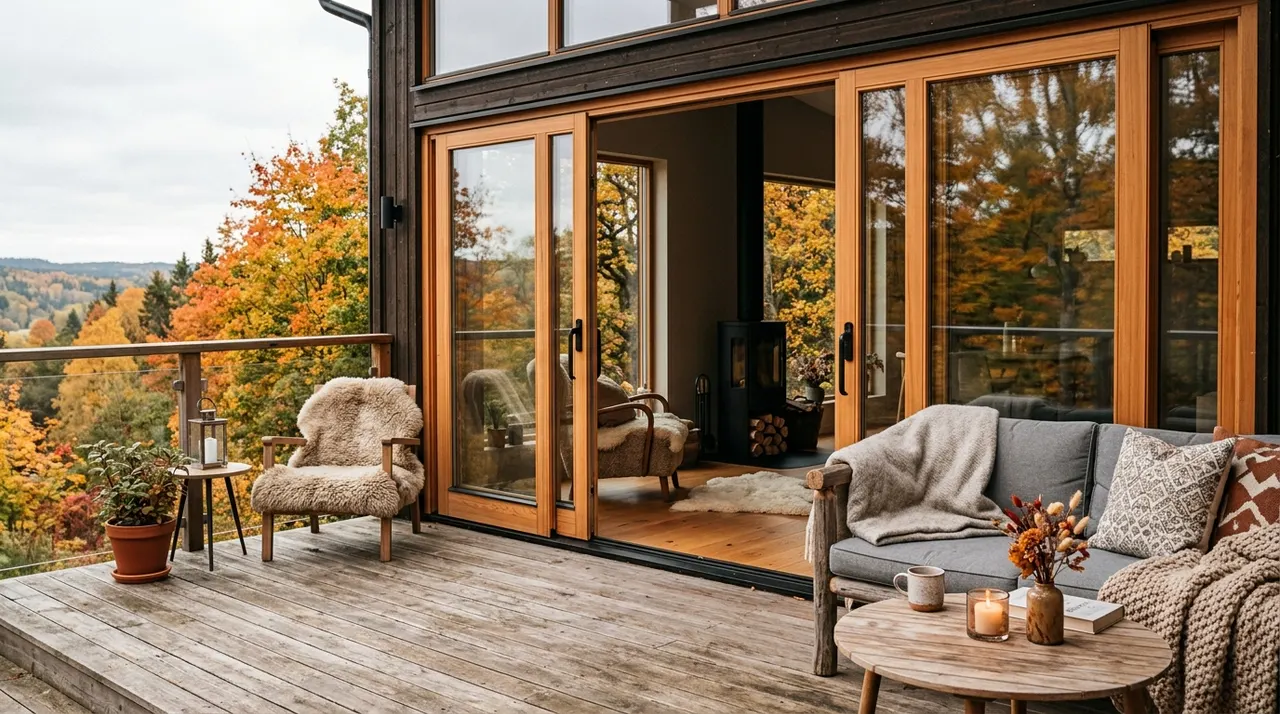

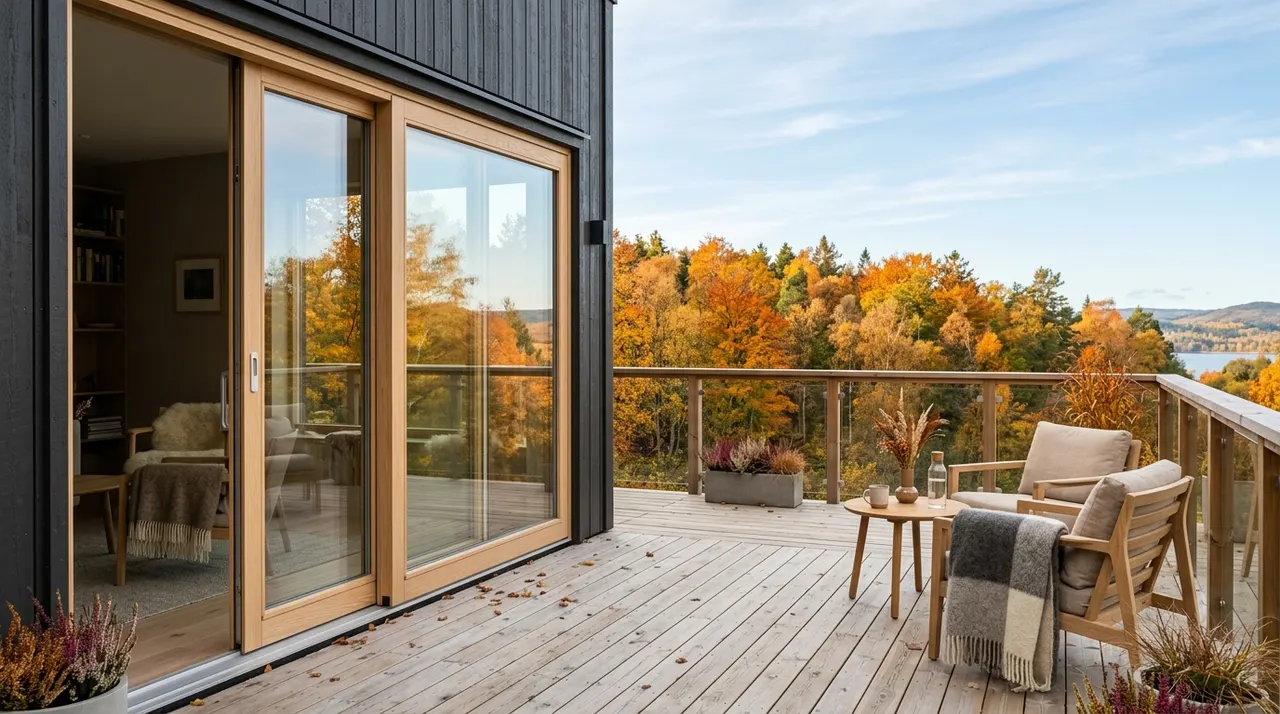

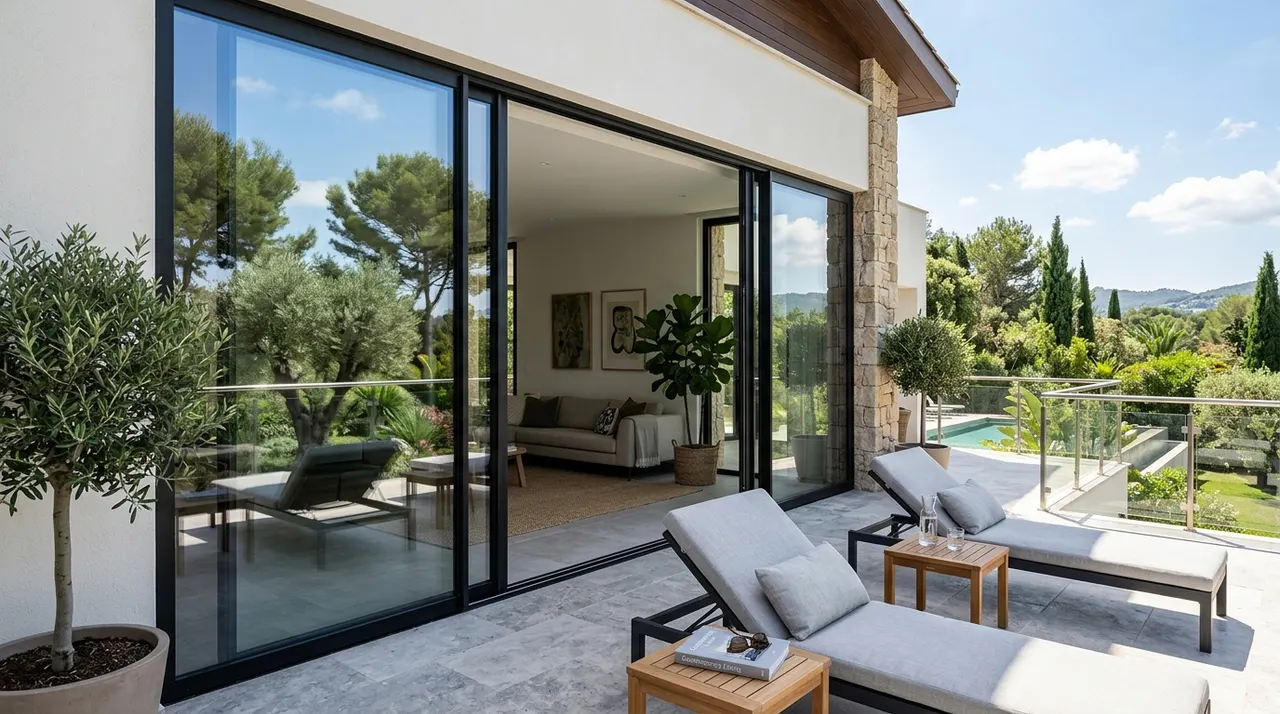

Для панорамных выходов на террасу берут подъёмно-сдвижные порталы. Створка массой до 300–400 кг при повороте ручки поднимается на 3–5 мм, отъезжает вбок и опускается, прижимаясь уплотнителями по всему периметру. Ширина проёма 3–6 м для такой системы обычное дело. В каркасном доме под портал обязательно закладывают усиленную балку и жёсткий нижний узел: нижний рельс не должен «играть», иначе тяжёлая створка перестанет попадать в замок.

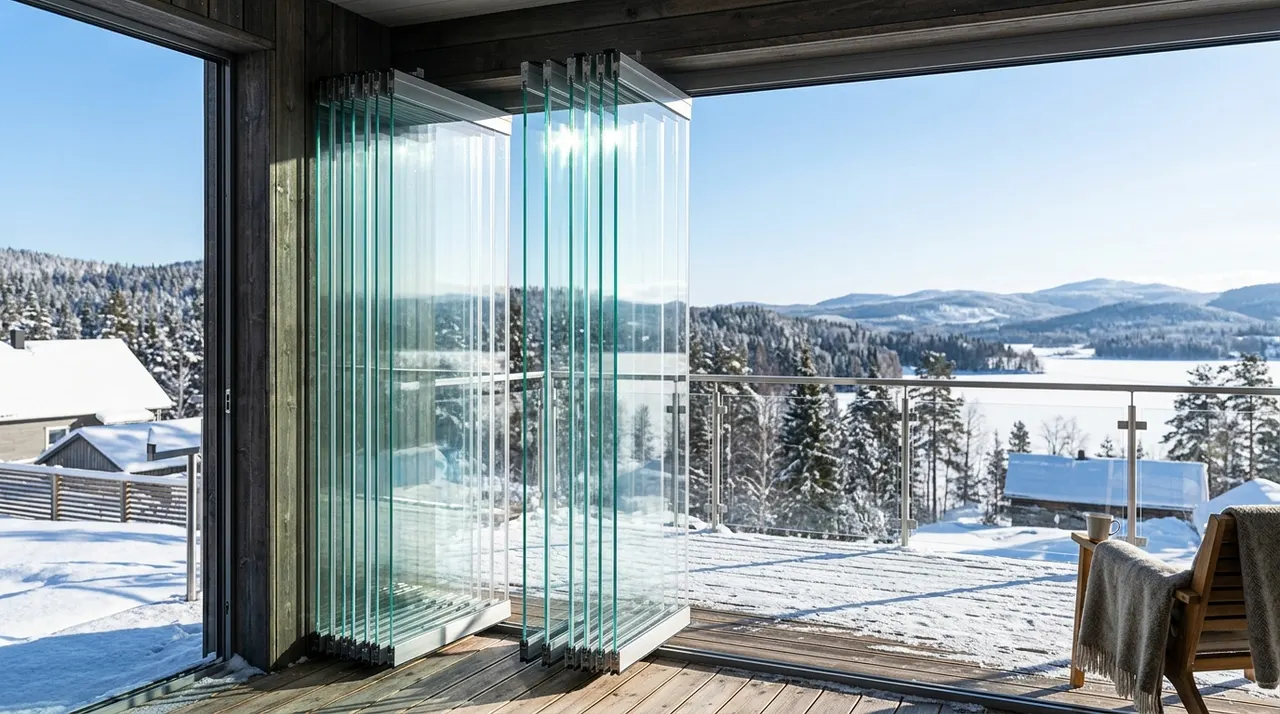

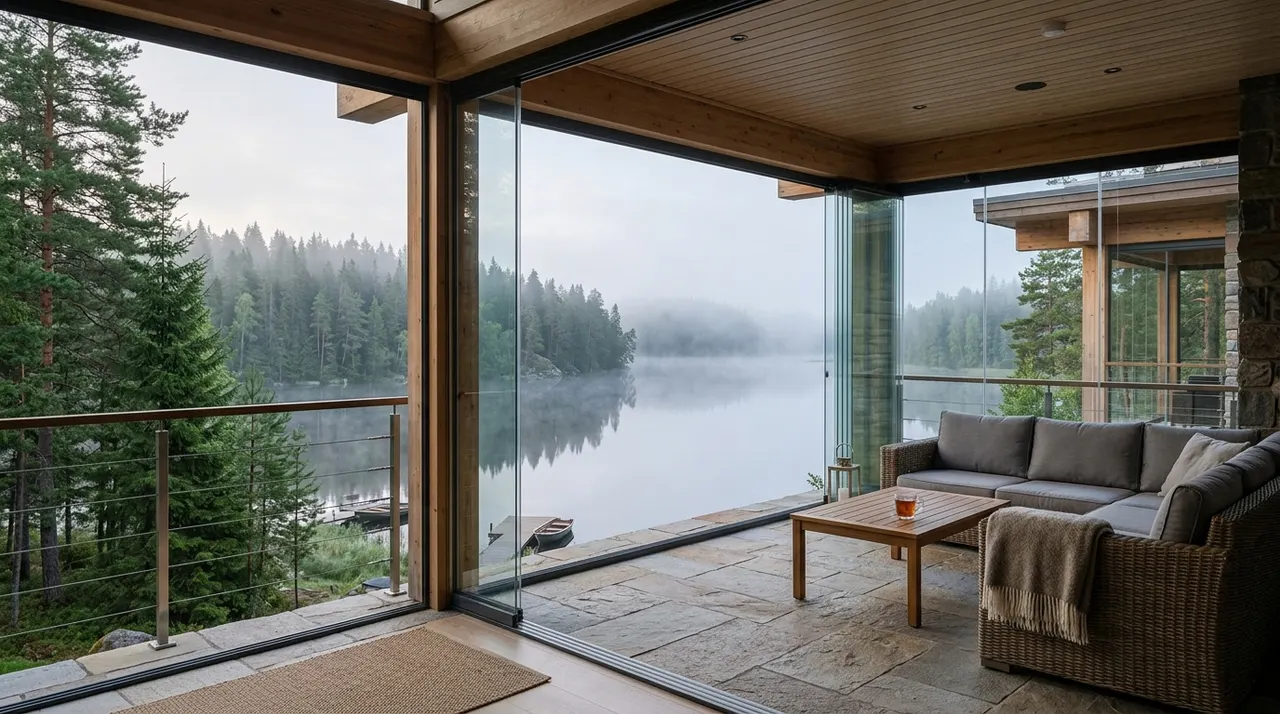

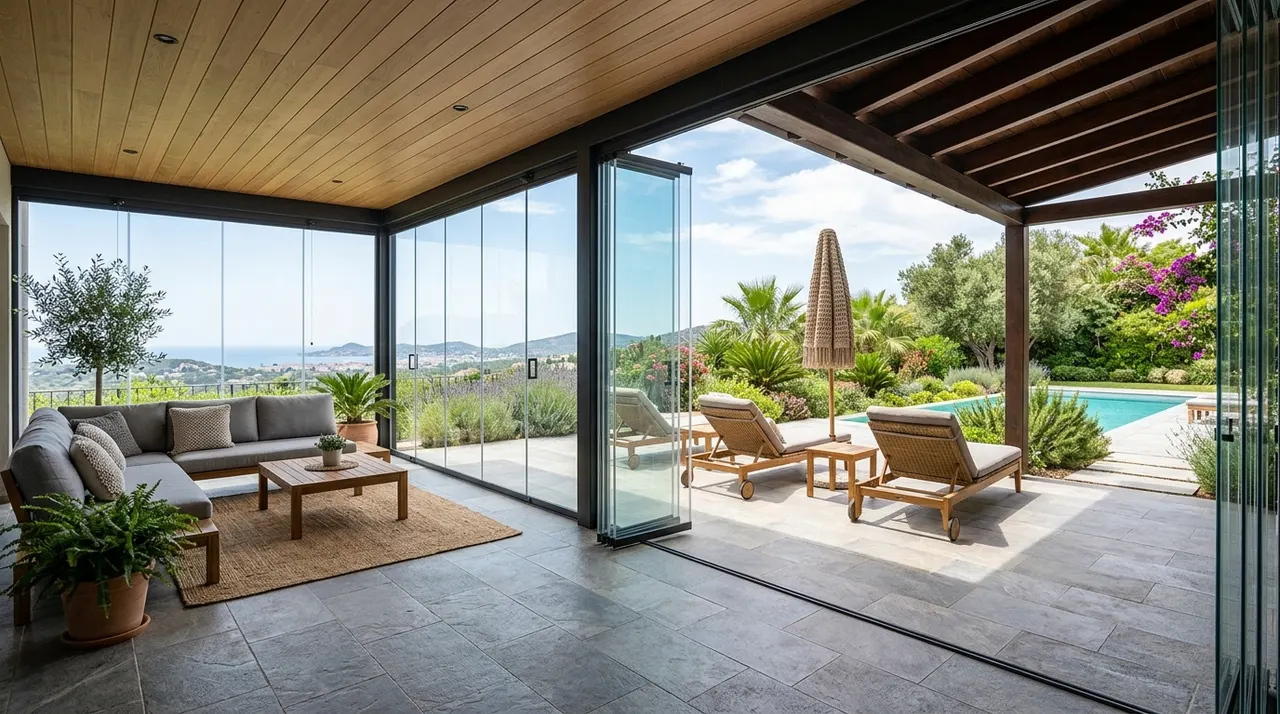

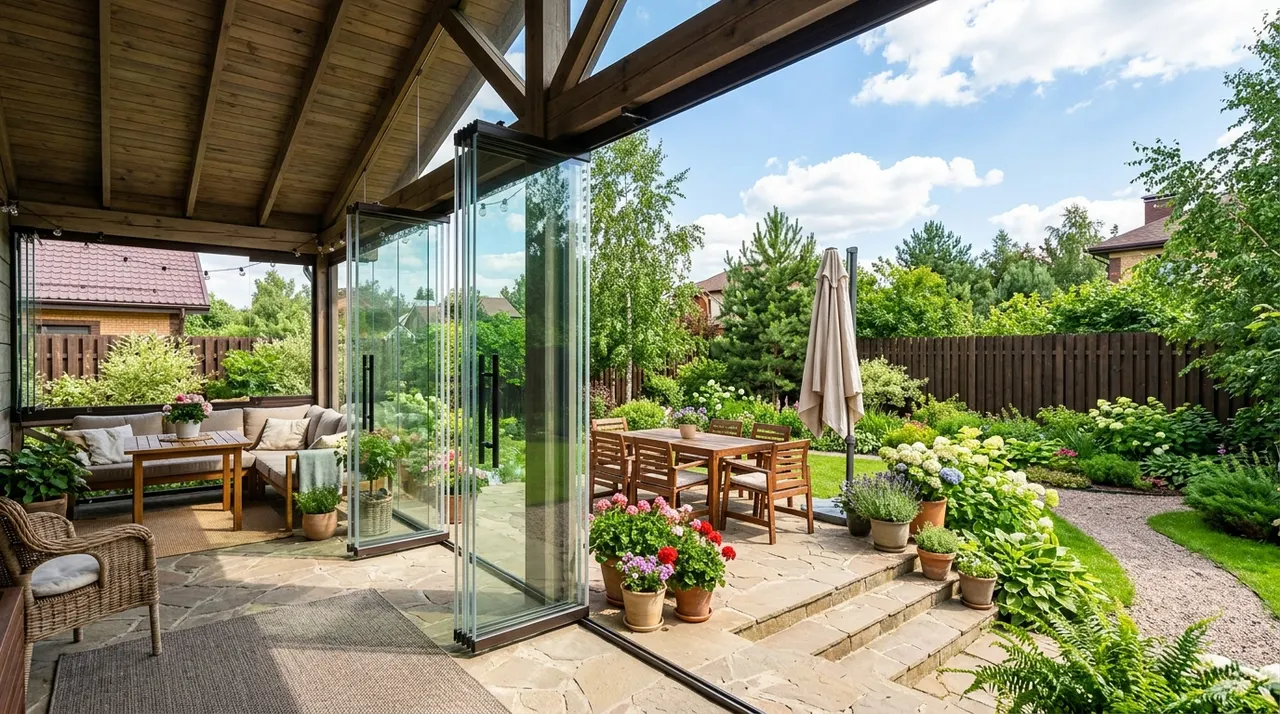

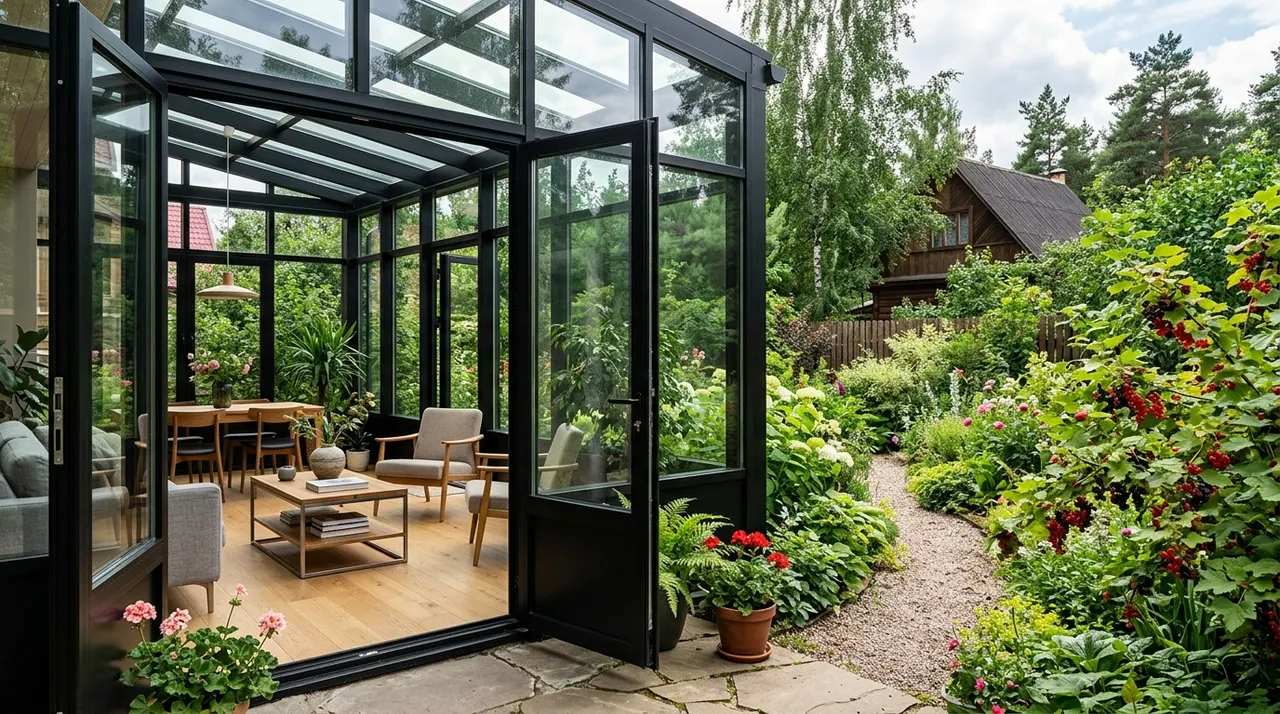

Для летних веранд, тамбуров и неотапливаемых пристроек логично применить холодные раздвижные системы: они втрое дешевле, весят 12–18 кг/м² и не нагружают лёгкий каркас пристройки. Второй свет и витражи в двухсветной гостиной делают на стоечно-ригельной системе, где вертикальные стойки перекликаются со стойками каркаса и берут на себя ветровую нагрузку.

Мансардные и фрамужные элементы, треугольные окна под скатом кровли, эркеры — всё это в алюминии собирается по индивидуальным размерам без ограничений по форме.

• Тёплый алюминий с термовставкой 24–34 мм — жилые комнаты;
• Подъёмно-сдвижной портал — выход на террасу шириной 3–6 м;
• Холодная раздвижная система — веранда, тамбур, летняя кухня;
• Стоечно-ригельный витраж — второй свет и панорамная стена гостиной.

Стеклопакет: формула, стёкла и энергоэффективность

Формулу стеклопакета в каркасном доме подбирают не по привычке, а по расчёту. Однокамерный пакет 32 мм (стекло 4 мм, камера 16 мм с аргоном, стекло 4 мм с низкоэмиссионным напылением) даёт сопротивление теплопередаче около 0,60 м²·°C/Вт и подходит для большинства проёмов в средней полосе. Двухкамерный 40–44 мм с двумя энергосберегающими стёклами поднимает показатель до 0,80–0,90 м²·°C/Вт, но добавляет 8–10 кг/м² массы и требует усиленной фурнитуры.

Низкоэмиссионное напыление — не опция, а необходимость. Тонкий слой оксидов серебра толщиной в доли микрона отражает тепловое излучение обратно в комнату и снижает потери через стекло на 25–35%. На тёплое стекло приходится всего 3–5% стоимости пакета, а на счетах за отопление это заметно. Заполнение аргоном добавляет ещё 8–10% к сопротивлению теплопередаче и стоит копейки.

Летний перегрев — оборотная сторона панорамных окон в каркаснике. Каркасный дом обладает малой тепловой инерцией: массивных стен, которые бы аккумулировали прохладу, здесь нет, и южная стеклянная стена превращает гостиную в теплицу за пару часов. Решение — мультифункциональное стекло, отражающее до 60% солнечной энергии, либо наружные маркизы и выносные козырьки. Коэффициент солнечного пропускания подбирают под ориентацию фасада.

Безопасность: в дверных полотнах, во всех стёклах ниже 900 мм от пола и в панорамных витражах применяют закалённое стекло или триплекс с плёнкой PVB.

Сколько стекла нужно дому: расчёт и ориентация

Нормы освещённости требуют, чтобы площадь светопрозрачных конструкций составляла не меньше одной восьмой площади пола жилой комнаты. Практика показывает, что комфортным диапазоном является 15–20%: меньше — темно и приходится включать свет днём, больше — растут теплопотери зимой и перегрев летом. Для гостиной 30 м² это 4,5–6 м² остекления, то есть два-три полноценных окна или один портал шириной 3 м.

Ориентация по сторонам света определяет распределение. Южный фасад даёт максимум бесплатной солнечной энергии зимой, и здесь стекло оправдано — но с расчётом на летнее затенение свесом кровли. Восточный фасад приятен утренним светом и почти не перегревается. Западный — самый проблемный: низкое вечернее солнце бьёт под козырёк и раскаляет комнату, поэтому окна на запад стоит уменьшить или закрыть мультифункциональным стеклом. Северный фасад даёт ровный рассеянный свет без бликов, но теплопотери здесь максимальны.

Отдельно считают ветровую нагрузку. Для Московского региона нормативное значение составляет 23 кгс/м², и для остекления выше второго этажа или на открытом участке толщина стекла растёт на ступень. При высоте полотна больше 2,4 м добавляют промежуточный ригель.

Все эти расчёты инженер «Стеклофорт» делает на этапе проекта — до того, как конструкция уйдёт в производство, и пока изменения ещё ничего не стоят.

Монтаж: порядок работ на объекте

Монтаж в каркасном доме начинают с проверки проёма: диагонали должны сходиться с разбегом не более 5 мм, стойки — стоять по отвесу, хедер — быть горизонтальным. Проём заранее обшивают монтажной планкой из доски 25–30 мм, к которой и будет крепиться рама. Крепление ведут только в силовые элементы каркаса, с шагом 400–600 мм и отступом от угла не менее 150 мм; в пустоту с утеплителем анкер не заводят никогда.

Раму выставляют на монтажные подкладки, выравнивают по уровню в трёх плоскостях и фиксируют струбцинами. Крепёж — оцинкованные саморезы по дереву диаметром 6–8 мм либо анкерные пластины: они допускают небольшое взаимное смещение рамы и каркаса, что для дома с усадкой полезнее жёсткого анкера. После фиксации проверяют работу створки: она должна открываться и закрываться одним движением и оставаться в любом положении.

Дальше собирают монтажный шов по описанной выше схеме: пароизоляционная лента изнутри, утеплитель в середине, ПСУЛ или гидроизоляционная мембрана снаружи. Ставят подставочный профиль, отлив с уклоном и капельником, нащельники. Внутренние откосы делают по стойкам с обязательной заделкой стыка герметиком. Финал — регулировка прижима эксцентриками и проверка отсутствия продувания зажигалкой или анемометром.

На весь цикл для стандартного окна уходит 3–5 часов, на портал — до полутора дней. Работы сдаются по акту, гарантия до 7 лет.

• Крепление — только в стойки и хедер, шаг 400–600 мм;
• Анкерные пластины предпочтительнее жёстких анкеров: допускают усадку;
• Монтажный шов — три слоя, изнутри плотнее, чем снаружи;
• Отлив — с уклоном 8–10° и капельником, стыки под герметиком.

Типовые ошибки и как их избежать

Первая по частоте ошибка — жёсткая посадка рамы без деформационного зазора сверху. Через год-полтора перекрытие прогибается, хедер садится, нагрузка приходит на верхнюю грань рамы, и стеклопакет трескается по диагонали. Замена стекла проблему не решает — оно лопнет снова. Лечится только переустановкой с правильным зазором 15–25 мм и мягким заполнением.

Вторая ошибка — монтажный шов на одной пене. Пена не является ни пароизоляцией, ни гидроизоляцией: она набирает влагу, теряет теплоизолирующие свойства и разрушается на солнце. Результат — промерзающий откос, плесень и мокрое пятно на внутренней обшивке. Третья ошибка — крепление рамы саморезами в ОСП без попадания в стойку: плита толщиной 12 мм не держит вырывающую нагрузку, и рама начинает «гулять».

Четвёртая ошибка — панорамный портал без усиленной балки. Пятая — установка окон до монтажа ветрозащитной мембраны и обшивки: стык потом герметизируют «как получится», и получается плохо. Шестая — отсутствие водоотводных отверстий в нижней раме и отлива без капельника: вода стекает по фасаду прямо в шов.

Все эти узлы проверяются на бесплатном замере до запуска конструкции в цех. Присылайте проект дома или фотографии проёмов на info@steklofort.ru — инженер разберёт вашу схему и укажет слабые места.

Стоимость остекления каркасного дома

Цены в «Стеклофорт» начинаются от 4600 руб./м². Холодная раздвижная система для веранды или тамбура обходится в 4600–6500 руб./м². Тёплое алюминиевое окно с термовставкой 24 мм, однокамерным энергосберегающим стеклопакетом 32 мм и стандартным цветом — 9000–14 000 руб./м². Панорамный подъёмно-сдвижной портал шириной 3–4 м считают за конструкцию целиком: сюда входят усиленная фурнитура, направляющие и монтаж вдвоём-втроём с применением стеклодомкрата.

На смету влияют формула стеклопакета (двухкамерный дороже однокамерного примерно на 20–25%), тип стекла (мультифункциональное, триплекс, осветлённое), ширина термовставки, цвет по RAL и двусторонняя окраска, ламинация под дерево, класс фурнитуры, наличие доводчиков и электроприводов, а также сложная геометрия проёма — трапеция под скат кровли, арка, эркер.

Дополнительно считаются работы: демонтаж старых конструкций, усиление проёма, изготовление откосов, подоконников и отливов, высотные работы. Дом за городом добавляет транспортные расходы, но для Москвы и области в пределах 30 км доставка входит в стоимость. Комплексный заказ всех окон дома разом обходится дешевле, чем поэтапные закупки: расход профиля оптимизируется, а монтажная бригада приезжает один раз.

Смета фиксируется в договоре после бесплатного замера и не меняется по факту. Срок изготовления — 5–7 рабочих дней, монтаж — от 3 часов на окно, гарантия — до 7 лет на конструкцию и монтажный шов.
