Панорамное остекление стеклопакетами: что это и где применимо

Панорамным называют остекление, где светопрозрачная часть занимает основную площадь ограждающей конструкции — от 70 до 95%. В отличие от холодного витража, здесь применяется стеклопакет: два или три стекла, герметично соединённые по периметру дистанционной рамкой, с осушителем внутри и заполнением инертным газом. Такая конструкция держит тепло, глушит шум и не запотевает изнутри.

Область применения широкая. Жилые дома: панорамные лоджии, гостиные со вторым светом, выходы на террасу. Офисы и бизнес-центры: сплошной остеклённый фасад, переговорные с видом на город. Общественные здания: атриумы, зимние сады, выставочные залы. Загородные дома: панорамные стены в гостиной, зимние сады, крытые бассейны.

Ключевое ограничение — вес и жёсткость. Однокамерный стеклопакет 32 мм весит 20 кг/м², двухкамерный 40 мм — 28–30 кг/м². Полотно 3 × 2,5 м из двухкамерного пакета весит около 220 кг. Такую массу нужно на что-то опереть, а вся конструкция должна воспринимать ветровую нагрузку, которая для Москвы составляет 23 кгс/м² по норме и растёт с высотой здания и открытостью участка.

Отсюда и разнообразие систем: способ передачи нагрузки на несущий каркас здания в каждой из них разный, и от этого зависят вид фасада, цена и возможности по размеру полотна.

Стоечно-ригельная система: рабочая классика

Самое распространённое решение. Каркас собирают из вертикальных стоек и горизонтальных ригелей алюминиевого профиля, стеклопакеты укладывают в пазы и прижимают снаружи штапиками через уплотнители EPDM. Снаружи видна сетка алюминиевых линий шириной 50–65 мм — характерный рисунок офисного фасада. Монтажная глубина стойки 100–200 мм в зависимости от пролёта и нагрузки.

Достоинство системы — предсказуемость и ремонтопригодность. Стойки рассчитываются по моменту сопротивления сечения, ветровая нагрузка передаётся через них на перекрытия, любой стеклопакет меняется за час без демонтажа соседних. Тёплая версия имеет полиамидную термовставку и даёт приведённое сопротивление теплопередаче 0,55–0,70 м²·°C/Вт по конструкции целиком.

Пролёты между этажами до 4,2 метра стойка перекрывает без промежуточных опор. Максимальный размер одного стеклопакета — примерно 2,5 × 3,5 м, дальше растёт масса и требуется вакуумный манипулятор для монтажа. Створки в такой фасад врезаются любые: поворотно-откидные, откидные фрамуги, параллельно-выдвижные, скрытые.

Цена стоечно-ригельного остекления — 7000–13 000 руб./м² в тёплом исполнении. Это оптимальное решение по соотношению цены, надёжности и обслуживаемости, и именно его мы рекомендуем в большинстве проектов.

• Видимая ширина профиля снаружи — 50–65 мм;
• Пролёт стойки без промежуточных опор — до 4,2 м;
• Сопротивление теплопередаче по конструкции — 0,55–0,70 м²·°C/Вт;
• Замена одного стеклопакета — без демонтажа соседних.

Структурное и полуструктурное остекление

Структурное остекление убирает с фасада всю видимую алюминиевую сетку. Стеклопакет крепится к несущему каркасу не штапиком, а структурным силиконовым герметиком: клеевой шов шириной 8–15 мм по периметру принимает на себя ветровую нагрузку и передаёт её на профиль. Снаружи виден только тонкий шов между полотнами шириной 15–20 мм — фасад читается как сплошная стеклянная плоскость.

Требования к такому решению высокие. Применяется только двухкомпонентный структурный силикон, паспортизованный производителем, с расчётным сроком службы 25 лет. Склейка выполняется в цеховых условиях при контролируемой температуре и влажности, с обязательной выдержкой 7–14 дней до полной полимеризации. Наружный стеклопакет в структурном фасаде обязательно закалённый: его кромка воспринимает нагрузку.

Полуструктурное остекление — компромисс. Стеклопакет фиксируется механически с двух сторон (обычно по вертикали) и приклеивается с двух других, либо удерживается скрытыми прижимами. Внешне фасад почти столь же чистый, но конструкция ремонтопригодна и не требует полностью цеховой склейки. Именно полуструктурная схема сегодня используется чаще чистой структурной.

Цена: полуструктурное остекление — 10 000–16 000 руб./м², структурное — 14 000–22 000 руб./м². Это решение для объектов, где архитектура важнее бюджета.

Спайдерное (точечное) остекление

Спайдерная система крепит стеклопакеты не по периметру, а в четырёх точках — через отверстия в углах полотна, куда заводятся точечные крепления с шарнирными узлами. Сами крепления, «пауки», представляют собой кронштейны из нержавеющей стали с двумя или четырьмя лучами, к которым сходятся углы соседних полотен. Несущий каркас при этом может быть вынесен внутрь здания или сделан в виде вантовой системы, тросов и труб.

Эффект максимальный: фасад выглядит как сплошная стеклянная плоскость без единой рамки, а несущая конструкция становится частью архитектурного образа. Спайдерное остекление применяют в атриумах, вестибюлях, входных зонах бизнес-центров, торговых галереях, зимних садах.

Технические требования жёсткие. Стекло только закалённое, а лучше — закалённый триплекс: отверстия под крепления являются концентраторами напряжений, и обычное стекло здесь недопустимо. Отверстия сверлят до закалки, с отступом от края не менее двух толщин полотна, с точностью ±1 мм: попасть спайдером в четыре угла четырёх соседних полотен можно только при идеальной геометрии. Шарнирный узел крепления обязателен — он компенсирует температурные деформации и прогиб.

Стеклопакеты в спайдерных системах применяют реже одинарного триплекса — герметизация пакета в зоне отверстия требует специальной конструкции. Цена — от 16 000 руб./м², и это одно из самых дорогих решений.

Модульное (элементное) остекление

Модульная система устроена принципиально иначе: фасад собирают не на объекте, а на заводе. Каждый модуль — это готовая рама со стеклопакетом, уплотнителями, фурнитурой и отделкой, размером обычно на этаж по высоте и на конструктивный шаг по ширине. На стройке модуль поднимают краном и защёлкивают в кронштейны на перекрытии; стыковка соседних модулей происходит по системе «шип-паз» с двумя контурами уплотнения.

Преимущества становятся понятны на больших объектах. Качество сборки цеховое, а не построечное: герметизация выполняется в тепле и чистоте. Скорость монтажа выше в разы — бригада ставит 100–200 м² фасада в смену. Не требуются леса и подмости: модули монтируются изнутри здания. Погодные условия почти не влияют на график.

Ограничения тоже понятны. Модульная система экономически оправдана от 1500–2000 м² фасада: проектирование и оснастка стоят денег, которые нужно распределить на площадь. Кроме того, требуется высокая точность несущих конструкций здания — допуск по перекрытиям не более ±10 мм, иначе модули не сойдутся.

Для частного дома, лоджии или небольшого офиса модульная система избыточна. Её область — жилые комплексы, бизнес-центры и высотные здания, где счёт идёт на тысячи метров.

• Сборка модуля целиком на заводе, монтаж краном изнутри здания;
• Скорость монтажа — 100–200 м² фасада в смену, без лесов;
• Экономически оправдана от 1500–2000 м² площади фасада;
• Требует точности несущих конструкций ±10 мм по перекрытиям.

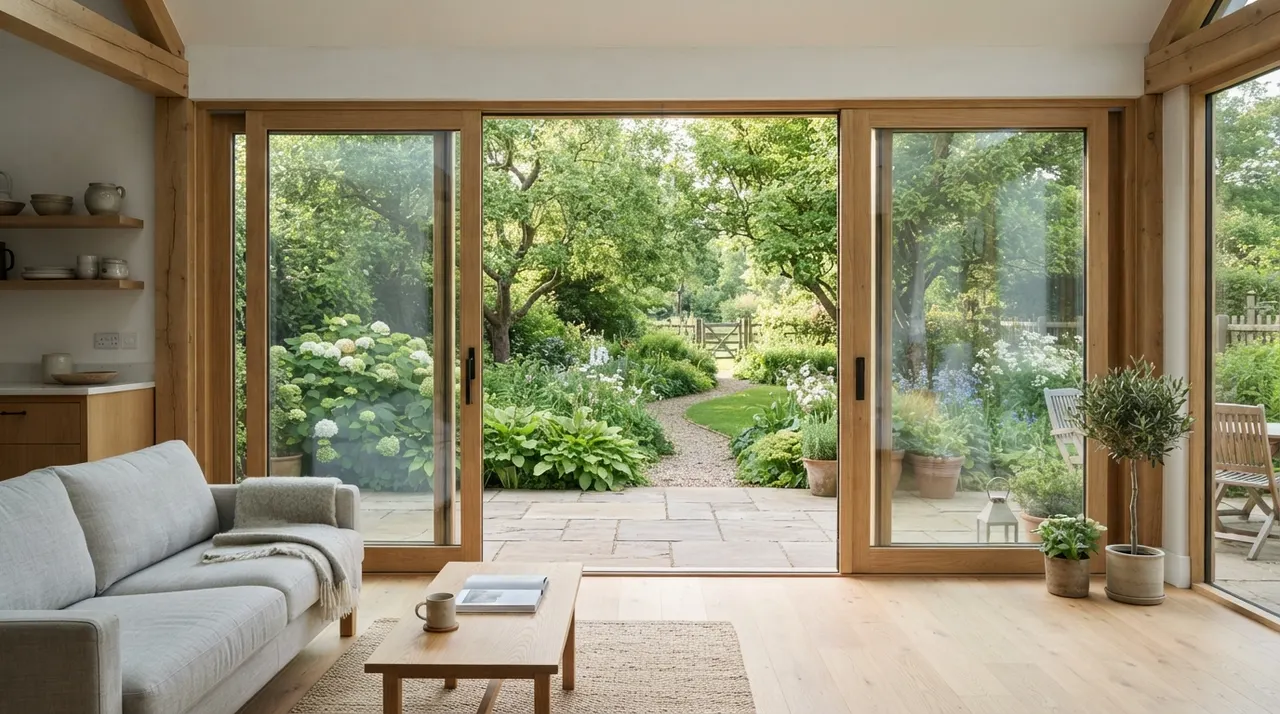

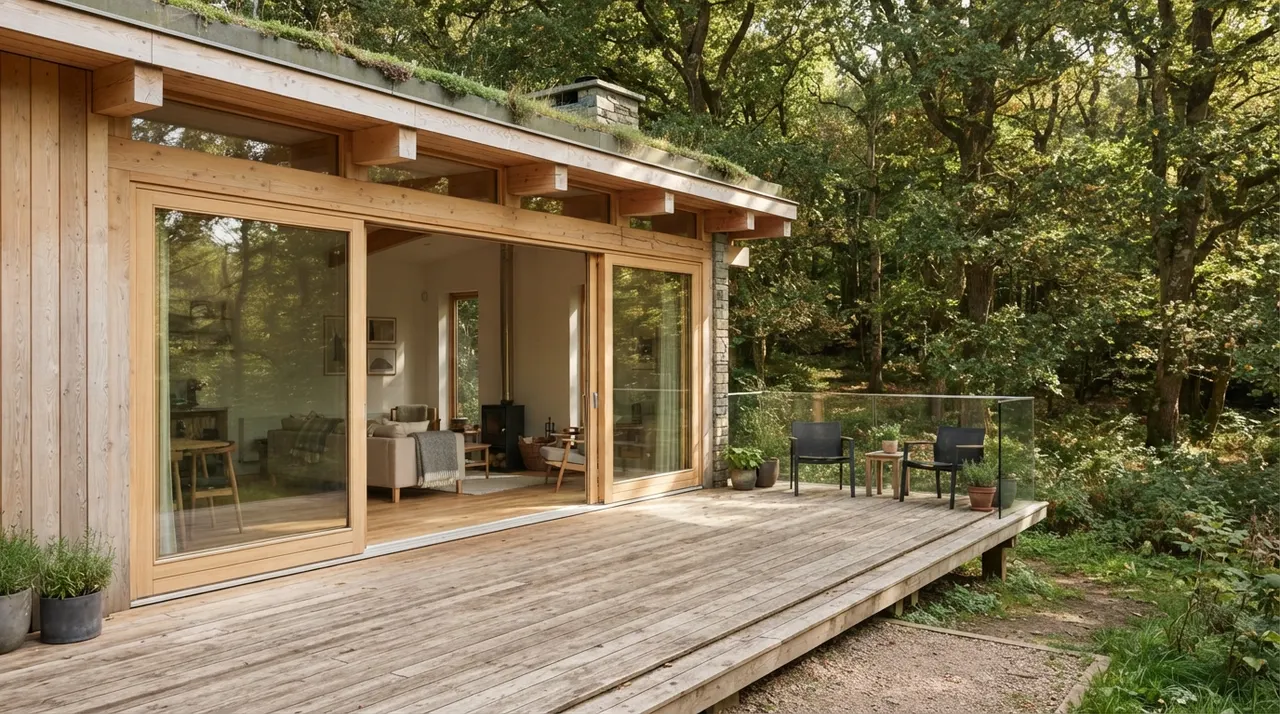

Раздвижные порталы со стеклопакетами

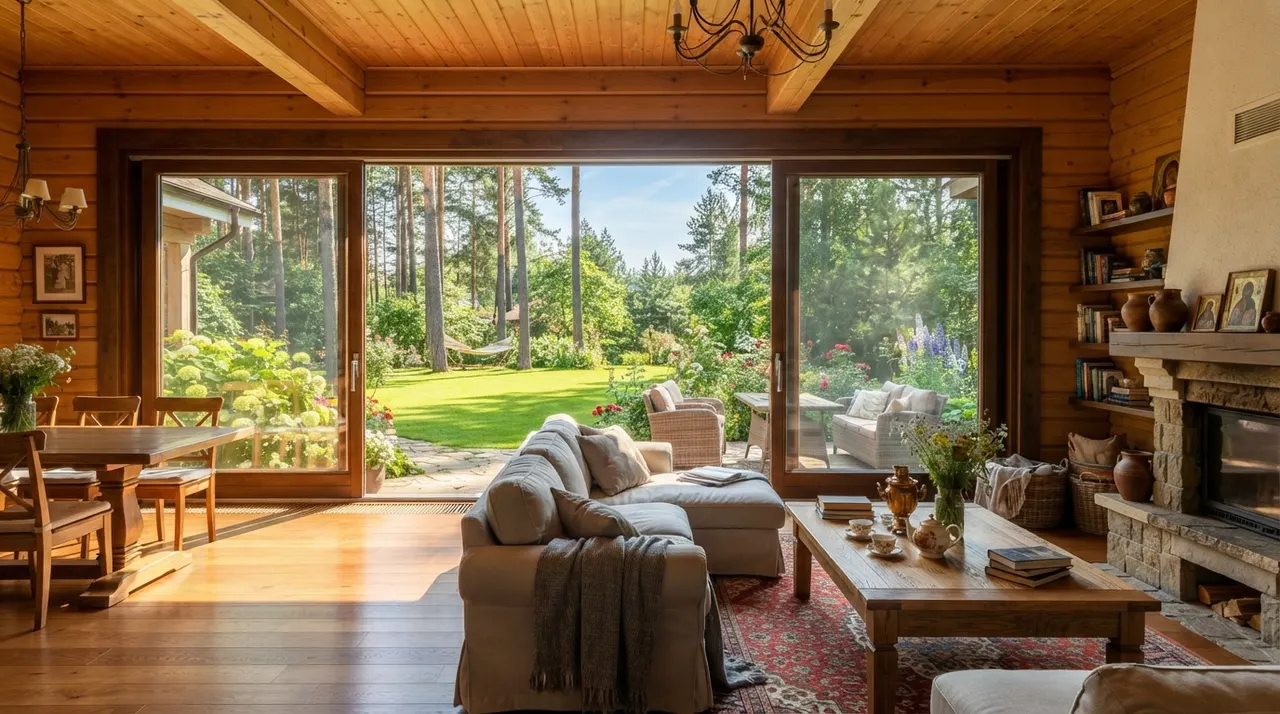

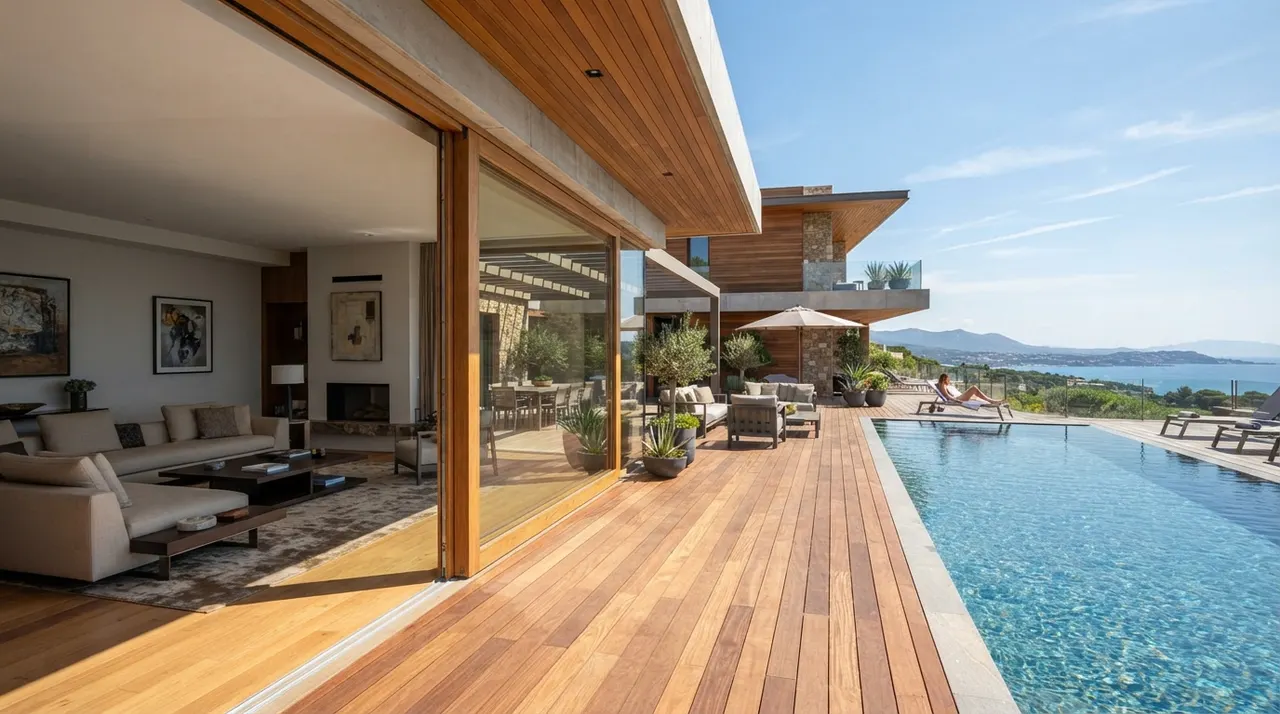

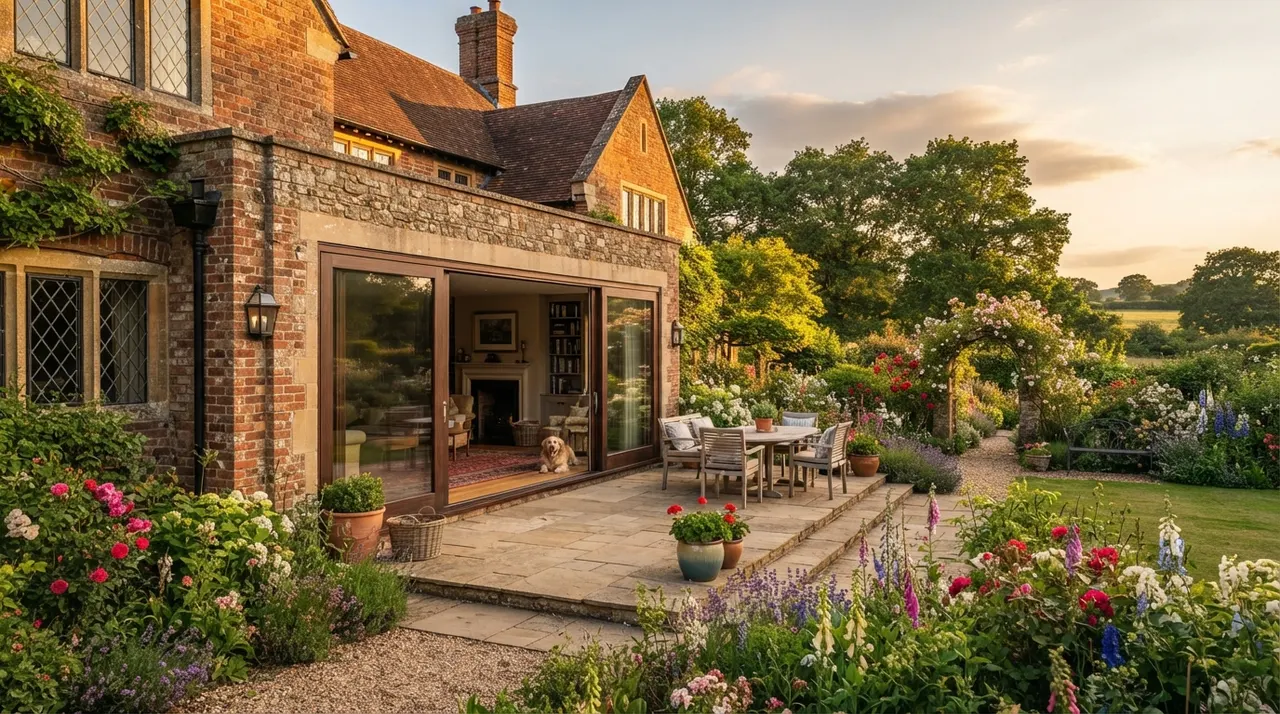

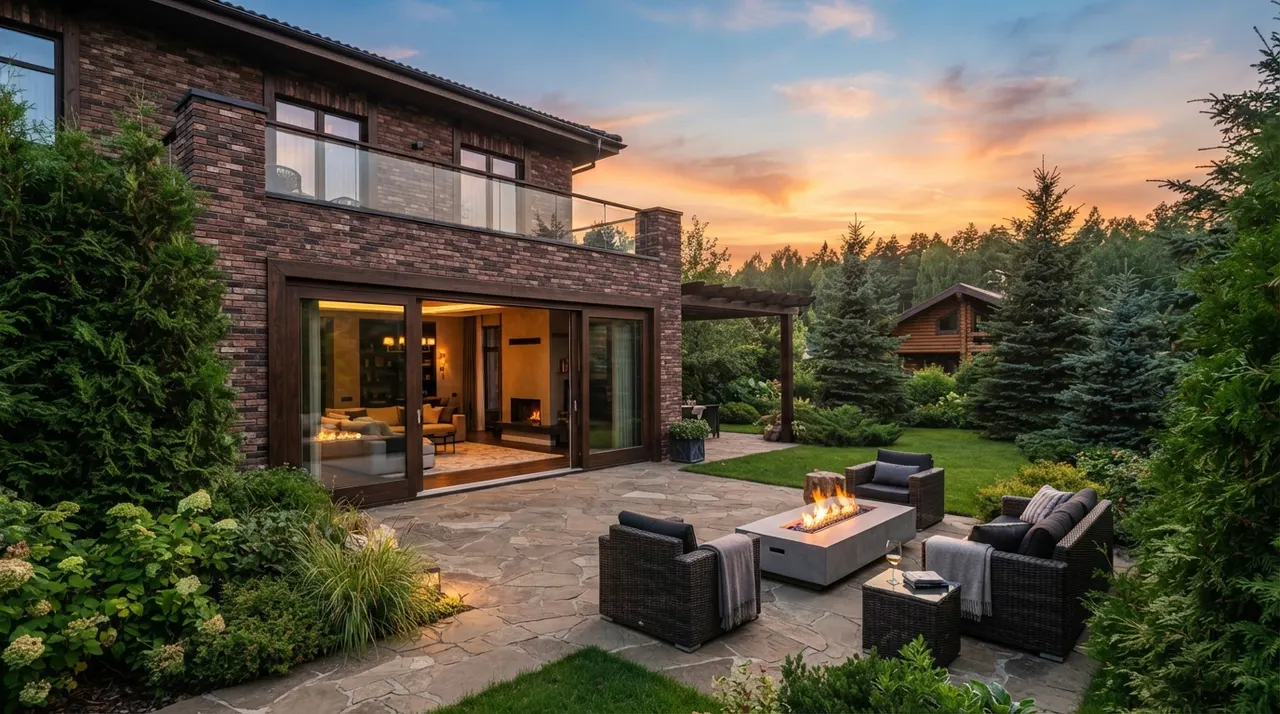

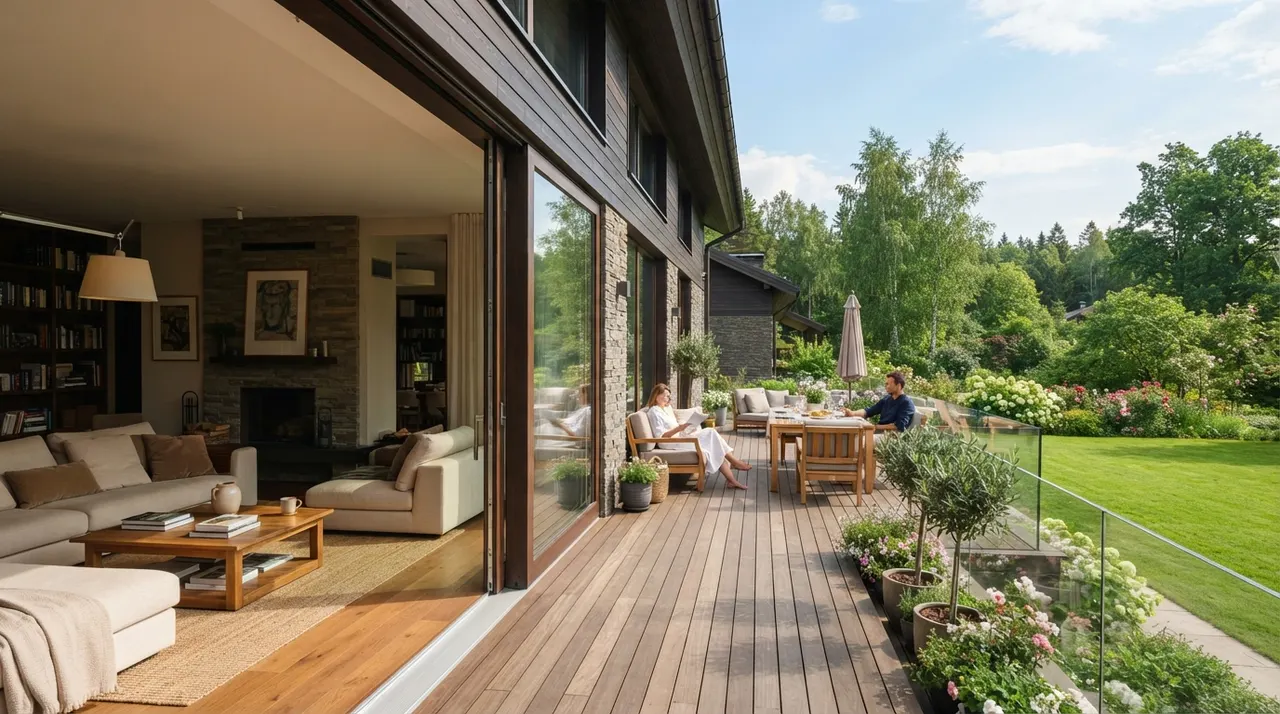

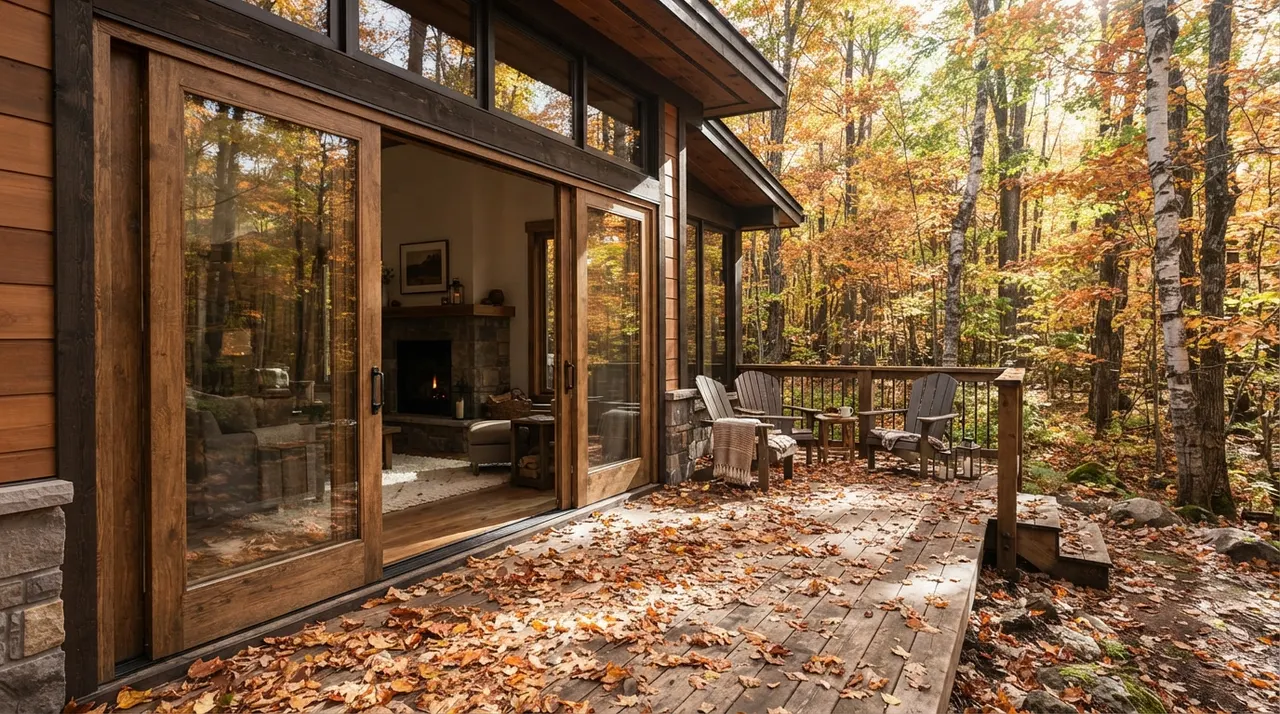

Когда панорамная стена должна не только пропускать свет, но и открываться, применяют подъёмно-сдвижные порталы. Створка со стеклопакетом массой до 300–400 кг при повороте ручки на 180 градусов поднимается на 3–5 мм, отъезжает вбок по рельсу и опускается, прижимаясь уплотнителями по всему периметру. Ширина проёма 3–6 метров для такой системы — обычное дело, а высота створки доходит до 3 метров.

Порог — критичный узел. Стандартный алюминиевый порог высотой 40–70 мм с терморазрывом надёжен, но заметен. Скрытый порог, утопленный в стяжку заподлицо с полом, красив и удобен, но требует продуманного водоотвода: дренажный лоток с решёткой перед проёмом обязателен, иначе дождевая вода пойдёт в дом.

Наклонно-сдвижная система (PSK) проще и дешевле: створка откидывается для проветривания и отъезжает вбок. Ограничение — масса до 100–160 кг и ширина створки до 1,6 м. Складная система «гармошка» собирает 4–7 створок в пакет у откоса и раскрывает проём почти целиком, но требует места под пакет и более дорогой фурнитуры.

Автоматизация: портал можно оснастить электроприводом с управлением с пульта или через систему «умного дома», датчиками дождя и ветра, доводчиками. Для створки массой 300 кг это не роскошь, а вопрос удобства.

Выбор стеклопакета для панорамы

Формула подбирается по трём критериям: тепло, солнце и безопасность. Базовый вариант для Москвы — однокамерный пакет 32 мм по формуле 4–16Ar–4И: наружное стекло, камера 16 мм с аргоном, внутреннее с низкоэмиссионным напылением. Сопротивление теплопередаче около 0,60–0,65 м²·°C/Вт, вес 20 кг/м². Двухкамерный 40–44 мм даёт 0,80–0,90, но добавляет 8–10 кг/м² и требует усиленной фурнитуры.

Солнечная нагрузка на панорамном фасаде — отдельная проблема. Обычное прозрачное стекло пропускает 75–80% солнечной энергии, и южная гостиная с панорамой в июльский полдень нагревается до +35 °C. Мультифункциональное стекло с напылением снижает пропускание до 0,35–0,50, тонированное в массе — до 0,45–0,60. Коэффициент подбирают по ориентации фасада на этапе проекта, а не после первого лета.

Безопасность в панорамном остеклении не обсуждается. Всё стекло ниже 900 мм от пола, все дверные полотна и весь наружный слой выше первого этажа — закалённое стекло или триплекс с плёнкой PVB. Триплекс предпочтительнее: при разрушении осколки остаются на плёнке и не падают вниз.

Тёплая дистанционная рамка из нержавеющей стали или композита вместо алюминиевой убирает мостик холода по периметру пакета и предотвращает конденсат в углах — на панораме это заметно сразу.

Расчёт нагрузок и монтаж

Расчёт начинается с ветровой нагрузки. Нормативное значение для Московского региона — 23 кгс/м², но с учётом высоты здания, типа местности и аэродинамических коэффициентов на углах фасада расчётное давление доходит до 60–90 кгс/м². По этому давлению считают толщину стекла (прогиб полотна не должен превышать 1/200 пролёта) и сечение стоек. Пренебрежение расчётом на верхних этажах — прямой путь к лопнувшему стеклопакету.

Второй расчёт — на собственный вес и температурные деформации. Алюминиевый профиль длиной 4 метра при перепаде температур от −30 до +60 °C удлиняется примерно на 8 мм. Компенсационные узлы в стойках обязательны: без них фасад «выгибает» и стеклопакеты трескаются. То же касается прогиба перекрытий: между верхом стойки и перекрытием оставляют деформационный зазор 15–25 мм.

Монтаж ведут поэтапно. Сначала выставляют и крепят анкерные кронштейны на перекрытия, затем ставят стойки с компенсационными вставками, потом ригели, потом заполнение. Стеклопакеты подают вакуумным манипулятором и укладывают на опорные подкладки из твёрдого пластика: пакет никогда не опирается на профиль напрямую. Затем ставят уплотнители, штапики или прижимные планки, герметизируют примыкания.

Финал — испытание фасада на водонепроницаемость поливом и проверка герметичности. Работы сдаются по акту, гарантия — до 7 лет.

• Расчётное ветровое давление на верхних этажах — 60–90 кгс/м²;
• Прогиб стеклопакета не должен превышать 1/200 пролёта;
• Компенсационные узлы в стойках — обязательны (8 мм на 4 м профиля);
• Стеклопакет ставят только на опорные подкладки, не на профиль.

Как выбрать систему под конкретный объект

Первый вопрос — площадь. До 200 м² фасада почти всегда выигрывает стоечно-ригельная система: проектирование простое, комплектующие серийные, монтаж не требует специальной оснастки. От 1500–2000 м² в игру входит модульное остекление: цеховая сборка и скорость монтажа перекрывают затраты на проектирование и оснастку. Между этими значениями решение принимается по срокам и по доступности фасада для лесов.

Второй вопрос — архитектура. Если заказчик или проектировщик хочет чистую стеклянную плоскость без видимых линий, стоечно-ригельная система не подойдёт ни при каком бюджете: её сетка профилей 50–65 мм читается снаружи всегда. Тогда выбирают полуструктурное или структурное остекление. Если фасад должен выглядеть невесомым и несущая конструкция сама по себе является частью образа — спайдерная система.

Третий вопрос — эксплуатация. Стоечно-ригельный фасад ремонтопригоден: разбитый стеклопакет меняется за час без демонтажа соседних. В структурном остеклении замена полотна требует специалистов и оснастки, а склейка нового модуля выполняется в цехе с выдержкой до двух недель. Для объекта с высоким риском повреждения стекла — первый этаж, торговая галерея, школа — это решающий довод.

Четвёртый вопрос — открывающиеся элементы. Если панорама должна раскрываться, к любой из систем добавляют подъёмно-сдвижной портал, наклонно-сдвижную створку или откидные фрамуги. Число подвижных элементов лучше свести к минимуму: каждый из них дороже глухого на 20–25% и является потенциальной точкой продувания.

• До 200 м² — стоечно-ригельная; от 1500–2000 м² — модульная;
• Нужна чистая плоскость без линий — полуструктурное или структурное;
• Высокий риск повреждения стекла — только ремонтопригодная система;
• Каждый открывающийся элемент дороже глухого на 20–25%.

Типовые ошибки и стоимость решений

Ошибка первая — прозрачный стеклопакет на южном фасаде: помещение превращается в теплицу, и следующим этапом идут кондиционеры и рафшторы, которые стоят дороже правильного стекла. Ошибка вторая — отсутствие компенсационных узлов: температурные деформации ломают геометрию и стекло. Ошибка третья — алюминиевая дистанционная рамка: конденсат по углам пакета в первый же мороз.

Ошибка четвёртая — неверная расстановка опорных подкладок под стеклопакетом: створка перестаёт закрываться, а пакет получает нагрузку в углу и трескается. Ошибка пятая — отсутствие дренажа в горизонтальных ригелях: вода накапливается и зимой рвёт профиль. Ошибка шестая — экономия на закалке и триплексе там, где стекло находится над проходной зоной.

Цены на решения в «Стеклофорт» начинаются от 4000 руб./м². Холодная стоечно-ригельная система — 4000–7000 руб./м². Тёплая стоечно-ригельная — 7000–13 000. Полуструктурное остекление — 10 000–16 000. Структурное — 14 000–22 000. Спайдерное — от 16 000. Подъёмно-сдвижной портал считается за конструкцию целиком.

На смету влияют формула стеклопакета, тип стекла, глубина стоек по расчёту, цвет по RAL, число открывающихся элементов, автоматика и работы на высоте. Смету фиксируем в договоре после бесплатного замера: конструкция, доставка, монтаж и расходники включены. Срок изготовления 5–7 рабочих дней, гарантия до 7 лет. Расчёт по вашему проекту — на info@steklofort.ru.
